Якорь своими руками: чертежи, эскизы, схемы, фото и видео описание постройки простых и эффективных самодельных якорей

Блиц-советы

Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

• При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
• Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
• Перед тем как использовать большие гвозди или шурупы, желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
• Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.

Критерии выбора якоря

Для того чтобы правильно выбрать якорь, следует учитывать такие правила:

Якорь необходим для фиксации судна, он должен противостоять любым погодным условиям и течению

В паспорте содержатся данные относительно коэффициента силы удерживания якоря, надо обратить внимание на эту цифру. Вес якоря подбирается в зависимости от веса плавсредства

Один из важнейших критериев выбора – тип грунта. Погодные условия и тип водоема играют немаловажную роль при выборе. От материала изготовления зависит продолжительность эксплуатации изделия.

Опрос! Какого размера Ваша лодка?

Меньше 2 м 10%

От 2.5 – 3 м 40%

От 3-4 м 45%

У меня тральщик! 0%

Более 4 м 5%

Да я и не мерил… 0%

У меня ее нет 0%

Проголосовало: 20

Вес

Для того чтобы не ошибиться с весом якоря, нужно провести расчет отношения самого якоря к размеру лодки. Принцип примерно таков: на 1 кг якоря должен приходиться 1 м плавсредства.

Немного сложнее эмпирическая формула для расчета веса якоря. Для этого нужно возвести в квадрат водоизмещение лодки и тоннах. Из полученного числа надо извлечь кубический корень и полученную цифру умножить на 8. В результате последнего действия получается вес якоря.

Размер

Размеры якорей могут быть разными, они зависят от их конструктивных особенностей. Каждая разновидность якорей имеет свои пропорции, оптимальные для достижения наилучшего эффекта.

Материал изготовления

Среди наиболее предпочтительных материалов для якоря можно отметить нержавеющую или оцинкованную сталь, а также чугун. Для более дешевого производства чаще используются малоуглеродистые стали. Для якоря Холла больше подойдет сталь ГОСТ 766-74Е, для якоря Матросова ГОСТ 8497-78Е.

Канат для якоря

Якорный канат или трос – очень важная составляющая. От нее зависит, сможет ли лодка быть зафиксированной с помощью якоря. На небольшие рыбацкие лодки из ПВХ не считается целесообразным прикреплять металлическую якорную цепь. Тем более что сейчас в продаже имеются изделия из очень прочных современных материалов. Эти материалы обладают огромным запасом прочности и износостойкостью. Для того чтобы якорный трос (фал) соответствовал возложенным на него функциям, он должен обладать такими параметрами:

• способностью быстро отдать или поднять якорь;
• не перекручиваться и быть всегда готовым к работе (то есть уложенным в специальную катушку);
• обладать хорошей удерживаемостью, руки человека не должны пострадать от контакта с такой веревкой или тросом;
• обладать необходимой толщиной. Для того чтобы трос не врезался в руки, он не должен быть менее 6 мм в диаметре;
• обладать достаточной жесткостью. Это необходимо как для облегчения сматывания, так и для возможности вязать прочные узлы;
• обладать растяжимостью около 15%. Если эластичности будет недостаточно, фал не сможет гасить рывки, и лодка будет часто дергаться. И наоборот, слишком растяжимый фал проявит себя, как резинка.

Не менее важна и длина. Она должна в 3 раза превышать глубину водоема. Если в регионе бывают сильные ветры или в реке есть сильное течение, то фал должен быть еще длиннее примерно на 10-15 м. Этот запас потребуется для стабилизации судна и снижения нагрузки на якорь.

Самодельный якорь

На якорь даже в покое приходится огромная нагрузка. Она многократно усиливается при порывах ветра или подводном течении. Разрывное усилие лодочного фала можно рассчитать, это делается исходя из массы якоря. В идеале оно должно превосходить массу якоря в 50-70 раз. Лидерами по этому признаку являются синтетические канаты. У них усилие на разрыв может составлять до 1000 кг при диаметре 7 м.

Еще один отличный вариант – полиамидные тросы, плетение не играет принципиальную роль. Канаты из полипропилена имеют положительную плавучесть: если канат уплыл, он не утонет и его можно найти на поверхности воды.

Нейлоновая якорная веревка обладает необходимой легкостью, гибкостью, прочностью и эластичностью. Но именно из-за своей хорошей растяжки канат способен генерировать тепло, поэтому зимой он очень быстро разрушается.

Ремонт

Для лодок, которые вы изготавливали, лучшим вариантом будет провести ремонтные работы самостоятельно. Вам следует предварительно осмотреть лодку, найти причину потомки (пробоину и т.д.) и обязательно исправить имеющийся дефект.

Пробоину можете заделать кусочками досок, предварительно обезжирив поверхность и приклеив новый фрагмент дерева. Если же проблема более серьезная, то лучше всего будет обратиться к специалисту, который сможет провести профессиональные ремонтные работы.

Таким образом, теперь вы знаете, как самостоятельно изготовить лодку и провести ее ремонт в домашних условиях.

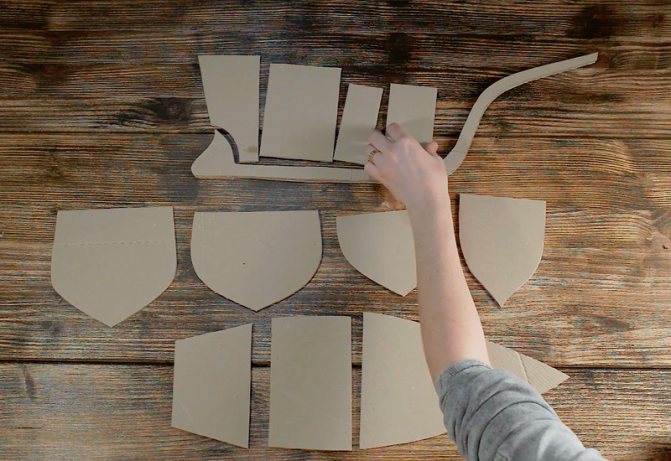

Шаблон модели корабля

Работу начнем с прорисовки шаблонов корабля. Мы нашли уже готовые шаблоны, по желанию вы можете внести изменения или исправления во внешний вид корпуса, контур или размер. Но если вносите изменения в какую-либо деталь, подгонять придется все остальные.

Представленные шаблоны можно распечатать на листах формата А4, а можно попробовать перерисовать с экрана компьютера, изменив масштаб — так можно увеличить или уменьшить корабль.

Картон мы используем толщиной в 4 мм, но для детали, отмеченной оранжевым цветом (нижняя линия корабля), нужно будет склеить два слоя, получив толщину в 8 мм.

Следующие шаги предназначены для тех, кто сам разрабатывает шаблон: рисуем центральную часть корабля на листе формата А3, а также палубу (вид сверху). Чтобы модели придать объем, нужно позаботиться о его центральной части (ребрах жесткости, и они не должны быть одинаковыми). Их можно сделать по примеру, показанному на фото ниже.

Делим на несколько простых деталей. Вырезаем из бумаги — это будут наши шаблончики.

Теперь все детали переносим на картон и вырезаем.

Для тех, кто будет использовать уже готовый шаблон, то скачиваем его тут:

Плавучие якоря на современных яхтах

Испытание было проведено для RORC в университете Саутгемптона. Оно доказало, что плавучий якорь способен удержать яхту на плаву при высоких волнах. Устройство способствует уменьшению скорости судна и удерживает его по ветру. Модельные испытания выявили, что яхта неоднократно избегала разворотов лагом и переворачивания волной.

Плавучий якорь рекомендован как для однокорпусных, так для многокорпусных моделей яхт. Положение устройства с кормы предполагает, что волны большой тяжести лягут на эту часть судна. По данной причине все отверстия должны быть герметично закрыты. Этому придается большое значение в специальном своде правил, где указано, что яхты должны обладать прочностью и водонепроницаемостью. В особенности это относится к корпусной части, каюте и палубе, которые должны выдерживать натиск воды.

Как сделать самодельный якорь для надувной лодки

На данный момент применяются различные модели самодельных якорей для пвх лодок наиболее востребованными можно выделить такие разновидности:

• Курбатова якорь.
• Грибовидной конструкции.
• Классический «адмиралтейский»
• Разработка Дэнфорта.
• Так называемый «якорь-кошка».

Грибовидный — или как их ещё называют, зонтообразные якоря начали применять в середине 19 века с целью надёжного и длительного крепления различных плавательных средств.

Коэффициент удержания варьируется от шести то десяти в зависимости от массы.

Принадлежит к типу безрогих якорей. Материалом для изготовления служит чугун или железобетон в случае для больших конструкций.

Предусматривается изготовление воздухоотводящих каналов для улучшения показателей. Минимальный вес данного вида якоря для надувной лодки должен быть не менее 4 килограммов.

Адмиралтейский – существование подобных якоре отмечается ещё до нашей эры. Своим названием данная конструкция обязана испытаниям Британского Адмиралтейства в 1980 году.

Классическая конструкция представляет собой стальной кованый якорь со скобой и деревянным штоком.

Основным плюсом является надёжное и крепкое удержание. Но, не смотря на этот факт, существует и масса минусов.

Якорь Дэнфорта –  схожий по принципу работы с якорем Холла, при этом отличается от него конструктивным исполнением, гораздо более сближенные лапы и наличие штока у тренда, предотвращает падение якоря на бок при соприкосновении с грунтом, выступая как стабилизатор.

Наибольшую популярность у рыболовов приобрели:

• Якорь-кошка.
• Модель Курбатова.

Неоспоримыми преимуществами использования первой модели можно назвать универсальность использования на любом типе грунтового покрытия.

Единственный недостаток — сравнительно малый вес что в свою очередь затрудняет использование при сильных порывах ветра. Для увеличения надёжности применяются дополнительные утяжелители.

Определённые недостатки имеются и у якоря Курбатова. В случае применения на каменистых типах грунта потребуется дополнительное укрепление конструкции.

Шаблон модели корабля

Работу начнем с прорисовки шаблонов корабля. Мы нашли уже готовые шаблоны, по желанию вы можете внести изменения или исправления во внешний вид корпуса, контур или размер. Но если вносите изменения в какую-либо деталь, подгонять придется все остальные.

Представленные шаблоны можно распечатать на листах формата А4, а можно попробовать перерисовать с экрана компьютера, изменив масштаб — так можно увеличить или уменьшить корабль.

Картон мы используем толщиной в 4 мм, но для детали, отмеченной оранжевым цветом (нижняя линия корабля), нужно будет склеить два слоя, получив толщину в 8 мм.

Следующие шаги предназначены для тех, кто сам разрабатывает шаблон: рисуем центральную часть корабля на листе формата А3, а также палубу (вид сверху). Чтобы модели придать объем, нужно позаботиться о его центральной части (ребрах жесткости, и они не должны быть одинаковыми). Их можно сделать по примеру, показанному на фото ниже.

Делим на несколько простых деталей. Вырезаем из бумаги — это будут наши шаблончики.

Теперь все детали переносим на картон и вырезаем.

Для тех, кто будет использовать уже готовый шаблон, то скачиваем его тут:

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

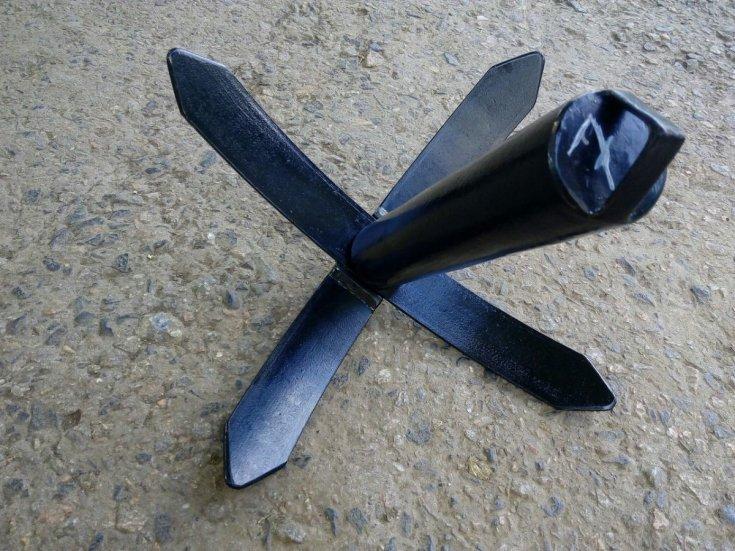

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:

• полоски10…15 см х2 см, 4 шт.;
• полоски 4…5 см х 2 см, 4 шт., края закруглить.
• полоски 3 см х 2 см, 8шт., закруглить с одного торца.
• лапы в виде заострённого треугольника, 4 шт.

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

Разборной якорь своими руками

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Конструкция якоря

В настоящее время существует около десятка известных и проверенных конструкций якоря:

Самым распространенным является якорь-кошка, который чаще всего устанавливается на лодках ПВХ. Данная модель якоря весит от 2 до 10 килограмм. Чаще всего для малогабаритных лодок обычно создают складные якоря. Преимуществами данного якоря являются небольшой вес, компактность, малые габариты. Существуем два вида якорей-кошек, отличающихся способом фиксации лап.

В первом случае лапы выпрямляются прямо с помощью специальной поворотной муфты, во втором случае механизм фиксации лап схож с зонтом, то есть лапы выдвигаются от центра. Большим недостатком данного якоря является низкое сцепление с илистым или каменистым дном.

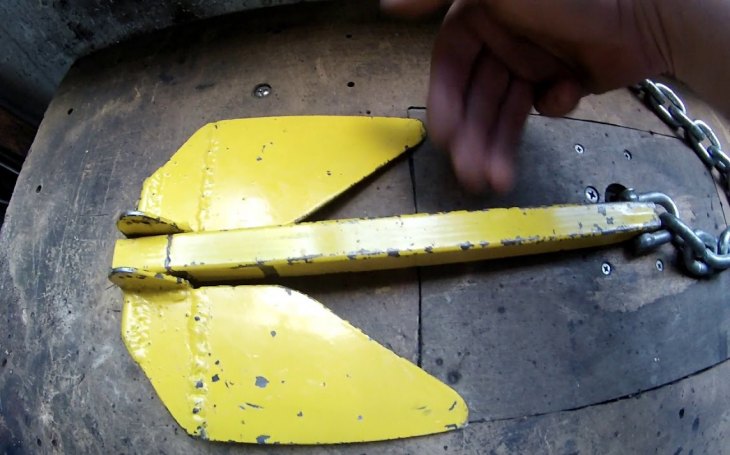

Вторым по популярности является якорь Денфорта, напоминающий плуг. Данную модель нельзя очень легкой и малогабаритной, но зато она имеет большую силу сцепления с грунтом и камнем. С помощью своих плоских лопаточек якорь буквально закапывает себя в дно на довольно внушаемую глубину, затем встречает плотный грунт и останавливается вместе с лодкой. Якорь Денфорта, имеющий массу примерно 2 кг, может выдержать лодку с массой до 80 кг. Явным преимуществом данного якоря является легкость в снятии подводного зацепа.

Также весьма известным является речной грибовидный якорь, который своей формой напоминает гриб. Весит такая модель примерно 3-10 кг. Отлично ведет себя на каменистом дне, имеет небольшие размеры и весьма компактен.

Еще одним видом якорей является якорь Брюса, который имеет форму огромного крюка, на конце которого в разные стороны торчат две лопатки. При забрасывании зарывается с помощью лопаток в грунт и фиксирует судно.

Существует также вильчатый якорь, который своей формой напоминает двойную вилку, между двумя концами которой располагается лапка. Таким образом, при забрасывании лапа зарывается в грунт и фиксируется в нем, а вилка дает еще большее сцепление. Недостатком является то, что устройство достаточно сложно вытащить обратно.

На лодках ПВХ часто редко, но применяется якорь Нортилла, имеющий форму звезды с четырьмя концами, на двух концах звезды, находящихся параллельно установлены лапки, с помощью которых якорь зарывается в грунт, а две дополнительные балки, торчащие в разные стороны, только усиливают сцепление. Минусы данной модели – это большой вес и габариты, высокая цена, сложно вытащить наружу.

Адмиралтейский якорь обычно применяется на больших кораблях, но бывают и случаи использования на лодках ПВХ. Он включает в себя веретено, транц, два рога, шток, скобу и рым. Самый главный плюс такого якоря – это универсальность. Его  можно использовать на водоемах, имеющих абсолютно любой вид дна. Также он отличается большим коэффициентом удерживающей силы, а также весьма простой конструкцией. Основными недостатками такого вида якоря являются: большие размеры и вес, высокая цена, сложность в эксплуатации.

Также существует еще одна разновидность якорей – якорь Портера, который очень похож на адмиралтейский, отличающийся лишь в способе крепления лап, которые крепятся перпендикулярно к штоку с помощью болтовых соединений. Благодаря этому, якорь может совершать колебания из стороны в сторону. Важным преимуществом данной модели является то, что при погружении в воду, одна лапа цепляется за грунт, а вторая за веретено, поэтому обеспечивается большая удерживающая сила, а вероятность, что якорный трос зацепится за торчащую лапу практически минимальна.

Виды якорей для ПВХ лодок

Изготовление своими руками

Как сделать якорь для резиновой лодки? Каждый рыбак задается таким вопросом после приобретения первого плавсредства. Рассмотрим технологию изготовления двух типов: «кошки» и Курбатова.

Курбатова

Изделие отличается компактностью, поэтому следует выбирать более тяжелые и плотные марки стали и чугуна.

Понадобятся следующие материалы:

стальная проволока с диаметром 7-10 миллиметров;

лист нержавеющей стали толщиной в три миллиметра;

стальной прут с диаметром центральной части 13-15 миллиметров.

Также необходим сварной аппарат, чтобы соединить воедино части конструкции.

Сборка состоит из нескольких этапов:

Проволоку необходимо изогнуть, придав форму веретена. К верхней части следует приварить планку.

Чтобы устройство приобрело характерную форму, нужно приварить к штоку лапы в открытом виде и шайбу. Такую последовательность соединения элементов предложил советский ученый – Александр Михайлович Сытин.

Стальную пластину нужно приварить к обеим частям, чтобы соединить их воедино.

Данное устройство подходит для лодок длиной до пяти-шести метров. При больших размерах судна необходимо добавлять утяжелители – минимум четыре килограмма. Обязательно нужно пошить или купить брезентовые чехлы для всех частей конструкции, чтобы выступающие части не прокололи лодку.

Кошка

Этот тип является самым популярным благодаря легкости, мобильности и простоте изготовления. Также «кошку» можно оснастить утяжелителями: это актуально при усиленном ветре и приобретение нового плавсредства. Таким образом, один раз сделав «кошку», вы обеспечите себя надолго необходимым инвентарем для удерживания судна.

Стальные полосы (две штуки) толщиной в 4 миллиметра, длинной – 260-270 и шириной 40.

Стальная трубка с параметрами: диаметр – 25 мм, длина – 270-300 мм.

Гайка и втулка для трубки с диаметром в 25 миллиметров.

Два стальных кольца для крепления троса.

Лучше приобрести эти комплектующие из нержавеющей стаи, но если вы ограничены в бюджете, подойдет и обычная сталь. Однако необходимо помнить о коррозии, которая быстро съест ваше творение.

Методика изготовления очень проста:

По центру пластин необходимо просверлить отверстия.

Втулка вставляется в трубу, к выступающей части которой с помощью гайки прилепляются пластины.

Установить кольца нужно вверху и внизу. Нижнее кольцо используется для извлечения инвентаря из воды и удаления лап из грунта.

Трубку можно залить свинцом, чтобы увеличь массу

При плавлении свинца очень важно соблюдать правила техники безопасности!. В ряде случаев разрешено заменить стальные полоски прочной проволокой или арматурой

Такой вариант обеспечит более качественное сцепление с каменистым и покрытым густо растительностью дном. Можно ориентироваться по чертежу, чтобы не допустить ошибок

В ряде случаев разрешено заменить стальные полоски прочной проволокой или арматурой. Такой вариант обеспечит более качественное сцепление с каменистым и покрытым густо растительностью дном. Можно ориентироваться по чертежу, чтобы не допустить ошибок.

Водометные типы двигателей и их преимущества

Огромной популярностью начали пользоваться так называемые водометные двигатели. В первую очередь это связано с их функциональностью. Для изготовления подобного водомета необходимо иметь двигатель совершенно любого образца и модели. При наличии возможности, можно подобрать такие варианты двигателей как Ветерок 8, Lifan, Дружба, Урал, Ханкай 6, Ямаха 5 и т.д. Независимо от того, какой вид станет основой для будущего мотора, он будет отлично справляться с поставленными перед ним задачами.

Ключевым преимуществом подобных двигателей выступает то, что у них нет незащищенных вращающихся составляющих, находящихся в воде. Поэтому его относят к категории наиболее безопасных. Работа такого мотора не нарушается под воздействием сторонних предметов, одними из которых могут выступать подводные водоросли. Наиболее подходящими водометы будут для таких мест:

• мелководные водоемы или же те, где глубина небольшая
• в той местности, где мелких участков очень много;
• в реках и озерах, где подводная растительность очень буйная;
• на водоемах, где имеются перекаты.

Можно с уверенностью сказать, что водометные моторы могут стать хорошей заменой для так называемого подвесного мотора, так как этот вид двигателей позволяет пройти без препятствий лодке там, где не сможет этого сделать прочий вариант мотора

Не менее важной особенностью водометного двигателя выступает то, что в заборной трубке имеется миниатюрная решетка, не позволяющая проникать вовнутрь всевозможным посторонним элементам. Единственное, чего можно ожидать, это попадание обыкновенного речного песка, но он не сможет привести к серьезным аварийным ситуациям

Некоторые советы по использованию якорей

Сделать якорь своими руками – это несложно. Намного сложнее научиться его эксплуатировать. Если этого не сделать, то потерять его не составит большого труда, а изготавливать якорь для каждой рыбалки – это очень накладно

Поэтому, важно знать, как порыбачить так, чтобы не потерять якорь

Как не утопить якорь

Каждый водоем характеризуется своим типом дна, который может быть разным на различных участках одного и того же водоема. Поэтому, трудно определить на твердом или илистом дне находится приспособление, если не попытаться его изучить. К сожалению, большинство рыболовов этого не делают. Чтобы не оставить якорь на дне водоема, нужно проделать следующее:

• закрепить якорь к тренду;
• обеспечить его буйком;
• вытаскивать с помощью буйрепа.

Сколько нужно иметь якорей

Как правило, для нормального функционирования лодки ПВХ, достаточно одного якоря, тем более, при условии правильной эксплуатации. Главное, чтобы конструкция отличалась надежностью, а погодные условия благоприятствовали процессу рыбной ловли. Несмотря на это, лучше перестраховаться и брать с собой еще один якорь, как говорится, на всякий «пожарный» случай

При этом, очень важно учитывать характер дна водоема. Иногда приходится перемещаться от одного водоема к другому, где дно может быть совсем другим

Поэтому, лучше иметь два якоря: один должен предназначаться для твердого дна, а другой для илистого.

Просто украшения

Классная идея для оформления фотографий.

Это украшение напоминает детские игрушки из ниток, которые наматывали на воздушный шарик.

Облагороженный горшочек для цветов и ещё одна подставка для растений.

В качестве формочек для растений можно использовать что-нибудь достаточно прозрачное и аккуратное по форме, чтобы хорошо смотрелось.

Эко-подставка для горячих кружек

Самодельная рамка для зеркала.

Вместо морского конька можно сделать всё что угодно с достаточно четкими формами.

От натурального дерева, а тем более, таких натуральных форм, исходит какое-то тепло. Может быть, это именно то, чего не хватает вашей квартире?

Разновидности якорей

Существует несколько разновидностей якорей, имеющих конструктивные особенности. Используя чертежи, для лодки из ПВХ можно сделать своими руками такие якоря:

• Холла;
• Курбатова;
• Денфорта;
• Портера;
• Нортилла;
• вильчатый;
• адмиралтейский;
• грибовидный;
• якорь-кошку;
• якорь-гриб.

Каждая разновидность обладает и преимуществами, и недостатками. Также отличается процесс конструирования таких устройств. Полезно ознакомиться с самыми популярными вариантами, а потом определиться: какой вариант будет максимально приемлемым, в процессе изготовления не вызовет ни физических, ни финансовых сложностей.

Простейшая конструкция

Первоначально предлагаем рассмотреть простейшую конструкцию якорного элемента, ознакомиться с процессом его изготовления.

Для того чтобы соорудить изделие, потребуется подготовить материалы:

• трубу из металла (длина должна быть около 27 см, а диаметр – около 2,5 см);
• гайку;
• втулку;
• по два больших и маленьких металлических отрезка;
• два металлических кольца;
• два килограмма свинца.

Процесс создания простейшего якоря осуществляется в такой последовательности:

1. Берут металлическую трубу и на одном из ее концов закрепляют втулку.
2. Из металлических отрезков сооружают «лапы».
3. «Лапы» присоединяют к трубе при помощи гайки.
4. Для увеличения веса в полость трубы засыпают свинец, закрывают полость, чтобы предупредить высыпание свинца в процессе эксплуатации изделия.

Якорь Курбатова

Для создания такой якорной разновидности необходимо иметь в наличии сварочный аппарат и хотя бы минимальный опыт работы с ним.

Предварительно нужно подготовить основные материалы:

• стальной прут;
• стальную проволоку;
• отрезки из металла.

Сначала берут проволоку и создают из нее нечто, похожее на веретено. Это будет основой для якоря. Все остальные элементы будут привариваться к этой заготовке.

Из одного отрезка металла вырезают четырехугольник, а из второго делают пятиугольник, внешне напоминающий домик с крышей.

Поверхность пятиугольника приставляют под углом 90 градусов к середине металлического четырехугольника. Один элемент приваривают к другому и закрепляют на основе. Также к основе прикрепляют стальной согнутый прут, выступающий в данной конструкции держателем якоря.

Якорь-кошка

Для создания такой конструкции потребуются металлический прут и труба. Трубу разрезают на две части, а затем каждую режут дополнительно вдоль, в результате получая полые полусогнутые детали.

С одной стороны каждый из четырех элементов сплющивают, получая в этот раз подобие ковша. Остается все четыре «ковша» прикрепить к металлическому пруту так, чтобы они складывались.

Эта конструкция является легкой, но при этом надежной. Еще одним ее преимуществом можно назвать отсутствие необходимости утяжелять самодельный якорь.

Пирамидальный якорь

Само название этого варианта говорит о том, что берется за основу. Сначала из листов железа сооружается полая пирамида. Во внутреннее пространство заливается расплавленный свинец. В еще горячий свинец вставляют проволоку, которая будет выступать в качестве элемента крепления.

Пирамидальный якорь можно соорудить и иначе. Достаточно вспомнить детскую пирамидку. Ребенок, играя в нее, нанизывает на вертикальную основу кольца. Аналогично сооружается и пирамидальный якорь.

Сначала берут металлическую шпильку с резьбой. Далее нарезают металлические пластины, в центре которых просверливают отверстия. Все подготовленные пластины нанизывают на шпильку, а в завершении конструкция фиксируется при помощи гайки, как на фото.

Преимуществом такой конструкции является возможность регулирования веса якоря. Увеличивать или уменьшать массу можно путем добавления новых пластин или, наоборот, их снятия.

В любом магазине для рыболовов можно приобрести уже готовый якорь для любого типа лодок. Если же нести дополнительные расходы не хочется, то якорь для лодки из ПВХ можно сделать своими руками по уже готовым чертежам. Более подробно о том, как сделать это приспособление, можно узнать из видео.

https://youtube.com/watch?v=8oa9Jgr5ktU%2520

Якорь-кошка

Рыбаки предпочитают легкие якорьки для надувных лодок, которые при наличии сильного ветра можно просто оборудовать дополнительным весом. Немалую роль играет компактность конструкции и отсутствие острых выступающих элементов или граней. Этим требованиям полностью отвечает конструкция “кошка”, имеющая несколько модификаций:

• разборная с лапами под углом 90º;
• складная с различными углами наклона лап.

Изготовление якоря в разборном варианте потребует следующих материалов:

• 2 полосы из стали толщиной 4 мм, длиной 260-270 мм и шириной 40 мм;
• стальная трубка диаметром 250 мм и длиной 270-300 мм;
• гайка и втулка, подходящие по диаметру для стальной трубки 25 мм;
• 2 кольца для крепления веревок.

По центру стальных полосок высверливаются отверстия. Втулка вставляется в трубку, полоски монтируются на ее выступающую часть и крепятся с помощью гайки. Металлические кольца располагаются в верхней и нижней частях конструкции. Сама трубка может быть залита свинцом для увеличения массы. Нижнее кольцо и второй канат отвечают за подъем якоря и освобождение лап из грунта. В упрощенном варианте металлические полоски заменяют на толстую проволоку или арматуру диаметром 4 мм без нижнего крепления. В этом случае при вытягивании кошки лапы, освобождаясь, разгибаются – это настоящий якорь-“незацепляйка”.

Складная кошка выглядит похоже, но благодаря скользящей муфте и раздельному шарнирному креплению лап на штоке она имеет возможность складываться. При крайнем нижнем положении муфты лапы раздвигаются и фиксируются, а при крайнем верхнем – смыкаются. Часто лапы крепятся к штоку с помощью медных шплинтов, что при критическом зацепе позволяет сохранить самодельный якорь – мягкие вставки срезаются, освобождая всю конструкцию.
