Принцип действия гидролокатора
Применяемый для рыбалки с берега эхолот должен показывать рельеф дна в зоне рыбалки, находящиеся в воде ямы, валуны, бровки, свалы, затонувшие деревья, кусты, проплывающую рыбу. Для сканирования дна при рыбалке с берега, пирса или мостков используют эхолоты с передачей данных через беспроводные технологии Bluetooth или Wi-Fi. Все эхолоты для рыбалки с берега состоят из сонара и головного устройства. Для начала сканирования водной толщи сонар привязывают к монолеске или прочной бечевке и закидывают в водоем в точку, где собираются ловить рыбу. Принимающее информацию у сонара головное устройство может быть в виде наручных часов или небольшой пластмассовой коробочки с экраном и управляющими кнопками. Некоторые гидролокаторы в качестве головного устройства используют планшет или смартфон с установленной операционной системой Android или IOS.
После попадания в водоем сонар автоматически включается и начинает посылать вниз импульсы на ультразвуковой частоте. Ультразвуковые волны быстро проходят через воду, отражаются от любых твердых предметов: дна, утонувших стволов деревьев, камней, коряг, плавающих водорослей и рыбы и возвращаются к сонару. Данные о посланных и принятых волнах сонар по беспроводной связи Wi-Fi или Bluetooth передает на головное устройство. Гидролокатор на основе принятой информации на экране рисует изображение дна, цифрами или пиктограммами показывает плавающую в зоне работы трансдьюсера рыбу, расстояние до дна водоема, температуру воды.
Самые популярные фирмы-производители эхолотов
На сегодняшний день, в отличие от пары десятилетий назад, выпуском эхолотов занимается достаточно большое количество компаний, выпускающих продукцию для разных ценовых сегментов. Но несмотря на это, в этой отрасли были и остаются несколько компаний, которые являются настоящими лидерами своей области и выпускают самые популярные и современные модели. Редакция Zuzako составила обзор таких компаний:
- Lowrance. Более полувека эта компания производит эхолоты, что делает её старейшей на рынке. Со временем, она не сдала позиций, а только укрепилась в качестве лидера своей отрасли даже несмотря на появление множества конкурентов. Каждый год компания выпускает новые, всё лучше и лучше технически оснащённые приборы, пользующиеся спросом по всему миру.
- Humminbird. Эта компания не много моложе, но также признаётся одним из гигантов этого сегмента. Свою репутацию Humminbird заработала благодаря своей высококачественной продукции с внушающим сроком службы. Наибольшую популярность обрели компактные 3D-модели, которыми пользуются как профессиональные рыбаки, так и любители.
- Garmin. Отличительная особенность эхолотов этой компании состоит в оснащении ЖК-экранами. Кроме этого, они могут похвастаться своей многофункциональностью и мультиязычностью (в отличие от многих других приборов, в эхолотах Garmin присутствует поддержка русского языка).
- JJ-Connect. Современный российский производитель, который уже успел завоевать свою аудиторию. В основном, это рыбаки-новички, которые только осваиваются в мире электронных приспособлений для рыбалки. Устройства от JJ-Connect в большинстве своём стоят дешевле своих конкурентов, но качество при этом не страдает.
- Bottom Line. Фишка устройств от Bottom Line – удобное крепление к любой лодке. Мало того, что для эхолота больше не придётся ничего дополнительно сверлить, так и крепление очень прочное и надёжное.
- Deeper. Выпускают многофункциональные, оснащённые по последнему слову техники эхолоты. Многими рыбаками эхолоты от этой компании признаются самыми инновационными. При этом все новинки, которые используются в приборах от Deeper, проверены и протестированы, поэтому сбоев в их работе нет.
- Практик. Ещё один отечественный производитель, который на рынке занимает средний и дешёвый ценовой сегмент. Многим рыбакам нравятся устройства от этой компании ввиду их небольшой цены и простоты использования.
- Lucky. Выпускает достаточно дешёвые, но очень удобные портативные эхолоты. Подходят для рыбалки как летом, так и зимой. Снискали довольно большую популярность у отечественных рыболовов ввиду хорошего соотношения цена-качество.
- Rivotek. Выпускает современные, хорошо оснащённые высокоточные приборы дорогого ценового сегмента. Тем не менее, сегодня часто можно встретить даже рыбаков-любителей с эхолотами от Rivotek.
Как показывает рыбу
К сожалению, сонар не способен определить вид рыбы. Имеется только функция ее выявления. Тогда на экране высвечиваются определенные значки либо дуги. Но, профессиональные рыболовы, исходя из практики, по символам на дисплее могут сказать, какая добыча обнаружена.
Рыбные дуги
При дезактивации функции вывода на экран значков рыбы, последняя будет отображаться дугообразными штрихами. По их величине можно судить о габаритах добычи. Если дуга удлиненная — рыбеха тоже имеет вытянутое тело. Если дуга, задранная вверх и короткая – рыба аналогичной формы.
Так выглядят рыбные дуги на экране
Значки рыбы
Опция «Рыбные значки» больше предназначена для начинающих рыболовов. С ее помощью можно определить наличие рыбы под лодкой. Только вожделенная добыча перемещается с различной скоростью, а в программе заложены стандартные показатели, могущие не соответствовать действительным. Так что сканирование не всегда бывает правдоподобным.

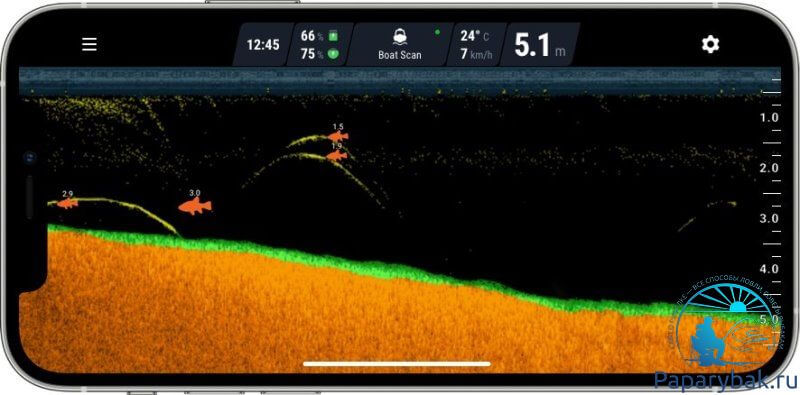

На экране показаны значки рыбы
Как наиболее эффективно использовать прибор?
Существует два основных варианта эксплуатации эхолота. Вы можете использовать его с лодки, а можете с берега. Рассмотрим особенности каждого способа более подробно.
Лодка
Для того, чтобы эхолот передавал необходимо картинку на экран с лодки, необходимо учесть следующие рекомендации:
- Если крепите на дно, необходимо поместить преобразователь на пол-лодки и прикрепить его так, чтобы ни в коем случае не было прослойки воздуха. Его можно приклеить, или положить в лужицу воды – как вам будет угодно. Во время установки не забудьте настроить прибор.
- Если вы собираетесь плыть медленно – крепится прибор на передней части лодки, если быстро – лучше установить его сзади.
- В зимний период, способ крепления и показатели эхолота отличаются, что будет описано ниже.
Не стоит беспокоиться, практически все эхолоты прекрасно пробивают толщину лодки и воздействуют на толщу воды, не добавляя каких бы то ни было помех картинке.
Берег
Этот вариант менее распространен, поэтому все зависит от самого прибора. В основном, данное устройство все-таки крепится к лодке. Если вы все же решили использовать его на берегу, можно, например, специализированный для этого дела эхолот забросить в воду, и после, ловить сигнал с помощью своего смартфона. Читайте подробный обзор лучших береговых эхолотов.
Ключевые параметры выбора берегового эхолота
Эхолот для ловли с берега JJ-Connect Fisherman 200
Вне зависимости от того, какой тип эхолота вы предпочтёте, важно помнить, что все эхолоты характеризуются несколькими ключевыми параметрами:
- мощность работы – складывается из двух составляющих: собственно мощности передатчика (которая выражается в ваттах) и чувствительности приёмника. Если сигнал будет слишком слабым или улавливаться плохо, то вы не увидите чёткую картину берегового дна. С другой стороны, на мелководье слишком мощный сигнал может вызывать помехи на дисплее, поэтому лучше всего выбрать эхолот с регулируемой мощностью;
- угол сканирования – выражается в градусах, чем больше это значение, тем шире угол обзора;
- число оттенков и разрешение дисплея – от этих параметров будет зависеть, насколько чёткое и различимое изображение прибрежного дна вы сможете увидеть на дисплее;
- система оповещения – одна из самых удобных дополнительных функций, которая с помощью звукового сигнала сообщит вам о наличии движения под водой вблизи берега;
- вид крепления – эхолоты для береговой рыбалки часто оснащаются специальными креплениями – как на удилище, так и наручными. Это значительно облегчает работу с ним.
- защита – некоторые эхолоты отличаются от обычных наличием защитного тубуса, который предохраняет эхолот от попадания влаги. Поэтому можно использовать такой эхолот, не боясь, что при намокании он выйдет из строя.
Лучшие стационарные эхолоты
Lowrance HOOK-7x
Рейтинг: 4.9
Lowrance HOOK-7x занимает лидирующую строчку в рейтинге благодаря исключительным показателям рабочих диапазонов частот, повторить которые (и даже приблизиться) не способны другие представители рыночного сегмента. Конструктивно включает в себя два модуля: управляющий (пульт) и облучающий, в состав которого входит чувствительный датчик. Примечательно то, что рабочая частота девайса может изменяться плавно, в пределах от 83 до 800 кГц, правда, со значительным (и понятным в такой ситуации) варьированием угла обзора. Впрочем, ограничение видимой границы никак не сказывается на дальности действия, которая также способна варьироваться в диапазоне 90-300 метров.
Что касается эргономических и протекторных характеристик, то Lowrance HOOK-7x предусмотрительно «запакован» в прорезиненный корпус и обладает степенью защиты IPx7. Разрешение 7-дюймового экрана, выполненного в формате 16:9, составляет 800х480 точек. Имеется база опциональных дополнений, таких как оснастка датчиком GPS и microSD-картами. Стоит такой эхолот немало, однако ввиду расширенных рабочих характеристик способен оперативно окупать все затраты на приобретение.
Достоинства
- возможность работы в широком частотном диапазоне (83-800 кГц);
- высокая степень защиты от механического воздействия и воды;
- большой дисплей с картинкой высокой чёткости;
- хорошая дальность действия (90-300 м);
- оптимальное соотношение цены и качества.
Для рыбалки с лодки
Garmin STRIKER PLUS 9SV
Плюсы
- Большой экран
- Удобное отображение информации
- Влагозащита
- Звуковая сигнализация
Минусы
- Отсутствует поворотное крепление
- Тяжесть
От 62 000 ₽
Эхолот с большим 9-дюймовым дисплеем, на который может выводиться самая разная информация в процессе использования. Предусмотрено разделение экрана на несколько частей. Программа для рисования карт способна сохранять до 8000 кв. км площади.
Humminbird PiranhaMAX 4
Плюсы
- Доступность
- Яркий экран
- Отличное сканирование
Минусы
Отсутствует показатель скорости
От 13 900 ₽
Относительно недорогой, но при этом функциональный эхолот в стационарном влагозащищенном корпусе. Для вывода информации используется яркий экран 4.3″, оснащенный дополнительной подсветкой. При помощи двух лучей аппарат позволяет эффективно сканировать дно на глубине до 200 м.
Lowrance HOOK2 4x Bullet Skimmer (000-14012-001)
Плюсы
- Хорошая автономность
- Неплохо рисует дно
- Простое управление кнопками
Минусы
- Не подойдет для больших скоростей
- Неудобное крепление на кронштейне
От 11 900 ₽
Этот аппарат нередко возглавляет обзоры бюджетных эхолотов для рыбалки с лодки. Подходит для работы при температурах от -15 до 55 °C. Имеется один луч, позволяющий формировать вид дна в пресной воде на глубине до 152 м. Питается модель от сети или аккумулятора 12В.
JJ-Connect Fisherman Wireless 2 – недорогой вариант с основными функциями
Комплект стационарного приёмника и беспроводного датчика, прикрепляемого к поплавку. Демонстрирует особенности дна, видит и распознаёт топляки и коряги, фиксирует отмели.
Наблюдает за обитателями подводного мира, распознавая рыбу. О последнем событии сигнализирует звуковой сигнал. Радиус сканирования дна достигает 40 метров. Предусмотрено сохранение полученных данных в памяти прибора с маркерными отметками.
Определяет температуру окружающего воздуха и воды. Работает по пресной или солёной воде. Устойчивое сканирование до 25~30 метров.
Плюсы:
- Недорогой, удобный, простой в освоении и применении.
- Видит почти все размеры рыб, различает структуру дна водоёма.
- Мобильность, наблюдение с берега и мостков.
Минусы:
- «Одноразовый» датчик, слабо представлен в продаже.
- Чёткое распознавание рыбы от глубины 1.5 метра, после выставки полной чувствительности.
Устройство и принцип работы эхолота
Рыболовецкий береговой эхолот состоит из двух основных компонентов:
- монитора;
- датчика (сенсора).
Сенсор, оказавшись в воде, производит ультразвуковой осмотр дна, а луч, выпущенный датчиком, отражается от препятствий и дает информацию об:
- элементах речного дна;
- растительности;
- камнях.
Сигнал от датчика обрабатывается процессором монитора и выводится на экран.
Есть модели рыболовных эхолотов, которые отправляют данные в умные часы, планшет или смартфон владельца.
В зависимости от чувствительности и угла обзора, некоторые модели эхолотов показывают не только статичные элементы дна, но и подвижные рыбные скопления. При этом стоит помнить, что рыба обычно питается там, где имеются аномалии дна: ямки, коряги и так далее. Это объясняется тем, что в таких местах скапливается корм. Эту информацию можно учитывать, если эхолот не предназначен для целенаправленного поиска рыбы.
Принцип действия эхолота
Особенности конструкции
Главный элемент в конструкции прибора — это преобразователь. Он выполняет две важные функции: преобразует импульсы высокой частоты в ультразвуковые волны и осуществляет обратную трансформацию ультразвука в электрический сигнал для передачи на экран смартфона или планшета.
От работы преобразователя зависит правильная работа всей конструкции. К основным параметрам гидролокатора относят его величину и метод крепления.
Виды крепления эхолотов
Изделие закрепляют:
- у рыболова на руке;
- на берегу;
- на удочке.
Как закрепить модель, решает сам рыболов в зависимости от удобства получения информации в процессе ловли. Аппараты, которые крепят на руке, имеют компактные размеры и небольшое количество функций.
Однолучевые конструкции применяются рыбаками-любителями. Для использования в маленьком водоеме такого аппарата достаточно, и стоимость его невысокая.
Разновидности
Многолучевой эхолот Garmin
Существуют разные виды эхолота. Это зависит от количества лучей и их частоты. Чем больше показатели, тем точнее картинка.
Существует пять видов приборов, которые делятся по этим показателям:
- Однолучевые и самые распространенные устройства, стоят недорого, подходят для небольших водоемов. Имеют только один луч, направленный на дно и вычисление глубины попутно показывает все проплывающие предметы.
- Двулучевые обладают двумя лучами, один из которых направленный на дно и соответственно он определяет глубину и рельеф дна, а второй, менее мощный, излучается в саму толщу воды и ищет рыб.
- Трехлучевые имеют три луча, идущие в прямой очередности, и за счет этого имеют сравнительно большой охват территории, данная разновидность позволяет узнать, кроме всего прочего, еще и местоположение объекта.
- Четырехлучевые эхолоты имеют такую же конструкцию, как и в первом варианте, только с добавлением еще одного луча меньшего диаметра в центральном круге, который предназначен не для изучения дна, а для поиска рыб в толще воды.
- Многолучевые эхолоты – самый дорогой, но и лучший вариант; вмещая в себя около 11 лучей, они могут показывать трехмерную картинку, что значительно упрощает понимание пространства под водой.
Выбирать эхолот стоит не по тому, какой лучше и больше показывает, а по последующему назначению прибора.
Для рыбалки с лодки обратите своё внимание на крепление эхолота. Способы крепежа могут быть двух видов: транцевое и сквозное. Транцевое устанавливается на месте крепления мотора к лодке
Сквозное крепление потребует от вас проделать отверстия. Выбирайте модель с таким креплением, которое удовлетворит ваши запросы
Транцевое устанавливается на месте крепления мотора к лодке. Сквозное крепление потребует от вас проделать отверстия. Выбирайте модель с таким креплением, которое удовлетворит ваши запросы.
Как эхолот определяет расстояние до объектов
Датчик направляет посылы в виде конусообразных потоков (навроде лучей от портативного фонарика), перпендикулярно плоскости, в которой перемещается плавсредство.
Направление лучей относительно судна
Сигналы настолько сильные, что даже при большой скорости перемещения (на моторной лодке), рыбак будет видеть стабильную картинку. Только изображение может быть сжатым по горизонтали. Поэтому, чем медленнее движение, тем отчетливее просматриваются отдельные объекты под водой.
Эхолот непрестанно показывает данные о глубине и горизонте дислокации рыбной стаи или других объектов. Правда, выяснить расстояние по горизонтали от лодки до определенного элемента, не всегда возможно.
Использование
Использовать эхолот следует только тогда, когда это действительно необходимо. На это есть две причины: время и стоимость. Во-первых, если известен рельеф дна и наличие рыбы, использование прибора ни к чему. А во-вторых, всегда есть риск повредить прибор, а стоит он недешево. Итак, у вас в руках эхолот для рыбалки. Как пользоваться таким устройством? Для начала нужно его включить и проверить работоспособность, опустив датчик в воду. Если все в порядке, то нужно установить передатчик. Если это эхолот для рыбалки с берега, то закрепить «уточку» на леске и закинуть в нужное место, а если лодка – закрепить на подходящем месте. Затем подождать, пока прибор сориентируется и выдаст на экран требуемую информацию.
Несколько финальных советов
Обратите внимание на такие, с первого взгляда незаметные, детали, которые в решающий момент могут испортить все удовольствие:
- Аккумулятор эхолота в зимнее время садится значительно быстрее, если планируете рыбачить более суток, возьмите запасной или при наличии автомобиля, соответствующую зарядку.
- Самый лучший и качественный эхолот – не всегда хорошо, а если быть точным, зачастую бессмысленно. Если вы собираетесь использовать прибор в местном озере трехметровой глубины, четырех лучевое устройство будет лишним, вам вполне будет достаточно более дешевого однолучевого, который покажет всю нужную информацию
- Считывая информацию с экрана эхолота, будьте готовы к тому, что он ошибается и это на самом деле не одна большая рыбина, а стайка маленьких или вообще – башмак. Особенно так может случиться в автоматическом режиме. Если вы хотите более точных результатов, учитесь выполнять анализ самостоятельно.
Используйте прибор согласно всем перечисленным правилам, и он действительно скрасит и облегчит рыбалку, не испортит вам нервов и обеспечит богатый улов.
Возьмите за правило, на каждой рыбалке, первым делом начинайте…
Обеспечение эхолота бесперебойным питанием от генераторной катушки ПЛМ
В распоряжении нашего видеоблога есть два лодочных комплекта, а соотвественно, и два мотора:
1. Mercury 15
2. Yamaha 8
Практически, с каждого двигателя можно получить напряжение и первое, чем мы занялись — это установка генераторной катушки с выпрямителем на мотор Mercury 15, с целью обеспечения нашего эхолота постоянным и бесперебойным питанием. С завода, ПЛМ Mercury 15 не оборудован генераторной катушкой, поэтому нам потребовалось ее заказать. Для тех, кому это также окажется необходимо, оставляю следующую информацию:
Генераторная катушка, в зависимости от оборотов двигателя, вырабатывает переменное напряжение, поэтому вместе с ней требуется установка регулятора или выпрямителя напряжения, который позволял бы получать постоянные и стабильные 14В, необходимые для заряда аккумулятора. Это послужило причиной тому, что мы обратились к небезыствестному на нашем сайте Андрею Сфинксу, который изготавливает такие выпрямители собственноручно.
Также, мы оборудовали выпрямителем Ямаху, которая в отличие от Мерка, уже с завода комплектуется, как генераторной катушкой, так и регулятором напряжения, но использовать стоковый выпрямитель для питания дорогостоящих приборов, как мы выяснили, категорически, не стоит. Говоря простыми словами, регулятор Ямахи выполнен на более простой схеме, предназначенной, только для заряда батареи. Выпрямитель от Андрея, в свою очередь, более сложный и способен питать не только аккумулятор, но и сам прибор напрямую. Поэтому, мы без лишних раздумий, установили на Ямаху выпрямитель от Сфинкса.
Видео здесь >>>
Так мы закрыли вопрос о питании Хеликса и перешли к монтажу эхолота и датчика в лодке.
Дополню этот блок тем, что на данный момент и до сегодняшнего дня, мы ни разу не питали эхолот напрямую. Мы используем аккумультор на 12 Ah, который питает эхолот, а сам питается от мотора. Схема рабочая, но не подразумевает постоянную бесперерывную работу эхолота — встав на точке, мы выключаем прибор. Также аккумулятор стремится к разрядке при долгих поисках рыбы на совсем малых оборотах, особенно на моторе Ямаха 8.
Назначение и принцип работы
Эхолот на рыбалке позволяет максимально точно определить рельеф дна, глубину водоёма, и информирует рыболова о наличии рыбы в точке заброса датчика-излучателя. Но его использование не является абсолютной гарантией успешной рыбалки.
Если объяснять принцип работы прибора простым языком, выглядит он следующим образом: передатчик посылает электрический импульс, который преобразуется в звуковую волну. Звуковая волна отражается от различных предметов в толще воды и самого дна, точно повторяя его рельеф. Отражённая волна возвращается в преобразователь, где сигнал обрабатывается и выводится в виде визуальной информации на дисплей.
Как выбрать эхолот для рыбалки
Прежде чем приступать к выбору эхолота, необходимо разобраться с тем, какие виды подобного оборудования бывают.
- Устройства для сканирования поверхности. Имеют низкую точность, определяют особенности рельефа под водой, при этом не показывают отдельных рыб, небольшие косяки.
- Приборы для детального сканирования. Их ключевая особенность – высокая чувствительность, точность. Благодаря этому можно обнаруживать даже отдельных рыб под толщей воды.
- Универсальные устройства. Большинство из моделей данной группы имеют более высокую стоимость, чем приборы для детального сканирования, объединяют в себе множество полезных функций, имеют высокую точность обнаружения.
Далее стоит рассмотреть технические моменты.
- Трансдьюсер – это основной датчик, который принимает и отправляет сигнал. Эффективность работы определяется частотой. Чем она ниже, тем хуже детализация изображения сканирования. Чем больше глубина водоема, тем выше нужна частота трансдьюсера.
- Количество лучей – от данного параметра зависит эффективность работы эхолота. Чем больше лучей, тем больше угол обзора, охватываемая площадь для сканирования.
- Тип питания. Беспроводные приборы – компактные, легкие, лучше подходят для рыбалки в теплую пору года. Проводные модели более мощные, габаритные, оснащаются высокочастотными трансдьюсерами, имею множество дополнительных функций.
- GPS-модуль – он нужен для определения точного местоположения прибора. Данный элемент не является обязательным, однако полезен при выездах на рыбалку в незнакомые места.
- Тип экрана – здесь два варианта – цветной или монохромный. На цветном лучше видно особенности рельефа дна, нахождение рыб. Монохромные стоят значительно дешевле.
- Тип крепления – в продаже представлены транцевые, врезные и вклеиваемые модели. Каждый из них подразумевает установку сканирующего датчика в определенное место плавательного средства. Главное условие для эффективной работы – сканер должен находится под водой.
- Расположение корпуса. В продаже можно найти как переносные, так и стационарные эхолоты. Первые – компактные, легкие, однако не такие точные и мощные, как второй тип сканеров. Стационарные – более габаритные, устанавливаются на подготовленной площадке плавательного средства, чаще всего оснащаются большими ЖК-экранами.
По мнению покупателей, можно выделить 3 лучших компании-производителя в данной сфере.
- Garmin – качественные приборы, которые имеют множество полезных функций, оснащаются удобными ЖК-дисплеями.
- Humminbird – лучшие эхолоты на рынке, которые выделяются надежностью, долговечностью, высоким качеством сборки, точностью сканирования, компактные габаритами, небольшой массой (некоторые модели имеют возможность выводить трехмерное изображение сканируемой области).
- Lowrance – в продаже представлен обширный ассортимент эхолотов от данного производителя, они оснащаются различными полезными функциями, имеют высокое качество.
Ниже будет представлен рейтинг эхолотов для рыбалки, которые считаются лучшими по мнению покупателей.
