Неисправности тахометра
Почему не работает тахометр на ваз 2106
Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:
- отсутствие реакции стрелки на изменение количества оборотов двигателя;
- хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
- явное занижение или завышение показаний.
О каких же поломках свидетельствуют перечисленные признаки?
Стрелка не реагирует на измерение количества оборотов
Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:
- Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
- Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
- При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
- Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.
Видео: стрелка тахометра не реагирует на обороты двигателя

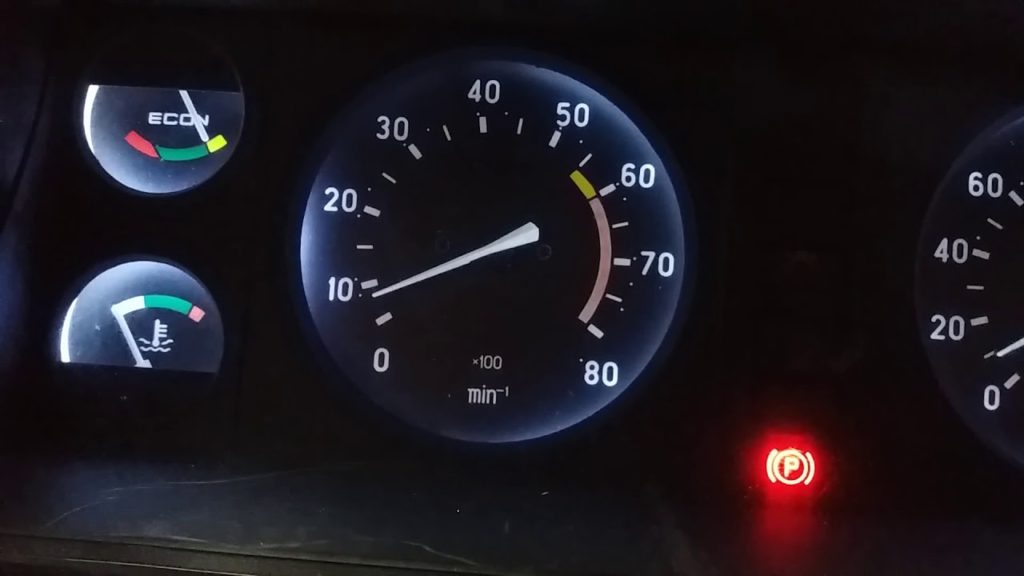

Стрелка тахометра хаотично скачет
Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:
- отсутствие хорошего контакта на минусовой клемме аккумулятора;
- окисление или подгорание коричневого провода на катушке зажигания;
- подгорание или износ контактов крышки распределителя зажигания, или бегунка;
- износ подшипника вала трамблёра;
- замыкание красного провода, питающего прибор, на «массу» автомобиля;
- неисправность датчика положения коленчатого вала (для инжекторных двигателей).
Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.
Видео: скачки стрелки тахометра
Тахометр занижает или завышает показания
Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.
Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:
- Разобрать распределитель зажигания.
- Проверить состояние контактов прерывателя.
- Зачистить контакты.
- Произвести регулировку зазоров между контактами.
- Проверить исправность конденсатора, установленного в прерывателе.
- Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

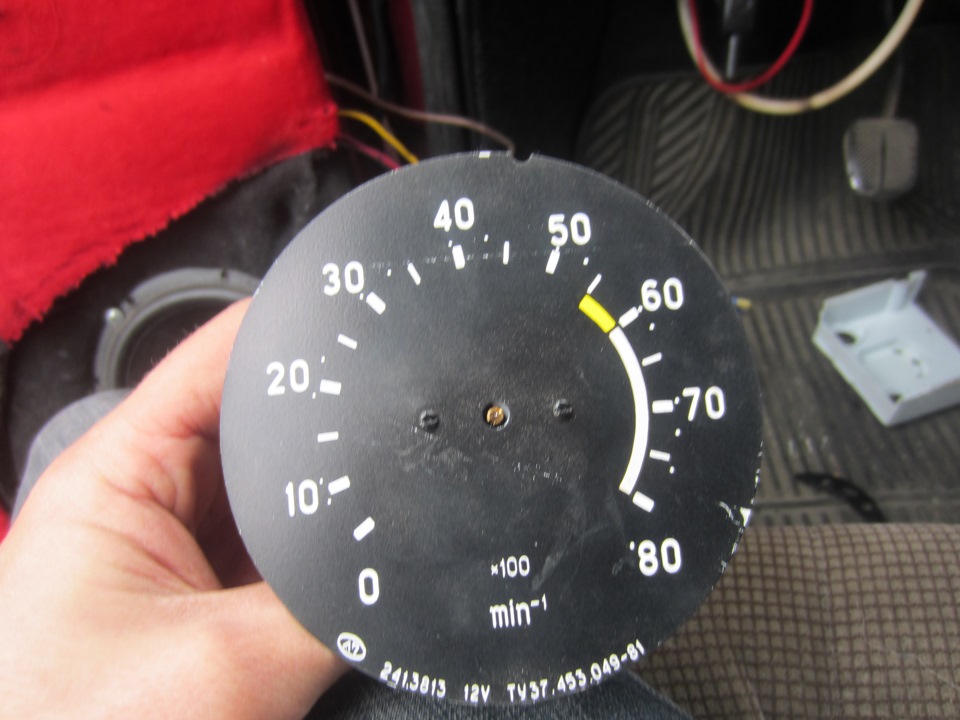

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.
Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.
Испытание, регулировка тахометра
Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.
Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.
Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.
Да Нет
Преобразователь частоты импульсов или электронный тахометр на карбюраторный двигатель. В сегодняшней статье речь пойдет о девайсах, которые предназначены помогать водителям в управлении автомобилем, а также своевременно оповещать о различных показателях. Как уже понятно речь пойдет о тахометре, это устройство давно известно водителям и с принципом его работы знакомы многие.
Особо популярно устройство среди гонщиков
, без него там делать нечего. В гоночных болидах ориентируются только по показаниям тахометра, спидометр роли не играет. Опытные водители также охотно пользуются данным гаджетом, он помогает корректно , таким путем минимизируется нагрузку на двигатель. О том, на какие типы моторов можно установить и как это сделать рассмотрим немного ниже.
Установка тахометра своими руками: доступная инструкция
Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.
Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.
Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).
Условно устройства можно разделить на два вида:
- Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
- Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.
Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.
Подключение на бензиновый двигатель
Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.
Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.
Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:
- Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
- Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
- Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
- Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
- Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.
Подключение прибора к дизелю
Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.
Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.
Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.
После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.
Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.
Проверка работоспособности тахометра
С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.
Возможно несколько причин неисправности:
- при продолжительной работе мотора возникающие вибрации могут испортить прибор;
- неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.
Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.
Плавают Обороты На Ваз 2115
18 Окт Поломки в системе подачи горючего и некорректная настройка компьютерных систем управления движком – самые всераспространенные проблемы в современных автомобилях. Тыщ водителей раз в день возникают на станциях с такими неуввязками, но еще миллионы эксплуатируют авто с завышенным расходом горючего и иными проблемами, даже не догадываясь, что в их автомобиле есть суровая поломка.
Самым первым и принципиальным показателем таковой проблемы является неравномерность оборотов. Если у вашего автомобиля плавают обороты на холостом ходу, сможете быть убеждены, что он потребляется на 15-20 процентов больше горючего, чем написано в паспорте. Как заметите такую проблему, следует обратиться в проф сервис и убрать все проблемы.
Наиболее распространенные причины плавающих оборотов в машине
Дизельные движки очень изредка мучаются таковой неувязкой. Плавание оборотов в дизельном агрегате может гласить о поломке системы ТНВД и иных дорогих и сложных узлах. В карбюраторных бензиновых силовых агрегатах плавающие обороты молвят о нехороший настройке карбюратора либо поломке электрических датчиков холостого хода.
Более нередко эта неувязка появляется в инжекторных силовых агрегатах. И самые всераспространенные предпосылки нестабильных оборотов в бензиновом инжекторном движке последующие:
- закупоривание жиклеров, через которые горючее попадает в камеру;
- неувязка с «мозгами» автомобиля – компом, управляющим всеми функциями мотора;
- поломка датчика расхода воздуха и чрезмерное обогащение консистенции;
- выход из строя свечки зажигания либо высоковольтного провода;
- неисправность электронной проводки мотора, отсутствия питания на датчиках.
Плавают Обороты На Ваз 2115
Чем дороже ваш автомобиль, тем больше в нем технологических загадок, которые могут стать причинами плавающих оборотов. Мы считаем тихую и размеренную работу агрегата современного авто преимуществом. Но время от времени за этой тишью и комфортом можно пропустить суровую проблему, которая приводит к необходимости смены дорогих узлов автомобиля.
Как вы направили внимание на плавающие обороты на холостом ходу, непременно обратитесь к спецам и убрите все вероятные предпосылки этого явления
Проверка работы датчиков в двигателе авто
Как холостые обороты начали демонстрировать неоднородные данные, следует проверить ряд датчиков. До работы сделайте более обыкновенные задачки. Проверьте целостность и исправность свеч и проводов. Самым обычным методом является поочередное выдергивание проводов при рабочем движке. Это дает возможность найти, какая свеча не работает, и выполнить нужные деяния по ее подмене.
ЭТО ИНТЕРЕСНО: Ремонт форсунок форд транзит
Если свечки работают нормально, пришло врем заняться датчиками:
- основным виновником нестабильных оборотов является датчик холостого хода – его проверка производится замером сопротивлений в рабочем и нерабочем состоянии;
- датчик открывания дроссельной заслонки время от времени также вызывает такие препядствия – проверить его можно зрительно в момент разогрева мотора;
- ДМРВ (датчик массового расхода горючего) также нередко становится виновников плавающих оборотов, его инспектируют при включенном зажигании и выключенном движке методом замера напряжения на контактах (должно быть порядка 1 Вольта);
- датчик EGR (рециркуляции отработанных газов) при наличии также стоит проверить и прочистить.
Подводим итоги
При помощи проверки датчиков и контролеров вы можете обрести достоверные познания о состоянии вашего авто, также о вероятных проблемах еще до их реальных последствий. Если же неувязка с неравномерными оборотами не была выявлена, причина может быть в компьютере, в нарушении программки либо пробое проводки в неведомом вам месте. На карбюраторных движках предпосылкой таких сбоев может также быть датчик Холла, который не рекомендуется разбирать без помощи других.
Непременно приводите обороты вашего мотора в порядок, ведь это оказывает влияние не только лишь на удобство поездки, да и на экономичность эксплуатации автомобиля. При помощи безупречной работы мотора достигается неплохой расход, плавный набор скорости и отсутствие риска завышенного либо очень резвого износа агрегата.
Модели, производители и цены
Универсальный электронный тахометр (от китайских или «Kkmoon») со светодиодной подсветкой в корпусе из нержавеющей стали (Ø=56 мм, высотой корпуса – 60 мм) стоит всего 540÷650 рублей.

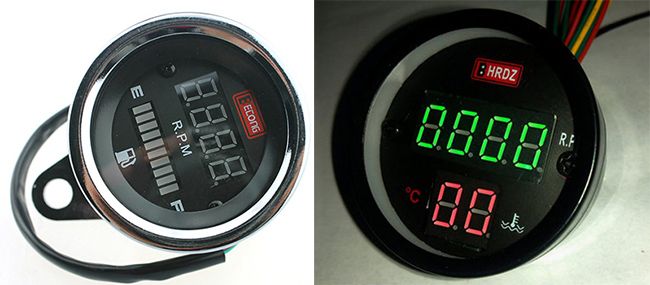

За те же 500÷700 рублей можно приобрести изделия с цифровой индикацией количества оборотов в минуту от «Ironwalls» или «FCD».
Владельцы дорогих и престижных марок мотоциклов (однако, не оборудованных штатным тахометром) могут приобрести и установить изделия от всемирно известных и хорошо зарекомендовавших себя «Baron», «Koso», «J&P Cycles» или «Sunpro». Однако стоимость этих изделий будет находиться уже в пределах от 3000 до 12000 рублей.
Тахометр на ВАЗ 2107 Классика
- Описание
- Характеристики
- Видео
- Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>
Уважаемые покупатели, во избежание ошибок при отправке тахометра 24.3813010-01 в комбинацию приборов ВАЗ 2107, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.
Перед отправкой мы проверяем все электромеханические приборы на работоспособность, исключая вероятность брака.
Все контрольные приборы автомобиля ВАЗ 2107 объединены в комбинацию приборов 151.3801(2107-380110-11).
Электро – механическая комбинация приборов 2107-380110-11 (151.3801) выполняет функцию отображения всех необходимых водителю параметров автомобиля.
Тахометр 2107-3815020 (ВАЗ 2107) – это измерительный прибор, предназначенный для измерения количества оборотов двигателя автомобиля и всех его вращающихся частей. Измерение осуществляется в единицу времени, или соответственно линейной скорости движения.
Основная задача тахометра 24.3813010-01 (ВАЗ 2107) – это помощь выбора правильной передачи, что положительно влияет на срок работы двигателя. Когда стрелка тахометра приближается к красной отметке, необходимо переключиться на повышенную передачу.
Кроме того автовладельцы применяют для регулировочных работ, как на холостом ходу, так и для контроля частоты вращения вала двигателя во время движения.
Физический принцип работы тахометра заложен в подсчете числа импульсов, которые регистрируются датчиками, порядка их поступления, а также пауз между этими импульсами. При этом подсчет количества импульсов можно выполнить различными методами: в прямом, в обратном и в обоих направлениях. Полученные результаты, обычно, трансформируются в нужные нам величины. Такой величиной можно считать часы, минуты, секунды, метры и тому подобное.
Конструкция всех тахометров позволяет обнулять полученные значения. Точность данных результатов измерений достаточно условна, около 500 об/мин, самые точные электронные тахометры измеряют с погрешностью до 100 об/мин.
— Диапазон показаний, об/мин: 0-8000;
— Напряжение питания, В: 12;
— Адрес входного сигнала с первичной цепи системы зажигания;
Установка тахометра 24.3813010-01 может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.
Другие артикулы товара и его аналогов в каталогах: 21070381502000, 24.3813010-01.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить тахометр в комбинации приборов у автомобиля ВАЗ 2107.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Назначение и принцип действия
Тахометр предназначается для считывания показаний об оборотах силового агрегата за единицу времени. Система считывания оборотов работает по простому принципу. В ее основе импульсный датчик, который подключен к катушке зажигания. У карбюраторного и инжекторного двигателя, этот датчик расположен одинаково, на корпусе контактора. Двигатель автомобиля ВАЗ-2107 имеет 4 цилиндра. Отсюда следует, что за один оборот контактного бегунка, выдается 4 импульса. Это количество передается на тахометр. Двигатель при холостых оборотах выдает около 800 оборотов в минуту, значит 800 коротких импульсов. Чем выше количество оборотов, тем больше импульсов передается на табло.
Подключение тахометра двух типов силовых агрегатов отличается. На карбюраторных силовых агрегатах, тахометр подключен напрямую к контактору и тахометру. Печатная плата получает данные и двигает стрелку прибора. Инжекторные двигатели имеют бортовой компьютер, а значит все импульсы попадают сначала в него, обрабатываются и перенаправляются приборной панеле. Также в этой системе задействованы датчики скорости, холостого хода, детонации. Выход из строя любого из них, сказывается на общей работе мотора.
Замена тахометра самостоятельно: инструкция
О том, что требуется провести обслуживание либо ремонт тахометра, владельцы ВАЗ-2107 в основном вспоминают в том случае, когда прибор вышел из строя.
Замене прибора предшествуют следующие моменты:
- Нужно отключить аккумулятор. Отверткой (плоской) поддеть и извлечь 3 рукоятки, вмонтированные на переключателе управления отопителем.
- Далее следует открутить гайку, которая держит рычаг сброса параметров одометра, и демонтировать шайбу, закрепленную за ней.
- Затем при помощи той же отвертки надо поддеть заглушку болта, удерживающего приборку. Когда она снята, нужно выкрутить винт, который фиксирует щиток к держателю центральной консоли.
- Теперь стоит отодвинуть правый участок приборки на максимум, а затем извлечь левый. Таким образом вам удастся получить подступ к щитку сзади. Далее понадобится отсоединить все трубки и разъемы, подсоединенные к щитку.
- Далее можно приступать к демонтажу приборной панели. Сняв тахометр, впору установить новый. При правильном подсоединении установленное устройство будет функционировать.
Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками
Как работает?
Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.
Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.
Схема подключения шестерочного тахометра
Где находится?
Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.
Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.
Возможные неисправности
Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).
В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.
Диагностику можно произвести так:
- Отключите проводку, питающую прибор.
- Поверните ключ в замке зажигания.
- Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.
Особенности подключения
Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.
Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:
- Кабель белого цвета необходимо для соединения подсветки.
- Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
- Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
- Коричневый проводок подключается к выводу К+ на катушке.
- Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
- Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

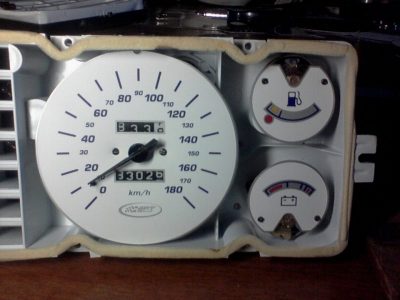

Видео «Тюнинг шестерочного тахометра»
Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).
