Дополнения к конструкции
Наличия одного лишь багажника в классическом его виде недостаточно для транспортировки лодки. Необходимо внести некоторые конструктивные доработки, которые позволят производить погрузку и разгрузку лодки, а также повысить надежность ее крепления. Не стоит забывать, что высота автомобиля и рост человека существенно влияют на выполнение всех манипуляций, которые придется провести, чтобы водрузить плавсредство на крышу. Усовершенствование багажника – дело лично каждого, но при частых путешествиях велика вероятность того, что лодка поцарапает поверхность. Необходимо эту вероятность свести к минимуму.
Полезно будет обратиться к опыту изготовителей прицепов для водного транспорта. На платформу устанавливаются ложементы, на которых удерживается лодка. Нечто подобное необходимо сконструировать на крыше автомобиля. Сами рейлинги с этой функцией вряд ли справятся.
- Во-первых, большинство из них сделано из алюминия или покрыто пластиком, а испортить внешний вид «брутального тюнинга» вряд ли кто захочет.
- Во-вторых, ложементы изготавливаются под размер конкретной лодки, и не факт, что габариты рейлингов подойдут для конкретного случая.
- В третьих, ложементы позволят увеличить площадь опоры лодки, в противном случае ее потоком ветра может сорвать с креплений.
Ложементы можно изготовить из деревянного бруса 40х50 мм или из металлического профиля. Основная задача заключается в том, чтобы место соприкосновения лодки и ложемента перестелить мягким материалом. Для этих целей отлично подходит теплоизоляция труб. Она имеет пористую структуру и не повредит ПВХ. Материал, покрывающий брус или профиль, скрепляется пластиковыми хомутами. Торцы ложементов закрываются декоративными колпачками.
Если платформа под лодку уже готова, самое время подумать о погрузке или разгрузке. Как мы уже отмечали, уровень сложности этих манипуляций зависит от высоты машины и роста человека. Дело в том, что некоторые любители умудрялись грузить и разгружать лодки, причем не самые маленькие, в одиночку. Алгоритм выглядит следующим образом:
- Поднести лодку транцем к задней части автомобиля соосно с ним.
- Уперев транец в землю, поднять лодку на носовую часть и облокотить ее о торцы ложементов.
- Широким хватом рук взять лодку и, приподнимая, затолкнуть на крышу.
Мы бы не рекомендовали такой способ погрузки, так как материал ПВХ может повредиться о торцы ложементов. К тому же, при подъеме на крышу лодка представляет собой рычаг и в некоторых условиях придется прикладывать достаточно большие усилия.
Основываясь на опыте, которым делятся владельцы лодок на различных форумах, можно найти оптимальное решение этого вопроса. В задней части платформы между ложементами крепят поперечину, на которую монтируют колеса. Эти колеса берут от детского велосипеда, коляски, старой игрушки. Главное, чтобы диаметр был достаточным для качения лодки (трение качения гораздо ниже трения скольжения), но не настолько большим, чтобы не цеплять за крышу автомобиля.
Когда грозит штраф за багажник на крыше?
Если рассмотреть 9-е приложение Технического регламента, можно изучить все допустимые изменения. Также можно понять, что съемный багажник который установлен согласно заводским инструкциям, является грузом, съемным элементом. Он не может рассматриваться как часть транспортного средства.
Если же он приварен, это уже часть автотранспорта. А следовательно в конструкцию машины были внесены изменения за которые нужно отчитываться. Так, согласно статьи 7.18 ПДД водитель не имеет права без согласования с ГИБДД вносить конструктивные изменения в ТС. Если даже часть конструкции приварена и не снимается — это часть транспорта. Если же есть возможность снять багажник и имеются сертификаты завода производителя, то он уже не попадает под действие данной статьи и проблем возникать не должно.
Чтобы убедиться в том, что вы приобрели именно необходимое, стоит посмотреть есть ли наклейка с сертификацией. Если она имеется, это будет главный ответ всем тем, кто попытается вас оштрафовать. Если же у вас несертифицированный багажник, то инспектор вправе привлечь вас к административной ответственности согласно ст. 12.5 КоАП, штраф составит 500 рублей.
Топ 5 рекомендаций, как перевозить надувную лодку на крыше авто
Выбравшим вариант транспортировки судна, а особенно так до мест рыбной ловли доставляют лодки ПВХ, на крыше персонального транспортного средства, пригодятся эти полезные советы.
Главная тонкость – сохранить баланс мобильности и компактности с безопасностью перевозки надувной лодки. Судна из ПВХ удобно перемещать в спущенном виде, поскольку те помещаются в рюкзак. Вместе с тем, рыбакам сложно совладать с соблазном сделать все по-быстрому. А именно практичнее, куда менее затратно по времени и усилиям, перевозить лодку, не спуская: в состоянии собранном, подготовленном к эксплуатации.
Основных причин к тому, как перевозить надувную лодку закрепленной на крыше, две:
- Значительная экономия топлива и наилучшая манёвренность. Выгода весьма ощутима. Прицепом сложно управлять, особенно снижается проходимость по бездорожью. Не последнее дело – удобно встать на парковку, не вытягивая за собой груженый «вагон». Особенно перечисленное касается маршрутов дальнего следования, на которых рыбаки-любители несообразно больше теряют, чем получают от прицепного груза.
- Повышенная мобильность и компактная готовность к спуску на воду, без лишних усилий и приспособлений, что предельно актуально на малых дистанциях 10 -20 км.
Если персональная ситуация укладывается в вышесказанное, стоит ознакомиться с пятеркой бесценных советов, позволяющих правильно и безопасно закрепить лодку.
Топ пять народных моделей лодочных автоприцепов
1. Модель: МЗСА 81771B.101-05
Автоприцеп для транспортировки надувных лодок и гидроциклов
Прицеп для перевозки малогабаритных лёгких надувных лодок обладает достаточной грузоподъёмностью, чтобы принять «на борт» и гидроцикл. Подвижная система позволяет правильно распределить вес плавсредства. Антикоррозийное покрытие надёжно защищает металлические части от воздействия воды во время погрузки и разгрузки. Модель считается частично разборной: имеет съёмное дышло, за счёт чего занимает меньшее пространство.
Характеристики:
- максимальная длина лодки 3,4 м;
- грузоподъёмность 570 кг;
- одноосный (два колеса).
Цена: 42 500 рублей.
2. Модель: МЗСА 81771C.101-05
Автоприцеп универсальный для малогабаритных лодок
Одна из самых востребованных моделей. Прицеп обладает рядом неоспоримых достоинств: сравнительно небольшая стоимость, лёгкость каркасной конструкции, щадящее покрытие ложементов. На него помещается большинство самых ходовых «народных» лодок. Прицеп устойчив, оборудован ручной лебёдкой, которая пригодится, если ваша лодка оснащена мотором.
Характеристики:
- максимальная длина лодки 3,9 м;
- грузоподъёмность 560 кг;
- одноосный (два колеса).
Цена: 43 100 рублей.
3. Модель: ЛАВ-81015В
Автоприцеп для перевозки надувных лодок
Специализированная модель, предназначена именно для надувных лодок. Имеет характерный расширенный упор для носовой части. Ложементы обтянуты ковролином, оберегающим днище от истирания. Светотехника смонтирована на единой съёмной панели, легко снимается перед спуском судна на воду.
Характеристики:
- максимальная длина лодки 3,5 м;
- грузоподъёмность 520 кг;
- одноосный (два колеса).
Цена: 41 000 рублей.
4. Модель: 8213 B5
Автоприцеп серии «Водник»
Унифицированная модель одинаково хорошо подходит для перевозки объёмных надувных ПВХ-лодок и других видов водного транспорта. Прицеп оборудован самосвальной системой, облегчающей спуск судна на воду. Регулируемые ложементы подстроятся под днище лодки максимально эргономичным образом.
Характеристики:
- максимальная длина лодки 5 м;
- грузоподъёмность 540 кг;
- одноосный (два колеса).
Цена: 47000 рублей.
5. Модель: МЗСА 81771G.011-05
Автоприцеп для водного транспорта
Один из лучших автоприцепов в своём классе. Лёгкий, прочный, маневренный. Хорошая проходимость по просёлочным дорогам и минимальная нагрузка на ваш автомобиль. Прицеп отлично подходит для надувных лодок и для других моделей.
Характеристики:
- максимальная длина лодки 4,75 м;
- грузоподъёмность 475 кг;
- одноосный (два колеса).
Цена: 62 200 рублей.
Почему выбирают этот способ?
Есть несколько причин, по которым некоторые предпочитают возить лодку ПВХ на крыше автомобиля. Преимущественно этот вариант выбирают в том случае, если нужно доставить плавательное средство на небольшое расстояние (до 20 км.).
Также перевозка лодки ПВХ на крыше автомобиля обходится намного дешевле. В таком случае рыбак сэкономит топливо, поскольку сможет обойтись без прицепа, который на дальнем маршруте или бездорожье не обладает нужной маневренностью и проходимостью. В целом перевезти на багажнике плавательное средство будет несложно, если грамотно его зафиксировать и соблюдать основные правила. О том, как закрепить лодку ПВХ на крыше автомобиля далее.
Выбор автоприцепа
При осуществлении выбора устройства по перевозке лодки из ПВХ следует остановить свое внимание на моделях производителей с хорошей проверенной репутацией. Кроме этого не стоит забывать о мощности, а также функциональных способностях собственного автомобиля
Совет! В технической документации вашего авто прописан максимальный вес, который допустим для прицепа.
Критерии выбора автоприцепа:
Рама – это несущая часть, поэтому она должна выносить большую нагрузку
Обратите внимание, чтобы базовый металл конструкции не был слишком тонким, поскольку из-за постоянной тряски все крепежные элементы расшатаются, а со временем и вовсе повылезают. Устройство должно иметь антикоррозийное покрытие (оцинковано или окрашено).
Колеса
Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге. Если идентичных колес нет, тогда используйте для конструкции покрышки без камер.
Совет! Для перевозки лодок с большим весом следует покупать колеса с грузовой маркировкой.
Автономная система торможения – это обязательный атрибут для устройств с весом свыше 750 кг.
Элементы световой сигнализации. Автоприцеп должен быть оборудован стоп-сигналами, фонарем, подсвечивающим номерной знак, и поворотниками.
Лебедка – специальное устройство, которое позволяет вытащить из воды и погрузить лодку. Тщательно осмотрите носовой упор, прикрепленный к дышлу. Когда сварочные швы очень заметны, то о качестве речи быть не может. Проверьте механизм и проследите, чтобы трос и ремни не терлись об ближайшие элементы и об ПВХ. При ручном механизме у ручки должен быть свободный ход.
Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге
Лодочные прицепы
Если вы заядлый рыбак, либо вы часто используете лодку по иному назначению, есть смысл приобрести специальное прицепное транспортное средство для машины.
Такие конструкции адаптированы под определенные задачи, имеют специальные системы крепления и дополнительное оборудование.
Тут есть два основных момента. Во-первых, прицеп точно предназначен для транспортировки водного транспорта, а потому здесь с завода есть все необходимое. Никакой переделки и доработки делать не нужно.
Но есть и во-вторых. Такие ТС ограничены практически только возможностью перевозить лодки. Для других целей их применять не получится.
Это интересно: Прогулочно-туристский катер Амур-М: изучаем обстоятельно
О транспортировке лодки с использованием багажника

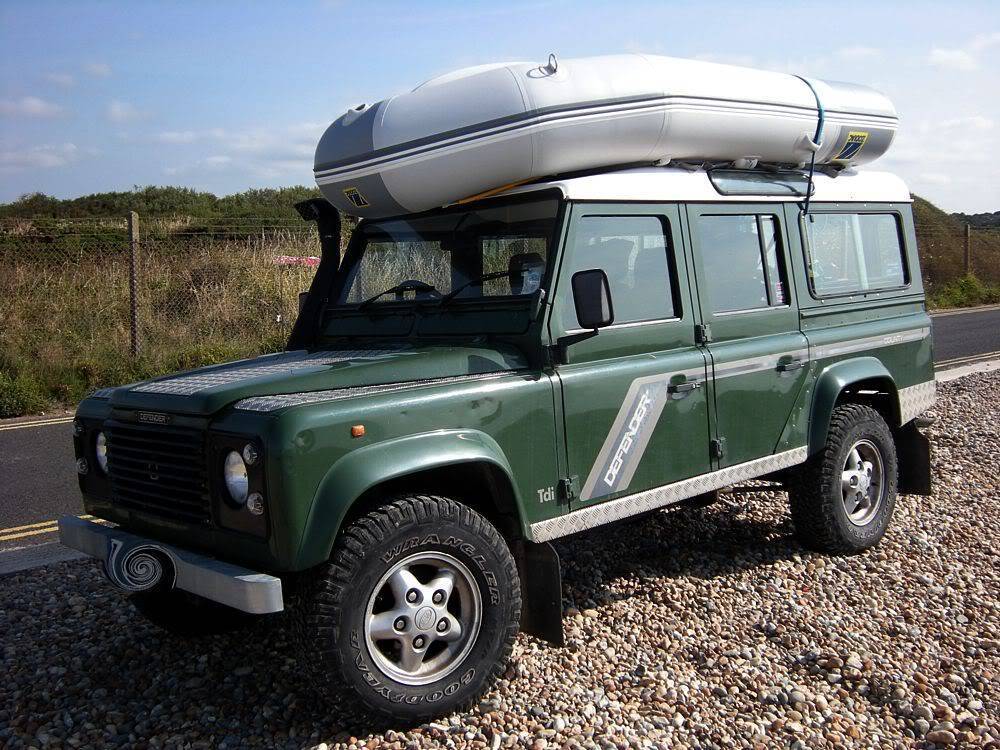

В отличие от штатного, расположен, как правило, багажник для лодки ПВХ на крыше автомобиля. Он представлен в виде своеобразной рамки из поперечных и продольных штанг.
Как утверждают специалисты, без этой конструкции лучше не начинать транспортировку. Примечательно, что есть машины с уже установленными заводскими рейлингами. Однако и для перевозки на таких автомобилях не помешает воспользоваться дополнительными поперечинами. В специализированных магазинах можно найти немало вариантов таких багажников.
Чтобы не ошибиться с выбором, обратите внимание на такие параметры как нагрузка и метод крепления. В целом лодки весят в пределах 50-80 кг
То, как крепить багажник, будет зависеть от марки машины. Например, на классические отечественные ВАЗы и “Нивы” багажники крепят к водостокам. Универсальную конструкцию можно установить в любом месте. Есть автомобили с пластиковыми заглушками у водостоков. Заводом-изготовителем предусмотрены специальные участки для монтажа поперечин.
Недостаток такой конструкции заключается в том, что соединение продольных реек осуществляется в каком-либо определенном месте, из-за чего владелец лишен возможности изменять габариты багажника. Есть багажники, для монтажа которых вам не нужно будет сверлить специальные отверстия. Например, в “Ниве-Шевроле” в водостоке под резинкой есть несколько мест для монтажа кронштейнов. Судя по многочисленным потребительским отзывам, большой популярностью пользуются багажники с магнитами. Такой способ крепления считается самым простым.
Перевозка судов – грамотный подход к делу
Устройство для перевозки лодки в обязательном порядке должно оснащаться лебедкой, с помощью которой можно вытаскивать лодку из воды и спускать ее на воду.
Второй и не менее важный аспект – наличие тормозной системы. Стоимость устройства напрямую зависит от габаритов.
Перевозить лодки можно как с двигателем, так и при его отсутствии. Несмотря на это, водителю следует учитывать габариты транспортного средства и аккуратно вести авто.
Чтобы перевезти приспособление для транспортировки лодки, достаточно придерживаться нормального скоростного режима, который не превышает 80-90 км/ч.
Транспортировка моторизированного плавсредства осуществляется гораздо проще с прицепом. Можно загнать прицеп в воду, и отцепив судно, аккуратно спустить его.
Это особенно просто на ровной дороге. На ровном дорожном покрытии можно не поднимать мотор и оставить его в вертикальном положении.
Передвижение с лодочным прицепом по грунтованной ухабистой дороге требует более осторожного подхода. Необходимо надежно зафиксировать судно
Если мотор закреплен на катер или лодку, его необходимо надежно закрепить на транец болтами. Чтобы сохранить винт целым, требуется наклонить его и привести в горизонтальное положение.
Что следует учесть при перевозке
- Надувные лодки крепятся с помощью эластичного резинового троса плоского сечения. Он не повредит пвх и поможет избежать люфта при перепаде внутреннего давления в баллонах лодки: известно, что при понижении температуры, даже незначительном, плотность воздуха резко падает. Актуально в период резких перепадов дневной и ночной температур.
- Лучше всего использовать брезентовый чехол. Он защитит ПВХ от случайных повреждений во время пути. Ветки и сучки на просёлочной дороге, отлетающие камушки на грунте – неприятные моменты, которые легко предотвратить.
- Альтернатива чехлу – прицеп с крытым верхом. По сути, он представляет собой жёсткий футляр и имеет универсальное назначение: модель годится для перевозки любой техники и предназначена для защиты от погодных условий, случаев воровства и вандализма.
- При перевозке надувной лодки с мотором необходимо этот мотор закрепить к раме автоприцепа. Воспользуйтесь специальными фиксаторами. Таким образом, вы уменьшите нагрузку на днище лодки и предотвратите преждевременное истирание ПВХ-ткани.
Надувная лодка и «лодочный» прицеп
Прицепы с роликами при перевозке лодки из ПВХ отпадают сами собой по вполне понятным причинам. Остаются прицепы с ложементами (или сланями, как иногда их называют). Естественно, что лодку на прицепе с ложементами можно перевозить только в положении «килем вниз». Но даже в этом случае лодку, особенно больших размеров (4,5 м и более), не стоит в некоторых случаях затаскивать на прицеп с помощью лебедки — есть риск испортить ткань днища, так как большинство подобных прицепов «грешат» острыми торцами балок. Если прицеп имеет загибы ложементов, то в этом случае задача немного упрощается, правда, все зависит от конкретной конструкции лодки и прицепа.
Если на лодке имеется усиление в виде полос ПВХ, проходящих вдоль баллонов в местах стыка днища и бортовых баллонов, то вытащить лодку из воды можно, воспользовавшись лебедкой, если, конечно, ложементы не погружены в воду.
Для того чтобы лодка прожила как можно дольше, прицеп стоит подготовить к ее перевозке. Опыт показывает, что правильное расположение ложементов относительно киля поможет сохранить лодку при долгих перевозках по неровным дорогам. Ложементы должны находиться в таком положении, чтобы большая часть бортовых баллонов опиралась на них. При этом транец лодки не должен выступать за кромки ложементов, особенно если лодка транспортируется вместе с мотором.
При транспортировке лодки с установленным на транце мотором его надо прочно крепить в раме прицепа либо фирменной штангой-фиксатором, либо каким-нибудь самодельным устройством, которое не позволит ему «болтаться» вместе с транцем. Для этого достаточно сделать простейший упор из фанеры или доски, который одним краем будет упираться в раму прицепа, разумеется, с фиксацией, а другой — фиксировать «ногу» мотора.
Если позволяют средства и есть навыки, то можно изготовить специальные, большой площади и длины, накладки на ложементы — свеобразные кильблоки. Это поможет хотя бы немного уменьшить давление на лодку в местах соприкосновения с ложементами и устранить возможность перетирания ПВХ-ткани во время движения.
На прицепе с ложементами лодку также надо хорошо закреплять и во время перевозки периодически проверять крепление
Это важно, так как при перепадах температуры воздуха давление в баллонах изменяется достаточно быстро, и крепеж будет ослабевать
Полезно лодку закрыть транспортировочным тентом, который, конечно, следует прочно закрепить. Его наличие позволит перевозить в лодке легкие, но объемные грузы, разумеется, если они также будут как-то закреплены.
Два слова о самом прицепе. Для перевозки надувной лодки надо приобретать прицеп с достаточно мягкой подвеской. То есть, если прицеп рессорный, то рессоры должны быть длинными и «мягкими», если подвеска основана на резиновых жгутах, то стоит посмотреть, насколько она мягко работает.
Если же подвеска жесткая, прицеп будет скакать по всем выбоинам, что создаст не только сложности с управлением, но и самой лодке достанется, как говорится, на орехи. Исправность амортизаторов, если они предусмотрены конструкцией, и их жесткость также имеет смысл проверять регулярно.
На самом деле перевозка надувной лодки на лодочном прицепе может кому-то показаться нонсенсом, в этом случае проще использовать, к примеру, РИБ. И на волнах он ведет себя спокойнее, и в обслуживании немного проще. Но каждый делает свой выбор сам, поэтому и появился этот краткий материал, содержащий практические советы, тем более что в современных экономических условиях многим не по средствам покупка дорогой лодки из стеклопластика.
И. Лагутин, «КиЯ», 2009 г.
Поделитесь этой страницей в соц. сетях или добавьте в закладки:
Разновидности прицепов – рассматриваем все варианты
Всего, на современном рынке, представлены два вида прицепов для перевозки лодок:
- прицеп грузового типа;
- прицеп лодочного типа.
Прицеп грузового типа – бытовое устройство, которое предназначено для погрузки и перевозки лодок к водоемам. Главный минус такого устройства заключается в сложности погрузки – чтобы загрузить и зафиксировать плавсредство, вам потребуется обратиться за сторонней помощью.
Второй немаловажный нюанс – невозможность спуска лодки непосредственно с прицепа. Изначально надо разгрузить ее на землю, и только потом перетащить к воде.
Прицеп лодочного типа – специализированное устройство, имеющее две продольные трубы из металла (ложементы), которое адаптировано для перевозки катеров, лодок и гидроскутеров. В данном случае, плавсредство можно спустить на воду прямо с прицепа.
Следует отметить, что прицепы лодочного типа различаются по конструктивным особенностям:
- плоскодонные – прицепы такого типа применяются для перевозки гидроскутеров и плоскодонок;
- рамные – прицепы, призванные перевозить лодки и суда, имеющие киль.
Прицепы для транспортировки лодок, катеров и скутеров подразделяют по количеству осей.
Встречаются:
- модели с одной осью;
- прицеп с двумя осями.
Модели с одной осью – сравнительно дешевле двуосных прицепов, но создают ряд проблем в процессе перевозки плавсредств на поворотах.
Следует учесть, что приобретая одноосный прицеп, необходимо грамотно соотнести его длину с размером лодки – в противном случае, может получится рычаг и масса лодки с мотором будет приподнимать заднюю часть авто.
Прицепы с двумя осями – более дорогие конструкции, но при этом отличаются хорошими характеристиками маневренности, проходимостью, балансом и грузоподъемностью. Такие изделия идеально подходят для транспортировки моторных лодок.
Как перевозить лодку на прицепе
Итак, сперва нужно определиться, повезете вы лодку с мотором или без. Для лодок с твердыми корпусами (пластик, сталь, композиты) его можно оставить на транце, а вот в случае с лодками из ПВХ (особенно при перевозке по грунтовке) мотор стоит снять. Дело в том, что он значительно увеличивает вес лодки, а с ним растет и давление на материал в точках крепления. В результате даже на небольшой скорости можно протереть и деформировать материал. Многие судовладельцы просто кладут мотор на пол лодки, однако помните, что при этом его обязательно нужно закрепить.
Для закрепления лодки на прицепе подойдут специальные стропы с механизмом натяжки. Схем крепления множество, но очень желательны как минимум две поперечные стропы в ключевых местах: около перехода бортов в носовую часть и чуть не доходя до транца. Также часто используется стропа и для фиксации носовой части, ведь если в ней есть крепеж, глупо им не воспользоваться.
Популярен также вопрос о том, как перевозить лодку на прицепе: килем вверх или килем вниз? Оба варианта возможны, но при этом необходимо учитывать несколько нюансов:
- При перевозке килем вверх вы можете быть спокойны за дно лодки, которое не будет контактировать с частями прицепа. Но скорее всего придется убирать съемные элементы вроде лавочек, чтобы при езде они не выскользнули из пазов. Кроме того, если нос задран вверх, его придется чуть спустить, чтобы опора была именно на баллоны.
- При перевозке килем вниз судно стоит в «естественном» своем положении, что позволяет не спускать лодку и при желании оставлять на транце мотор. Также такой способ проще в плане погрузки и разгрузки, но не рекмоендуем класть тяжелые предметы внутрь, так как они могут протереть дно.
