Ледобур из шуруповерта своими руками

Какой редуктор подходит для сборки?

Бур из бензопилы необходимо укомплектовать подходящим редуктором. Нередко для этого используется механизм от старого ненужного электрического оборудования. Выбранный редуктор на бензопилу для бура должен соответствовать определенным характеристикам.

К ним относиться:

• способность к прямому вращению;
• передаточное число в диапазонах 1:25–1:50;
• как вал, так и хвостовик элемента, должны непрерывно вращаться в одном определенном направлении.

Самодельный мотобур из бензопилы лучше всего изначально оборудовать тем редуктором, который создает передаточное число 1:30. При этом вал механизма должен составлять прямое продолжение ротора бензомотора.

Ледобур из шуруповерта самостоятельно как сделать из подручных средств

Схема изготовления рассматриваемой насадки достаточно проста. Для этого необходимо взять бур для проделывания отверстий в грунте под установку столбиков, и по его подобию изготовить устройство для бурения льда. Основные составляющие будущего приспособления:

1. Режущая часть — это головка, которая предназначена для углубления инструмента в толще льда и прорезывания прочного ледового покрова. В качестве режущей части используются заточенные пластины из твердых сталей (лучше использовать легированную или инструментальную)
2. Шнековая часть — имеет витковую конструкцию, главным назначением которой является поднятие слоя льда, прорезаемого режущей частью, наружу
3. Вал — это основание, на котором крепится шнек, а также с его помощью происходит соединение насадки с электроинструментом

Чтобы не изготавливать самостоятельно ледобур, его можно купить. Продаются они для сверления льда вручную, и после покупки останется лишь выполнить незначительную переделку для соединения электроинструмента со шнеком. Однако далее рассмотрим процесс, как можно сделать самостоятельно ледобур, и соединить его с шуруповертом. Чтобы изготовить самодельный бур для льда, понадобится взять такие материалы:

• Труба стальная пустотелая диаметром 15-20 мм
• Стальные пластины, из которых будет изготавливаться шнек. Сразу нужно отметить, что листовая сталь в виде оцинковки не подойдет. Для таких целей нужен материал, толщиной не менее 1,5-2 мм. Если не учесть это требование, то шнек просто «сожмет» при эксплуатации инструмента
• Стальные ножи или пластины, которые будут закреплены на конце шнековой части

Из инструментов понадобится взять шлифовальную машинку для зачистки листового материала, а также сварочный аппарат и болгарку. Дрель может пригодиться, чтобы просверлить отверстие для соединения шуруповерта с насадкой, а также закрепления ножей.

На начальном этапе производится шлифовка листового материала. Это делается для того, чтобы по окончанию работ можно было вскрыть материал покрасочными веществами. Это позволит продлить срок службы самоделки (исключив появление коррозионных процессов), а также исключить его преждевременное разрушение. Процесс изготовления выполняется в такой последовательности:

1. Сначала нужно отмерить необходимую длину трубы, и отрезать ее. Оптимальная длина составляет 1 метр, чего достаточно для бурения большой толщины льда
2. На трубу приваривается листовой материал, который изгибается в форме шнека. Чтобы упростить эту задачу, следует листы порезать на кусочки по 20 см, и последовательно приваривать их к основанию трубы. Места стыков тщательно проварить, а затем зачистить шарошками или напильниками
3. Количество витков зависит от толщины льда, который планируется бурить. Обычно хватает 5-6 витков, чтобы изготовить хороший бур для льда
4. Конец трубы у головы рекомендуется заточить и заварить, чтобы вода не попадала внутрь
5. К основанию уже готового шнека приварить или присоединить режущие ножи (пластины) в количестве 1-2 штук. Если пластины две, то они должны располагаться пол одинаковым углом, что обеспечит высокую производительность устройства
6. В завершении изготавливается крепление на хвостовике для соединения с переходником и патроном электроинструмента

На этом процесс изготовления ледобура завершен, и остается только зачистить сварочные швы, и произвести окрашивание насадки для обеспечения дополнительной защиты. После высыхания краски, можно отправляться на испытания. Как показывает практика, таким способом изготавливает себе буры для льда каждый третий заядлый рыбак. Пришло время реализовать задумку самостоятельно, ведь в этом нет ничего трудного. Если возникают трудности с изготовлением шнека, то можно обратиться за помощью к опытному сварщику, который изготовит шнек любой формы и размера. Видео по изготовлению рассматриваемого устройства в материале.

Это интересно! Чтобы не потерять самодельный бур, который может выскочить из патрона и пойти на дно (в прямом смысле), следует к хвостовику приварить большого диаметра шайбу. Диаметр этой шайбы должен быть больше размера отверстия, которое высверливается ледобуром. При соскакивании насадки с патрона, шайба будет задерживать его, тем самым исключая «уход ко дну».

Памятка бурильщика

Креативные изобретатели могут смонтировать мото-, электробур на тележке. Если инструмент часто используется в хозяйстве, это будет удобно.

Перед самостоятельным изготовлением мотоинструмента просчитайте возможные затраты (редуктор, бур, шнек, ножи).

Сравните со стоимостью нового шнека. Если разница в пользу самоделки будет значительной, есть смысл прилагать усилия к его изготовлению.

Редуктор не зря считается важнейшим элементом мотобура. Количество оборотов на выходе должно соответствовать требованиям комфортности работы.

Высокое число оборотов будет держать бурильщика в напряжении, и шнек продолжит вращение даже после выключения устройства. Это опасно.

С другой стороны, низкие обороты ведут к удлинению временного отрезка, который требуется для выполнения определенной задачи. Руки и спина будут уставать.

Правильно подобранный редуктор – залог вашей «дружбы» с мотобуром.

Из следующей статьи можно узнать интересные технические характеристики башенного крана КБ-403.

По следующему адресу https://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/kakoy-luchshe-priobresti-mini-kultivator-dlya-dachi.html для вас подготовлена статья, позволяющая определиться с выбором ручного культиватора для дачи.

Не налегайте на инструмент в процессе бурения. Бывает тяжело с ним совладать, особенно когда шнек попадает на камень. Будьте готовы к этому и держите дистанцию.

Несоблюдение техники безопасности грозит одинаковыми последствиями вне зависимости от того, с фабричным или самодельным инструментом вы работаете.

Перед работой разомните кисти рук – будете устойчивее к капризам мотобура.

Если на вашем чердаке завалялись старые бензопилы, ручные буры, дрели, болгарка, не спешите от них избавляться.

Эти инструменты помогут смастерить новое дорогостоящее устройство, которое откроет перед вами широкие возможности.

Информацию, полученную при просмотре видео, можно применить на практике — при создании мотобура своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кораблик спиннингиста

Если в вашем арсенале имеется самодельный или фирменный карповый кораблик, то и его можно использовать как кораблик для троллинга. Единственное, нужно, чтобы судно не двигалось дополнительно, а лишь поддерживало ход вашего плавсредства. Радиоуправлением стоит воспользоваться лишь в момент отправления и возвращения снасти на борт лодки.

Практикуется также применение маленьких односоставных корабликов для троллинга. Для этого достаточно вырезать из пенопласта и оснастить двумя карабинами параллелепипед. Один край у него скругляют, другой наоборот – заостряют. Получается такая конструкция, как на фото.

Мотобур из дрели

Среди подручных приспособлений, которые можно использовать для создания подобного рода инструмента, следует упомянуть стандартную дрель. Данный вариант несколько менее практичен по причине меньшей мощности, а также из-за питания изделия от сети. Для его создания потребуется:

• редуктор;
• дрель необходимой мощности;
• шнек;
• крепежные элементы.

Для подобных целей оптимальным вариантом дрели станут модели, чья мощность превышает показатели в 2 кВт, иначе готовая конструкция не сможет обрабатывать умеренно-твердую почву/лед.

Процесс изготовления

Процедура изготовления подобного агрегата аналогична предыдущим вариантам — достаточно соединить необходимые элементы в нужной последовательности посредством крепежа

При этом важно убедиться в совместимости используемого оборудования. Если планируется сделать максимально функциональный прибор, рекомендуется использовать не стандартную дрель, а перфоратор, оснащенный реверсом

Достоинства самодельного электроледобура

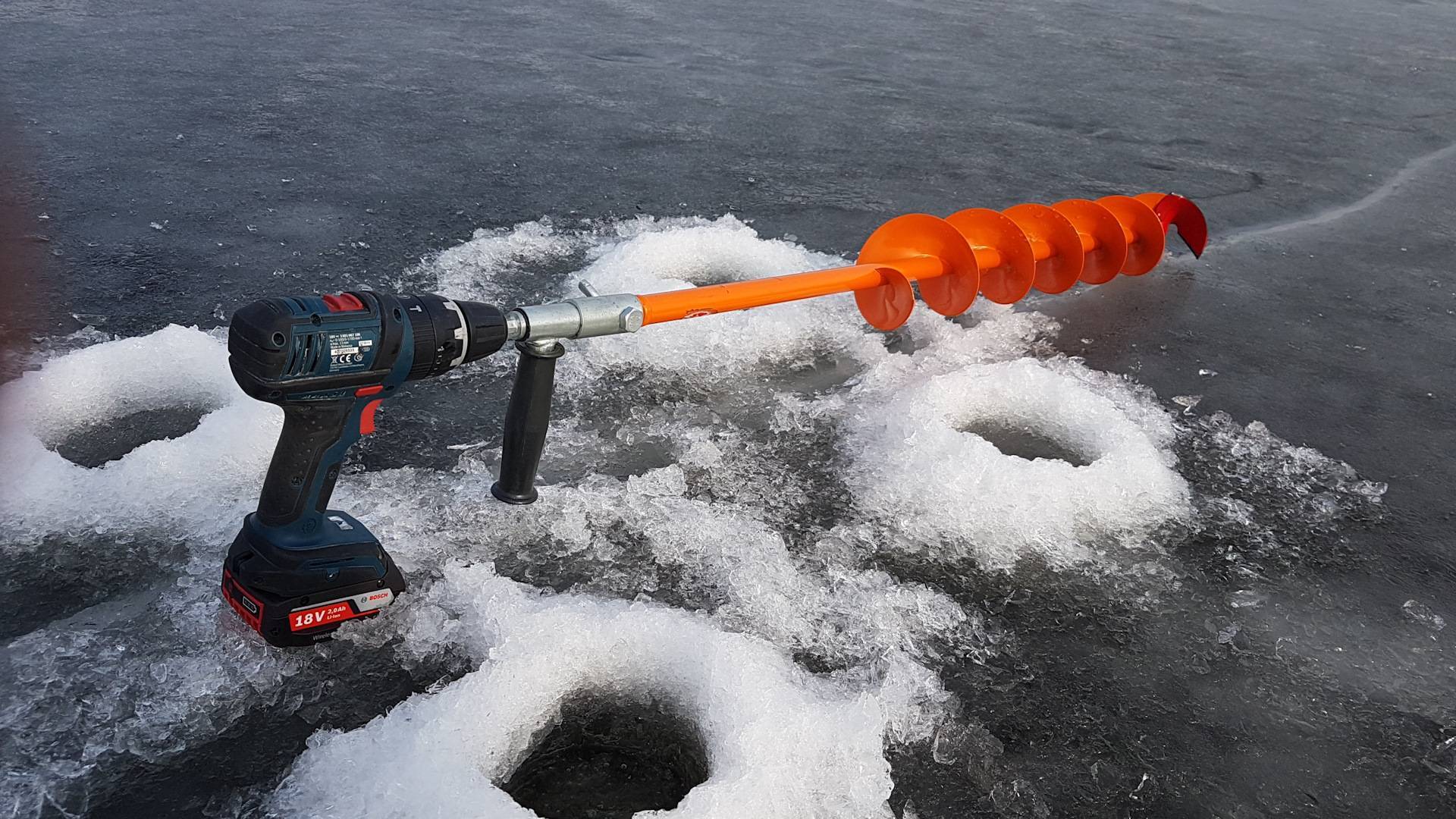

Автоматизированное самодельное устройство, сделанное из шуруповёрта, отличается множеством преимуществ перед изделиями, купленными в магазине. К основным достоинствам стоит отнести:

• самостоятельное присоединение электрического привода обходится намного дешевле, чем покупка заводского изделия;
• процесс изготовления требует минимум расходных материалов и стандартный комплект инструмента;
• усовершенствование обычного бура проходит, в домашних условиях, без привлечения сторонних специалистов.

Результатом стараний домашнего мастера станет отличное автоматизированное устройство для бурения льда любой толщины, которое превратится в незаменимого помощника рыболова на зимней рыбалке.

Чтобы изделие для бурения льда, изготовленное своими руками, справлялось с поставленными задачами, важно правильно выбрать модель шуруповёрта с большими показателями мощности. Использование слабого инструмента приведёт к проблемам при бурении лунки в толстом слое льда

Учитывая, что ледоруб должен быть мобильным, нужно покупать электроинструмент с аккумуляторной батареей. Также электропривод должен обладать максимальной физической прочностью и надёжностью. Он должен противостоять различным нагрузкам, механическим ударам и прочим неприятностям, которые случаются на рыбалке.

Электроинструмент для самодельного ледобура должен соответствовать следующим характеристикам:

• Параметры крутящего момента в районе от 80 до 90 Н/м. Опытные рыболовы считают, чем больше этот показатель, тем проще справляться с сухим и толстым слоем льда.
• Параметры напряжения аккумулятора от 18 до 36 вольт в зависимости от модели шуруповёрта. Напряжение напрямую влияет на мощность электроинструмента, а значит, чем оно больше, тем лучше.
• Ёмкостные показатели аккумуляторной батареи. Желательно, чтобы шуруповёрт для рыбалки оснащался аккумулятором на 4 А·ч. Это позволит максимально долго использовать бур без подзарядки.

Отличным изделием является мощный шуруповёрт для ледобура марки Bosch. Также можно использовать хороший японский электроинструмент торговой марки Makita. Хотя всё зависит от финансовых возможностей и предпочтений рыболова. Главное, чтобы изделие подходило по мощности и ёмкости аккумулятора.

Правила ухода за ледобуром

Чтобы ледобур работал долго и был настоящим помощником рыболова, нужно:

После каждой рыбалки бур протирается сухой ветошью, даже если имеется защитное покрытие.
Хранится инструмент в специальном чехле из плотной ткани, в которой проделаны отверстия для вентиляции.
При установке на длительное хранение (на лето), обязательно смазать машинным маслом, особенно ножи.
Нельзя с ножей сбивать лед или снег. Это может послужить причиной их затупления.
Если бур состоит из нескольких частей, то необходимо обязательно смазать машинным маслом каждое место соединения.
Если крепление расшаталось, необходимо сразу же принять все меры для устранения шата.
Места, где имеются царапины, лучше закрасить, чтобы металлические части не начали ржаветь.
Техника сверления лунок не должна допускать неравномерного распределения нагрузки

Следует очень внимательно подходить к процессу сверления, обращая внимание на толщину льда. Чем качественнее и надежнее окажется шуруповерт, тем быстрее будут высверливаться лунки.

В связи с этим, можно сразу сказать, что изготовление ледобура данной конструкции, хотя и простой, требует особого внимания. Ведь лунки сверлить придется не кому-то, а самому. Чем легче и быстрее будет проходить сверление, тем комфортней окажется сам процесс рыбалки. Рыбалка должна быть организована таким образом, чтобы она представляла отдых и удовольствие, а не тяжелый и изнурительный труд.

30.03.2017

Подготовка переходника своими руками

Важно помнить, что изготовление адаптера зависит от особенностей бура. Если используется шведский бур Mora, то подойдёт переходник для ледобура под шуруповёрт следующего типа:

• для стандартной модели потребуется изделие диаметром 1,8 см;
• если используется модель Mora Nova, диаметр переходника должен составлять 2,2 см.

Также существуют переходники с ручками. Их проще использовать во время бурения льда. Модель адаптера диаметром 1,8 см от компании Higashi отлично сочетается со всеми шведскими бурами и некоторыми отечественными изделиями.

Механические ледобуры

Значительная масса рыболовов со стажем достаточно скептически относится к применению так называемых мотоледобуров, относя подобный заводской инструмент к категории браконьерского. Однако существуют те, кто получает наслаждение от использования данного снаряжения, ведь оно дает возможность значительно сократить время, необходимое на создание аккуратных лунок.

В процессе эксплуатации моторизированных ледобуров важнейшую роль играет четкое следование правилам безопасности. Особое значение имеет подбор соответствующего топлива. Поэтому, отдавая предпочтение данному варианту, останавливать выбор стоит исключительно на рекомендованных производителями марках горючего.

АСТА: число истинных особенностей «3»

Еще несколько рекомендаций

Чтобы ледобур с шуруповертом проработал длительное время, необходимо обратить внимание на несколько советов опытных рыбаков. В условиях замерзшего водоема избежать ударов и нагрузок на оборудование не удастся

Поэтому при покупке обязательно обращают внимание на качество и даже внешний вид шуруповерта. Он должен быть прочным, хорошо лежать в руке.

Чтобы в процессе бурения продлить длительность работы аккумулятора, опытные рыбаки рекомендуют держать его в кармане теплой одежды. Только при необходимости его достают и эксплуатируют в процессе бурения. Лучше взять с собой сразу 2 батареи. Одна обязательно должна находиться в тепле (в кармане), пока вторая работает.

Ознакомившись, как выбрать составные части, создать и эксплуатировать ледобур с шуруповертом, можно сделать качественное, надежное устройство. Это значительно сэкономит средства семейного бюджета. Приобретенный шуруповерт можно будет применять в иных хозяйственных целях.

Какой выбрать ледобур?

Ледобур можно выбрать:

• самодельный;
• готовый.

Самодельный ледобур

Для самодельного рыболовного ледобура понадобится:

• токарный станок;
• металлическая труба нужного диаметра;
• металлические пластины для шнека;
• качественные стальные ножи.

Сперва необходимо сварить детали между собой, затем отшлифовать. Готовый инструмент рекомендуется покрасить: так он меньше будет подвержен коррозии.

Качество сверления будет зависеть от двух факторов:

1. Закалка лезвий. Интерес представляют ножи с твердостью от 30 до 70 единиц. Такие ножи будут изготовлены либо из стали P18, либо из стали, покрытой нитридом титана.
2. Качество ножей. Правильно заточенные режущие края – залог высокой скорости сверления. Режущих краев должно быть два.

В видео с канала Михаила Сманцырева подробно рассмотрено, как делать самодельный ледобур для рыболова.

Готовый ледобур

Для соединения с шуруповертом хорошо подходят готовые ледобуры Mora (Мора). Плюс этих шведских устройств в том, что к ним легко можно приобрести штатный переходник, который надежно соединит шнек и патрон.

Модель «Mora Nova System» допускает отдельное приобретение шнека со сменной режущей головкой. Именно он соединяется с шуруповертом. Если лед толстый, можно дополнительно купить удлинитель.

Штатно в комплект к ледобуру доступны адаптеры двух диаметров:

• 18 мм – для всех моделей буров «Mora»;
• 22 мм – только для «Mora Nova System».

О том как работать ледобуром «Mora» можно узнать из видео, снятом каналом ExivBRN.

https://youtube.com/watch?v=gRmxr81kM0U

Как правильно ухаживать за самодельным ледобуром

Чтобы самодельный агрегат прослужил долго и эффективно, необходимо обеспечить за ним правильный уход. Насадка не нуждается в постоянной профилактике, и чтобы каждый год с наступлением зимы, она всегда была на ходу, следует учитывать такие рекомендации и советы по хранению:

1. Хранить в сухом помещении
2. Никогда не бросать и не заматывать насадку в целлофановый пакет или пленку, если инструмент не был просушен
3. В летний период можно обработать ледобур машинным маслом
4. Работы по сверлению отверстий во льду следует выполнять с равномерным распределением нагрузки
5. Крепко держать шуруповерт двумя руками при бурении отверстий во льду

Зная особенности и принцип изготовления самодельного ледобура, не составит труда изготовить его за один день, чтобы уже завтра отправиться на долгожданную рыбалку. Если задаетесь вопросом о том, для чего лучше изготовить насадку — шуруповерта или бензопилы, то однозначно стоит выбирать первый вариант. Бензопила имеет много недостатков, поэтому ее применение является не совсем целесообразным.

https://youtube.com/watch?v=BprFBITSNnA%3F

Люди всегда стремились облегчить себе жизнь. Это касается как профессиональной деятельности, так и бытовых проблем. Не остались в стороне и хобби, в том числе и рыбалка. Для любителей зимней ловли, особенно в регионах с достаточно суровым климатом, при значительной толщине льда на водоёме серьёзной проблемой является бурение лунок. Применяя адаптер для ледобура под шуруповёрт, рыболовы имеют возможность упростить эту работу.

Переходник для отечественного ледобура

Переходник для ледобура под шуруповерт можно сделать самостоятельно. Если инструмент, который есть в наличии, отечественного производства, подобных деталей в продаже под него не найти.

Если есть возможность, можно взять для шаблонного образца насадку торговой марки Mora. Учтя ее конструктивные особенности, вполне можно создать самодельный переходник.

Правая часть насадки практически всегда выглядит как шестигранник длиной 50-60 мм и диаметром 12 мм. Для левой части потребуется учесть конструктивные особенности хвостовика шнека.

Если представленные выше характеристики справедливы для оборудования, переходник можно сделать из Г-образного шестигранного ключа. От него отрезают короткие части. Далее с одной стороны делают отверстие для крепления винта. В нем потребуется сделать резьбу.

Особенности изготовления шнековой части

Большинство рыбаков привыкли самостоятельно изготавливать разные принадлежности. Это связано с тем, что не каждый может позволить себе покупку качественного устройства в магазине, а тем более, если оно механизированное. Для изготовления такого изделия потребуется подготовить запчасти из следующего перечня:

1. Металлическая труба подходящего диаметра.
2. Пластины из металла для изготовления шнека.
3. Качественные стальные ножи.

Для соединения всех отдельных элементов потребуется электросварка. После того как все детали будут приварены, их зачищают шлифмашиной. Полученное изделие для защиты от коррозии красят. Учитывая сложность таких работ, потребуется обращение к специалисту. Поэтому лучше купить готовое изделие в магазине.

Как сделать что-то новое

Большинство рыболовов с инженерными знаниями пытаются автоматизировать ледобур у себя дома из того, что у них есть. Многие попытки заканчиваются неудачами по причине отсутствия необходимых навыков. В сети можно найти большое количество описаний с качественной инструкцией по автоматизации обычного ледобура своими руками. Наиболее простым методом считается модернизация шуруповерта или бензопилы. Модернизация шуруповерта не отличается особыми осложнениями. Сделать ледобур при помощи шуруповерта способен даже не обладающий техническими знаниями человек.

У модернизации шуруповерта существует довольно много преимуществ:

• создание такого ледобура не потребует большого количества времени и специализированных технических знаний;
• доработка ледобура будет стоить намного дешевле, нежели приобретение автоматизированного;
• при изготовлении не нужно иметь большой набор инструментов и дополнительных средств;
• сделанный ледобур из шуруповерта своими руками будет намного полезней и качественней, чем приобретенный.
