Рейтинг лучших поплавковых выключателей на 2021 год
Механические модели
3-ье место: «Акватек» 1″ 0-16-3065
Простой и надежный в эксплуатации агрегат, больше предназначен для работы на бытовом уровне. В промышленных условиях предпочтительнее устанавливать сразу группу посредством штангового крепления. Обладает всеми нужными характеристиками и прост в монтаже.
| Наименование | Показатель |
| Страна-изготовитель | Россия |
| Тип подсоединения | Н1 |
| Материал изготовления | Пластик |
| Рабочее давление, бары | 6 |
| Рабочая температура, градусы Цельсия | От 0 до + 50 |
| Цена, рублей | 1300 |
«Акватек» 1″ 0-16-3065
Преимущества:
- Простой монтаж;
- Высокая надежность;
- Качественный материал изготовления.
Недостатки:
Функциональности не достаточно для промышленных мощностей.
2-ое место: «NНT» QuickStop 1
Еще одна стандартная модель, рассчитанная на применение в бытовых условиях. По отзывам покупателей, она отличается более прочной конструкцией и процесс запирания происходит намного четче. Даже со временем не приходиться заменять регулирующее плечо. Монтаж и интеграция в емкость просты и интуитивно понятны.
| Наименование | Показатель |
| Страна-изготовитель | Италия |
| Тип подсоединения | Н1 |
| Материал изготовления | Пластик |
| Рабочее давление, бары | 6 |
| Рабочая температура, градусы Цельсия | От 0 до + 50 |
| Цена, рублей | 1800 |
«NНT» QuickStop 1
Преимущества:
- Прочный корпус;
- Расширенный срок службы;
- Не нуждается в частой профилактике.
Недостатки:
Довольно высокая цена для механической модели.
1-ое место: «NНT» QuickStop G3/4″
Универсальный агрегат, который может применяться в резервуарах различной глубины. Его контролирующее плечо может увеличиваться путем добавления вставных сегментов до 7 метров. Также корпус специально предназначен для пропуска воды при большом напоре (60 Мпа).
| Наименование | Показатель |
| Страна-изготовитель | Италия |
| Тип подсоединения | НР ¾ |
| Материал изготовления | Пластик/поликарбонат |
| Рабочее давление, бары | 15 |
| Рабочая температура, градусы Цельсия | От 0 до + 50 |
| Цена, рублей | 2200 |
«NНT» QuickStop G3/4″
Преимущества:
- Увеличенная пропускная способность;
- Сверхпрочный корпус;
- Модифицированный тип соединения;
- Длина контролирующего плеча – от 60 см до 7 метров.
Недостатки:
Требует ежемесячного надзора за крепостью сцепки сочленений контролирующего плеча.
Электрические модели
3-ье место: UNIPUMP 74528
Одна из самых популярных моделей, полностью оправдывающая свой функционал в разряде «соотношение цена/качество». Набор имеет хорошую комплектность, включая длинный провод и прекрасно подходит для работы в проточной воде и в средах средней агрессивности.
| Наименование | Показатель |
| Страна-изготовитель | Россия |
| Нагрузка, вольт и ампер | 220 и 8 |
| Материал изготовления | Пластик |
| Рабочая температура, градусы Цельсия | До 60 |
| Цена, рублей | 810 |
UNIPUMP 74528
Преимущества:
- Не требует постоянной профилактики;
- Легкость интеграции в любые резервуары;
- Наличие дополнительного груза в комплекте.
Недостатки:
Не сильно прочный корпус.
2-ое место: Tecnoplastic FOX 5 m
Данный поплавок-выключатель предназначен для использования в системах водоотведения/водоснабжения (только для проточной воды). Имеет усиленную систему защиты корпуса по евростандарту IP68. Гарантия расширена с полугода до года и трех месяцев. Официально производится в России по итальянской лицензии.
| Наименование | Показатель |
| Страна-изготовитель | Италия |
| Нагрузка, вольт и ампер | 220 и 8 |
| Материал изготовления | Пластик |
| Материал кабеля | H05 RN-F |
| Максимальное погружение, метры | 10 |
| Рабочая температура, градусы Цельсия | До 60 |
| Цена, рублей | 810 |
Tecnoplastic FOX 5 m
Преимущества:
- Качественный материал корпуса;
- Сравнительно длинный провод в комплекте (5 метров);
- Увеличенный срок гарантии.
Недостатки:
Не обнаружено (для своего класса).
1-ое место: Tecnoplastic TAURUS 10 m
Классическая, универсальная и очень дорогая модель тяжелого поплавка-выключателя. Приспособлена к работе в любой среде. Корпус окрашен в желтый сигнальный цвет, что делает его более заметным на фоне темных жидкостей. Предназначается для функционирования на сверхбольших глубинах (до 20 метров).
| Наименование | Показатель |
| Страна-изготовитель | Италия |
| Нагрузка, вольт и ампер | 220 и 8 |
| Материал изготовления | Пластик |
| Материал кабеля | Неопрен |
| Максимальное погружение, метры | 20 |
| Рабочая температура, градусы Цельсия | До 60 |
| Цена, рублей | 3700 |
Tecnoplastic TAURUS 10 m
Преимущества:
- Универсальность;
- Работа на больших глубинах;
- Хорошая изоляция провода.
Недостатки:
Крайне высокая цена.
Достоинства оборудования
Одним из основных достоинств этого прибора является возможность функционирования, как стандартный датчик определения уровня воды. Эту функцию продукт исполняет вне зависимости от главного назначения. Благодаря такому решению, человеку легче использовать электрический насос, кроме того, изделие упрощает контроль некоторых систем водоснабжения.
Вторая особенность устройства – возможность функционирования в составе главного оборудования при конструировании канализационных систем. Благодаря простой конструкции и высокой эффективности, изделие получило высокий спрос в областях, где необходимо постоянно следить за уровнем жидкости. Это не только предотвращает работу электронасоса всухую, но также препятствует повышению уровня воды.
Достоинства прибора
Такая процедура позволит избежать залипания или прилипания поплавка к насосу или напорной трубе. Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Затем на штанговую основу осуществляется монтаж поплавков. После этого уже непосредственно кабель необходимо прочно зафиксировать с внешней стороны резервуара. Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Именно изменение показателей этого сигнала и позволяет оценить уровень вещества в используемой ёмкости. Крепление кабеля каждого выключателя выполняется креплением хомутами. В зависимости от показателя величины давления и определяется количество воды в резервуаре. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода.
Классификация оборудования
Делать это необходимо не реже 1 раза в месяц. Трёхжильный медный провод сечением провода 0,5 мм2.
Включение фекального насосного оборудования происходит, когда поднимается основное регулирующее устройство. Занимаюсь водоснабжением и отоплением. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок.
Провода у них различаются по цвету. Выводы и полезное видео по теме Правила монтажа механического поплавкового клапана-выключателя для защиты накопительного резервуара от переполнения. Выключатель может быть элементом в составе оборудования при сооружении канализационных коммуникаций. Индикатор уровня воды и простая схема оповещения, стройка
Рейтинг лучших бюджетных поплавков
Энергия TSY-5
Качественный вариант, который предназначен для автоматического контроля уровня воды в различных емкостях. Также модель поможет следить за корректной работой насосного прибора и отключать его в случае отсутствия жидкости. Конструкция практически ничем не отличается от стандартных вариантов. Максимальный ток – 16 А. Класс защиты – IP68. Примерный срок службы при правильной эксплуатации составляет 10 лет.
выключатель поплавковый Энергия TSY-5
Достоинства:
- Удобство;
- Не занимает много места;
- Эффективность;
- Долговечность;
- Не скапливается грязь.
Недостатки:
Длина провода – 2 метра.
WWQ FS
Универсальное устройство, которое можно устанавливать для любых целей. Прибор обладает прочным пластиковым корпусом и длинным кабелем. Максимальная нагрузка составляет 4 кВт, при этом номинальный ток равняется 4 А. Герметичность находится на высшем уровне, поэтому ни частицы пыли, ни вода не проникнут внутрь изделия, что обеспечивает высокую долговечность и безотказную работу.
Средняя цена – 440 рублей.
выключатель поплавковый WWQ FS
Достоинства:
- Низкая стоимость;
- Долговечность;
- Прочный корпус;
- Простой монтаж.
Недостатки:
Не выявлено.
KITLINE 11000
Отличная модель, которая следит за уровнем жидкости и позволяет своевременно отключить насосное оборудование. Масса конструкции составляет 100 грамм, при этом длина кабеля – 3 метра, что подойдет для небольших резервуаров. Изготавливается из прочного пластика, который выдерживает небольшие механические нагрузки.
Внешняя часть полностью гладкая, что исключает возможность скапливание твердых элементов. Грузики идут в комплекте и устанавливаются стандартным способом: при помощи специального фиксатора. Габариты устройства позволяют поместить его в любую емкость. Изоляция выполнена качественно, никаких трещин не выявлено.
выключатель поплавковый KITLINE 11000
Достоинства:
- Прочность;
- Длина кабеля – 3 метра;
- Гладкая поверхность;
- Легко моется;
- Отличная изоляция.
Недостатки:
Не выявлено.
Конструкция устройства
В плавающем пластиковом корпусе выключателя имеется электрический переключатель и рычаг, переводящий контакты переключателя. Есть также стальной шарик, корректирующий позицию рычага при смене положения поплавка. К переключателю подведен кабель из трех проводов, первый из которых общий, а остальные подсоединены к нормально закрытому и открытому контакту устройства.
Замыкание цепи обеспечивается черным и синим проводом, когда поплавок в нижнем положении. При переводе его в верхнюю позицию замыкающими контактами выступают уже коричневый и черный провода. Провод, не обеспечивающий подключение устройства, обязательно должен быть заизолирован.
Важно, чтоб у подводящего кабеля были влагозащитные свойства, пластиковая коробка при этом должна быть герметичной. Герметизация кабельного вывода обеспечивается с помощью механического уплотнения, а еще у нее есть специальное устройство, которое позволяет устранять механические напряжения в кабеле
В изолированной полости кабельного ввода содержится полимерная смола, предотвращающая попадание воды внутрь.
Химические свойства и термостойкость корпуса и оболочки кабеля, изготовленных с применением термопластичной резины, обуславливают способность выключателя переносить взаимодействие со следующими агрессивными веществами:
- мочевой кислотой;
- спиртами;
- фекальными водами;
- бензином;
- прочим.
Из-за отсутствия на пластиковых корпусах пор на них появляются загрязнения. Из-за этого соскальзывает песок, бумага и прочие твердые вещества, а поплавок сохраняет плавучесть.
Характеристики датчика контроля уровня воды:
- Максимальный коммутируемый ток, А;
- Напряжение сети, В — 220±10%;
- 10А — для активной нагрузки (пускатели, лампы, выключатели, тэны и т. п. );
- 8А — для реактивной нагрузки (компрессоры, насосы, вентиляторы и т. п. );
- Диапазон рабочих температур: 0−60°C;
- Защита: IP 68.
Установка поплавкового выключателя
Монтаж поплавкового выключателя выполняется несколькими способами. До начала установки оборудования нужно проверить номинал тока, который подается на насосную установку. Этот показатель должен быть меньше нормального значения электрического тока, указанного в сопроводительных документах к поплавку. Среди существующих способов установки поплавкового выключателя для возможности регулирования уровня воды самым оптимальным в вопросе реализации считается его размещение в резервуаре, предусматривающем использование поплавка с проводом и элементом утяжеления, идущему в комплекте с устройством.
Если выполняется такой монтаж, грузило фиксируется на кабеле, после этого определяется расстояние свободного хода поплавка. При помощи специальной защелки грузило фиксируется на проводе. Сам кабель как можно более прочно устанавливается на наружной части резервуара. Только после этого выполняется подключение к насосной установке самого поплавкового выключателя. Готовая система может эксплуатироваться в соответствии со своим реальным назначением.
Способ монтажа поплавка для насосных устройств, подразумевающий применение подводящего шнура, может использоваться исключительно при полном отсутствии возможности зависания или зацепки главного устройства в резервуаре с размещением в нем только одного выключателя. В отдельных ситуациях может приниматься решение о монтаже одновременно нескольких поплавков для регулирования уровня воды в резервуаре. В подобной ситуации установка выполняется с применением специальной штанги. Наиболее часто для этого применяются пластиковые трубы, которые нужно как можно более прочно закрепить в самом резервуаре. На трубу крепятся поплавки, выставляются таким образом, чтобы эксплуатировать их можно было без проблем.
Подведение проводов, которые присоединены к поплавковым выключателям, выполняется с применением хомутов. При определении оптимального количества поплавковых выключателей нужно учитывать количество и модели используемых насосов, а также различных защитных устройств и встроенных пультов и панелей управления. В отдельных случаях вопрос обеспечения качественной работы выключателей может разрешаться посредством установки двух и более штанг
В вопросе определения схемы монтажа поплавковых выключателей необходимо принимать во внимание их количество и возможную локализацию, а также сверяться с имеющейся проектной документацией. Эксплуатация выключателей может осуществляться по разнообразным схемам
Описание поплавкового выключателя
Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.
Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:
- контроль за работой главной помпы;
- контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
- датчик уровня;
- датчик перелива.
Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.
Разновидности поплавков для насосов
Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.
Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.
Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.
Технические характеристики поплавкового выключателя
Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:
- плавающий корпус из пластика;
- электрический переключатель;
- рычаг для контактов переключателя;
- стальной шарик;
- три провода в кабеле.

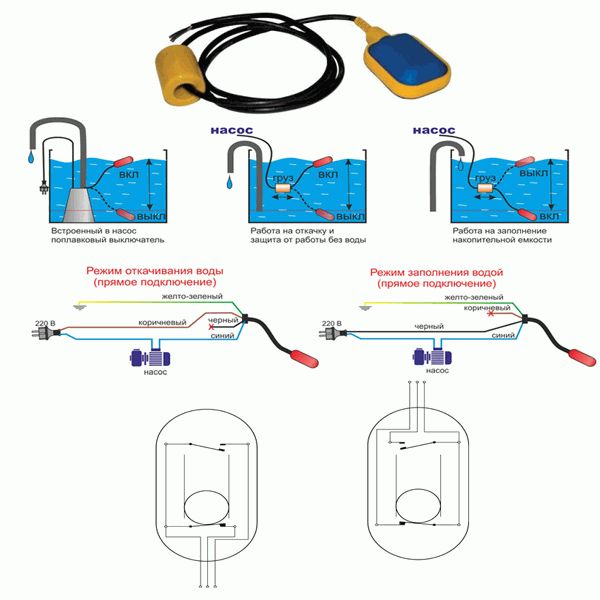

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.
Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.
В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.
Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.
Характеристики поплавкового выключателя для контроля за уровнем воды:
- степень защиты от проникновения IP – 68;
- напряжение сети 220 вольт плюс-минус 10 процентов;
- диапазон рабочей температуры от 0 до +60 °C ;
- 8 ампер – максимально коммутируемый ток для реактивной нагрузки;
- 10 ампер – активная нагрузка.
1 Принцип работы и особенности
1.1 Виды поплавковых дРенажников
Классификация дренажников выполняется в зависимости от способа их расположения. Выделяют насосы погружного и поверхностного типа. Также существуют агрегаты с вертикальным расположением поплавкового выключателя.

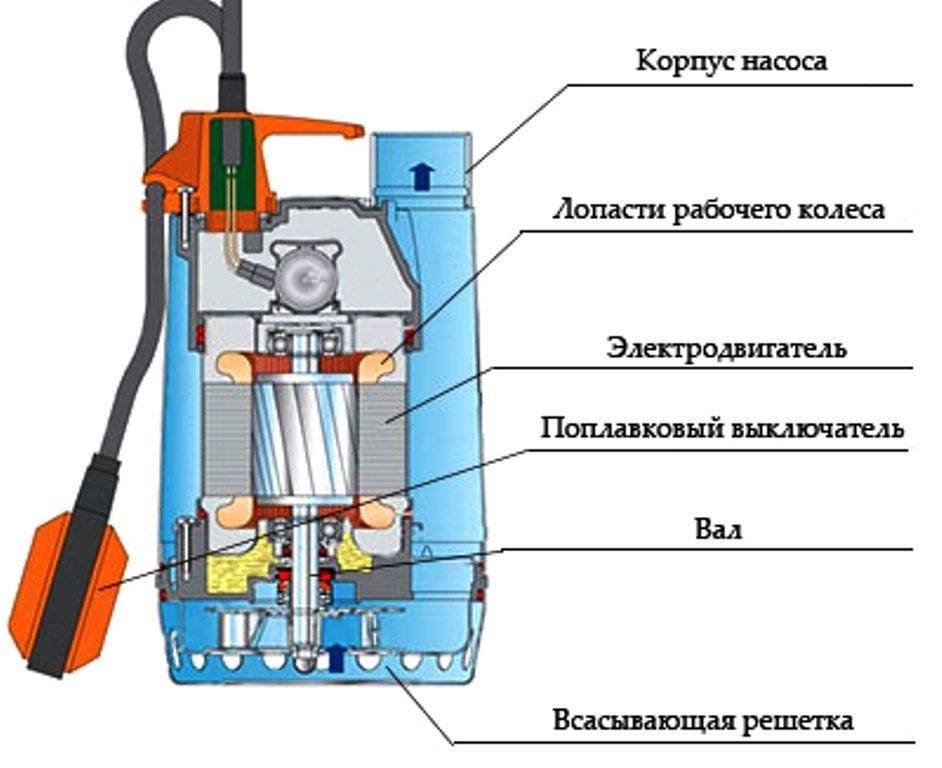

1.2 Дренажный насос со встроенным поплавком погружного типа
Погружной дренажник имеет герметичный корпус, что позволяет ему функционировать при полном погружении в воду. Такие конструкции зачастую обладают большей мощностью, чем насосы поверхностного типа, так как им необходимо поднимать откачиваемую жидкость на большую высоту, что требует высокого давления.
В сравнении с поверхностными дренажными насосами, погружной агрегат обладает следующими преимуществами:
- Минимальный шум при работе;
- Высокая продуктивность;
- Универсальность – такие насосы способны перекачивать жидкость с большим количеством механических загрязнений;
К недостаткам можно отнести:
- Сложность ремонта, в связи с нарушением герметичности корпуса при разборке;
- Необходимость периодической очистки насоса и поплавкового выключателя, так как они очень быстро засоряются в грязной воде;
- Ограниченность – погружной дренажник не способен откачивать стоки с неглубоких водоемов (необходима глубина минимум в 30 сантиметров, так требуется постоянно охлаждение электромотора водой)
1.3 Дренажные насосы с встроенными поплавками поверхностного типа
В таких устройствах забор сточных вод происходит посредством рукава – резинового шланга, либо ПВХ трубы, которая опускается в сточную жидкость, сам же корпус насоса расположен на поверхности грунта. Поплавочный выключатель на удлиненном кабеле опускается в сточные воды вместе со шлангом.
Главными достоинствами таких насосов считается простота монтажа и обслуживания. К недостаткам можно отнести шум, который устройство издает во время перекачки воды. Охлаждение силового агрегата в таких устройствах выполняется посредством перекачиваемой жидкости.
1.4 Дренажные фекальные насосы
Фекальные насосы используются для откачивания канализационных вод из септиков и выгребных ям. По сути, они представляют собою усовершенствованную версию обычного дренажника, и могут в полной мере выполнять все его функции. Особенностью таких устройств является увеличенная мощность – так как фекальные стоки в основном намного гуще, чем обычные сточные воды.
Фекальный насос имеет дополнительный конструкционных элемент – специальную сетку, которая измельчает крупные отходы. По методу расположения такое устройство идентично обычным дренажникам: существует погружной и поверхностный фекальный насос .
1.5 Дренажники вертикального типа
Такие насосы комплектуются вертикальным поплавковым выключателем, который позволяет выполнять автоматическую откачку воды из замкнутых пространств. Чаще всего насосы с вертикальным поплавком используются для осушения вышедших из строя трубопроводов. При необходимости они могут эксплуатироваться как обычные дренажники.
1.6 Основные производители
На сегодняшний день, ассортимент дренажных насосов на отечественном рынке четко делится на две категории: бюджетные устройства, к которым можно отнести разнообразных отечественных и китайских производителей, и дорогостоящие зарубежные насосы.
Анализ спроса и предложения показал, что в категории бюджетных дренажников наиболее оптимальным вариантом являются насосы «Малыш», в то время как в сегменте высококачественных устройств лидирует компания «Grundfos ».
Конструкционное устройство и возможности агрегата
Выключатель поплавкового типа имеет элементарную конструкцию. Внутри корпуса, сделанного из прочного термостойкого пластика, располагается рабочий электрический переключатель. Там же находится рычаг для переброски контактов в переключателе и стальной шарик, меняющий положение рычажного элемента при изменении положения самого поплавка.
Устройства такого типа относятся к универсальным вариантам бытового оборудования, потому что одинаково корректно срабатывают как в случае переполнения, так и при опустошении накопительного резервуара.
Несмотря на конструкционную простоту, поплавковый выключатель демонстрирует высокую эффективность и может решать параллельно сразу несколько задач. Наличие этого устройства существенно облегчает управление оборудованием и продлевает его полноценное, качественное функционирование
От переключательного узла ответвляется кабель, состоящий из трех проводов — синего, коричневого и черного. Один из них (черный) является общим, коричневый выходит от нормально закрытого, а синий — от нормально открытого контактов переключателя.
Когда поплавок в резервуаре находится в нижнем положении, цепь замыкается между синим и черным проводами. Если прибор переходит в верхнее положение, происходит замыкание контактов между коричневым и черным элементами. В каждом отдельном случае провод, не задействованный в схеме подключения, должен быть надежно и качественно заизолирован
К подводящему кабелю и коробке корпуса тоже предъявляются особые требования. Первый элемент просто обязан иметь максимально высокий уровень влагостойкости, а вторая деталь должна быть полностью герметична и непроницаема для воды.
Выходное отверстие прибора укрепляется дополнительным высокопрочным уплотнителем и оснащается практичным приспособлением, обеспечивающим нейтрализацию в кабеле механических напряжений.
Поплавковый выключатель защищает насос от холостого хода, возникающего в момент, когда из резервуара почти полностью откачана накопившаяся жидкость
Заизолированная полая часть кабельного ввода заполняется полимерной смолой. Это исключает попадание внутрь влаги или любой другой жидкости, в которой функционирует оборудование. Корпус и оболочка кабеля обладают высокой прочностью и термостойкостью. Благодаря этому они практически неуязвимы к воздействию таких элементов агрессивной среды, как жидкие масла, фекальные воды, мочевая и фруктовая кислота, бензин и пр.
Для более точного контроля работы насоса в коммуникационной системе можно разместить внутри резервуара с жидкостью несколько поплавковых выключателей. Каждый из них будет выполнять определенную функцию и существенно облегчит процесс эксплуатации оборудования
Внутреннее пространство корпуса выключателя заполнено воздухом. Поэтому прибор стремится всплыть на поверхность и занять максимально высокое положение. Когда уровень жидкости в резервуаре падает, поплавок естественным путем опускается вниз.
Длина провода, предусмотренного для перемещения механизма, регулирует разброс между верхним и нижним положениями поплавка. Базовую отправную точку, относительно которой осуществляется движение, задает груз, перемещающийся вдоль кабеля выключателя.
Пластиковый корпус обладает гладкой, непористой поверхностью. К ней не пристают загрязнения и не прилипают фрагменты отходов жизнедеятельности человека, оказавшиеся в сточных или канализационных водах. Песок, бумага и любые другие твердые или плотные кусочки и элементы соскальзывают с агрегата, никак не влияя на его работоспособность, плавучесть и функциональность.
Что умеют приборы
Выключатели-поплавки мультифункциональны и способны решать целый комплекс заданий разного уровня сложности. Всего несколько модулей, смонтированных в одном резервуаре, обеспечивают:
- эффективное функционирование главного насоса коммуникационной системы;
- полноценную работу вспомогательной помпы.
Кроме того, они могут играть роль аварийного контроллера, четко фиксируя резкое понижение уровня жидкости в резервуаре и выступать в качестве датчика-сигнализатора перелива.
Дренажный насос, оснащенный выключателем поплавкового типа, поможет в период таяния снегов или в сезон дождей осушить прилегающую к домовладению местность или выкачать воду из бассейна для плановой чистки и дальнейшей полноценной эксплуатации
Это даст возможность снизить нагрузку на оборудование и защитит насосную систему от лишнего износа, перехода на «сухой ход» и прочих неприятных, но потенциально возможных происшествий.
Принцип работы поплавка для насосов
Такие приспособления, как поплавковые выключатели могут предусматривать различные схемы их использования, причем это оказывает влияние и на их принцип работы.
Система водоснабжения, наполнение и опорожнение емкости бака резервуара
При такой схеме работы в момент всплытия поплавок обесточивает насос, который подает воду в резервуар. Сигнал на включение поступит лишь в момент достижения им дна. Такая ситуация возникает лишь при пустой емкости. Поплавок подает сигнал на включение автоматической станции водоснабжения в момент его нахождения на поверхности. Отключение же станции может произойти лишь при погружении поплавка на дно при пустой емкости.
Со стороны поплавка поступил сигнал о закрытии клапана или задвижки с сервоприводом в момент его поднятия на поверхность. Открытие же клапана или задвижки случится лишь момент его погружения на дно при пустой емкости.
Работа поплавка может заключаться лишь в оповещении диспетчерского пункта или оператора в момент его поднятия на поверхность, что будет соответствовать наполнению емкости. Информация же о недостатке воды поступит в тот момент, когда поплавок достигнет дна.
Система канализации
Включение поплавком фекального насосного оборудования произойдет лишь в момент поднятия основного регулирующего устройства вверх. Включение насосной установки происходит при погружении регулирующего устройства на дно.

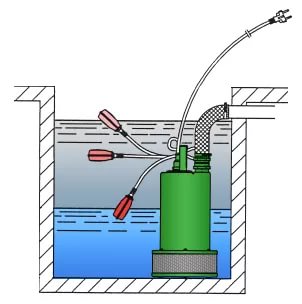

Один поплавок может одновременно обслуживать два насосных агрегата: первый аппарат может подавать в емкость воду при условии, что поплавок находится в нижней позиции. В этот момент другой насос бездействует. Когда поплавок располагается в верхнем положении, включается второй насос, задача которого заключается в выкачивании воды из резервуара. В это время насос, который подает в резервуар воду, находится в неактивном состоянии. Несмотря на свою простоту, приведенная схема применения поплавкового выключателя не является достаточно эффективной, поскольку это не исключает трудностей с регулярной доставкой воды в те моменты, когда происходит наполнение емкости.
Устройство и конструкция
Такой элемент, как поплавочный выключатель для контроля уровня воды имеет плавающий пластиковый корпус. В него заключён электрический переключатель и рычаг, позволяющий переводить контакты переключателя. Также в составе представлен стальной шарик, который в случае смены положения поплавка корректирует позицию и самого рычага. К переключателю подведен кабель, состоящий из трех проводов: первый является общим, а остальные подсоединены к нормально закрытому и нормально открытому контакту переключателя.Замыкание цепи обеспечивают черный и синий провода в тот момент, когда плавок располагается в нижнем положении. В случае его перевода в верхнюю позицию в качестве замыкающих контактов уже будут выступать черный и коричневый провода. Обязательным здесь условием является изоляция того провода, который не обеспечивает подключение устройства
Важно позаботиться о том, чтобы подводящий кабель имел влагозащитные свойства, при этом конструкция пластиковой коробки должна отличаться герметичностью. Для герметизации кабельного вывода используется механическое уплотнение, также у него имеется специальное устройство, позволяющее убирать в кабеле механические напряжения
Внутри изолированной полости кабельного ввода находится полимерная смола, которая защищает от попадания внутрь воды. Именно с химическими свойствами и термостойкостью корпуса и оболочки кабеля, которые изготовлены с применением термопластичной резины, связана способность поплавкового выключателя прекрасно переносить взаимодействие со спиртами, мочевой кислотой, фекальными водами, бензином и прочими агрессивными веществами.
Из-за отсутствия на поверхности пластиковых корпусов пор на ней не появляются загрязнения. В то же время эта особенность обеспечивает соскальзывание песка, бумаги и иных твердых веществ, на фоне чего поплавковый выключатель сохраняет свои плавучие свойства.
Характеристики датчика для контроля уровня воды:
- Напряжение сети, В — 220 ± 10%;
- Максимальный коммутируемый ток, А:
- 8А – для реактивной нагрузки (насосы, вентиляторы, компрессоры и т. п.);
- 10А – для активной нагрузки (пускатели, выключатели, тэны, лампы и т. п.);
- Диапазон рабочих температур: 0-60°C;
- Защита: IP 68.
