Лодка своими руками: порядок действий, выбор материала, чертежи и инструкция с фото

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

Лодки имеют множество плюсов конструктивного характера:

Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.

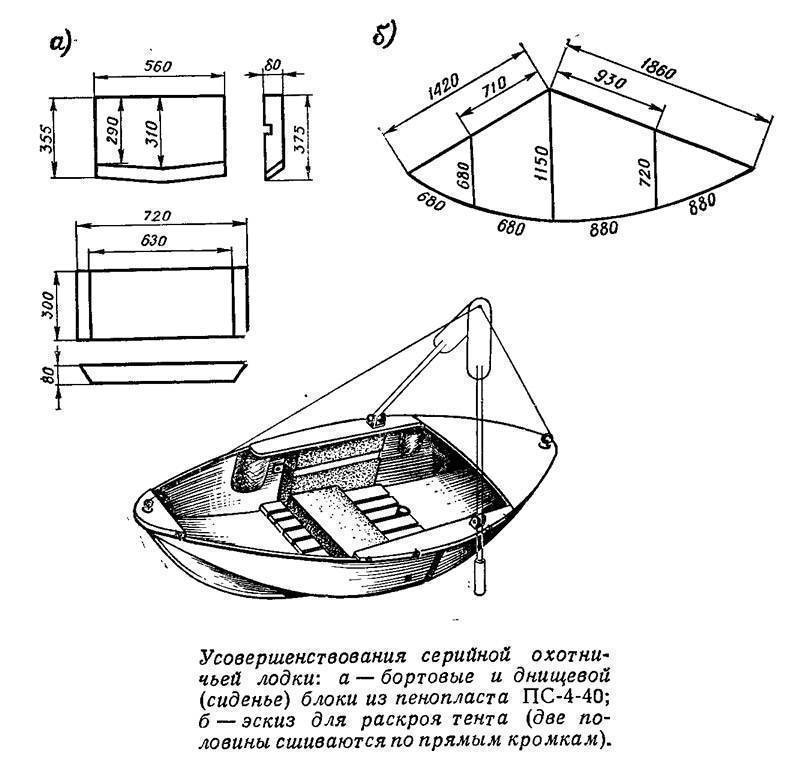

Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без прицепа.

https://youtube.com/watch?v=OU0G6uh5Ay8

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

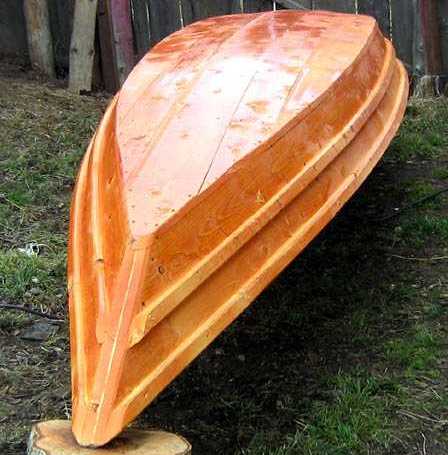

Деревянная лодка своими руками

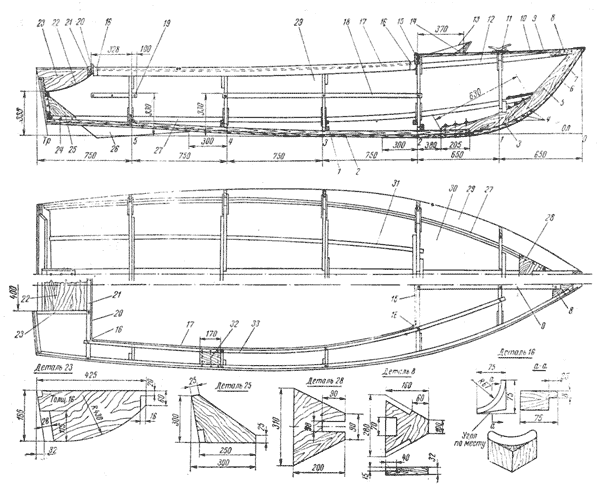

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

Далее установите распорку, длина которой соответствует максимальной ширине лодки. С помощью веревок согните борта так, чтобы можно было легко и точно соединить их с задним бортом.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах

Киль устанавливается по центральной линии дна нашей шхуны

Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его. Вот и все, лодка своими руками из дерева и жести готова!

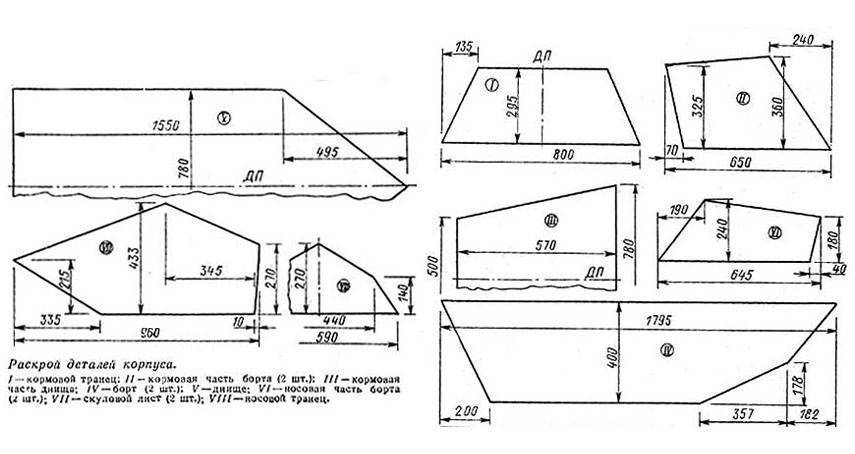

Делаем предварительные раскройки

Рекомендуем для начала найти примерные раскройки в интернете, и распечатать их в небольшом формате, и попробовать сделать небольшую лодку из плотного полиэтилена. Чтобы выявить все недостатки, и вовремя исправить их.

Также вы можете воспользоваться этим чертежом:

Пояснение к чертежу:

носовая заготовка;
промежуточная носовая заготовка;
центральная заготовка;
промежуточная кормовая заготовка;
кормовая заготовка;
клапаны;
днище;
уголки;
защитные лепестки;
эластичная перемычка;
резиновые опоры;
зеркальное отображение носовой заготовки для противоположного борта;
шайба для крепления леера;
утки (ручки);
уключина.

Экспериментируя, вы можете полностью отработать технологию, и уже работая с ПВХ не допускать ошибок. Согласитесь, стоимость обычного полиэтилена несравнима со стоимостью ПВХ. Так же рекомендуем попробовать сделать маленькую лодку из поливинилхлорида, просто, чтобы почувствовать, как работать с таким материалом.

Аппаратура радиоуправления для катера

Можно взять самый дешевый , однако к нему потребуется 2 шт и .

Да и в дальнейшем, ничего подключить не удастся, даже такой банальной вещи как подсветка включаемая с передатчика.

Лучше взять чуть дороже — , 9 каналов с возможностью микширования позволяют подключить что угодно. Стоимость передатчика с приемникам 2020 рублей. Итого 4170.

Вес крышки получился 590 грамм. Для такой жесткости вполне нормальный результат.

Далее, разместил на крышке главный тумблер питания (он идет в комплекте с резиновым колпачком),

Регуляторы мощности и тумблер для фонаря поместил в емкость от пудры, которую посадил на клей «жидкие гвозди» для полной гидроизоляции.

Смотрите про коптеры: Как управлять радиоуправляемым вертолетом: пошаговый гайд

Для телефона-приемника и вольтметров я использовал внешнюю распределительную коробку.Также в ней помещаются контакты аккумулятора для заряда АКБ. На тыльной стороне вывел разъем для выгрузки.

Возможные ошибки

Стоит обратить внимание на то, что при постройке судна рыбаки часто следуют типовым рекомендациям, не учитывая своего веса. Если он превышает 90 кг, обязательно нужно делать дополнительное усиление днища с помощью реек, иначе при ходьбе оно станет продавливаться вниз, а вода будет выпихивать его вверх. Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки

Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки.

Применение гвоздей при строительстве делает процесс проще и дешевле, но использование шурупов сохраняет более аккуратный вид судна. При этом шурупы обязательно следует смазать любым маслом. В противном случае в дальнейшем возникнут сложности с выкручиванием метиза. При крепеже реек обязательно для фиксации нужно использовать струбцины, иначе очень сложно их удержать. Чтобы избежать появления «пузырей» на судне, установка метизов должна происходить через небольшое расстояние или подряд. Избавить судно от кривизны при монтаже реек поможет поочередное забивание гвоздей на разных бортах. Многие экономят эпоксидную смолу при нанесении на поверхности для склейки. Этого делать ни в коем случае нельзя! Смола просто впитается в древесину, и склеивания не произойдет

Важно придерживаться расхода эпоксидной смолы в количестве 200 граммов на трехметровую полоску ткани. При сжатии деталей остатки смолы должны просачиваться наружу – это показатель того, что количество эпоксидки достаточное

Изъяны на поверхности корпуса можно устранить с помощью водостойкой шпаклевки. Если лодка поднимает нос и не выходит на глиссер – неправильно проведена центровка либо недостаточная длина.

Если судно отлично ведет себя с двумя пассажирами, а с одним начинает дельфинировать, решить эту проблему можно следующим образом: из кусков винипласта стоит сделать пару гидрокрыльев и прикрепить их к антикавитационной плите мотора. Лодка станет быстрее набирать скорость, ее ход будет легче. Таким образом, изготовить своими руками лодку для рыбалки совсем несложно, но начинающим кораблестроителям все-таки лучше выбрать более простую конструкцию.

О том, как сделать лодку из фанеры своими руками, смотрите в следующем видео.

7 лучших алюминиевых лодок для рыбалки!

Чем алюминиевая лодка лучше остальных? Во-первых, – у неё малый вес, что значительно облегчает транспортировку. Во-вторых, – ее не надо красить. В-третьих, – не ржавеет и не поддается коррозии. На рынке представлено множество лодок из алюминия. Импортные, в отличие от отечественных, стоят намного дороже, хотя качеством особо не отличаются. Российскиепроизводители делают лодки, которые отвечают всем мировым стандартам и требованиям покупателей. Мы составили рейтинг 7 лучших алюминиевых лодок для рыбалки:

Laker Basic 363
RusBoat 45
МАЛЮТКА-Н 2.9 М
Тактика-370
Мста-Н 3.0м с булями
Романтика Н – 3,5 м
Мста-Н 3,7 м

Далее изучим лучшие алюминиевые лодки российского производства и не только для рыбалки, а также их характеристики и отзывы

о них.

Laker Basic 363

Практичная, комфортная лодка, вмещает двух человек. Демонстрирует отличную устойчивость. Доукомплектована деревянным пайолом. Стоит лодка 109700 рублей. Единственным недостатком является малая вместимость.

Плюсы:

повышенная степень устойчивости;
многофункциональность.

Минусы:

малая вместимость.

Характеристики

Опция	Значение
Вес, кг	73
Длина, м	3,63
Ширина, м	1,4
Грузоподъемность, кг	180
Мощность, л.с.	15
Вместимость, чел.	2

RusBoat 45

Мощная и надежная алюминиевая лодка с мотором. Оборудована дистанционным управлением, стояночными и ходовыми огнями, трюмным насосом, резервуаром для горючего. Средняя цена лодки составляет 265700 рублей. Минусами можно считать слишком большие размеры и неприятный запах резиновых деталей.

Плюсы:

длительный срок эксплуатации;
высокая мощность;
наличие дистанционного управления.

Минусы:

некачественная резина;
дорогостоящая;
утечка бензина при полном нагретом баке

Характеристики

Опция	Значение
Вес, кг	300
Длина, м	4,5
Грузоподъемность, кг	400
Ширина, м	1,75
Мощность, л.с.	60
Вместимость, чел.	5

МАЛЮТКА-Н 2.9 М

Очень легкая лодка для двух человек. Вес позволяет транспортировать её на крыше автомобиля. Аккуратные размеры – не помеха хорошей грузоподъемности. Укомплектована веслами с уключинами и подуключинами. Отличный бюджетный вариант (46000 рублей) с одним недостатком – слишком малая мощность.

Плюсы:

бюджетная стоимость;
малый вес.

Минусы:

малая мощность.

Характеристики

Параметр	Значение
Вес, кг	22
Длина, м	2,9
Ширина, м	1,03
Грузоподъемность, кг	210
Мощность, л.с.	5
Вместимость, чел.	2

Тактика-370

Качественная моторная лодка для 4 человек. В комплектации жесткое сиденье и два весла. Плюсом лодки можно назвать наличие палубы с рундуком, минусом – мощность. Стоит лодка 70000 рублей.

Плюсы:

наличие палубы с рундуком.

Минусы:

узкая;
маломощная.

Характеристики

Опция	Значение
Длина, м	3,7
Вместимость, чел.	3
Ширина, м	1,2
Вес, кг	75
Грузоподъемность, кг	300
Мощность, л.с.	15

Мста-Н 3.0м с булями

Отличная лодка для рыбалки и отдыха. Весла с уключинами и две жесткие лавки входят в комплект. Приобрести лодку можно за 87000 рублей. Лодка не разбирается, и это её единственный недостаток.

Плюсы:

безопасная благодаря булям;
легкая.

Минусы:

неразборная.

Характеристики

Параметр	Значение
Вес, кг	40
Длина, м	3
Мощность, л.с.	15
Ширина, м	1,35
Грузоподъемность, кг	300
Вместимость, чел.	2-4

Романтика Н – 3,5 м

Легкая и прочная лодка с деревянной отделкой по торцам бортов. В комплекте два весла и две жесткие лавки. Цена лодки – 70000 рублей, хотя мощность небольшая.

Плюсы:

компактная;
легкая.

Минусы:

шумная.

Описание

Параметр	Значение
Длина, м	3,5
Вес, кг	35
Ширина, м	1,12
Вместимость, чел.	2-3
Грузоподъемность, кг	280
Мощность, л.с.	10

Мста-Н 3,7 м

Лодка Мста-Н 3,7 м – лучший вариант для рыбалки для при небольшом количестве человек. Очень неприхотлива в уходе и ремонте. Средняя стоимость – 91000 рублей. Минусом лодки является отсутствие углубления для размещения подвесного мотора (рецесса).

Плюсы:

неприхотлива в обслуживании;
можно перевозить на крыше авто.

Минусы:

отсутствие углубления для размещения рецесса.

Характеристики

Опция	Значение
Вес, кг	47
Длина, м	3,7
Ширина, м	1,35
Грузоподъемность, кг	230
Мощность, л.с.	15
Вместимость, чел.	2-4

2 способа создания герметичного корпуса

Как бы плотно мы не пытались подогнать все стыки между деревянными деталями, через них со временем станет просачиваться вода. Этого надо избегать. На практике мне знакомы две методики, позволяющие избавиться от такой неприятности:

проверенный дедовский прием — конопатить (забивать щели) паклей;
использование современных технологий уплотнения герметиками.

Конопатить лодку, особенно новую, я рекомендую в любом случае, хотя этот процесс трудоемок, занимает много времени.

Потребуется пакля — продукт переработки льна на льнозаводе. В крайнем случае ее можно заменить старой ненужной веревкой или ветошью. Из материала скручиваются плотные тонкие жгутики по толщине щели. Их загоняют деревянными клиньями.

Не забудьте пользоваться рабочими рукавицами. Иначе мозолей не избежать.

Будьте внимательны, тщательно заделывайте все стыки: в противном случае процесс придется повторять.

Использование герметиков менее трудоемко, работа протекает быстрее. Каждую весну уже несколько лет наблюдаю, как сосед пользуется баллончиком монтажной пены.

Он просто хорошо высушивает свою плоскодонку, прочищает стыки и загоняет в них пену. Затем дожидается высыхания и смолит. Говорит, что на сезон ее почти хватает, но, он может к осени и повторить процесс.

Я этим способом не пользуюсь, ибо сторонник пакли, которая сохраняется несколько лет. Свою технологию раскрываю в последнем разделе статьи.

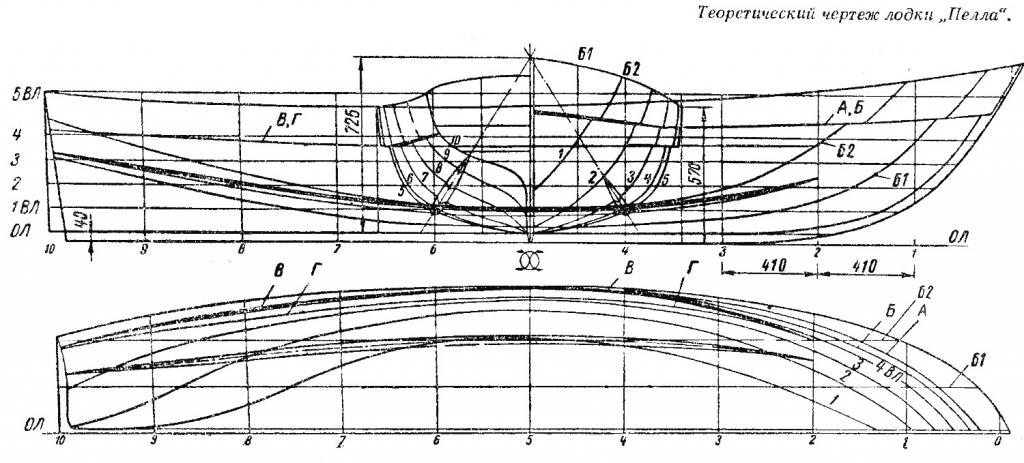

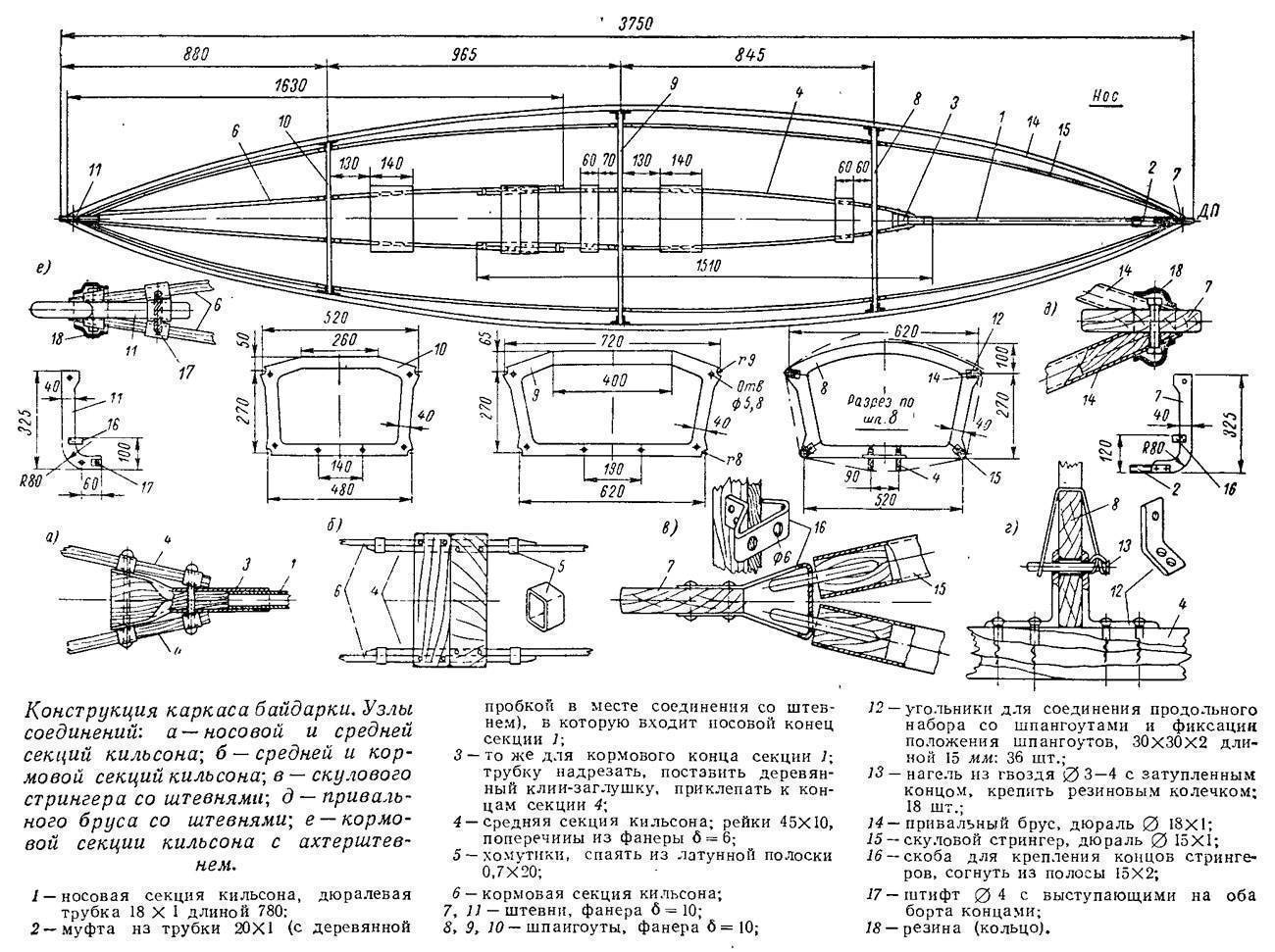

Чертежи лодки и перенос их на материал

Строительство модели из фанерных листов начинается с грамотно оформленных чертежей. Новичкам можно воспользоваться подсказками всемирной паутины, либо приобрести чертежи в магазине. Чертежи, составленные профессиональными конструкторами на чертежной бумаге, дают возможность подробно изучить все углы конструкции.

Чертеж в реальный размер модели можно отобразить следующим образом:

по центру листа проводится линия, разделяющая чертеж лодки из фанеры на две равные части. Непременным условием составляет симметричность сторон;
начерченная линия условно разделяется на четыре равных отрезка для установки шпангоутов;
графически отображается вертикальное изображение и вид модели сверху;
по нанесенным диаметральным линиям вырисовывают формы шпангоутов;
для контроля точности чертежа сверяются основные параметры всех фракций в заданном масштабе;
на плотной бумаге вырисовывается в масштабе 1:1 форма шпангоутов;
пользуясь лекалами и длинной линейкой, прорисовывают гибкие линии модели;
составленный набросок складывают вдоль горизонтальной линии и сверяют на точность начерченных деталей. Обе части рисунка должны быть идентичны друг другу.

Чертеж перемещают на картон после детальной сверки. Жесткая бумага облегчает процесс перенесения на фанеру чертежа.

Изображение переносится на фанеру с учетом всех соблюдаемых масштабов, в соответствии с тем, как оно нарисовано. Увеличение или уменьшение размеров категорически недопустимо.

Важно при копировании зарисовок на фанеру принимать во внимание направление волокон древесины. На этом этапе это зависит от конструкции элементов модели, так как слои фанеры расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя

Соединение электромоторов с гребными валами

Теперь нужно собрать узел дейдвуды — валы-кронштейны. Для своей радиоуправляемой модели катера Schnellboot S-100 я использовал валы диаметром 2 мм фирмы Gaupner. Чтобы их не погнуть и не повредить во время подготовитель работ, для установки и подгонки ходовой части модели, использовались спицы от велосипеда, диаметр которых тоже 2мм.

Во время отвердевания смолы постоянно контролируем легкость вращения гребных валов, при необходимости корректируем положение кронштейнов. Этот этап очень ответственный, так как правильная установка и фиксация системы дейдвуды — валы-кронштейны и легкость вращения валов, в дальнейшем, сильно скажется на ходовых характеристиках модели и повлияет на расход аккумуляторных батарей.

После окончательного отвердевания эпоксидной смолы еще раз проверяем легкость вращения вылов, и если все в порядке, окончательно фиксируем кронштейны, хорошо проливая место склейки на текстолитовых площадках эпоксидной смолой. На этом фото показан узел с уже загнутыми и вклеенными на эпоксидную смолу кронштейнами.

Бобышки я сделал из оргстекла, а резьба нарезана под болты М3. Для упрощения процесса установки моторамы с двигателями делаем две простые приспособы. На токарном станке точим две втулки. Так как у нас гребные валы и валы электродвигателей имеют диаметр 2мм, делаем внутренний диаметр втулок 2мм. Их длина примерно 30мм, а внешний диаметр особого значения не имеет.

Здесь фото уже установленной детали на валу со шпонкой.

Затем выточим, из стали, две чашки и сделаем пропилы для шпонок. После просверлим чашки, с двух сторон сверлом на 1,6мм, и нарежем резьбу М2 для фиксирующих винтов.

Собираем все детали вместе. На валы выточим ограничивающие втулки и запаяем их так чтобы при навинченных гребных винтах и установленных ограничительных втулках был небольшой люфт.

Следующий этап – изготовление гребных винтов. Как это сделать описано в статье Винты для моделей катеров.

Пока будем использовать не обработанные гребные винты.

Сейчас можно подать питание на двигатели и проверить как все работает.

Собираем внутренний контур футоксов

Крепость конструкции, в том числе и бортов, зависит от того, насколько надежное крепление футоксов. Футоксы являются составной частью конструкции шпангоута, который состоит из флортимберса и двух футоксов.

Флортимберс – это нижняя часть шпангоута, которая предназначена для закрепления к килю. Футоксы – это боковые части шпангоутов, к которым крепятся борта лодки.

Места креплений футоксов и флортимберса конструктивно выполнены несколько шире, что увеличивает устойчивость всей конструкции

Особенно это важно для плавсредств, где будут установлены двигатели, которые увеличивают нагрузку на конструкцию в целом и при движении в частности
