Лодочный мотор своими руками: изготовление из триммера и шуруповерта

Что такое насадка для переделки триммера в лодочный мотор?

Моторы для легких лодок часто изготавливаются из триммера.

Основными можно назвать следующее:

1. Большое распространение получила струбцина для установки самодельной конструкции с триммером на подготовленном транце лодки. Этот вариант считается более доступным, однако при этом характеризуется повышенной эффективностью в применении. Особая конструкция позволяет применять устройство в качестве гребного винта. При выполнении обычной функции мотора механизм обладает небольшими размерами, легко устанавливается и снимается, что и определяет весьма широкое распространение.
2. Гребной винт. Этот вариант исполнения немного сложнее предыдущего, но в продаже уже есть готовые механизмы, характеризующиеся повышенной эффективностью в применении. Не рекомендуется проводить самый мощный вариант исполнения, так как из-за возникающей тяги легкая лодка ПВХ может просто перевернуться. Зачастую в комплект поставки включается специальный привод, изготавливаемый при применении коррозионно стойкой стали, а также некоторые переходники, которые делают триммер практически универсальным лодочным мотором.
3. Еще одним распространенным вариантом назовем переделку стандартной косилки в мотор, применяемый для создания тяги. В этом случае рекомендуется отдать предпочтение распространенным триммерам, для работы которых требуется бензин. Относительно небольшой вес, который составляет 4,5 кг, является существенным преимуществом подобного варианта исполнения.

Отметим! При выборе следует учитывать принцип действия конструкции. Неправильный триммер не сможет прослужить в течение длительного периода.

Принцип работы

При рассмотрении триммера следует уделить внимание тому, что подобный механизм обеспечивает высокую скорость вращения лопастей. За счет этого обеспечивается высокая скорость перемещения лодки по воде

К особенностям принципа работы можно отнести следующие моменты:

1. Лопасти вывернуты наружу.
2. Устанавливаемый мотор в верхней части передает вращение лопастям.
3. Для повышения надежности вал, который соединяет двигатель с лопастями, располагается в защитной трубе.

Отметим! Чем выше находится триммер, тем выше развиваемая скорость. Главным недостатком подобного мотора можно назвать сильный шум на момент работы. Этот фактор весьма важен на момент рыболовной ловли, так как шум может распугать всю добычу.

Преимущества использования триммера

У триммера есть довольно большое количество преимуществ, которые определяют его распространение.

Основными назовем следующее:

1. Относительно невысокая стоимость.
2. Простота монтажа и демонтажа.
3. Небольшой вес.
4. Высокая скорость, достигаемая при движении.
5. Высокий показатель мощности, зачастую избыточный.
6. Экономичный.
7. Изначально имеются ручка газа и стартер.
8. Есть специальная нога, которая позволяет регулировать мощность устройства.

Эти и многие другие качества определяют довольно широкое распространение триммеров в последнее время.

Как сделать мотор для лодки из триммера: способы и советы

#1

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

#2

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

#3

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

#4

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

#5

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

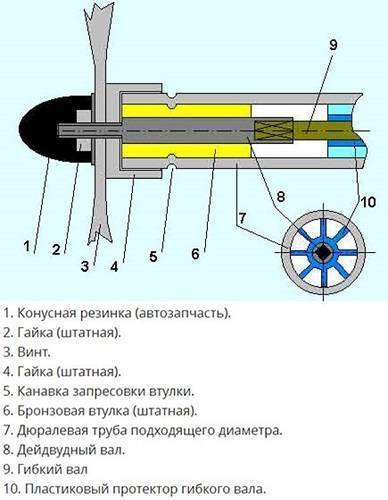

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Далее, переделка штанги производится следующим образом.

1. Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
2. Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
3. После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
4. Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
5. В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
6. Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
7. Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
8. В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
9. Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
10. Винт закрепляется на валу с помощью гайки (2).
11. Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

1. Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
2. Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
3. Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
4. Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Крепления для установки на лодку

Место крепления лодочного мотора называется транцем. Эта деталь должна быть прочной и надежной. Чтобы правильно спроектировать деталь, внимательно изучают технические характеристики лодки и мотора, так как транец создает дополнительную нагрузку. Транец для надувной лодки состоит из:

• пластины;
• крепежных дуг;
• рыма.

Края водоустойчивой фанеры обрабатывают наждачной бумагой. Петли для металлических скоб устанавливают на пластину. Крепежные дуги изгибают с помощью станка, можно сделать это вручную. Рымы изготавливают из пластика или покупают в магазине.

Быстрая сборка мотора для лодки с использованием бензопилы

Использование двигателя от бензопилы для изготовления лодочного мотора является весьма эффективным решением. Сначала, на этапе ее разборки, требуется вытащить шину и насос, подающий масло на цепь, рычаг, позволяющий регулировать скорость и бензобак (не подойдет из-за конструкции мотора).

С использованием материала текстолита необходимо изготовить место крепления для основной части двигателя, в которой будет находиться стартер и весь механизм сцепления, к другой части двигателя (такая конструкция позволит сделать работу двигателя наиболее эффективной).

В самую нижнюю часть всей конструкции необходимо вставить путем пресса втулку из стали, которая будет крепиться к дейдвуду. Дейдвуд будет изготовлен из весла для надувной лодки (стоит дешево), которое сделано из дюралюминия. Муфта, отвечающая за сцепление, должна присоединяться через специальный вал к редуктору.

Редуктор можно изготовить из составляющих частей шлифовальной машинки. Заполняется он маслом, используемым для смазки трансмиссии автомобиля. Крепление конструкции все так же осуществляет струбцина или тиски. Руль, осуществляющий маневры, можно сделать из дюралюминиевой трубы (оставшейся части весла).

За ручку газа, как и в случае с триммером может выступать скоростник от велосипеда. Винт, как основная часть мотора, может быть изготовлен так же, как и в случае с триммером, с использованием дюралюминия. При этом расчеты, проводимые для выяснения размеров винта, остаются такими же.

Любителей-рыболовов, пользующихся лодками, безусловно, заинтересует простейший самодельный лодочный подвесной электромотор

, целиком изготовленный своими руками (рис. 1).

Конструкция самодельного лодочного электромотора

достаточно проста и надежна, дешева и доступна в изготовлении. Применение такого подвесного электромотора позволяет легко, без шума производить маневрирование лодкой, не отрываясь от ловли, в частности удерживать лодку в желаемом положении против течения.

Основными элементами установки являются 6- или 12-вольтовая аккумуляторная батарея и соответственно 6- или 12-вольтовый электромотор постоянного тока. Аккумулятор можно использовать от легковой автомашины.

А — форма гребного винта в плане (разметка); Б — устройство сальника и сливной пробки; 1 — вал мотора с резьбой, обратной вращению вала (для отвода воды от сальника); 2 — крышка сальника; 3 — уплотнительное кольцо (резина); 4 — прижимная шайба; 5 — сальник (войлок); 6 — корпус сальника; 7 — промежуточная прижимная шайба; 8 — фланец сливной пробки; 9 — уплотнительное кольцо (резина); 10 — сливная пробка.

Электромотор необходимо вмонтировать в герметический кожух, который можно сварить или спаять из листовой жести. Для этого можно использовать консервную банку подходящих размеров. Выходное отверстие кожуха под вал мотора необходимо снабдить сальником, который бы обеспечил герметичность кожуха. Один из возможных вариантов конструкции сальника показан на рис. 2, Б.

Для слива просочившейся воды необходимо предусмотреть в нижней части кожуха установку сливной пробки с резьбой и уплотняющей шайбой. В верхней части кожуха для соединения с рулевой колонкой приварите переходный патрубок с резьбой.

Изготовление остальных деталей не представляет собой технических трудностей. Рулевая колонка делается из водопроводной трубы диаметром 0,5 дюйма. Согните ее в виде буквы «Г». На одном конце нарежьте резьбу под патрубок кожуха, а на другой наденьте рукоятку из изоляционного материала. Рулевая колонка используется одновременно для прокладки проводки к мотору.

Для прикрепления подвесного электромотора к корме лодки используется металлическая струбцина, к которой приваривается кронштейн рулевой колонки, ограничитель и упор.

Гребной винт самодельного подвесного лодочного электромотора делается из листовой стали или латуни толщиной 1,5 мм.

Для крепления гребного винта на валу мотора используйте втулку с зажимным винтом. Перед окончательной сборкой детали тщательно зачистите шкуркой и покрасьте краской для металла. Такой самодельный подвесной лодочный электромотор (без аккумулятора) очень легок и удобен.

Лодочные моторы на сегодняшний день являются весьма востребованными. Если рассматривать модель средней мощности, то она очень компактна и рассчитана примерно на 5 лошадиных сил. По конструкции большинство модификаций довольно сильно отличаются. В первую очередь это связано с разными типами дейдвудов. Дополнительно следует учитывать, что на параметры устройства влияет используемый коннектор. Сделать самостоятельно лодочный электромотор можно, однако следует более детально ознакомиться с его устройством.

Ладожское озеро

Мотор на базе бензокосилки

Владельцы лодок постоянно экспериментируют и находят удивительные решения. Заставляет их это делать слишком большая стоимость промышленных образцов. В результате, родилась идея установки на лодку мотора от газонокосилки. Это двигатели, мощностью около 6 л.с., которые рассчитаны на длительную работу под нагрузкой в различных условиях. Подобный двигатель можно приспособить к лодке, если использовать различные запасные части, предназначенные для ремонта еще советских лодочных моторов.

Мотор от бензопилы «Урал -2»

Некоторые умельцы запросто приспособили моторы от советских бензопил, в качестве моторов для лодок. В свое время выпущено огромное количество бензопил, о качестве которых нужно говорить отдельно. Несмотря на это, установленные на лодки, некоторые моторы служат по сей день. Главное, правильно все рассчитать.

Общий вид самодельного подвесного мотора

1 — корпус редуктора от ПМ «Салют»; 2 — дейдвуд; труба 3,2х3; легкий сплав; 3 — подвеска от ПМ «Салют»; 4 — румпель; 5 — манетка газа; 6 — двигатель «Д5»; 7 — топливный бачок из полиэтиленовой банки; 8 — кронштейн крепления бака; 9 — резиновый шланг подвода охлаждающей воды; 10 — выхлопная труба 15×1,5; 11 — водозаборник. Основой самодельного лодочного мотора служат помимо двухтактного одноцилиндрового бензинового двигателя «Д5» (или «Д6»), еще два серийно выпускаемых узла: кронштейн подвески от мотора «Салют» (или «Спутник») и редуктор с гребным винтом от этого же мотора. От «Салюта» же можно использовать карбюратор, который устанавливается в вертикальном положении.

Основные параметры двигателя: диаметр цилиндра 38 мм; ход поршня — 40 мм; рабочий объем — 45,8 см³; номинальная частота вращения — 4500 об/мин; развиваемая при этом мощность — 1,2 л. с. Удельный расход топлива — около 400 г/л. с. ч.

Двигатели «Д5» и «Д6» весьма надежны и прочны. Несмотря на облегчение только одного кривошипно-шатунного механизма почти на килограмм, за несколько лет интенсивной эксплуатации не было ни одной серьезной поломки.

Предназначенный для переделки двигатель полностью разбирается. Цилиндр переделывается на водяное охлаждение. Для этого выворачиваются все шпильки крепления головки, удаляются все ребра воздушного охлаждения и наружная поверхность обрабатывается до диаметра 57 мм. Уплотнительный буртик камеры сгорания протачивается до наружного диаметра 43 мм.

Система водяного охлаждения представляет собой 12 цилиндрических отверстий, просверленных в теле цилиндра и последовательно соединенных каналами-перемычками. Схема соединений отверстий с необходимыми размерами показана на развертке цилиндра.

Как сделать ледобур своими руками?

Схема ледобура не отличается оригинальностью: в качестве основы берется обычная металлическая трубка, которая обвивается полосой из металла по шнековому типу.

Вся проблема в том, что некоторые элементы придется вытачивать на токарном станке, наличие которого имеется далеко не у каждого рыболова.

Опытный токарь способен самостоятельно изготовить и ножи любой формы из высокопрочной стали, и выправить их, о чем мы писали в статье «Заточка ножей ледобура отечественных и импортных производителей». Однако прежде чем взяться за изготовление механизма, необходимо реально прикинуть свои силы и доступность специалиста для выполнения особых работ.

Итак, опишем алгоритм, как сделать ледобур своими руками для рыбалки:

1. В первую очередь нужно подобрать трубу подходящего сечения. Один ее отрезок подойдет для изготовления шнековой части, другой сгибается для коловорота.
2. С пятой шнековой части самостоятельно справится практически нереально, в любом случае самодельные ледобуры чертежи предполагают довольно точные. Как вариант снять размеры с уже готового механизма.
3. Немало придется помучиться с изготовлением шнека. Шаг спирали может быть как коротким, так и длинным. Металлическая полоса обваривается по трубе, шов затем необходимо зашлифовать.
4. Следующий вопрос, это стыковка коловорота и шнековой части с помощью кронштейнов и длинного болта на барашке.
5. В заключительной части изделие красится современной, устойчивой к коррозии краской и монтируются ножи.

Вот такой ледобур своими руками схема которого приведена выше. Некоторые умельцы идут значительно дальше и модернизируют готовые механизмы, чтобы до минимума свести физические нагрузки на организм. Для этой цели могут применяться бензомоторы, шурупо- и гайковерты и другие приводы.

Основу простого самодельного ледобура составляет металлическая трубка, на которой закрепляется навитая полоса спирального типа. Справиться с изготовлением самодельного шнека достаточно сложно, однако все же реально. Вся сложность состоит в необходимости работы на токарном оборудовании, доступ к которому имеется не у многих среднестатистических рыболовов. Что касается остальных мелких элементов самодельного ледобура, то изготовить их может лишь профессиональный токарь со стажем.

Классический ледобур, своими руками изготовленный, представляет собой прочное сверло крупного размера, которое можно приводить в действие как вручную, так и при помощи бензинового или электрического двигателя.

Все самодельные ледобуры условно разделяют на несколько групп. Одни инструменты изготовляют на основе заводских моделей, которые подвергаются модернизации. Другие рыболовы предпочитают создавать такой инструмент вручную с нуля.

При необходимости изготовления самодельного моторизированного ледобура за основу можно взять заводской ручной инструмент или использовать самостоятельно выточенный на токарном станке шнек. В качестве агрегата для модернизации ручного бура подойдет недорогая китайская бензопила. Также потребуется изготовление нехитрой насадки для соединения ручной и механической составляющих будущего агрегата. Ее можно выточить собственноручно или купить в специализированном магазине.

Изготовление моторизированного ледобура на основе бензопилы позволит значительно сократить время на сверление даже самых глубоких лунок. В целом же среди преимуществ такого довольно нестандартного решения стоит отметить:

• высокую скорость сверления;
• отличную производительность агрегата;
• заметную экономию денежных средств по сравнению с приобретением заводской механизированной модели;
• сохранение лишних сил, нервов и собственного здоровья.

В реальности решить задачу не так уж и сложно. Достаточно воспользоваться обычным прочным ножом, сняв тыльной стороной его лезвия все выступающие погрешности. В завершение ножи можно аккуратно обработать наждачной бумагой.

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.

Все больше рыболовов задумываются об установке мотора на лодку. Он позволяет ускорить передвижение по водоему и избавить руки от тяжелой работы веслами. Когда физических сил у мужчины становится меньше, на помощь приходит смекалка. Оказывается, можно сделать лодочный мотор своими руками из различных бытовых приборов. Для тех водоемов, где запрещено использовать бензиновые двигатели, в качестве движущей силы применяется электроток. В остальных случаях лучше выбирать устройства с бензиновыми силовыми агрегатами.
