KR Concept – расстановка колец на спиннинговом удилище

Кольца: основные моменты

Пропускное кольцо характеризуется легкостью, прочностью и стойкостью.

Состоит из следующих деталей:

• Рамка.
• Вставка.

Данные элементы изготавливают с помощью прочного коррозиестойкого материала, который имеет небольшую массу, т.к. вес колец оказывает воздействие на работу спиннинга.

Характеристика рамки предполагает следующие параметры:

• Диаметр.
• Общая длина.
• Количество ног.
• Общая высота.

Вставки изготавливают из керамики и металлокерамики.

Проблем с клёвом рыбы больше не имею!

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

Читать продолжение >>>

Выделяют 4 вида колец:

1. Пропускное – SIC. Имеет вставку из карбида кремния. Отличаются износостойкостью. С помощью детали фиксируют плетеную нить на основании снасти.
2. Пропускное – SIH. Легкое кольцо из прочного материала. Предназначено для удержания максимальной массы.
3. Пропускная деталь LOW. Специализированная деталь. Необходимо для препятствия перехлеста шнура во время заброса.
4. Пропускная деталь с керамической вставкой. Предназначено для фиксации шнура из монофильного материала.

Особенностью конструкции отличается кольцо-тюльпан, располагающееся на кончике бланка.

Построение тюльпана:

1. Рамка приваривается к остроконечной детали.
2. Данную деталь фиксируют на вершине снасти.

Внимание! Клей для крепления кольцевых деталей нужно выбирать качественный. Требования к кольцам:

Требования к кольцам:

• Отполированная поверхность без трещин и скол.
• Отсутствие шероховатости.
• Твердая и чистая основа.
• Прочность посадки.

При выборе необходимо обратить на следующие характеристики:

• Размер.
• Масса.
• Диаметр.

Количество колец обеспечивает распределение массы хлыстового компонента на всем расстоянии удилища. Это влияет на вылавливание рыбы. Меньшее количество влияет на заброс, дальность которого увеличивается. При этом вероятность поломки увеличивается.

Для того чтобы обезопасить сохранность спиннинга необходимо правильно расставить кольца:

1. Их количество зависит от длины удилища: фунт-1 (это значит что при длине 7 фунтов, или 213 сантиметра, количество колец будет составлять 6 штук, при длине 9 фунтов – 8 штук).
2. Расстояние между элементами к вершине удилища увеличивается на 0,2 миллиметра.

Установка, замена пропускных колец

Также важным моментом является то, как пропускные кольца установлены на спиннинге или если вам нужно провести замену. Один и тот же бланк, в зависимости от мест колец и их количества, может быть как более быстрым, так и более медленным по строю. Конечно, это несколько условно, так как в первую очередь строй удилища зависит от самого бланка, но недооценивать правильность установки пропускных колец не стоит. На хорошем и качественном спиннинге они всегда установлены по линии внутреннего шва на хлысте. Большинство рыболовов о существовании такого шва даже и не подозревают, так как он не виден для глаза. Это чисто технологический шов, и он присутствует практически у всех, даже самых дорогих, удочек.

Если посмотреть хлыст в поперечном разрезе, то окажется, что толщина стенки не везде одинакова. Заметное невооруженным глазом явное утолщение стенки — это и есть технологический шов. Совершенно очевидно, что наибольшую возможную жесткость любой хлыст будет иметь именно по линии шва, и если они стоят по нему, то это показатель хорошего качества сборки вашей удочки

Впервые вопрос важности установки колец был поднят известным немецким нахлыстовиком X. Шнайнфортом.

Проверить правильность установки или замены пропускных колец можно очень простым способом. Собранная удочка берется одной рукой рядом с тюльпанчиком, а второй на 30—40 см ниже. Далее следует слегка изогнуть кончик спиннинга и начать медленно вращать его вокруг своей оси. В какой-то момент она будет как бы проскакивать и вырываться из пальцев. Такое проскакивание происходит тогда, когда удочка изогнута по линии шва. Именно в этом положении необходимо зафиксировать кончик удилища и посмотреть на то, где стоят пропускные круги. Если их местоположение строго снизу или сверху относительно хлыста, то удилище идеально собрано и прекрасно подойдет для джиг-спиннинга, так как его жесткость максимальна

Если они расположены строго сбоку под 90 градусов, не важно слева или справа, — это значит, что они стоят по самой мягкой линии удилища. Это может не означать, что они установлены неверно, a говорит о том, что, вероятнее всего, производитель преследовал своей целью изготовить удочку более медленного строя (несли, конечно, в маркировке он не обозначен, как быстрый, что однозначно указывает на небрежную сборку)

Но если в том же самом положении спиннинга они расположены совершенно произвольно, а не по вертикали или горизонтали, то остановку своего выбора на таком удилище можно сравнить с приобретением мины замедленного действия.

Во-первых, с помощью такого спиннинга будет практически невозможно выполнять точные дальние забросы, так как вершинка удилища будет двигаться вперед и назад не по прямой, а по сложной и непредсказуемой траектории. А во-вторых, в момент вываживания рыбы или просто изгиба под сравнительно небольшой нагрузкой хлыст сильно деформируется в результате действия скручивающих сил. Это очень быстро приводит к разрушению материала спиннинга, который как бы постепенно отслаивается, так как рассчитан на продольный изгиб, а не на поперечное кручение. Возникающая от таких нагрузок усталость хлыста может накопиться буквально за пару месяцев активных рыбалок, и рано или поздно удочка буквально развалится без видимых на то причин в момент заброса, подсечки или вываживания.

Следует также обратить внимание на диаметр ближайшего к катушке пропускного кольца. Если оно маленькое, а вы ловите с безынерционной катушкой, то дальность заброса от этого пострадает

Поэтому при выборе удилища обязательно уделит те этому моменту особое внимание.

Ремонт бланка спиннинга

В момент эксплуатации удилища могут возникнуть следующие виды поломок бланка:

• трещины и сломана комлевая колена удилищного хлыста;
• растрескивание либо поломка верхнего колена.

Обновление удилищного бланка в обоих случаях не требует особых затрат. Если неисправность обнаружена в верхней части, вблизи от тюльпана, исправить ситуацию легко. Для этого рыболову-любителю необходимо подобрать подходящий верховой тюльпан. Для починки этой части удилища необходимо создать вставку из прочного углепластика, подходящую по величине к сломанной части бланка.

Наиболее усложненной выглядит ситуация, когда слом произошел посредине удилища. С целью восстановления спиннинга необходимо изготовить вставку из углепластика, подходящей по диаметру к сломанной конструкции, которая будет повторять конус бланка. Самодельная вставка промазывается клеевым составом, вставляет внутрь бланка. Детали удилища плотно фиксируются между собой, а поверх накладывается аккуратный бандаж.

Как отремонтировать сломанный спиннинг

Конечно, иногда случаются такие поломки удилищ, при которых их приходится выкидывать, или отдавать профессиональным мастерам – родбильдерам, специализирующихся на ремонте и сборке самых разнообразных бланков.

Но чаще, все-таки, происходят повреждения спиннингов, которые сможет исправить практически каждый любитель рыбной ловли. Например:

• Перелом вершинки удилища.
• Повреждение пропускных колец и тюльпана.
• Перелом бланка в срединной части (его колена).
• Повреждение или приход в негодность рукояти.

Рассмотрим подробнее, как можно отремонтировать спиннинг своими руками в указанных случаях.

Ремонт вершинки

Очень часто приходится делать ремонт спиннинга своими руками из-за поломки вершинки. Это двойная неприятность, так как здесь расположен тюльпан – конечное пропускное кольцо, которое принимает на себя основные нагрузки.

Для того чтобы сделать ремонт спиннинга своими руками, необходимо прежде всего приготовить инструменты и материалы:

• острый малярный нож;
• газовая горелка;
• зажигалка;
• плоскогубцы;
• мелкий надфиль;
• наждачная бумага размером 1000;
• полотно по металлу;
• отрезки углепластикового удилища различной длины и диаметра для ремонта колена спиннинга, поврежденного или сломанного;
• клеи – водостойкий ПВА, эпоксидный, «Супер-клей» гель, для фиксации бандажей, пропускных колец, ремонта рукояти;
• водостойкий прозрачный лак;
• капроновая нить для закрепления на бланке устанавливаемых пропускных колец, маскировки места в котором сломался спиннинг;
• набор пропускных колец;
• пробки из-под бутылок от вина или шампанского.

Приготовив все необходимое, можно починить как вышедшее из строя последнее пропускное кольцо, так и сломавшийся около комля бланк.

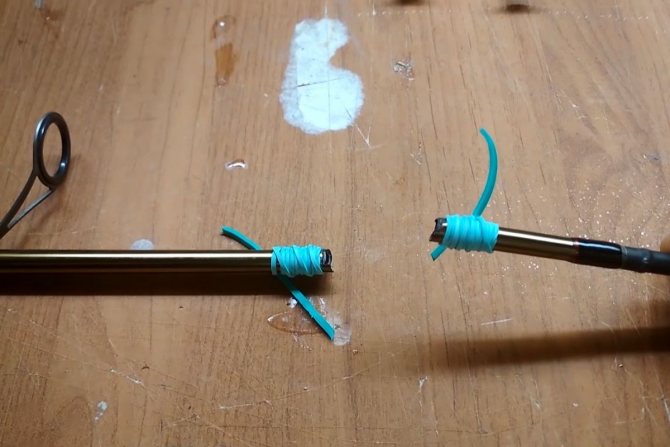

Ремонт бланка

В современных двусоставных штекерных спиннингах из высокомодульного графита случаются такие виды поломок как:

• трещины или поломки первого (комлевого) колена хлыста спиннинга;
• растрескивание или поломка верхнего колена.

Ремонт бланка в обоих случаях не требует значительных расходов. Он состоит из следующих шагов:

1. Осматриваем удилище в месте поломки на предмет продольных трещин. Если они есть, ремонту колено не подлежит – под нагрузкой трещина неминуемо будет увеличиваться в длину и приведет к полному выходу из строя всего колена.
2. Если трещин не обнаружено, полотном по металлу торцуем края поврежденного колена.
3. Из старых, но не расщепленных графитовых коленьев от другого сломанного удилища выбираем и выпиливаем кусочек 10-15 см длиной, плотно заходящий внутрь частей сломанного колена – шпигот.
4. При необходимости кусочек немного обтачиваем наждачной бумагой, мелким надфилем.
5. Вставляем шпигот в одну из частей ремонтируемого колена, так чтобы он плотно зашел внутрь него на 7-8 см. Край колена и вставленный в него шпигот обильно смазываем эпоксидным клеем. При ремонте комлевого колена шпигот можно пропустить внутри него, сняв пробку, находящуюся в торце рукояти после катушкодержателя спиннинга.
6. Второй конец шпигота вставляем внутрь другой части сломанного колена таким образом, чтобы зазор между двумя стыкуемыми частями сломанного колена был минимальным.
7. Место стыка покрываем эпоксидным клеем.
8. Поверх соединения наматываем тонкую капроновую нить, стараясь подобрать ее цвет в тон покрытия бланка.
9. Бандаж из капроновой нити покрываем водостойким лаком.
10. Если одно из колец спиннинга находится очень близко к месту поломки, то для усиления бланка и маскировки бандажа его снимаем, крепим над местом стыковки сломанных частей колена капроновой нитью.
11. Если поломка затронула лак колец спиннинга или повредила намотку которой кольцо крепиться к бланку то его проще снять и установить заново.

В результате такого ремонта удилище сохраняет свою прочность, гибкость, незначительно изменяет строй, но в тоже время позволит избежать покупки дорогостоящего эксклюзивного колена. По затраченным же деньгам для любого рядового спиннингиста такой ремонт обойдётся в ничтожно малую сумму

Замена колец своими руками

Замена кольца на спиннинге может понадобиться, в случае если оно потеряло свои рабочие свойства, повреждено или если поломано крепление рамки. Для того чтобы замену произвести качественно, рыболов должен подготовить удобное рабочее место с хорошим освещением и следующие материалы:

1. Комплект новых колец. Или одно кольцо, если остальные менять не нужно.
2. Синтетические нити небольшого диаметра.
3. Хороший водостойкий лак на основе полиуретана или средство для покрытия обмотки «Flex Coat».
4. Парафиновую свечу или зажигалку.
5. Эпоксидный клей.
6. Наждачную бумагу.
7. Лупу.
8. Небольшой острый нож.
9. Немного изоленты.
10. Фен.
11. Плоскогубцы.

Для удержания спиннинга в нужном положении во время проведения монтажа, необходимо подготовить специальную подставку. Ее можно вырезать из плотной картонной коробки.

Понятно, что для того чтобы установить новые кольца, сначала нужно снять старые. Как правильно снять кольца со спиннинга, не повредив его корпус? Следуйте следующему алгоритму действий:

С помощью фена, осторожно нагреваем основание старого крепежа. Мнение эксперта Книпович Николай Михайлович Зоолог, гидробиолог

Мнение эксперта Книпович Николай Михайлович Зоолог, гидробиолог

Увлекаюсь рыбалкой на профессиональном уровне.

Важно! Не допускайте перегрева удилища

Это может привести к порче его поверхности и, как следствие – к изменению его рабочих параметров.

В районе лапки кольца острым ножом надрезаем его покрытие

Осторожно разматываем старую обмотку, одновременно удаляя старый лак и клей. Удаляем кольцо

Окончательно очищаем место крепежа. Для этого нагреваем его феном и палочкой, осторожно, соскабливаем все лишнее. Тюльпан, после удаления старой подмотки, удаляем с помощью вращательных движений, ухватив его за корпус плоскогубцами.

Для этого нагреваем его феном и палочкой, осторожно, соскабливаем все лишнее. Тюльпан, после удаления старой подмотки, удаляем с помощью вращательных движений, ухватив его за корпус плоскогубцами

Как правильно прикрепить новые кольца к спиннингу указано ниже:

1. Для подготовки кольца к установке, сначала необходимо подогнать его лапку (лапки) к поверхности бланка. Делается это с помощью наждачной бумаги.
2. С помощью изоленты временно устанавливаем кольца на отведенные им места. Это необходимо сделать для определения соответствия их размеров и установления правильной соосности.
3. Следующий этап – обмотка лапок синтетической нитью. Это очень кропотливый и ответственный момент. Сначала нужно закрепить свободный конец нити за лапку, а затем проводить обмотку, следуя, с каждым новым витком ближе к основанию лапки.
4. Обмотку, для большей надежности крепления, лучше сделать в два – три слоя.
5. Тщательно покрываем нити и основание лапки эпоксидным клеем. Он должен быть нужной консистенции для того, чтобы закрепить все поверхности нити и основание лапки.
6. После высыхания клея, крепеж покрываем лаком или средством «Flex Coat».
7. Крепеж тюльпана необходимо производить в той же последовательности с той лишь разницей, что перед его установкой нужно, с помощью надфиля, подогнать внутренний диаметр его установочного кольца под диаметр кончика вашего спиннинга.

Все, после полного высыхания клея и лака, ваш спиннинг снова готов к работе. Можете оснащать его и собираться на рыбалку.

Пропускные кольца для удилища

Подавляющее большинство современных разнотипных удилищ оснащаются пропускными кольцами, сквозь которые потом продевается леска. Эти кольца призваны обеспечить равномерное распределение нагрузки на всё удилище.

Также они существенно облегчают и делают более удобной работу со снастью, предотвращая провисание и запутывание лески, что особенно важно в случае использования дальних забросов. Все кольца должны быть надёжно закреплёнными на одной линии оси рукоятки. Их правильное расположение можно проверить визуально следующим способом: положите удилище на любую ровную поверхность так, чтобы кольца были направлены вверх, а затем посмотрите сквозь первое кольцо, совпадают ли центры всех окружностей

Их правильное расположение можно проверить визуально следующим способом: положите удилище на любую ровную поверхность так, чтобы кольца были направлены вверх, а затем посмотрите сквозь первое кольцо, совпадают ли центры всех окружностей

Все кольца должны быть надёжно закреплёнными на одной линии оси рукоятки. Их правильное расположение можно проверить визуально следующим способом: положите удилище на любую ровную поверхность так, чтобы кольца были направлены вверх, а затем посмотрите сквозь первое кольцо, совпадают ли центры всех окружностей.

Размещение колец не на одной прямой линии увеличивает степень их трения о леску, что негативно влияет на дальность заброса и долговечность снасти. В случае с вываживанием рыбы неправильное расположение колец может стать причиной поломки удилища из-за неравномерного распределения физической нагрузки.

Варианты и способы расстановки

Этот пункт имеет смысл читать только в том случае, если кольца ставятся не на старые места. Их новое расположение должно быть продуманным. К примеру, вершинка сломалась между кольцом и тюльпаном. Тут действия зависят от испытываемых чувств к спиннингу. Если его не очень жаль, отпиливаем кончик, который выступает из-под обмотки колечка — все, ремонт колец на спиннинге сделан. Если жаль, и есть время для достаточно кропотливого ремонта, снимаем несколько колец и находим для них новое расположение, учитывая изменение длины удилища.

Другой вариант – уменьшить количество пропускных колец на 1, т. к. спиннинг стал короче. Для оценки результата кольца временно прикрепляются к спиннингу при помощи изоленты (если они маленькие, их разрезают вдоль пополам). Такое крепление колец достаточно надежно, с временно отремонтированным удилищем можно даже порыбачить, проверив, как новая расстановка колец покажет себя на практике.

Если с колена кольца убраны, прежде чем устанавливать тюльпан, нужно найти шов удилища. Комель спиннинга ставится на стол, вершинка упирается в стену. Средняя часть зажимается между ладонями, чуть-чуть надавливая сверху вниз так, чтобы был заметен прогиб колена. Спиннинг катается между ладонями. Шов удилища в положении, в котором спиннинг прогибается с наименьшим усилием, расположен внизу. Отметить шов можно с помощью скотча (приклеивается узенькая полоска). Все кольца и тюльпан должны быть поставлены или вдоль шва, или напротив него.

Если есть еще один шов – ставьте их между швами.

Есть несколько вариантов расположения колец на спиннинге:

Конус (традиционная расстановка). Кольца, расположенные прямым конусом, уменьшают динамику спиннинга, но увеличивают дальность заброса. Как правило, при такой расстановке используется небольшое количество довольно объемных колец, что удобно в зимних условиях: меньше наледи.

Новая концепция (Фуджи). Вершина спиннинга максимально разгружена. По массе все находящиеся на ней кольца равны среднему кольцу в предыдущем варианте расстановки. В настоящее время самое популярное и эффективное расположение колец на спиннинге.

Киркмановская расстановка. Киркман — фамилия разработавшего ее родбилдера. Вершина бланка разгружена еще сильнее, чем в концепции Фуджи, за счет обилия маленьких колец. Обеспечивает точность и дальность забросов. С таким расположением колец удобно рыбачить вдоль берегов с растительностью: зацепов за ветки практически не бывает.

Расстановка родбилдеров. Рыболовы отмечают особую дальнобойность такого расположения колец. В этом случаи часто расставляют кольца на спиннинге следующим образом:

Морская расстановка. Применяется на спиннингах, предназначенных для морской ловли. Входное кольцо расположено далеко от катушки. Перехлестов шнуров не бывает, но во время заброса присутствует шум.

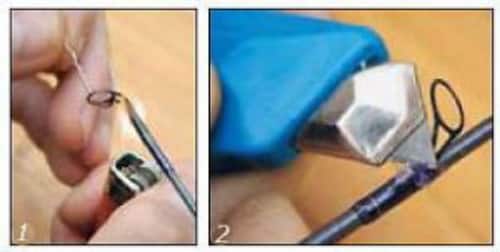

Ремонт (замена) пропускных колец и «тюльпана» удилища

Дефектное концевое кольцо «тюльпан» можно снять без повреждения декоративной обмотки. Для замены «тюльпана» его трубку нужно аккуратно и несильно нагреть зажигалкой или электропаяльником и удалить с бланка, потянув за разогнутую канцелярскую скрепку (см. рис.1), вставленную в рамку кольца (не во вставку!).

Чтобы заменить примотанные пропускные кольца, их приходится срезать острым ножом, удаляя обмотку вместе с лаком. Лезвие при этом должно двигаться по лапке кольца, а не по бланку (2), в противном случае можно «зарезать» углеволокно и повредить бланк.

Новый «тюльпан» проще всего приклеить «суперклеем». При этом нужно выровнять проходное отверстие нового «тюльпана» строго по оси остальных колец на колене.

Для временной фиксации кольца с лапкой, которая будет в дальнейшем покрыта обмоткой, стоит воспользоваться кусочком бумажной клейкой ленты (см. рис.3), которую потом удаляют. Приматывать пропускные кольца к бланку нужно капроновой нитью, желательно подобранной под цвет фирменной. Не используйте нитки хлопчатобумажные и из ацетатного шелка: первые непрочны и обрываются при натяжении (к тому же они темнеют под лаком и дают не убираемый лакировкой ворс), а вторые растворяются покрывным лаком-фиксативом, который содержит ацетон.

Примотку кольца начинайте на бланке, отступив от конца лапки на 3-5 мм. Закрепив конец нити двумя-тремя оборотами (4), вращайте бланк от себя двумя руками, натягивая нить и укладывая виток к витку. Чтобы обеспечить равномерное усилие натяжения нити, пропустите ее между страницами старого толстого журнала, положите его на табурет или стул и сядьте сверху. Катушку с ниткой положите в чистую стеклянную банку на полу – так нитка не запутается, и катушка не «убежит» при намотке.

Не доходя до конца обмотки 3-4 мм, подложите под нить отрезок «плетенки» диаметром 0,15 мм и длиной 15-20 см, сложив его вдвое (5). Закончив обмотку, обрежьте нить с небольшим запасом, конец ее вставьте в петлю «плетенки» и, придерживая пальцами обмотку, вытяните конец нити наружу (6), после чего аккуратно обрежьте ее (7). Готовую обмотку кольца покройте бесцветным лаком-фиксативом (можно использовать лак для ногтей (8)), заглаживая обмотку пальцами, а после его высыхания (через 30-40 минут) – эпоксидным клеем (9). Когда «эпоксидка» отвердеет, новая обмотка кольца будет практически неотличима от фирменной (10).

Точно так же делаются обмотки и на других местах бланка. Например, полезно поставить обмотку на тех его участках, где лак поврежден до углеволокна, или для укрепления наружной поверхности стыка колен (стычной трубки).

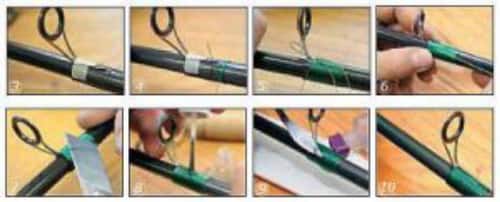

Монтаж кольца к удилищу

Прикрепление тюльпана. Любой, стойкий к действию воды, клей подойдет для прикрепления к спиннингу тюльпана. В случае повторного использования детали, если в нее не входит кончик спиннинга, необходимо почистить отверстие тюльпана. Делается это при помощи сверла или булавки. Если все равно кончик удилища не помещается, микрометром измеряем разницу между диаметрами

Если она не более 0,1 миллиметра, осторожно снимаем слой лака с кончика удилища. 0,2 миллиметра — необходим новый тюльпан.

Прикрепление колец

Они крепятся к спиннингу нитками. Выбор толщины ниток зависит от веса удилища и от того, насколько близко расположено кольцо к тюльпану (чем тяжелее и дальше — тем толще должна быть нить).
Начинаем обмотку с фиксирования начала нити: оборачиваем ею удилище, перехлестываем и, прижав пальцем место перехлеста, закрепляем начало нитки на бланке малярным скотчем (оно должно быть параллельным оси будущих витков).
Другим концом нити делаем 5 витков, фиксируя ее начало, оставшуюся часть нерабочей нити обрезаем.
Продолжаем наматывать нить. Между витками не должно быть промежутков. Для их подгонки удобна палочка (от мороженого или счетная).
Делаем петлю из лески за 5 миллиметров до конца обмотки и приматываем ее нитью (она нам потребуется, чтобы продернуть другой конец нити под обмоткой).
Завершив обмотку, фиксируем нитку пальцем, убираем ее натяжение и на расстоянии 7 сантиметров от конца обмотки обрезаем нить. Не убирая палец, проводим нитку в петлю и натягиваем. Петля, подтянутая к краю обмотки, должна оказаться затянутой под нее. Так конец нити оказывается под обмоткой.

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Задумываясь над тем, как приклеить кольца на спиннинг, помните, что эта операция – кропотливая. Для того чтобы результат был идеальным, требуется определенный навык.

Если вы в первый раз делаете самостоятельный ремонт спиннинга, возможно, не получится особой красоты обмотки или ровности покрытия. Все это придет с опытом.

В заключении видео, в котором показано как заменить кольцо на спиннинге.

Замена пропускного кольца на удилище

Замена пропускного кольца, частая задача, если активно рыбачишь. Когда снасти приведены в порядок, самое время заняться их ремонтом, благо большинство рыболовов многое способны сделать самостоятельно.

Какой тип строя спиннинга следует считать самым универсальным?

Этот вопрос, как правило, задают в тех случаях, когда ставится цель подобрать один спиннинг на все или хотя бы большинство вариантов ловли. Имевшее место в последние годы увлечение подчеркнуто “быстрым” строем сейчас – не то, чтобы вышло из моды, просто для многих становятся все более очевидными преимущества строя более универсального. В одних вариантах этот строй называют “regular”, в других – “moderate-fast”, в третьих – формальное обозначение может отличаться, но сути это не меняет. Спиннинги с таким действием дают возможность безболезненно перестраиваться с одной приманки на другую (с джига на воблер, к примеру), они достаточно дальнобойны и чувствительны. Из наиболее популярных спиннингов этого типа достаточно назвать St.Croix Wild River или Daiwa Silver Creek-S c тестом до 21 гр.
