Транцевые колеса для ПВХ лодок – варианты крепления, монтаж

Самым популярным аксессуаром, помогающим доставить ПВХ лодку от места сборки до воды по-прежнему считаются транцевые колеса, которые устанавливаются на жесткий борт надувной лодки. Если вы часто отправляетесь на рыбалку в одиночку, то вам стоит задуматься об установке на вашу ПВХ лодку подобных колес.

Варианты крепления

Принцип действия транцевых колес основан на том что в зависимости от того передвигается лодка по земле или уже спущена на воду колеса занимают одно из двух возможных положений и фиксируется в нем (фото 1,2,3).

Кстати, для ПВХ лодок с надувным дном, используются изогнутые стойки (фото 1), а для лодок с пайольным дном – прямые (фото 2).

Есть еще один вариант установки транцевых колес на ПВХ лодку – съемный. Для этого специальные крепления устанавливаются на транец, а во время движения лодки по воде, стойка с колесом легко снимается (фото 4).

Все приспособления для крепления колес обычно продаются в комплекте с ними, вам понадобятся только инструменты: дрель, отвертка, герметик и линейка.

Монтаж транцевых колес

Для того чтобы оба колеса были установлены параллельны друг другу с помощью линейки делаем разметки на транце. Далее прикладываем крепление на отмеченную линию, и отмечаем точки, где будем сверлить. Высверливаем отверстия для крепления, заливаем герметиком, вставляем болты в крепление и прикручиваем его к транцу. Установка завершена.

Советы. Чем шире разнесены транцевые колеса, тем удобнее и легче ручная транспортировка лодки. Но прежде чем сверлить отверстия под кронштейны, проверьте, не будут ли колеса задевать баллоны при поднятии в нерабочее положение и мешать повороту мотора при движении. Также, колеса должны быть строго параллельны друг другу – иначе перемещать лодку по суше будет тяжело, а сами колеса быстро выйдут из строя. Ось каждого крепежного отверстия должна быть перпендикулярна плоскости транца, чтобы головки болтов и шайбы прилегали к соединяемым элементам всей поверхностью.

Особенности строения эхолота

Чтобы соорудить эхолот самому, необходимо знать из каких основных частей он состоит и в чем заключается его работа.

Каждый прибор для изучения рельефа дна состоит из следующих функциональных частей:

Передатчик создает импульс, который преобразуется с помощью датчика излучателя в ультразвуковую волну. Мощность этого сигнала настолько слабая, что не ощущается ни человеком, ни морскими обитателями.

Эта волна распределяется вглубь воды и отражается от объектов, которые находятся в зоне ее распространения. Это может быть дно, рыба, камни или рифы. Достигнув дна, волна возвращается обратно к датчику, который преобразует его в электрический сигнал.

Благодаря приемнику сигнал усиливается, передается на микропроцессор и отображается на дисплее устройства.

В качестве дисплея можно использовать устаревшую версию мобильного телефона. Существует также упрощенный вариант, для работы которого понадобится смартфон.

Самодельные методы

Дешевле всё сделать своими руками. Обычно крепят датчик на транец или днище. Есть в «ассортименте» и более экзотический выносной способ.

На транец

Что нужно иметь:

1. Трубу из металлопластика, 1 м в длину.
2. Трубку из нержавейки.
3. Струбцину (продаётся в строймагазинах). Если нет струбцины, используйте болты и дрель. Через транцевые отверстия закрепляется кронштейн. Конечно, такой вариант не столь удобный, как съёмные держатели, но качество сигнала не должно пострадать.
4. Болты с шайбочками, резиновые прокладки, хомуты, шплинт.

Пошаговая инструкция:

1. Хомутами и прокладками закрепляем металлическую трубу (около 0,4 м) к струбцине.
2. Ставим внутрь металлопластик, низ “расплющиваем”.
3. Делаем пару «дырочек”.
4. Крепим датчик, используя болты, шайбочки, гайки.
5. Крепим датчик, провод запускаем в трубу.
6. Ставим струбцину на транец.
7. Длину металлопластиковой детали выставляем шплинтом и отверстиями, которые были просверлены.
8. На верхний конец крепим экран.

Крепежи должны устанавливаться надёжно!

Полезное видео:

На корпус

Способ совершенно иной, так как основан на приклеивании:

1. Возле киля снять слои на дне (прямо до внешнего).
2. Эпоксидным клеем приклеить датчик к поверхности.
3. Место выреза, которое осталось, тоже заклеить.

Метод может показать странным, но некоторые рыбаки, особенно те, которые пользуются одной лодкой, его оценят.

Выносной способ

И здесь всё достаточно просто:

1. Закрепить трансдьюсер к середине бутылки (поллитровка или литровка из пластика). Крепить лучше изолентой или скотчем.
2. Так же закрепить провод датчика на горлышке бутыля.
3. Экран поставить на скамейке, подключить провод.
4. В бутылку налить воды до тех пор, пока не достигнете нужной глубины погружения датчика.

Это вариант для рыбалки там, где нет заводей или течения.

Вопрос — ответ

Вопрос: Как лучше закрепить эхолот на лодке ПВХ, чтобы не слетел?

Имя: Роман

Ответ: Это можно сделать заводским и самодельным методом. Первый способ отличается высокой надежностью и дороговизной, но конструкция получается жесткой, что опасно, если лодка наезжает на препятствие. Своими руками делать крепление дешевле.

Вопрос: Как правильно установить эхолот на надувную лодку своими руками?

Имя: Иван

Ответ: Все зависит от метода крепления: на транец или корпус судна. Есть и выносной метод. Если эхолот крепится на корпус, используется эпоксидный клей, которым датчик приклеивается к подготовленной поверхности.

Вопрос: Как точно можно закрепить датчик эхолота на лодку ПВХ?

Имя: Иван

Ответ: Нужно следовать трем правилам. Первое — только горизонтальное расположение устройства поверхности воды. Второе — под водой возле датчика не должно быть пузырьков. Третье — устройство не должно испытывать вибраций.

Вопрос: Как надежно установить датчик эхолота на транец надувной лодки?

Имя: Тимофей

Ответ: Нужно закрепить металлическую трубу к струбцине, поставить внутрь металлопластик, закрепить датчик и запустить провод в трубу. Затем поставить струбцину на транец, выставить длину и закрепить экран. Это основные шаги.

Установка прибора

Основные монтажные работы по креплению эхолота производятся внутри корпуса. Это наиболее надежная конфигурация установки, но она возможна только в случае если корпус катера однослойный. Монтаж выполняется двумя способами: посредством крепежей и эпоксидного клея. Желательно использовать одновременно два средства, что добавит прочности конструкции. На внутренней стороне корпуса также устанавливается платформа, соответствующая по схеме расположения отверстий основной внешней базе. При необходимости можно вывести и дополнительные коммуникации в нишу конструкции.

Теперь следует ответить на другой вопрос: как установить эхолот на катер, чтобы он допускал минимум помех? К сожалению, заранее просчитать воздействие шумов на сигнал сложно. Однако их уровень можно снизить, если рядом с техникой и в подкорпусной нише исключить прохождение сторонней проводки. Монтаж осуществляется винтами, после того как панель изнутри будет корректно установлена и зафиксирована эпоксидным клеем

Важно подчеркнуть, что силикон в этом случае не применяется, поскольку аналогичные составы тоже негативно сказываются на качестве приема сигналов

Виды держателей и особенности конструкции

Прибор состоит из двух функциональных частей:

• корпуса с экраном на жидких кристаллах;
• датчика-излучателя или трансдьюсера.

Чтобы получить адекватные показания и добиться четкого рисунка рельефа дна, следует выполнить несколько условий при креплении датчиков для лодок:

1. Сигнал, излучаемый трансдьюсером должен быть строго под углом 90 градусов к поверхности воды.
2. Около трансдьюсера под водой не должно быть пузырьков воздуха.
3. Должна быть исключена даже незначительная вибрация трансдьюсера.

Рекомендуется использовать один из трех способов закрепления:

• транцевый;
• крепление к днищу;
• выносной способ (самодельный).

Экран прибора не требует особых условий монтажа, и его можно зафиксировать:

• на подставке (скамейке) в удобном месте;
• на боковой поверхности;
• на дне лодки.

Способы монтажа держателей выбираются индивидуально. Среди доступных вариантов кронштейн, специальные муфты с замочками, клей, вакуумная присоска.

Транцевые

Транец – это металлическая жесткая пластина. Ее длина должна быть равна ширине плавсредства или быть чуть меньше.

Транец играет роль опоры для подвесного лодочного мотора. На него приходится большая нагрузка, поэтому он должен обладать высокой прочностью. Если используется надувное плавучее средство, конструкция транца может быть стационарной или навесной. Крепеж для навесного транца на лодку можно купить в торговой сети.

Транец часто используется для крепежа дополнительных приборов и элементов.

Для установки датчика прибора на транце плавучего средства используются специальные транцевые держатели или транцевые кронштейны.

Крепления к днищу лодки

Используется несколько способов крепления к днищу. Один из них наиболее часто используется и только в лодках из поливинилхлорида. Трансдьюсер крепят на дно лодки на эпоксидку. Такой способ – для любителей.

Профессионалы используют врезные и врезные поворотные крепления. Лучшие способы крепления датчика эхолота те, которые выполняются с помощью приспособлений заводского изготовления. Они удобны в использовании и безопасны.

Врезные

Врезное крепление является кронштейном или уголком, с помощью которого в днище лодки врезается датчик. Соединение герметично, работе датчика не препятствует ни поток от гребного винта, ни водоросли.

Датчик, фиксируемый посредством врезки, следует крепить перед рулем или гребным винтом

Это важно

Врезные поворотные

Такое приспособление представляет собой врезное крепление, внутри которого датчик поворачивается на угол не более 120 градусов. Благодаря этому изображение на экране эхолота можно видеть под разным углом. Такой способ монтажа применяется, если дно водоёма имеет сложный рельеф.

Самодельные

Вариант с плавающим датчиком

Этим вариантом можно воспользоваться, если поверхность водоема гладкая, нет течения, и используется вёсельная лодка, у которой нет транца. В этом случае сделанное своими руками приспособление для датчика эхолота может использоваться в качестве бюджетного варианта.

Последовательность монтажа и изготовления плавающего трансдьюсера:

1. Корпус эхолота фиксируется на подставке.
2. В центральной части пластиковую полулитровую бутылку перехватывают клейкой лентой, прикрепляя датчик, а на горлышке фиксируют провод датчика.
3. Выполненное своими руками приспособление опускают в воду на проводе.
4. Чтобы отрегулировать глубину погружения датчика, подливают воду в бутылку.

Съемные самодельные держатели

Чтобы изготовить такие держатели, потребуется:

• струбцина;
• эпоксидный клей;
• крепеж;
• обрезки металлической и металлопластиковой трубы.

Последовательность изготовления самодельного держателя подробно представлена в видео:

Виды датчиков

Транцевые датчики

Самые популярные датчики, которыми комплектуются большинство продаваемых эхолотов. Стоимость их не велика, но от сюда, можно сказать и вытекают все его недостатки. На транце, как и положено, установлен лодочный мотор. Датчик соответственно крепится рядом с ним, а точнее рядом с гребным винтом, он ведь должен находится в воде. Он располагается чуть ниже корпуса. И вот в таком месте ему приходится работать в очень не простых условиях, постоянное движение, завихрения воды, пузырьки воздуха и т.п. А если лодка выходит на режим глиссирования, то датчик в большинстве своем перестает передавать какие либо данные на эхолот или данные передаются с большими погрешностями или перебоями.

На транец рекомендуется крепить датчики если длина лодки или катера не превышает 8 метров, а лучше и того меньше, исключение составляют короткие, быстроходные катера.

Есть еще и ригельное крепление датчика эхолота на транец. Угол транца по отношению к поверхности воды при это должен быть в пределах от 3 до 16 градусов. Если угол больше, то нужно будет под крепление подкладывать прокладку из пластика или дерева, т.к. датчик для нормальной работы должен быть немного наклонен в сторону движения судна.

В недостатки крепления датчика на транец можно записать еще и то, что его можно повредить при движении (он же выступает за пределы корпуса), он будет постоянно цепляться за траву, мусор, плавающий на воде и за разнообразные подводные препятствия (палки, коряги, бутылки).

Крепление внутри корпуса лодки

Датчик крепится на корпус катера, а точнее на днище и работает сквозь этот самый корпус. Такая установка возможно только на катерах из пластика, металл, дерево или сандвич (с воздушными полостями) не подходят. Т.к. датчик работает через материал корпуса, то тут важна его мощность. Зачастую в таком месте устанавливаются датчики мощностью от 1 до 4 кВт, эффективная глубина эхолокации которых составляет 300-3000 метров. Крепится он эпоксидной или полиэфирной смолой. Знаем случаи когда для крепления использовался пластилин, герметик и даже жвачка, но корректность работы эхолота с такими материала сравнительно не проверялась.

Недостатком такого места крепления является именно место крепления. Датчик работает через корпус, от сюда потери сигнала, снижение чувствительности и глубины сканирования. Обязательно нужно найти место, где стеклопластик плотный, без пузырьков воздуха или каких либо еще дефектов, т.к. все это будет мешать нормально работе эхолота, препятствовать прохождению сигнала.

Врезные датчики

Очень эффективное место для установки. Датчик врезается в днище катера и его работе уже ничего не мешает, ни мотор, ни поверхностный мусор, ни скорость. Формы, размеры и материал изготовления таких датчик разнообразны и каждый сможет подобрать для себя то, что ему нужно.

Главное правильно установить такой датчик. Сигнал от него должен идти строго вертикально вниз

На материал изготовления тоже нужно обратить внимание. Пластиковые датчики не ставят на деревянные корпуса, из-за разбухания дерева есть вероятность раздавить пластиковый корпус датчика, а  бронзовые на алюминий из за электрохимической коррозии

По толщине обшивки и угла ее наклона подбирают высоту корпуса датчика и угол направления излучения сигнала (0, 12, 20 градусов)

По толщине обшивки и угла ее наклона подбирают высоту корпуса датчика и угол направления излучения сигнала (0, 12, 20 градусов).

Врезные, наклонные датчики

Усовершенствованная модель простых врезных датчиков. У наклонных излучатель внутри корпуса жестко не закреплен, а имеет свободный ход на определенный угол, как правило, до 12 градусов. Мощность и эффективность у них такая же как и у обычных врезных. Такой тип предназначен для килевых корпусов катеров. И устанавливать его нужно также, просверлив в днище отверстие. Место лучше выбирать перед килем, рулем или винтом, в общем перед местом, которое создает в воде турбулентность. И опять же не забываем про соответствия материала датчика и корпуса судна.

Не забываем о том, что цена хорошего датчика может составить до половины стоимости самого эхолота.

Еще один вариант крепления датчика эхолота на транец (съемный вариант) с помощью ПВХ трубы от нашего читателя под ником Евген.

https://youtube.com/watch?v=pNpLc1YPVyw

Спасибо за подробную информацию по установке. Все просто, удобно, дешево, надежно и практично. Берем себе на заметку.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

• Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
• Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
• Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
• Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
• Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки. Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

• верхняя часть днища аккуратно вырезается;
• датчик вклеивается в нижнюю часть днища;
• для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

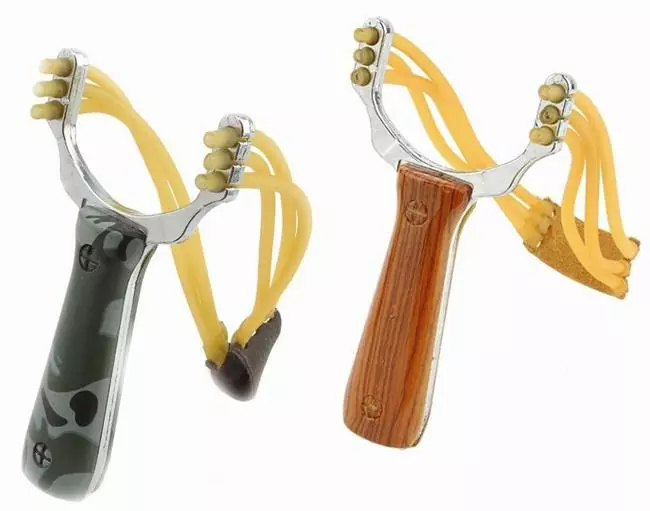

Спортивная алюминиевая рогатка

Для спортивных развлечений на свежем воздухе эта рогатка, выполненная из алюминия, подходит идеально! И дело даже не только в том, что она легкая, но еще и в том, что она весьма компактная при достаточной прочности! Рогатку можно использовать для стрельбы по мишеням, а также можно устроить битву, используя шарики для пейнтбола.

Длина рогатки всего 14,5 сантиметра, а вес около 95 граммов. Легкая и компактная рогатка не займет много места в кармане, и потому ее можно всегда носить с собой! Для стрельбы можно использовать практически все, что для этого подходит – камни, металлические шарики, шары для пейнтбола, гайки и даже орехи!

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Подготовка базы для эхолота

Для установки прибора используется специальная база – несущая основа, обеспечивающая жесткость крепления с минимальными нагрузками на аппаратную часть. Сборка этого приспособления может выполняться по-разному в зависимости от конкретной модели. Главное на этом этапе – произвести ее соединение с эхолотом. Эта операция обычно реализуется посредством тех же винтовых метизов в корпусе.

Важно убедиться, что эхолот для катера правильно посажен в предназначенное для него гнездо. Об этом будет свидетельствовать отсутствие раскачиваний устройства при тряске относительно несущей платформы

В некоторых конструкциях предусматривается и возможность изменения положения эхолота на базе. Для этого прикрученные винты ослабляются, а корпус прибора поворачивается по линиям регулировки. Окончательную позицию желательно определить до монтажных работ, обеспечив достаточную затяжку крепежей.

Использование эхолота при рыбалке с лодки

Чтобы рыбалка была эффективной, к ней нужно тщательно готовиться. Разные виды оснастки, удилище – половина успеха, но если рыбак будет дополнительно пользоваться эхолотом, то вероятность большого улова возрастает в несколько раз.

Этот прибор необходим для исследования рельефа дна, что облегчает выбор места для расстановки сетей или использования других приспособлений. В качестве приятного дополнения эхолот для рыбалки с лодки показывает наличие рыбы поблизости и ее размер. С эхолотом не страшно отправляться на новое место, ведь с ним можно буквально «заглянуть» под воду и оценить текущую ситуацию.

В магазинах предложено много разных вариантов, поэтому необходимо ознакомиться с функциями и техническими характеристиками.

Принцип работы и устройство эхолота

Эхолот – это устройство для определения рельефа дна. Его относят к навигационной системе и сначала его применяли в военных целях, а именно для выявления вражеских субмарин. Сегодня аппарат получил широкое распространение среди рыбаков и у желающих прокатиться на лодке по незнакомым водоемам.

Устройство имеет некоторые особенности, обеспечивающие его работу:

• корпус;
• кристалл для преобразования и трандюсер;
• антенна;
• дисплей;
• кнопки управления;
• излучатель;
• аккумулятор.

Принцип работы эхолота основан на передаче электроимпульсов в воду. Излучатель этих импульсов погружен в воду: закреплен на корпусе лодки, присоединен через провод, запущен радиомаячок.

Излучаемые волны, в свою очередь, преобразуются в звуковые волны и при столкновении с препятствием возвращаются обратно, передавая информацию на дисплей. Учитывая, что скорость звука в воде постоянная, то прибор точно определяет:

1. Рельеф дна (впадины или острые выступы).
2. Расположение рыбы, ее размер или расстояние до косяка.

Эхолоты посылают волны разной частоты: высокая выводит четкое изображение на экран, но область изучения небольшая. Низкие частоты позволяют рассмотреть текущее состояние под водой в общих чертах, потому что из-за возникающих помех картинка «смазывается».

Сама картинка – вертикальная развертка, позволяющая изучить глубину водоема и положение рыбы. Горизонтальная позволяет оценить произошедшие изменения за определенное время.

Как рыбачить с эхолотом?

После включения эхолота выбор настроек происходит автоматически, однако иногда может потребоваться ручная регулировка. На неглубоком водоеме наиболее удачной считается частота 192 Герц. Угол обзора при такой настройке составляет 20–24 градуса.

Самые простые модели обозначают рыбу дугой, а современные эхолоты определяют места скопления рыбы, а размер рыбы влияет на четкость само́й картинки (чем больше – тем лучше).

Чтобы работа с эхолотом была эффективной необходимо определить личные удобные настройки, а также учитывать повадки рыбы, которые зависят от ее породы.

Безусловно, эхолот облегчает поиск рыбы в незнакомом водоеме и «ведет» рыбака к удачным местам, но не сажает ее на крючок. Без качественного снаряжения , приманки и учета времени суток — поймать рыбу навряд ли удастся.

Способы крепления сонара к лодке

Существует несколько способов крепления сонара к лодке:

1. Фиксация на внутренней поверхности на эпоксидный клей подойдет для пвх лодок, однако возможны сложности, связанные с измерением глубины и четкостью картинки на экране.
2. Крепление через кронштейн на транец. Такой метод доступен тихоходным лодкам, а конструкция защитит от повреждений, если на пути встречаются препятствия. Этот метод можно отнести к самым удобным и доступным, но использовать его на моторной лодке нельзя. Волны, создаваемые гребными винтами, создают сильные помехи.
3. Сквозное крепление предполагает монтаж преобразователя ко дну лодки через отверстие. Такой способ исключает помехи и дает возможность полноценно использовать эхолот в работе.

Определение местоположение эхолота

На этом этапе необходимо найти подходящее место для размещения установочной панели, на которой будет зафиксирован прибор. Его следует определять с учетом нескольких факторов. В первую очередь до монтажной точки должен дотягиваться кабель от самого датчика. При необходимости можно приобрести и некомплектный более длинный провод, но лучше обходиться штатной фурнитурой. Также выбирать место следует исходя из возможности доступа к эхолоту изнутри корпуса. Это позволит его надежнее установить и отрегулировать.

Учитываются и эргономические нюансы. Если не планируется использовать эхолот для катера на регулярной основе, то монтажные работы при установке и разборке должны быть максимально облегчены. К этому стоит добавить и доступность к монитору аппарата в процессе эксплуатации. Дисплей должен быть хорошо виден с обычной позиции пользователя.

Ручки в ПВХ лодку

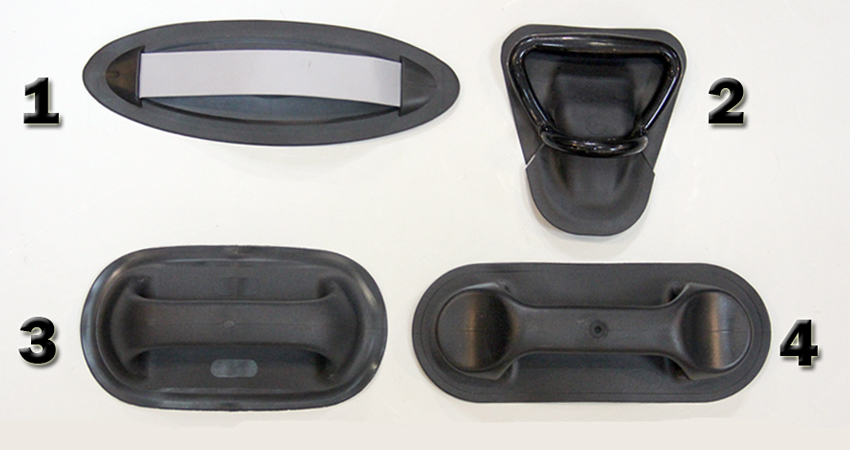

На фотографии представлены четыре самых популярных варианта ПВХ ручек.

1. Данная ручка является самой мягкой, и при сдувании и упаковывании лодки не доставляет рыбаку никаких проблем.
2. Приклеиваемая на нос ручка предназначена для комфортного перетаскивания уже надутой лодки. Особенно она удобна в том случае, если на лодке установлены транцевые колеса, и вы решили выехать на рыбалку один.
3. Этот тип ручки называется жестким. Из преимуществ — не подвергается коррозии.
4. Еще одна жесткая ручка, однако в отличии от предыдущего типа, она немного доработана. Благодаря выемкам, на нее можно без труда наматывать якорную веревку.

Наклеиваемые ПВХ ручки для лодки рыбаки выбирают из-за двух преимущество перед жесткими:

• легкость – лишний вес, установленный на лодке, не всегда удобно переносить от берега к машине, и наоборот.
• упаковывание – жесткие ручки, во время сдувания и сборки ПВ лодки будут только мешать процессу.

Навесные аксессуары для лодок ПВХ очень сильно упрощают жизнь рыболовам любого уровня мастерства. Они позволяют оснастить лодку именно теми приборами или приспособлениями, которые необходимы для выполнения конкретной задачи на любом водоеме. На данный момент, в этом сегменте рынка каждый рыболов сможет подобрать для себя нужные элементы.

Мы благодарим магазин «СибЛодки» за создание статьи.

• г. Новосибирск, ул.Писарева, 60, оф. 1.6
• Телефон: +7-913-741-3110
• Режим работы: пн-пт с 10:00 до 18:00.

Эхолот был создан для крупных морских судов. Он помогает обходить мелководья или подводные препятствия. Но этот прибор используют и для других целей. С помощью эхолота можно отследить косяки рыб.

Многие рыбаки предпочитают ловить рыбу с лодки. Хорошее плавучее средство из ПВХ позволяет свободно передвигаться по водоему. Для большего успеха мероприятия стоит обзавестись эхолотом. Прибор значительно сократит время на поиски рыбных мест, и шансы на хороший улов резко возрастут. Чтобы удобно расположить эхолот в лодке, следует учесть потребности рыбака, прислушаться к советам экспертов. Крепление эхолота на лодку ПВХ не займет много времени.

Заключение

Сегодня мы с вами рассмотрели основные моменты, на которые стоит обратить внимание каждому, кого интересует вопрос о том, как выбрать эхолот для ловли с лодки. Долгое время считалось, что ловля с эхолотом – это неспортивно и непрофессионально

Однако сегодня такие устройства все плотнее и плотнее входят в арсенал рыболовов разного уровня. Рыбалка с эхолотом с лодки позволяет сэкономить массу времени на поиск перспективных мест и больше времени уделить непосредственно ловле. О неспортивности использования эхолота также говорить не приходится, так как большинство рыболовов, покупающих эти устройства, дошли до того, чтобы отпускать пойманную рыбу. Как и на что ловить – дело каждого, но знать о возможностях, открывающихся благодаря современным технологиям, не помешает никому.

Заключение

Если монтаж был правильно произведен, то появятся все основания рассчитывать на эффективную работу устройства. Но, опять же, не стоит забывать и о правилах эксплуатации эхолота для катера, которые часто нарушаются. К примеру, многие производители не рекомендуют использовать навигатор при движении на большой скорости

Также следует осторожно преодолевать мелководья и участки с затопленными объектами. В таких зонах оборудование может показывать некорректные данные

К тому же показания могут обновляться лишь через определенные временные интервалы, и для точной фиксации параметров на конкретном участке придется остановить катер.
