Тахометр для лодочного мотора: виды, инструкция и установка, лучшие модели, отзывы

Самые популярные модели

Изготовители моторных лодок не выпускают и не поставляют измерительные устройства для двигателей. Их производят отдельные компании — фирмы-партнеры. Так, фирма Teleflex Marine занимается выпуском тахометров с логотипами Mercury, Osculati и Teleflex. На японских и китайских моделях можно увидеть торговые марки Yamaha и Suzuki.

Перечень моделей и производителей лодочных тахометров:

Yamaha 6Y8T-8350T-11-BK. Цифровой мультифункциональный датчик-измеритель от японского крупнейшего бренда. Герметичный корпус механизма выполнен из влагозащитного материала. Он устанавливается под отверстие 86 мм на приборной панели и совместим с моторами Yamaha F 50 и выше. Дисплей указывает текущие и максимальные величины оборотов и моторесурс.
Mercury Flagship. Прибор аналогового типа с частотой вращения 0−8000 об/мин. Содержит стрелочный циферблат и водонепроницаемый корпус со специальными стеклами, которые имеют свойство не запотевать. Устанавливается ко всем двигателям Mercury.
Suzuki DF9,9−30/DT25−40. Аналоговый тахометр с незапотевающим стеклом и считывающим устройством на 7000 об/мин. Монтируется в стандартное отверстие панели приборов 86 мм и применяется для лодочных двигателей Suzuki DF 9,9 и DT 25−40 с 12 генераторными полюсами.

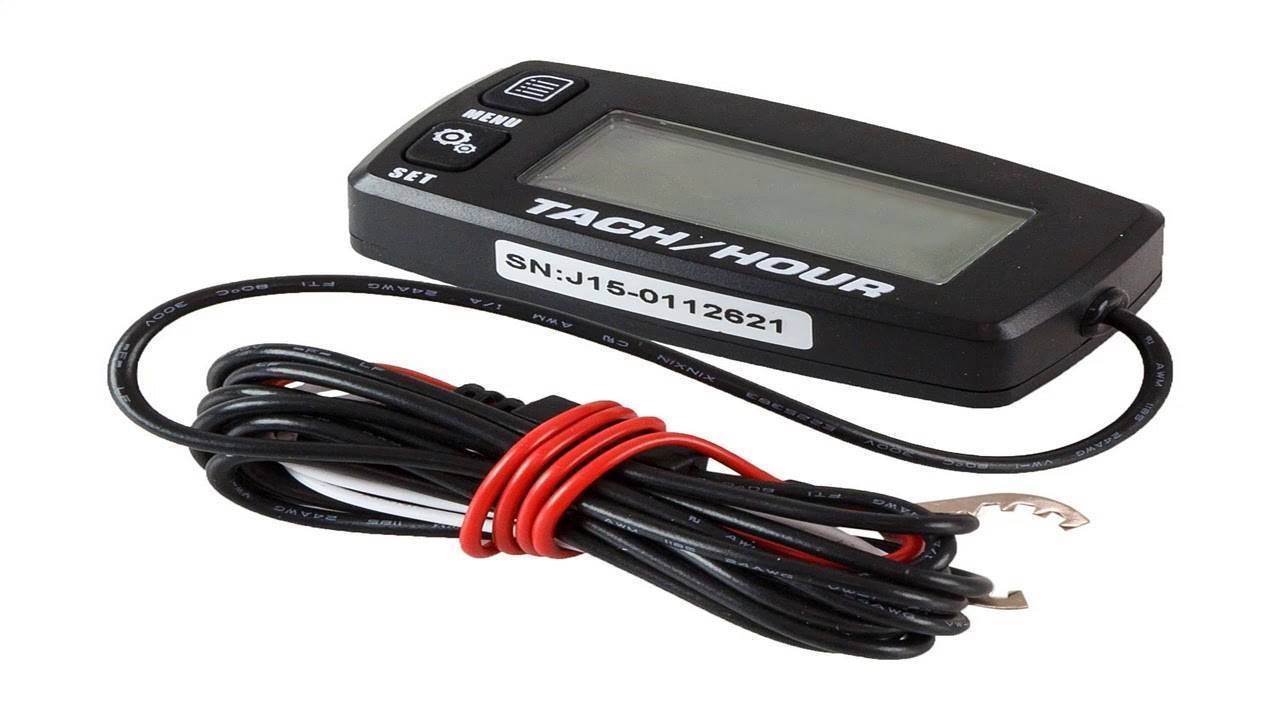

RL-HM032R от китайского производителя Runleader. Устройство предназначено для 2- и 4-тактных двигателей, имеет влагозащиту и возможность смены батареи.
Универсальный тахометр «Мореман» со счетчиком моточасов (Китай). Используется с любыми бензиновыми моторами, имеющими до 8 импульсов зажигания за оборот коленвала. Двигатели с 12 сигналами несовместимы. Внешнее питание при работе не требуется, датчик показывает текущие и максимальные обороты за период последней эксплуатации и моточасы. Дополнительно установлено 2 настраиваемых таймера. Влагозащита соответствует классу IP68, допускающему кратковременное погружение.

При выборе аппаратов специалисты рекомендуют учитывать не только совместимость с лодочными моторами, но и технические параметры прибора.

считает импульсы

С помощью подсчитывания количества проходящих импульсов тахометр показывает на экране количество оборотов и время работы двигателя. Весь принцип работы этого устройства основан на методе индукции.

У приборов есть три контакта с маркировкой IGN, SEND, и GND.

Эксплуатация таких тахометров невозможна с двигателями, которые вместо генератора тока пользуются магнето или катушками освещения.

Благодаря лодочному тахометру можно:

Точно регулировать мотор.
Правильно подобрать гребной винт.
Выбрать самый экономный режим работы двигателя.
Избежать поломки мотора, проверяя сбои в работе.

Установка прибора

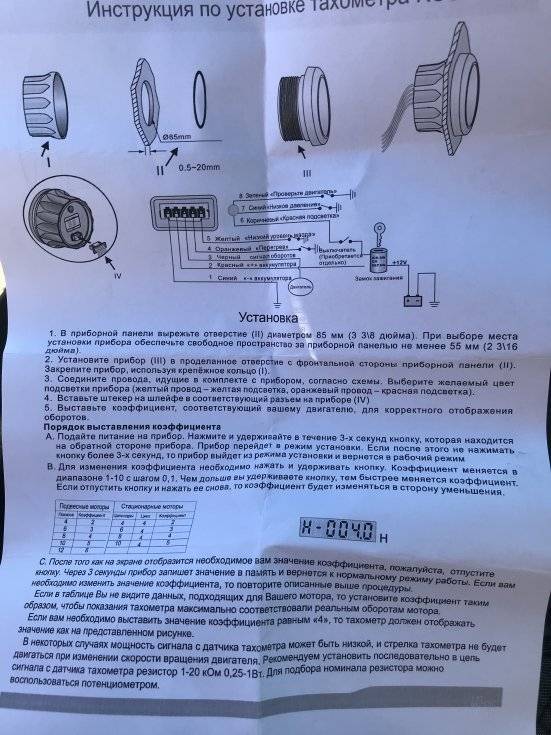

Установка датчика выполняется согласно инструкции по эксплуатации. Для того чтобы на лодку подключить тахометр, сначала определяют место, где будет монтироваться устройство. Прибор не должен перекрываться штурвалом.

Фирменный соединительный провод крепят к разъему. Он имеет нужную длину и наконечники, цветовая гамма соответствует схеме соединений, описанной в инструкции. При отсутствии жгута самостоятельно рассчитывают метраж от двигателя к месту установки плавсредства и изготавливают его. При монтаже датчика в приборную панель на ней вырезают отверстие диаметром 86 мм и крепят в подготовленное место.

При установке тахометра на лодочный двигатель с собственным ИП вокруг свечного провода делают несколько витков соединительным кабелем. Количество витков и дистанция до СЗ оговариваются в руководстве к пользованию. Чаще всего производителем предлагается 3−6 витков на расстоянии 4 см от СЗ. Затем силовой кабель присоединяют к клеммам и закрепляют изоляционной лентой или запаивают, место пайки закрывают термоусадочным материалом. Провод не должен касаться подвижных механизмов мотора. Если ИП отсутствует, жгут крепится к катушкам магнидо.

Монтажный процесс

Как правило, эта услуга доступна в специализированных ателье. Хороший моторист произведет монтажный процесс прибора в соответствии с технической документацией, как на саму лодку, так и на тахометр. Но бывают ситуации, когда требуется установка недостающего элемента в удаленном от цивилизации районе.

Но нет ничего страшного. Эту операцию можно произвести и своими руками.

Больше всего сложностей возникают при монтажных работах в несъемную панель приборов.

Рассмотрим этот вариант поэтапно:

Для начала необходимо определиться с местом установки. Циферблат не должен перекрываться штурвалом, чтобы быть постоянно перед глазами.
Циркулем делаем очертание будущего места установки. Надо сказать, что большинство тахометров диаметром 86 мм. Также в коробке с девайсом можно найти и бумажный шаблон аппарата в масштабе 1:1. Остается только его вырезать и примерить на приборной панели.
Далее вырезаем отверстие. Для этого подойдет электрическая дрель с корончатой фрезой по металлу.
Позаботьтесь о фирменном жгуте проводки для моторных лодок. С такими проводами, как правило, идёт соответствующая монтажная схема, влагозащитные разъёмы и наконечники. Такое подключение будет наиболее грамотным и надежным.
Установить тахометр по месту, используя фирменные крепёжные элементы из коробки.
Соединяем все провода между собой по цветовой схеме. Поможет прилагаемая к прибору инструкция. Штепсельные разъёмы значительно ускорят эту процедуру.
Теперь остается подключить аккумулятор.

После поворота ключа зажигания загорится подсветка циферблата. Но мы рекомендуем включение подсветки вывести на отдельный тумблер.

Что такое тахометр?

Это несложное электронное устройство, изготовленное для учета и контроля оборотов двигателя. Этот прибор устанавливается непосредственно на двигатели плавсредств. Для увеличения надежности и долговечности данные модели изготавливаются из водонипроницаемого материала.

Принцип действия

Прибор разработан для считывания импульсов, которые идет от силового кабеля к свечам зажигания в моторе. Помимо этого девайс поможет рассчитать моточасы работы мотора.

Важно! Если на купленном двигателе не установлен генератор, для тахометра понадобится сделать дополнительный источник питания. Полученное значение можно посмотреть в реальном времени, но вот моточасы будут показаны на экране, когда работа двигателя прекратится. Полученное значение можно посмотреть в реальном времени, но вот моточасы будут показаны на экране, когда работа двигателя прекратится

Полученное значение можно посмотреть в реальном времени, но вот моточасы будут показаны на экране, когда работа двигателя прекратится.

Тахометр является универсальным счетным механизмом, который может показывать моточасы за нужный период времени, необходимо только грамотно настроить устройство. Также при необходимости датчики можно обнулять.

Для чего нужен тахометр?

Устройство для двигателя необходимо, чтобы определить точное количество оборотов работы мотора при обкатке в данный период времени.

Это обусловлено тем, что по технологическому процессу процесс обкатки двигателя должен протекать на строго выделенных оборотах, в противном случае высока вероятность поломки и быстрого физического износа.

Благодаря сравнению паспортных данных и расчетных показателей тахометра можно следить за исправностью двигателя. Также за счет полученных данных легко можно рассчитать минимальное и максимальное потребление топлива двигателем.

Примечание! Немаловажным достоинством наличия устройства является возможность отслеживать изменения скорости вращения вала, а следовательно и движения плавсредства.

Установка

Установка тахометра сложностью не отличается и доступна практически каждому пользователю моторной лодки. Устанавливается он в зависимости от конструкции либо в приборную панель лодки или катера, либо непосредственно на румпельный (подвесной) мотор.

Предварительно необходимо выполнить несколько несложных операций:

определить место, где будет установлен тахометр;
определить необходимую длину проводов;
в случае установки тахометра в приборную панель, вырезать отверстие по размерам, указанным в руководстве по эксплуатации;
приобрести или самостоятельно изготовить жгут проводов, которым будет подсоединен тахометр к лодочному мотору. На жгуте рекомендуется не экономить. Лучше приобрести фирменный жгут необходимой длины, так как его провода соответствуют по цвету схеме соединений, приведенной в инструкции, а также имеют кабельные наконечники и водозащищенные разъемы. Это позволит избежать ошибок при дальнейшем монтаже;
с помощью установочных элементов, входящих в комплект поставки, закрепить тахометр на подготовленном месте (приборная панель катера, капот мотора).

На этом подготовительные работы и установка тахометра заканчиваются и можно приступать к монтажным работам.

https://youtube.com/watch?v=9VrgwxcJRqw

Способ монтажа также зависит от конструкции тахометра:

Если тахометр не имеет собственного источника питания, то он считывает импульсы непосредственно с катушек магнидо, куда и нужно подключить кабель.
Если тахометр оснащен собственным источником питания, то для его подключения необходимо несколькими витками обвить соединительный жгут вокруг свечного провода. Количество витков и расстояние до свечи зажигания оговаривается в руководстве по эксплуатации (ориентировочно от 3 до 6 витков на расстоянии 4 см от свечи). Затем жгут соединяют с клеммами тахометра.

Соединительный кабель необходимо проложить таким образом, чтобы он не касался с горячими или подвижными частями мотора. Все соединения необходимо осуществлять согласно схеме соединений тахометра. Если все соединения выполнены правильно, то после запуска мотора, тахометр сразу же начинает показывать количество оборотов.

Для того чтобы показанное значение оборотов мотора соответствовало действительности, нужно провести настройку тахометра.

Установка тахометра для лодочного мотора

считает импульсы

У приборов есть три контакта с маркировкой IGN, SEND, и GND.

Благодаря лодочному тахометру можно:

Точно регулировать мотор.
Правильно подобрать гребной винт.
Выбрать самый экономный режим работы двигателя.
Избежать поломки мотора, проверяя сбои в работе.

Советы по выбору приспособления

В продаже присутствуют разнообразные модели тахометров, выпускаемые известными фирмами или менее востребованными производителями. Существует вероятность приобретения поддельного устройства, поэтому перед покупкой рекомендуется посмотреть отзывы о модели, посоветоваться с друзьями и знакомыми, которые ранее приобретали подобные товары.

При выборе стоит учитывать следующие особенности строения и факторы:

набор функций;
совместимость тахометра и мотора лодки;
сложность установки и настройки;
герметичность устройства;
компактный размер;
стоимость.

Прибор может отображать только число оборотов двигателя или дополнительно показывать температуру, количество моточасов, давление масла и другие характеристики. Расширенные функции предполагают более сложную установку датчиков.

Обычно используется прибор с датчиком числа моточасов. При помощи этой функции проводится тестирование нового двигателя, определяется его ресурс. Лучше выбирать аппарат, фиксирующий моточасы за рейс и их общее число с момента ввода в эксплуатацию.

Универсальные тахометры оснащены переключателем, который меняет режимы работы в соответствии с используемым двигателем. Приборы без переключателей работают только с конкретными типами двигателей, для которых они были разработаны. Существуют аппараты, совестимые с моторами определенного производителя.

Чаще всего источник питания располагается в герметичном корпусе, который потребуется разобрать для замены батареи. Такое строение позволяет защитить прибор от попадания воды. Некоторые модели имеют отдельную крышку для батареек, что облегчает их извлечение, но герметичность при этом нарушается.

Цены на устройства значительно выше для моделей известных производителей. Такие аппараты зачастую имеют большой набор функций, повышающий их стоимость. В эксплуатации прибора могут понадобиться только некоторые из доступных функций, поэтому целесообразнее приобрести более дешевую и простую модель, если бюджет ограничен.

У цифровой модели следует проверить два параметра:

частоту обновления данных на экране;
четкость и яркость цифр, отображающихся на дисплее.

Наиболее популярные модели

Наиболее популярные модели лодочных тахометров представлены следующими марками:

Yamaha;
Mercury;
Suzuki.

Многофункциональный цифровой тахометр Yamaha марки 6Y8T-8350T-11-BK имеет герметичный корпус, надежно защищающий устройство от влаги. Он монтируется в разъем стандартного размера 86 мм на приборной панели, совместим с моторами марки Yamaha (F 50 и выше). Дисплей отображает моточасы, число максимальных и текущих оборотов двигателя. Стоимость этой модели составляет 23600 р.

Тахометр Mercury Flagship аналогового типа (0−8 тыс. об/мин) может быть установлен на любые разновидности моторов Mercuri. Корпус устройства устойчив к влаге, оснащен не запотевающим стеклом и стрелочным циферблатом. Цена аналогового тахометра — 5600 р.

Аналоговый тахометр Suzuki используется для моторов DF 9,9 и DT 25−40. Устанавливается в стандартный разъем 86 мм. Модель имеет устойчивое к запотеванию стекло и датчик, считывающий до 7 тыс. оборотов мотора. Двигатели Suzuki снабжены генераторами с 12 полюсами, поэтому переключатель режимов на тахометре отсутствует. Стоит устройство около 4400 р.

Критерии выбора тахометра

На сегодняшний день присутствует огромное количество различных аксессуаров и дополнительных устройств для лодочных моторов. Присутствует большое количество от известных производителей, малоизвестных фирм и подделки, исполненные в самом низком качестве. Поэтому выбирать тахометры нужно очень внимательно, при этом учитывая огромное количество различных факторов:

Функциональные возможности. В зависимости от модели, устройства могут выводить информацию только о рабочих оборотах, а другие модели дополнительно показывают число максимальных и минимальных оборотов. В дорогостоящих вариациях также присутствуют функции, существенно расширяющие возможности – на экран выводится давление масла, температура и часы работы двигателя.

Соответствие двигателю

Это очень важный параметр, на который необходимо обращать внимание владея информацией заявленной производителями. В некоторых моделях тахометров имеется набор переключателей для моторов на 2 или 4 такта. А некоторые модели не имеют таких переключателей, поэтому подходят для использования только на моторах одного типа

Также имеются модели, которые способны работать только с двигателями от одного производителя

А некоторые модели не имеют таких переключателей, поэтому подходят для использования только на моторах одного типа. Также имеются модели, которые способны работать только с двигателями от одного производителя.

Сложность монтажа и установки. Как правило, если тахометр подбирается в соответствии с мотором, то установить его сможет любой человек, имеющий хоть небольшое количество знаний, связанных с техникой.

Защищенность от влаги. Если перед вами стоит выбор модели с возможностью быстрой замены батареи, не предусматривающей разбора корпуса, то от такой покупки нужно отказаться. Как правило, такие тахометры не герметичны и небольшая влага может привести к их поломке.

Небольшие размеры. В большинстве лодок и так мало места, поэтому компактность тахометра может сыграть решающую роль.

Цена

Это один из важнейших показателей, только не стоит обращать внимание на самые дешевые модели, так как они могут отличаться низким качеством. Лучше выбирать что-то среднее

Яркость монитора и тип экрана. Это очень важный показатель, так как большую часть времени требуется отображение информации под попаданием прямых солнечных лучей, и тусклый монитор в такую погоду попросту не будет видно.

Обзор популярных моделей

Производители лодочных моторов, как правило, не изготавливают измерительных приборов к ним. Эта задача возлагается на фирмы-партнеры. Например, компания Teleflex Marine выпускает большое количество тахометров с логотипом Mercury. При этом она также выпускает тахометры Osculati и фирменные Teleflex.

Также ряд других фирм (Китай, Тайвань) выпускают большое количество тахометров с логотипами Yamaha и Suzuki

Поэтому профессионалы предлагают не зацикливать внимание на “родной” марке тахометра и при его выборе руководствоваться практической целесообразностью

Рассмотрим несколько наиболее популярных моделей тахометров для лодочных моторов:

Yamaha. Цифровой мультифункциональный тахометр 6Y8T-8350T-11-BK выполнен во влагозащитном корпусе. Предназначен для установки в стандартное отверстие 86 мм панели приборов и используется с моторами Yamaha от F50 и выше. На дисплее показывает текущие и максимальные обороты двигателя, а также количество моточасов. Стоимость тахометра – 23615 руб.

Стоимость – 23615 руб.

Mercury. Аналоговый тахометр Flagship (0-8000об/мин) предназначен для установки на все моторы Mercuri. Имеет водонепроницаемый корпус с незапотевающим стеклом, а также стрелочный циферблат. Цена тахометра – 5620 руб.

Цена – 5620 руб.

Suzuki. Аналоговый тахометр для моторов DF9,9-30/DT25-40 – устанавливается в стандартное отверстие приборной панели катера (86 мм). Имеет незапотевающее стекло и показывает до 7000 оборотов двигателя. Не имеет селектора режимов работы, так как все двигатели Suzuki DF/DT серий оборудованы 12 полюсными генераторами. Его цена составляет 4400 руб.

Цена – 4400 руб.

Цена: 394,28 руб.

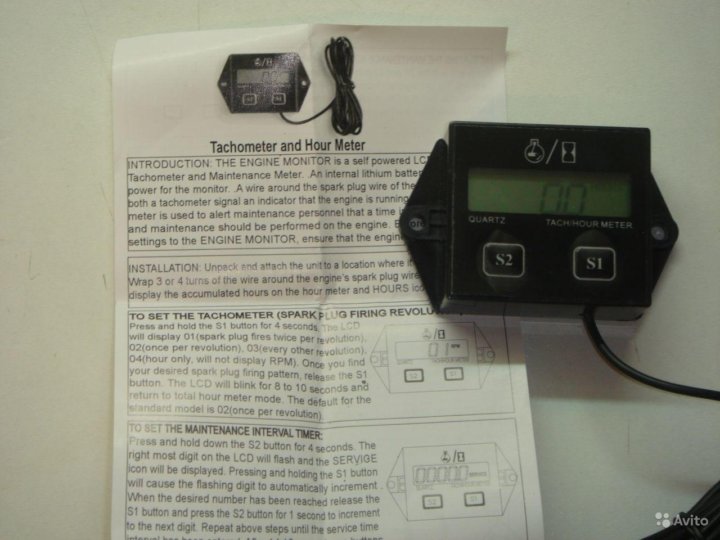

Увеличить скорость, уменьшить расход топлива, подобрать оптимальный винт — без тахометра никак. Конечно, опытный водномоторник скажет, что умеет определять обороты мотора на слух, но верить ему не стоит, тут как в анекдоте: «Ну так и вы говорите!» Тахометр индуктивный под общим наименованием TC-011.

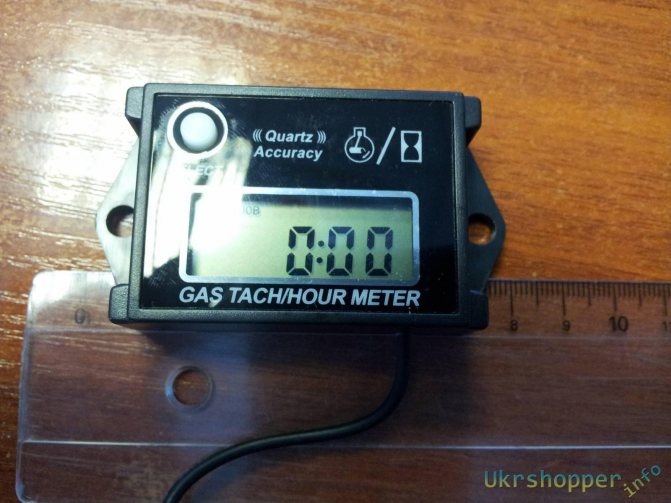

Этот вариант с внутренней батареей и герметичным неразборным (условно) корпусом. Тахометр индуктивный, т.е. не требует подключения непосредственно к проводке двигателя. Длинна провода 1 метр, просто мотаем 5-6 витков на свечной провод и настраиваем тахометр на наш тип двигателя (один или два импульса за оборот или один импульс за два оборота).

На эту модель тахометра часто жалуются, что не удается считать импульсы со свечного провода, и далее следует рекомендация поиграть с количеством витков и длинной провода. Однако, у меня тахометр завелся без каких либо проблем и на 5 витках на 0.5 метра, и на 6 витках на 1 метре.

После первого включения тахометр остается включенным все время и отображает на экране счетчик моточасов. Принудительно выключить тахометр можно нажатием и удержанием кнопок S1 и S2, но тогда сбросится счетчик моточасов. Переключение между режимами (тахометр или счетчик) происходит автоматически, когда мотор работает — отображается тахометр, после остановки двигателя — счетчик моточасов.

Корпус тахометра на склейке, разбирается несложно. При желании внутреннюю батарейку можно легко поменять. (на картинке тахометр залит герметиком автором уже после разборки, в оригинале крышка приклеена на термоклей). Upd. установлена литиевая батарейка размера CR2450 3В ориентировочной емкостью 600мАч

Ну и небольшая демонстрация работы (к сожалению стоит жуткая жара и камера не позволила снимать дальше, перегрев) Итого: если вы владеете простецким мотором без мозгов — обязательная в хозяйстве штуковина.

Тахометр — это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы. В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды. Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.

Рассмотрим, каким образом произвести самостоятельное подключение тахометра.

Тахометр

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

при продолжительной работе мотора возникающие вибрации могут испортить прибор;
неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.
