Вихрь 30: характеристики и параметры мотора

Привод гребного винта

1 — 4.205-000 сб., корпус редуктора в сборе; 4.205-001, корпус редуктора (1);
2 — 2.202-019, штифт цилиндрический (2);
3 — 202 ГОСТ 8338—57, подшипник (1); 4.215-000, сальник в сборе (2);
4 — 4.216-700, сальник (1);
5 — 2.112-001, пружина (1);
6 — 2.202-006, пластина (1);
7 — 2.214-000, крыльчатка (1);
8 — 2.213-000, корпус водопомпы (1): 2.213-005, корпус (1); 2.213-003, стакан (1); 2.213-004, пластина (1);
9 — 4 ОКС ФОС ОСТ 1.11532—74, шайба пружинная (2);
10 — 4-34 ОСТ 1.13139—80, болт (2);
11 — 2.213-002, втулка (1);
12 — 2.200-003, втулка резиновая (1);
15 — 3315А5, гайка (1);
16 — 5 кд ОСТ 1.11532—74, шайба пружинная (1);
17 — 2.000-821, шайба (1);
18 — 2.000-007, палец (1);
19 — 2.000-009, втулка (1);
20 — 2.000-008, болт (1);
21 — 2.205-002, втулка (1):
22 — 2.205-003, кольцо уплотнительное (2);
23 — 2.000-802, шайба (3);
24 — 8 ОКС ФОС ОСТ 1.11532—74, шайба (3);
25 — 2.000-620, болт (3);
26 — 2.202-018, втулка (1);
27 — 4.202-021 01 . 07, Шайба (1);
28 — 2.202-013, втулка (1); 2.109-000, подшипник (1);
29 — 2.109-001, сепаратор игольчатого подшипника (1);
30 — 2.109-002, ролик игольчатый (20);
30 — 2.109-002, иголка (1);
31 — 2.202-016, 01 . 07 — шайба регулировочная (16 ступеней) (2);
32 — 8106 ГОСТ 6874—54, подшипник (1);
33 — 4.211-700, шестерня коническая, переднего хода (1);
34 — 2.202-028, муфта (1);
35 — 2.202-007, вал (1);
36 — 2.210-700, тяга реверса (1); 2.210-002, тяга (1); 2.221-000, рычаг (1); 3521А-4-13, заклепка (1);
37 — 4.211-701, шестерня коническая заднего хода (1);
38 — 2.212-000, стакан подшипника в сборе (1); 2.212-002, подшипник скольжения (1); 2.218-000, сальник в сборе (1);
39 — 2.219-000, сальник (1);
40 — 2.218-001, пружина сальника (1);
41 — 2.212-001, втулка (1);
42 — 2.212-003, кольцо уплотнительное (1);
43 — 2;212-004 кольцо уплотнительное (1);
44 — 4.202-020 вал-шестерня редуктора (1);
45 — 7204 ГОСТ 333—74, подшипник (1);
46 — 2.202-026 01 . 07, кольцо регулировочное (10 ступеней, 1 компл.);
47 — 2.202-029, пробка (3);
48 — 2.202-010, кольцо уплотнительное (3);
49 — 2.202-015, крышка редуктора (1);
50 — 3041А6-26-18, болт (7);
57 — 6 ОКС ФОС ОСТ 1.11532—74, шайба пружинная (7);
52 — 2.000-809, шайба (7);
53 — 2.202-004, винт (1).

Принцип действия мотора Вихрь 30

Являясь аналогом достаточно неудачного немецкого «Кёнинга», и пересобранная советскими умельцами, модель стала самым массовым двигателем, выпускающемся на территории страны. Такая популярность была обусловлена высокой на то время производительностью и универсальной для большей части суден пригодностью (рисунок 1).

Особые любители скоростного водного спорта устанавливали на лодку сразу два движка, достигая наиболее высокой для лодочного транспорта того времени отметки.

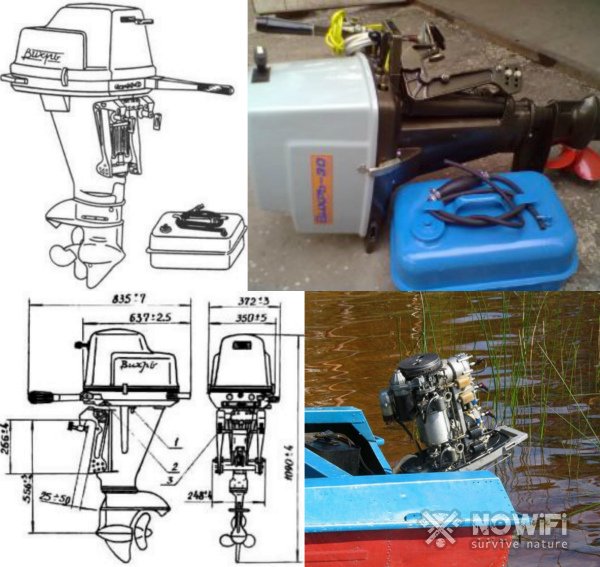

Рисунок 1. Внешние особенности двигателя

Технические характеристики Вихрь 30 сильно изменились за полстолетия, и мы расскажем о наиболее свежих моделях, датируемых 2000-2010 годами. Общие характеристики модели, впрочем, не поменялись.

Основные элементы

Устройство лодочного мотора Вихрь 30 идентично большинству движков данного класса ‒ двухтактовых карбюраторных. Движок не рекомендуется устанавливать на резиновые надувные плавсредства, ‒ они не предназначены для моторов-«тяжеловесов». Минимальный вес лодки, на которую он может быть установлен, составляет не менее полтора центнера. Отвечая на популярный пользовательский вопрос, сколько весит Вихрь 30, можно отметить, что эта отметка не превышает 50 килограмм (рисунок 2).

Количество лопастей винта ‒ 3. Для защиты от подводных препятствий вращение передается от редуктора через демпфер и шпонку срезного типа. Столкнувшись с преградой, шпонка срезается и срабатывает система предохранения двигателя. Чтобы снова запустить мотор, следует заменить деталь, что осуществляется достаточно быстро и не требует участия мастера. Предусмотрен передний, задний и холостой ход.

Рисунок 2. Основные конструктивные элементы мотора

Глубина, с которой можно начинать комфортное передвижение, составит 80 см. Мелководье затруднит передвижение, поскольку лопасти станут цепляться о дно и столкнутся с препятствиями в виде камней, веток деревьев или плотных водорослей, которые легко наматываются на винт и затрудняют ход.

Предельные обороты винта достигают отметки 8500-9000 в течение полуминуты. Однако при таких скоростях конструкция перегревается и падает ресурс движка. Поэтому количество желательных оборотов составляет 5000.

Мотор оснащается генератором переменного напряжения 12 В и мощностью 30 Вт. Исходя из заводского описания Вихря 30, генератор используется для напитки ходовых огней катера и заряда батарей.

Отдельная система охлаждения в конструкции отсутствует, для остужения мотора используется принудительный способ ‒ охлаждение корпуса проточной водой во время непосредственной работы. Чтобы охлаждение осуществлялось, конструкция предусматривает наличие водной помпы.

Характеристики

Крепеж двигателя осуществляется с помощью струбцины и упругих крепежных элементов. Для закрепления используется транец лодки или катера, находящийся сзади конструкции. Высота транца лодочного мотора Вихрь 30 не должна превышать 40,5 см.

Масса мотора Вихрь 30 составляет от 45,8 до 49 килограммов. Учитывайте, что при покупке уже ранее эксплуатируемого и подвергнутого починке не заводскими комплектующими движка, вес может быть меньше или больше заводских параметров. Это может сказаться на дальнейшей работе и технических характеристиках устройства.

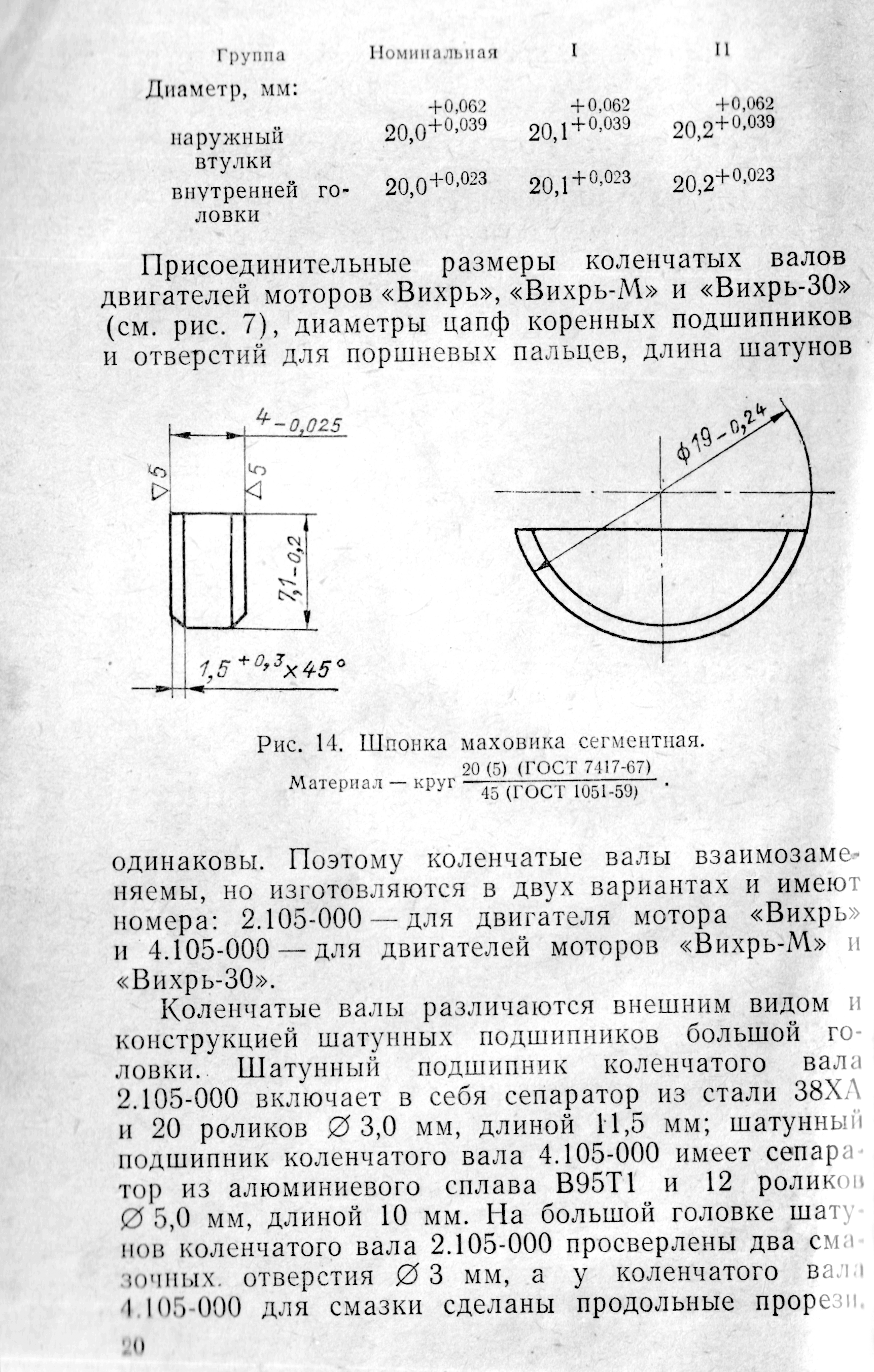

Двигатель

Модель имеет двухтактный карбюраторный движок на двух цилиндрах. Подвесной мотор Вихрь 30 оснащен защитным кожухом, предотвращающим механическое, водное и любое воздействие извне конструкции. По умолчанию осуществляется продувка трехканальная возвратно-петлевого типа. Свежая смесь поступает в картер через золотник с шайбами из текстолита. По схеме Вихрь 30 имеет настроенный выхлоп. Иными словами, модель имеет глушитель лишнего шума (рисунок 3).

Рисунок 3. Двигатель устройства рассчитан на длительные перемещения

Объем двигателя Вихрь 30 равен 488 кубам. Запустить устройство можно, использовав ручной самоубирающийся стартер или аварийный тросовый. В некоторых современных моделях, обозначенных приставкой «электрон» в названии, предусмотрен стартер автоматического типа. Следуя схеме, зажигание Вихрь 30 в электронных моделях осуществляется с помощью бесконтактного маховичного магнето (генератора постоянного тока, отвечающего за процесс создания искры) типа МБ-2. В ручных моделях зажигание производится с помощью прерывательного механизма, основанного на соединении подвижного и статичного контакта.

Отличающийся доступной стоимостью и способными удовлетворить опытного пользователя характеристиками, мотор Вихрь 30 не теряет популярности среди любителей водных прогулок. Способный служить десятилетиями при должном уходе, движок продолжает оправдывать свою репутацию.

Обкатка

Владелец мотора Вихрь 30 должен соблюдать все указания производителя, чтобы обеспечить двигателю долгий срок службы. Среди заводских рекомендаций надо отметить своевременное обслуживание согласно регламенту. В период гарантии запрещено самостоятельно вскрывать редуктор и карбюратор, иначе мотор снимут с гарантии. Помимо регулярного обслуживания, Вихрь 30, как и любой лодочный мотор, должен пройти серию обкаточных испытаний. Данная процедура выполняется всего один раз, причем уже на первом этапе эксплуатации. В процессе обкатки детали мотора адаптируются к местным условиям. Двигатель работает на пределе своих возможностей, в режиме максимальных и низких оборотов. В процессе обкатки очень важна переменная нагрузка, чтобы мотор адаптировался к любым условиям. Получить ожидаемый эффект от обкатки можно, соблюдая все этапы данной процедуры. На выполнение обкатки уходит 10 часов. Перед обкаткой производитель рекомендует проверить состояние всех рабочих и подвижных органов мотора, в том числе переключателей на румпеле

При этом особенную важность имеет система охлаждения, источником которой выступает вода. Она должна выходить в виде фонтанирующей струи (при включенном моторе)

Струя будет выходить из специального отверстия в системе – этот признак свидетельствует о том, что система исправна.

Масло заливают в редуктор при установке мотора в вертикальное положение. Все масляные жидкости подбираются в соответствии с заводскими параметрами вязкости и допуска. К тому же, масло должно соответствовать стандарту TCW-3.

Для приготовления топлива понадобится масло и бензин в пропорции 50:1. Нам понадобится много топливной смеси, которой должно хватить на все 10 часов обкатки.

Такие мощные моторы обкатывают в условиях, максимально приближенных к реальным. Иными словами, 30-сильный двигатель обкатывать в бочке запрещается. Под реальными условиями можно понимать любой водоем с неограниченным пространством. В реке или озере можно раскрыть весь потенциал мотора, заставить работать его на пределе, и при этом не опасаться за перегрев деталей.

Приступаем к обкатке

Включаем мотор, доводим обороты до холостого режима. После прогрева мотора можно начинать движение
Обороты надо увеличивать постепенно, каждый час примерно на 5-10 процентов. В итоге за восемь-девять часов производительность мотора должна составить 80-90%. Повышение мощности до 100 процентов допускается, но время работы двигателя в таком режиме будет ограничено возможностями системы охлаждения
Чтобы избежать перегрева, необходимо периодически опускать обороты. Это нужно делать на протяжении всей обкатки. Это позволит повысить надежность, предотвратить перегрев, и тем самым создать условия для обкатки деталей. В этом и заключается смысл обкатки, чтобы мотор работал во всем диапазоне оборотов
В режиме переменной нагрузки двигаемся в течение 10 часов, после чего можно выключить зажигание, предварительно остудив мотор на холостом ходу
Слить отработанный материал, выполнить технический осмотр изделия. Обкатка завершена.

Преимущества

Проверенная двухцилиндровая конструкция, адаптированная под 92-й бензин и недорогое моторное масло. Простое обслуживание, низкая стоимость владения и дешевые комплектующие. За счет этого мотор хорошо адаптирован к неблагоприятным российским погодным условиям.
Наличие ручного стартера и улучшенного электронного зажигания способствует быстрому запуску и уверенному старту с места.
Система смазки с предварительным смешиванием бензина и масла, как у большинства современных двухтактных моделей.
Бензобак объемом 22 литра обеспечивает хороший запас хода для мелководья и более отдаленных от берега мест.
Простая двухцилиндровая конструкция, высокая антикоррозионная устойчивость и эффективная водяная система охлаждения.
В базовое оснащение входит гребной трехлопастной винт, свечи зажигания, инструменты, выносной бензобак и страховочный трос.
Румпельное управление с ручкой газа и трехступенчатым переключением передач.
Компактные габариты и небольшой вес, удобство в транспортировке и в процессе установки.

Подвесные лодочные моторы «Вихрь»

«Вихрь» — самый массовый подвесной лодочный мотор СССР. Подвесные лодочные моторы «Вихрь» производились Куйбышевским моторостроительным производственным объединением им. Фрунзе (в настоящее время — ОАО «Моторостроитель») с 1965 года, позднее производство «Вихрей» было налажено на Пермском моторостроительном заводе. Инструкция по эксплуатации лодочных моторов «Вихрь»

Прототипом первого лодочного мотора «Вихрь» послужил немецкий мотор «Кёниг». Как это зачастую бывало, к моменту запуска в производство «Вихря», его прототип, мотор «Кёниг», в ФРГ уже был снят с производства как устаревшая технология. На момент запуска моторов «Вихрь» в продажу, это были самые мощные двигатели (17 л.с.). В скором времени конструкторы смогли выйти на расчетные 20 л.с. Отсутствие конкуренции как таковой послужило тому, что «Вихрь» стал самым популярным подвесным лодочным мотором. К тому же выпуск этих двигателей доходил до 150 000 штук в год. Популярность лодочных моторов «Вихрь» основывалась, как уже отмечалось выше, больше на их массовости, нежели на потребительских свойствах. Первые «Вихри» (да и, во многом, последующие) имели множество недостатков. Основным недостатком «Вихря» можно считать очень низкую надежность: вертикальный вал, передающий вращение от двигателя к редуктору, скручивался при стопорении винта о препятствие, водяная помпа быстро изнашивалась, механизм переключения реверса — терял возможность фиксации в положении холостого хода, текстолитовые золотники газораспределения быстро изнашивались, возвратный механизм ручного стартера выходил из строя, первое магдино МБ-2 зачастую отказывало еще до первого пуска двигателя, подшипники скольжения на гребном валу в первых «Вихрях» очень быстро истирались и начинали пропускать воду со всеми «вытекающими» последствиями. Другой недостаток лодочных моторов «Вихрь» — повышенное сопротивление из-за неудачной конструкции корпуса редуктора и выхлопного патрубка. Неудачной также оказалась система охлаждения. Чугунные цилиндры плохо отводили тепло, что приводило к преждевременному износу поршневой группы. Конструкция мотора «Вихрь» была настолько неудобной, что для выполнения некоторых простейших операций надо было затратить уйму времени. Металлический кожух ржавел, не обеспечивал защиту от шума, а через вентиляционные отверстия свечи постоянно заливались водой. Кроме этого мотор «Вихрь» весил почти 50 кг, имел низкий КПД и высокое потребление топлива. Но все эти недостатки перекрывались в то время одним достоинством — мотор «Вихрь» можно было купить в магазине. Часть недостатков была устранена в новой модели — «Вихрь-М». Двигатель получил трехканальную возвратно-петлевую продувку. Чугунные цилиндры стали тоньше. Подшипник скольжения в редукторе заменен шарикоподшипником. Мощность «Вихря-М» увеличилась до 25 л.с. при повышении расхода топлива всего на пол-литра в час. К 1976 году для покупателей стала доступна новая модель — «Вихрь-30». Наконец мотор получил пластиковый корпус, мощность увеличилась до 30 л.с. и стал доступен электростартер. Через некоторое время была внедрена схема электронного зажигания МБ-2, правда принесшая владельцам новых «Вихрей» дополнительные сложности из-за крайне низкой надежности. Моторы, оснащенные электронным зажиганием маркировались признаком «-электрон». В 1991 году моторы «Вихрь» стали комплектоваться более надежной системой электронного зажигания МБ-22. В конце 90-х был выпущен «Вихрь-32» (впоследствии «Вихрь-30МА») на котором введены шестиканальная петлевая продувка, головка блока цилиндров с камерой сгорания специальной формы, карбюратор с уменьшенным сопротивлением смесительной камеры. Усилены коленвал, шатуны и некоторые другие детали. Допустимое октановое число топлива возросло до 95 из-за увеличения степени сжатия. К 2011 году моторы «Вихрь-30» (модификации «Вихрь-30Р» и «Вихрь-30Э») получили следующие технические характеристики:

Диаметр цилиндра: 72 мм Ход поршня: 60 мм Рабочий объем: 488 куб.см Степень сжатия : 8,5 Максимальная мощность: 30 л.с при 5000 об/мин Удельный расход топлива: 11 кг/час Сухая масса: 49 кг Электропитание: 30 Вт, 12 В Топливо: Бензины А-72, А-76 Смазка двигателя: Масло в топливе Смазка редуктора: Трансмиссионное масло ТАД-17И или аналогичные Диаметр винта: 240 мм Шаг винта: 300 мм, грузовой — 282 мм.

Подвесному лодочному мотору «Вихрь» установлен памятник на Беломорской биологической станции Зоологического института РАН с табличкой: «Мотору «Вихрь» — с любовью и ненавистью».

Недостатки

Серийность крупносерийное Тип двигателя Двухтактный карбюраторный Мощность двигателя 30 Часовой расход топлива 11,5 л ч на максимальных оборотах ; Муфта сцепления кулачковая, встроенная в редуктор Редуктор конический, реверсивный; Управление дистанционное, румпель; Топливный бак отдельный, 22 л; Гребные винты штатный шаг 300мм , скоростной шаг 282 мм , скоростной для спарки шаг 320 мм , грузовой шаг 240 мм ; Система запуска ручной стартер; Масса 45,8. доступность запасных частей, так как их выпускал не только завод-изготовитель мотора, но и множество других заводов, кооперативов в 1980-х годах , а позже различные фирмы в России и Китае.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Двигатели “Вихрь” и “Нара”

“Вихрь”

История производства моторов для лодок марки «Вихрь» началась в 1966 году. Пользуется успехом как у профессиональных спортсменов, так и у рыболовов, во многом, благодаря оптимальному сочетанию цена/качество.

Востребованные и модифицированные модели под индексами 30, 32М, 32Х, имеют следующие характеристики:

Ручной запуск с помощью румпеля.
Вместимость топливного бака – 22 литра.
Модернизированная система газораспределения.
Мощность двухцилиндрового мотора – 30 лошадиных сил.
Вес изделия – 49 кг.
Усовершенствованная система зажигания.

“Нара”

Моторы для лодок «Нара 4,7» выпускаются машиностроительным комбинатом в Наро-Фоминске и имеют следующие возможности:

мощность – 4,7 л. с.;
масса – 15 кг.;
обороты – до 3600 об/мин.;
вместимость бака – 1 л.;

Несмотря на малый вес и низкую вместимость топлива, представленная модель пользуется большим спросом, благодаря непривередливости в эксплуатации и простоте в монтаже конструкции.

Конструктивные особенности : Потребительские характеристики

Когда скорость стала устойчивой, и мотоцикл набрал достаточную инерцию, следует включить зажигание, выжать сцепление, завести педаль переключения в положение 1-й скорости и плавно отпустить левый рычаг на руле. Проверить неисправный конденсатор без специальных приборов невозможно, поэтому проверку проводят путем замены предполагаемого дефектного на заведомо исправный.

4.4 Продолжительность обкатки (в баках топлива) и количество масла в топливе на 20 литров бензина.

*Замененные детали*	*Продолжительность обкатки*	*Кол-во масла на 1 бак топлива*
На холостом ходу	Общая продол-жительность
Поршневые кольца	0,5 бака	1 бак	1,2 литра
Золотниковые шайбы
Подшипники картера
Поршни или поршни с кольцами	0,5 бака	2 бака	1,2 литра
Блок цилиндров
Коленвал
Подшипники редуктора	0,5 бака	1 бак	1 литр
Шестерни редуктора	1 бак	5 баков	1 литр
Редуктор в сборе	1 бак	5 баков	1 литр

ЛОДОЧНЫЙ МОТОР «ВИХРЬ-30». Технические данные.

2.1. Основные характеристики и устройство мотора2.1.1. Технические данныеТип двигателя: Двухтактный карбюраторныйЧисло цилиндров: Два, расположенных один над другимДиаметр цилиндра: 72ммХод поршня: 60ммРабочий объем: 488 куб. смСтепень сжатия: 8,5 (геометрическая)Максимальная мощность: 30 л.с. Частота вращения коленвала при максимальной мощности: 5000 об/минЧасовой расход топлива при максимальной мощности: 11 кг/часЕмкость топливного бака: 22 лМасса сухая (без топливной смеси в системе питания, смазки в реверс-редукторе, топливного бака со шлангом, инструмента, запасных частей): 49 кгТип зажигания: Маховичное магнето с выносными высоковольтными трансформаторами (электронное бесконтактное магдино МБ-2)Тип свечей: СИ-12РТНормальный зазор в прерывателях: 0,3-0,4 ммСистема энергоснабжения: 30/12 мощность,Опережение зажигания: 30/5,02 (до ВМТ), град/ммТопливо: Автомобильные бензины А-72, А-76, ГОСТ 2084-77 Смазка двигателя: Маслом в топливной смеси реверсредуктора. Транс.масло ТАП-5В или ТАД-17ИПередаточное отношение реверсредуктора 14:24Диаметр винта: 240 мм*Шаг винта: 300 ммПусковое устройство: Ручной стартер с самоубирающимся шнуром или электростартер СТ-369

В скобках указаны данные для моделей с индексом «электрон » * С1985 г. кроме основного гребного винта выпускается грузовой винт 240×282 мм.

Для более полного представления о технических особенностях мотора следует упомянуть ряд дополнительных параметров, которые в руководствах по эксплуатации обычно не приводятся. Так, удельная масса составляет 2,06 (1.52) кг/кВт (кг/л.с); удельная мощность — 45,3 (61,5) кВт/л (л.с/л); удельный расход горючего 476 (350) г/кВт (г/л.с). Внешняя характеристика является собственной характеристикой двигателя, независящей от типа лодки, на которой установлен подвесной мотор, и параметров гребного винта. Для иллюстрации различий ПМ «Вихрь-30» и предыдущей модели «Вихрь-25» на Рис.2 приведены внешние характеристики этих моторов — зависимости эффективной мощности Ne, крутящего момента на коленчатом валу Мкр и удельного расхода топлива g от частоты вращения коленчатого вала при полностью открытой дроссельной заслонке карбюратора. Изменение мощности двигателя по внешней характеристике происходит в результате изменения нагрузки, т.е. крутящего момента.

Источник

Как сделать Вихрь трехцилиндровым

Е. И. Пахалович, Катера и Яхты, №5, 1975 годВ начале 1978 г. наша промышленность освоила крупносерийный выпуск 30-сильного подвесного мотора «Вихрь-30», но полностью удовлетворить спрос на подвесные моторы повышенной мощности удастся, очевидно, нескоро. Тем более, что большинство прогулочно-туристских мотолодок, на сегодня выпускаемых заводами, рассчитано на установку моторов мощностью 40—50 л. с.Обычно такие лодки, особенно при полной паспортной нагрузке, эксплуатируют с двумя моторами. Однако двухмоторная установка всегда имеет больший вес, а пропульсивные качества ее оказываются ниже, чем у одномоторной, за счет удвоенного сопротивления подводных частей. Видимо поэтому в редакционной почте встречаются письма с просьбой опубликовать чертежи н соответствующие рекомендации для самостоятельного изготовления из имеющихся в продаже серийных деталей подвесного мотора мощностью 30—35 л. с. Причем с таким расчетом, чтобы не требовалось использовать сложное оборудование, а изготовлять пришлось минимальное количество новых деталей.Очевидно, что наиболее целесообразно взять за основу для подобной переделки один из самых популярных отечественных моторов — «Вихрь»: в его конструкции применены раздельные цилиндры, разборные картер и коленчатый вал; глушитель и головка легко свариваются; редуктор имеет достаточный запас прочности. В сборнике № 26 (№ 4 за 1970 г.) была опубликована заметка о превращении обычного двухцилиндрового «Вихря» в трехцилиндровый, однако в ней давались только общие рекомендации. Предлагаем вниманию читателей более подробную статью киевлянина Е. И. Пахаловича, в которой рассмотрена технология изготовления одного из самых сложных узлов двигателя — коленчатого вала.

Принцип действия мотора Вихрь 30

Будучи довольно неудачным аналогом немецкого «Кёнинга», собранным советскими мастерами, модель стала самым массовым двигателем, производимым в стране. Такая популярность была обусловлена высокой производительностью в то время и универсальной пригодностью для большинства судов.

Технические характеристики Vortex 30 сильно изменились за полвека, и мы расскажем вам о самых последних моделях 2000-2010 годов. Однако общие характеристики модели не изменились.
