Как сделать аэросани своими руками: аэросани самоделки

Рекомендации

Мотобуксировщик, как говорилось выше, отличное транспортное средство для перевозки грузов и незаменимый транспорт для охотников и рыболовов. И огромный плюс их в том, что их можно чинить в полевых условиях, не затрачивая денег и много времени. Среди множества плюсов нужно учитывать и тот факт, что перед эксплуатацией данного транспортного средства нужна подготовка и проведение техобслуживания.

  1. Во время долгих стоянок нужно прогревать двигатель, чтобы он не вышел из строя и долго служил.
  2. Чтобы не образовывался лед, нужно обрабатывать пружины и тяги специальным средством против обледенения.
  3. Перед длительными стоянками и после очередной поездки нужно узлы и гусеницы очищать от снега, который забивается и может превратиться во льдинки.
  4. Смазкой нужно обработать тросик ограничителя.
  5. Проверять во время затяжки резьбовые соединения.

Перед подготовкой к зиме для начала нужно избавиться от остатков бензина в топливной системе, это касается и моторного масла. Сама конструкция рамы и ее основание нужно очистить и проверить, нет ли повреждений, а если вдруг имеются, исправить все с помощью инструментов и сварки. Затем все отшлифовать и покрасить. Раму можно также сделать своими руками, из металлических труб сделать прямоугольное сечение.

Дополнительно нужно натяжные цепи проверить, отрегулировать и смазать. Обязательно заменить масло в двигателе по сезону. При использовании мотобуксировщика при минусовой температуре нужно предусмотреть установку морозоустойчивой электрической проводки. Проверить и при необходимости обязательно заменить детали мотобуксировщика. Рекомендуется также заменить свечи зажигания. Если в зимний период часто будет использоваться транспорт, то желательно докупить аксессуары – для своего комфорта и чтобы хранить мотобуксировщик. Понадобятся специальный чехол, лыжный модуль и подогрев ручек.

Как сделать сани для мотобуксировщика своими руками, смотрите далее.

Другие типы машин

Из мотоблока также можно собрать квадроцикл, правда, сверхвысокую скорость этот агрегат не развивает, зато по маневренности и проходимости не уступает своему . Посадка в самодельном квадроцикле остается традиционной, а не мотоциклетной. Колеса используют от любого легкового автомобиля.

Стоит упомянуть об интересной самоделке под названием каракат. Сила машины заключена в ее больших колесах, представляющих собой обычные автокамеры, стянутые прочными ремнями.

На каракат ставят самодельные диски, дорабатывая стандартные автомобильные. На легкий мотоблок также устанавливают весьма оригинальный диск. Для этого по контуру соединяют два алюминиевых тазика, предварительно вырезав дно под размер ступицы, монтируют ребра жесткости и боковые ограничители для фиксации камеры.

При внешней неуклюжести каракат обладает высокой проходимостью и устойчивостью. Он не только легко может преодолевать заболоченные низменности, но способен перевозить значительный груз (до 100 кг).

Механизированный пожарный инструмент

Механизированный пожарный инструмент использует механическую, электрическую или пневматическую энергию. Он облегчает труд пожарных и сокращает время выполнения работ. В пожарной охране используются бензиномоторные, пневматические, гидравлические, электрические и газорезательные инструменты. Название инструмента зависит от вида используемой энергии.

Бензиномоторный инструмент предназначен для выпиливания проемов в деревянных конструкциях зданий и сооружений (в полах, перегородках, стенах и дверных полотнищах). Таким инструментом является бензопила «Урал-5». Она состоит из двигателя внутреннего сгорания, рамы с рукоятками управления, силовой передачи (трансмиссии), пильного аппарата и съемного стартера. Двигатель преобразует энергию сгораемого топлива в механическую и через трансмиссию крутящий момент передается к пильному аппарату, который выполняет работу.

Также к бензиномоторному инструменту относится и УКМ-4 (комплект универсального механизированного инструмента). Он применяется для разрушения деревянных, металлических, кирпичных и бетонных строительных конструкций, а также для удаления дыма. В комплект входят: двигатель, приставка с корундовым прорезным кругом, приставка с пильным аппаратом, отбойный молоток и компактный дымосос.

Электрический инструмент состоит из электродвигателя, редуктора и рабочего инструмента. Электроинструмент использует электроэнергию и вывозится к месту пожара на специальных пожарных автомобилях, оборудованных генераторами переменного тока (автомобиль газодымозащитной службы АГ-20-9 (4331), аварийно-спасательный автомобиль RW-2 (IVECO-MAGIRUS)). Эти автомобили имеют в своем комплекте электропилы, электродрели, аппараты электросварки. Кроме того, в качестве дополнительного электроинструмента могут рассматриваться электро-долбежники и электробетоноломы.

Электропилы применяются для разрушения деревянных конструкций. Электродолбежники и электробетоноломы предназначены для разрушения кирпичных, каменных и бетонных строительных конструкций.

Пневматический инструмент вывозится к месту пожара на пожарных автомобилях, оборудованных воздушными компрессорами. Компрессоры сжимают атмосферный воздух и он в инструменте выполняет работу. В пожарной охране применяются пневматические отбойные молотки и бетоноломы для разрушения каменных, кирпичных и бетонных строительных конструкций.

Для резки металлических конструкций применяются аппараты газовой резки. Для разогрева металла в них используется теплота сгорания ацетилена в кислородной среде.

Все перечисленные инструменты заняли свою «нишу» в проводимых неотложных аварийно-спасательных работах. Научно-технический прогресс не стоит на месте и идея использования энергии движущейся жидкости воплотилась в жизнь с появлением гидравлического аварийно-спасательного инструмента и внедрением его в боевую работу пожарных подразделений.

Гидравлический инструмент начал широко внедряться в подразделениях ГПС сравнительно недавно – с середины 90-х годов ХХ века, поэтому в данной работе основной целью является рассмотрение необходимости применения и дальнейшего распространения гидравлического инструмента в подразделениях Государственной противопожарной службы.

Виды ручного механизированного инструмента в зависимости от привода:

  • от двигателя внутреннего сгорания (бензомоторный);
  • от электродвигателя (электрический);
  • от сжатого воздуха (пневматический)
  • от гидроагрегата или ручного насоса (гидравлический).

Электрический ручной механизированный инструмент:

  • Переносной дымосос ДПЭ-7 с электроприводом.
  • Электропила цепная консольного типа.

Электрический ручной механизированный инструмент

Бензомоторный ручной механизированный инструмент:

Бензомоторный инструмент

Пневматический ручной механизированный инструмент:

  • Пневмодомкраты эластомерные;
  • Пневмопластыри эластомерные;
  • Отбойные пневматические молотки (бетоноломы).

Пневматический инструмент

Гидравлический ручной механизированный инструмент:

  • Ножницы (кусачки) гидравлические;
  • Разжимы гидравлические;
  • Инструмент комбинированный гидравлический;
  • Домкраты гидравлические;
  • Устройства для вскрытия металлических дверей;
  • Устройства приводные гидравлические (ручные насосы и насосные агрегаты);
  • Гайковёрты гидравлические;
  • Пережиматели труб гидравлические.

ГАСИ

Адвокат попросила суд признать возбуждение уголовного дела в отношении Василия Гончаренко незаконным // ПРАВО

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует

Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Конструирование кузова

На начальном этапе определяются с необходимыми характеристиками саней. Задают параметры аэровинта, двигателя, проводят прочностный расчёт несущей конструкции кузова и узлов, назначают тип рулевого управления и тормозную систему. По окончании расчётов создают пакет проектной документации, после чего приступают к сборке аэросаней своими руками по чертежам.

Ломаная рама состоит из двух полурам, скреплённых шарнирно. Передняя половина вмещает в себя кабину с элементами управления и поворачивается вместе с вращением рулевого колёса, с которым она соединяется посредством червячного редуктора. Задняя несёт силовой агрегат. В основе как цельной рамы, так и несущего кузова лежат лонжероны — продольные стержни в нижней части конструкции.

На раму кабина устанавливается шарнирно через проставки, а в несущий кузов лонжероны жёстко ввариваются. Каркас сваривается из полых металлических труб, размеры и толщины стенок которых определяются расчётом. Допускается деревянная конструкция каркаса, при этом элементы склеиваются казеиновым клеем и марлей.

Далее устанавливаются продольные элементы верхних поясов (стрингеры). На роль обшивки подойдут:

  • фанерные листы;
  • дюралюминий;
  • пластик.

Лобовое стекло рекомендуется к применению на всех моделях, способных развивать скорость более 30 км/ч.

Как сделать своими руками

Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

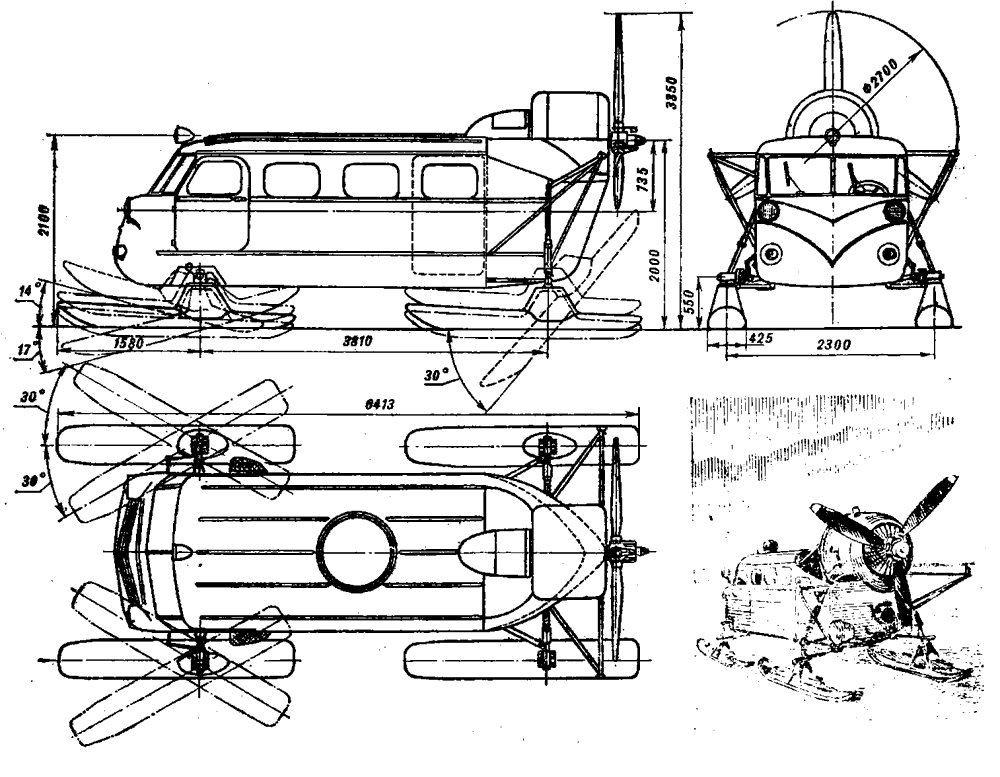

Чертеж типовых аэросаней:

Корпус

Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.

Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.

Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.

Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.

Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.

Винтомоторная система

Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.

Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.

Подвеска

Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.

При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.

Как правильно оборудовать?

Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.

Аэросани с двигателем от бензопилы

Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.

Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.

Альтернативные варианты

В качестве корпуса для аэросаней можно использовать автомобильный корпус.

Вот, например, аэросани, изготовленные из «буханки».

Винтомоторная установка самодельных аэросаней

На аэросанях применен двигатель от мотоцикла ИЖ-56. Вал винта ставится в подшипниках на каркасе, изготовленном из трубок и швеллеров № 6,5 размером 65х36х5 мм. Двигатель крепится к деревянной плите 4 (размером 385х215х40 мм) четырьмя подкосами 5 и двумя кронштейнами. Она сверху и снизу обшивается пятимиллиметровой фанерой. Под лапки подкосов подкладываются дюралюминиевые уголки. Между плитой и швеллерами помещаются пластины (фанера, текстолит) для регулировки натяжения клиновидны ремней. Вентилятор (Ø300 мм, с большим шагом) системы охлаждения двигателя устанавливается на кронштейне картера. Он изготовлен из липы и пропитан эмалитом.

Передаточное отношение привода вентилятора — 1:2. Цилиндр двигателя заключен в кожух, который способствует лучшему охлаждению. Шкив коленчатого вала (рис. 3) выточен из стали 15ХГС без термообработки. Конусное отверстие шкива тщательно подогнано по размерам коленчатого вала.

Рис. 3. Деталировочные чертежи аэросаней:1 — вал винта; 2 — картер; 3 — шкив ведомый; 4 — шкив ведущий (коленчатого вала двигателя); 5 — разъемная ступица винта; 6 — деталь крепления магнето;
7 — шпилька; 8 — вал; 9 — фланец; 10 — втулка текстолитовая; 11 — болт крепления фланца (муфты); А — узел соединения вала двигателя с магнето; Б — магнето.

Винтомоторная установка очень компактна, позволяет в любой момент снять ее с аэросаней и установить на аэроглиссер (на последнем обязательно дополнительное охлаждение).

Вал винта установлен в двух подшипниках (радиальном и радиально-упорном).

Ходовая часть аэросаней

Лыжи изготовлены из 10-миллиметровой фанеры, усилены березовыми брусками размером 30х20х1000 мм, листами из нержавеющей стали толщиной 0,3 мм. Кабанчик 59 крепится к лыже болтами М6 с потайной головкой. Лыжи имеют подрезы, изготовленные из стальных трубок Ø8 мм, длиной 430 мм. Концы последних сплюснуты. Подрезы крепятся к лыже в средней части под кабанчиком болтами М6 с потайной головкой. Они устраняют нежелательные изгибы полуосей при поворотах и наездах на препятствия. Носовые части лыжи слегка распаривают в кипятке и выгибают на стапеле. Чтобы сохранить эту форму, устанавливают стяжную алюминиевую пластину толщиной 3 мм. Подвеска лыж — деревянная рессора изготовлена из трех частей. Нижняя выполнена из березовой доски размером 25х130х1400 мм (к концу сужена до 70 мм), к которой крепится полуось 1 длиной 300 мм (стальная трубка Ø20 мм). Вторая часть 54(18х130х1160 мм) и третья 53(15х130х750 мм) изготовлены из сосновых досок. Все три части стягивают дюралюминиевыми уголками и болтами М8. Амортизаторы 43 предотвращают зарывание лыжи в снег. Они изготовлены из резинового жгута сечением 1 см². Точка приложения равнодействующей веса аэросаней и силы тяги, которая направлена в нашем случае по передним подкосам кабанчика, располагается сзади центра площади лыж на 100 мм, что создает последним при движении уклон 1—2°. Задние лыжи нагружены немного больше, чем передняя. Все это создает условия для быстрого выхода лыж на поверхность снежного покрова.

Передняя лыжа аналогичной конструкции управляется ногами с помощью педалей, качалки 47 (дюралюминиевый уголок), двуплечего рычага 37 (велосипедный руль, рукоятки срезаны) и тросов 38. Кожаная манжета между ними предохраняет тросы от повреждения. Вилка лыжи — от старого велосипеда. Недостаток — пружинная амортизация не обеспечивает надежного гашения колебаний, и лыжа имеет тенденцию к произвольному повороту. В последнем варианте нами разработана другая подвеска передней лыжи, которая показана на рисунке 2 (вид Б). Вилка с пружиной заменена амортизирующим элементом, состоящим из дюралюминиевого швеллера 28, фланца 30 (который крепится четырьмя болтами к швеллеру) и куска автомобильной рессоры 31, которые соединяются болтами

Очень важно, чтобы ось вращения лыжи отстояла от оси вращения амортизирующего элемента на 100—150 мм назад. Это необходимо для того, чтобы лыжа в случае обрыва троса могла находиться во флюгерном положении, то есть была горизонтальна

Расчет и изготовление винта — дело сложное и кропотливое. Здесь даны лишь шаблоны двух типов винтов (рис. 4), применявшихся в нашей конструкции.

Рис. 4. Винты.Углы атаки винта в сечениях таковы:
для винта Ø1300 мм (25% — 25°; 50% — 14°; 75% — 10°; 90% — 8°; 100% — 6°);
для винта Ø1400 мм (25% — 27°; 50% — 20°; 75% — 15°; 90% — 13°; 100% — 10°).

Первый — Ø1300 мм, шаг — 760 мм, при N = 15 л. с. — для движения аэросаней в нормальных дорожных условиях, второй — Ø1400 мм, шаг — 850 мм, узколопастный — для достижения максимальной скорости при хороших дорожных условиях.

Практика показывает, что при числах оборотов винта 1400—1600 об/мин и мощности двигателя 13—15 л. с. наиболее подходит винт диаметром 1500 мм и шагом 500—600 мм. При той же мощности, но при числах оборотов 2200—2400 об/мин диаметр винта — 1200—1300, шаг — 650—700 мм.

УАЗ на шинах низкого давления: особенности модификации

Ловим красноперку видео

Храним червей в ящиках

Комментарии (15)

Семейство Карповых

Это семейство включают в себя и золотых рыбок, и данио, и барбусов, и более редких лабео и акульего балу. Все рыбы из этого семейства миролюбивы и сами могут пострадать от более агрессивных соседей, которых привлекают роскошные хвосты и плавники. Наверное, трудно найти аквариум, где не встречается хоть одна из этих рыб.

Золотые рыбки

Вуалехвосты, телескопы, оранды, звездочеты и т.д. относятся к одному биологическому виду, несмотря на внешнее несходство. Переносят прохладную воду, но становятся подвижнее при 24-26°С. Обладателей необычных глаз нужно держать в отдельном аквариуме.

Данио

В аквариумах содержат около 30 видов данио. Это подвижные стайные рыбки очень разнообразных окрасок, усилиями генетиков появились даже светящиеся данио, но самые популярные полосатые. Миролюбивы, не требовательны. Аквариум должен быть сверху, поскольку они любят выпрыгивать из воды.

Барбусы

Среди барбусов есть огненный, вишневый, черный, зеленый, пестрые и полосатые. Всех объединяет миролюбивый нрав, неприхотливость. Разводить барбусов немного сложнее, чем данио

Как сделать снегоход из мотоблока – поэтапная сборка

От соблюдения алгоритма изготовления снегохода из мотоблока зависит половина результата. Поэтому выполняйте все действия строго в указанном ниже порядке. Самодельный снегоход изготавливается в такой последовательности:

  1. Для начала сварите раму. Для этого нужно использовать стальные листы и трубы. При помощи трубогиба придайте деталям нужную форму, предварительно нагрев металл газовой горелкой. Соединяйте детали исключительно посредством сварки. После изготовления рамы покрасьте ее, чтобы металл как можно дольше не поддавался воздействию коррозии;
  2. После полного высыхания краски необходимо закрыть все имеющиеся стыки неразрывным швом, после чего к несущей части каркаса приварите прочный металлический кронштейн, который будет удерживать двигатель снегохода. Как вариант, можно приварить кронштейн из чугуна, но делать это допускается только в том случае, если ваш снегоход будет обладать большими размерами и весом;
  3. На следующем этапе в нижней части снегохода из мотоблока нужно приварить лыжи. Для этого возьмите стальные полосы, нагрейте их, и загните передние части деталей под углом в 45 °. Обязательно закалите металл, чтобы потом он не вернулся в свое изначальное положение;
  4. Далее установите на кронштейн мотор, сцепление и систему зажигания от мотоблока. В задней части снегохода установите и закрепите топливный и масляный бачок;
  5. После этого приварите к конструкции сиденье и рукоятки. К правой ручке подведите переключатели управления дроссельной заслонкой, кнопку пуск и рычаги ручного тормоза, снятые с мотоблока. Вертикальную ось рукояток соедините с лыжами так, чтобы они поворачивались при повороте рулевого механизма.

Изготовленная снегоходная приставка из мотоблока практически ничем не уступает своим рыночным аналогам. Она способна перевозить взрослого пассажира и его небольшую поклажу по глубокому снегу. При этом потребление топлива самодельным снегоходом будет в разы меньше.

Фото светящихся аквариумных рыбок

Устройство аэросаней

Любые аэросани состоят из трех основных компонентов:

  1. корпуса;
  2. двигателя;
  3. воздушного винта.

Технически их конструкция предельно простая, что позволяет при некоторых знаниях, навыках и, желательно, опыте сделать аэросани своими руками. Конструкция может быть оснащена 3-4 лыжами, или же опираться всей своей нижней поверхностью, что обычно используется на амфибиях. Воздушные винты для аэросаней в большинстве случаев используются толкающие двух-, трех- или четырехлопасные. Управляется транспортное средство с помощью поворотных лыж или воздушных рулей, а тормоз может быть реализован посредством реверса воздушного винта или конструкции, упирающейся в снег.


Аэросани Lotus

Аэросани часто оснащаются закрытой кабиной с отоплением, т.к. передвигаться приходится при низких температурах и сильном ветре, который создается воздушным винтом. Мощность двигателя может составлять от 5 до 300 и более л.с. Кузов делается с максимально низким коэффициентом лобового сопротивления, что улучшает эффективность и снижает расход топлива. При малой массе и хорошей аэродинамике скорость аэросаней даже с 15-20-сильным двигателем может составлять более 100 км/ч. Расход топлива при этом может быть даже ниже, чем у снегохода. Многое зависит от воздушного винта, низкая эффективность которого не позволит реализовать всю мощность двигателя.

Достоинства и недостатки аэросаней по сравнению со снегоходами

Начнем с достоинств:

  • простота конструкции;
  • высокая надежность;
  • высокая скорость;
  • возможность самостоятельного изготовления.

Аэросани, вероятно, обладают и множеством других достоинств. Но их широкое распространение сдерживает ряд недостатков, основными из которых являются:

  • низкая эффективность воздушного винта по сравнению с гусеницей;
  • высокий расход топлива при равной мощности (в большинстве случаев);
  • сложность преодоления крутых подъемов и, при малой мощности, страгивания с места;
  • сильный шум и воздушный поток, создаваемый винтом;
  • маневренность и, иногда, проходимость ниже, чем у снегоходов;
  • опасность, создаваемая воздушным винтом.

Может быть, можно привести еще несколько недостатков, сдерживающих массовое распространение аэросаней. Однако это не смущает многочисленных любителей активного отдыха изготовить самодельные аэросани, которые часто получаются весьма успешными.
