Балансировочный клапан для системы отопления: виды, схемы установки, производители

Установка и эксплуатация

Профессионалы оставляют небольшой промежуток перед клапаном и прямой трубой. Это предотвращает возникновение изгибов, затрудняющих движение воды. С целью защиты от попадания грязи и пыли на элементы регулировки, непосредственно перед клапаном устанавливают специальный фильтр. Сама труба перед монтажом обязательно промывается, проверяется на отсутствие повреждений. Далее, установка осуществляется следующим образом:

  1. Мастер определяется с областью, где в дальнейшем будет вмонтирован клапан. Габариты прямых зон трубы до и после элемента обязаны соответствовать следующим параметрам: 5 диаметров перед деталью, 2 и выше после нее, так как это избавляет от турбулентности.
  2. Вентиль вкручивается в патрубок, заранее оснащенный паклей. Нарезку резьбы допускается выполнять плашкой либо иным аналогичным инструментом. Главное, чтобы она была не менее 7 витков.

Монтаж вентиля легко осуществляется по принципу установки шарового крана

Как именно размещается в пространстве сам вентиль, не особо важно. Главное, чтобы стрелка на корпусе соответствовала направленности потока воды. Иначе деталь будет способствовать сопротивлению жидкости

Иначе деталь будет способствовать сопротивлению жидкости.

Принцип работы

Для начала разберёмся с основными нюансами балансировки отопительных приборов. В случае, если тупиковая ветвь трубопровода подсоединяется к нескольким радиаторам отопления, каждому из отопительных приборов нужно подать достаточное количество предварительно нагретой воды. Необходимый объём жидкости берётся из предварительного расчета.

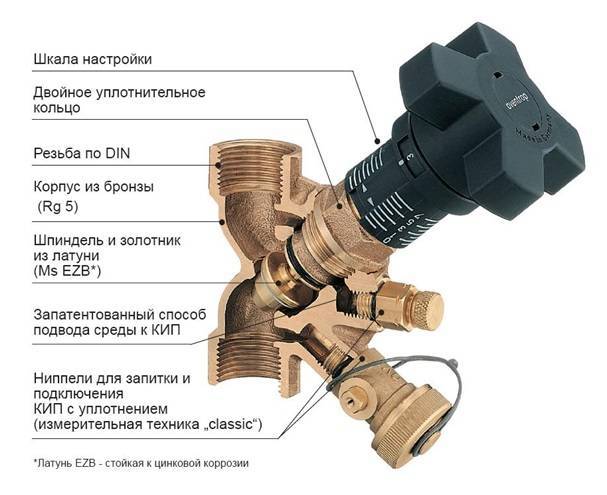

Балансировочный клапан в разрезе

Если батареи не оборудованы клапаном-термостатом, то расход воды для каждого отдельно взятого потребителя будет постоянным. Для регулирования подачи жидкости в системе можно использовать ручной балансир, который устанавливается на обратке в месте соединения трубы с общей магистралью.

В дальнейшем вентиль нужно выставить на необходимое количество оборотов — для увеличения или уменьшения диаметра отверстия. В данном случае можно достичь нормального расхода теплоносителя в ветви. Но как поступить, если расход жидкости в системе постоянно меняется?

В этой ситуации на помощь пользователю придёт балансировочный клапан, который управляет нагревом комнаты путём создания препятствия потоку жидкости. Во время работы подобного устройства происходит уменьшение объёма подачи теплоносителя.

Обратите внимание! При использовании ручного балансира возможна эффективная работа 4-5 отопительных приборов. Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла

После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее

В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов

После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов

Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла. После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов.

Схема функционирования

Принцип работы нашего устройства состоит в следующем: при установке вентиля на максимальный расход теплоносителя, термостат, установленный на любом из радиаторов, уменьшит потребление нагретой жидкости. Результатом такого процесса станет постепенно возрастающее давление.

Через некоторое время капиллярная трубка укажет прибору на возрастающее давление, что приведёт к корректировке расхода теплоносителя. Остальные термостаты на других отопительных приборах не успеют полностью перекрыть жидкость, и это приведёт к балансировке давления и потреблению теплоносителя в системе.

Назначение

Балансировочный кран в системе отопления используется для правильного распределения теплоотдачи. То есть, бывают случаи, что в одной комнате батареи горячее, чем это требуется, а в другой – значительно холоднее, чем хотелось бы. То есть, происходит неправильное распределение теплоносителя. Значит, требуется регулировка, чтобы исправить подобную ситуацию.

Балансировочный клапан являет собой вид запорной арматуры, посредством которого производится регулирование гидравлического сопротивления. Достигается это путем изменения диаметра сечения трубы на определенном участке.

В последнее время при проектировании отопления (как для многоквартирного, так и для частного дома) балансировочный клапан сразу добавляется в систему. Однако, что делать владельцам уже готовых отопительных систем?

Есть несколько «симптомов» которые указывают на необходимость установки запорной арматуры данного типа:

  • Отсутствие комфортной температуры даже при максимальной нагрузке.
  • Значительные колебания температуры в помещении при постоянно равной нагрузке в отопительной системе.
  • Сложности при запуске системы – невозможность выхода на номинальную мощность.

Все это указывает на то, что требуется установить балансировочный вентиль и провести регулирование. Он позволит скорректировать поступление количества теплоносителя на тот или иной участок системы.

Преимущества использования

Установка балансировочного крана поможет решить вышеуказанные проблемы в работе отопления.

Кроме того, можно выделить следующие преимущества применения этого оборудования:

  • Снижение затратности – то есть, владельцы частных домов отмечают, что после проведения балансировки системы снижается количество потребляемого топлива.
  • Повышение комфорта в помещении – вы можете добиться для каждого отдельного помещения того уровня температуры, который будет более подходящим.
  • Отсутствие сложностей при запуске – применения балансировочной арматуры позволит максимально упростить запуск системы.

Монтаж

Включение оборудования в систему

Балансировочные краны для отопления чаще всего используются для регулировки двухтрубных отопительных систем.

Детально о них читайте тут — https://kvarremontnik.ru/dvukhtrubnaya-sistema-otopleniya/

Монтаж элемента осуществляется посредством специальных фитингов и адаптеров. При этом следует быть внимательными: некоторые краны могут устанавливаться на трубы с определенным направлением движения теплоносителя.

На таких кранах присутствует специальная стрелка, которая показывает, в каком направлении должна перемещаться вода в трубе. Если установить вентиль, не следуя данному указанию, попытка регулирования системы с его помощью может привести в поломке самого элемента и сбою в работе всей отопительной системы.

Регулирование

После установки клапана, посредством специального оборудования, проводятся замеры, которые позволят определить, до какого именно уровня требуется регулировка. Отдельные специалисты называют данный способ достаточно трудоемким.

Важно: перед тем, как провести процедуру балансировки, следует запустить отопительную систему, подключить необходимое измерительное оборудование – это даст возможность определить качество работы. Более точные результаты балансировки можно получить, разбив отопительную систему на отдельные сегменты, и дополнив балансировочной арматурой каждый из них

В таком случае сама процедура балансировки займет значительное время – необходимо будет регулировать каждый отдельный клапан. Но и результаты будут куда лучше

Более точные результаты балансировки можно получить, разбив отопительную систему на отдельные сегменты, и дополнив балансировочной арматурой каждый из них. В таком случае сама процедура балансировки займет значительное время – необходимо будет регулировать каждый отдельный клапан. Но и результаты будут куда лучше.

Зачем нужна балансировка систем отопления

Что такое балансировка

Балансировка системы отопления являет собой гидравлическую регулировку. Без такой регулировки невозможна эффективная и долгая работы отопительной системы. Результат балансировки — перераспределение теплоносителя по всем замкнутым участкам системы отопления так, чтобы сквозь каждый прибор отопления проходил нужный расчётный объём теплоносителя.

То есть, если говорить по-простому, то неотбалансированная система отопления работать будет, но неправильно. Вот, например, на данном слайде условно представлены 2 системы отопления: отбалансированная и неотбалансированная. Для понимания – это котел, нагревающий воду, насос, создающий принудительную циркуляцию, по 2 радиатора в каждой из систем. Это термостатические клапаны.

Есть ветки, в которые приходит больше воды, хотя такого кол-ва воды не требуется, а есть ветки куда приходит меньше воды (как и изображено на слайде). Жидкость не может подойти к самым удаленным веткам в необходимом кол-ве из-за гидравлического сопротивления по длине, связанного с неотрегулированностью балансировочных клапанов на радиаторах.

И в те ветки, куда приходит больше воды (– а термостаты реагируют достаточно медленно (где-то в среднем за 20 мин), и поэтому происходит локальный перегрев в комнате (изображено красным). Люди открывают окна, чтобы остудить комнату, и соответственно мы выбрасываем деньги на ветер. Обычно повышают температуру теплоносителя, повышая подачу топлива, а лишнее топливо – это переплата до 7-20% на вот таких неотбалансированных системах отопления. В других же комнатах – может быть  холодно (изображено синим на слайде), локальный недогрев.

При повышении скорости теплоносителя, когда мы увеличиваем скорость вращения насоса, чтобы наверняка прогреть неотбалансированную систему отопления, есть вероятность шума в термостатических головках из-за большого перепада давления на радиаторе. Это бывает редко, но все же порой бывает и как вариант это тоже можно использовать в качестве аргумента. Термоголовки начинают стучать, и звук этот крайне неприятен. Тем, кто слышал этот звук должно быть понятно.

Мы думаем никто не будет спорить, что отбалансированные системы отопления работают комфортно и экономично.

Многие владельцы частных домов пренебрегают процессом балансировки, не говоря уже о монтажниках, которые рассчитывают системы отопления и монтируют систему в частном доме, не задумываясь о последствиях.

Необходимо доносить это в массы, рассказывать обо всех недостатках неотбаласированных систем отопления, так как мало кто об этом задумывается.

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Как сделать короб трубы дымохода на крыше?

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

  • из фторопласта;
  • из плотной резины;
  • из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.

Как выбрать вентиль для балансировки

При выборе балансировочного вентиля для системы отопления рекомендуется обратить внимание на следующие факторы:

  • принцип управления;
  • функции устройства;
  • способу крепления;
  • компанию-производителя.

Виды вентилей в зависимости от способа управления

Балансовый вентиль может управляться двумя способами:

  • вручную;
  • автоматически.

Вентиль с ручной регулировкой состоит из корпуса, который чаще всего изготавливается из бронзы или латуни, механизма регулирования и ниппелей, требующихся для подключения измерительной аппаратуры. В свою очередь механизм для регулировки состоит из штока, который двигается посредством вращения рукояти, оснащенной шкалой.

Устройство балансировки с ручным управлением

Автоматический вентиль производит балансировку отопительной системы самостоятельно, при изменении рабочих параметров. Такое устройство нельзя использовать для перекрытия потока воды, поэтому рядом с автоматическим балансировочным вентилем требуется монтаж запорной арматуры.

Устройство автоматической настройки системы

Вентили с ручным управлением устанавливаются на однотрубные системы отопления, а вентиля с автоматическим управлением можно монтировать и на двухтрубные системы.

Разновидности устройств по области назначения

Балансировочный вентиль может применяться для регулировки:

  • давления в трубопроводе;
  • температуры рабочей жидкости;
  • расхода жидкости. Для этой цели требуется вентиль с расходомером. Дополнительное устройство устанавливается непосредственно на вентиле.

Устройство балансировки с дополнительной функцией

Способы крепления вентилей

Вентили, предназначенные для регулировки того или иного параметра системы, могут устанавливаться:

при помощи резьбы, расположенной на концах вентиля;

Вентиль с резьбовым способом крепления

при помощи фиксирующих устройство фланцев.

Вентиль с фланцевым креплением

В домашних системах преимущественно устанавливаются резьбовые вентили. Фланцевые устройства отличаются сложностью монтажа и чаще всего используются в промышленных трубопроводах.

Производители балансировочных вентилей

Среди множества фирм, производящих вентили для балансировки определенных параметров, можно выделить:

датскую компанию Danfoss. Производителем выпускаются вентили для различных функций, причем как ручные, так и автоматические. Большинство устройств можно использовать и в качестве запорной арматуры для трубопровода. Небольшая стоимость и высокое качество выпускаемой продукции позволили компании занять лидирующие позиции на российском рынке;

Линейка вентилей от датского производителя

немецкая компания Watts. Преимуществами вентилей от упомянутого бренда являются: возможность установки в любом месте системы (для корректной работы не требуется ровный участок трубопровода), точность и долговечность вентиля, гарантированная производителем;

Устройство, произведенное в Германии

итальянская компания Cimberio. Основным материалом для производства вентилей является латунь. Устройства высокой четкости могут устанавливаться как резьбовым, так и фланцевым способом. Все продукция компании сертифицирована, в том числе по требованиям экологической безопасности;

Устройство для балансировки от итальянского производителя

австрийская компания HERZ. Вентили под брендом Штремакс отличаются высокой стоимостью, которая оправдывается точностью оборудования и длительным периодом использования. Компанией выпускаются устройства промышленного и бытового назначения.

Австрийские балансировочные вентили

На оригинальных вентилях должен находиться логотип выпускаемой компании, у продавца – сертификат соответствия. Если документов нет, то вентиль может быть поддельным. В этом случае компания не гарантирует долговечность его работы.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

  • клапана с ручной регулировкой;
  • запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Как еще применяется балансировочный вентиль?

Кроме регулирования отдельных ветвей и стояков в системе отопления, устройство используется и для других целей. Например, балансовый клапан устанавливают в малый контур циркуляции твердотопливного котла, когда он замкнут на буферную емкость. Смысл заключается в том, чтобы поддерживать температуру воды в контуре не ниже 60 ºС и не ставить для этого смесительный узел. Но в этом случае расход в котловом контуре должен быть выше, чем в отопительном. Этим и занимается вентиль, устанавливаемый на подаче.

Еще вариант установки — балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

//www.youtube.com/embed/fvmNrDWBRXE

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор,  выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки — при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество — на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

  • Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 — 80 градусов.
  • Контактным термометром замеряют температуру всех батарей и записывают показания.
  • Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым — в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.
