Бензиновая горелка своими руками — инструкция по постройке самодельных горелок и их применения (95 фото)

Конструкция самодельной газовой горелки

  • металлический корпус;
  • редуктор;
  • форсунка;
  • регулятор подачи топлива;
  • головка;
  • узел для закрепления газового баллона.

Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров. Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.

Конструкция котла

Дизельный котёл состоит из блока управления, камеры сгорания, дизельной горелки, теплообменника, фильтра, предназначенного для фильтрации топлива, и дымохода.

Блок управления нужен для регулировки в автоматическом режиме работы горелки и насоса. С его помощью можно контролировать температуру и регулировать её в зависимости от погодных условий и предпочитаемого микроклимата.

В камере сгорания сжигается используемое для отопления топливо. Выбирая соответствующее оборудование, необходимо учесть такой показатель, как коэффициент удельного сопротивления камеры сгорания.

Дизельная горелка нуждается в правильной настройке, так как работа этого элемента влияет на нагрев отопительной системы и на то, сколько топлива потребуется и удастся ли сэкономить.

В теплообменнике нагревается теплоноситель. Нагрев основан на принципе обмена теплоэнергией на участке между теплообменником и камерой сгорания.

Фильтр используется для предотвращения попадания в горелку мусора и грязи, а от того, насколько правильно будет установлен дымоход, зависит надёжность работы всей системы.

Сразу стоит отметить, что система отопления с использованием дизельного типа по определению не может обходиться дёшево. Однако сократить финансовые затраты можно за счёт качественного утепления дома, а также периодического техобслуживания установленного оборудования.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

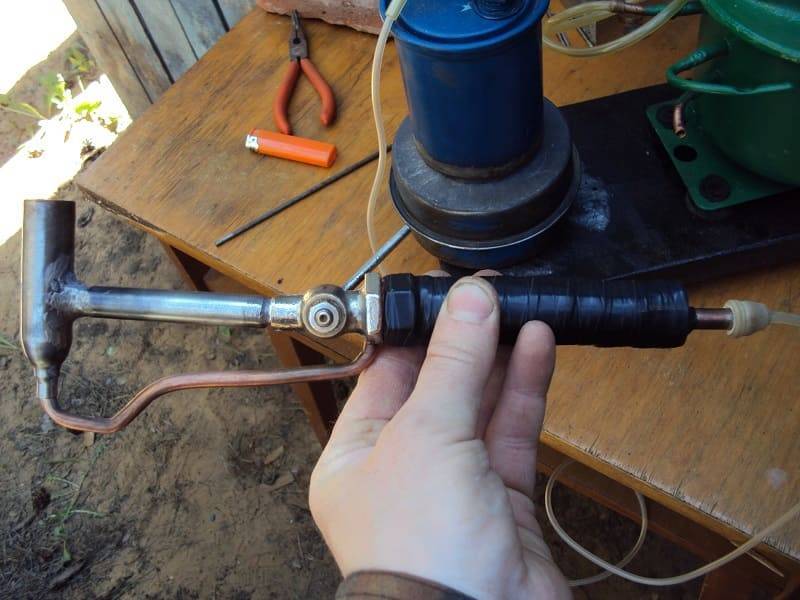

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

  1. Откройте вентиль баллона;
  2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
  3. Контролируйте зажигание газа;
  4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

Вид сбоку на горелку факельного типа

  • Небольшие габаритные размеры;
  • Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
  • Упрощённая эксплуатация;
  • Повышенная надёжность;
  • Можно сжигать пеллеты низкого качества.
  • Небольшая мощность по сравнению с другими горелками;
  • Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

Общий вид горелки объёмного горения

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Источники

Изготовление своими руками

На первый взгляд может показаться, сделать такой прибор самому невозможно. Есть два способа создания такого отопительного агрегата. Первый заключается в том, что котёл монтируется по частям с нуля, второй — проводится установка пеллетной горелки в твердотопливной котёл. Очевидно, что последний вариант является более простым, однако, для создания оборудования понадобится сам котёл, работающий на твёрдом топливе.

Перед тем как приступать к выполнению работы, необходимо сделать чертежи пеллетного котла. Если же приступать к монтажу без предварительно составленного плана, есть риск совершить ошибку, которая потом отразится на функциональности, долговечности и безопасности прибора.

Горелка

Самым дорогостоящим элементом самодельного отопительного оборудования является именно горелка. Рекомендуется не экспериментировать, и не подвергать себя опасности, а купить в магазине качественную деталь, которая стоит порядка 40 тысяч рублей. Этот элемент выполняет такие функции:

Пеллетный котел своими руками: чертежи

  • отвечает за воспламенение топлива;
  • регулирует интенсивность пламени;
  • контролирует пламя.

Котёл

После приобретения горелки следует позаботиться о не менее важной части агрегата — корпусе. Он может быть выполнен из разных материалов, но самым популярным считается чугун и сталь

Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД.

Однако, выполнить их своими руками весьма проблематично. Основные составляющие самого пеллетного котла:

  • корпус. Кроме чугуна и стальных листов для выполнения корпуса котла применяются и другие материалы, например, кирпичная кладка;
  • теплообменник. Именно от него зависит температура в доме. Элемент располагается внутри корпуса, представляет собой несколько последовательно соединенных труб.

Конструкция пеллетного котла предусматривает обязательное наличие таких составляющих отопительной системы, как дымоход, зольник, камера сгорания.

Топливный бункер

Это место предназначено для хранения топлива, то есть пеллет

Этому нужно уделить особое внимание. Из такой ёмкости топливо подаётся через шнек прямо в горелку

Чтобы изготовить бункер для пеллетного котла своими руками, нужно запастись такими материалами;

  • электродвигатель;
  • транспортировочный шнек;
  • наружный кожух;
  • вместительная ёмкость.

Потратив немного времени, финансовых средств и усилий, вполне возможно сделать пеллетный котёл своими руками. Чертежи составляются вместе со специалистом, чтобы предупредить возможные ошибки. Само отопительное оборудование являет собой несколько отдельных элементов, которые, работая вместе, отвечают за эффективное и быстрое нагревание дома.

Что представляет собой жиклер (форсунка)

Практически все газовые плиты оборудованы таким образом, что способны работать как на природном газе, так и на пропане (от заменяемого баллона). При этом следует учесть, что при переходе на сжиженный газ требуется не только замена жиклеров, но и установка редуктора, который отвечает за выравнивание давления поступающего топлива.

Редуктор стабилизирует давление баллонного газа, обеспечивая нормальную работу плиты. Он автоматически поддерживает необходимые для функционирования оборудования параметры давления и предотвращает обратный ток среды

Форсунка (жиклер) представляет собой болт, в головке которого предусмотрено отверстие для подачи газ на конфорку. После поступления в конфорку газ смешивается с воздухом, и производится поджиг газо-воздушной смеси.

Форсунка обеспечивает поступление газа в конфорку в нужном объеме и при соответствующем давлении. Ее размер определяет объем газа, требующийся для нормального процесса горения

В зависимости от используемого топлива форсунки бывают двух видов: для поставки голубого горючего из магистрального трубопровода и для подачи газа из газгольдера либо баллона.

Жиклеры (форсунки) для природного газа в сравнении с жиклерами для сжиженного топлива, характеризуются:

  • Укороченным телом болта;
  • Меньшим количеством витков резьбы;
  • Увеличенным диаметром отверстия.

В случае, когда наблюдается некорректная работа плиты, то лучше всего заменить не один жиклер, а сразу весь комплект целиком, а при переходе на баллонный газ – это вообще является необходимостью.

Зачем и почему требуется менять жиклер

Жиклеры для различных типов газа в значительной меры разнятся, поэтому при изменении типа газо-воздушной смеси замена форсунок просто необходима

Если обратить внимание на диаметр отверстия, то станет очевидным, что они не одинаковы. При  этом диаметр отверстия зависит не только от типа используемого газа, но и от размера самой конфорки

Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты. Не спешите сразу менять жиклер, может быть удастся ограничиться его прочисткой

Каждая из конфорок газовой плиты отличается мощностью и размером, поэтому для стабильной работы оборудуется отдельной форсункой.

Диаметр выходного отверстия каждого жиклера рассчитывается на определенный объем газа, поставляемого из магистрали или газового резервуара

Чем мощнее конфорка, тем больший объем газа ей требуется для работы, поэтому и диаметр форсунки требуется больший.

Выбор жиклера для баллонного газа

Как уже упоминалось, жиклер под пропан имеет укороченное тело и меньший диаметр выходного отверстия. Не рекомендуется самостоятельно пытаться самостоятельно уменьшать отверстие, так как здесь важны даже доли миллиметров. На глаз можно только улучшить работу плиты, но не добиться ее идеальной эксплуатации.

Важно понимать, что стандартных жиклеров попросту не существует. Они предназначаются для каждой конкретной модели

Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане. Некоторые модели и вовсе производятся именно под баллонный газ.

Набор форсунок для конкретной модели можно приобрести в специализированном магазине газового оборудования или непосредственно у представителя официального поставщика

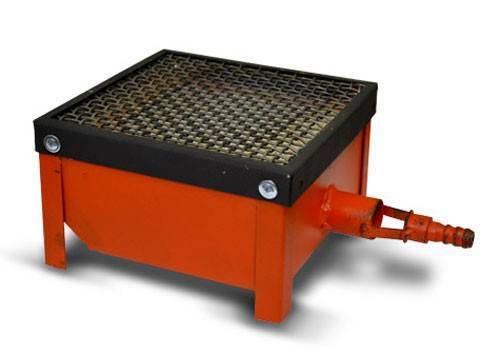

Выбор газовой горелки

При выборе горелки нужно смотреть на ее технические параметры, способ подачи топлива и принцип смешивания газа и кислорода, а также на совместимость с теми или другими приборами. Ниже вкратце охарактеризуем пятерку самых популярных среди потребителей моделей горелок.

Горелка КЧМ

Обычно используется в котлах, переделанных с твердого топлива на природный газ или СПГ. Оснащена тремя форсунками и автоматикой. КЧМ часто применяется в котлах «Контур» или похожем оборудовании.

Горелка «Очаг»

Это пневмомеханическое устройство с автоматическим режимом работы. Система безопасности автоматически прекращает процесс горения в трех случаях:

  • если погасло пламя;
  • если нет необходимой тяги;
  • если нарушена подача природного газа.

«Очаг» оснащен контроллером давления газа, который позволяет добиваться равномерного горения даже при сбоях в системе. Горелки «Очаг» отличаются простотой в обслуживании благодаря тому, что в конвективной части оборудования не скапливается сажа.

Горелки «Очаг» отличаются простотой в обслуживании благодаря тому, что в конвективной части оборудования не скапливается сажа

Горелка «Купер»

Это оборудование может работать почти на любых видах энергоносителей. К достоинствам этой горелки относится возможность ее установки без проведения слесарных и сварочных работ.

Горелка для котлов ДКВР

Это блочный прибор, где применяется принудительная подача кислорода. Применяется такое устройство в паровом оборудовании промышленного предназначения и соответствующей мощности. Коэффициент полезного действия таких аппаратов достигает 94%. Принцип работы таких горелок — надувной или диффузный. Для повышения функциональности оборудования могут применяться мощные вентиляторы.

Горелка для котлов КВС

Такие котлы используются для бытовых целей и работают на твердом топливе. Поскольку для обогрева бытовых помещений нет нужды в высокой мощности оборудования, наиболее применимы в данном случае инжекторные или атмосферные приборы. При подборе горелки для котла КВС нужно смотреть, прежде всего, на необходимую мощность и безопасность устройства.

В статье представлены лишь краткие вводные сведения о газовых горелках. Неподготовленному потребителю будет достаточно сложно самостоятельно разобраться во всех хитросплетениях данной темы. Поэтому перед покупкой стоит обратиться за подробной консультацией к представителю компании, торгующей таким оборудованием.

Дымоход

Дымоход представляет собой основную часть генераторов тепла. Монтаж системы отопления невозможен без этой камеры сгорания угарного газа. Дымоход в жилом комплексе бывает внутренний и внешний. Внешний дымоход представляет собой монтаж трубы в трубе. Дымоходы могут быть индивидуальными – когда происходит монтаж одного дымохода на несколько агрегатов тепла. С помощью работы специалиста производится подбор и расчет дымохода. К предстоящим ремонтным работам может привести неверный монтаж дымохода (если монтаж произошел без учета формы крыши, то в дымоход попадает ветер и присутствует возможность погашения пламени)

Важно знать, что ширина трубы дымохода должна больше ширины агрегата на дизеле

Любой топливный прибор, газовый или на дизели, или на дровах, дизельно-газовый котел, дымоход должен быть из стали. Из-за испарения агрессивных кислот, дымоход из другого материала будет нуждаться в ремонте очень скоро. А угарные газовые частички, попадая через щели в дом, принесут вред здоровью. Поэтому, монтаж дымохода из стали самый надежный вариант и со стороны ремонтных задач, и со стороны здоровья.

Совсем недавно на рынке появились дымоходы необычной конфигурации, их называют изолированными дымоходными системами вентиляции. Монтаж происходит специалистами, ведь система сложная, многовариантовая и универсальная. Цена на такой изолированный дымоход на том же уровне, что и цена на дымоход из нержавеющей стали. Такие дымоходы очень стойкие к кислотам, и не потребуют ремонтных работ.

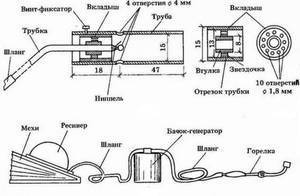

Чертежи горелки

В специальной технической литературе и в интернете можно найти чертежи горелки, которую можно сделать своими руками. Чертежи очень подробные и детальные:

  • имеются чертежи общего вида изделия и отдельных деталей;
  • указаны все необходимые размеры;
  • подписаны названия деталей.

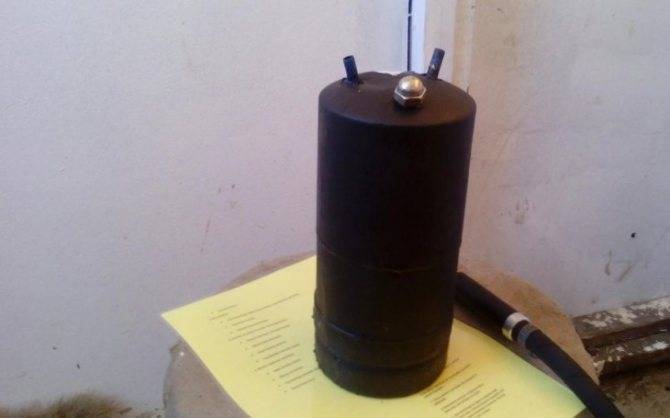

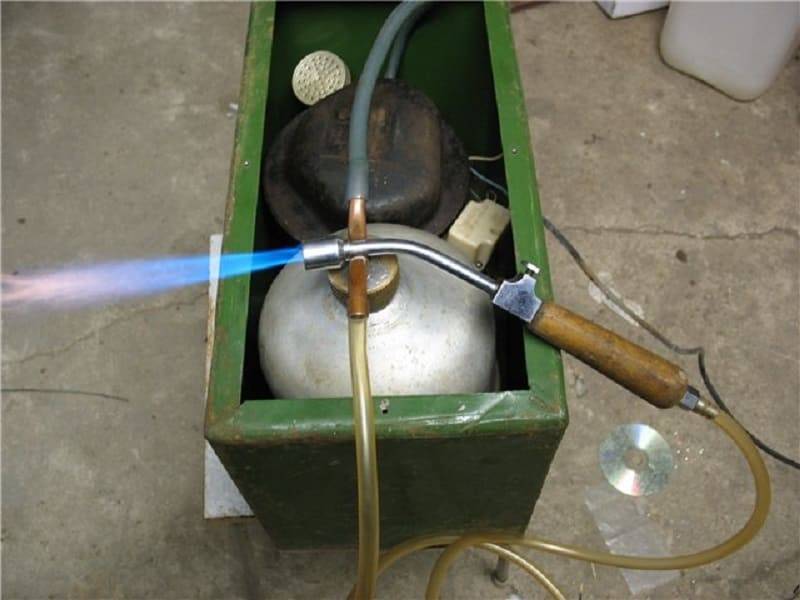

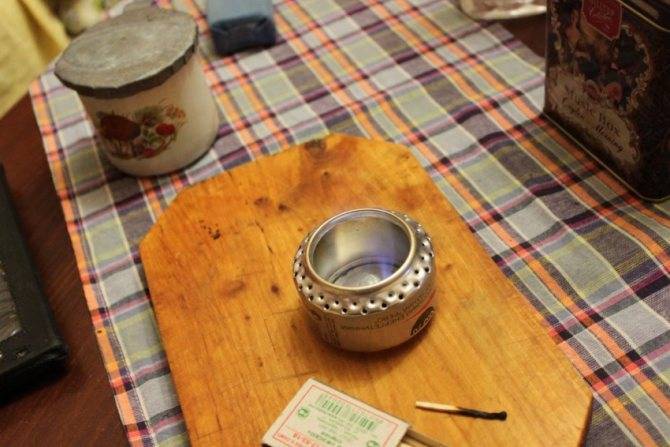

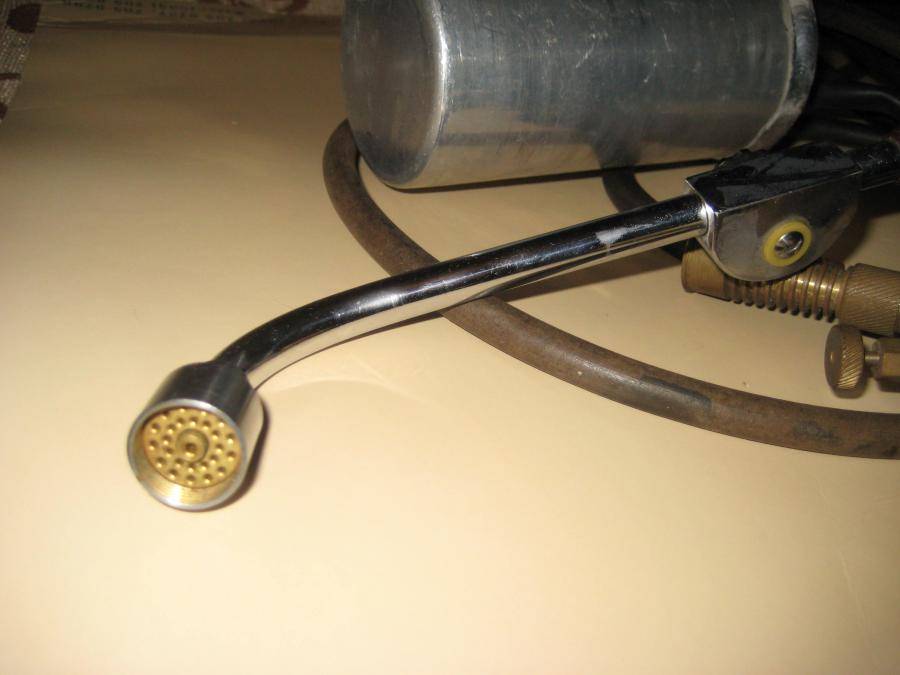

О преимуществах прибора

Бензиновую горелку, которую несложно будет сделать своими руками, можно взять с собой на дачу, в поход, в гараж и т.д., туда, где при отсутствии электричества, дровяной печки или газа потребуется быстро согреться в холодную погоду. Кроме того, подобное изобретение пригодится там, где нельзя разводить костер, так как устройство вырабатывает пламя, которого практически не видно, но его будет достаточно для приготовления пищи.

Бензиновые горелки хорошо работают при любых погодных условиях, если даже наружная температура воздуха опускается до минус 40 градусов по Цельсию. Среди достоинств подобных приборов можно отметить следующее:

  • Простота в эксплуатации.
  • Экономичность.
  • Компактность.
  • Доступность приобретения топлива.

Последний фактор является самым главным преимуществом горелок, так как бензин легко купить на любой автозаправочной станции или слить из своей машины. Да и стоимость его в отличие от газа или керосина невысока.

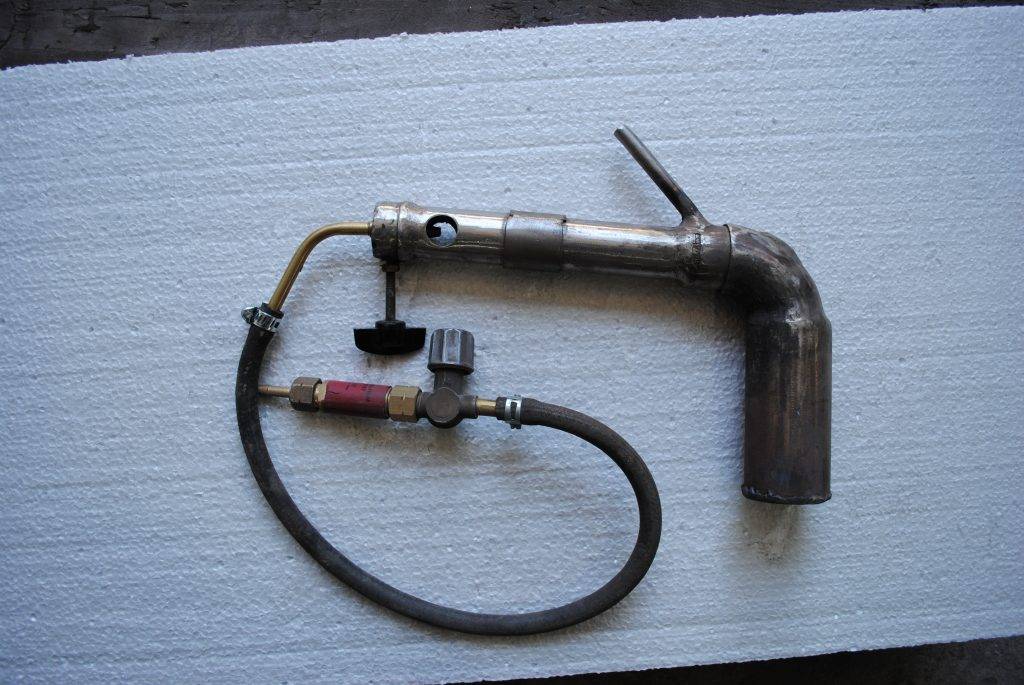

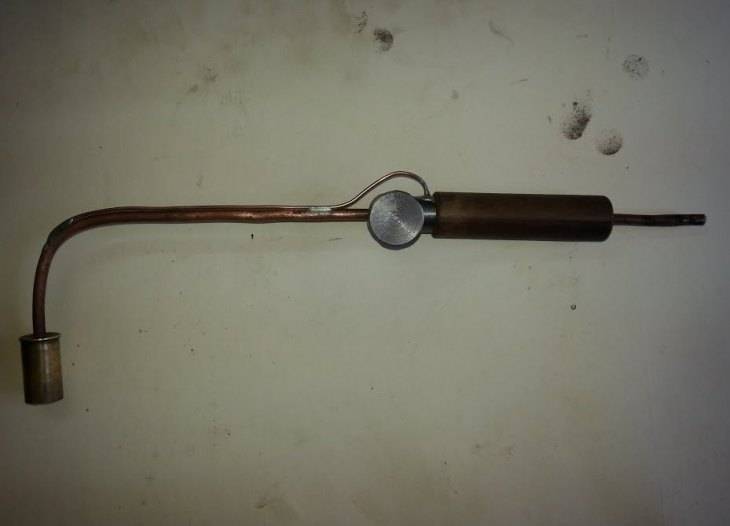

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок  являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим  угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На  часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

  1. Откройте вентиль баллона;
  2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
  3. Контролируйте зажигание газа;
  4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

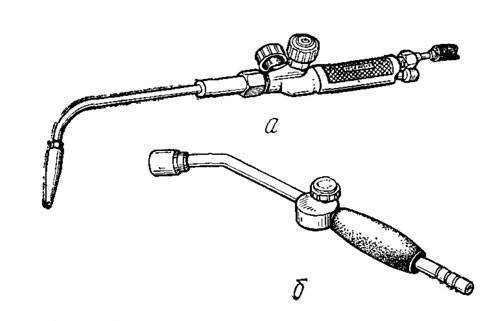

Горелка, переделанная из ацетиленового газореза

Если у вас есть  ацетиленовый резак с  неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить  кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка  готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Популярные материалы

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Основные этапы

Сделать горелку или мини-горелку нетрудно по чертежам, как уже отмечалось, без самопроизвольного изменения параметров.

Корпус

Корпус, как правило, стальной. Для его изготовления подойдет латунный прут с шириной в 2 см. Из того же прута можно сделать рассекатель. Затем проделывается несколько отверстий, которые помогут сформировать циркуляцию кислорода в аппарате. Огонь, как известно, не существует без кислорода. Таких отверстий должно быть 4: каждое около 1 мм в диаметре. Их проделывают в стержне рассекателя горелки. Дальнейший шаг – запрессование рассекателя в корпусе прибора. Внутренний фланец устанавливается с зазором в 0,5 см. Эта щель впоследствии будет тормозить тот мощный поток газа, который подходит к запальнику.

Форсунка

Эта часть прибора обеспечивает подачу топлива из баллона наружу. Делают ее из металлического прута. В данный момент мастеру понадобится двухмиллиметровое сверло, чтобы в форсунке образовать глухое отверстие. А для перемычки потребуется четырехмиллиметровое сверло.

Затем на конец трубки приспосабливается шланг от редуктора, сделанный из тканевого или резинового специального материала. Закрепление же осуществляется хомутом путем применения обычной отвертки.

Сборка

Когда механизм точно закреплен верно, следует выставить в баллоне нужное давление, из него подать газ. Из шланга воздух после этого становится целиком вытесненным. Длина огня, если все детали расположены правильно, будет 40-50 мм. Есть и другой изготовления и сборки горелки, в данном случае – миниатюрной. Это устройство удобно тем, что его легче сделать самому, и держать его в руках можно без страха обжечься. То есть для тех, кто сомневается в своих силах относительно более сложного изготовления, и подходит этот вариант.

Что нужно для изготовления и сборки мини-горелки:

  • старая, вышедшая из строя газовая горелка;
  • тонкая медная трубка (10 мм);
  • медная проволока;
  • игла со шприца;
  • болт No 8.

А выполняется все так.

  1. Сначала подготавливается трубка для горелки (используется напильник).
  2. Форсунка выполняется из медицинского шприца.
  3. Трубка соединяется с проволокой.
  4. Соединяются 2 куска медной трубки.
  5. Вставляется регулировочный болт.
  6. Тестируется регулировка устройства.
  7. Выполняется штатив для горелки.
  8. Осталось проверить работоспособность прибора.

Из металлической трубы, из рукоятки от паяльной лампы и баллончика делают приборы на природном газе. Самодельный прибор подойдет для пайки меди, для ремонтных кровельных работ, для опаливания нужных деталей конструкций.
