В последнее время появилось много моделей аккумуляторных шуруповертов с хорошей мощностью, которые подойдут для изготовления электробура. Какой шуруповерт для ледобура выбрать? Лучше всего из проверенных, надежных брендов — Макита, Бош, Метабо и т. п. А также можно использовать аккумуляторную дрель, но это менее удобно, ведь у нее нет обратного хода.
Одними ручными инструментами не обойтись, поэтому если их нет под рукой, можно купить готовый или заказать у токаря-фрезеровщика. Адаптер изготавливается из цельного отрезка металлического круга. С одной стороны он имеет цилиндрическую выточку и соединяется со шнеком при помощи болта и гайки, с другой стороны — шестигранный хвостовик, который закрепляется в патроне шуруповерта. Ручка для переходника необязательна, но она значительно облегчает эксплуатацию электроледобура.
Кроме того, бывают ситуации, когда адаптер самовольно отсоединяется от шуруповерта, ослабляется его крепление в патроне. В этом случае ручка не даст уйти рабочей части бура под воду.
Как изготовить земляной бур самому
Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.
Подбор материалов
Чтобы собрать заготовки под основные элементы бура, понадобятся:
- Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
- Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
- Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
- Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.
Работать с металлом лучше в защитных перчатках и очках.
Подготовка инструмента
Список такой:
- сварочный аппарат с электродами, защитной маской;
- болгарка с дисковыми насадками;
- электрическая или ручная дрель;
- молоток;
- точило;
- тиски;
- клещи;
- маркер, рулетка;
- циркуль.
Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

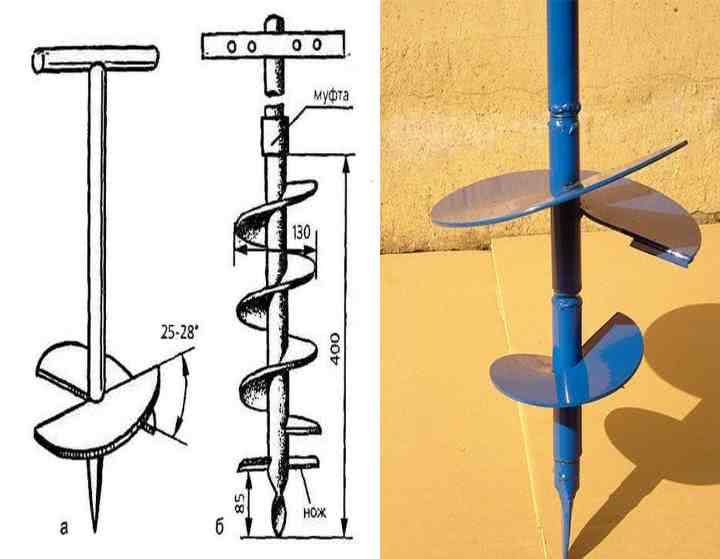

Чертеж или схема
Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.
Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

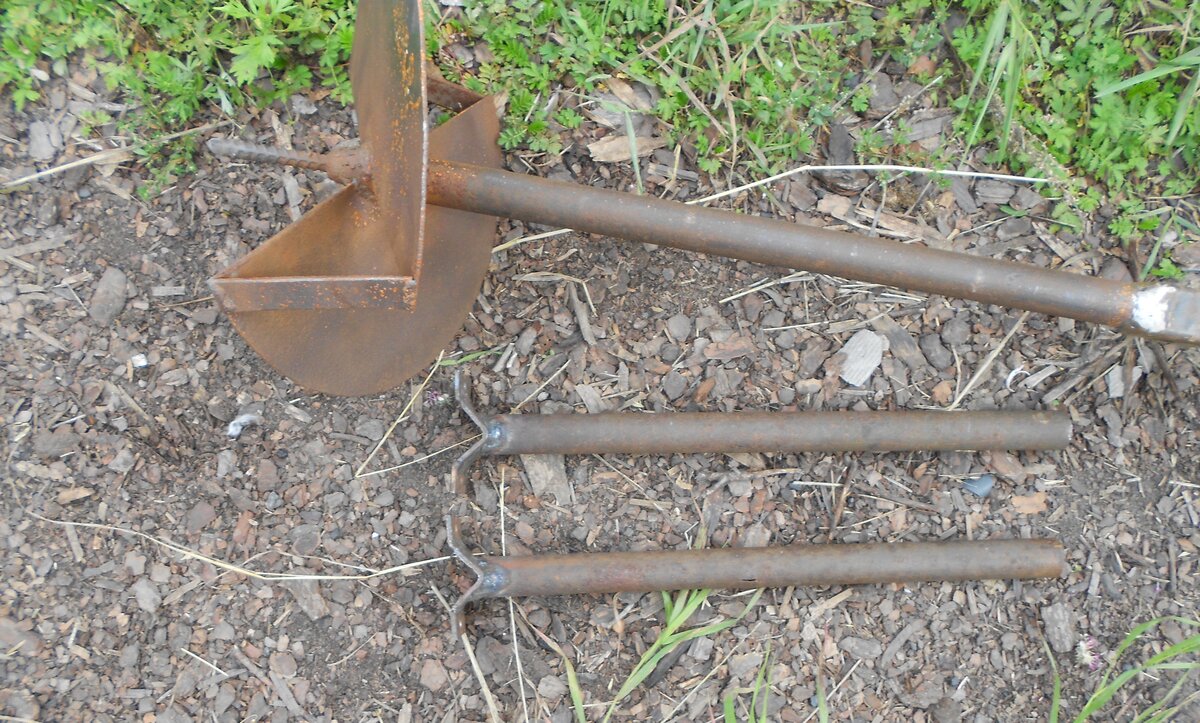

Сборка бура
Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.
Стационарные лопасти просто привариваются к стержню.
Чтобы получились съемные, потребуется:
- С одной стороны вала приварить полки из утолщенной стали.
- Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
- В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
- Закрепить лопасти болтовым соединением.
Из листовой стали
Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.
Лопасти делают двух видов:
- Из двух половинок круга.
- Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.
Из пильного диска
Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.
Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.
Фото: бур из диска циркулярной пилы
Сварка
Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.
Защита от коррозии
Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.
После грунтования бур можно красить.
Уход
Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.
Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.
Полезные рекомендации специалистов

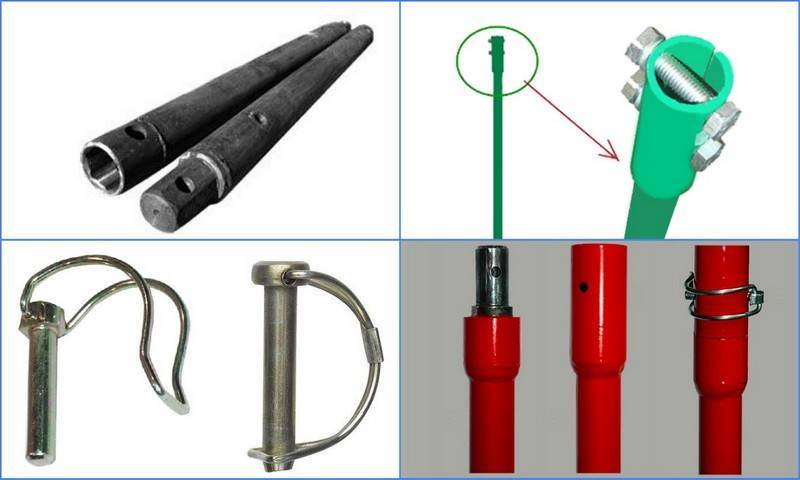

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.
Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

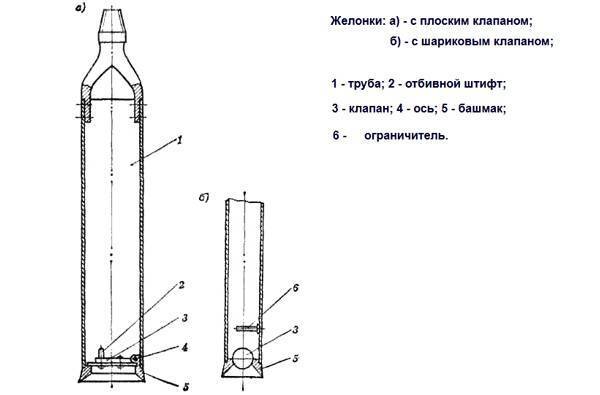

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.
Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

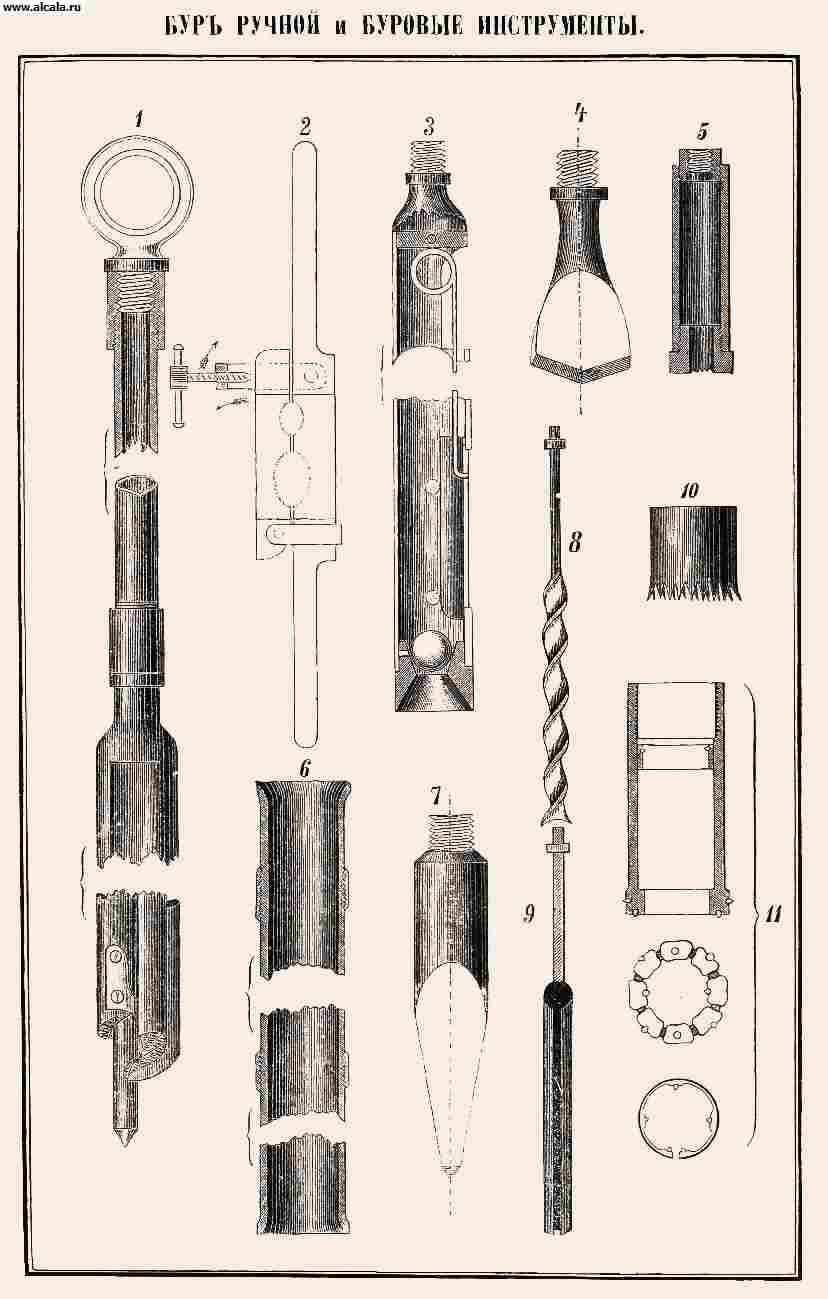

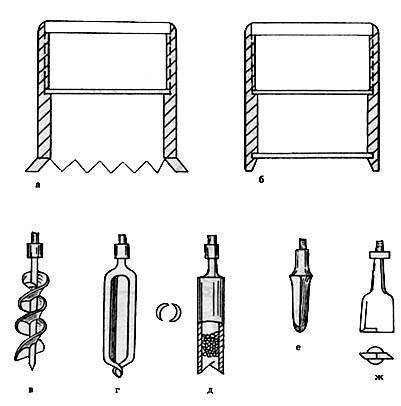

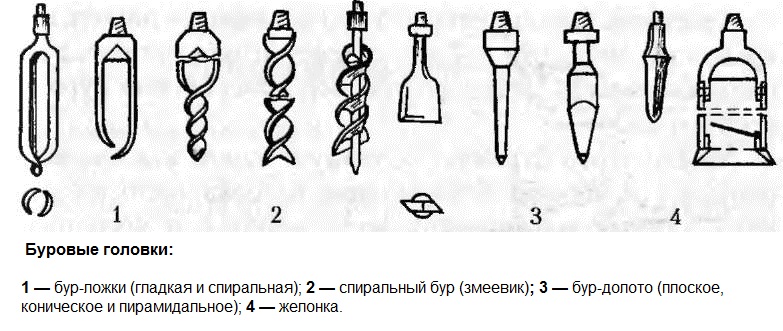

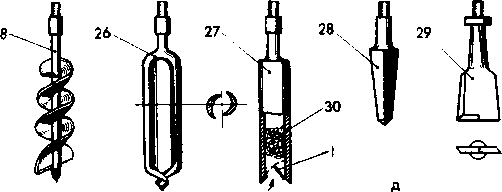

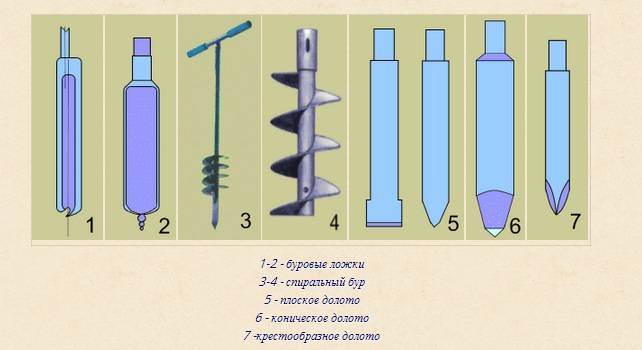

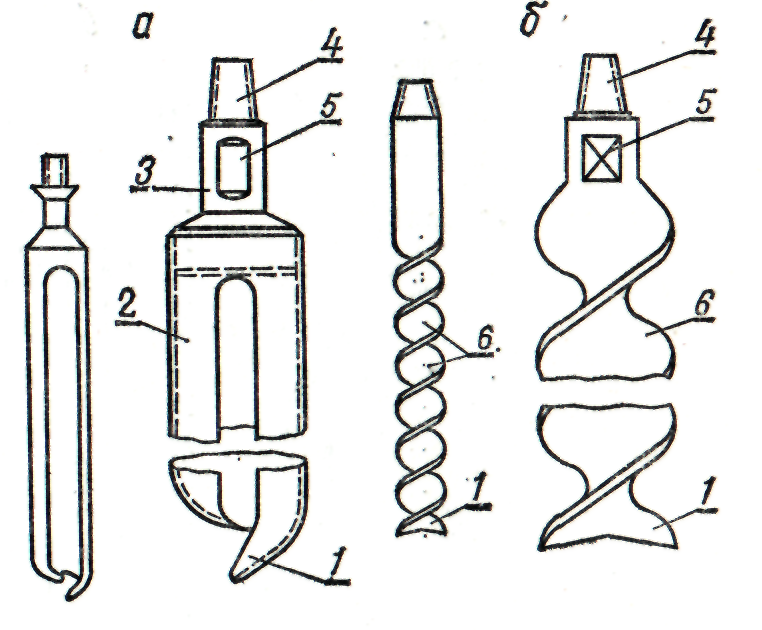

Типы буров
Спиральный тип бура
Для самодельного бура этого типа можно применить стержень в виде цилиндра. Снизу к нему приваривают спираль для резки земли, которую изготавливают из стальной полоски.
Внимание! Спиральным буром можно работать на грунтах твердого и осыпающегося типа

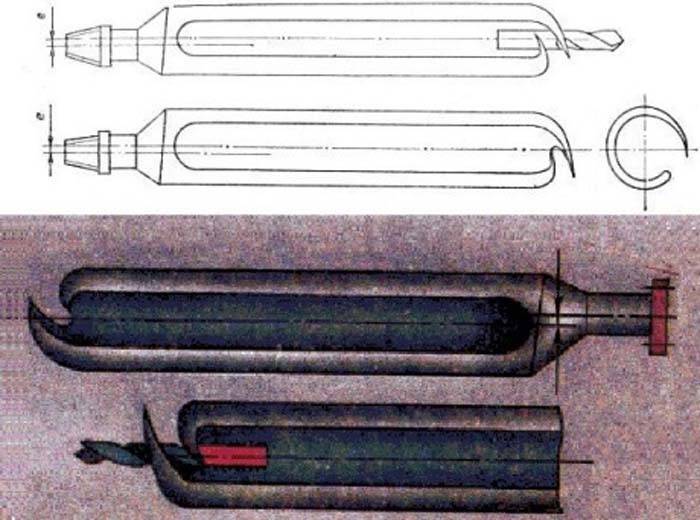

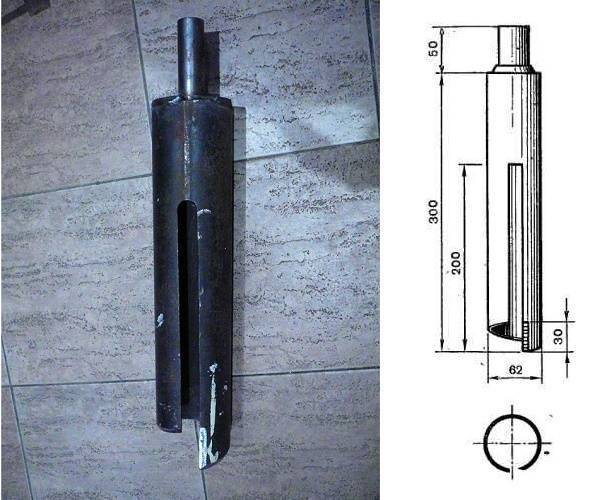

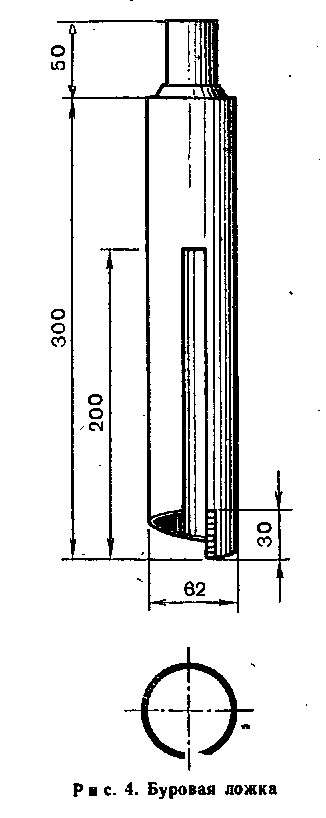

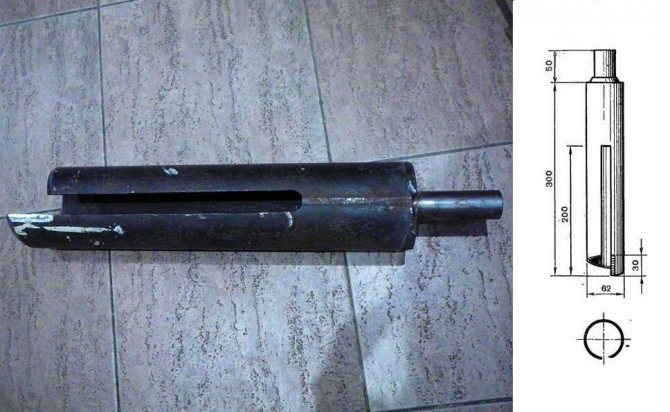

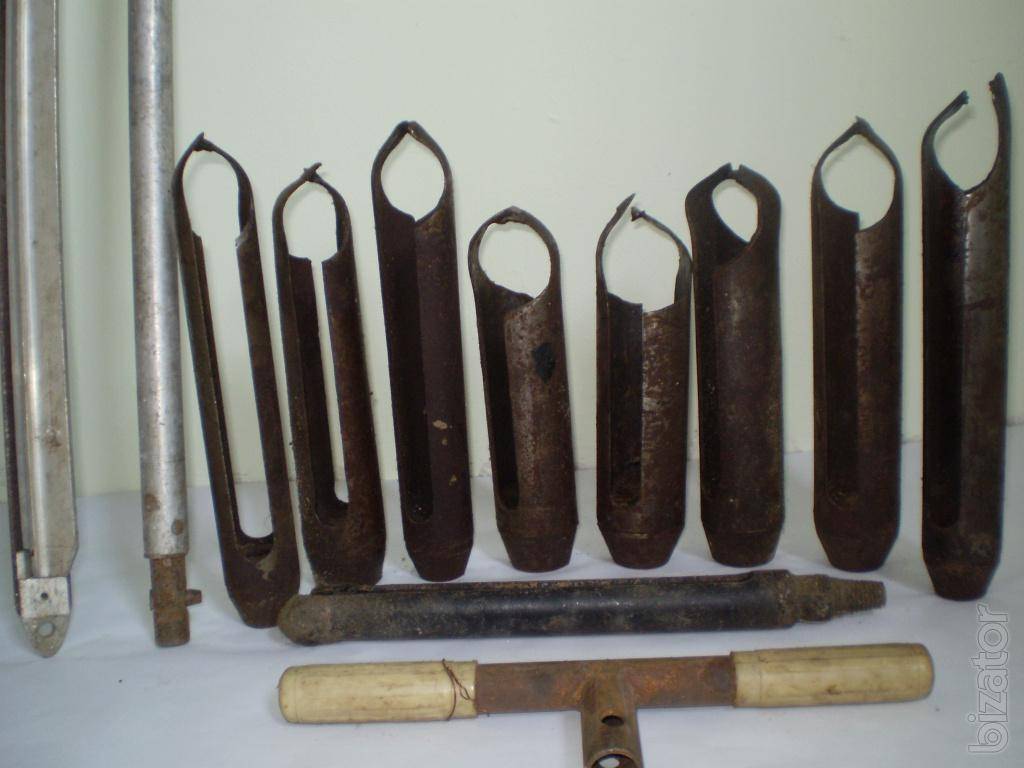

Бур в форме ложки
Конструкция состоит из металлического стержня, на конце имеющий цилиндр нужного диаметра. Снизу в цилиндре имеется прорезь в форме спирали либо продольная. Бур носит название из-за метода захвата почвы. От главного стержня ложку смещают на пятнадцать миллиметров, данная особенность позволяет просверливать в почве отверстие диаметром свыше размера ложки. Увеличенный диаметр шахты нужен, чтобы в скважину вставить обсадную трубу, их диаметр всегда больше сечения бурового устройства. Проводя бурение данным оборудованием сразу вводят в шахту обсадную трубу.
Внимание! Бур ложка применяется на суглинистой почве либо супесях
Общая информация
Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:
- Монтажа ограждающих конструкций.
- Изготовления столбчатого фундамента.
- Высадки растительных культур.
- И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.
Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:
- Навесными.
- Ручными.
Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.
Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.
В данном видео рассмотрим ямобур сделанный своими руками:
Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.
Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.
Как бурить скважины?
Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:
- ручное;
- ударно-канатное;
- ударное.

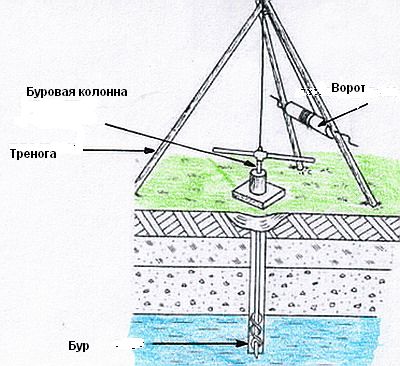

Ручное бурение скважин
При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.
Технология бурения:
- На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
- Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
- Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
- При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
- Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
- Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
- Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
- Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
- После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
- Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
- Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.
Инструменты:
- тренога;
- бур;
- шланги для откачки воды;
- составная бурильная штанга;
- насос или помпа.
Ударно-канатное бурение
Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.
Процесс бурения:
- Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
- Выполняется направляющее углубление для прохода ската.
- Пробивку первого метра скважины можно выполнить вручную.
- Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
- Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
- После чего происходит подъем стакана и выемка разбитой почвы.
- Цикл повторяется опять, пока дойдете до водоносного слоя.
Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:
- глина;
- на суглинках;
- на мягкой (обводненной) почве;

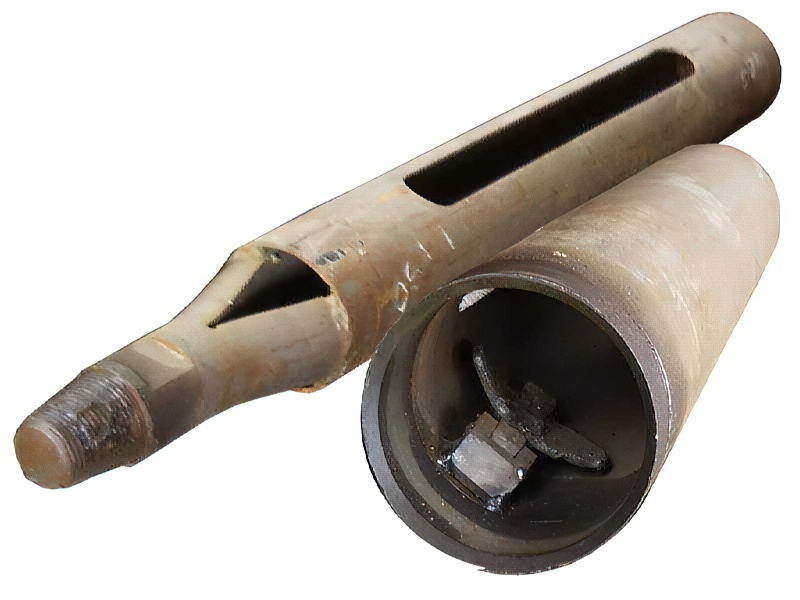

Ударное бурение

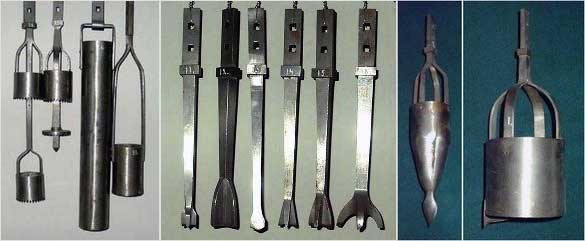

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.
Бурение можно осуществлять на многих видах грунтов:

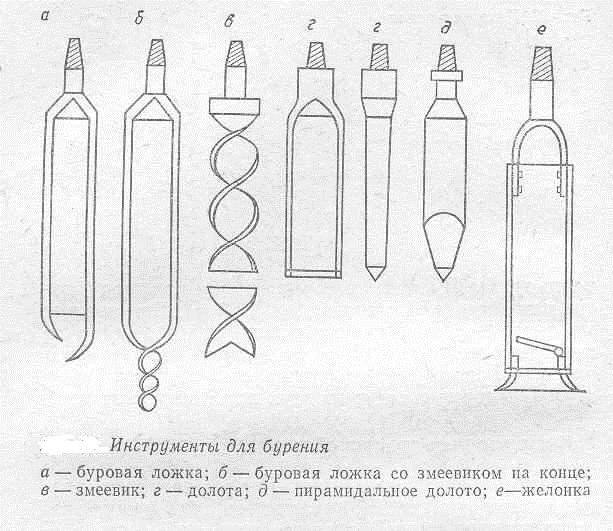

- мягкая земля – применяется клинообразное долото;
- вязкий грунт – долото двутавровой формы;
- твердые породы – крестовая форма долота;
- валуны – пирамидальная форма долота.
Как происходит бурение:
- устанавливается буровая установка;
- в забой заводится долото, подобранное под определенный грунт;
- спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
- после удара грунт раскалывается, долото зарывается в почву;
- снаряд поднимается и цикл повторяется;
- частота цикла – 45 – 60 ударов/мин.;
- после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.
Продукция зарубежных коллег
Импортные ледорубы с легкостью вгрызаются в любой лед, сделаны из хороших материалов, отличаются качеством сборки, имеют меньшую массу. Среди лидеров отечественного рынка – шведы и финны. У шведских изделий изменено направление вращения – по часовой стрелке, к чему приходится привыкать.
Какие минусы отмечаются при эксплуатации в России:
- значительная стоимость изделия;
- заточить лезвия достаточно проблематично, а порой и невозможно;
- пройдясь по льду с песчаными вкраплениями, кромки быстро тупеют;
- цена на зарубежные ножи иногда сопоставима со стоимостью отечественного ледобура.
Шведские Mora распространены по всему миру. Кампания производит 26 моделей, которые отличаются диаметром, расцветкой, высотой шнековой части, габаритами, системой сложения. Ножи полусферические со сложными дугообразными лезвиями.
Какими бывают ледорубы
Бур для зимней рыбалки — вещь незаменимая. От его качества, размеров и привода будет зависеть скорость изготовления лунок. Чаще всего для этих целей применяют шнековые устройства. Это самый распространенный вид бура. Как заводские, так и самостоятельно изготовленные изделия в качестве привода используют коловорот. Он подойдет для сверления отверстий диаметром 100−115 мм. Изготовить отверстие с размерами 130−150 мм будет сложно, т. к. потребуется приложить гораздо большие усилия.
Для таких целей можно использовать ледобур из бензопилы. Этим инструментом можно быстро просверлить лунку любого диаметра, практически не затрачивая усилий. Чаще всего их используют на водоемах с толстым льдом. В полынью диаметром больше 130 мм пройдет практически любая рыба.

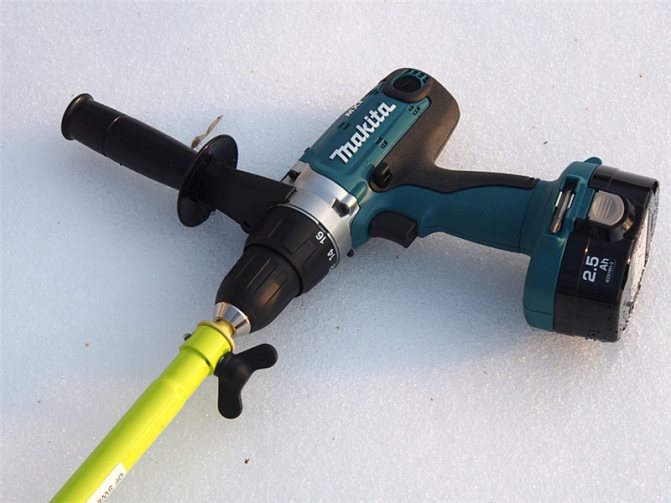

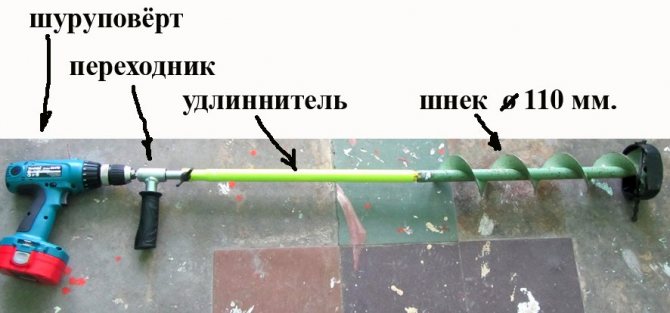

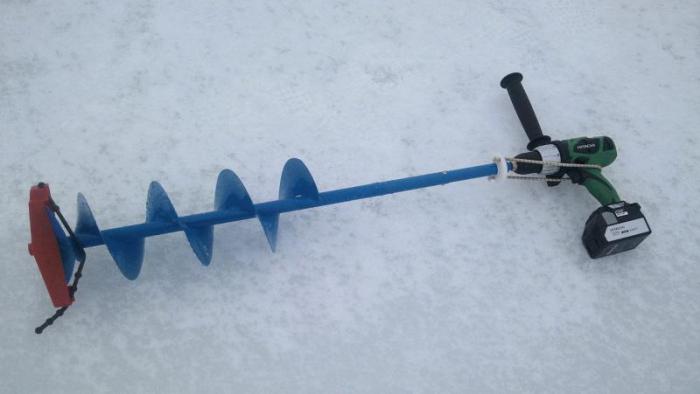

Самодельный ледобур с шуруповертом
Рыболовы усовершенствовали ледобур, прикрепив к нему шуруповерт. Просто они придумали, как сэкономить драгоценное время. Чтобы изготовить бур для зимней рыбалки своими руками, необходимо иметь:
- Ручной ледобур Мора;
- Переходник;
- Шуруповерт аккумуляторный.
Для начала нужно выбрать нужный и надёжный шуруповерт.
Критерии выбора инструмента
Ледобур — это инструмент, который облегчает зимнюю рыбалку и делает ее более комфортной. Чтобы сверление лунок не вызывало проблем, нужно подобрать подходящий аккумуляторный шуруповерт.
Инструмент должен быть:
- С высокой мощностью;
- Питание — 18 до 36 В;
- 40−80 Н/м — крутящий момент;
- Батарея емкостью 2,5−3 А/ч.
Для простой модернизации бура можно использовать следующие модели: Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Не исключено использование шуруповертов российского производства, таких как Торнадо, Барнаул, Тонар.
Зачастую рыболовы бурят несколько лунок, доходит даже до нескольких десятков, ведь рыбалка зимой — вечный поиск мест, где остановилась рыба. В итоге рыбалка отнимает много сил и не доставляет никакого удовольствия от процесса. Поэтому рыболовы используют самодельный ледобур с шуруповертом.
Как выбрать аккумулятор
Зачастую используют эти два типа источника питания:
- Никель-кадмиевый отлично себя чувствует при минусовой температуре, но утяжеляет инструмент.
- Литий-ионный эксплуатируется при температуре -10ºС, и если только лёд не слишком толстый. Хотя он позволяет просверлить около 60 лунок по 10−16 см. Если температура опустилась ниже, его можно достать из устройства и убрать во внутренний карман куртки.
Желательно иметь при себе дополнительный аккумулятор и держать его в теплом месте.
Шуруповерт выбран, теперь необходимо определить, каким образом его можно прикрепить к буру. Это делается при помощи переходника (адаптера).

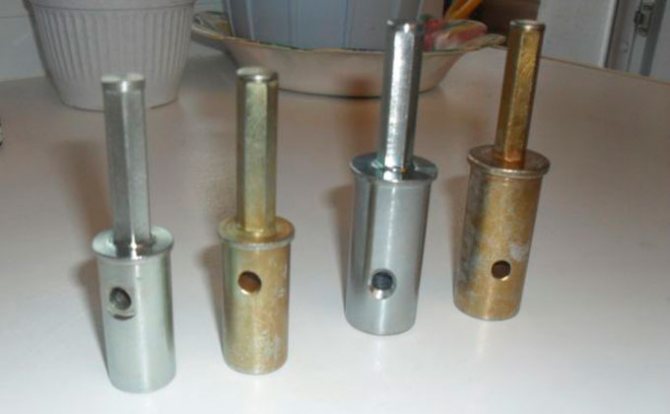

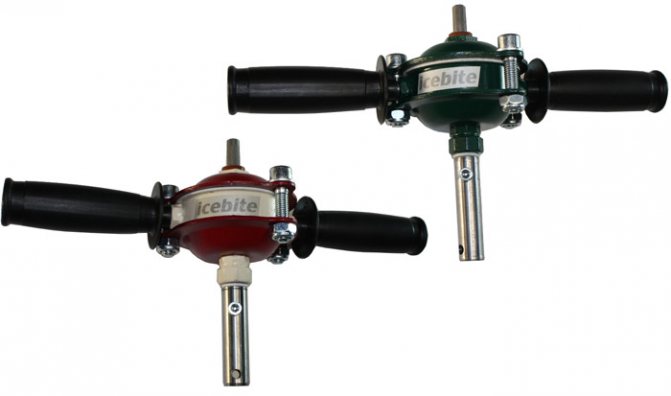

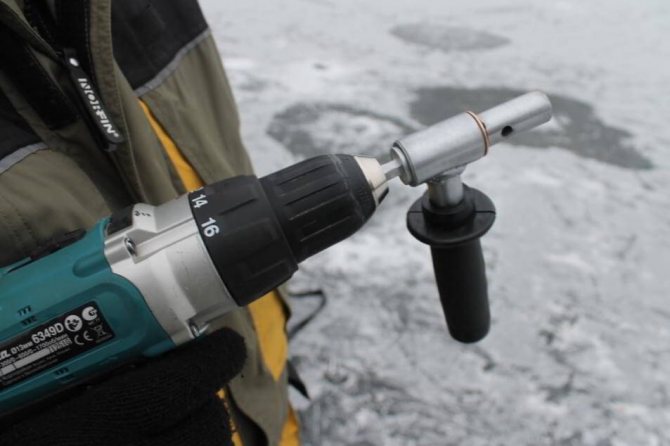

Изготовление переходника
Он служит для соединения конструкции с шуруповертом. Приобрести его можно в специализированном магазине или сделать самостоятельно.
Переходник имеет форму шестигранника. Одна его сторона зажимается в патроне шуруповерта. При этом следует удостовериться, что соединение было надежным. Шестигранная часть зажимается с использованием специального ключа. Другая его сторона крепится к буру. В цилиндрической части просверливается отверстие, затем берется болт необходимого размера и закрепляется шнек с переходником.
Неплохо было бы использовать ручку, которая поможет удержать бур и не даст ему упасть в воду. Не нужно делать шнек большого размера, так как это увеличивает нагрузку на шуруповерт и приведет к тому, что аккумуляторная батарея быстро разрядится. У адаптера диаметр цилиндрической части — 18 мм, хвостовик в форме шестигранника, и обязательно должен быть упор. Самый оптимальный диаметр для лунки — 10−13 см. Это позволяет вылавливать рыбу среднего размера.

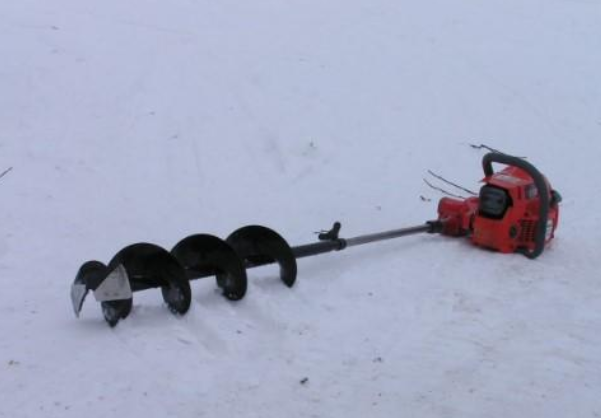

Насадка на бензопилу для бурения льда – правила эксплуатации
Если у владельца садового инструмента нет времени самостоятельно собирать бур из бензопилы для земли и льда, то можно пойти более легким путем и купить уже готовую насадку. Она обладает всеми нужными креплениями для ее беспрепятственной установки на бензопилу. Кроме того, насадка изготавливается из предварительно закаленных металлов, что позволяет ей проделывать лунки в толстом слое льда или в сухом твердом грунте.
Устанавливать и использовать готовый бур достаточно просто. Для этого нужно предварительно снять пильную гарнитуру бензопилы, и вкрутить в полученное отверстие штатный шнек с лезвиями. Затем нижнюю часть бура нужно установить над местом, где необходимо проделать лунку, и завести двигатель хозяйственной бензопилы.
Чтобы насадка для хозяйственной бензопилы прослужила исправно и как можно дольше, за ней нужно правильно ухаживать. Для этого после каждой эксплуатации шнек необходимо протирать, удаляя с его поверхности и с лезвий остатки льда и почвы. Если во время работы на поверхности металлических деталей бура была обнаружена ржавчина, то ее потребуется заново покрасить.
Хранить бур нужно в чистом сухом помещении. В нем не должно быть сквозняков, высокой влажности и резких перепадов температур. В противном случае на мотобуре образуются очаги коррозии.
Особенности ручного бурения
Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

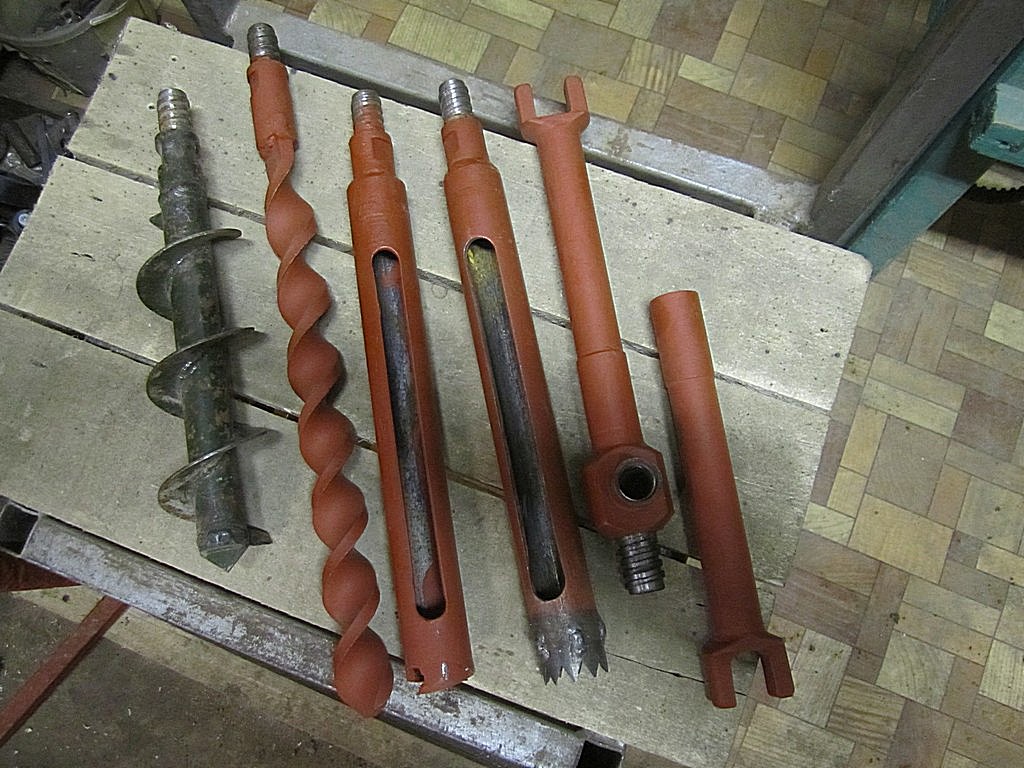

Спиральный бур для ручного бурения
Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.
Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур
От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

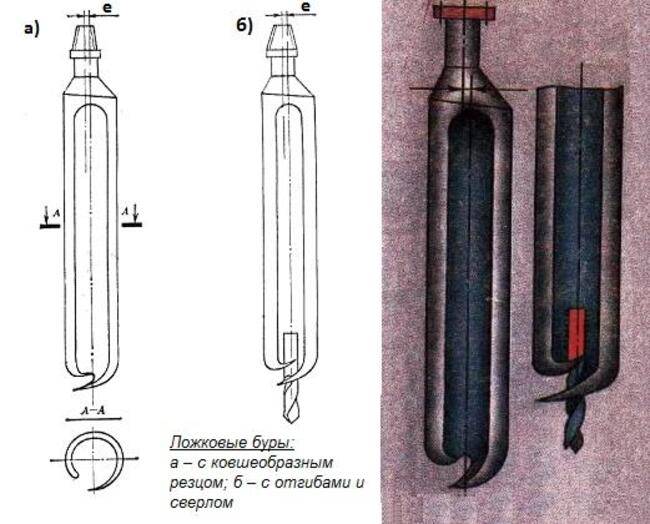

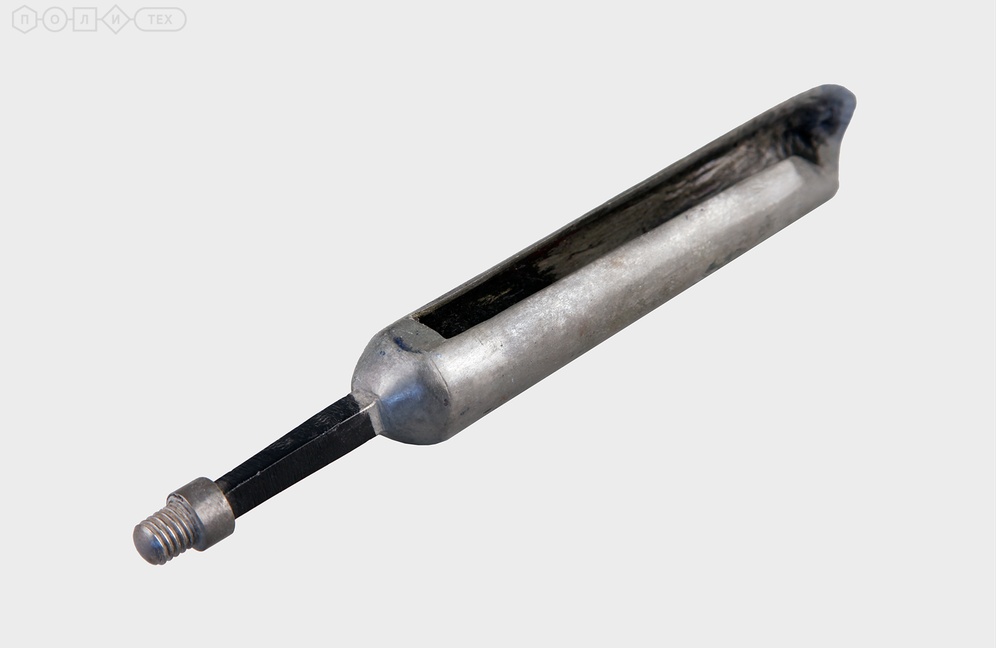

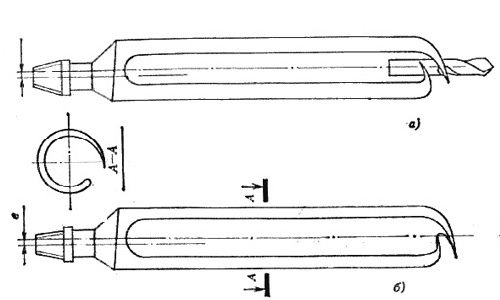

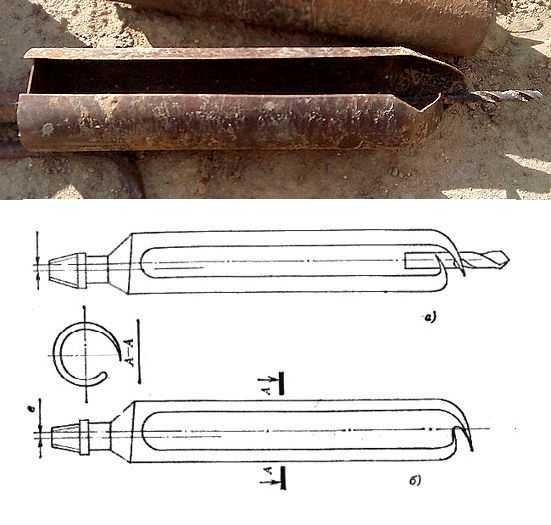

Ложкообразный бур для ручного бурения
Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.
Ледоруб из шуруповерта своими руками
Рыбаки смогли усовершенствовать ледобур, присоединив к нему шуруповерт. Просто они поняли, чего стоит трата драгоценного времени, тем более зимой.
Для изготовления необходимо иметь:
- Ледобур Mora (ручной).
- Переходник.
- Аккумуляторный шуруповерт.
Как правило, оптимальный размер лунки – это около 10-ти см.
Характеристики шуруповерта для ледобура
Ледобур – это инструмент, который способен облегчить условия зимней рыбалки и сделать ее более комфортной. Чтобы сверление лунок осуществлялось без проблем, необходимо подобрать соответствующий шуруповерт и, соответственно, аккумуляторный.
Характеристики инструмента
- Высокая мощность.
- Напряжение питания от 18 до 36 V.
- Крутящий момент 40/80 Нм.
- Емкость батареи 2,5-3 А/ч.
Для элементарной модернизации бура подойдут такие модели, как Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Подойдут так же и отечественные конструкции, типа Торнадо, Барнаул, Тонар.
Как подобрать шуруповерт
Как правило, рыболовы пробивают несколько лунок, а иногда и несколько десятков, так как зимняя рыбалка – это постоянный поиск мест стоянки рыбы. Поэтому, рыбалка превращается в тяжелый изнурительный труд, а это с удовольствием, получаемым от процесса рыбалки, сравнить никак нельзя.
Как подобрать аккумулятор
В основном, применяются два типа источника питания:
Никель – кадмиевый, который хорошо переносит минусовые температуры, но делает инструмент более тяжелым.
- Литий-ионный. Источник можно эксплуатировать при температуре -10ºС и при небольшой толщине льда. Несмотря на это, этот источник позволяет просверлить до 60 лунок, диаметром 10-16см. При более низких температурах, аккумулятор можно вытащить из устройства и положить во внутренний карман куртки.
- Никель — металлогидридная батарея – практически не используется в шуруповертах.
Желательно всегда брать с собой запасной аккумулятор и держать его в тепле.

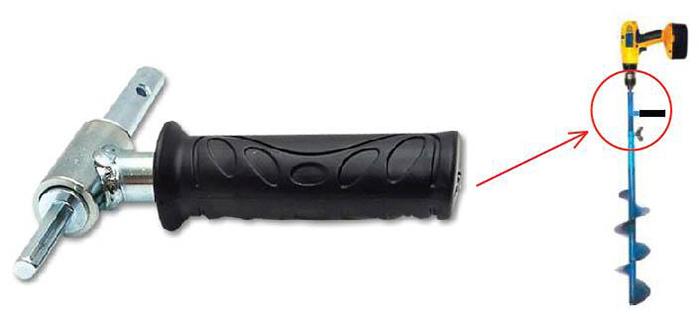

Как делается переходник своими руками
Переходник или адаптер служит для того, чтобы соединить шуруповерт с остальной частью конструкции. Его можно приобрести в магазине, а можно изготовить самостоятельно.
Переходник имеет шестигранную форму и одной стороной зажимается в патроне шуруповерта. При этом, следует учитывать, чтобы соединение было надежным. Зажимается шестигранная часть с помощью специального ключа. Другая сторона переходника соединяется с буром. Для этого, в цилиндрической части нужно просверлить отверстие, после чего берется болт соответствующего размера и закрепляется шнек с переходником.
Не помешает ручка, с помощью которой можно удержать бур, что не позволит ему упасть в воду. Не следует делать шнек большого диаметра, поскольку это увеличивает нагрузку на шуруповерт, что приведет к быстрой разрядке аккумуляторной батареи. Оптимальный диаметр лунки 10-13см, что позволит ловить рыбу средней величины. Адаптер имеет следующие размеры: диаметр цилиндрической части 18мм, хвостовик имеет форму шестигранника, наличие упора обязательно.
Самодельные буровые устройства

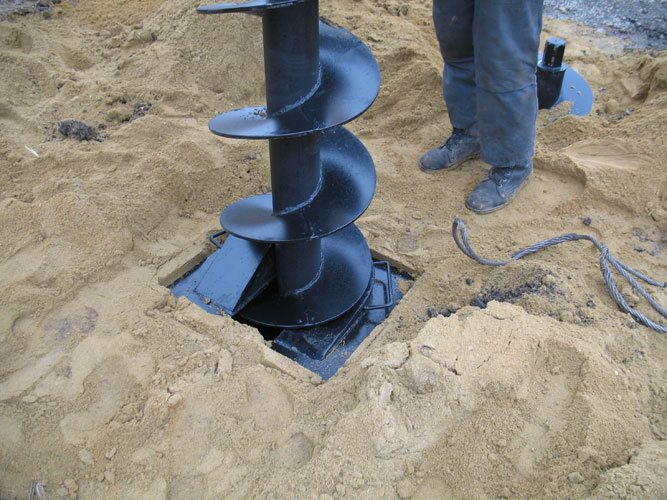

Рисунок 2. Вращаясь по спирали, буровой шнек врезается в землю и поднимает ее на поверхность.
Часто на дачном участке нужен бур при производстве строительных работ. Например, чтобы сделать ямки под столбики. Это устройство пригодится и для бурения скважины для колодца. Для этих целей можно – сделать шнек. В нижней его части установлены следующие детали:
- несущая труба;
- наконечник;
- резак;
- спиральная часть шнека.
Верхняя часть бура имеет рукоятку, которая может быть снята, что позволяет вставить между частями бура удлинитель для сверления глубоких скважин. Для создания устройства надо приобрести следующие детали:
- несколько труб калибром от 20 мм до 50 мм и длиной 35-58 см;
- отрезки пластин старых автомобильных рессор;
- железный лист размерами 2,5х10 см, толщиной 1,8-2,2 мм.
Технология создания шнекового бура такова:
Схема самостоятельного бурения скважины.
- Берут отрезок трубы нужной длины (он не должен иметь изгибов и деформаций) и на одном из его концов сверлят дрелью перпендикулярное отверстие калибром 8 мм. Это нужно для соединения верхней части с ручкой или удлинителем.
- На нижнем конце трубы должен быть установлен наконечник – он задает направление движения грунта. Его надо вырезать из рессоры. Для этого болгаркой из нее вырезают квадрат.
- В трубе делают пропил (продольный), равный по толщине детали наконечника.
- Вставляют его острым концом внутрь трубы – получается что-то похожее на копье.
- Сваривают детали электросваркой.
- Из рессоры вырезают резак. Его длина равна половине (или чуть больше) диаметра создаваемого бура.
- На нем пропиливают зубцы, которые вгрызаются в грунт и разрыхляют его. Затем вынимаемая земля попадает на спираль шнека.
- Зубцы должны быть расположены под острым углом к основной поверхности резца.
- Эту деталь приваривают электрической сваркой к трубе.
- Из листа железа вырезают круг, равный по диаметру будущей спирали шнека.
- В его центре делают отверстие для основной трубы.
- Диск прикладывают к приваренному к трубе резцу и отмечают с помощью карандаша место их соприкосновения.
- По полученной отметке разрезают диск болгаркой от края до центра.
- Разрезанный круг укрепляют в тиски и при помощи молотка делают кусок спирали.
- Полученный шнек насаживают на трубу устройства и приваривают.
- Обрабатывают поверхность механизма при помощи металлической щетки и красят.
- Переходят к созданию ручки и удлинителя. Первая имеет приваренную поперечную трубу для вращения и может быть выполнена в нескольких вариантах. В качестве удлинителя можно использовать любой подходящий по длине и калибру отрезок трубы.
Количество витков спирали можно увеличить, если в этом есть необходимость (рис. 2).
Как сделать бур своими руками
В процессе изготовления такого инструмента чаще используется метод сварки, чем принцип резьбового соединения. Это обусловлено тем, что при выполнении буровых работ на швы будет приходиться наибольшая нагрузка. В результате будет нарушена целостность конструкции по причине раскручивания болтового соединения, даже несмотря на установленную контргайку. Сварочный шов более прочный, он не подвергается воздействию вибрации.
При изготовлении бура подбирают наиболее подходящие по форме элементы: цилиндры, трубы и пр. Рекомендуется использовать только детали, выполненные из металлов, характеризующихся высокой прочностью.
Изготовление простейшего бура под воду

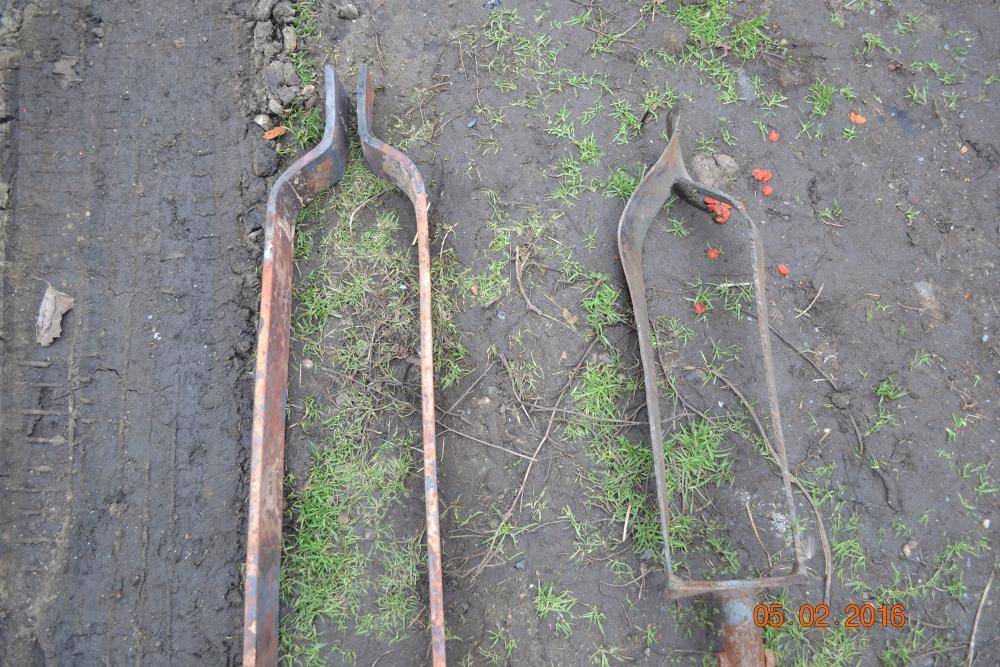

Такую конструкцию сделать своими руками сравнительно легко, т. к. она является наиболее простой по сравнению с аналогами. В основе лежит рукоять (из трубы) и металлическая полоса, которая будет выполнять функцию режущей кромки. С одной стороны крепится ручка, с другой — наконечник-петля.
Можно также использовать полосу длиной 1,5 м, шириной до 10 см. С одной стороны делается прорезь не более 150 мм. Второй конец полосы сгибают в круг. Это делается для фиксации ручки. Там, где образовалась щель, рабочую кромку нужно разогнуть в разные стороны. Края ленты возле наконечника затачивают. Когда в предварительно созданное кольцо устанавливается рычаг, можно начинать бурение.
Изготовление шнекового бура
В основе конструкции лежит труба, которая отличается прочностью, поэтому нужно выбирать изделие со стенками большой толщины. С одной ее стороны крепят острый наконечник. Затем подготавливают диск из металла. Его нужно разрезать, края подтачивают. Части диска фиксируют на трубе с 2 сторон под углом 65°. Рекомендуемое расстояние от наконечника — 13 см.
Нужно правильно расположить части диска. Они должны находиться под углом 40° относительно друг друга. Только в этом случае можно обеспечить хорошее качество бурения. Можно сделать винтовой бур. Для этого вместо диска на трубе крепят металлическую полосу, которую необходимо правильно изогнуть.
Сборка ложкового бура
Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.
Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.
Изготовление ударно-канатного бура
Подготавливают трубу, желонку. Второй из элементов конструкции должен быть выполнен из высокопрочного металла. Готовая конструкция может применяться для бурения скважины не более 10 м глубиной. Параметры трубы: 85 см — длина, 6 см — диаметр. Понадобится решетка из прутьев, стальной шар не более 4 см, шайба.
Последний из элементов крепится снизу трубы. Его диаметр должен соответствовать диаметру шара. На торце здесь же приваривается решетка, препятствующая выпадению круглого изделия. Для установки конструкции на трос крепят металлическую дугу.
