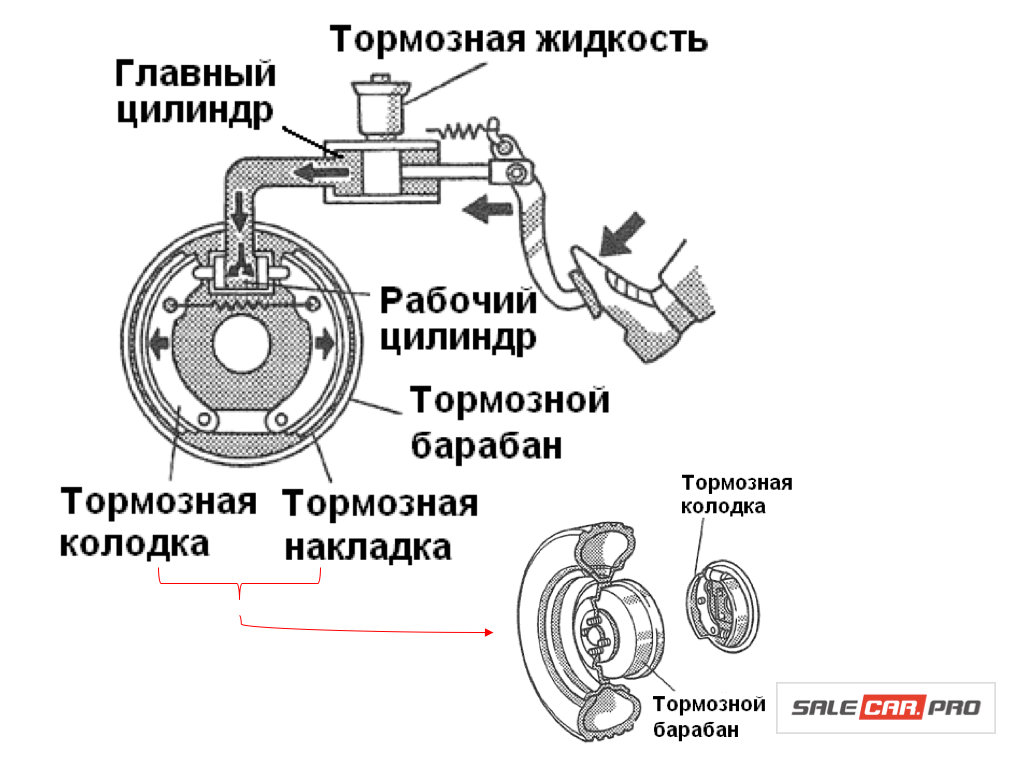

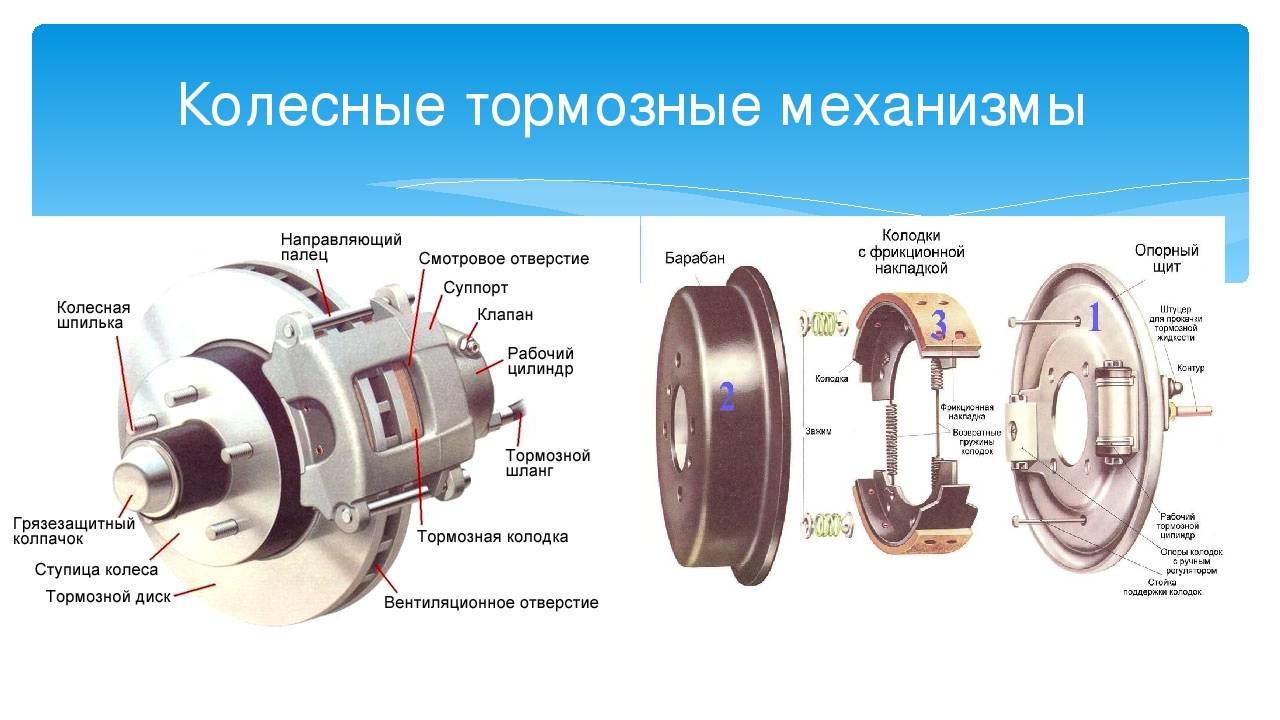

Барабанные механизмы
Исторически раньше появились барабанные тормоза. При этом на первых автомобилях тормозные механизмы такого типа устанавливали только на задние колеса. Принцип действия барабанного механизма изменился с той поры несильно. Так же, как и век назад, две серповидные колодки раздвигаются и прижимаются специальными фрикционными накладками к внутренней поверхности полого цилиндра, называемого тормозным барабаном.
Конечно, кое-какие изменения со временем коснулись и этой «замшелой» конструкции. Так, у ранних тормозных механизмов колодки раздвигали с помощью тросового привода. На смену ему пришел гидравлический. Затем конструкторы сделали механизм, который компенсировал износ накладок колодок. При этом отпала такая операция, как «подвести колодки, а то педаль тормоза низковато стала брать». Владельцы легендарной Волги ГАЗ-21 наверняка знают, о чем речь. Впрочем, и сегодня, у некоторых отечественных автомобилей необходимость регулировки стояночного тормоза еще осталась. Обидно, что сейчас, в XXI веке, Гранты, Калины, Приоры, Лады 4х4 и Шевроле Нивы требуют регулировки ручника.

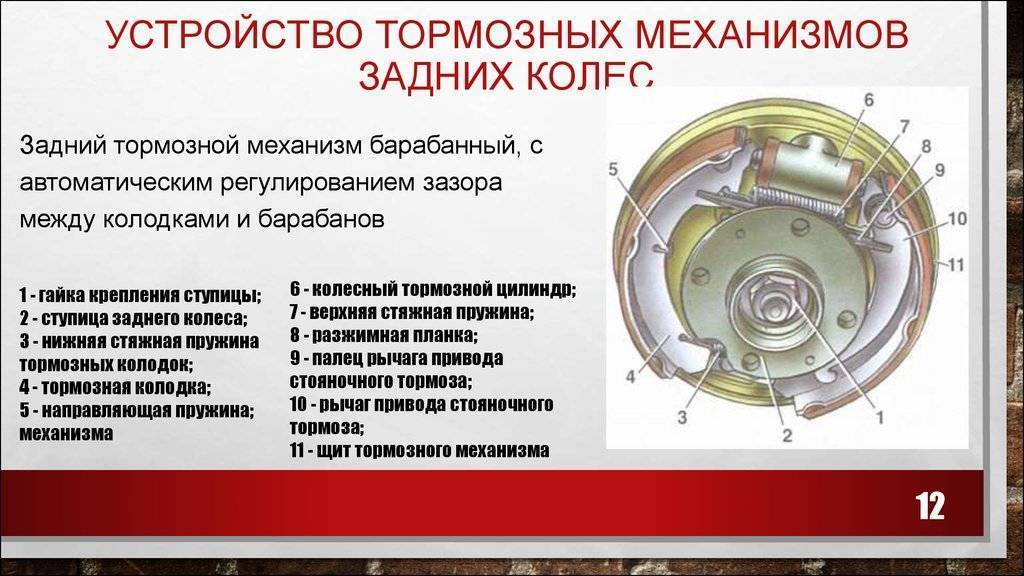

Барабанный тормозной механизм автомобиля Lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную.
Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем свидетельствует наличие задающего диска и датчика, конструкцией барабанного тормоза восходят корнями к ВАЗ-2105, который появился еще к Олимпиаде-80.
Зато плотно обосновавшийся в России альянс Renault-Nissan привез современные барабанные тормозные механизмы. Тут и самоподвод колодок, и постоянное правильное натяжение тросиков ручника осуществляет распорная планка довольно сложной конструкции. Причем она показала себя достаточно надежной даже на грязных и пересоленных дорогах. Применяет ее альянс на разных автомобилях.
Барабанный тормозной механизм полноприводного Дастера.
Задний тормозной механизм автомобиля Lada Largus.
Количество деталей тормозного механизма довольно велико, а потому и сборка не столь проста и с трудом подвергается автоматизации.
Распорная планка тормозного механизма — узел, обеспечивающий все преимущества самоподводящегося тормозного механизма.
Итак, достигнув предела совершенства с точки зрения конструкции, включив в себя современную систему АБС, барабанные тормоза не сдают позиций, обосновавшись на задней оси недорогих автомобилей.
Преимущества барабанных тормозных механизмов:
- дешевая отработанная конструкция
- хорошая защита от грязи
- большой ресурс колодок из-за значительной по площади рабочей поверхности. (На редакционном Ларгусе первые задние тормозные колодки прошли уже 120 тыс. км.)
- простое и удобное совмещение с механизмом стояночного тормоза.
Недостатки барабанных тормозных механизмов:
- значительные габариты и вес механизма

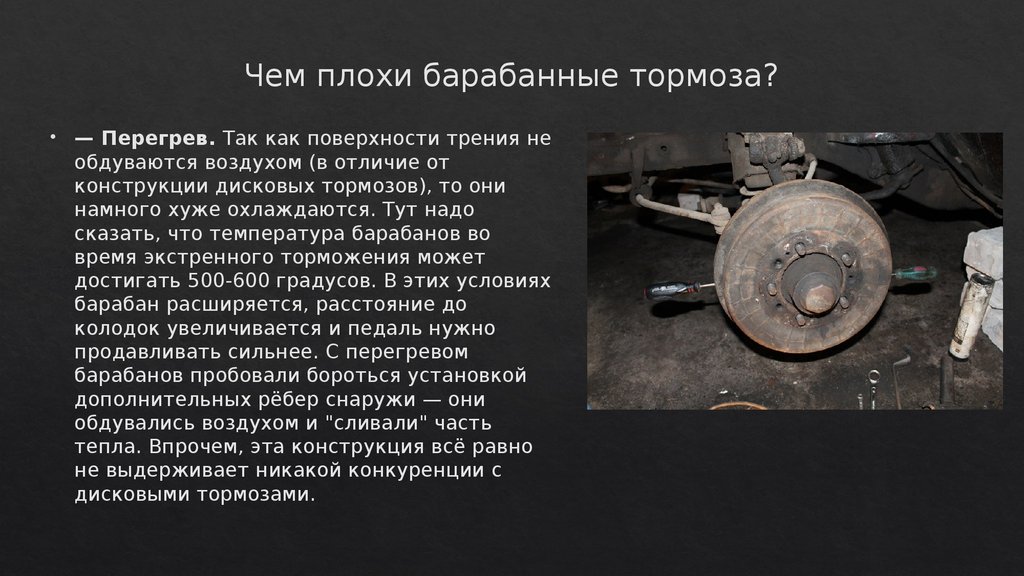

- склонность к перегреву в условиях чрезмерно высоких нагрузок
- относительно нестабильный коэффициент трения колодок, зависящий от температуры, влажности и т.д. Хотя наличие АБС во многом компенсирует этот недостаток.
- неравномерный износ колодок — передняя изнашивается больше
- иногда, при низком качестве материала фрикционных накладок, возможно примерзание их к барабанам.
- при попадании крупных песчинок возможен скрежет во время работы.
Особенности конструкции дисков
Обычно диски изготовлены из чугуна, обладающего хорошей износостойкостью, твёрдостью и приемлемым коэффициентом трения. Для гражданских автомобилей этого вполне достаточно, но там, где требуется повышенная мощность и температурная стойкость, используются особые приёмы:
- в качестве материала для дисков может быть использована легированная сталь, которая лучше ведёт себя при высоких температурах, меньше деформируется после термоциклирования и обладает лучшей механической прочностью;
- в особых случаях диск может быть изготовлен из специальных материалов, например, углепластиков, они прочнее стали, меньше весят и обладают повышенным коэффициентом трения;
- для улучшений теплоотвода диски снабжаются внутренней вентиляцией, при вращении воздух прогоняется через полости с отлитыми там аэродинамическими элементами;
- улучшение условий работы в тонком слое между накладками колодок и поверхностью диска достигается выполнением в последнем перфорации, отводящей разогретые продукты износа, образующиеся газы, и дополнительно охлаждающей самую горячую зону контакта.

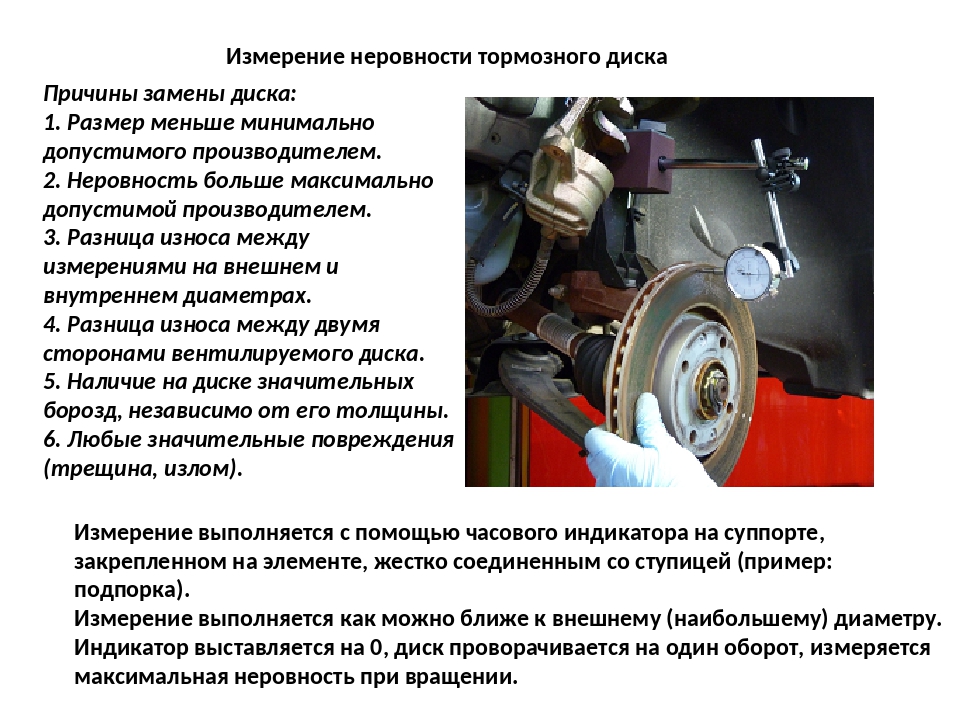

Диск подвержен износу, поэтому с достижением минимально допустимой толщины он подлежит обязательной замене. Слишком тонкий диск теряет прочность и заставляет поршни выходить из цилиндров на нерасчётное расстояние, что чревато потерей герметичности.
Самые распространённые причины преждевременного выхода дисков из строя – это биение в результате остаточной температурной деформации и образование трещин. Обеспечение безопасности требует регулярного осмотра дисков при каждом ТО с замером толщины. Измерять надо рабочую зону, поскольку диски изнашиваются неравномерно, по краю почти всегда образуется буртик. Иногда его механически удаляют при замене колодок.

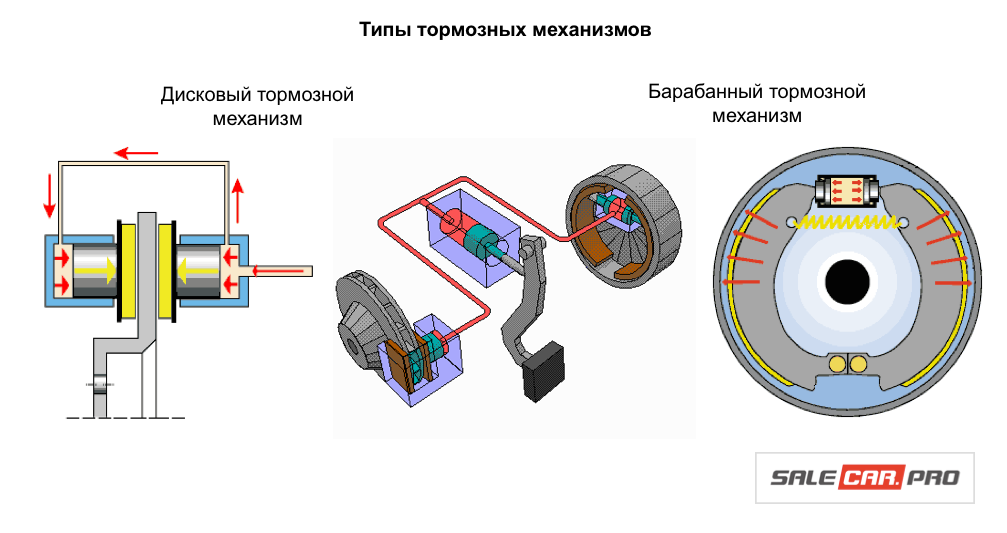

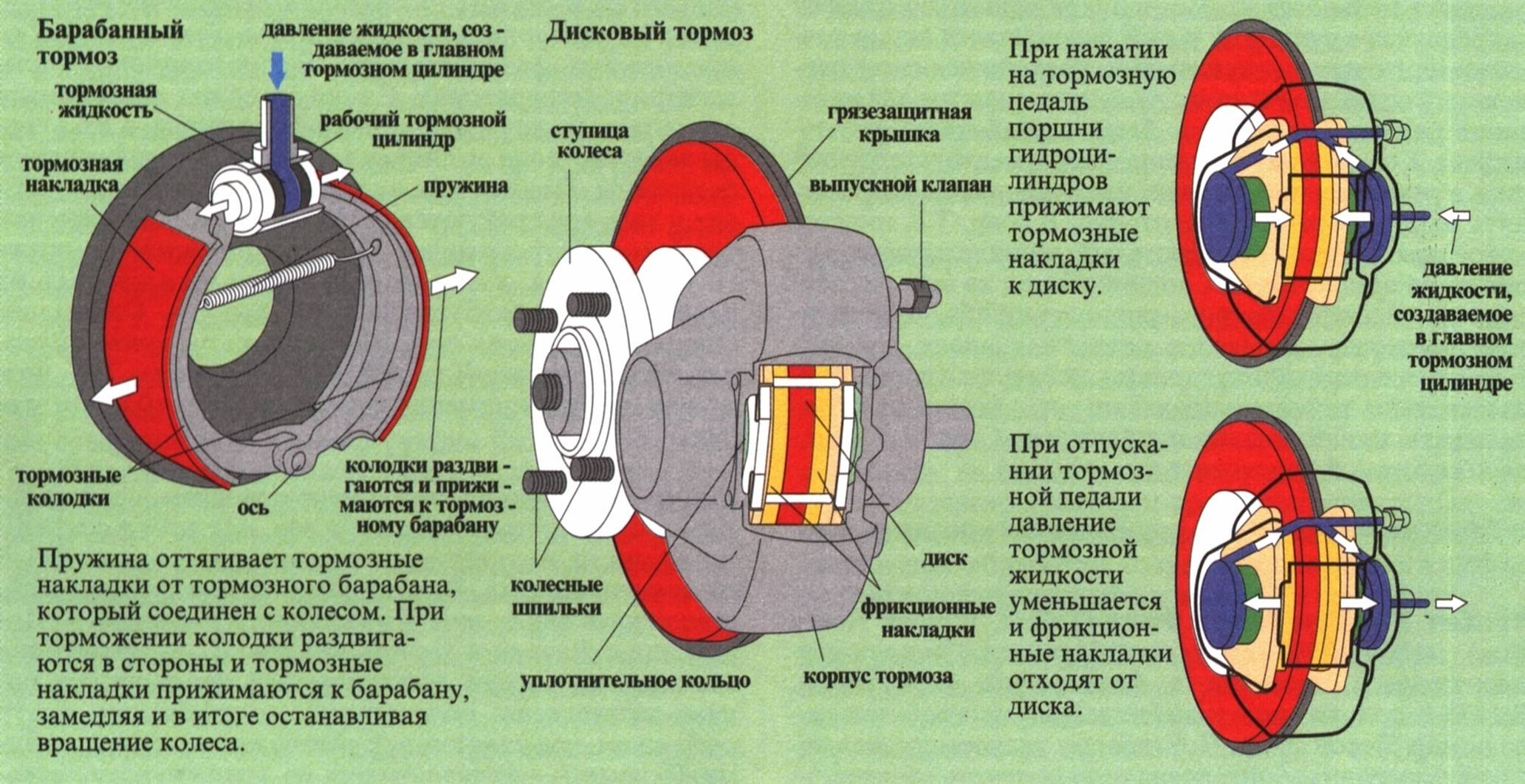

Разница между тормозами
Целый ряд автолюбителей интересуются, какие же тормоза лучше для машины – дисковые или барабанные. Хотя системы были созданы примерно в одно и то же время, они поочерёдно вытесняли друг друга.
Сначала разница в эффективности работы тормоза привела к тому, что дисковые оказались менее полезными, нежели барабанные. Но во многом это связано с отсутствием подходящих материалов.
Затем появляющиеся отличия начали действовать в пользу дисков, вытесняя уже устоявшиеся на то время барабанные тормоза. В настоящее время в приоритете оказались именно дисковые узлы. Хотя нельзя исключать и того, что когда-то ситуация снова поменяется.

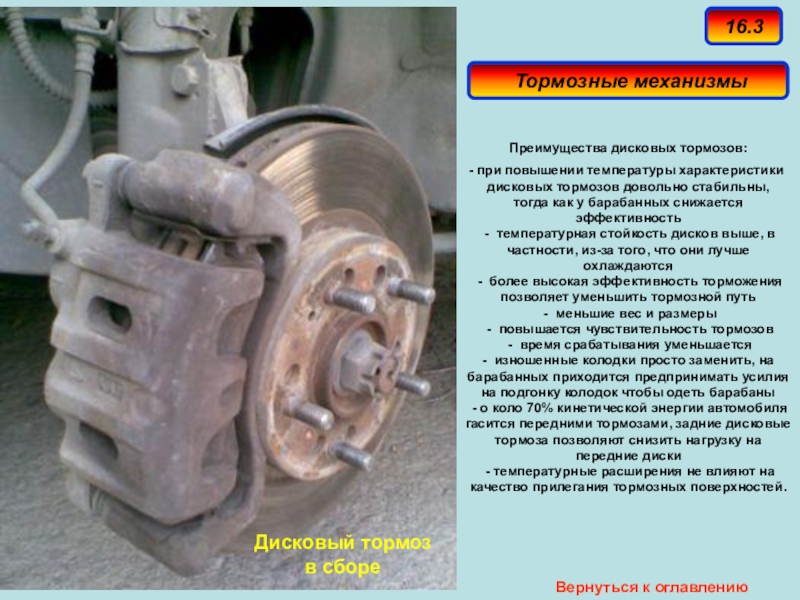

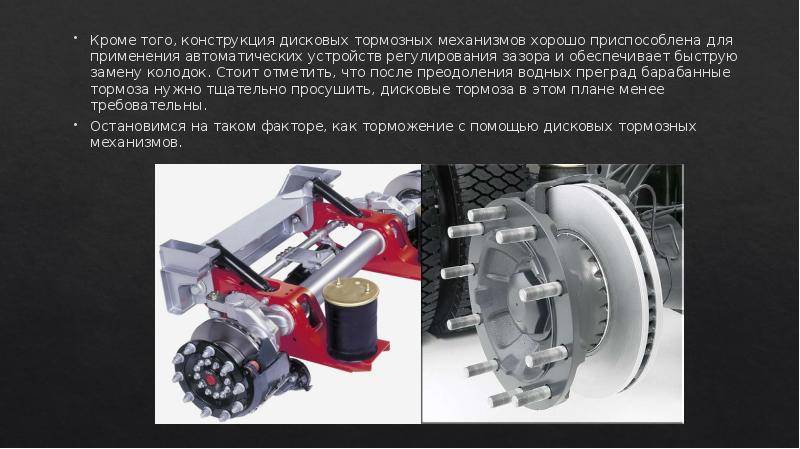

Достоинства дисковых узлов
Конструктивная разница, актуальная между дисковыми и барабанными тормозами, уже была внимательно рассмотрена. Теперь следует поговорить о достоинствах каждого из представленных вариантов.
Ключевые преимущества дисковых систем связаны с особенностями расположения тормозных накладок и условиями эксплуатации.
За счёт встречных тепловых потоков материалы равномерно расширяются от нагрева и так же равномерно прижимаются накладки
Контакт с окружающей средой даёт неоспоримое преимущество в виде эффективного теплообмена.
Конструктивные особенности дисков и их теплообменные характеристики позволяют акцентировать внимание на таком важном достоинстве как более качественное охлаждение. Для дисковых узлов перегрев менее характерен, чем в случае с барабанами.
Изменения в зазорах между рабочими поверхностями при торможении объясняются симметричными воздействиями
От этого зазоры способны саморегулироваться
У барабанных воздействия являются асимметричными, а потому здесь возникает необходимость в периодической регулировке зазоров.
В дисковых узлах не происходит накапливание продуктов трения. Эти механические частицы считаются очень опасными, поскольку ускоряют износ и нарушают плотность прилегания.

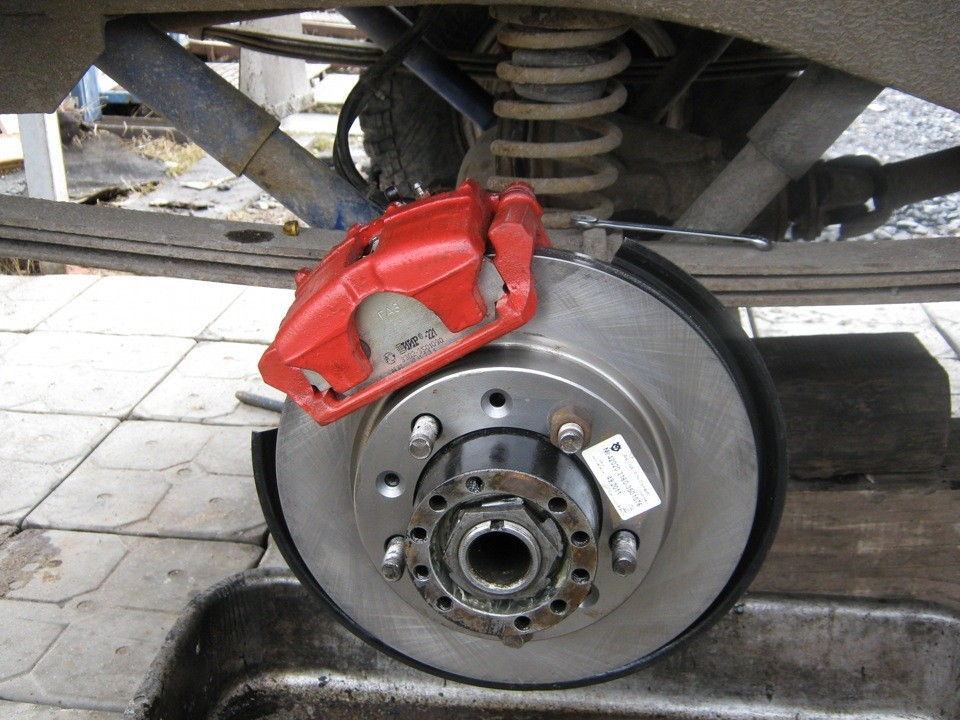

Дисковый тормоз на автомобиле УАЗ
Современные узлы торможения оснащаются гидравлическими и механическими системами. А за последние годы активно внедряются электронные разработки, наиболее ярким примером среди которых считается ABS, то есть антиблокировочная система.
Учитывая конструктивные особенности, именно дисковые тормозные механизмы значительно лучше адаптированы под установку электроники. Барабанные в этом компоненте существенно уступают.
Преимущества барабанных тормозов
Здесь же основные достоинства формируются на основании того, что пара трения изолируется от пагубного воздействия со стороны внешней окружающей среды.
Вряд ли стоит спорить о том, что эффективность процесса торможения выше у дисковых узлов. А вот стоимость обслуживания заставляет владельцев машин с дисковыми тормозами завидовать водителям авто с барабанными механизмами.
Принимая во внимание практичность обеих тормозных механизмов, поставить знак равенства между ними нельзя, поскольку определённое преимущество именно на стороне дисковых тормозов. Но и барабанам есть несколько козырей в виде следующих преимуществ:
Но и барабанам есть несколько козырей в виде следующих преимуществ:
- Когда дисковые тормоза интенсивно тормозят и попадают в воду, за счёт открытости конструкции есть вероятность деформации тормозного диска и появления термических повреждений. В итоге узел постепенно разрушается. Для барабанов такая проблема не является актуальной.
- Между дисками есть зазоры, куда могут попадать различные частицы с абразивными свойствами. В основном это касается песка, грязи и пыли. Это ведёт к активному износу тормозных накладок. У барабанных износ не столь интенсивный, и имеется защита от абразивных компонентов.
- Ремонт и обслуживание барабанных узлов требует меньше сил и денег. А это для многих автомобилистов весомый аргумент.
Сугубо по показателям эффективности торможения с небольшим отрывом выигрывают дисковые системы. При этом нельзя сказать, что барабаны значительно хуже. У них имеются собственные козыри.
Если дорогие иномарки комплектуются всегда дисковыми узлами на всех колёсах, то для более бюджетной категории практикуется принцип комбинирования. Это отличное решение, позволяющее снижать себестоимость машины, не жертвуя качеством работы тормозных систем. В итоге на многих автомобилях можно встретить ситуации, когда сзади стоят барабанные узлы, а впереди располагаются диски.

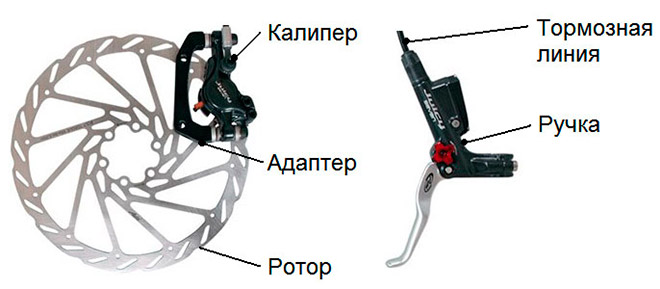

Дисковые тормоза велосипеда — устройство, конструкция
Что конструктивно представляет собой дисковая система:
- ручка, благодаря которой запускается механизм торможения;
- ротор;
- калипер – за счёт этого суппорта и происходит торможение;
- адаптер, необходимый для крепления калипера к раме;
- колодки, которые останавливают диск;
- тормозная линия.
Конструктивные особенности:
- Размер. Крупные диски лучше устанавливать на колёса с более крепкими спицами. Диаметр ротора, равный 200-220 мм., отлично подойдёт для даунхилла, 180-185 мм. – для фрирайда, а 160-180 мм. – для размеренной езды на горном велосипеде.
- Колодки. Бывают Металлизированного и органического типа. Первые при усиленном трении могут нагреть калипер и негативно сказаться на всей гидравлической системе. Вторые (органические) не скрипят и не греются, но выполнены из менее надёжных материалов, и ввиду этого быстро стираются.
- Калипер. Принцип действия гидравлического агрегата схож с функционированием суппортов мото- и автомобильной техники. Калипер представляет собой литой корпус из метала, и с одной стороны размещён поршень, а с другой – колодка. А механический — это кулачковый механизм, имеющий снаружи рычажок с тросиком. Когда к поршню поступает импульс от ручки, колодки и рычаг движутся взаимно перпендикулярно.

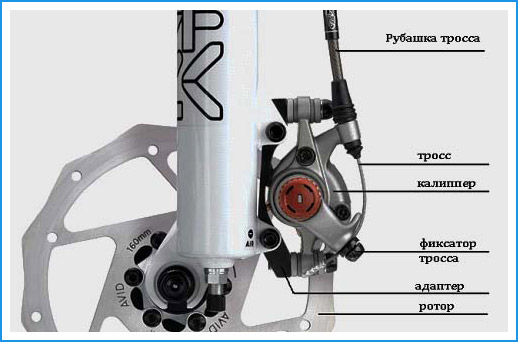

Механические тормоза
У механических тормозных дисков есть неоспоримое преимущество – с их установкой справится даже новичок.
Всё дело в конструкции:
- ручка;
- её регулятор;
- тросиковый регулятор с контргайкой;
- рубашка троса;
- сам трос:
- его фиксатор;
- калипер;
- колодки;
- адаптер;
- ротор.
Обилие тросиков позволяет быстро сориентироваться, где пострадала тормозная система, и как её восстановить. Но это преимущество компенсирует недостаточную чувствительность по сравнению с действием гидравлических дисковых тормозов.

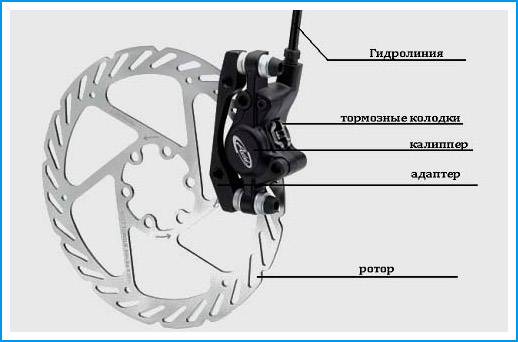

Гидравлические тормоза
Обладают более чувствительным механизмом, и не имеют столь огромного количества тросов.
Составляющие гидравлических дисковых тормозов:
- ручка;
- её регулятор;
- мастер-цилиндр, состоящий из расширительного бачка, крышки, возвратной пружиной и поршня с манжетой;
- гидравлическая линия, соединяющая ведущий приводной цилиндр с калипером;
- калипер;
- колодки;
- адаптер;
- ротор.
Гидравлические тормоза бывают:
- Закрытыми. Их работа схожа с действием гидравлического домкрата. В тормозной рукоятке имеется цилиндр с поршнем, а в калипере – 2 цилиндра с колодками, которые необходимо периодически регулировать с помощью вентиля.
- Открытыми. Имеют расширительный бачок, наполненный тормозной жидкостью, и соединённый с главным цилиндром.
Чем гидравлические тормоза лучше механических:
- Больше сила, сжимающая колодки. При регулярном нажатии на ручку велосипеда с механическими тормозами со временем тросик любой толщины имеет свойство растягиваться. Тогда на ручку приходится нажимать с большей силой, в то время как в гидравлической системе тормозная жидкость не сжимается.
- Такие тормоза быстрее отпускают колодки. Это достигается за счёт конструктивной особенности – меньшего количества механических деталей в суппорте. Да и в механических тормозах ввиду растяжения тросиков медленнее отпускают колодки.
- Лучшая модуляция. В механических тросики трутся при движении по рубашке, что создаёт дополнительное сопротивление. В случае гидравлических тормозов это исключено.

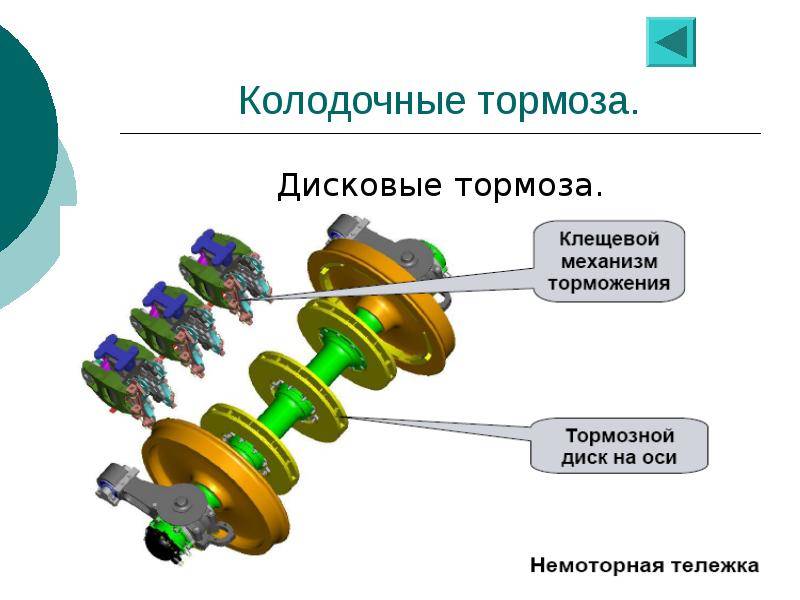

Что собой представляют дисковые тормоза?
Составляющим элементом современной тормозной системы автомобиля являются дисковые тормоза. Их задача состоит в плавном или резком замедлении транспортного средства в зависимости от текущей дорожной ситуации. Принцип действия механизма прост но тем не менее, достаточно эффективен. Тормозные колодки с обеих сторон сжимают диск, жёстко зафиксированный на колесе. Возникающее трение уменьшает частоту вращения колеса, и автомобиль начинает терять скорость.
Дисковые тормоза всё активнее вытесняют менее эффективные барабанные механизмы. Последние стали менее востребованными в силу низкой эффективности и надёжности. Если ранее на старых моделях автомобилей дисковые тормоза устанавливались сугубо на передних колёсах, то в настоящее время ситуация кардинальным образом изменилась. Теперь практически невозможно найти новый автомобиль с барабанными тормозами.
Ещё одним преимуществом тормозов этого типа является их прекрасная совместимость с системами ABS и TCS. Это козырь в их борьбе с барабанными механизмами, который оказался решающим и определил выбор в их пользу. Отдельные виды дисковых тормозов для снижения отрицательного эффекта высокой температуры имеют специальные отверстия в диске. Они предназначены для отведения тепла, образующегося при трении диска и колодок. Подобный тип тормозов получил название вентилируемые дисковые механизмы.
При изготовлении дисковых тормозов используются только качественные материалы, обеспечивающие устойчивую работу механизма. Зачастую безопасность водителя и пассажиров автомобиля зависит от эффективности работы тормозной системы. Даже при самых неблагоприятных условиях эксплуатации дисковые тормоза зарекомендовали себя как надёжный и долговечный механизм.
Это интересно: Велоаптечка — инструменты, которые обязательно должны быть в наборе велоаптечки
Как продлить срок службы
Аккуратная эксплуатация. Специалисты не рекомендуют резкую остановку на длительное время после некоторого количества резких торможений. Поскольку лучше всего диски охлаждаются на ходу, деталь не успеет отдать тепло равномерно и без последствий. Экстремальные тепловые воздействия могут послужить причиной деформации элемента.
К снижению прочности диска приводит и удерживание горячих элементов в сжатом состоянии и после остановки. В месте контакта прекращается теплоотдача, из-за чего страдает материал детали.
Использование последних разработок в производстве фрикционных материалов для колодок. Современные модели в несколько раз снижают процент износа трущихся деталей, а торможение эффективно в любых условиях.
Волнообразный тормозной диск
Разрез просверленного волнообразного диска, показывающий внутренние каналы охлаждения
Волнообразные диски давно прижились в мире мотоциклов, но стремясь извлечь выгоду из своего приобретения Ducati, Audi начала вводить концепцию в некоторые из своих наиболее быстрых автомобилей всего несколько лет назад. Уменьшение в весе (используется меньше материала) и более качественный теплоотвод – главные преимущества технологии. Как и во многих проектах, о которых мы только что говорили, внешний вид почти наверняка является фактором для выбора дизайна детали производителем и конечным потребителем.

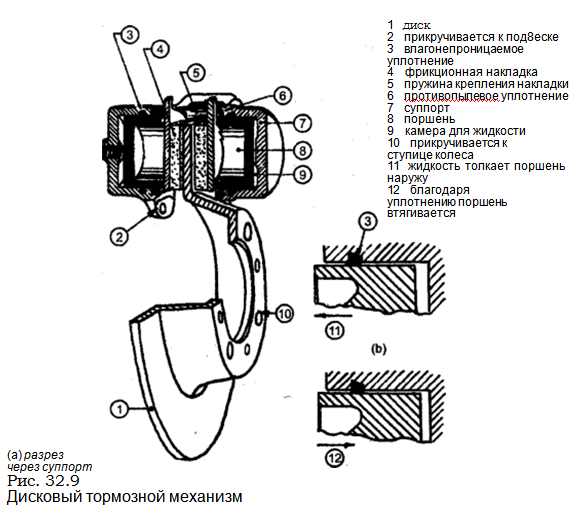

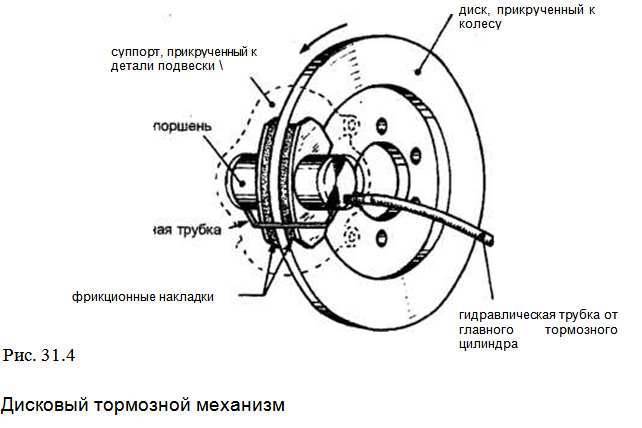

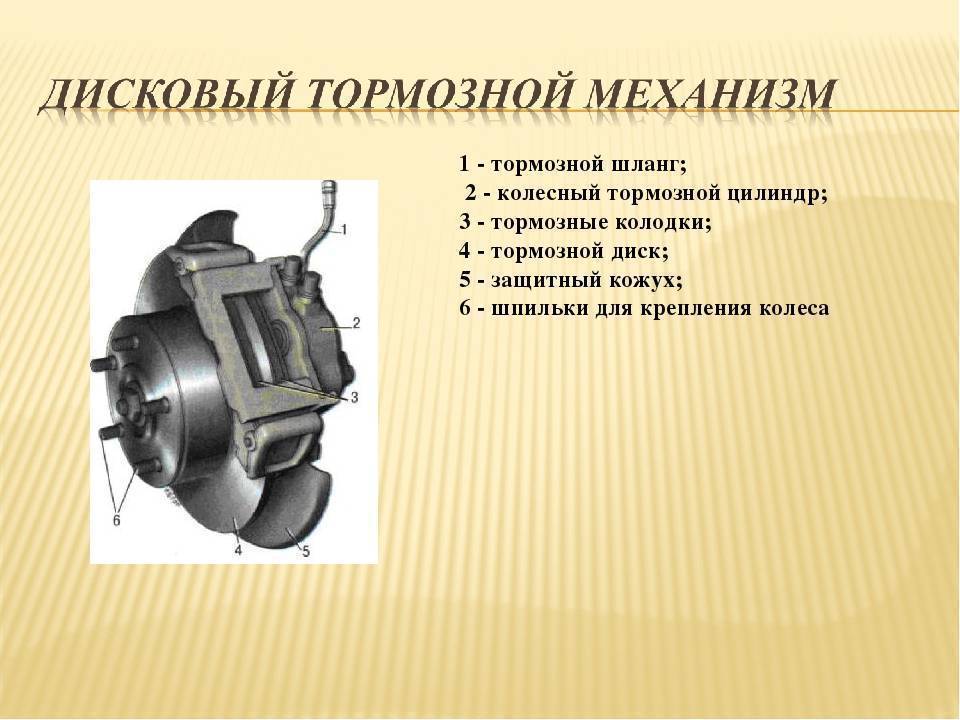

Устройство дисковых тормозов
Конструкция дискового тормоза следующая:
- суппорт (скоба);
- рабочий тормозной цилиндр;
- тормозные колодки;
- тормозной диск.

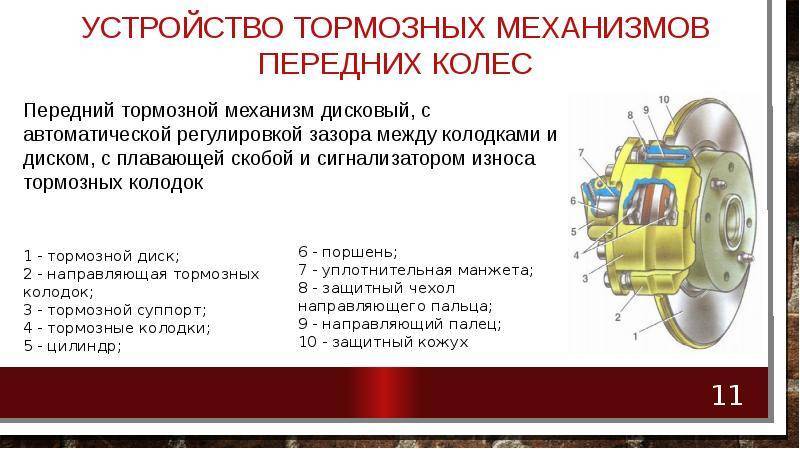

Конструкция дискового тормоза Суппорт, представляющий собой чугунный или алюминиевый корпус (в виде скобы), закреплен на поворотном кулаке. Конструкция суппорта позволяет ему перемещаться по направляющим в горизонтальной плоскости относительно тормозного диска (в случае механизма с плавающей скобой). В корпусе суппорта размещены поршни, которые при торможении прижимают тормозные колодки к диску.
Рабочий тормозной цилиндр выполнен непосредственно в корпусе суппорта, внутри него находится поршень с уплотнительной манжетой. Для удаления скопившегося воздуха при прокачке тормозов на корпусе установлен штуцер.
Тормозные колодки, представляющие собой металлические пластины с закрепленными фрикционными накладками, устанавливаются в корпус суппорта по обеим сторонам тормозного диска.
Вращающийся тормозной диск устанавливается на ступицу колеса. Крепление тормозного диска к ступице осуществляется при помощи болтов.

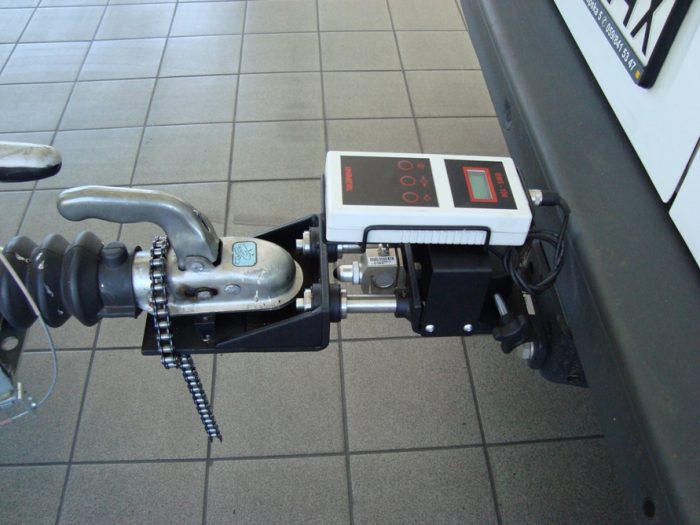

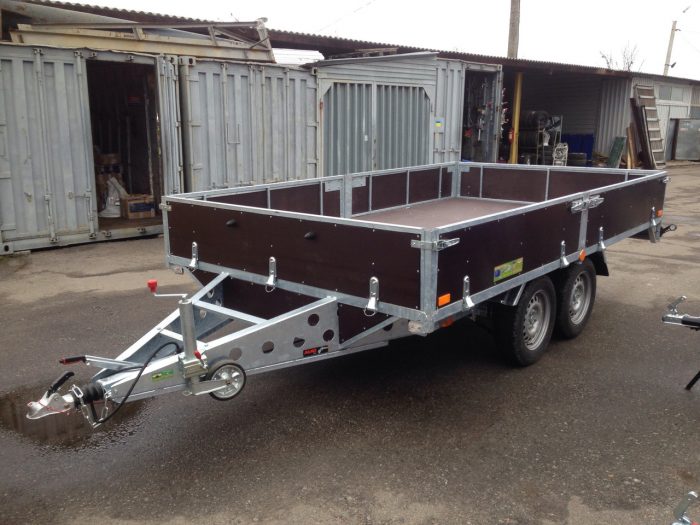

Инерционные
Теперь постараюсь объяснить, почему прицеп, оборудованный именно инерционным тормозом, является оптимальным вариантом. Для этого разберем принцип работы.
Тут все достаточно просто, если не вдаваться в тонкости:
- автомобиль движется и тянет за собой прицеп;
- при торможении требуется тормозить саму машину и прицепное ТС;
- сила инерции заставляет автоприцеп двигаться, даже если автомобиль останавливается;
- на сцепное устройство действует нагрузка;
- в этой зоне располагается блок управления тормозом прицепа;
- этот блок, учитывая нагрузку, активирует элементы торможения;
- чем сильнее нагрузка от инерции, тем сильнее создаваемое тормозное усилие;
- когда прицеп перестает давить на машину через сцепное устройство, тормоз отключается.
Цена на подобное оборудование также зависит от того, какой тип инерционной системы используется.
Всего выделяют два типа. А именно:
- механический;
- гидравлический.
О каждом из них стоит рассказать более подробно, чтобы понять разницу и суть каждого из представленных вариантов.
Механический
Ключевым минусом, который отмечают сами производители и непосредственные пользователи, является отсутствие необходимой герметичности в подобных системах. А поскольку система не закрыта, она быстро может разрушаться и приходить в негодность из-за воды, грязи и прочих прелестей дорог. Чтобы поддерживать работоспособность механического узла, нужно постоянно чистить и ухаживать за элементами.
Подобные агрегаты все равно активно устанавливаются на автоприцепы, причем далеко не самых плохих фирм. Тут вопрос скорее в стоимости, поскольку многие покупатели хотят иметь прицеп, но потратить деньги на действительно хорошее оборудование они не могут. Либо просто им жалко финансов.
Гидравлический
Если и брать легковой автоприцеп, у которого будет в комплектации предусмотрена тормозная система, то лучшим выбором станет инерционный тормоз гидравлического типа. И теперь объясняю, почему я так считают.
Такие узлы более надежные и долговечные. Во многом это обусловлено их герметичность. Уход нужен, но периодический и до безобразия простой. Ничего чистить и вычищать чуть ли не зубными щетками не придется.
Гидравлику рекомендуется использовать в ситуациях, когда приходится перевозить лодки, катера или те же водные мотоциклы. Это можно объяснить хорошей устойчивостью подобных систем к частым контактам с водой. Ведь при выгрузке гидроцикла приходится полностью погружать прицеп в воду. Обычные механические тормоза этого не выдержат.

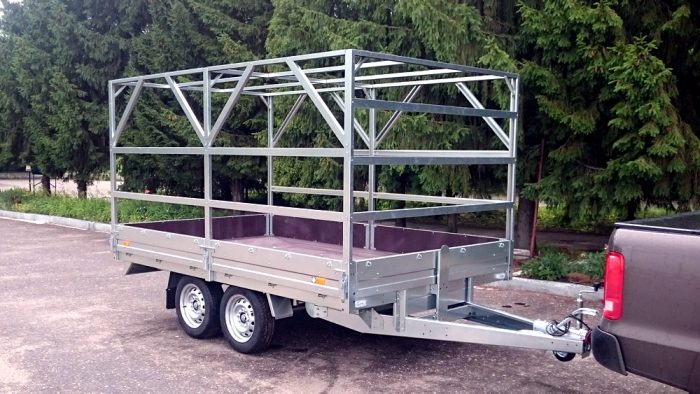

Сравнение представленных моделей
В таблице представлены технические характеристики популярных моделей трейлеров для перевозки грузов.
| Модель/Параметр | Полный вес, т | Грузоподъемность, т | Внутренние длина и ширина платформы, мм |
| МЗСА 817710.004-05 | 0,75 | 0,5 | 1853х1231 |
| Кремень Alko Стандарт | 0,75 | 0,56 | 1655х1285 |
| Цинк-мастер 2,00×1,30 | 0,75 | 0,565 | 1940х1250 |
| Стандарт 8213 01 | 0,63 | 0,475 | 1850х1220 |
| Атлетик 712022 | 0,75 | 0,6 | 2500х1250 |
| Фаворит 2,56×1,4 | 0,75 | 0,565 | 2560х1300 |
| Дачник 82940Т | 0,75 | 0,554 | 1475х940 |
| ССТ 7132-13 | 0,745 | 0,465 | регулируемые опоры для груза |
| Креон 1800 | 0,75 | 0,57 | 1800х1300 |
| ЛАВ 81013B | 0,75 | 0,435 (допускается перегруз до 0,7 т) | 2500х1400 |

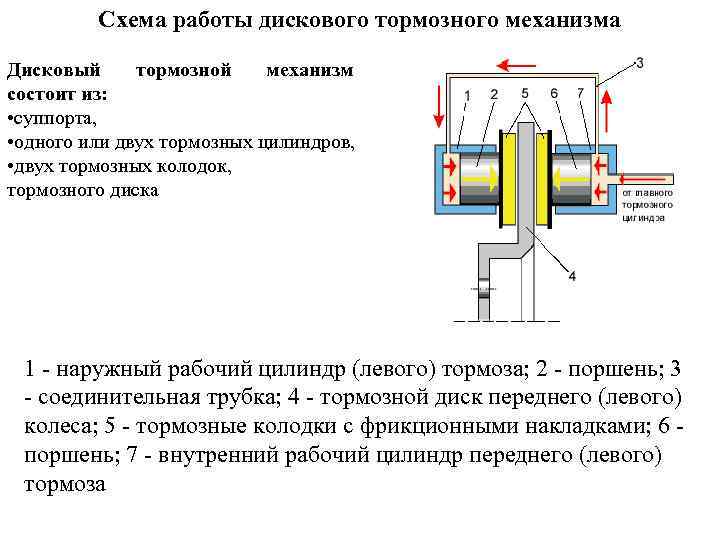

Принцип работы дисковых тормозов

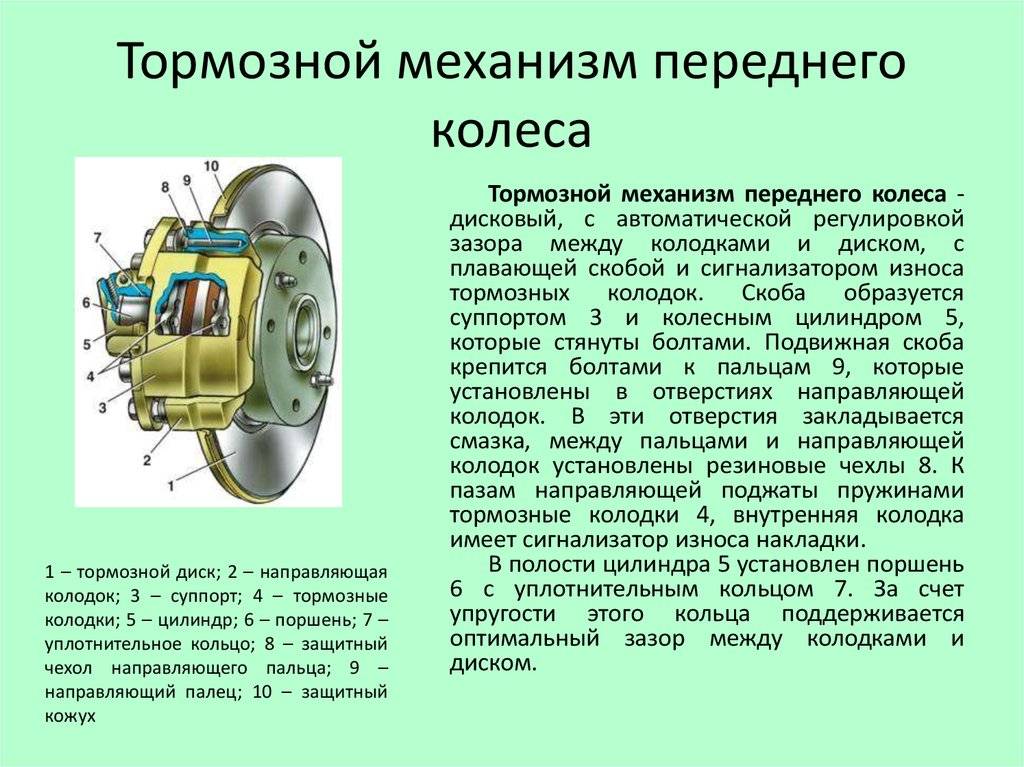

Тормозной механизм с плавающей скобой. 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – рабочий тормозной цилиндр (суппорт) Дисковый тормозной механизм, как и любой другой тормоз, предназначен для изменения скорости движения автомобиля.
Пошаговая схема работы дисковых тормозов:
- При нажатии водителем на педаль тормоза, ГТЦ создает давление в тормозных трубках.
- Для механизма с фиксированной скобой: давление жидкости воздействует на поршни рабочих тормозных цилиндров с обоих сторон тормозного диска, которые, в свою очередь, прижимают к нему колодки. Для механизма с плавающей скобой: давление жидкости воздействует на поршень и корпус суппорта одновременно, заставляя последний перемещаться и прижимать колодку к диску с другой стороны.
- Диск, зажатый между двумя колодками, уменьшает скорость за счет силы трения. А это, в свою очередь, приводит к торможению автомобиля.
- После того, как водитель отпустит педаль тормоза, давление пропадает. Поршень возвращается в исходное положение за счет упругих свойств уплотнительной манжеты, а колодки отводятся с помощью небольшой вибрации диска в процессе движения.

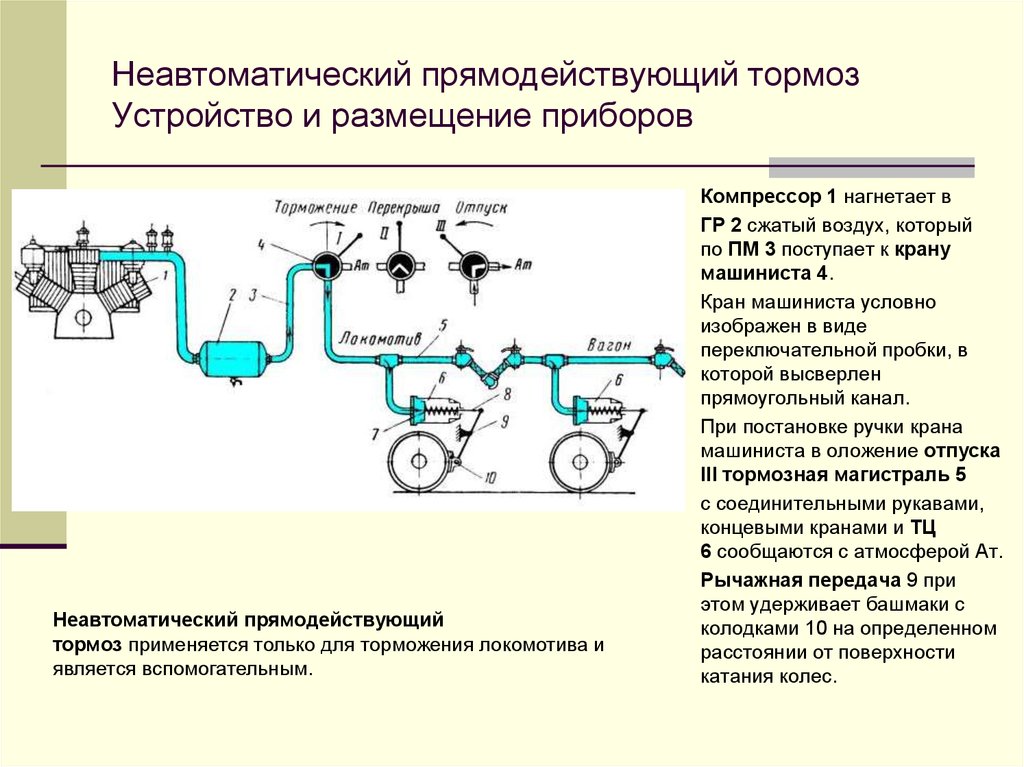

Устройство пневматической системы торможения
Особенностью такой системы является использование для остановки грузового автомобиля и полуприцепа энергии воздуха. Находящийся в сжатом состоянии, он циркулирует в отдельных деталях. Тормозная система полуприцепа имеет привод. Под ним подразумеваются компоненты, обеспечивающие взаимосвязь блока управления и непосредственно тормоза.
Функциональные части привода
Таких сегментов два. Первый называют приводом управления. Эта часть включает в себя элементы, отвечающие за приведение в действие тормоза. Они же управляют запасами энергии. Другая часть – энергетический привод. Представляет собой совокупность компонентов, с помощью которых тормозной механизм питается сжатым воздухом. Энергию получают тормозные камеры, пневмоцилиндры и другие составляющие системы.
На элементах привода можно встретить следующие обозначения:
- 1 – этой цифрой отмечается вход питающей магистрали. Бывает, что управляющий сигнал заодно выполняет функции питающего. Тогда тоже используется маркировка единицей.
- 2 – на конструктивных элементах и схемах двойкой обозначаются выходные сигналы.
- 3 – такая цифра на деталях сообщает о связи с атмосферой.
- 4 – четверка, нанесенная на клапаны, регуляторы тормозных сил, кран и так далее указывает на вход управляющего пневмосигнала.
Питающий контур привода
Пневматическая система полуприцепа с тягачом имеет привод, состоящий из нескольких контуров. Каждый из них действует автономно. Такое устройство является оптимальным для исправной работы тормоза и обеспечения безопасности. В питающем контуре привода находятся следующие элементы:
- Компрессор. Этот важнейший прибор выполняет три основных задачи. Он забирает воздух из атмосферы, сжимает его и направляет дальше в отделы системы.
- Осушитель. Его предназначение заключается в освобождении сжатого воздуха, участвующего в действии тормозной системы, от ненужных компонентов. Осушитель отфильтровывает водяные пары и различные примеси, например частицы масла. Такая подготовка воздуха необходима для безаварийной работы тормоза, особенно в морозное время.
- Предохранители. Эти элементы в составе тормозной системы нужны, чтобы не допустить при минусовой температуре замерзания воды. Той, что оседает в виде конденсата на поверхностях привода. Но в настоящее время тормоза зачастую лишены предохранителей – современные осушители и без того хорошо подготавливают воздух для работы системы.
- Регулятор давления. Уберегает шланги от воздействия слишком больших нагрузок. Давление в них не должно превышать 8 атмосфер. Если его показатели приближаются к этому значению, срабатывает специальное устройство, перенаправляющее воздух в цилиндры. Регулятор давления часто объединяется в общий узел с осушителем.
Четырехконтурный защитный клапан
Поступающий от компрессора сжатый воздух проходит через четырехконтурный клапан. На это устройство возложено несколько функций. Прежде всего, это распределение воздуха по остальным контурам привода. Два из них являются независимыми частями рабочей тормозной системы. Третий – относится к действию стояночного тормоза. Еще один – отвечает за питание других включенных в устройство транспортного средства потребителей воздуха, таких как пневматическая подвеска, пневмогидроусилитель сцепления и других.
Четырехконтурный клапан в составе тормозной системы не только распределяет воздух, но и обеспечивает его последовательное поступление в контуры, исходя из показателей давления. Этот же клапан при нарушении герметичности в каком-либо контуре сохраняет ее в остальных.
Другие элементы тормозной системы
В их числе:
- Ресиверы. Это емкости, в которых накапливается воздух для дальнейшего использования в тормозной системе. Выглядят как баллоны.
- Ножной тормозной кран. Под его управлением действуют рабочие тормоза.
- Ручной тормозной кран. Здесь в качестве объекта управления выступают стояночные тормоза.
- Энергоаккумуляторы. Благодаря этим устройствам возможно запасание энергии. Тормозная система полуприцепа использует ее, когда сжатый воздух перестает поступать в обычном режиме.
- Тормозные камеры. Отвечают за процесс преобразования воздушного давления в работу по включению механизмов, вызывающих торможение полуприцепа.
- Колодки. Эти детали создают отрицательное ускорение. Колодки и тормозной диск контактируют между собой. Это взаимодействие приводит к перераспределению и угасанию кинетической энергии и остановке полуприцепа.
- Манометр. Указанный прибор водитель видит на рабочей панели. Он отображает показатели давления в тормозной системе.
Виды тормозных колодок
Стандартные безасбестовые тормозные колодки
Тормозные колодки, в зависимости от материала фрикционных накладок, подразделяются на следующие виды:
- асбестовые;
- безасбестовые;
- органические.
Первые очень вредны для организма, поэтому чтобы поменять такие колодки, нужно соблюдать все меры безопасности.
В безасбестовых колодках роль армирующего компонента могут выполнять стальная вата, медная стружка и другие элементы. Стоимость и качество колодок будут зависеть от их составляющих элементов.
Наилучшими тормозными свойствами обладают колодки, сделанные на основе органических волокон, но и стоимость их будет высока.
Устройство тормозов дискового типа.
Дисковые тормоза подразделяются на:
- Механические;
- Гидравлические;
- Гибридные.
Теперь рассмотрим устройство гидравлических тормозов. Управляющий цилиндр с поршнем помещен в тормозную ручку на руле. Тормозные колодки соединены специальным высокопрочным рукавом и приводятся в действие за счет силового цилиндра. Вся эта герметичная система заполняется маслом. У гидравлических систем отсутствует расширительный бачок. При этом для ремонта и замены масла Вам потребуются специальные навыки, умения и набор велоинструментов.
Конструкция механических, или «тросиковых», не сложна. Как у V-брейк и кантилевера, трос тянется за счет приводного рычага. Тормозные колодки фиксируются к диску за счет простого устройства ходового многозаходного винта, клина или кулачка. Колодки и трос двигаются в различных взаимно-перпендикулярных плоскостях.
В наличии горные велосипеды с доставкой до вашего региона! Большой выбор. Гарантия лучшей цены.
Гибридные представляют собой сочетание механики и гидравлики. Благодаря рычагу, трос влияет на гидравлическую часть с управляющим и силовым цилиндром, которая сосредоточена в корпусе тормоза. Между ними помещается небольшой объем масла.
Минусы и плюсы
Обычно дисковые тормоза сравнивают между собой и с другими видами тормозов.
Тормоза подразделяются на:
- клещевой тип;
- кантилеверный тип;
- векторный тип;
- гидравлический тип;
- ободной тип («MAGURA»);
- роллерный тип.
Все тормоза, кроме роллерных, имеют влияние на обод колеса. Поэтому они называются «ободными». Роллерные крепятся с левой стороны на втулку колеса. Роллерный тип тормозов и барабанные тормоза на автомобиле или мотоцикле имеют одинаковый принцип действия. Появились эти тормоза сравнительно недавно и должны были стать главным конкурентом дисковым тормозам. Но в силу большого веса и размеров, а также отсутствия совместимости со множеством амортизационных вилок, они не стали таковыми. Они имеют возможность маленького обратного вращения колеса при зажатом тормозе. Поэтому их применение ограничилось «NEXAVE», «NEXUS» и велосипедами этой категории.
В наличии горные велосипеды с доставкой до вашего региона! Большой выбор. Гарантия лучшей цены.
Плюсы дисковых тормозов следующие:
- наибольший коэффициент трения стального диска с абразивом;
- отсутствие влияния условий: погодных и дорожных*;
- отсутствие забивания снегом и грязью*;
- «вечные» обода*;
- длительная эксплуатация абразивных колодок и дисков *;
- высокая тормозная мощность;
- нормальная работа тормоза даже при повреждении обода*;
- отсутствие сильного разогрева стальных дисков при торможении (для горных условий и «DH» – даунхилла)*;
- точное дозирование тормозного усилия;
- работают по принципу «отрегулировал – забыл»*
Главные минусы дисковых тормозов составляют:
- цена;
- вес*;
- необходимо наличие специальных втулок с крепежом для дисков и специальных узлов крепления тормоза на вилке и задних перьях байка*;
- повышенные требования к торсионной жесткости амортизационной вилки;
- сложная инсталляция гидравлических систем;
- ограничение ремонтопригодности в полевых условиях (для Г.С.)*;
- большая нагрузка на спицевой набор колеса;
- сложная замена абразивных колодок.
Разницу между дисковыми тормозами составляет их конструкция.
Г. С. обладают явными преимуществами за счет своих характеристик:
- передача усилия с помощью несжимаемой жидкости;
- наличие минимума трущихся поверхностей;
- отсутствие люфтов;
- легкая регулировка и дозировка тормозного усилия;
- быстрый отвод колодок от диска при отпускании тормозной рукоятки;
- высокая мощность тормоза.
Механические дисковые тормоза проигрывают гидравлическим в силу следующих характеристик:
- наличие люфтов;
- трущиеся поверхности;
- упругость передаточных звеньев;
- повышенный износ.
Преимущества механических систем:
- небольшая цена;
- большая надежность;
- простой ремонт и обслуживание в полевых условиях;
- сопряжение с абсолютно любой универсальной тормозной ручкой;
- при правильной смазке – слабое влияние окружающей температуры.
Гибридные занимают промежуточное место за счет своих эксплуатационных характеристик.
Необходимо заметить, что существуют различные версии дисковых тормозов для экстремальных велосипедов. Для «DH», параллельного слалома и фрирайда специально производят тяжелые, мощные тормоза с дисками увеличенного диаметра, а иногда «плавающими» с двухпоршневой скобой. Для кросс-кантрийных – всегда облегченные и компактные.
