Что собой представляют каяки из фанеры
Фанерные каяки являются сборными лодками, обладающими штевнями, кильсоном, шпангоутами, фальшбортом и оболочкой. Они имеют небольшой вес, малую осадку, свободно проходят мелководье, извилистые излучины, заросшие камышом и заболоченные места. Это устойчивые лодки с приличной грузоподъемностью, на которых можно перевозить много багажа. Они пригодны для использования в холодную погоду, дополняются защитными фартуками, килем, креплениями для весел, системой рулевого управления и подходят для рыбной ловли, охоты, рекреационных прогулок, походов.
Прогулочные каяки из фанеры ориентированы на кратковременное плаванье в прибрежных зонах. Они оборудуются всем необходимым для комфортного туризма, обладают конструкцией, практически исключающей переворачивание, имеют страховочную обвязку и небольшие багажные отсеки. Длина таких каяков обычно составляет от 3,5 до 3,7 метра, ширина — от 60 сантиметров до 80 сантиметров.
Модели, рассчитанные на длительные путешествия, длиннее прогулочных лодок. Они могут развивать хорошую скорость, имеют отличную курсовую устойчивость, обладают большими багажными отделениями, разделенными перегородками. Такие каяки нередко оснащаются выдвижными скегами и сиденьями с регулируемыми спинками.
Лодки для рыбалки укомплектовываются держателями для удилищ и подстаканников, поворотными панелями, фиксаторами для установки эхолотов. Существуют также , отличающиеся большими размерами и немного приподнятыми носовыми и кормовыми частями.
Конструкция и некоторые основы проектирования лодки
Каноэ можно отнести к одному из наиболее удобных и практичных малоразмерных лодок. Соотношение веса и грузоподъемности довольно хорошее, как и ходовые качества. У лодки идентичная форма носа и кормы, плоское дно, что дает низкую посадку и возможность плыть по мелководью.
Растянутый корпус, который расширяется в миделе, дает лодке большую вместимость.
Такое каноэ своими руками (чертежи можно просмотреть в данной статье) изготовить не составит труда, главное — иметь желание и выдержку.Описание и эскизы разных деталей позволяют осуществить верный раскрой материалов. Данный проект имеет большое количество усовершенствований, которые помогут исправить некоторые недостатки и особенности лодки.
Сдвиг наибольшего расширения обводов корпуса к корме разрешит проблему неустойчивости лодки, когда человек плавает один.
Метод изготовления плавательного средства – клеевой на продольном силовом наборе, имеющем название матрица. Отдельно взятые детали, которые имеют вид полосы, монтируются и создают неразъемные соединения с основой, что дает конструкции нужный уровень жесткости излома и скручивания.
Данная технология позволяет создавать надежные корпуса нестандартной формы, например, борта, могут быть выпуклыми, с верхней частью, наклоненной внутрь.
Сборка байдарки (каяка)
Перед тем как приступить к раскрою деталей будущей лодки, необходимо подготовить фанеру. Стандартные размеры 1 листа обычно составляют 1,5 на 1,5 метра, а для изготовления каяка необходимы полосы длиной 2,8 и шириной 0,75 метра. Их можно приобрести либо сразу у производителя, что обычно бывает совсем непросто, либо изготовить самостоятельно.
Для изготовления бортов листовую фанеру раскраивают на полосы по 0.75 метра. Для стыковки при помощи шлифовальной машинки снимают угловую фаску, точно подгоняя соседние листы. Из полос собирают один лист длиной 3,6 – 3,8 метра и проклеивают стыки эпоксидной смолой. Поверх шва для придания ему жесткости укладывается промазанная эпоксидной смолой стекловолоконная лента. Места стыков можно зафиксировать строительными скобами, а для качества склейки они прижимаются тяжелым грузом и оставляются до полного высыхания клея.
Пока происходит склейка материалов для борта можно продолжить распил фанеры на остальные детали корпуса будущей лодки. Нам понадобятся:
- 4 перегородки для разделения внутреннего пространства корпуса, которые придадут жесткость конструкции и не позволят затонуть при получении пробоины;
- заготовка для палубы;
- 4 заготовки для соединения палубы и бортов.
Придаем лодке форму и проклеиваем
После того как листы фанеры склеены, при помощи лобзика им придается необходимая форма. Затем заготовки бортов слаживаются рядом и начинают соединяться при помощи вязальной проволоки. Предварительно в месте соединения необходимо проделать отверстия дрелью. Соединять конструкцию необходимо от середины.
Форму будущей лодки придадут вырезанные заранее 4 переборки. Затем шов проклеивается при помощи стеклоткани и эпоксидной смолы с обеих сторон.
Когда корпус полностью высох на нем крепиться палуба и 4 боковые заготовки, которые обеспечивают герметичность каяка. Затем в палубе при помощи лобзика делается посадочное отверстие, которое дополнительно обклеивается стеклотканью.
После того как конструкция полностью высохла, ее проклеивают снаружи стеклотканью с эпоксидной смолой и после полного высыхания обрабатывается водостойким лаком.
Для того чтобы в каяке было удобно сидеть в корпусе под отверстием для посадки крепится лист фанеры, который и будет выполнять роль сидения.
Вот и всё! Сделать байдарку своими руками подсилу практически любому человеку, умеющему пользоваться стандартным набором инструментов. В конце предлагаем небольшое наглядное видео о том, как можно построить каяк из фанеры.
Знаете ли Вы, как правильно грести на байдарке?
Post Views:
6 944
Какие бывают байдарки
Современные маломерные запалубленные судна, так популярные среди любителей активного отдыха, различают по виду и типу конструкции.
Виды байдарок
Разборная
Плавсредство, собираемое из металлических деталей и «шкуры» – специальной ткани, натягиваемой на каркас. В комплект могут входить надувные баллоны, дающие лодке большую непотопляемость. Все детали хранятся в рюкзаке, что позволяет путешествовать и в пешем порядке, не только по воде.
Неразборная
Как правило, изготовлена из пластика или полиэтилена, с цельным корпусом, дающим преимущество в скорости передвижения по воде. Рассчитана на одного гребца. Разработаны, прежде всего, для спорта, а уже потом для отдыха на воде.
Типы
Каркасная
Судно с жестким каркасом, определившим его название, из дерева или металла. Оболочка делается из ПВХ или другого водонепроницаемого материала. Длинные модели более быстроходны. Преимущества каркасников заключаются в большой грузоподъемности и низкой осадке, однако такая модель громоздкая, при транспортировке доставит немало хлопот, да и на правильную сборку придется потратить много времени.
Надувная
В продаже представлены двухслойные и однослойные. Оснащены надувными баллонами, шкура – из ПВХ, «скелета» нет. Они весят гораздо меньше каркасных, просто собираются (главное, не забыть насос) и отлично ведут себя на воде, не боясь порогов, но сильных волн не любят, поэтому могут опрокинуться.
Каркасно-надувная
Универсальное изобретение с каркасом и надувными баллонами. Самый оптимальный вариант для туризма. Собираясь в сплав всей семьей, стоит подумать о покупке этой модели: остойчивость, непотопляемость, хорошая проходимость по мелководью – вот отличительные особенности такой лодки. Однако за счет баллонов страдает вместительность, да и тяжеловата. К недостаткам следует отнести длительное время, уходящее на сборку.
Пластиковая
С литым корпусом, прочная. О протечках можно не беспокоиться. Рассчитана на одного гребца. Скоростная, удобная, с большим сроком службы, но есть 2 минуса: неразборная – проблематично везти к месту сплава и хранить, а также внушительный вес. Но если большое путешествие не планируется, то одноместный каяк – это то, что нужно для приключения с водными препятствиями.
Сравнительная таблица:
| Тип | Каркасные | Каркасно-надувные | Надувные | Цельнолитые |
|---|---|---|---|---|
| Средний вес, кг | 30 | 27 | 20 | 35 |
| Остойчивость | Средняя | Хорошая | Хорошая | Слабая |
| Грузоподъемность, кг | до 550 | до 500 | до 300 | до 600 |
| Ходкость | Хорошая | Хорошая | Средняя | Высокая |
| Внутренний объем | Большой | Средний | Малый | Очень малый |
| Непотопляемость | Слабая | Хорошая | Отличная | Слабая |
| Цена за новую лодку, рублей | От 15000 | От 25000 | От 30000 | От 20000 |
Изготовление шпангоутов байдарки
1 — металлическая оправка, δ=10; 2 — заготовка шпангоута; 3 — ролик.
Половины шпангоута склепываются между собой на вставках из дюраля Д16АМ и заполнителях из фанеры. К верхней части шп. 2 и 4 одновременно приклепывается скоба 32 для крепления конца мидельвейса. На все шпангоуты ставятся скобы 34 для фиксации положения стрингеров, а на шп. 1 и 5 дополнительно на верхнюю точку — скобы для посадки мидельвейса. Крепление шпангоутов к кильсону предусмотрено с помощью вертушек 35 (размеры в скобках — для шп. 1 и 5).
Винты 33 (на шп. 3 — штифты) для крепления привального бруса вытачиваются из нержавейки. На сами привальные брусья ставятся на заклепках овальные планки 14. Для правильной их установки необходимо собрать — соединить между собой две центральные секции привальных брусьев и от стыка отложить в обе стороны по 400 мм. На секции бруса с замком овал разворачивается на 180°. Для крепления к шп. 3 в язычке привального бруса сверлится (по месту) отверстие под штифт 37.
Закрепив привальные брусья сначала на трех средних шпангоутах, можно разметить места установки овальных планок для присоединения к шп. 1 и 5. Для этого надо пристыковать концевые части привальных брусьев и, прижав их к концевым шпангоутам, отметить точки соприкосновения привального бруса с винтом.
К заготовке мидельвейса приклепывается крючок 19 и замок 18, у штевней крепится язычок и по месту устанавливается вилка 17.
Концевые звенья привальных брусьев стрингеров и мидельвейсов приклепываются к штевням (привальный брус при помощи накладки 16). Перед тем как сверлить отверстия под заклепки, необходимо собрать весь каркас, притянув стрингера шпагатом.
Соединяемые в носу петлей боковые стенки фальшборта выклеиваются на водостойком клее по шаблону (радиус 1200 мм) из полос 7- и 10-миллиметровой фанеры. По нижней кромке заготовок предварительно выбирается паз для протягивания шнура деки. Для соединения со шпангоутами в фальшбортах необходимо по месту сделать прорези, в которые заходят концы скоб 31, установленных на шп. 3 и 4. Подогнав фальшборты по скобам, следует приклепать защелки 40. Затем ставится задник 39, присоединяемый на уголках из дюраля.
Для изготовления оболочки нужно подготовить цельное полотнище длиной 4,2 м и шириной не менее 0,91 м. Полотнище накладывается на днище собранного каркаса; края материала, выступающие за привальные брусья, стягиваются крепкими нитками Материал в носу и корме прорезается по ДП и производится подгонка по штевням.

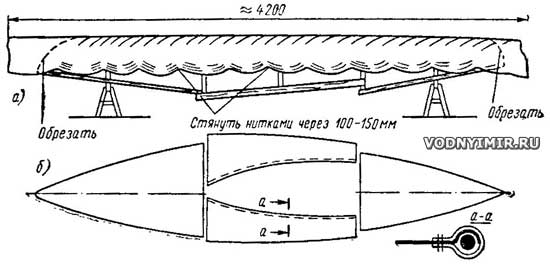

Установка каркаса для разметки оболочки (а) и раскрой деки (б)
Оконечности оболочки упрочняются: по соединению изнутри и снаружи наклеиваются метровые куски разрезанного вдоль на две части резинового шланга. Теперь, не снимая с каркаса склеенной оболочки, можно приступить к выкраиванию и присоединению деки. Дека состоит из четырех частей; в две средние по периметру выреза кокпита вшивается резиновый шнур для обтягивания по фальшборту, затем к ним пришиваются концевые части. Дека сшивается с низом оболочки, после чего шов проклеивается герметизирующей полоской.

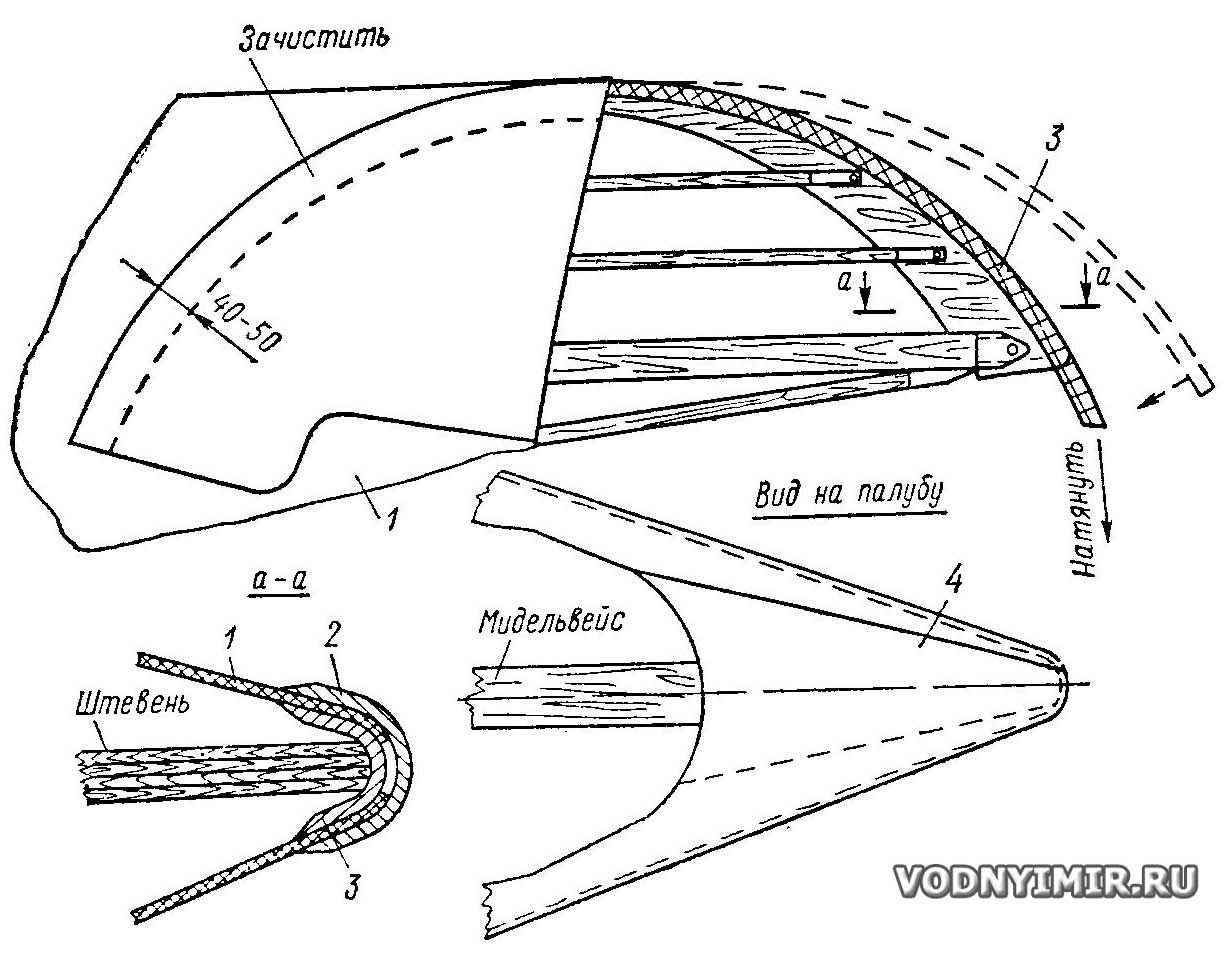

Заделка оболочки на штевнях
1 — оболочка (на виде сбоку часть левого борта отогнута); 2 — наружный шланг; 3 — внутренний шланг; 4 — перекрой бортовин в оконечностях сверху — под декой.
Спинку можно прикрепить к фальшборту при помощи овальных планок 14 и стержней 38. Упор для ног проще всего сделать в виде фанерной площадки размером 180х240, прикрепленной к шп. 2 подгоняемыми по месту растяжками из проволоки диаметром 3 мм.
Фальшборт и детали крепления
Приводим эскиз простого весла для байдарки, изготовляемого из дерева; лопасти вырезаются из 5-миллиметровой фанеры. Соединительные втулки советуем сделать из дюраля (наружная) и латуни (внутренняя).
Эскиз байдарочного весла
При сборке байдарки сначала нужно собрать обе половины каркаса и вставить их по очереди в оболочку. Затем закрываются замки кильсона, вставляется средний шпангоут (шп. 3) и концы мидельвейсов крепятся к шп. 2 и 4. Последняя операция — заводятся в пазы фальшбортов края деки с зашитым шнуром, фальшборт крепится к шпангоутам.
В. Н. Грушевский, Г. Г. Ничков, «КиЯ», 1972 г.
Поделитесь этой страницей в соц. сетях или добавьте в закладки:
Путешествие
Антон: Мы два раза выплывали из Петербурга. В первый раз оказалось, что у нас протекают лючки, от этого отсеки затапливает. В итоге я плыл на каяке, который стоял носом кверху, как «Титаник», только наоборот. В Зеленогорске пришлось сойти, вернуться назад. Еще неделю мы что-то доклеивали.
Сергей: Во второй раз мы вышли из Кронштадта и пошли по берегу Финского залива до Выборга. Там нас на машине забрала моя мама, мы переехали границу, добрались до Котки и также пошли вдоль берега.
Границу пришлось пересекать на машине: на каяках это сделать просто невозможно. Их нужно регистрировать, необходимы специальные права и рация на морское судно, там много всяких правил, мы решили не заморачиваться. На полпути я сломал весло, но у нас было запасное.
Возможные проблемы и нюансы
В действительности работа сложная, требующая терпения. Желательно ознакомиться с правилами обработки деревянных стыков и швов, а лучше – потренироваться на совмещении деталей до сборки плавсредства.
- Вместо водонепроницаемой пленки можно использовать грунтовку, которая наносится на готовый корпус внутри и снаружи.
- Лодка таких очертаний очень изящно выглядит. Но не стоит пытаться сделать ее еще более изысканной путем заужения носовой и хвостовой частей. Это снизит ее ходовые качества.
- Расширение средней части не повысит ее остойчивости и не увеличит грузоподъемности, но грести будет намного тяжелее.
- Отделка лодки зависит от материала. Обычная фанера допускает оклейку тонкой стеклотканью на эпоксидную смолу (на 2 слоя смолы с просушиванием первого). Если фанера ламинированная, то первый слой кладут защищенной стороной внутрь, а второй – наружу. При желании затем можно отлакировать, но главное – обработка стыков. В том случае, когда бюджет не ограничен, можно отделать шпоном, например, красного дерева.
Шурупы покупают латунные, головки должны быть утоплены и замазаны эпоксидкой.
Шкурить готовое изделие нужно осторожно, чтобы обшивка не стала слишком тонкой.
Коротко о процессе
Процесс изготовления я достаточно подробно описывал в прошлый раз и к проекту прилагается понятная инструкция. Поэтому коротко отмечу некоторые моменты, которые отличаются от инструкций.
– использовал фанеру 3 мм. Листы такой толщины нашел только ФК в формате 1,5*1,5 м. Она дешевле, но пришлось много стыковать.

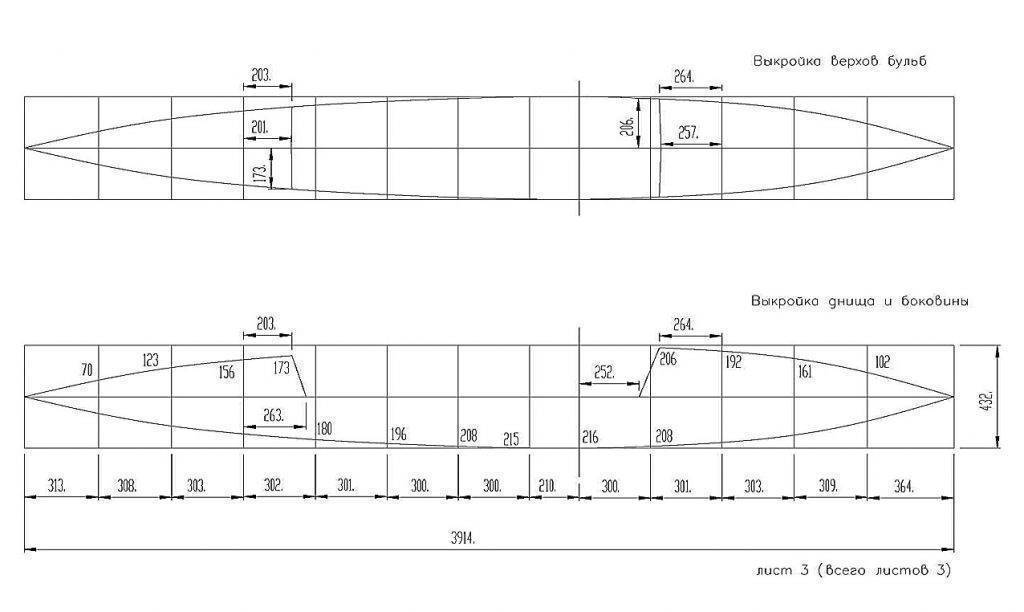

– контуры-выкройки распечатал в реальном размере на 26-ти листах А4. Склеил листы в одну линию. Прикладывая к фанере, размечал точки шилом с шагом 5 — 10 см, далее соединял отметки по линейке. Вырезал лобзиком по линии, без отступа. Почти без последующей шлифовки, с погрешностями до мм, грубо, но быстро!О печати на принтере поясню более подробно. Чтобы сократить число печатаемых листов и в последствии склеить их без искажений, я адаптировал чертежи. Ниже приведен фрагмент чертежа.
1. Проверил чтобы высота контуров всех деталей была меньше 290 мм (чтобы помещались на А4 в один ряд). Для симметричных деталей достаточно одной половины.2. Все контуры наложил друг на друга. Так что размер чертежа обусловлен самой большой деталью.3. Нанес, тонкие диагональные и горизонтальные линии которые позволяют позиционировать листы А4 при склеивании. Так же горизонтальные линии позволили выровнять чертеж на фанере (по крайним точкам натянул леску и по ней выровнял середину).Склеивать листы тоже не проблема: При печати, на листах есть непечатные поля. На каждом листе, канцелярским ножом подрезается поле справа, на следующем листе на левой стороне наносится клей карандаш. Листы позиционируются ориентируясь на все контуры и линии проходящие в этом стыке. Выровняв листы нужно проклеить стык тонким скотчем.
– сшивал медью, так чтобы не делать временные склейки, а проволоку оставить в швах.
– не использовал внешние формы (приведенные в проекте). Действовал как с предыдущим каяком: сшил дно с бортами, установил шпангоуты, проверил корпус на скручивание двумя уровнями.
– не использовал внутренние, временные формы (приведенные в проекте). Так как внутренние швы корпуса проклеивал за один раз, временные формы помешали бы. На их месте установил рейки распорки.
– использовал стрингеры сечением 15х20 мм. Для временной фиксации использовал саморезы 3х20 и шайбы М4.
– комингс делал как у предыдущего каяка, но из фанеры 10 мм. С трудом, и не с первого раза получилось повторить крутые изгибы перехода от задней части корпуса к передней. Такой обрамление кокпита добавило немного веса, но на мой взгляд оно проще и быстрее в изготовлении. По сравнению с обрамлением из маленьких кусочков фанеры.
– не делал скег (может зря, но…)
В остальном, всё по инструкциям.
Больше фото на https://vk.com/luas82
Что нужно для изготовления самодельного каяка
Для сборки каяка, прежде всего, понадобятся чертежи с нанесенными на них размерами каждого элемента. Их можно разработать самому, найти в интернете или в каких-то журналах. Кроме того, понадобятся электролобзик, дрель, машинка для шлифования, острые ножницы различного размера, хорошо наточенный нож, строительный фен, плоскогубцы. Проще всего делать каяк из листов фанеры толщиной от 4 до 9 миллиметров. Также для работы потребуется 20 квадратных метров стеклоткани, примерно полтора литра водостойкого лака, эпоксидная смола в количестве около 10 килограмм, вязальная проволока. Еще понадобятся пластиковые стаканы, алюминиевые профили, шурупы, кисти разного размера, малярная лента, половина литра растворителя, пять килограмм отвердителя, тяжелый груз. К выбору фанеры, стеклоткани, эпоксидной смолы необходимо подходить очень внимательно. Для сборки лодки понадобятся листы фанеры габаритами 2,24х1,12 метра, которые придется заказывать в индивидуальном порядке. Необходимо приобретать гладкий, без сучков и дефектов материал с хорошим показателем жесткости, иначе лодка может разбухнуть или потерять форму от контакта с водой. Его толщина должна быть одинаковой по всей плоскости. Еще понадобятся бруски сосновой и лиственной древесины, стержни из нержавеющей стали толщиной примерно 8 миллиметров, пруток диаметром 8 миллиметров, заклепки из алюминия длиной 4 сантиметра, около 5 квадратных метров ткани ПХВ для оболочки. Что касается стеклоткани, то нужно приобретать ее тип с удельным весом 130 грамм на квадратный метр или 200 грамм на квадратный метр
Важно, чтобы она не была упакована в пачки, так как они деформируют стеклоткань, а это потом негативно влияет на качество каяка. Эпоксидную смолу тоже следует подбирать по характеристикам, имеющим отношение именно к плотной фанере. Кроме того, нужно приготовить шланг из резины диаметром 40 миллиметров и длиной два метра и шнур из резины длиной 1,2 метра и диаметром 5 миллиметров
Кроме того, нужно приготовить шланг из резины диаметром 40 миллиметров и длиной два метра и шнур из резины длиной 1,2 метра и диаметром 5 миллиметров.
Что лучше: купить каяк или сделать самому?
Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.
Самодельная прозрачная байдарка из веток и пленки Homemade stretch wrap kayak
Watch this video on YouTube
Как сделать каяк?
Для изготовления каяка можно использовать фанеру. Для сборки без каркасного каяка подойдёт метод склей и сшей, который будет подробно рассмотрен в данной статье.
Сборка по данной методике потребует мало времени и сил.
Как построить байдарку своими руками?
Огромную популярность у туристов приобрели байдарки «Росинка», созданные ещё в советское время. Много лет подряд они занимают почётное место в спорте, туризме, рыбалке.
Сравнительная простота конструкции и лёгкость изготовления позволила занять ей почетное, лидирующее место у людей желающих изготовить байдарку самостоятельно.
Сборка байдарки (каяка)
Последовательность сборки байдарки «Росинка»:
- Устанавливаются на стапеле шпангоуты из фанеры.
- Укладывается киль на шпангоуты в специально предназначенные для этого пазы, с заранее прикреплённым форштевнем и ахтерштевнем. Углы присоединяются к килю.
- Укладываем на свои места скуловые брусья, привальные и стрингеры днищевые.
- Перед тем как приступить к обшивке следует подогнать все выступающие брусья для того что бы обшивка плотно легла на борт.
- Закончив подгонку можно приступать к крепежу обшивки.
- Устанавливаем палубу. Обрезаем пилой и обрабатываем рубанком транцы, шпангоуты, переборки по линии палубы.
Между привальным брусом и карленгсом ставим так называемые «сухари» — это бруски из дерева равные расстоянию между карленгсом и привальным брусом. Проводим стыковки палубного настила и крепим его при помощи клея и мелких шурупов.
Устанавливаем комингс по периметру кокпита
При желании можно облегчить одноместное судно, для этого стоит просто сделать корпус короче, исключая средний шпангоут. Кроме того у данного вида лодки шпангоуты можно в принципе удалить достаточно будет оставить 2 переборки попкита.
Работа с корпусом закончена, после этого изготовляем сиденья, спинки, елани, рулевое устройство и руль.
Вёсла можно сделать самому или приобрести в магазине.
Помимо этого данный вид байдарки предусматривает возможность установки паруса, но это потребует дополнительных поплавков вдоль борта.
В палубе под мачту делают усиленное дополнительными накладками отверстие, а на килевую часть гнездо для штопора мачты.
Есть возможность установки мотора, с этой целью на краях кокпита следует смонтировать узлы для крепления маломощного мотора. Таким образом, вы получаете универсальную лодку.
