Эхолоты Lowrance Hook 4x

Экран

Эхолот картплоттер Lowrance Hook 4 отличается от более доступных вариантов в том числе и экраном. На этом элементе устройства многие производители пытаются сэкономить. У наиболее бюджетных моделей дисплей и вовсе черно-белый, информация в таком случае отображается разными градациями серого. Чуть более дорогие варианты отображают до 256 цветов. Хук 4 же имеет экран, поддерживающий до 65000 оттенков, что позволяет устройству более тонко отображать собранную информацию, хотя такая особенность больше похожа на маркетинговую уловку

Это не совсем то устройство, для экрана которого важно количество отображаемых цветов

Экран имеет настраиваемую, с 11 уровнями яркости LED-подсветку, что дает возможность настраивать подсветку под практически любой вариант естественного освещения – от яркого летнего солнечного дня до практически полной темноты на ночной рыбалке, где слишком яркий дисплей будет скорее мешать.

Есть также и возможность активировать функцию разделения экрана, что позволяет выбирать наиболее удобный в конкретных условиях вариант вывода информации на дисплей эхолота. Разрешение – 480×272 при диагонали 4,3 дюйма.

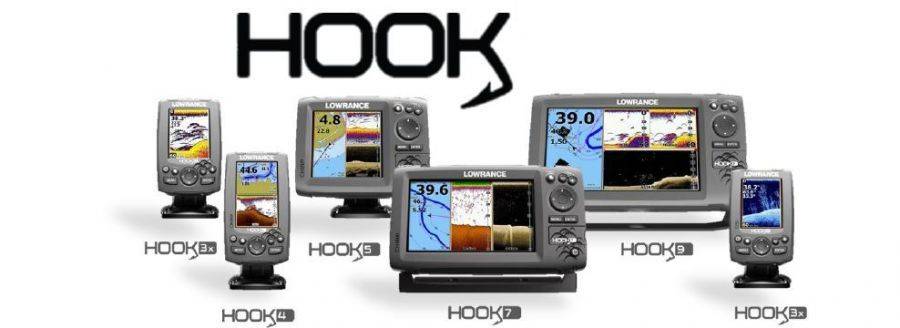

В линейке эхолотов Hook найдутся устройства на любой вкус и кошелек

Технические детали

Экран: Диагональ 4.3″ дюйма, разрешение 480х272 пикселей , 16-бит цветной TFT, с 11-уровень подсветки LEDСонар: широкополосный CHIRP и DownScanВозможность Глубины: – 1000 футов (305 м) эхолот CHIRP – 300 футов. (91 м) для DownScanЧастота и охват: – 200 кГц (20°) / 83 кГц (60°) для широкополосного сонара – 455 кГц DownScan, вперед к корме. 4°, порт на правый борт 57° – 800 кГц для передней DownScan в корме 2°, борта на борт 38°Датчик 83/200: транцевый, парт.номер 000-0106-48Датчик 83/200 и 455/800 транцевый, парт.номер 000-10976-001Выходная мощность: 500 Вт (RMS)Питание: 12 В постоянного тока (10-17 В постоянного тока мин/макс)GPS: нетКарты: нетМаршруты, путевые точки, треки: нет

К сухим цифрам технических характеристик стоит добавить, что:

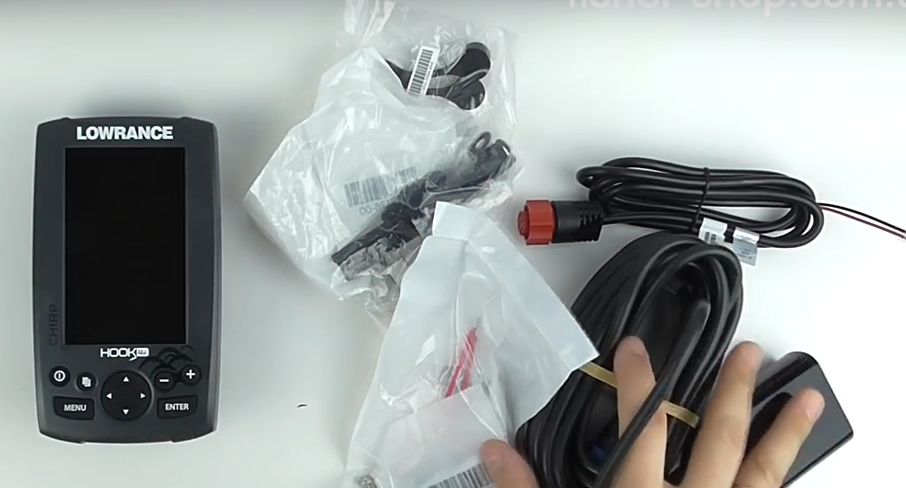

 Конструкция эхолота настолько проста, что собрать и подготовить прибор к работе можно, даже не заглядывая в инструкцию. Но тем, кто покупает прибор в первый раз, рекомендуется хотя бы бегло ее просмотреть.
В предустановках монитора, на мой взгляд выставлена излишняя яркость, но все параметры экрана можно быстро и просто подстроить под свое световосприятие.
В меню эхолота присутствует функция установки языка, единиц измерения. Не знаю, как другие, но я английским в совершенстве не владею, а английские меры длины остаются для меня темным лесом

Потому для меня это было важно.
В целом меню простое и понятное. О незнакомых функциях можно почитать в той же инструкции

Кнопки переключений работают надежно, хотя на мой субъективный взгляд, слегка туговаты.

Описание Lowrance X-4 Pro

Перед тем как рассмотреть про этот эхолот отзывы рыбаков, стоит взглянуть на те параметры, которыми его наделила известная компания Lowrancе, уже более 50-ти лет занимающаяся конструированием электроники для судоходства. Прежде всего, глядя на Lowrance X-4 Pro, отмечаешь его компактность, что делает удобным его использование, как летом с лодки, так и зимой на льду.

Второе, что бросается в глаза, – обилие кнопок. Это зачастую подразумевает необходимость осуществления многих тонких настроек, что немного пугает потенциального покупателя, зашедшего в магазин рыболовных товаров приобрести себе такого электронного помощника. Действительно, опций здесь хватает, но все они заранее настроены на оптимальные значения, а корректировка наиболее значимых из них осуществляется довольно просто, да и идущая в комплекте подробнейшая инструкция не даст запутаться.

Приятным моментом, оказался тот факт, что случайно прерванная работа эхолота никак не сказывается на внесенных пользователем изменениях, так как они сразу же сохраняются и заносятся в память.

Как уже упоминалось, работа эхолота базируется на использовании двух лучей, зондирующих глубину воды– 83 и 200 kГц. Один из них имеет угол захвата в 120, а другой в 60 градусов. Мощности в 1,5 кВт вполне хватает, чтобы получать точную информацию о рельефе дна на глубине до 300 метров, и это при высокой скорости плавательного средства.

Такие параметры заставляют многих рыбаков этот эхолот купить не только для ловли на пресной воде, но и для использования его на море. Кроме того, Lowrance X-4 Pro пригодится и на мелководье. Перенастроив его чувствительность, можно изучать дно всего лишь на глубине в 1м. Весьма важный момент, так как, изучая разные торговые марки эхолотов, можно заметить, что далеко не все отдельные модели этого сегмента предусматривают такую неоценимую для зимней рыбалки функцию.

Также Lowrance X-4 Pro содержит множество полезных режимов для детализации дна (zoom) и поиска рыбы (ASP, FishSymbol I.D, FishTrack, GRAYLINE). Чтобы не пропустить рыбное место предусмотрен даже специальный, извещающий рыбака звуковой сигнал. Напоследок надо заметить, что выбирая этот эхолот, цена в среднем на него составляет всего лишь 6-7 тыс. рублей.

Приняв во внимание описанные выше возможности этого устройства, заключенные в надежный корпус (уровень защиты – IP67), несложно представить, почему его так активно раскупают. Но, так ли все хорошо обстоит на самом деле? Чтобы выяснить этот, несомненно, очень важный момент, были отобраны десять ресурсов из Сети, которые содержат про этот эхолот отзывы наиболее содержательного характера

Общее

Многие рыболовы отмечают, что данная модель имеет почти полное сходство с предшествующей моделью того же производителя, которая имела маркировку Elite. Внешнее сходство действительно феноменальное. Экраны имеют одинаковый размер, кнопки управления расположены идентично. Функциональные возможности приборов имеют абсолютное сходство. Вся внешняя разница – в размещении надписей и в их содержании. Существуют два принципиальных различия между приборами: – Серия Elite уже снята с производства, а серия Hook активно предлагается покупателям по всему миру; – Приборы серии Elite имели меньшую цену. Эхолот Lowrance Hook 4x появился на рынке в 2016 году и зарекомендовал себя, как простой в обращении, надежный прибор.

Другие характеристики эхолота

Модель данного эхолота оснащена водонепроницаемой защитой со стандартом ipx7, что говорит нам, что устройство устойчиво к высокой влажности, брызгам и кратковременном погружении в воду. Но опять же, если Вы рыбачите в соленой воде, Вам стоит быть более аккуратными и внимательными.

Данный эхолот не имеет слотов для карт памяти, но он оснащен встроенной памятью, что даёт нам возможность с помощью функции TrackBack записывать эхограммы и просматривать их потом. Но эта модель эхолота оснащена портом NMEA 0183.

Так же эхолот оснащен еще двумя интересными технологиями – это Depth Alarm, A-Scope, Bottom Lock и Fish ID. В этом устройстве возможно разделение экрана на три отдельные панели.

Особенности модели и дополнительные функции

Это эхолот-картплоттер с встроенным GPS. Устройство способно запоминать маршруты, перспективные точки и прочие подобные места, давая возможность вернуться точно в то же место на следующий раз.

Среди прочих особенностей эхолота стоит отметить:

• Технологию Advanced Signal Processing, суть которой – автоматическая регулировка настроек датчика. Она обеспечивает максимально подходящие режимы работы датчика в конкретных условиях без вмешательства рыболова.
• Устройство имеет встроенный датчик температуры, а также может издавать звуковые сигналы в случае обнаружения рыбы или при достижении плавательным средством заданной глубины.
• Меню полностью русифицировано, что позволяет быстро настроить 4x mid high downscan.
• Как у большинства подобных устройств имеется функция Fish ID, которая выводит информацию об обнаруженной рыбе на экран в виде соответствующих значков.
• У эхолота есть разъем для подключения карт памяти, что позволяет записывать и хранить большое количество картографических данных с указанными уловистыми точками или обнаруженными перспективными местами для рыбалки.

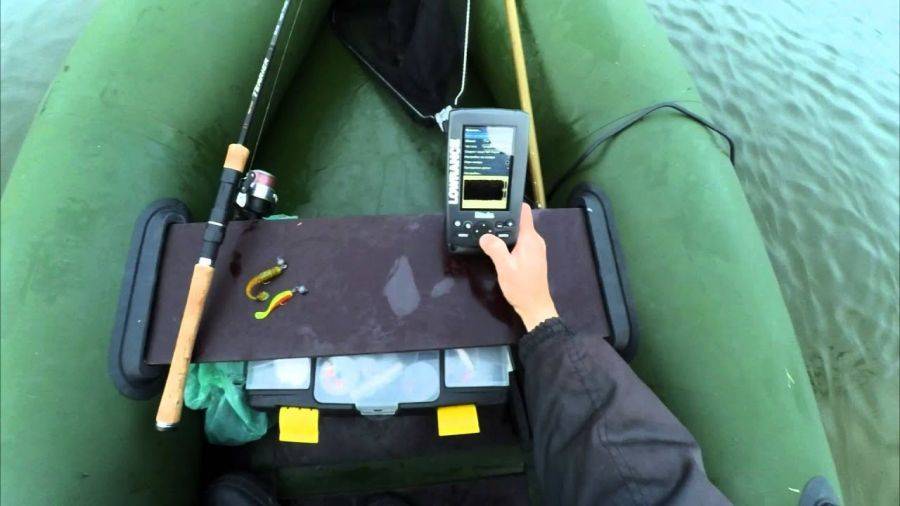

Особенно ярко преимущества использования качественного эхолота раскрываются на спиннинговой рыбалке с лодки

Многие рыболовы также отмечают простоту устройства. Для того чтобы его собрать и подготовить к работе, если есть опыт использования подобных приборов, можно даже не смотреть в инструкцию. Все понятно на интуитивном уровне.

Эхолот Лоуренс Хук 3х

Также Lowrance Hook 4x имеет возможность выбора как используемого языка, так и единиц измерения. Если английский язык для многих не является серьезной проблемой, то ориентироваться на футы для подавляющего большинства рыболовов крайне неудобно. Возможность перейти на метрическую систему – несомненный плюс.

Среди недостатков некоторые рыболовы называют недостаточную для яркого солнечного дня яркость экрана (существует мнение, что в солнечную погоду экран сильно бликует), а также его ограниченную защиту от влаги, несмотря на то что эхолот считается влагозащищенным. Есть и еще одно замечание к экрану – многие рыболовы считают, что эхолот существенно выиграл, если бы диагональ дисплея была хоть на 1 дюйм больше.

Улучшенный поиск рыбы

• автоматическая настройка Lowrance ASP (Advanced Signal Processing — расширенная обработка сигнала) для отображения наилучшего качества картинки практически при любых состояниях воды;
• функция Grayline улучшает просмотр разделенных целей и определяет состав/твердость дна;
• Lowrance Advanced Fish I.D. (усовершенствованная функция распознавания рыбы) — символы рыбы с FishTrack — функцией определения глубины до каждой цели;
• автоматическое отслеживание диапазона глубины с быстрым обновлением экрана;
• автозум эхограммы дна для маркировки целей;
• выбор режима глубоководье, мелководье и сигнал определения рыбы.

Мембрана

Лучшие зимние костюмы для рыбалки изготавливаются из мембранных материалов. Это внешнее покрытие с микропористой структурой, которая выводит лишнюю влагу наружу. Такой материал отличается водостойкостью и ветроустойчивостью. В сумме с термобельем и флисовым костюмом такое снаряжение за счет парциального давления внутри полностью выводит наружу испарения от тела, влагу и пот

Кожа остается сухой, что важно при нахождении на морозе

Качественные мембранные изделия для рыбалки дороги, но того стоят. Особенно это актуально для активной ходовой ловли в холодное время года. Более дешевый вариант для рыбалки –  недышащие беспоровые синтетические материалы. Такие костюмы должны иметь вентиляцию в подмышечной области, иначе зимой превращаются в парилку. Gore Tex (гортекс) – лучший, крепкий, износоустойчивый представитель воздухопроницаемых мембран для верхней одежды, применяется для профессионального туристического и военного снаряжения.

Принцип работы мембраны Gore Tex

Особенности модели и дополнительные функции

Это эхолот-картплоттер с встроенным GPS. Устройство способно запоминать маршруты, перспективные точки и прочие подобные места, давая возможность вернуться точно в то же место на следующий раз.

Среди прочих особенностей эхолота стоит отметить:

• Технологию Advanced Signal Processing, суть которой – автоматическая регулировка настроек датчика. Она обеспечивает максимально подходящие режимы работы датчика в конкретных условиях без вмешательства рыболова.
• Устройство имеет встроенный датчик температуры, а также может издавать звуковые сигналы в случае обнаружения рыбы или при достижении плавательным средством заданной глубины.
• Меню полностью русифицировано, что позволяет быстро настроить 4x mid high downscan.
• Как у большинства подобных устройств имеется функция Fish ID, которая выводит информацию об обнаруженной рыбе на экран в виде соответствующих значков.
• У эхолота есть разъем для подключения карт памяти, что позволяет записывать и хранить большое количество картографических данных с указанными уловистыми точками или обнаруженными перспективными местами для рыбалки.

Особенно ярко преимущества использования качественного эхолота раскрываются на спиннинговой рыбалке с лодки

Многие рыболовы также отмечают простоту устройства. Для того чтобы его собрать и подготовить к работе, если есть опыт использования подобных приборов, можно даже не смотреть в инструкцию. Все понятно на интуитивном уровне.

Также Lowrance Hook 4x имеет возможность выбора как используемого языка, так и единиц измерения. Если английский язык для многих не является серьезной проблемой, то ориентироваться на футы для подавляющего большинства рыболовов крайне неудобно. Возможность перейти на метрическую систему – несомненный плюс.

Среди недостатков некоторые рыболовы называют недостаточную для яркого солнечного дня яркость экрана (существует мнение, что в солнечную погоду экран сильно бликует), а также его ограниченную защиту от влаги, несмотря на то что эхолот считается влагозащищенным. Есть и еще одно замечание к экрану – многие рыболовы считают, что эхолот существенно выиграл, если бы диагональ дисплея была хоть на 1 дюйм больше.

Датчик эхолота

Для начала разберем самый главный элемент эхолота – датчик. В линейке Lowrance HOOK-4 Mid/High/DownScan он поддерживает практически все новейшие технологии.

CHIRP повышает качество сигнала и снижает шумы. Принцип ее работы состоит в том, что CHIRP Sonar отправляет сигналы на нескольких разных частотах в каждом цикле, а не на одной, как в обыкновенных сонарах. Достоинства датчиков CHIRP в сравнении с классическими значительны:

•  подробная детализация дает возможность проанализировать строение дна, различать любую рыбу, мелкую приманку, близко расположенные объекты и подводные препятствия;
• уменьшенное количество посторонних шумов на эхограмме позволяет отсекать ненужную информацию и сосредоточиться на главном.

Функция DownScan Imaging применяется для передачи четкой контрастной картинки дна водоема. Она незаменима в том случае, когда эхолот требуется прежде всего для получения полной информации о строении дна.

Технология DownScan Overlay сочетает в себе функции CHIRP и DownScan. Для более четкого выделения рыбы на окружающем ее фоне DownScan Overlay накладывает картинки на данные сонара. При этом выдается максимально детализированные объемные изображения подводного мира, которые невозможно получить, используя эти функции отдельно и тем более, с простым сонаром.

Эхолот в зависимости от режима работы использует четыре частоты:

•  83/200 кГц при использовании функции CHIRP соответственно с лучами 60 и 20 градусов;
• 455/800 кГц в режиме DownScan Imaging создавая лучи в 57 и 38 градусов.

Значительно расширяет возможности эхолота совместимость CHIRP Sonar с трансдюсером HDI Skimmer и рядом других моделей трансдюсеров. Она позволяет синхронно просматривать ряд диапазонов сонара с одного трансдьюсера, еще более качественно изучать дно и находить лучшие места для ловли.

Датчик

Эхолот Lowrance Hook 4 оснащен датчиком, поддерживающим все передовые технологии.

Технология CHIRP, или Compressed High-Intensity Radiated Pulse, подразумевает то, что эхолот издает не один импульс, а серию. При этом каждый импульс в серии – со сдвигом по частоте. Это обеспечивает высокую защищенность от помех и гораздо большую детализацию рельефа дна по сравнению с более дешевыми моделями.

Функция DownScan, которая также доступна для этого датчика, информативна при активном поиске рыбы, ведь в таком режиме эхолот генерирует довольно узкий импульс, и в случае, если лодка находится на одном месте, большое количество рыбы может попросту не попасть в луч.

Вариант DownScan Overlay – это сочетание CHIRP и DownScan, что позволяет получить на экране максимально детальную картину того. Это происходит на дне и в толще воды. При этом наличие функции разделения экрана позволяет выводить как наложенное друг на друга CHIRP и DownScan изображение, так и вывести каждый вариант раздельно.

Частоты датчика зависят от режима работы – 83/200 кГц в режиме CHIRP, с углами расхождения луча 60 и 20 градусов, и 455/800 кГц при активированном режиме DownScan Imaging. Захват лучей в таком случае 57 и 38 градусов.
