В начале сентября этого года я стал счастливым обладателем эхолота Raymarine Dragonfly 6. Игрушка не из дешевых, поэтому решил поделиться своими мыслями и впечатлениями после полутора месяцев эксплуатации.

Первым эхолотом я обзавелся достаточно давно, практически сразу как появилась лодка и мотор. Начинал с самой простой и дешевой ч/б пираньи от Hummingbird. Ничего кроме показаний глубины и перепадов рельефа я от нее не ждал, и с этим она справлялась на твердую пятерку. Долгое время она служила мне верой и правдой, пока не умерла от попадания влаги внутрь. Тогда и встал вопрос о покупке нового эхолота. А так как отношение и подход к рыбалке за прошедшее время у меня сильно изменились, я стал заглядываться на более продвинутые приборы. Мне хотелось уже не просто ловить рыбу, но лучше понимать почему она клюет именно здесь и сейчас. Видеть структуру дна, точно определять наличие каких-то подводных аномалий (коряг, камней, растительности и т.п.), находить скопления кормовой рыбы.

И вот начались муки выбора. Как всегда, найти надо было что-то с лучшим соотношением цена/качество и под свой бюджет. В итоге выбор пал на эхолот Lowrance Mark-5x DSI. Морально я был готов и на более дорогие модели, рассматривал варианты эхолотов с GPS, но начитавшись советов на форумах, решил сэкономить и взять довольно простую модель. И, меня постигло полное разочарование. Друзья, не наступайте на мои грабли! Если у вас есть возможность взять хороший цветной эхолот со встроенным GPS, берите его и радуйтесь жизни. Такое впечатление, что люди, которые раздавали советы на форумах, не понимают о чем они говорят. Ниже я разберу по пунктам и покажу, почему это так, на примере моего нового цветного Raymarine Dragonfly 6 со встроенным GPS приемником.

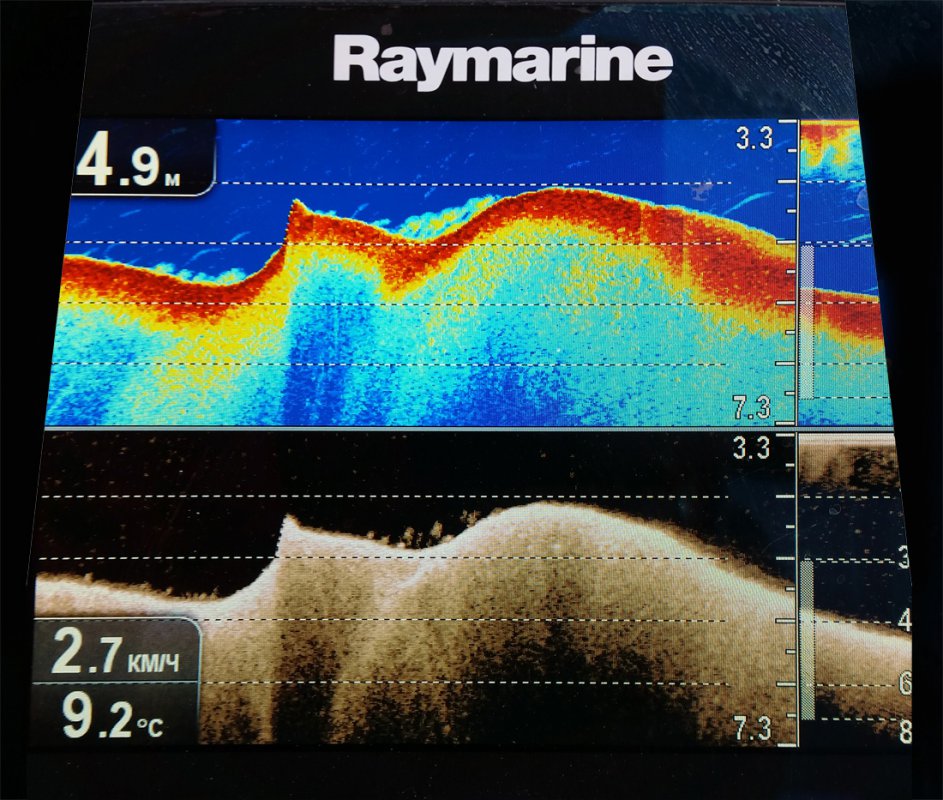

Цветной экран

Значительно лучше и информативнее черно-белого. Я неоднократно видел утверждения, что картинка в яркий солнечный день на цветном экране эхолота засвечивается, а на черно-белом нет. Может для каких-то старых эхолотов это было и так, но сейчас делают прекрасные цветные экраны, которые не засвечиваются на солнце, а информативность цветного экрана гораздо выше. Ниже фотография с моего эхолота в солнечный день. Я специально выбрал фото с рыбой у дна. А в конце статьи будет видео, снятое с эхолота в солнечную погоду, вы сами увидите как все прекрасно видно, причем под любым углом к экрану эхолота.

Размер экрана

Тут все ясно – чем больше тем лучше. У Dragonfly 6 экран 5.7 дюйма. Я поначалу переживал, что эхолот может оказаться слишком большим для ПВХ лодки размером 340, но нет, проблем с размером нет, можно было и 7 дюймов брать. По габаритам стрекоза 6 почти не отличается от моего лорика Mark-5x DSI с черно-белым экраном. Но, даже маленький цветной экран все равно лучше, чем большой черно-белый, поэтому при выборе между 5 дюймовым ч/б экраном и 4 дюймовым цветным, выбирайте цветной.

Встроенный GPS

Я встречал рассуждения, что якобы лучше завести отдельный GPS прибор, чем переплачивать за эхолот со встроенным GPS. Если вы собираетесь ходить за грибами, то так и делайте. А вот на рыбалке встроенный GPS потрясающе удобная вещь. Зайти на отмеченную ранее точку без проблем можно и с обычным навигатором, но отметить перспективную точку на пройденном рельефе можно только, если GPS встроен в эхолот. Сколько раз у меня было – во время поиска мест или перехода вижу на эхолоте перспективное место (небольшой пупок, коряжку, ямку), останавливаюсь, разворачиваюсь и не могу его найти второй раз. Если в эхолот встроен GPS приемник, про эту проблему можно забыть.

Питание

При первом использовании Lowrance Mark-5x DSI я был шокирован тем, как он жрет батарею. Питания, которого мне хватало на пол сезона с пираньей, ушло за неполный день рыбалки с лориком. При переходе на Dragonfly 6 я ожидал чего-то такого же, но все обошлось, и я пользуюсь тем же li-ion аккумулятором на 5 ампер-часов, мне его хватает на полный день рыбалки, также как это было с лоуренсом. Субъективно, я не заметил какой-то разницы в потреблении, хотя у стрекозы цветной экран большего размера, GPS и более продвинутая система эхолокации.

Вывод такой. Как только вы берете эхолот с модными системами сканирования типа dsi, downVu, DownVision и т.п. готовьте мощный аккумулятор. Независимо от размера и цветности экрана эхолот будет потреблять немало энергии.

Raymarine in the News

PRODUCT NEWS | PRESS RELEASE

Monte Carlo Yachts Becomes First Yacht Builder to Feature Raymarine DockSense Alert

FLIR Systems, Inc. announced today its Raymarine brand has collaborated with luxury yacht builder Monte Carlo Yachts to be the first to factory install Raymarine DockSense Alert on their new yacht, the Monte Carlo MCY 76 Skylounge.

PRODUCT NEWS | CUSTOMER TESTIMONIAL

Raymarine Helps Weather A Storm

Raymarine customer, Barry Stedman has sent us this incredible account of how his Raymarine autopilot saved the day in some incredibly challenging conditions sailing from the Bahamas to South Carolina, read his story…

PRODUCTS | PRESS RELEASE

FLIR Introduces Raymarine Axiom+ Multifunction Navigation Displays and New Electronic Chart Catalog

FLIR Systems (NASDAQ: FLIR) announced today Raymarine Axiom+, a powerful series of multifunction displays (MFDs) for anglers, cruisers, and sailors, plus updated Raymarine LightHouse Charts cartography, bringing new levels of clarity and control to marine navigation.

PRODUCTS | TIPS & Tricks

Ready for Spring – Webinar

Watch our online webinar and learn how to get ready for the boating season. Raymarine product experts give top tips to ensure your system is ready for the water.

AMBASSADOR | PRODUCTS

Arctic Adventure Sailing with Ambassador Juho Karhu

The sailor is Juho Karhu, and the boat a 1986 Beneteau Idylle 11.50 named Sylvia. For the past year and a half, they have been cruising the waters north of the Arctic Circle, at times accompanied by friends. Sylvia is his golden ticket to sail, kitesurf and ski in some of the remotest spots on the planet.

PRODUCT NEWS | EVENTS

Raymarine DockSense Alert Technology to be Available on Select 2021 Boston Whaler Boat Models

Boston Whaler, the leading manufacturer of unsinkable family fishing boats, has announced plans to offer the Raymarine DockSense Alert system as a factory-installed option on select 2021 model-year boats beginning later this year.

PRODUCT NEWS

Raymarine and CZone Collaborate to Offer Integrated Digital Switching Solutions

FLIR Systems, Inc. (NASDAQ: FLIR) announced today its Raymarine Axiom multifunction display (MFD) line is compatible with CZone digital control and monitoring systems. The collaboration enables boat builders and system integrators to deliver custom CZone digital switching solutions with rich graphical interfaces controlled through Raymarine’s line Axiom MFDs.

PRODUCT TESTING

How Raymarine gets the drop on other test facilities

Our tour of Raymarine’s Environmental Test Centre concludes with drop testing, power supply testing and a range of procedures devised to establish a product’s resistance to radiated electromagnetic fields

Аксессуары для эхолотов Raymarine Dragonfly

ФотоАртикулОписаниеЦена
R70674 Raymarine Raymarine Ice Fishing Battery and Charger Аккумулятор с зарядным устройством 5 375 руб подробнее
A80329 Raymarine CPT-80/CPT-120 High Speed Fairing Высоко-скоростной обтекатель для датчика CPT-80/CPT-120. 9 250 руб подробнее
A80372 Raymarine Sun Cover for Dragonfly 7 when bracket mounted Защитная крышка для эхолота Dragonfly 7 (на кронштейн) 4 000 руб подробнее
A80348 Raymarine Dragonfly-7 Pro Suncover (flush mount only) Защитная крышка для эхолота Dragonfly-7 PRO (под врезку). 1 750 руб подробнее
A80367 Raymarine Dragonfly 4 & 5 Suncover (flush mount only) Защитная крышка для эхолотов Dragonfly 4 & 5 (под врезку). 1 750 руб подробнее
A80371 Raymarine Sun Cover for Wi-Fish, Dragonfly 4 & 5 when bracket mounted Защитная крышка для эхолотов Wi-Fish, 4 & 5 (на кронштейн) 3 500 руб подробнее
R70376 Raymarine Dragonfly 5m Power cable 1.5m Кабель питания для картплоттера Dragonfly 5M. 4 625 руб подробнее
A80580 Raymarine Dragonfly Ice Fishing Kit (Bag, Battery, Charger, Mount, Transducer & Float) Комплект Dragonfly Ice Fishing Kit (сумка, АКБ, зарядное устройство, кронштейн, датчик с поплавком). 21 125 руб подробнее
A80366 Raymarine Dragonfly 4 & 5 Flush Mounting Kit Комплект для установки дисплеев Dragonfly 4 & 5 в панель. 4 625 руб подробнее
A80347 Raymarine Dragonfly-7 Pro Flush Mounting Kit Комплект для установки дисплея Dragonfly-7 PRO в панель. 5 750 руб подробнее
R70375 Raymarine Bracket Dragonfly 4/5/7 & Wi-Fish (unit) Крепление дисплея Dragonfly 4/5/7/Wi-Fish. 4 625 руб подробнее
A80330 Raymarine CPT-DV / CPT-DVS Trolling Motor Mount Крепление транцевого датчика CPT-DV / CPT-DVS на троллинговый мотор. 3 500 руб подробнее
R70439 Raymarine CPT-DV / CPT-DVS Transom Mount Крепление транцевого датчика Raymarine CPT-DV или CPT-DVS 2 875 руб подробнее
R70672 Raymarine Raymarine Ice Fishing Mount Кронштейн 6 000 руб подробнее
R70673 Raymarine Raymarine Ice Fishing Float and Clips Поплавок для датчика 1 125 руб подробнее
R70671 Raymarine Raymarine Ice Fishing Bag Сумка Ice Fishing 3 750 руб подробнее


История и достижения компании

В 1923 году компания представила свой первый эхолот – Raytheon. С этого момента компания наладила выпуск этой модели. В 1974 году инженеры компании приступили к разработке рулевого автопилота, а в следующем году эхолот компании (Autohelm) получил первую премию за дизайн. В середине восьмидесятых годов прошлого столетия автопилоты Raymarine уже использовали цифровые технологии управления системой, а к концу 80-х данные передавались с помощью системы связи по протоколу SeaTalk.


Эхолоты Raymarine

Приборы и устройства Raymarine отмечены многими наградами в области морской электроники. Наиболее заметными наградами были премии Best In Show Award от NMEA (Национальная Ассоциация Морской Электроники) в 2004 году за мультидисплеи С-серии и в 2005 году за многофункциональные дисплеи Е-серии. В 2006 году NMEA присудила премию «Лучшее навигационное устройство» многофункциональному дисплею E120. Сразу две награды получили приборы компании в 2007 году: «Лучший автопилот»- ST8002 и Best In Show Award – морская радиостанция Ray218. Но самое главное достижение это инновационные мультидисплеи серии e7D, которые совершили прорыв в области морской электроники в 2011 году.

Морское судовое навигационное оборудование компании заслужено пользуется популярностью у судовладельцев, капитанов и считается одним из лучших в мире.

Лучшая рыболовная электроника становится доступной благодаря Raymarine

Измените свое представление о подводном мире и ловите больше рыбы с эхолотами Dragonfly 4 или Dragonfly 5. работающими по технологии широкочастотного излучения сигналов CHIRP DownVision .

С эхолотами Dragonfly просто обнаружить рыбу и рассмотреть объекты находящиеся на дне, благодаря фотореалистичному качеству изображения.

Цветные экраны высокой четкости адаптированы для использования при любой погоде и обеспечивают четкое изображение с широкими углами обзора.

Используя подлинную технологию широкочастотного излучения CHIRP, датчик эхолотов Dragonfly посылает в воду больше сигналов. Получая и анализируя большее количество отраженных сигналов в разном спектре, Dragonfly обеспечивает более высокую детализацию структуры дна, и распознавание большего количества рыбы с уникальной четкостью.

Меню эхолота на русском языке.

Основные характеристики эхолота

Сонар оснащен протоколом связи Wi-Fi, благодаря чему его можно синхронизировать со смартфоном или планшетом. Изображения с эхолота можно передавать на экран мобильного устройства через бесплатное приложение Wi-Fish. Доступно для операционных систем iOS и Android.

Модель оснащена технологией DownVision. Она позволяет рассмотреть дно под судном в фотографическом качестве. Рыбопоисковый эхолот отличается высоким разрешением изображения, использует CHIRP-технологию. Двухканальный датчик обеспечивает детальную съемку дна для точного определения нахождения рыбы. Для функционирования в режиме картплоттера предусмотрена антенна для GPS-навигации.

Основные особенности Raymarine Dragonfly 7 Pro:

  • точные измерения температуры благодаря встроенному датчику;
  • встроенный приемник GPS для определения местоположения;
  • картография CMAP, Navionics;
  • совмещение рыбопоисковых и ультразвуковых свойств позволяет определять расположение косяков рыбы или отдельных особей, сканировать рельеф дна;
  • простой интерфейс для быстрого управления;
  • экран разработан на технологии Optical Bonding, это обеспечивает высокую яркость и контрастность изображения;
  • фотореалистичное изображение структуры дна благодаря технологии CHIRP DownVision;
  • наличие поворотно-наклонного кронштейна для простого снятия дисплея.

Сонар подходит как профессиональным рыбакам, так и любителям. Он отличается простотой в эксплуатации и понятным меню. Функции картплоттера и эхолота можно переключать между собой или совмещать.

Для обновления программного обеспечения и загрузки карт предназначен слот для карт типа MicroSD. Проводные порты не установлены. Питание осуществляется от 12-вольтного внешнего источника.

Как пользоваться?

Работа эхолотов компании, входящей в перечень лидеров мирового рынка, редко вызывает нарекания. Среди важных рекомендаций можно отметить разве что моменты, связанные с настройкой и установкой оборудования. Их лучше изучить подробнее, особенно начинающему рыболову.

К примеру, во время использования излучения в частотах CHIRP возможно создание помех для другого оборудования, работающего в том же диапазоне. Если это необходимо, можно на время отключить подачу сигналов. Для этого кратковременным нажатием на кнопку питания нужно открыть меню эхолота, выбрать желаемую опцию.

Обновление ПО

Необходимость актуализации программного обеспечения в эхолоте часто пугает любителей лова. На практике это не так уж и сложно. Главное – убедиться, что техника подключена к стабильному источнику питания, не отключится в самый ответственный момент. Порядок действий.

  • На чистую microSD карту объемом 1-32 Гб с официального сайта производителя загружается архив ПО. Нужно убедиться, что выбрана последняя версия. Архив распаковывается на ПК.
  • Карта памяти вставляется в соответствующий слот выключенного эхолота.
  • Прибор подключается к питанию. Нужно дождаться запуска процесса обновления ПО. По его завершению эхолот выключится.
  • Извлечь карту памяти из компьютерного блока.

Включить эхолот. Убедиться, что в нижнем правом углу загрузочного экрана присутствуют данные о нужной версии программного обеспечения.

Сброс до заводских настроек

Перед продажей или в некоторых других случаях эхолоты Raymarine требуется вернуть в исходное состояние. Снова сделать устройство таким же, как в момент схода с конвейера, удалить точки, треки, другие метки из памяти прибора можно, воспользовавшись простой инструкцией. Важные данные можно предварительно скопировать на внешние носители, а затем перенести в другой эхолот. Сделать сброс до заводских настроек можно программным путем.

  • Войти в режим «Инструменты».
  • Выбрать «Параметры системы».
  • Войти в пункт «Техобслуживание».
  • Выбрать один из пунктов. «Сброс настроек» удалит только изменения, внесенные пользователем. Точки и треки сохранятся. «Сброс настроек и данных» обеспечит полное удаление содержимого устройства.

Альтернативой программному пути может стать аппаратный. Кнопочный сброс осуществляется только после включения питания. Дождавшись появления логотипа на дисплее, нужно зажать и удерживать клавишу «вкл. /выкл.» до момента, пока не появится специальное меню в виде белого текста на черном фоне. Здесь нужно выбрать пункт «Reset FLOB and bluetooth», затем однократно нажать на кнопку включения.

В следующем видео вас ждет подробный обзор и сравнение эхолотов Raymarine Dragonfly 4DVS, 4PRO и 5PRO.

Удобное Крепление

Эхолоты Dragonfly 4 и 5 оснащены компактным шарнирным креплением дисплея, обеспечивающим простую установку эхолота практически в любом месте.

Дешёвый эхолот новинка Raymarine Dragonfly 4dv.

aver.ru → Новинки → Дешёвый эхолот новинка Raymarine Dragonfly 4dv.

Raymarine Dragonfly 4dv – хорошая новинка среди недорогих эхолотов для рыбалки и отдыха на воде. Данный аппарат характеризуется весьма привлекательным соотношением качества эхолокации и выводимого изображения к цене. После профи эхолотов Dragonfly 6 и Dragonfly 7 известная своими приборами для рыбалки и навигации Raymarine порадовала и обычных рыбаков. Вышла целая 4 и 5 серия. Dragonfly 4dv самый дешёвый из них.

Те, кто ищет себе эхолот оценят эту бюджетную новинку — Dragonfly 4dv. Ведь не секрет, что многие рыбаки имеющие катера и лодки хотели бы иметь у себя эхолот, но цены, тем более при текущих валютных курсах в рублях «кусаются». Пользоваться данным агрегатом приходится не так часто, а хотелось бы получше и подешевле.

Сразу о цене. Цена на Raymarine Dragonfly 4dv от 12 465 рублей в магазинах РФ или от 201$ на ebay и аналогичных площадках.

Полная комплектация — от монитора и датчика, до кабеля и креплений на транец. Гарантия – 1 год.

Сохранив как у профессиональных предшественников разрешение и прекрасную визуализацию дна и рыбы (подводных объектов) этот эхолот без GPS- картплоттера и всяких редко используемых наворотов. Именно поэтому он не дорогой. Данный эхолот интересен для небольших водоёмов и при использовании с небольших маломерных судов (катеров и лодок).

Фактически улучшенная картинка и понятное управление LightHouse II. Яркая картинка (1500 nit) прекрасно разбираема ночью и на ярком солнце. Глубина до 183 метров.

Какая технология сканирования используется? CHIRP Down Vision. В отличии от предыдущих поколений одночастотных (50, 77, 83, 200 КГц) это многочастотные сканирующие импульсы. Небольшой угол обзора по направлению движения лодки и широкий угол поперёк. Детализация как подводных обьектов и растительности как на фотографии.

Есть модели подороже — «dvs» и «pro», так вот они совмещают с CHIRP Down Vision стандартный CHIRP. Есть подороже с wi-fi, GPS, карт плоттерами. Кстати, Dragonfly переводится как стрекоза.

Основные характеристики Dragonfly 4dv.

Дисплей WQVGA — 4, 3 дюйма (10, 9 см) с разрешением 480 x 272. 16: 9.

Технология эхолота — CHIRP DownVision. Глубина от 0, 6 до 180 метров. Мощность — 3 Вт.

Сенсор температуры в датчике.

Водонепроницаемость: IPX 6 и IPX 7.

Питание: 12 V (10, 8-15, 6 V).

Поддержка русского языка.

Автоматическая настройка под условия.

Температура работы: от 0 до + 55 градусов Цельсия.

Длина кабеля: 4 метра (в комплекте).

В комплекте крепление на транец трансдьюсера и наклонно поворотное для дисплея.

Хороший эхолот для небольших маломерных судов и обычных рыбаков по небольшой цене Raymarine Dragonfly 4dv.

Raymarine Dragonfly-4 DVS

  • -Тип. эхолот
  • -Расположение корпуса. стационарное
  • -Влагозащищенный корпус. Есть
  • -Класс влагозащиты. IPX7
  • -Трансдьюсер. в комплекте
  • -Крепление трансдьюсера. универсальное
  • -Частота первого луча. 200 кГц
  • -Количество лучей. 2
  • -Частота второго луча. 350 кГц
  • -Длина кабеля трансдьюсера. 6 м

Список магазинов

Краткий обзор

Цветные мониторы данных устройств имеют качественное разрешение и большой угол обзора. А широкочастотное излучение в датчике передает большое число сигналов. Dragonfly воспроизводит поверхность дна в качественной детализации. Меню прибора представлено на русском языке.

С методом CHIRP DownVisionTM можно рыбачить:

  1. На мелководье.
  2. На глубине до 180 метров.

Сигнал будет удерживаться даже при быстром движении лодки.

Метод Optical Bonding дисплеев эхолотов продлевает время функционирования монитора как при плохих условиях погоды, так и при ярком излучении солнца.

Воздушный промежуток между стеклом, находящимся на панели спереди прибора, и ЖК-модулем заполнен особой смесью. Он защищает дисплей и предотвращает:

  • запотевание;
  • потерю отображения данных.

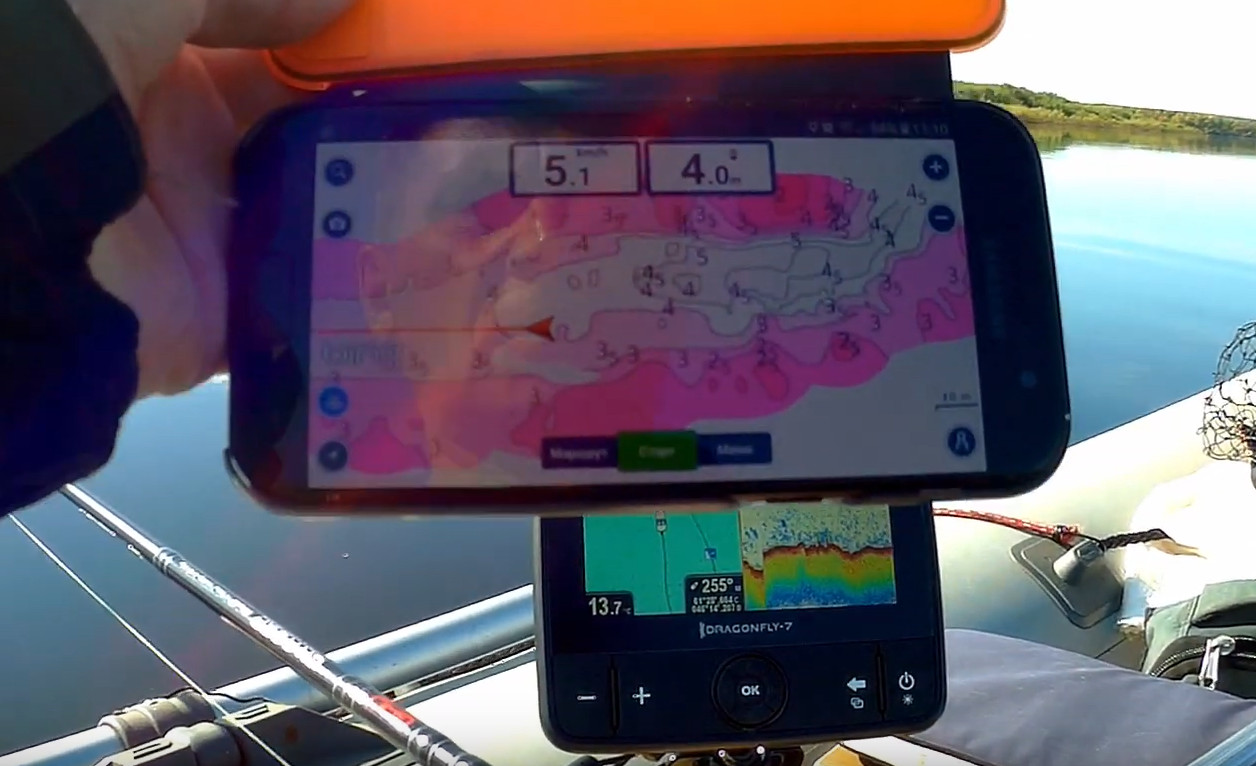

С помощью беспроводной сети можно выводить данные online как на смартфоны, так и на планшетные компьютеры. Чтобы прибор правильно функционировал нужно загрузить специальное приложение Wi-Fish.

Карты модификации содержат ГЛОНАСС/GPS приемник с 72 каналами:

  • 4PRO;
  • 5M;
  • 5PRO.

Данные эхолоты совместимы с 3 видами карт:

  1. Navionics.
  2. C-MAP.
  3. LightHouse Charts.

Метод CHIRP в устройствах излучает сигналы в диапазоне с большими частотами в любом из импульсов. При применении данной технологии повышается четкость и реалистичность данных.

Во всех модификациях Dragonfly, кроме 4DV имеются 2 версии эхолокации.

Режим CHIRP эхолота показывает местонахождение водных обитателей в весьма хорошем качестве. Крепление монитора снабжено шарнирным механизмом и позволяет легко устанавливать его в нужном месте.

Устройство Raymarine Dragonfly 4 станет незаменимым помощником для любого рыбака, а его качественное отображение и весьма четкая картинка сделают процесс охоты еще интересней и доставит массу удовольствий.

Виды эхолотов

Перед тем как выбрать эхолот, нужно определить, какие бывают виды этих устройств и чем они отличаются друг от друга. Рыбаки, которые часто используют такие приборы, разделяют их на 4 большие категории в зависимости от варианта использования.

Классификация эхолотов:

  1. Береговые. Устройства этого типа являются наиболее простыми и дешёвыми. Они подходят для ловли с берега и помогают рыбакам искать наиболее крупные скопления водных обитателей. Кроме этого, такие приборы умеют находить ямы и перекаты, а также определять характеристики дна водоёма. Среди особенностей конструкции береговых моделей выделяют компактность, а из числа характеристик – большой угол обзора.
  2. Лодочные. Приборы этого вида являются наиболее популярными у любителей и профессионалов. Они позволяют сканировать большие участки дна водоёма, находить места скопления рыбы и предупреждать пользователя о наличии различных опасностей. Кроме этого, такие устройства обладают рядом дополнительных функций, которые выбираются в зависимости от потребностей рыбака.
  3. Универсальные. Наиболее новыми, но при этом и дорогими, являются универсальные эхолоты. Они обеспечивают трёхмерную визуализацию дна водоёма не только в месте применения прибора, но и в радиусе 30-50 м от него. Кроме этого, устройства обладают прекрасной детализацией, боковым сканированием, возможностью использования в ночное время суток и множеством других полезных опций.
  4. Зимние. Эхолоты этого вида используют для изучения толщи воды в месте расположения лунки. Из-за этой особенности данные приборы обладают минимальным углом обзора, но отличаются неплохой детализацией и качественным отображением структуры дна. Кроме этого, устройства имеют морозостойкий корпус, который не боится воздействия очень низких температур.

Обзор видов

Картплоттер для рыбалки от компании Raymarine стоит недешево, но вполне оправдывает свою высокую цену превосходными техническими характеристиками. Для каждого вида ловли используются свои модели, отличающиеся диапазоном рабочих температур и производительностью.

Береговые

Эхолоты-картплоттеры для рыбалки с берега компания Raymarine не выпускает. Но для этих целей вполне подходят решения в категории «черный ящик». Такие эхолокационные модули хорошо совместимы с навигационными дисплеями бренда, их можно дополнять разнообразными типами датчиков. Эти варианты можно комбинировать с другими типами эхолокаторов.

Лодочные

Самые популярные решения — эхолоты-картплоттеры Dragonfly серии PRO с фотографическим качеством изображения. Основное различие в моделях серии заключается в диагонали экрана — 4, 5 и 7 дюймов. Все они поставляются с модулем Wi-Fi, оснащены GPS-приемником. Самые популярные модели линейки заслуживают особого внимания.

Dragonfly 4 PRO. Самая миниатюрная модель в линейке. В комплекте все необходимые функции, включая Wi-Fi и навигационную систему GPS/ГЛОНАСС. Четкость и детализация изображения идеальны даже с диагональю 4,3 дюйма.

Интересным решением является и эхолот-картплоттер модели Raymarine Element 7 HV, работающий с датчиком HV-100. Модель имеет внушительный запас внутренней памяти в 8 Гб. В комплекте есть слот для карт памяти до 32 Гб, Bluetooth, Wi-Fi, поддержка навигационных систем GPS/ГЛОНАСС. Оборудование имеет повышенный уровень водонепроницаемости. Дисплей диагональю 7 дюймов обеспечивает высокую детализацию картинки, хорошую цветность. Модель не имеет функций тачскрина, обеспечивает хороший угол обзора.

Зимние

Для зимней эксплуатации подходят модели эхолотов Raymarine с указанным диапазоном температур ниже −15 градусов. В Россию в основном поставляются модели для лова с лодки, что сильно сокращает диапазон доступных вариантов.

Ассортимент компании

Ассортимент судового навигационного оборудования, изготавливаемого под брендом Raymarine, позволяет оснастить всеми необходимыми устройствами и приборами, как маломерные суда (катер, яхту, лодку), так и установить навигационную систему с несколькими постами управления на прогулочных судах и мега-яхтах. У компании за плечами долгие годы исследований и плодотворного общения с пользователями. Надежность, эффективность и качество оборудования компании достигается за счет работы команды профессионалов – высококвалифицированных специалистов и инженеров, при этом приборы просты в эксплуатации.

Оборудование Raymarine

  • навигационные дисплеи: МФД без встроенного эхолота и со встроенным эхолотом, цифровые эхолоты, эхолот GPS картплоттер,
  • эхолоты и датчики, в данную категорию относятся датчики температуры, глубины, скорости, низкопрофильные датчики,
  • автопилоты, в данную категорию входят автопилоты с беспроводным управлением, румпельный автопилот, штурвальный автопилот, дисплеи управления и т.д.,
  • индикаторные системы представлены широкой линейкой: индикаторы скорости, глубины, ветра, курсового угла ветра, датчика и ветра, датчика и индикатора глубины, два датчика и индикатор ветра и глубины,
  • система человек за бортом состоит из браслетов и базовой станции, оповещение осуществляется по беспроводной связи,
  • спутниковое ТВ позволяет принимать цифровые сигналы с европейских спутников, сигнала цифрового ТВ, спутникового телевидения НТВ, американских спутников, использование муляжей,
  • GPS/Глоннас приемники позволяют осуществлять совместное использование сигнала с обеих навигационных систем,
  • системы АIS представлены линейкой приемников, приемопередатчиков класса В, приемопередатчиков класса А,
  • тепловизионные камеры представляет модельный ряд компактных тепловизоров с пультом управления и без него,
  • видеокамеры представлены моделями для внутреннего и наружного наблюдения,
  • радиостанции представлены портативными и стационарными моделями, дополнительными трубками на второй пост управления, вторым постом для радиостанции, мегафонами, горнами для поддержания системы связи и динамиками селекторной связи.

Модельный ряд

  • Raymarine Dragonfly-4 PRO
  • Raymarine Dragonfly 6
  • Raymarine Dragonfly 7
  • Raymarine Dragonfly-5 DVS
  • Raymarine Dragonfly-5 PRO
  • Raymarine Dragonfly-4 DVS
  • Raymarine Dragonfly-4 DV
  • Raymarine A78
  • Raymarine A68
  • Raymarine A67
  • Raymarine E7D
  • Raymarine A50D
  • Raymarine A57D
  • Raymarine A98
  • Raymarine A128
  • Raymarine A97
  • Raymarine A127
  • Raymarine A77
  • Raymarine A70D
  • Raymarine E97
  • Raymarine E127
  • Raymarine C97
  • Raymarine C127
  • Raymarine DS600X
  • Raymarine DS500X
  • Raymarine DS600X W/TM
  • Raymarine DS600X W/TH
  • Raymarine DS500X W/TH
  • Raymarine DS500X W/TM
  • Raymarine C120
  • Raymarine C80

Что входит в комплект Raymarine Dragonfly 7 Pro

Raymarine Dragonfly 7 Pro продолжает линейку профессиональных эхолотов для использования в любых водоемах. Устройство отображает рельеф дна, определяет места косяков рыбы или единичных особей.

Модель поставляется в такой комплектации.

  1. Raymarine Dragonfly 7 Pro
  2. Транцевый CHIRP-датчик
  3. Кабель длиной 6 м
  4. Платформа для крепления эхолота
  5. Крепеж для датчика на транец
  6. Руководство пользователя на двух языках – английском и русском

Сонар отличается планшетным форматом корпуса. Его габариты составляют 56х154х191 мм, вес – 650 г. На фиксаторе предусмотрен специальный зажим, который защищает эхолот от падений. Для монтажа устройства в приборную панель в комплект входят болты, винты и накладки на них.

Датчик Raymarine CPT-60 – Безупречная Совместимость

Благодаря использованию эксклюзивного двухэлементного CHIRP датчика Raymarine CPT-60 обеспечиваются максимальные рабочие характеристики эхолота Dragonfly.

Разработанный специально для использования с эхолотом Dragonfly, датчик Raymarine CHIRP CPT-60 оснащен двумя излучающими элементами (двумя лучами). Один луч используется в режиме DownVision и имеет эллипсовидную форму с широким углом луча в одной плоскости 60° x 1.4°, второй луч датчика CPT-60 используется в режиме рыбопоискового эхолота и имеет конусовидную форму с углом излучения 25°.

Датчик Raymarine CPT-60 спроектирован с учетом гидродинамических свойств и обеспечивает прекрасные рабочие характеристики при работе на высокой скорости. Кроме этого у датчика CPT-60 имеется дополнительная возможность крепления на троллинговый мотор.

Сканирование в режиме DownVision

Излучатель рыбопоискового эхолота

Технические характеристики

Как выбрать?

При выборе современного эхолота Raymarine следует обратить внимание на основные параметры, имеющие важное значение для успешной эксплуатации оборудования. Среди наиболее важных моментов можно выделить следующие

  • Способ лова. Модели для определения самого рыбного места с берега и с лодки в статике и движении заметно отличаются исполнением и диапазоном контролируемого пространства. Зимние модели рассчитаны на использование в условиях низких температур.
  • Количество лучей. Двухлучевые модели обеспечивают стандартные возможности для поиска и сканирования пространства под водой. Четырехлучевые существенно расширяют диапазон контроля. С их помощью удается добиться более точного сканирования пространства под дном и по бокам лодки.
  • Рабочая глубина. У моделей Raymarine она представлена в 2 вариантах — до 275 м и до 360 м.
  • Диапазон эксплуатационных температур. Модели эхолотов бренда выпускаются в версии до −15 и до −25 градусов.
  • Наличие дополнительных опций. В зависимости от требований к оборудованию большое значение имеет наличие Wi-Fi, GPS, использование в аппарате технологии CHIRP, проводного датчика. Некоторые модели также совместимы с фирменным мобильным приложением, устанавливаемым на iOS, Android.
  • Комплектация. Большинство моделей поставляется без аккумуляторной батареи, ее приходится приобретать дополнительно.

Учитывая все эти факторы, можно с легкостью подобрать подходящий эхолот среди самых популярных продуктов Raymarine.

Эхолоты-картплоттеры Raymarine Dragonfly 4, 5 и 7

ФотоАртикулОписаниеЦена
E70293 Raymarine Dragonfly-5 PRO (CHIRP эхолот с GPS навигатором)

  • Экран с диагональю 5 дюймов (127 мм), 800х480 точек.
  • Яркая LED подсветка с экономичным энергопотреблением.
  • Структурный эхолот CHIRP DownVision.
  • Рыбопоисковый CHIRP эхолот.
  • Встроенный GPS приемник.
  • Инструкция на русском языке.
39 600 руб подробнее
E70320 Raymarine Dragonfly-7 PRO (CHIRP эхолот-картплоттер с транцевым датчиком CPT-DVS)

  • Экран с диагональю 7 дюймов (178 мм), 800х480 точек.
  • Яркая LED подсветка с экономичным энергопотреблением.
  • Структурный эхолот CHIRP DownVision.
  • Рыбопоисковый CHIRP эхолот.
  • Встроенный GPS приемник.
  • Инструкция на русском языке.
59 700 руб подробнее
E70319 Raymarine Dragonfly-7 PRO (CHIRP эхолот с GPS навигатором)

Без датчика в комплекте.

  • Экран с диагональю 7 дюймов (178 мм), 800х480 точек.
  • Яркая LED подсветка с экономичным энергопотреблением.
  • Структурный эхолот CHIRP DownVision.
  • Рыбопоисковый CHIRP эхолот.
  • Встроенный GPS приемник.
  • Инструкция на русском языке.
  • Необходимо подключение датчика CPT-DVS.
Цену уточняйте по телефону подробнее

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
