Серия Mark
Это самая простая серия эхолотов от Лоуренс, имеющая базисный набор функций, оснащённая черно-белым дисплеем. В зависимости от типа той или иной модели функции устройства могут отличаться, иногда существенно.
Внимание! Удобство классификации всех моделей Лоуренс заключается в том, что буквенно-цифровой код модели практически сразу раскрывает её предназначение и габариты. В частности, цифра в коде означает диагональ дисплея прибора в дюймах.
Lowrance Mark-5х Pro
Типичным эхолотом данной серии является Mark 5-x Pro. Данное устройство является двухлучевым эхолотом с частотами 83 и 200 КГц. Угол излучения составляет 120° и 60°. Средняя мощность эхолота составляет 300 Вт.
Эхолот Lowrance Mark-5x Pro
Прибор способен сканировать глубину до 305 м. Его датчик крепится на транец лодки. Эхолот может сканировать подводное пространство в движении. Оптимальной скоростью движения лодки является 12 км/ч.
В приборе реализованы следующие функции:
- автоматическая обработка сигнала (ASP);
- определение характера дна;
- нахождение рыбы (FishReveal) и определение расстояния до неё (FishTrack);
- функция быстрого обновления экрана (HyperScroll);
- сохранение истории показаний.
Кроме того, в функции Марк-5х входит стандартный набор по определению глубины, отображению на экране рыбы, подачи звукового сигнала в случае возникновения различных ситуаций и т. д.
Экран прибора представляет собой матрицу с разрешением 480 на 480 точек; цвет изображения – 16 оттенков серого. Имеются в наличии функции повышенной контрастности и подсветки. Рыба изображается на экране при помощи дуги.
Цена – около 300 долларов США.
Lowrance Mark-5х DSI
Мark 5x DSI представляет собой двухлучевой эхолот с частотами в 455 и 800 КГц. Углы излучения составляют 30° и 55° соответственно. В отличие от модели PRO, имеющей универсальное предназначения, данная модель более узко специализирована. Она предназначена для получения более чёткой картинки происходящего в водоёме, поэтому в ней применяется технология Down Scan Imaging.
Эхолот Lowrance Mark-5 DSI.
При использовании такого устройства изображение объектов на экране практически полностью повторяет их очертания в воде. В изображении легко угадываются не только элементы рельефа, но и водоросли, и рыба. Применение технологии DSI позволяет с максимальной точностью воспроизвести на экране все нюансы происходящего в толще воды.
Глубина сканирования составляет 76 м, скорость движения лодки при сканировании может доходить до 64 км/ч.
Аналогично модели Pro, экран Mark-5 DSI имеет разрешение 480 на 480 точек в 16 оттенках серого.
Цена модели – до 350 долларов.
Эхолоты Lowrance Hook 4x
Серия Elite Ti
Портативный беспроводной эхолот
Продвинутая линейка эхолотов/картплоттеров, выпущенная в 2016 году. Все эхолоты серии используют самые современные технологии эхолокации:
- Broadband;
- DSI;
- StructureScan;
- CHIRP.
Главное отличие данной серии от ранее выпускавшихся Элит и Хук – в наличии бокового обзора, который сал возможен благодаря применению технологии TotаlScаn. Данные эхолоты могут обмениваться информацией с другими устройствами при помощи беспроводной связи (например, WiFi).
Приборы серии Elite Ti обладают следующими характеристиками:
- цветной дисплей 5, 7 и 9 дюймов с разрешением от 800 на 480 точек (Elite-5 Ti) и выше;
- эхолот: 2D CHIRP, StructureScan (SideScan и DownScan)
- глубина сканирования: 305 м для CHIRP, 91 м для DSI и бокового сканирования;
- частота излучения: 50, 83, 200, 455 и 800 КГц;
- средняя мощность: 500 Вт;
- использование GPS;
- совместимость с картами Navionics и C-Map.

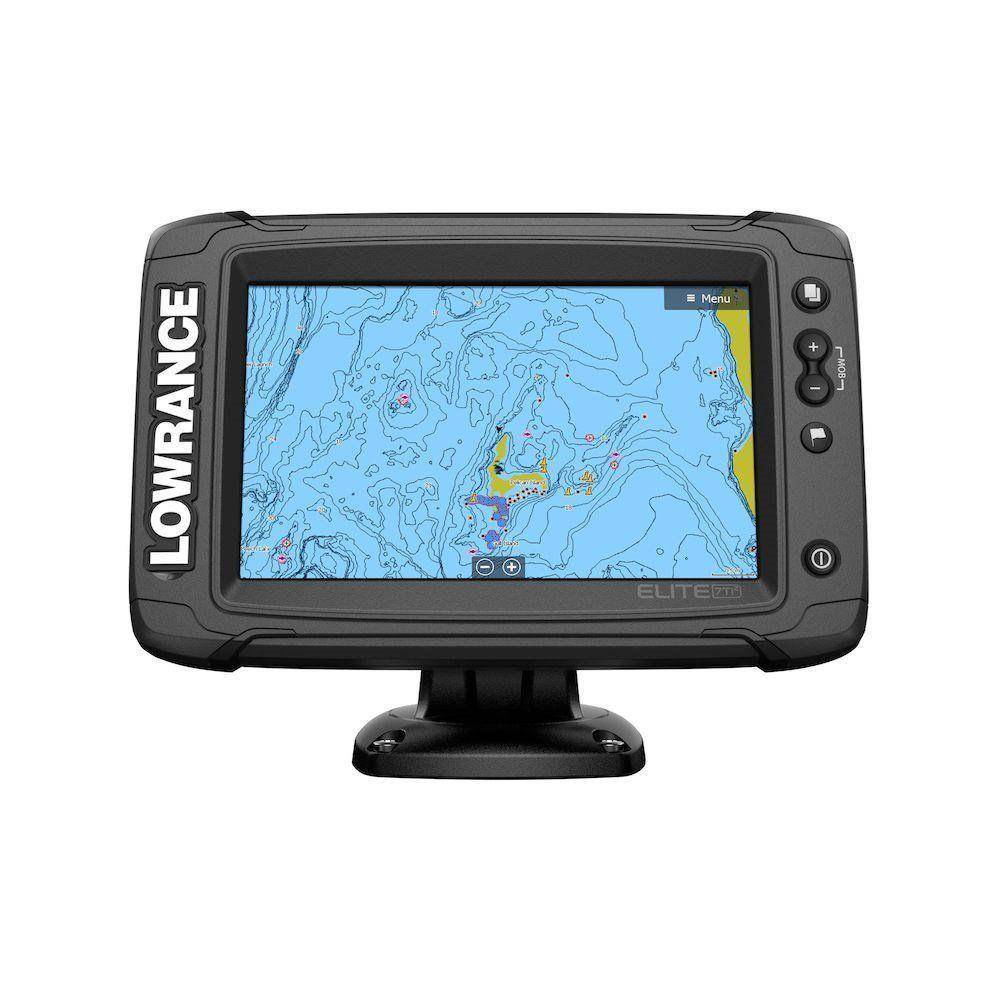

Эхолот Lowrance Elite-7 Ti.
Цена эхолотов данной серии в Москве находится в пределах от 870 (Элит-5 Ti) до 1200 (Элит-9 Ti) долларов.
Модель серии Elite-3x
В 2014 году этот производитель представил новую модель Lowrance Elite-3x, которая относится к бюджетной серии и оснащена улучшенной электрической схемой. Доступная стоимость этой модели сочетается с универсальностью и функциональностью, что неизменно сказалось на популярности эхолота у отечественных рыболовов. Благодаря применению современной автоматики, этот прибор способен определять структуру дна, показывать слои воды с резкими перепадами температур, отличается простотой в использовании.
Назначение и преимущества
Бюджетный эхолот семейства Elite-3x предназначается для рыбалки с резиновой и пластиковой лодки. Прибор имеет стационарное крепление приемника, встроенный трансивер и универсальное крепление.
К преимуществам этой серии эхолотов можно отнести:
- Простоту управления.
- Надежность.
- Качество сборки.
Эта модель получила фирменную систему Advanced Signal Processing, которая позволяет точно определять структуру, плотность и рельеф дна и глубину на месте ловли. Также этот прибор имеет встроенную память. Это дает возможность анализировать показатели эхолота во время рыбалки, чтобы позволить в последующем определить оптимальные стоянки рыбы на конкретном водоеме.
Функциональные возможности
Особенностью этой модели является наличие автоматических установок и ручного управления, что будет востребовано как начинающими, так опытными рыболовами. Активация встроенных установок в сонаре не представляет какой-либо сложности. Установленных программ будет достаточно для обеспечения качественной и максимально точной картинки состояния дна. Только при глубинах более 20 метров рекомендуется активировать ручной режим, что повышает качество работы эхолота.
Встроенный трансдьюсер работает на двух частотах, позволяя получать изображение с углом обзора в 20 и 60 градусов. Оптимальный показатель скорости движения лодки составляет 12 км/ч, что позволяет эхолоту максимально точно строить изображения, полностью отображая все подводные объекты, в том числе растительность, камни, коряги и рыбу. Использование сверхчувствительного сонара дает возможность рыболову получать изображения фотографического качества, что помогает выбрать оптимальное место для рыбалки и повышает вероятность поимки крупных трофейных экземпляров.
Эхолот модели Lowrance Elite-3x оснащается высококачественным цветным дисплеем с диагональю 8,9 сантиметров. Благодаря разрешению 320 на 240 пикселей обеспечивается великолепное качество изображения, а наличие led-подсветки позволяет даже в солнечный день с легкостью считывать показания эхолота. При необходимости пользователь может вывести на экран дополнительную информацию, в том числе показатель заряда аккумуляторной батареи, температуру воды и ряд других параметров.
https://youtube.com/watch?v=jlMQzZxaSuk
Управление устройством осуществляется при помощи:
- Семи сервисных кнопок.
- Дополнительных программируемых клавиш.
- Четырехпозиционного курсора.
Для удобства использования имеется функция зуммирования, которая позволяет изменять масштаб, получая максимально точное изображение. Можно с легкостью настроить различные параметры работы устройства, что существенно упрощает использование рыболовного эхолота. Настройка эхолота Lowrance Elite-3x не представляет сложности, поэтому с такой работой справится каждый рыболов.
Имеется возможность расширения функционала гаджета, в том числе подключение датчика скорости, GPS модулей и других расширений, которые отвечают за возможности использования этого недорогого устройства. Можно с легкостью подключить дополнительный аккумулятор, что позволяет рыболову не беспокоиться о возможной разрядке штатной батареи.
Описание приборов
Эхолот представляет собой специальный прибор, отображающий рельеф дна, обнаруживающий подводные объекты и выполняющий измерения глубины водоема. С помощью такого устройства рыболов может отслеживать скопления рыб, что и позволяет существенно повысить эффективность рыбалки на озерах и реках. Современные эхолоты включают ультразвуковой датчик-преобразователь и цветной монитор, на котором отображается вся принятая информация.
Принцип работы таких устройств чрезвычайно прост. От ультразвукового датчика в воду направляются волны, после чего они возвращаются на приёмник, преобразуются автоматикой и выводятся на экране в наглядном виде. Мощные сонары позволяют работать с глубинами в 10−15 метров, предоставляя рыболову максимально точное изображение, в том числе в режиме реального времени, что позволяет видеть проплывающую в толще воды рыбу.
В зависимости от конструкции и типа принято различать эхолоты для летней и зимней рыбалки. Модели для зимней рыбалки оснащаются специальным кабелем и морозостойким датчиком, который способен выдерживать длительное воздействие низких температур
Любителям зимней рыбалки рекомендуют обратить внимание на тубусные модели, которые сочетают эффективность и простоту использования
Преимущества рыболовных эхолотов:
- Великолепная эффективность.
- Компактные размеры и простота использования.
- Универсальность применения.
- Доступная стоимость.
- Многофункциональность.
Если до недавнего прошлого такие рыболовные аксессуары имели высокую стоимость, то сегодня можно с легкостью приобрести различные модели эхолотов, которые предлагаются по низким ценам и будут доступны каждому покупателю.
Советы по выбору эхолотов
На какие ключевые свойства следует обращать внимание при выборе:
- Мощность передатчика звука
- Чувствительность сигнального приемника
- Частота функционирования преобразователя
- Параметры, контрастность экрана
- Численность лучей
- Марка и стоимость
Мощность – от нее будет зависеть ясность картины глубины водоема.
От частоты преобразователя будет зависеть возможность просматривания дна. С низкой частотностью (около 50 кГц) картинка получится нечеткой, при высокой частотности (до 200 и выше кГц) картинка будет четче, но глубина сканирования получится меньше.
Размер, контрастность – определяют не только функции, но и удобство работы. В случае вашей рыбалки при ярком солнце – здесь нужно большое разрешение контрастности экрана.
Число лучей – может быть разным, все зависит от марки устройства.
О компании Lowrance
Сейчас бренд Lowrance известен многим, их продукция распространена по всему миру. С 1951 года отец с сыновьями занимаются производством и модернизацией гаджетов по морской и речной навигации. За этот период было выпущено немало новшеств, которые завоевали сердца рыболовов и не только.
В наши дни компания производит эхолоты разных серий, различаться они будут многим.
| название серии | характеристики моделей |
| X | серия недорогих моделей для начинающих |
| Mark | модели с черно-белым дисплеем разного уровня |
| Hook | уровень от бюджетных до полупрофессиональных, имеют цветной дисплей |
| Elite | гаджеты среднего уровня с цветными экранами |
| Elite IT | более продвинутые модели с ценой от 1000 долларов |
| HDS | Профессиональные модели с ценовой политикой от 150 тыс. руб. |
Каждая серия представлена несколькими моделями. Выбирать придется самостоятельно каждому рыболову, но общие понятия про этот вид техники все же иметь надо.
Ваш любимый трофей
щука
23.95%
окунь
9.85%
судак
11.23%
карп
16.74%
хариус
2.71%
сом
4.97%
плотва
5.75%
лещ
17.18%
налим
2.9%
жерех
2.79%
карась
1.92%
Проголосовало: 12065
Серия HDS
Эксклюзивная серия профессиональных эхолотов/картплоттеров в настоящее время представлена устройствами GEN, Carbon и Live. Приборы серии Carbon представляют собой наиболее полное решение для гидролокации, сочетающее в себе практически все достижения в этой отрасли.
В частности, они могут работать как с обычными датчиками (50, 83 и 200 КГЦ), так и поддерживать датчики CHIRP от 40 до 210 КГц. Существует возможность работы на частотах 455 и 800 КГц (режим Structure Scan). Все эхолоты серии снабжены датчиками температуры.
Кроме того, в данных эхолотах может использоваться технология TotalScan. Трансдьюсеры TotalScan включают в себя следующие типы датчиков:
- широкополосный сонар;
- сонар с поддержкой CHIRP;
- поддержку StructureScan и DSI.
Проще говоря, используя один прибор TotalScan, пользователь может не приобретать никакие другие датчики, поскольку всё уже собрано в одном устройстве.
Эхолот Lowrance HDS12 Сarbon.
В этих эхолотах реализованы все продвинутые технологии, используемые Lowrance (FishSymbol, FishTrack, ASP и т. д.) Глубина сканирования данных устройств достигает 1.5 км.
Они совместимы с картами Navionics и C-Map. В эхолоты заложена возможность прокладки маршрутов (до 200 маршрутов по 5000 точек). В базовой комплектации устройства идут с предустановленными картами побережий США и Канады, однако, уже в настоящее время можно достать карты и для наших территорий – от Москвы и Петербурга до более-менее крупных водоёмов практически на всей территории СНГ.
Кроме того, на основе серия HDS может быть построена целая система по организации всего процесса рыбалки. Эхолоты совместимы с большим количеством устройств благодаря стандартным интерфейсам. И дело не ограничивается только лишь управлением эхолотом со смартфона или возможности выхода в Интернет. Используя технологии MotorGuide и Lowrance Outboard Pilot, можно при помощи эхолота управлять движением плавсредства, на котором они установлены (например, при троллинге).
Для подключения различных дополнительных устройств и опций у прибора используются разъёмы на задней панели.
Рассмотренные эхолоты выпускаются с дисплеями от 7 до 16 дюймов. Они могут поставляться с двумя видами трансдьюсеров (TotalScan или связка Skimmer+StructureScan). Цена в зависимости от комплектации составляет от 750 долларов США (экран 7 дюймов, без трансдьюсера) до 4500 долларов (16 дюймов с трансдьюсером StructureScan).
Серия Live является более продвинутой версией «карбона». В ней улучшено удобство работы пользователя (добавлено больше опций в программное обеспечение, реализована функция тачскрин и т. п.) Используемые в работе устройства технологии аналогичны серии Carbon. Цена модели Live примерно на 200 долларов выше аналогичного «карбона».
Преимущества и недостатки
Эхолот Lowrance Elite 3x, характеристики которого могут конкурировать со многими приборами премиального сегмента, в большинстве своём получает положительные отзывы покупателей. О недостатках говорят редко.
Преимущества:
• Информация о состоянии дна и водной толщи получается очень точным.
• Разрешение дисплея и уровень цветопередачи позволяют пользовать устройством без большой нагрузки на зрение.
• Эхолот Лоуренс Элит 3 имеет понятный пользовательский интерфейс.
• Легко читаемая картинка.
• Эхолот Lowrance Elite 3x цену имеет низкую для своих технических характеристик.
• Долгий срок службы эхолота Lowrance Elite 3x DSI, цена которого соответствует качеству.
• Лаконичный дизайн монитора.
• Гарантийный срок – 2 года.
• Много сервисных центров, где можно обслуживаться по гарантийному талону.
Недостатки:
• Многие покупатели испытывают сложности при самостоятельной интеграции системы на плавсредство. Приходится прибегать к помощи мастера. Естественно, на платной основе.
• Не все могут самостоятельно справиться в перепрошивкой системы при необходимости. Следовательно, это опять затраты. Это перепрошивка требуется в редких случаях.
Эхолот Lowrance Elite 3x купить можно и для любительского использования, и для спортивной рыбалки. Эхолот Лоуренс Elite 3x представлен на рынке оборудования для активного отдыха, охоты и рыбалки у официальных дилеров и в мульбрендовых дискаунтах.
Серия Elite
Серия Elite вышла в 2019 году и по своей сути представляет усовершенствованную версию серии Mark. Основные отличия касаются в первую очередь дизайна, эргономики и удобства работы пользователя с эхолотом. Технические характеристики (частоты, глубины, типы используемых датчиков и т. д.) при переходе к новой серии практически не поменялись.
Некоторые эхолоты серии могут быть весьма продвинутыми и использовать самые современные технологии сканирования и обработки информации (например, HDI – одновременно изображение на дисплее рельефа дна и картинки DownScan).
Рассмотрим наиболее популярные недорогие эхолоты из серии.
Lowrance Elite 3x
Эхолот Lowrance Elite 3x.
Характеристики прибора остались примерно на том же уровне, что и у аналогичного «Марка». Ну и это не удивительно, поскольку применяется всё тот же датчик Skimmer с двумя лучами, работающий на частотах в 83 и 200 КГц.
Все базовые функции модели сохранились и были улучшены. Упрощена работа с меню – настроить прибор стало гораздо проще.
В дизайне и работе прибора существенно изменилось следующее:
- используется цветной дисплей 3.5 дюйма с разрешением 240 на 320 точек;
- добавлена функция 4-х кратного увеличения изображения;
- улучшена система ASP.
Остальные характеристики и функции прибора остались без изменений. Он может находить рыбу и определять расстояния до неё, способен определять характер рельефа дна и проч.
Прибор обладает энергопотреблением в 180 Вт средней мощности.
Цена модели – порядка 130 долларов.
Lowrance Elite 3x DSI
Модель 2019 года, обладающая датчиком, поддерживающим технологию Down Scan. Как и все модели DSI, этот эхолот предназначен для воспроизведения наиболее полной информации о характере дна и расположении рыбы.
Частоты работа датчика стандартны для Lowrance – это 455 и 800 КГц. Глубина сканирования составляет 91 м.
Цена модели – около 200 долларов.
Как пользоваться эхолотом
Эхолот Лоуренс Элит 3X, цена которого относится к средней ценовой группе, нужно верно установить на плавучее транспортное средство и затем грамотно использовать. Интеграцию на плавсредство можно либо провести самостоятельно, либо доверить мастеру. С дальнейшим использованием эхолота Lowrance Elite 3x всё проще. Об этом позаботились инженеры и программисты концерна Lowrance.
Установка эхолота
Установка эхолота на плавучее транспортного средство производится в три этапа:
• Первый этап – интеграция датчика системы на дно или транец лодки. Для этого нужно выбрать оптимальное место. В инструкции даны схематические изображения возможных конструкций лодок и рекомендации по интеграции датчика.
• Второй этап – установка электронного блока в удобное для считывания информации место. Информационный цифровой дисплей нужно расположить в доступном для подключения электропитания месте.
• Третий этап – подключение составных частей системы. Для функционирования механизма нужно подключить все составные части согласно электронной схеме, приведённой в сопроводительных документах.
После проведения всех этих манипуляций устройство исследования дна и толщи воды готово к использованию.
Автоматический режим работы
Эхолот Элит 3X для рыбалки можно использовать в предустановленном, автоматическом режиме. Использование в таком режиме выбирают не только новички в рыболовецком ремесле, но и рыбаки с большим опытом.
Lowrance Elite 3 достаточно просто включить. Для этого предусмотрена кнопка POWER. После включения прибора и автоматической загрузки системы прибор готов к использованию. Многие рыбаки такой процесс называют “включил, плаваешь, смотришь”.
Индивидуальная настройка эхолота
Если автоматический режим Lowrance Elite 3 x эхолота кажется малоэффективным, доступна настройка параметров системы самостоятельно. Для этого либо уже нужно иметь опыт работы с эхолотами, либо действовать методом проб и ошибок.
Начало настройки — это выбор пункта управления MENU. Далее нужно выбрать пользовательский язык. В предустановленном режиме — это английский язык. Можно выбрать другой. Например, русский.
После выбора языка можно настроить все параметры исследования и отображения информации по усмотрению.
Недостатки
К сожалению, цветной эхолот Elite-3x от компании Lowrance не лишен серьезных минусов. Во-первых, отсутствуют цифры определения глубины, что иногда приводит в ступор не только новичков, но и бывалого рыбака. Вместо них на экране появляются 3 черточки, поэтому глубину приходится подсчитывать в уме.
Вторая проблема возникает на глубинах свыше 30 метров, если прибор работает в автоматическом режиме. Заключается она в том, что изображение дна растягивается до половины экрана. Единственный способ ее исправить – перейти на ручной режим и задать фактическую глубину, как максимальную.
