Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Принцип работы, плюсы и минусы

Электронасос подключается к сети питания, от чего начинает работать электромотор. С помощью прикреплённой к ротору мотора турбины, начинается интенсивный процесс подачи воздуха в выводное отверстие агрегата.

Через отводную трубку, воздух попадает в закрытое воздушное пространство лодки, отчего лодка приобретает необходимую форму и готова к эксплуатации.

1. Высокий уровень производительности.
2. Минимальное человеческое вмешательство в ходе процесса.
3. Создание в отсеках лотки необходимого давления.
4. Небольшие габариты.
5. Долгий срок службы.

Некоторые нюансы электронасосов:

1. Для подключения насоса потребуется электросеть.
2. Высокая цена агрегата.
3. Ремонт оборудования – дорогостоящий.

Критерии выбора

Современный рынок рыболовного направления предоставляет как большой выбор лодок ПВХ, так и электронасосов

Каждый вид подразумевает свои особенности, на которые следует обратить внимание при покупке, ведь от этого зависит срок службы устройства и его возможности

На что обратить внимание при покупке:

1. Производительность насоса. В большинстве случаев, для полного заполнения воздухом камерных отсеков лодки, необходимо внутреннее давление в 250 mbar. Если насос недостаточно мощный и не может нагнетать такое давление – его необходимо будет добавлять с помощью ножных или ручных типов насосов.
2. Время непрерывной работы. Этот нюанс необходимо учитывать, дабы при накачивании не произошло перегревание. Как правило, электронасосы рассчитаны на непрерывную работу около 15 минут. Лучше выбирать модели с встроенным регулятором, который в определённое время сам отключит насос для охлаждения, а после, его же снова и запустит в работу.
3. В агрегате должен быть встроен датчик показаний внутреннего давления (манометр). Без него велика вероятность недостаточного или излишнего накачивания воздуха.
4. Желательно выбирать модель, которая не только нагнетает воздух в лодку, но и способна откачивать его.
5. Лучше приобретать электронасосы у проверенных фирм-производителей, которые дают гарантию на продукцию.

Чему отдать предпочтение

Причина банальна, слишком много физических усилий приходится расходовать при надувании.

Компактность в этом случае имеет негативную сторону: маленькие размеры, заставляют больше нагибаться в процессе, что приводит к быстрой утомляемости.

• Использование в конструкции алюминия и высокопрочного пластика.
• Подача воздуха в отдельных образчиках осуществляется в два этапа: при ходе поршня вверх и вниз, но присутствует возможность переключения в односторонний режим.
• Наличие в некоторых моделях защитного фильтра на входе.

Популярные модификации: Bravo SUP, Bravo 4 Alu Red, Bravo 6M. Лягушка — ножные помпы итальянской компании, элемент штатной комплектации известнейших лодочных компаний. К достоинствам относятся:

• Отличная эргономика и небольшой вес.

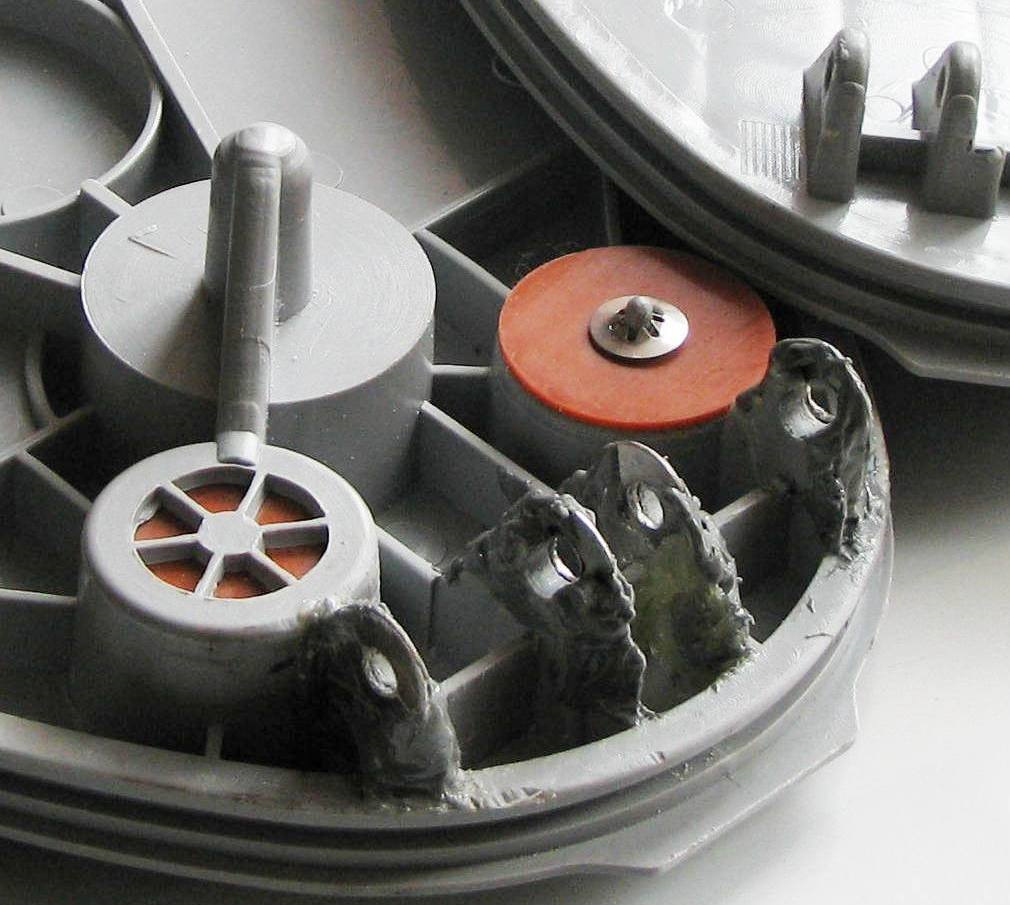

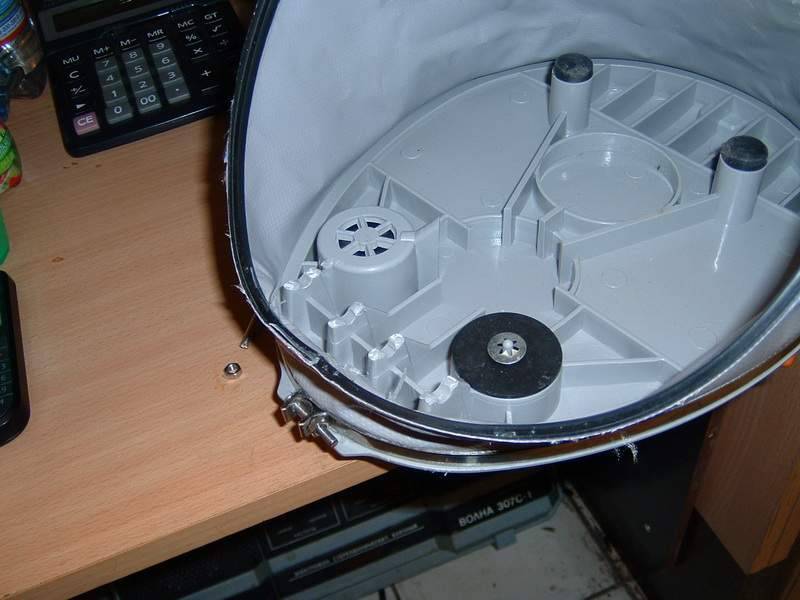

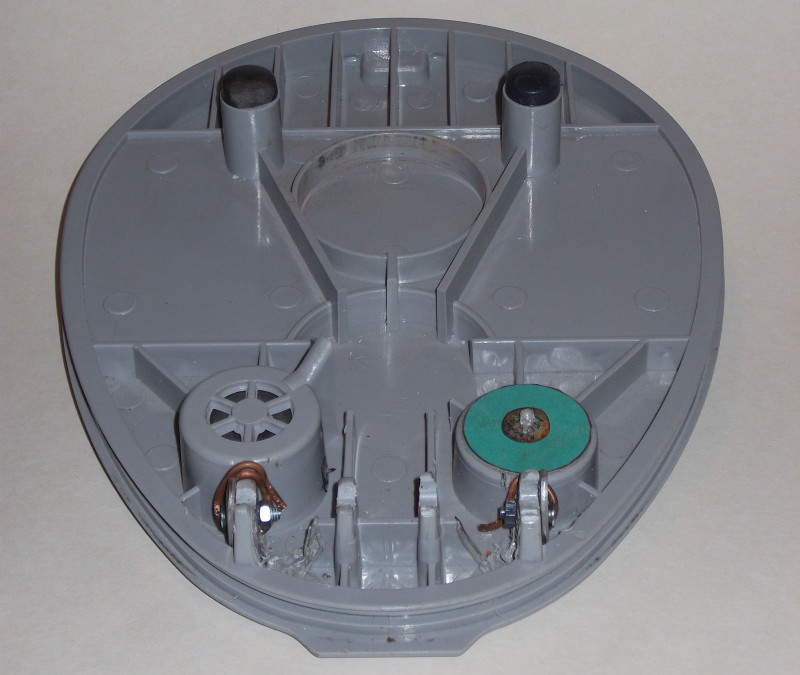

• Оборудование лягушек камерой высокого давления, включение которой на отметке в 300–400мБар, позволяет легко накачать лодку до 1000 мБар.
• Оснащение некоторых образцов функцией реверса, что существенно ускоряет разборку лодки.
• Встроенный манометр. Весьма полезная и удобная опция, позволяющая контролировать давление в процессе.
• Комплектация дополнительными переходниками и шлангами.
• Низкая стоимость самого насоса и запчастей к нему.

Мнение большинства, что именно лягушки от «Браво» идеальны для лодок ПВХ, трудно оспаривать. Неприхотливые, компактные, универсальные, надежные! Модификации в топе: Bravo 2, Bravo 9, Bravo 10.

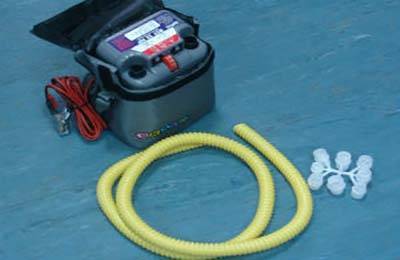

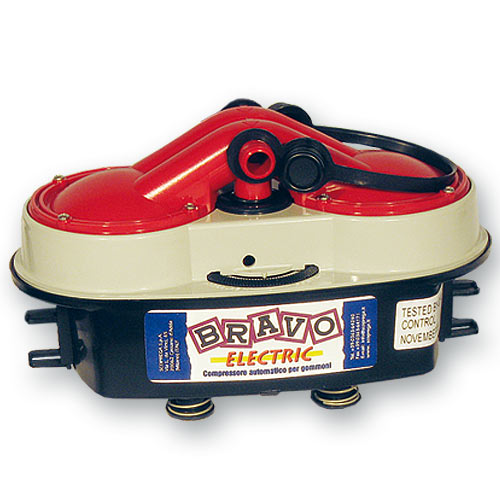

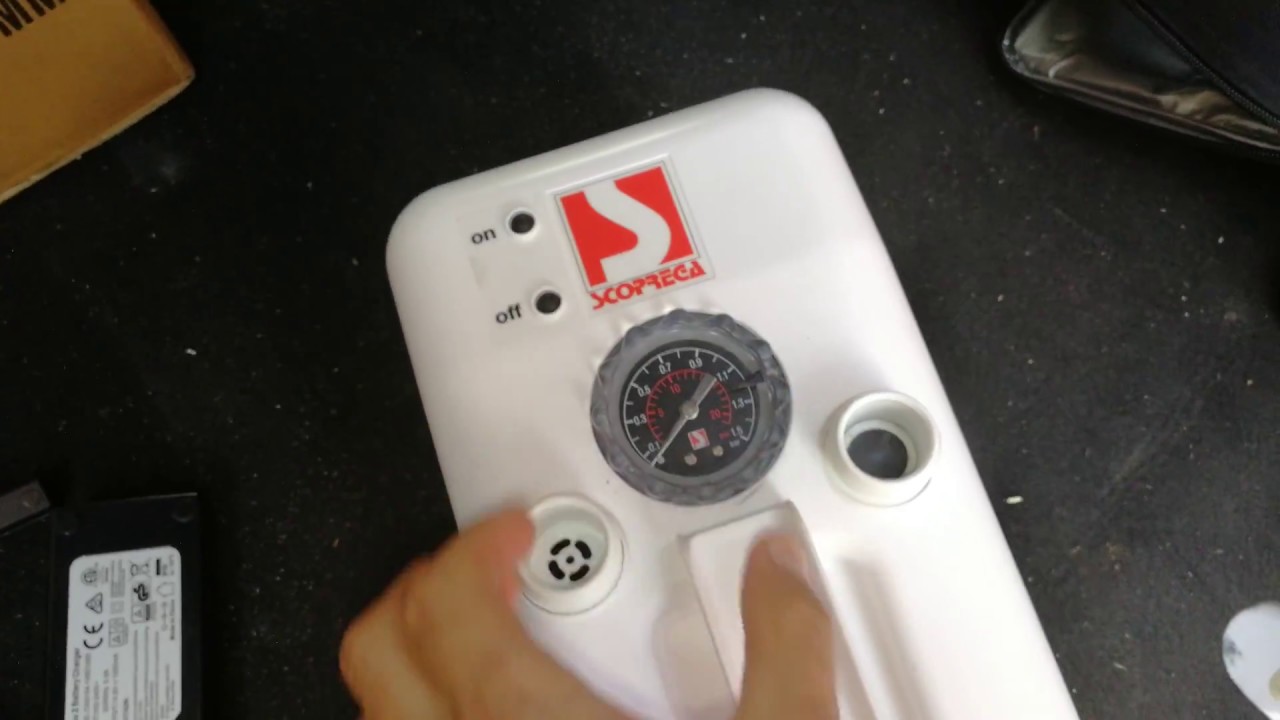

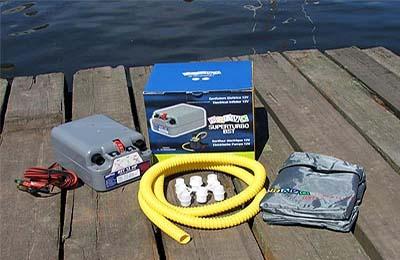

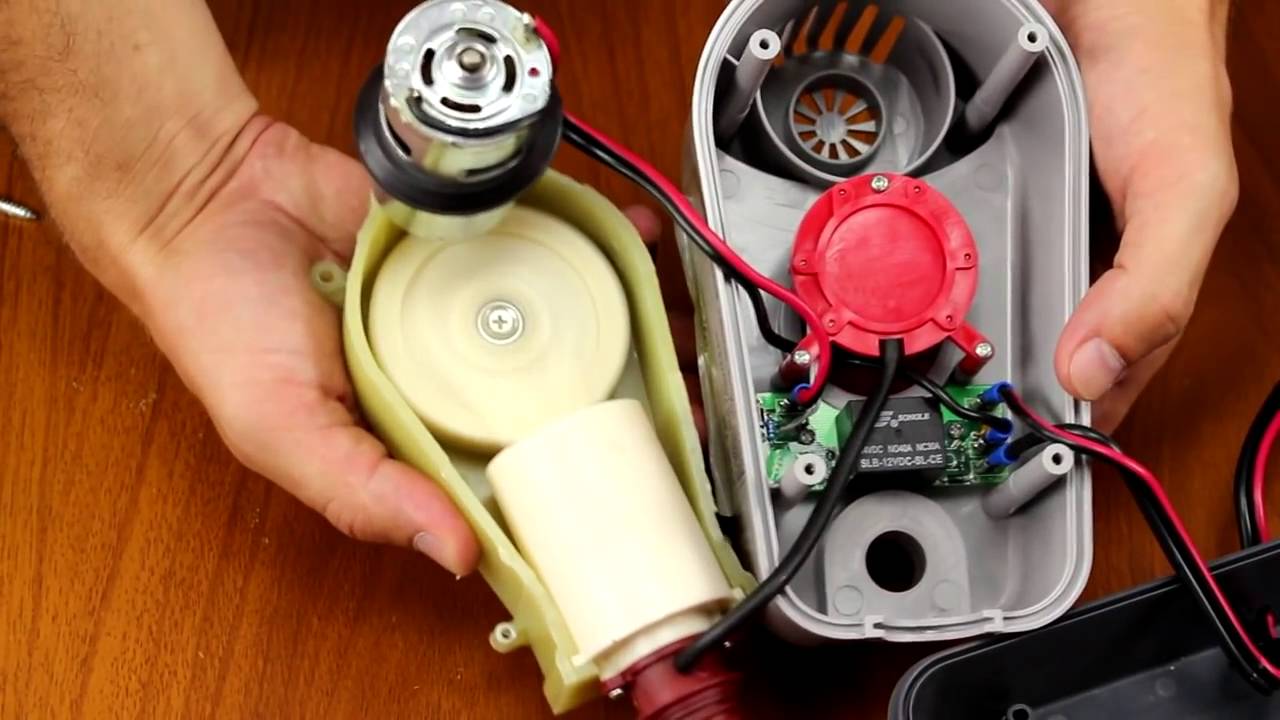

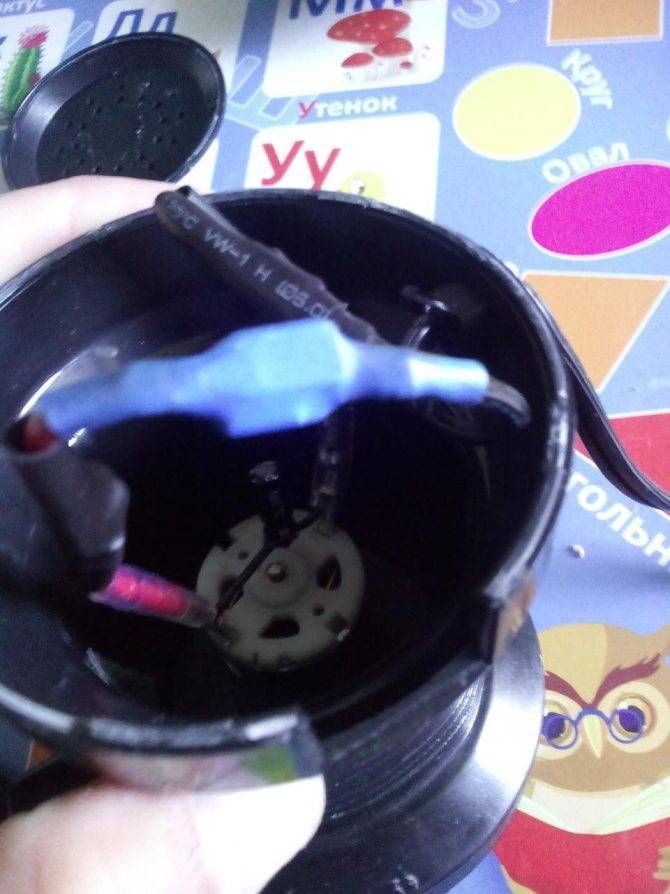

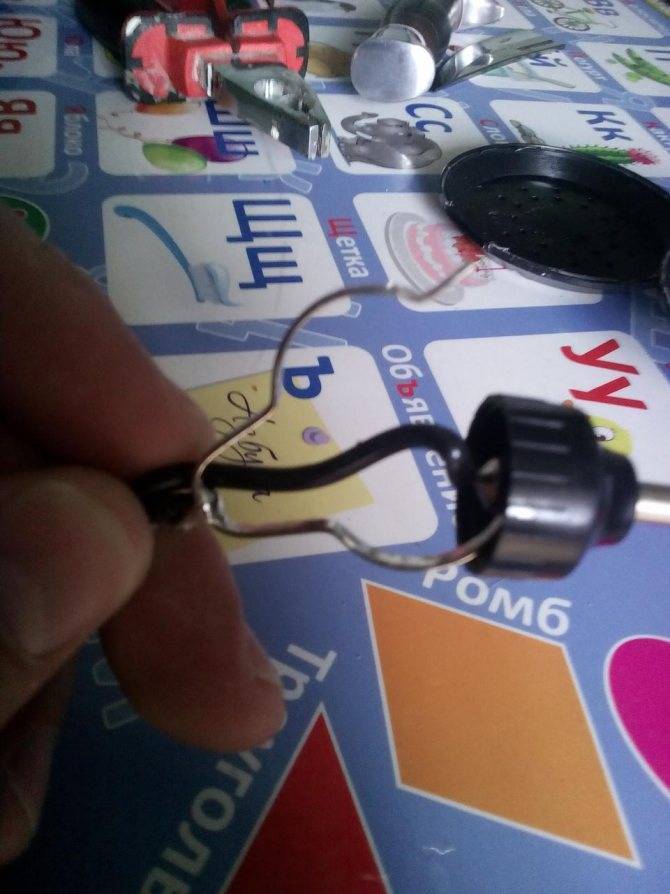

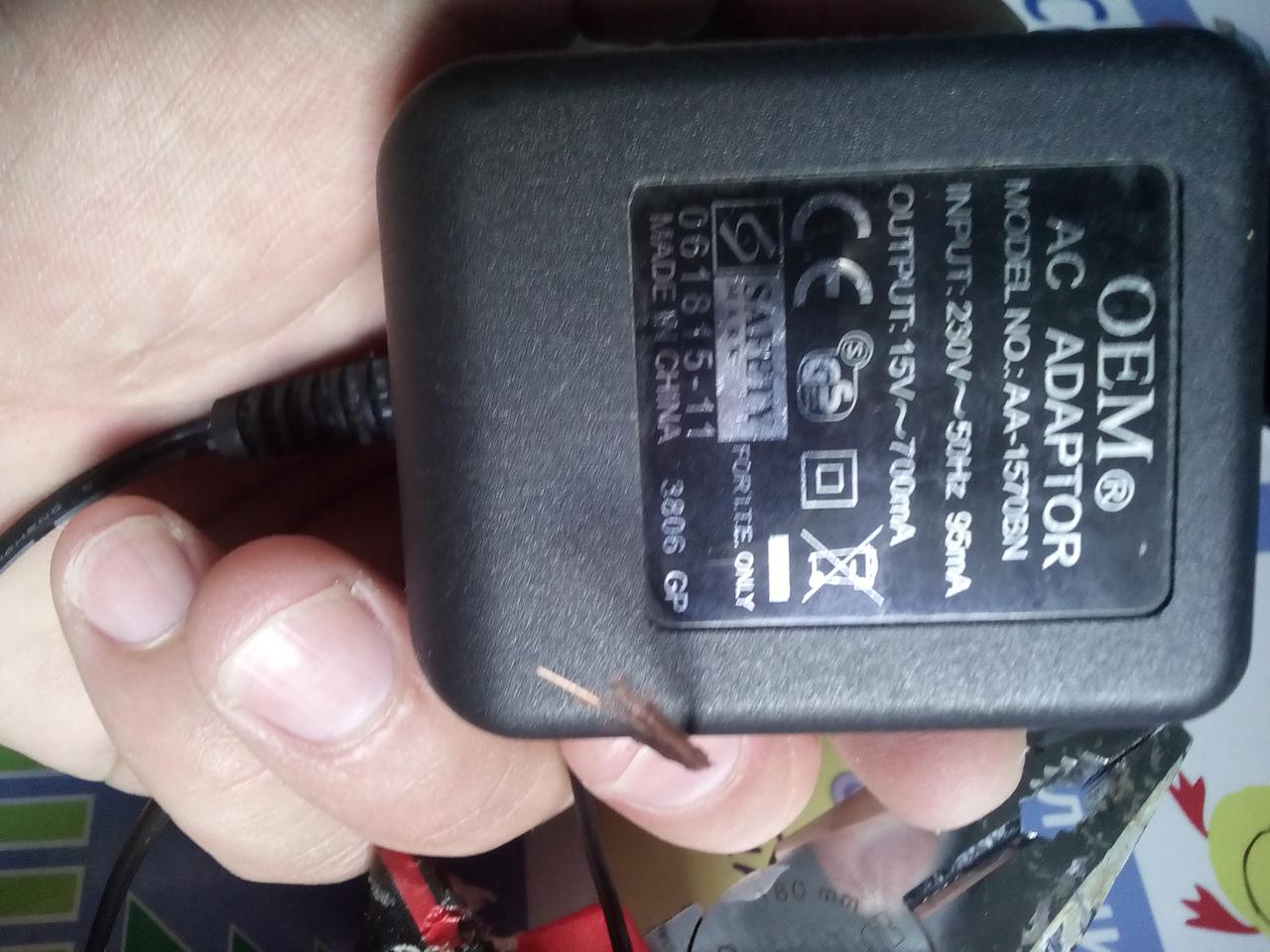

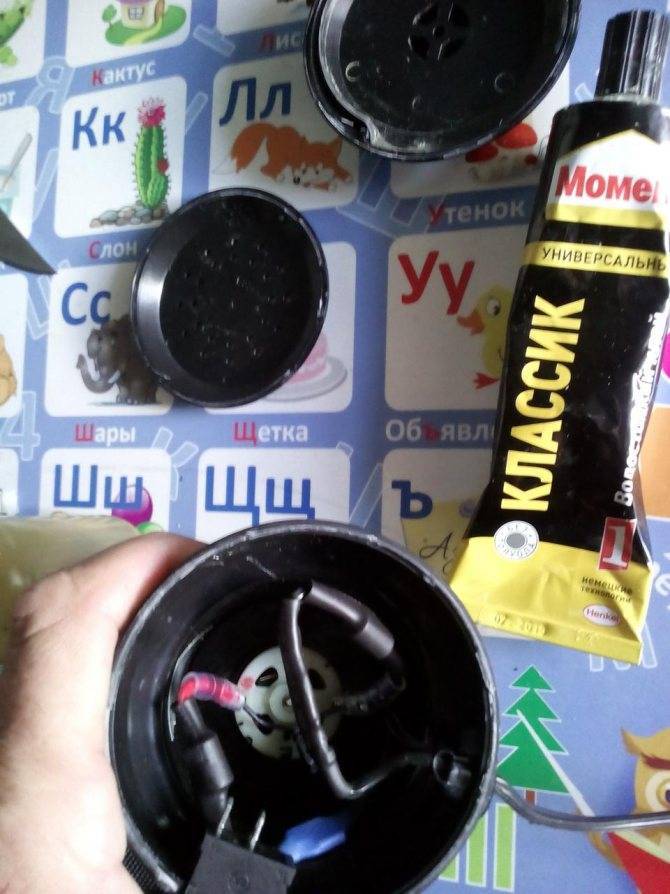

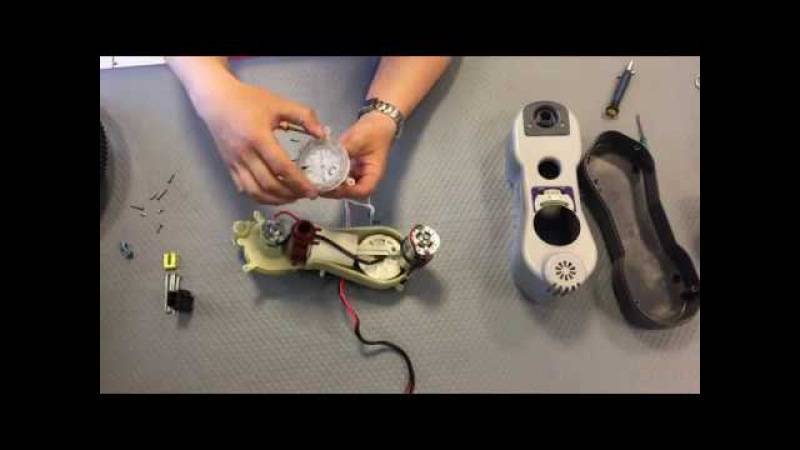

Электрические компрессоры для лодок. Начнем с перечисления достоинств:

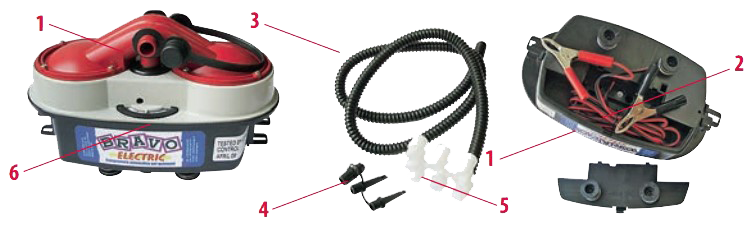

• Комплектация на уровне. Удобна сумка для транспортировки, набор «крокодилов» и кабель для подключения, шланг последнего поколения (особо прочный).
• Наличие фильтра на входе для защиты от песка и грязи.
• Манометр с функцией регулировки давления.
• Жидкокристаллическое табло с информацией, на определенных моделях.
• Цена, достаточно лояльна по сравнению с электрическими помпами для ПВХ лодок других компаний.

О минусах субъективно. Потребность в источнике питания может стать проблемой. Логично предположить, что вы и лодка оказались на берегу с помощью авто.

Соответственно, аккумулятор и 12 В у вас под рукой. Но мало ли! А вдруг? Еще нюанс, электрический прибор и вода – опасное соседство. Необходимы внимательность и контроль.

В целом, электрические насосы для ПВХ лодок отличный выбор

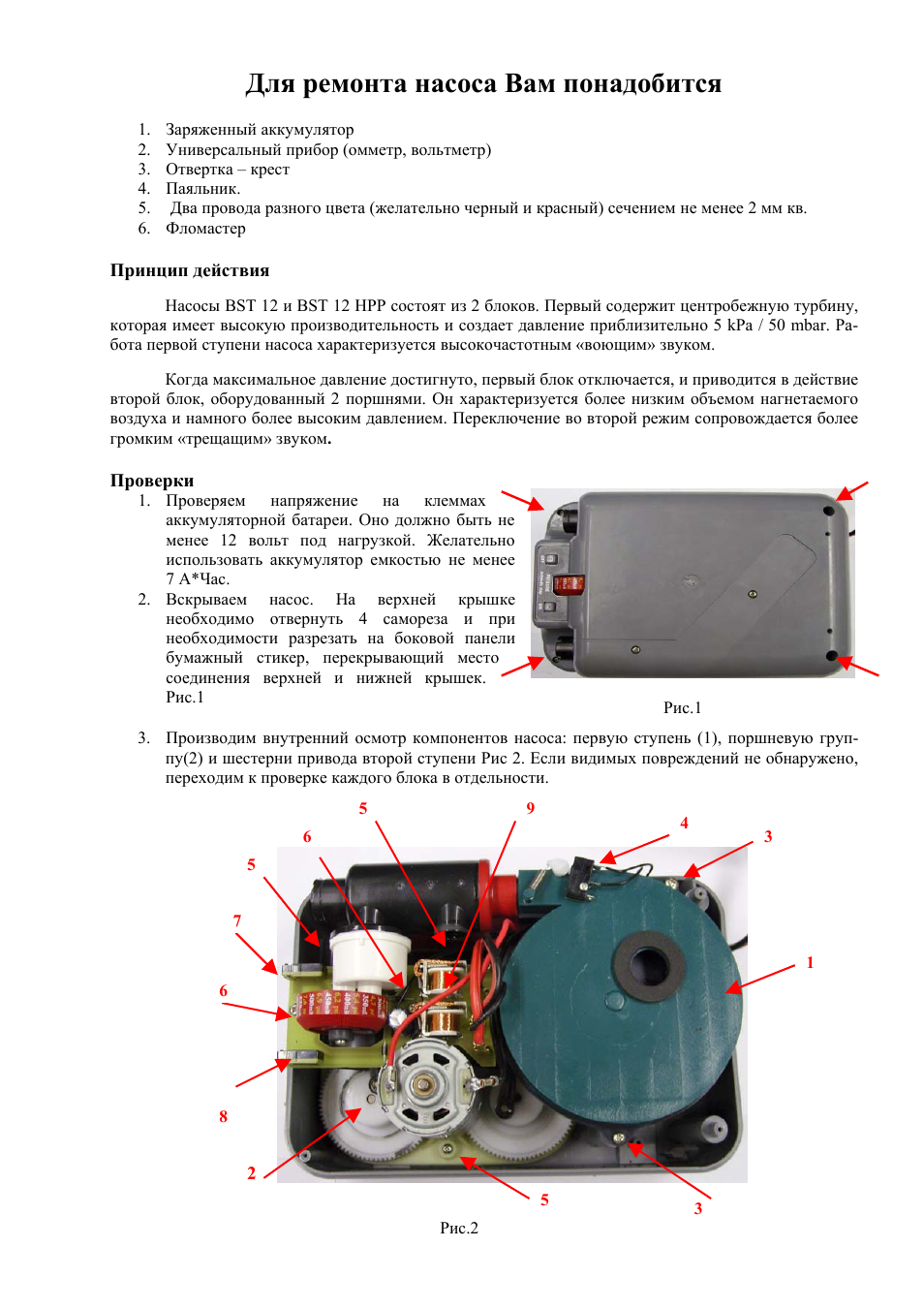

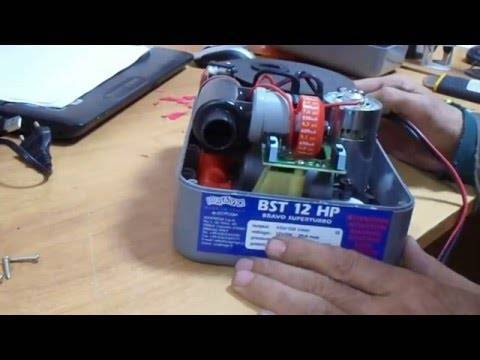

Стоит обратить внимание на следующие модели: Bravo BP 12, Bravo BST 12 Kite, Bravo Turbo Max

Все лодочные насосы делятся на три типа: ручные, ножные, электрические. Итальянские помпы не стали исключением. Краткий перечень технических характеристик:

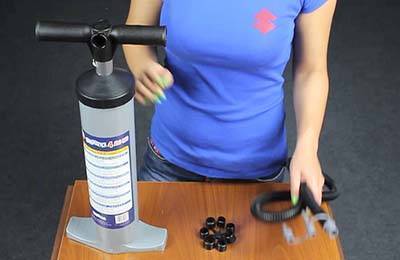

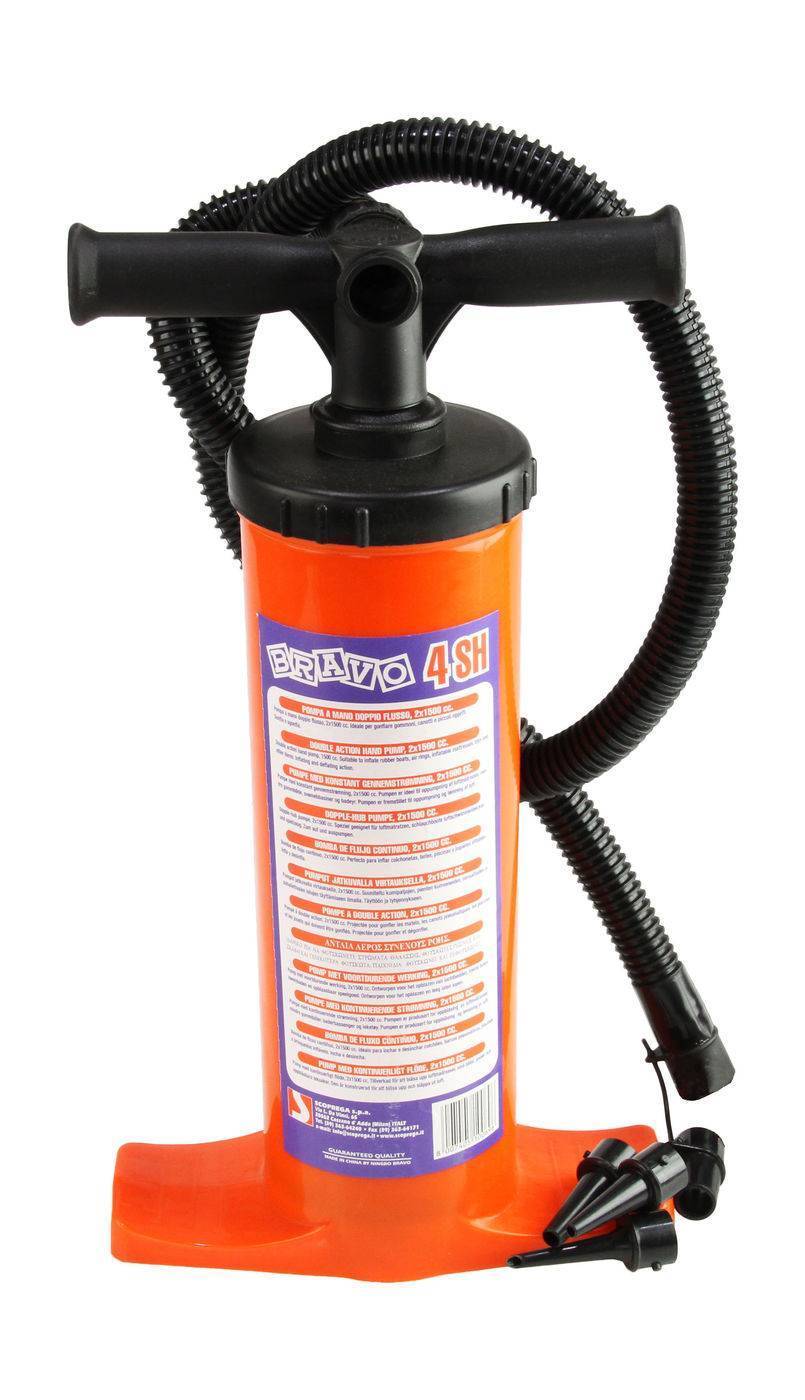

1. Ручные. Объем 1,5–6,7 л. В основном рассчитаны на давление в 600 мБар, но отдельные экземпляры, способны выдать и 1000 мБар. Фишка некоторых моделей, двухэтапный процесс накачивания, то есть, воздух подается с ходом поршня вниз, затем вверх.

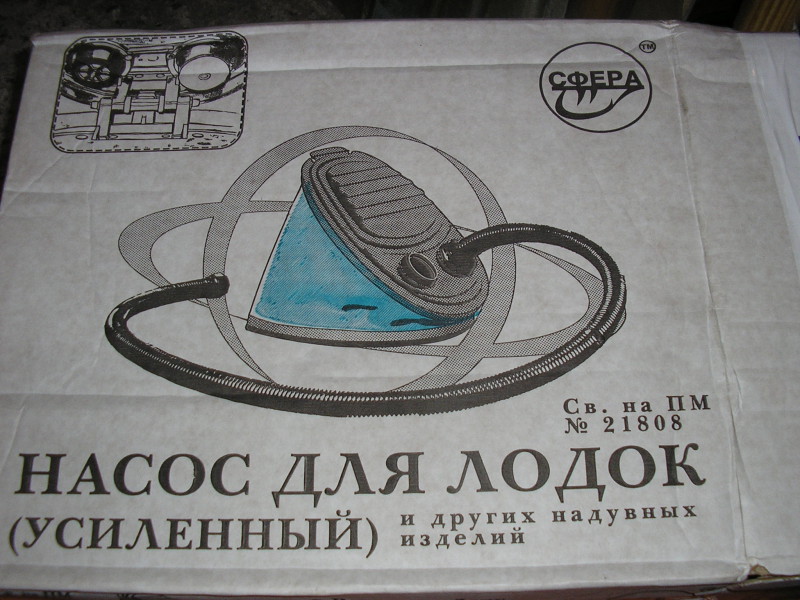

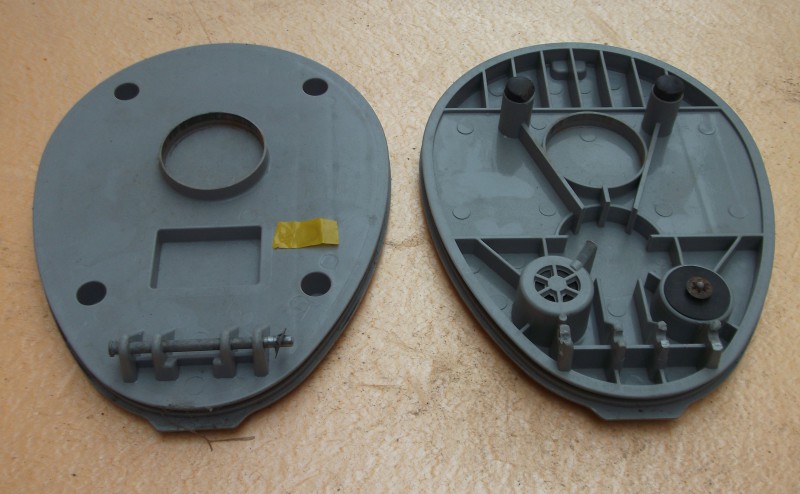

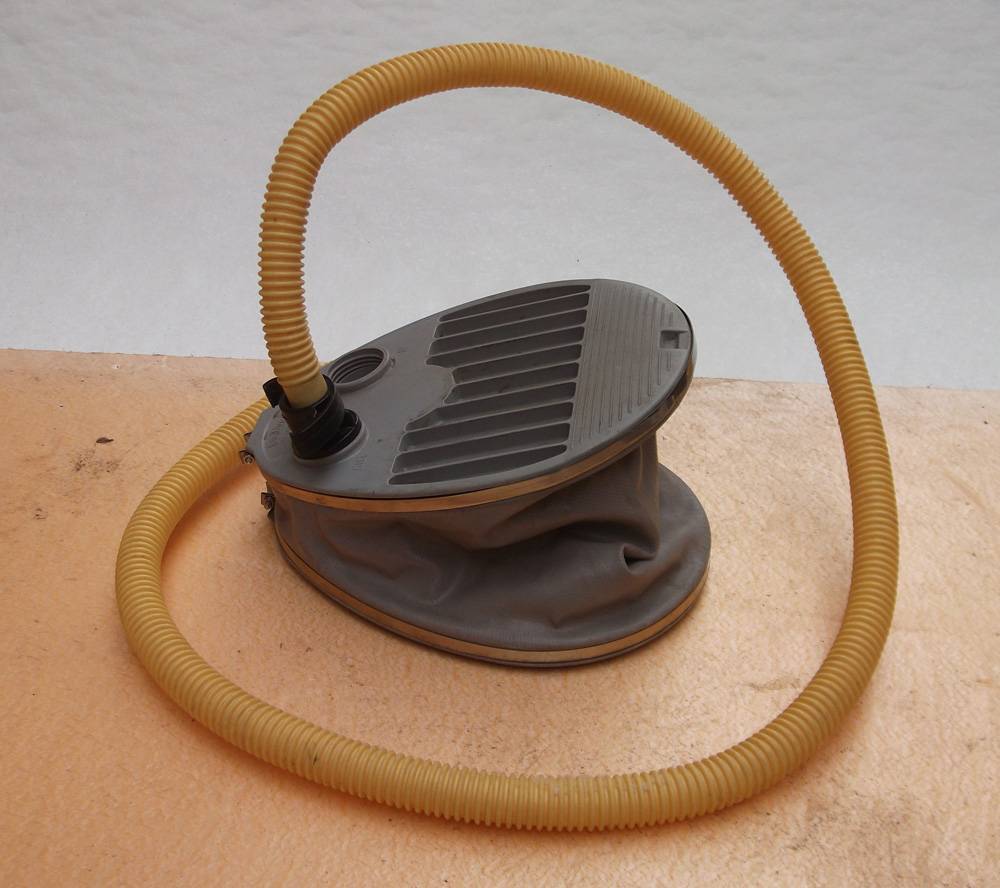

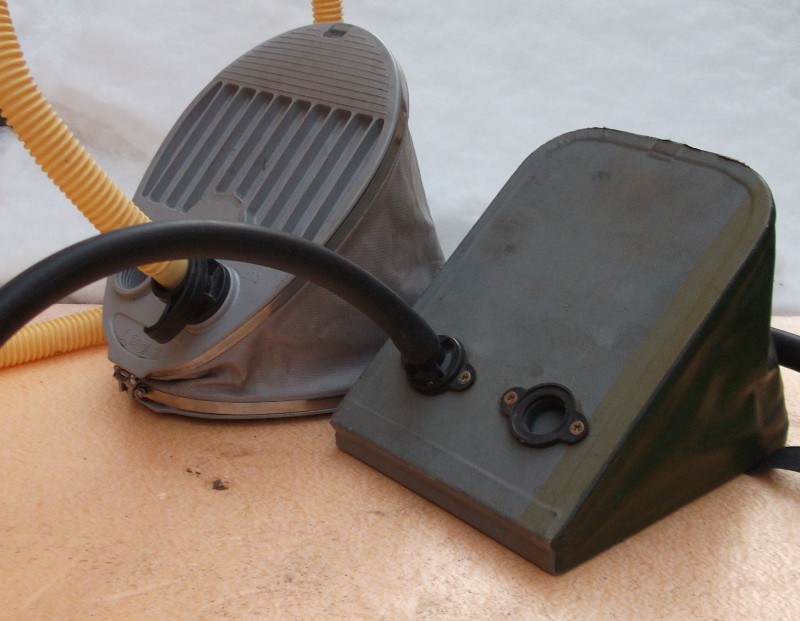

2. Ножные (они же – лягушки). Штатные насосы для большинства изготовителей лодок ПВХ. Рабочий объем от 1,5 л до 6,5 л. Некоторые экземпляры двухкамерные. Диапазон применения 150–1000 мБар.
3. Электрические. Мнений может быть сколь угодно много, но правильное одно: электрические компрессоры Bravo,это лучшее, что есть для надувных лодок в сегодняшних реалиях. Производительность до 2500 л/мин. Максимальное давление 1000 мБар. Источник питания как 12 В, так и 220 В.

Как можно заметить, все три типа помп накачают вашу ПВХ лодку до 1000 мБар.

Разницу, стоит поискать в чем-то другом, например, в удобстве эксплуатации, надежности или стоимости. Давайте этим и займемся.

Обзор популярных моделей

Теоретически, для обзора можно взять любую модель итальянского насоса. Все они хороши. Но мы рассмотрим две, идущие с большим отрывом в топе продаж:

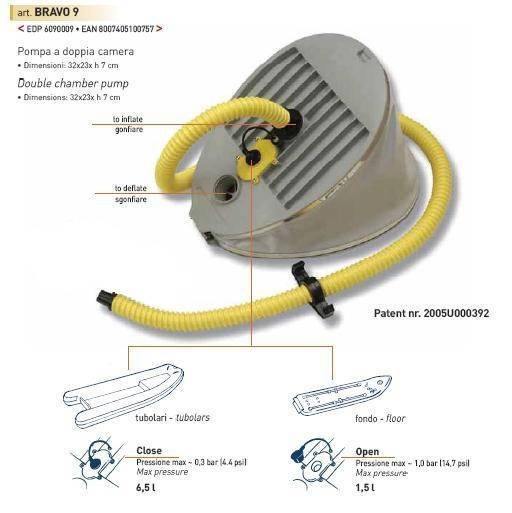

Bravo 9. Ножная помпа, которая чаще всего встречается в комплекте с приобретенной ПВХ лодкой. Две камеры, рабочий потолок 1000 мБар, усовершенствованный шланг, набор переходников. Качество мехов и пластика рабочих площадок, на высоте. Стоимость 1200–1500 рублей.

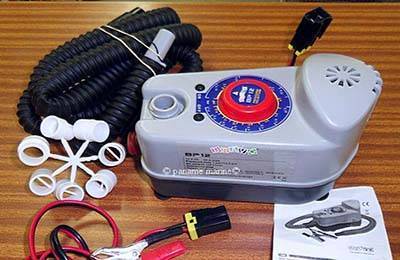

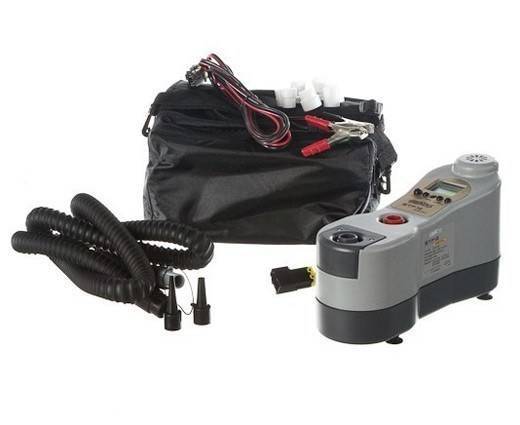

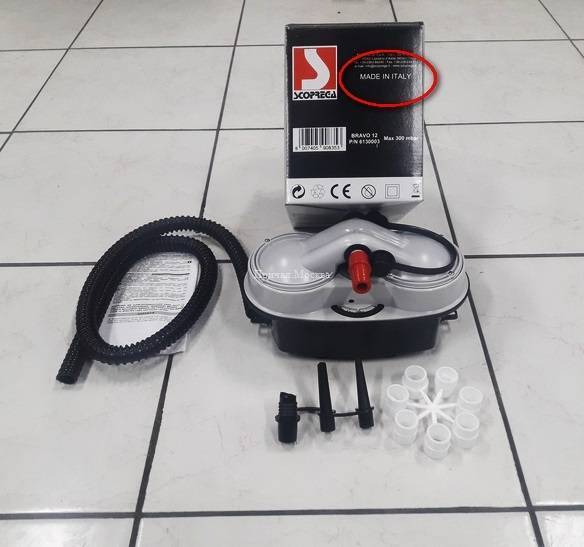

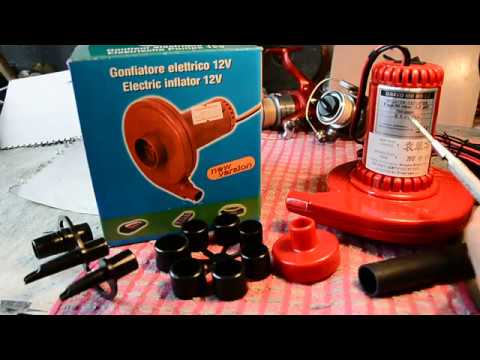

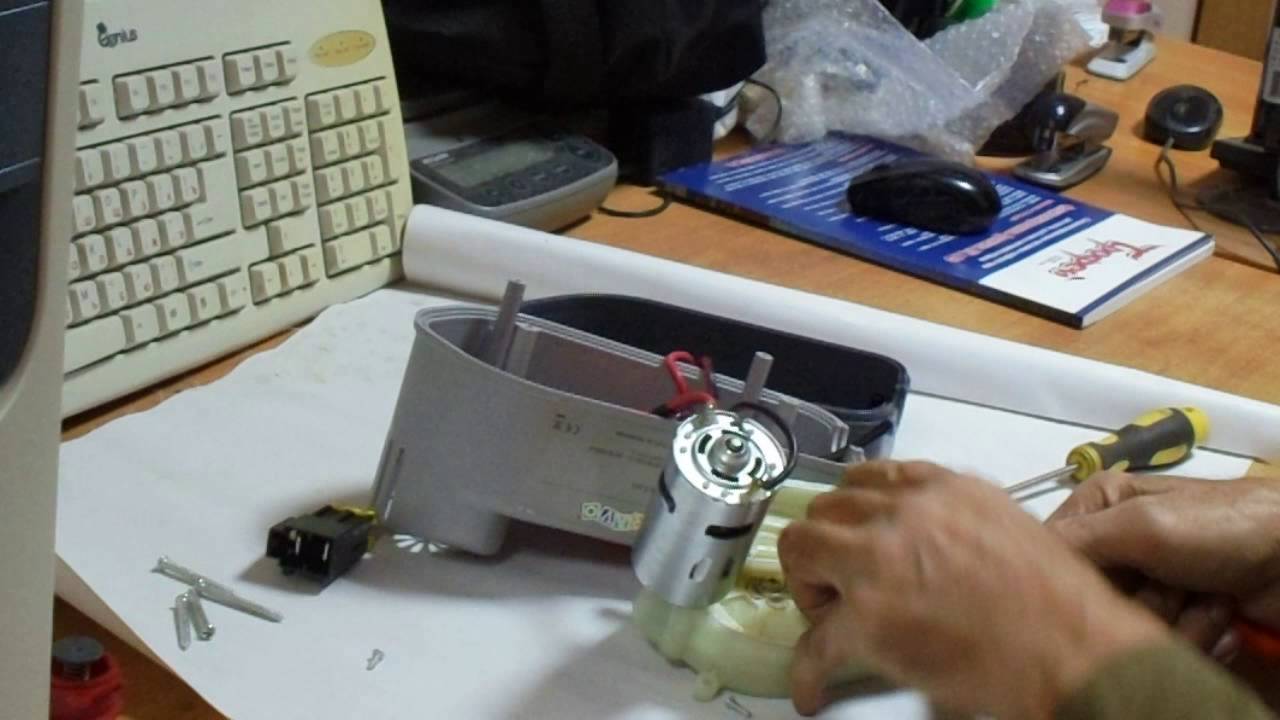

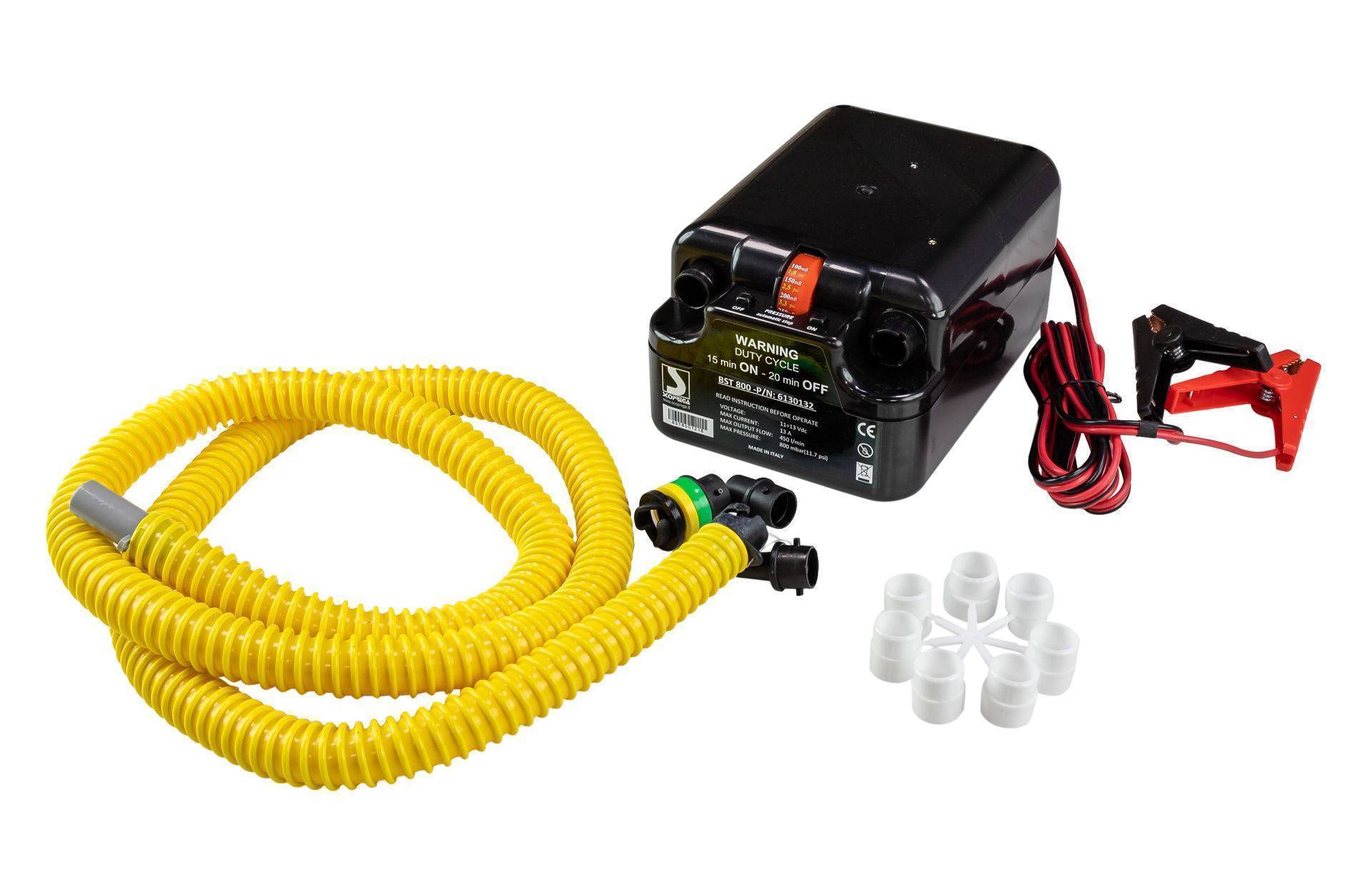

Bravo BP 12. Электрический насос для ПВХ лодок любого объема. Простой и одновременно надежный, производительный компрессор. Отсутствие встроенного манометра, компенсируется низкой, по отношению к навороченным моделям, стоимостью.

При довольно компактных габаритах имеет неплохую производительность 160 л/мин. Стоимость 3700–4000 рублей.

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

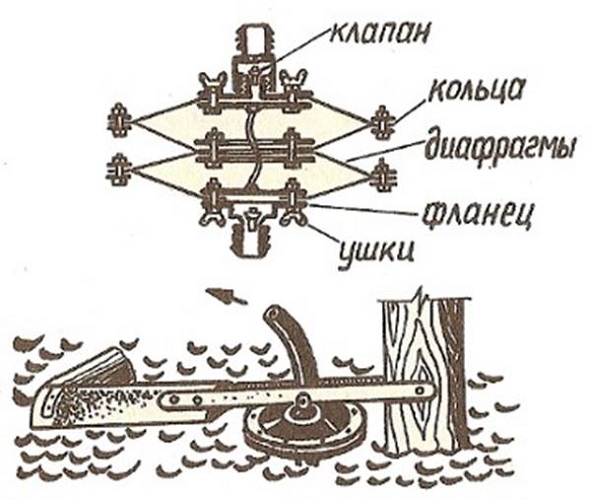

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Инструкция по изготовлению

Простейший волновой насос можно собрать из набора, на первый взгляд кажущегося смешным:

• трубка из латуни или нержавейки;
• два горлышка от пластиковых бутылок (с крышечками);
• кусок тонкой технической резины;
• шланг.

Инструкция по изготовлению устройства выглядит следующим образом:

1. В центре каждой крышечки необходимо просверлить отверстие диаметром 10 мм.
2. Из резины вырезаем два клапана, по форме напоминающие лепестки.
3. Лепестки укладываем в крышечки так, чтобы они перекрывали отверстие, а узкая часть была прижата к стенке крышечки. Таким образом, после вкручивания горлышка узкая сторона резинового лепестка будет зажата, а противоположная — свободна. Такая конструкция будет пропускать воду только в одном направлении.
4. Крышечки вставляем в трубку так, чтобы одна из них пропускала воду внутрь, а вторая – выпускала наружу.
5. Остается со стороны выхода закрепить шланг.

Если такое устройство привязать к покачивающемуся на волнах поплавку, то при каждом движении вниз оно будет вбирать в себя некоторую порцию воды, которая будет постепенно продвигаться по шлангу.

Обзор популярных моделей

Теоретически, для обзора можно взять любую модель итальянского насоса. Все они хороши. Но мы рассмотрим две, идущие с большим отрывом в топе продаж:

Bravo 9. Ножная помпа, которая чаще всего встречается в комплекте с приобретенной ПВХ лодкой. Две камеры, рабочий потолок 1000 мБар, усовершенствованный шланг, набор переходников. Качество мехов и пластика рабочих площадок, на высоте. Стоимость 1200–1500 рублей.

Bravo BP 12. Электрический насос для ПВХ лодок любого объема. Простой и одновременно надежный, производительный компрессор. Отсутствие встроенного манометра, компенсируется низкой, по отношению к навороченным моделям, стоимостью.

При довольно компактных габаритах имеет неплохую производительность 160 л/мин. Стоимость 3700–4000 рублей.

Шаг 1: Материалы

Сделать вакуумные
насосы для откачки канализации можно своими руками, так как в них
отсутствуют сложные узлы. В первую очередь нужно приготовить материалы,
приспособления, которые понадобятся для работы. Их можно купить в магазинах или
супермаркетах. Для работы понадобится следующее:

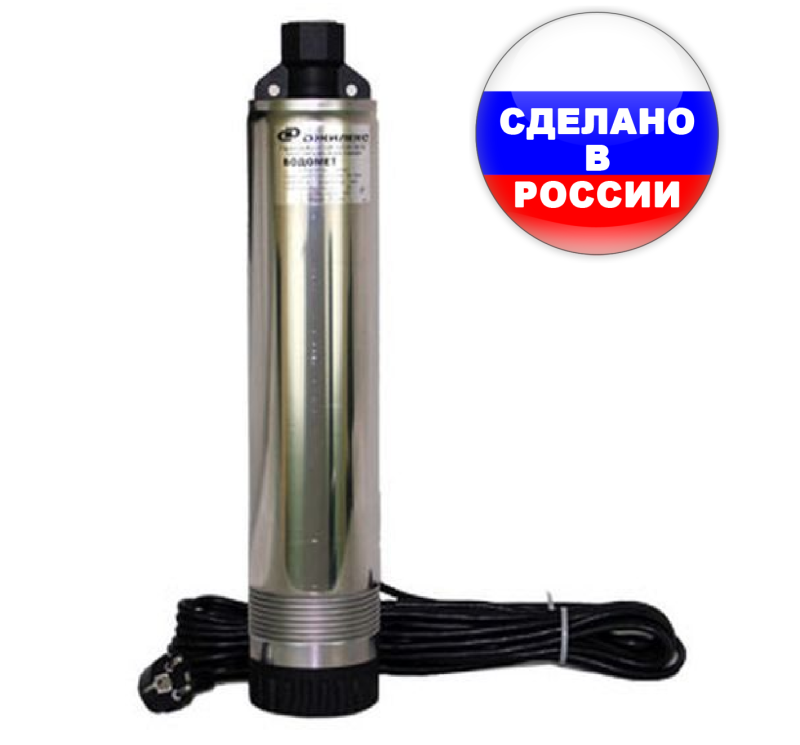

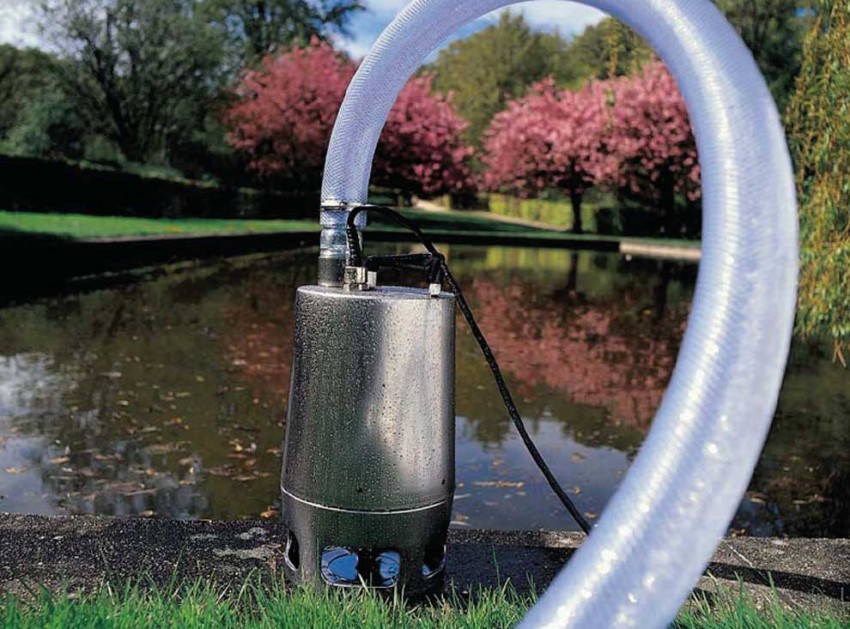

• Насос погружной, модель «Малыш».
• Несколько металлических полос или прутьев.
• Сетка с маленькими ячейками.
• Стальной трос, прочный шнур или веревка.
• Сварочное оборудование.

Для проекта используем распространенные материалы, которые можно приобрести в любом хозяйственном магазине. Вот эти материалы:

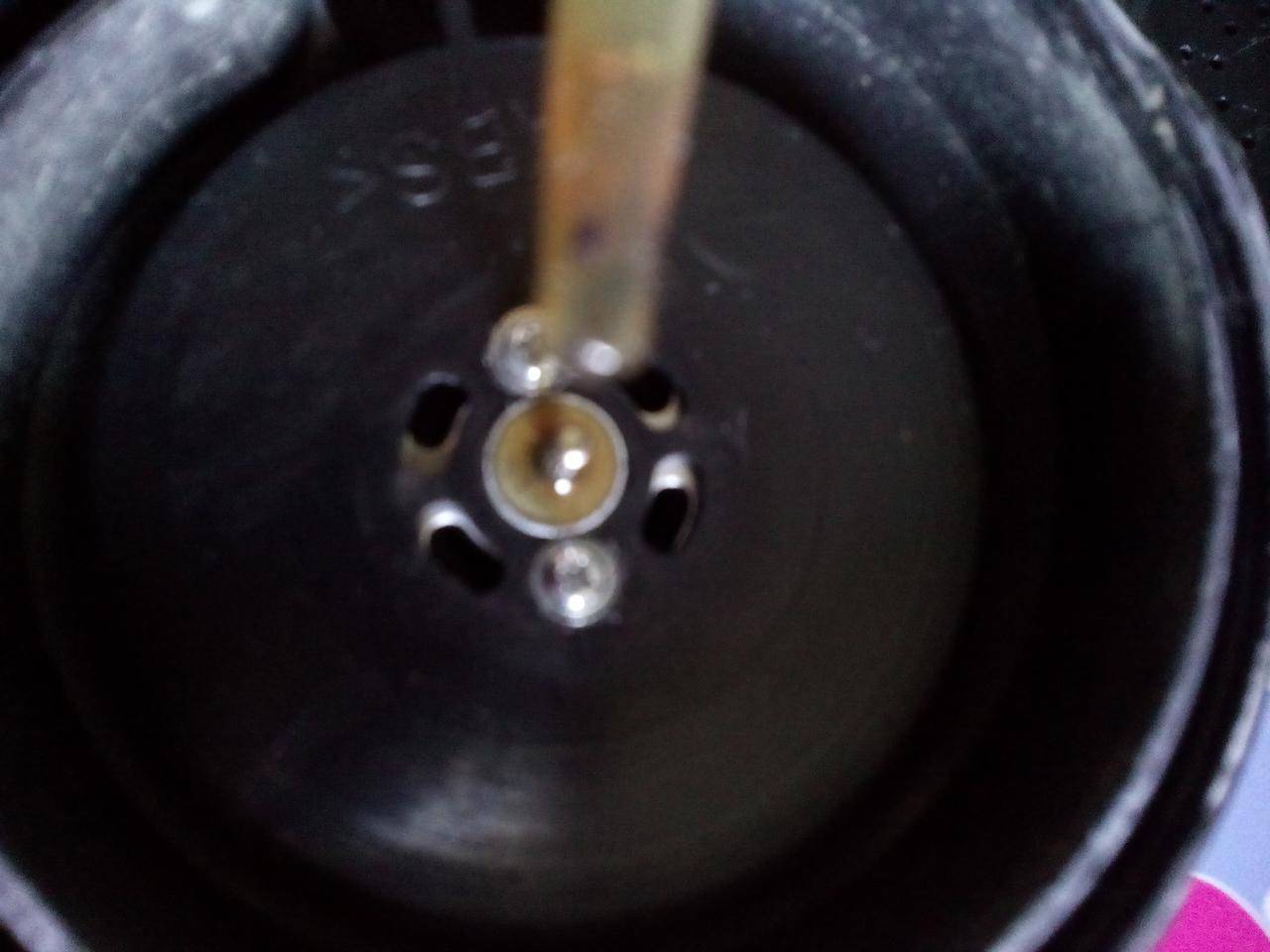

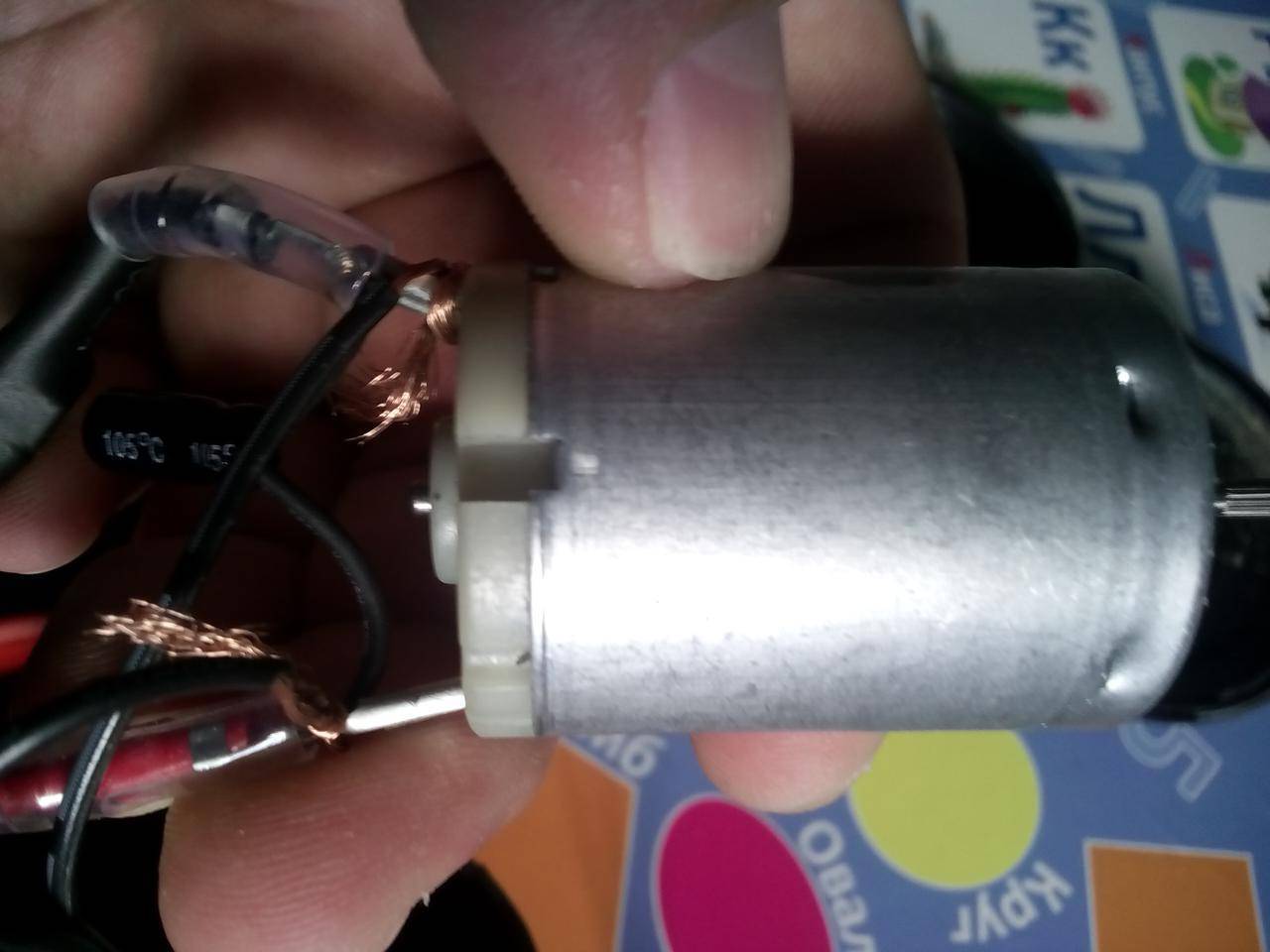

• Двигатель постоянного тока на напряжение 18 В.
• Переходник ПВХ 50*32 мм.
• Заглушка ПВХ 50 мм.
• Переходник ПВХ 32*20 мм.
• Алюминиевый лист размером 60*60*1 мм.
• Фанерный лист толщиной 5 мм.
• Старая камера от велосипеда.
• Куча разных винтов и гаек.

Инструменты:

• Дрель со сверлами.
• Отвертка.
• Пила.
• Ножницы по металлу.
• Плоскогубцы.

Послесловие

Возможно, вы заметили, что автор неравнодушен к этой торговой марке. А почему нет?

Разве качество, надежность, умеренная цена может не нравиться? Зайдите в любой магазин или портал торгующий комплектующими для ПВХ лодок.

Неважно, ручной, лягушка или электрический, Bravo всегда в продаже. Все вокруг меняется, только итальянцы неизменны

А разгадка на поверхности. Охотники и рыболовы, основные владельцы надувных лодок, народ непростой. Качество и надежность всегда ценят в первую очередь. Специфика занятия обязывает. И если они голосуют покупательским спросом за марку Bravo, значит она того стоит. А вы как считаете?

Все вокруг меняется, только итальянцы неизменны. А разгадка на поверхности. Охотники и рыболовы, основные владельцы надувных лодок, народ непростой. Качество и надежность всегда ценят в первую очередь. Специфика занятия обязывает. И если они голосуют покупательским спросом за марку Bravo, значит она того стоит. А вы как считаете?

Конструкция #3 — ручная помпа с боковым изливом

В предыдущей конструкции есть один, но существенный недостаток. Излив двигается вместе со штоком. Эта конструкция не намного сложнее, но гораздо удобнее.

Гильзу необходимо усовершенствовать. Добавить в конструкцию тройник ПВХ д. 50мм с отводом 35 градусов. Тройник необходимо вставить в верхнюю часть гильзы.

В штоке, около поршня сверлим несколько дырок большого диаметра, главное не перестараться и не нарушить жесткость всей конструкции.

Поршень двигаясь вверх выталкивает жидкость в выходную трубу. Верхняя крышка служит опорой тяге поршня

Теперь вода начнет изливаться в пространство между штоком и гильзой. При движении поршня вверх вода начнет поступать в излив.

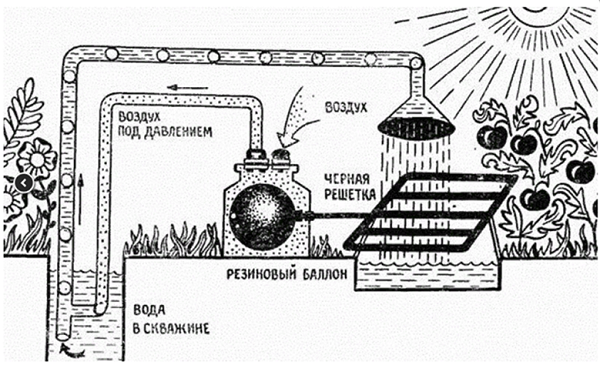

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Конструкция #7 — насос на энергии волн

Как видно из названия, такие насосы используют энергию волн. Конечно, на озерах не такие уж большие волны, но зато насос работает круглосуточно и способен за сутки накачать до 20 кубометров.

Вариант 1

Необходимые материалы:

• поплавок;
• гофрированная труба;
• два клапана;
• мачта крепления.

Поплавок представляет собой трубу, бревно, подбирается в зависимости от жесткости гофрированной трубы, опытным путем.

Гофрированная труба может быть из пластика или металла. Вес бревна нужно подбирать экспериментально

В гофрированную трубу монтируются два клапана, работающих в одном направлении.

При движении поплавка вниз гофрированная труба растягивается, в итоге происходит забор воды. Когда поплавок движется вверх, гофра сжимается и выталкивает воду вверх. Поэтому поплавок должен быть достаточно тяжелый и большой.

Вся конструкция жестко крепится к мачте.

Вариант 2

Эта конструкция отличается от первого варианта тем, что гофрированная труба заменена тормозной камерой. Данная схема, основанная на диафрагме, очень часто применяется в выполненных своими руками простых насосах для воды. Такой насос достаточно универсальный и может получать энергию от ветра, воды, пара, солнца.

Тормозную камеру следует разобрать и оставить только два отверстия для клапанов.

Вместо самодельных клапанов можно применить готовые, сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не рвалась (+)

Изготовление подходящих клапанов – отдельная задача.

Необходимые материалы:

• медная или латунная трубка;
• шарики немногим большего диаметра – 2шт.;
• пружинка;
• медная полоска или пруток;
• резина.

Для впускного клапана отрезаем трубку и рассверливаем таким образом, чтобы шарик плотно сидел на трубке. Необходимо добиться, чтобы шарик не пропускал воду. Для того чтобы шарик не выпал, сверху припаиваем проволоку или полоску.

Конструкция выпускного клапана отличается от впускного наличием пружинки. Пружинку необходимо установить между шариком и медной полоской.

Из резины вырезаем диафрагму по размеру тормозной камеры. Для привода диафрагмы нужно просверлить отверстие в центре и протянуть шпильку. Клапана вставляем снизу тормозной камеры. Для герметизации можно воспользоваться эпоксидным клеем.

Шарики для клапанов лучше найти не металлические, так они не буду подвержены коррозии.

Вариант 3

Опираясь на конструкцию двух предыдущих вариантов можно задуматься о сооружении более совершенной модели.

Бревно желательно выбрать сухое и не смолистое, так оно будет легче, обратите внимание на отсутствие трещин

Для этого насоса необходимо забить четыре кола (1) в дно водоема. Затем изготовить поплавок из бревна. В бревне нужно сделать запилы, чтобы при качании на волнах оно не вращалось.

Для долговечности рекомендуется обработать бревно горячим составом из смеси керосина и олифы

Делать нужно осторожно, обрабатывать на водяной бане: открытого огня быть не должно

Ограничители хода бревна (3) и (4) прибивают таким образом, чтобы бревно при максимальном движении не повредило шток насоса (5).

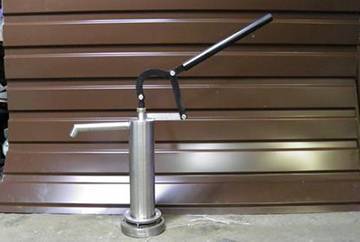

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса. Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Насосы из велосипедных колес

Чтобы собрать такое насосное оснащение потребуется наличие:

• ПВХ-труб с отводами;
• велосипедных колес;
• веревки из нейлона;
• шкива небольших размеров;
• нескольких поршней;
• несущей опоры.

Шнур привязывается к шкиву и обматывается на обод велоколеса. В гильзу закладывается несколько поршней. При вращении обода поршни подхватывают жидкость, и выталкивают ее наверх. После вода стекает по отводу в приготовленную емкость.

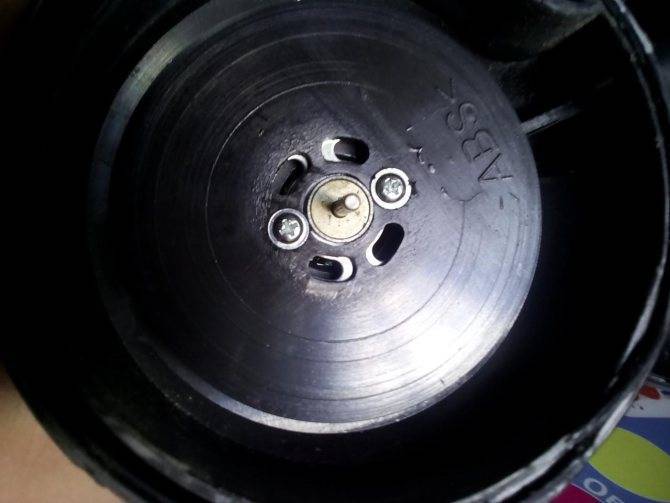

Помпа работает следующим образом: вал, вращаясь в герметичном корпусе, отбрасывает воду от центра к краям корпуса насоса; затем вода вытекает через выходную трубу.

Изготовьте вал из алюминиевого листа по фотографиям.

Ручные насосы – разновидности и конструкция

Приспособления для подъема воды человечество изобрело давно. В течение столетий они усовершенствовались, но схема работы оставалась неизменной. В основу устройства положен принцип взаимодействия клапанов. Выделяют 4 основных типа:

• поршневой;
• штанговый;
• крыльчатый;
• мембранный.

Своими руками делают первый вид для источников глубиной до 10 м и второй, если требуется поднять воду с 10 и более метров. Два последних типа в быту практически не применяются из-за низкой производительности.

Ручные насосы за долгое время использования показали свои преимущества:

• простая конструкция и быстрый монтаж;
• доступно применение в самых неблагоприятных условиях;
• экономичность – нет необходимости в электричестве;
• унификация деталей, которые легко меняются при необходимости;
• невысокая стоимость промышленных и самостоятельно изготовленных изделий;
• для установки не требуется привлекать специалистов.

Некоторые недостатки обусловлены особенностями конструкции. Понадобится прилагать физические усилия – вода перекачивается при неоднократном нажатии на рычаг. Результаты, по сравнению с электрическим насосом, скромные. Несмотря на минусы, ручные помпы популярные, часто это единственная возможность обеспечить дом водоснабжением.

Конструкция поршневого насоса

Устройство состоит из цилиндра – чугунного, стального, иногда пластикового. Снаружи также виден изливной патрубок и рукоятка, скрепленная через шток с поршнем внутри. Он плотно прилегает к стенкам корпуса. В теле имеются каналы, которые закрыты клапанами, удерживающими воду от перетекания в камеру под ним. Используется механический привод – человек заставляет механизм попеременно двигаться вверх и вниз. В скважину опущена труба, соединенная с насосом. Снизу на ней установлено обратное запорное устройство.

Процесс подъема жидкости состоит из трех фаз:

1. В нерабочем состоянии цилиндр заполнен водой. Она удерживается клапанами, которые закрыты.
2. Пользователь нажимает на рычаг, жидкость проталкивается на выход поршнем. Одновременно под ним образуется разреженное пространство, которое заполняется водой.
3. Поршень идет вниз, под давлением клапаны в нем открываются, а обратный на трубе запирается. Вода переходит в верхнюю камеру. Затем механизм перемещается в первое положение, и циклы повторяются.

Конструкция штангового насоса сложнее. Он опускается в скважину, на поверхности расположен только рычаг, который через длинный шток соединяется с поршнем. Поднимает воду с глубины свыше 10 м, при этом рабочий цилиндр опускают ниже зеркала на 1 м. Применение возможно при диаметре обсадной трубы 100 мм и больше. Принцип работы во многом аналогичен с принципом поршневой помпы, установленной снаружи. Только эта конструкция не всасывает, а создает водяной столб, который при перемещении механизма подпирается новыми порциями жидкости.

Штанговые насосы снаружи отличаются длинными рычагами

Эти две модели используются для самостоятельного изготовления. Крыльчатые и мембранные малопроизводительные, с усложненной конструкцией. Схема поршневого и штангового насоса отличается простотой и безотказностью, но имеет уязвимые места. Уплотнения на поршне изнашиваются быстрее всего. Иногда такая же участь ожидает клапаны, особенно когда вместе с водой поднимается песок. Он воздействует, как абразив, повреждая резиновые и пластиковые детали.

Заключение

Какая же модель насоса достойна войти в джентльменский набор современного владельца ПВХ лодки? Каждый насос Браво может найти своего приверженца. Проведённый нами тест подтвердил правильность выбора ножного насоса Bravo 9 в качестве штатного насоса для комплектации ПВХ лодок Badger . Он наиболее универсален и подходит для любых ПВХ лодок, как по надёжности, так и по производительности.

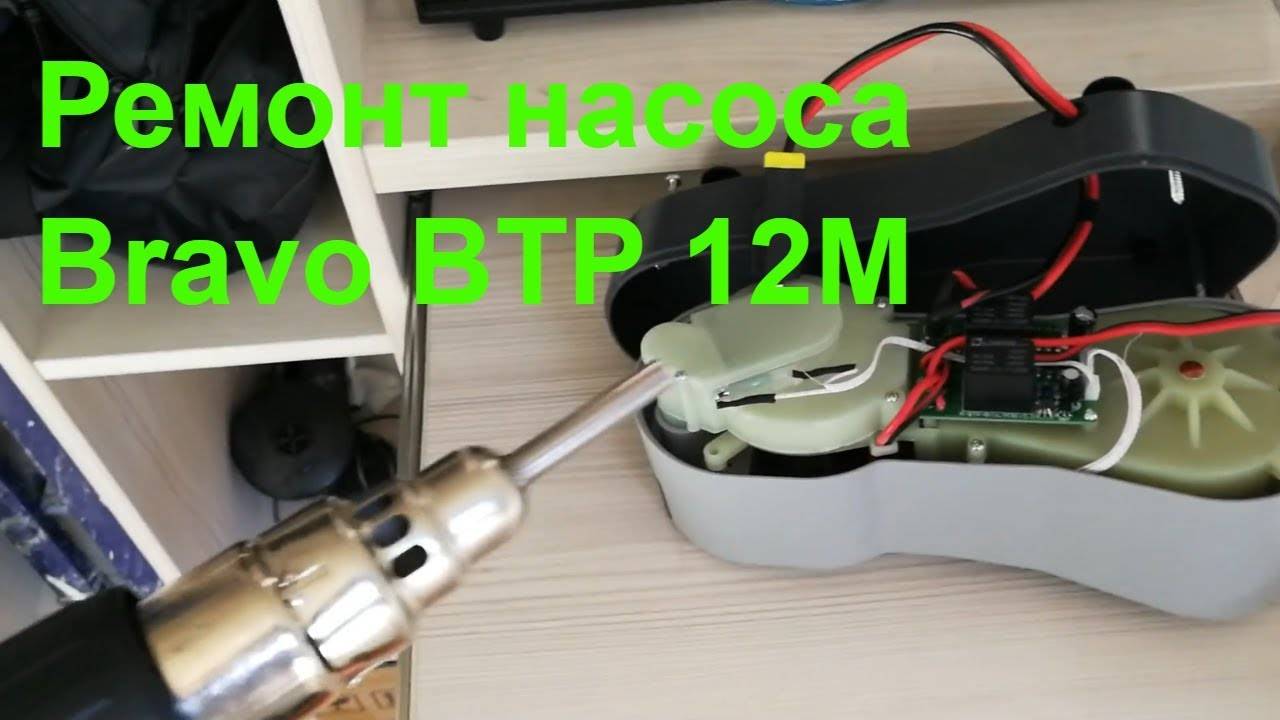

Электрические насосы новой серии BP (BТP) могут выступить достойной альтернативой популярным насосам серии BST . Более того, очень хотелось, чтобы производители лодок наметили тенденцию по комплектации своих моделей современными компрессорами, хотя как видно из результатов теста, при наличии физической активности владельца, ручные и ножные модели по скорости накачивания не отстают от своих электрических конкурентов.

PS. Почему мы разместили результаты этого теста насосов в разделе тюнинг лодок ? Tuning с английского – это настройка, в данном случае сборки лодки, под себя. По нашему мнению электрический насос для лодки позволяет владельцу провести подготовку судна к плаванию максимально быстро и удобно.
