Как сделать электронный сигнализатор поклевки своими руками?

Схемы простых электронных сигнализаторов поклевки (принцип работы)

Вариант 1. Простая схема электронного сигнализатора

Датчик натяжения лески выполняется из контактной группы от ре­ле РПУ-2

Важно только настроить, чтобы разжимания реле происходило при малейшем движении лески, но это делается очень легко во время сборки

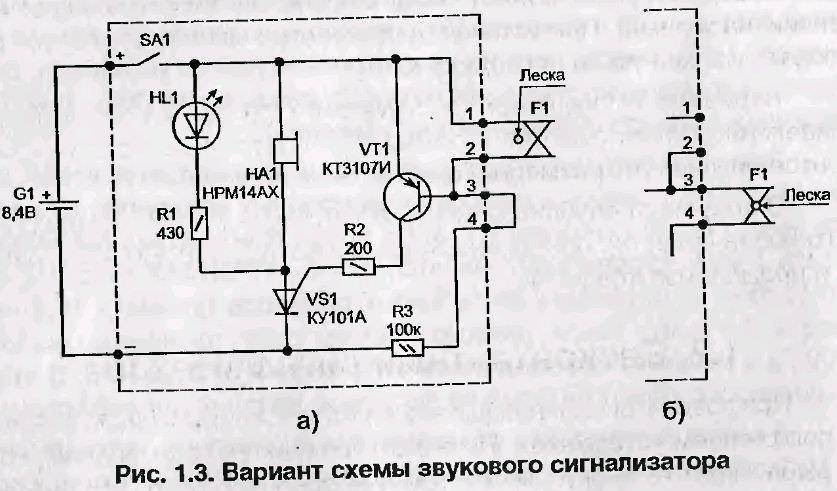

Вариант 2. Простая схема ждущего звукового и светового сигнализатора

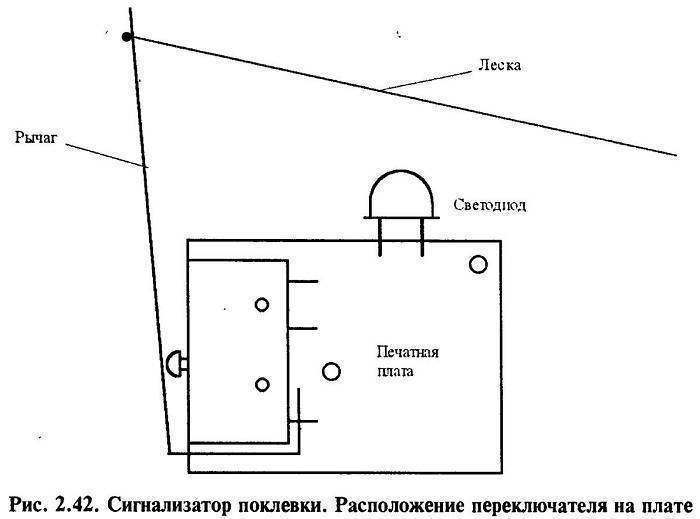

Очень простая схема. Датчик основан на все том же реле РПУ-2 или любом другом его аналоге. Леска заводится за датчик и разъем SA1 замыкается вручную. Как только произойдет натяжение лески при поклевки — она пройдет через датчик и цепь позволит динамику сигнализировать о поклевке. Также можно параллельно поставить и светодиод, для светосигнализации.

Очень простая схема и не требует дополнительного описания. По-прежнему используется реле РПУ-2 или его аналог.

Вариант 4. Более сложная схема ждущего сигнализатора поклевки

Для сборки сигнализатора электронного нужно обладать хотя бы минимальными конструкторскими навыками — какой корпус поместить, какую систему лучше придумать, метод крепления и т.д. Это определяет каждый конструктор для себя самостоятельно. Мы же расскажем о самом принципе работы электронного сигнализатора и его комплектующих. Для сборки понадобятся: • Батарейка на 3 вольта (или несколько соединенных последовательно). • Контакты от сломанного будильника или игрушки. • Геркон разомкнутый, без магнита. • Магнит (можно от защелки мебельной защелки). • Светодиод или пищалка (или и то и другое для комбинированного сигнализатора). Перед вами наиболее полноценная схема электронного звукового сигнализатора. Принцип работы такого сигнализатора заключается в следующем – при подводе магнита к геркону (во время поклевки) схема замыкается и передает электрический ток на светодиод или пищалку (или на оба элемента). Происходит свечение светодиода или зуммер пищалки – оповещение о начале поклевки. Такую схему можно использовать, например, в вышеописанном механическом сигнализаторе – усовершенствовав его в электронный, комбинированный. В этом случае нам надо изогнуть дугу так, чтобы она была ближе к удилищу тем кончиком, где расположен крючок, через который проходит основная леска. На этом кончике дуги нужно укрепить магнит, на удилище закрепить расположенные внутри какой-нибудь трубочки или коробочки элементы питания, геркон и светодиод с пищалкой. Во время поклевки леска натянется и согнет проволочную дугу с магнитом, приблизив его к геркону. Геркон замкнет цепь и подаст питание на светодиод и пищалку. Можно в цепь поставить тумблер для включения и выключения пищалки по желанию и тогда она будет срабатывать только во включенном положении. Чтобы светодиод работал всегда — тумблер устанавливайте в цепи после светодиода, чтобы в выключенном положении без питания не оставить и сам светодиод. Получается замечательный сигнализатор.

Источник

Нужно ли снимать суппорта при покраске

В данном вопросе мнения разнятся. Если делать покраску суппорта в сервисном центре, то мастера обязательно его снимают

Есть сразу несколько причин, почему важно снять суппорт при покраске:

  • Во-первых, при снятом суппорте минимальный шанс, что будут задеты краской детали, которые не должны быть покрашены – это диски, элементы крыла и так далее;
  • Во-вторых, только при снятом суппорте его можно равномерно покрыть краской со всех сторон, а не только лицевую сторону. Если не снимать суппорт, снизу, с обратной стороны и по бокам он будет прокрашен не столь качественно, сколь спереди.

У покраски без снятия есть явное преимущество – экономия времени. Снятие суппорта – довольно сложная процедура, но отметим один нюанс, что для покраски не обязательно снимать его полностью. Вполне можно покрасить суппорт, если отогнуть тормозной шланг и закрыть при помощи малярного скотча рабочий поршень суппорта, чтобы на нем не оказалась краска.

Как сделать простой сигнализатор?

Сигнализатор поклевки может быть самым простым. Отсутствие сложных элементов не делает данный предмет менее эффективным и полезным в рыбной ловле. Именно простые разновидности чаще всего изготавливают своими руками, поскольку на все работы уходит совсем немного времени. Так, чтоб приступить к самостоятельному изготовлению качественного самодельного сигнализатора поклевки, понадобятся нижеперечисленные компоненты:

  • проволока;
  • пара кембриков;
  • пассатижи;
  • ножницы или канцелярский ножик.

На самостоятельное изготовление простого сигнализатора может уйти всего 15-20 минут. Если все перечисленные элементы подготовлены, можно приступать к работам.

Сперва следует взять проволоку. Ее длина будет находиться в зависимости от параметров длины удилища, к которому ее запланировано прикреплять. Примерно стоит взять 30 см. Не рекомендуется брать слишком плотную стальную проволоку, потому как работать с ней будет сложно. Идеальным решением станет отрезок из алюминия.

Определение сигнализатора поклевки и его предназначение

Сигнализаторы поклевок служат для своевременного оповещения о фиксации поклевки. Они бывают нескольких видов и различаются по подаче сигнала, но имеют один принцип действия. Заключается он в том, что рыба, заглотнув наживку, перемещается, натягивая или ослабляя леску. Именно на эти маневры и реагирует сигнализатор, информируя рыбака о том, что пора применять меры к выуживанию улова.

Сигнализаторы подразделяются на несколько типов:

  1. Механические. Выполняются в виде чувствительной верхушки удилища или установкой определенного груза на провисшей леске между первым входным кольцом и катушкой. Натяжение или провис лески, которые периодически чередуются, сигнализируют о том, что имеется поклевка.
  2. Свингер. Разновидность механического маячка, суть действия которого заключается в следующем:

    • пластмассовая головка с зажимом для лески, крепится возле первого кольца;
    • с обратной от зажима стороны монтируется своеобразный рычаг, с фиксацией груза;
    • вторая сторона рычага взаимодействует с кронштейном, который установлен на удилище;
    • леска вставляется в зажим и сигнализирует об изменениях натяжения перемещением груза по рычагу.
  3. Электромеханические. Это так называемые «пищалки». Их принцип действия заключается в том, что при активации и колебаниях лески, аппарат подает звуковой и световой сигнал, что весьма удобно, как на ночной рыбалке, так и просто на своеобразном отдыхе, когда приходиться отвлекаться.

Все виды представленных сигнализаторов можно соорудить собственноручно. Этот процесс не займет много времени, средств и сил, но позволит сэкономить определенные средства, по сравнению с фабричными аналогами.

Световой

Такие индикаторы будут кстати, если планируется ночная рыбалка. Простым вариантом является покраска поплавка флуоресцентными красками. А если есть необходимость изготовления сигнализатора для закрепления на кончике удочке или на леске, можно сделать электронный светлячок.

МатериалыИнструмент
коктейльные соломинкиножницы
батарейка (таблетка) 3 Впистолет с горячим клеем
термоусадочная лента (толщина должна быть равна диаметру батарейки)зажигалка
светодиоды
мелкие заколки для волос типа «крокодил»

Этапы изготовления:

От соломинки отрезать кусочек, длиной около 3-5 сантиметров. Размер можете выбрать сами, в зависимости от того, какой светлячок хотите сделать.
Отрезок соломинки необходимо заполнить клеем из горячего пистолета. Следите, чтобы при заполнении не было пустот.
Пока клей не застыл, вставляем в одну из сторон отрезка трубочки светодиод. Он должен войти в клей головкой примерно на сантиметр-полтора. Оставляем полностью остыть.
Батарейку вставляем в термоусадочную ленту. Длина отрезка ленты должна быть равна диаметру батарейки + сантиметр запаса с одной стороны.
Берем целую соломинку, вставляем в термоусадочную ленту с той стороны, где оставляли запас свободного края. При помощи зажигалки прихватываем ленту. Будьте внимательны, так как на этом этапе придется действовать очень быстро

Важно не дать полностью застыть термоусадке вокруг трубочки. Убрав зажигалку, быстро доставайте трубочку и снова вставляйте ее обратно

Повторите это действие несколько раз, пока остывающая термоусадка не обретет форму места, куда будет свободно вставляться и откуда будет легко вытаскиваться трубочка.
Пройдитесь пламенем от зажигалки по термоусадке с обратной стороны батарейки (противоположной от той, которую вы формировали на прошлом этапе). Будьте внимательны, запаивать батарейку полностью не нужно.
Последний этап – к одной из плоских сторон батарейки при помощи горячего пистолета боковой частью приклеиваем заколку-крокодильчик.

Как изготовить сигнализатор поклевки для фидера своими руками

Для использования такого светового индикатора необходимо соединить две его части (с батарейкой и со светодиодом). Для этого слегка разогните ножки диода и вставьте его в готовое отверстие так, чтобы ножки оказались с двух сторон батарейки, согласно полярности. После активации светляка при помощи заколки можете разместить его на кончике удочки или на леске между катушкой и первым заводным кольцом.

Важно! Если не использовать крокодильчик, а вставить с противоположного конца батарейки еще одну трубочку и зафиксировать ее термоусадкой, получите полноценный светлячок для закрепления на поплавке или кончике удилища.

Принцип действия

Все сигнализаторы клева похожи по принципу работы, отличия если и есть, то они чисто технические: установка прибора, способ подачи сигнала, его разновидности.

Останавливаясь более подробно на каждом из них, описание работы каждого будет выглядеть следующим образом:

Поплавок

Приспособление не сложно в самостоятельном изготовлении. Потребуется поплавок заводского изготовления, или из пенопласта высокого по качеству плотности.

Вес поплавка должен соответствовать весу кормушки, такое соотношение позволить сигнализатору находится в воде в частичном погружении, только тогда от него будет максимальная польза во время рыбалки.

Леска должна иметь стопорящий элемент для закрепления поплавка (петля, кембрик), принцип вылова построен на конструктивности вылова обычной удочки с поплавком.

Кивок

Сигнализатор работает благодаря пружинистости материала, который применяется для изготовления. Рыболовы для изготовления используют или стальную проволоку, или витые пружины.

К снасти с помощью резиновых или полимерных трубок сигнализатор закрепляется таким образом, чтобы его можно было регулировать. Для того чтобы кивок при забрасывании не слетел, он закрепляется жестким способом.

Во время поклевки в зависимости от длины и жесткости кивка леска, продетая через кольцо,может иметь различную степень механических изгибов. Принцип работы позаимствован из конструкции зимних удочек.

Светлячок

Закрепленный на вершине фидера в отверстие ушек, с помощью обычной прищепки или канцелярского зажима «лягушки», в качестве сигнализатора может служить простейший рыболовный светлячок.

Это приспособление продается в большом разнообразии по форме изготовлению во всех рыболовных магазинах. При каждом забросе во избежание потери сигнализатора рекомендуется светлячок снять.

В зависимости от чувствительности, светлячок может по-разному реагировать своим срабатыванием во время клева.

Трубочка из фольги

Сигнализатор самый простой как по изготовлению, так и по принципу работы. Требуемое время для изготовления самое минимальное, а с учетом отсутствия затрат на прибор еще и популярным.

Сигнализатор устанавливается путем продевания через оснастку снасти таким образом, чтобы трубка находилась между катушкой и первым кольцом. Забросив и установив фидер, трубка смещается ближе к катушке, частично свободносвисая.

Для изготовления потребуется небольшая по длине алюминиевая трубка, скотч и немного фольги, которую плотно накручивают на трубку. Леску продевают в изготовленную трубку и закрепляют под углом на небольшом расстоянии от катушки спиннинга.

Принцип срабатывания сигнализатора простой:

  1. Во время натягивания лески трубка выравнивается параллельно бланка снасти.
  2. В свободном положении сигнализатор немного провисает, но путем огрузки можно отрегулировать сигнализатор в нужном положении.

Правильный колокольчик

При изготовлении этого вида сигнализатора можно сразу сделать поправку: сам колокольчик делать не обязательно, он стоит копейки, а изобилие различных вариантов имеется в каждом магазине для рыбалки.

Можно и самостоятельно изготовить колокольчик из гильз патронов, металлических трубочек различной тональности, или из другого материала, издающего нужный по тональности звук.

В этом сигнализаторе более важная часть составляет монтаж прибора на фидер, самый простой вариант закрепление колокольчика на вершине снасти, но он не очень практичен при выуживании рыбы из реки: леска может стопориться, или слететь сам сигнализатор.

Вариантов установок есть несколько, рыбаки сами определяют приемлемость каждого из них для ловли, но самым эффективным является сигнализатор имеющий название «правильный колокольчик».

Механические сигнализаторы

В конструкции таких изделий нет аккумуляторов, радиоуправления. Вся работа основана на физических законах.

Свингер

На вид это громоздкая конструкция с пластиковым флажком, оснащенным петлей. В эту петлю продевается шнур. Другая составляющая системы – длинный рычаг со 100-граммовой гирей, на которой есть кронштейн, закрепляющийся на опоре под фидер.

Когда рыба начинает поклевку, шнур натягивается, гирька двигается по рычагу в сторону свингера. Все действие происходит на ваших глазах, и есть возможность мгновенно среагировать на активность рыбы.

Хангер

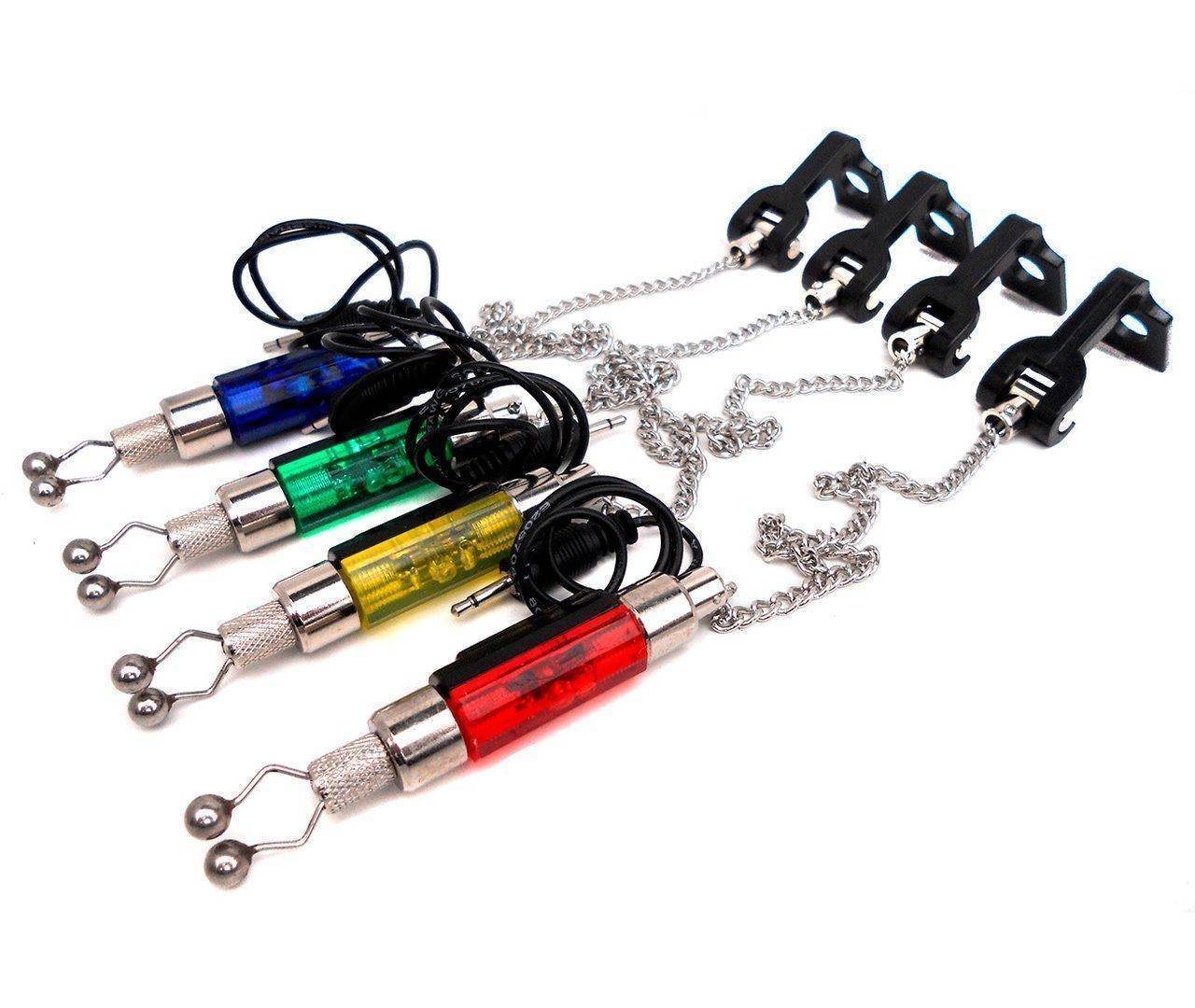

Среди механических устройств определения поклевки хангеры – наиболее чувствительные. Конструктивно это пластмассовый овал с зажимом для лесы вверху. Снизу прикрепляются грузики для натяга шнура. Изделие фиксируется на лицевой поперечине с помощью цепочки.


Хангер

Как самостоятельно изготовить механический сигнализатор

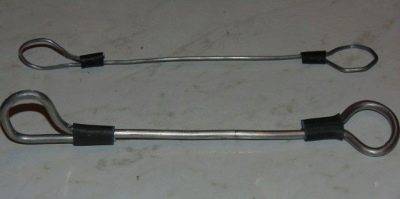

Из стальной проволоки длиной 25-30 см, нескольких пластиковых пробок получится отличный сторожок. Проволоку согните в 3 местах. Угол одного сгиба должен быть прямым: этой стороной устройство прикрепится изолентой к удилищу.

Один конец проволоки раскалите на огне, наденьте пластиковые пробки. Прямую часть прикрепите к удочке, другую, изогнутую — положите на леску. Как только рыба дотронется до крючка, изогнутый отрезок соскочит с лески: получатся маятниковый эффект. Вам останется только подсечь объект лова.

Разновидности сигнализаторов поклевки

Итак, начнем с того, что разберемся каким образом сигнализаторы могут нас оповещать о поклевке, а они могут это делать следующими способами:

  • Звуковым сигналом;
  • световым сигналом;
  • движением.

К звуковым сигнализаторам относятся : погремушки, колокольчики, электронные звуковые датчики и другие шумовые элементы.

К световым можно отнести светящиеся палочки, которые крепятся непосредственно на кончик удилища или на поплавок. Световые сигнализаторы используются только в темное время суток.

Что касается сигнализаторов движения , то к ним относятся: мягкие вершинки, боковые кивки, или яркие погремушки, которые крепятся на провисающую леску. Боковые кивки могут уловить малейшие поклевки и могут использоваться как на спиннинге, так и на донке.

С теорией разобрались, теперь переходим к практике, в которой постараемся внятно описать процесс сборки различных сигнализаторов из подручный средств и инструментов.

Подготовительный этап

Покраска суппортов своими руками требует тщательной подготовки материалов, а также проведения предварительных манипуляций. Только поочередное соблюдение всех этапов даст хороший результат. В первую очередь нужно подготовить:

  • защитный материал (газеты, бумага, скотч и т.д.);
  • демонтажные инструменты (домкрат, гаечный ключ);
  • средства очистки поверхности (наждачная бумага, металлическая щетка, электродрель);
  • обезжириватель, грунтовка, эмаль;
  • маска, перчатки, спецодежда.

Подготовительные мероприятия:

  1. Обеспечиваем доступ к поверхности суппортов. Снимаем колеса. Для этого используем домкрат, гаечный ключа, специальный держатель авто. Профессионалы советуют сначала провести демонтажные работы с передними, затем с задними колесами. Для работы с внешней стороной достаточно убрать колесные диски.
  2. Очищаем покрытие от пыли, грязи, коррозийных бляшек, остатков химических реагентов. Используя соответствующие приспособления.
  3. Защищаем не окрашиваемые зоны. С помощью пленки, бумаги накрываем места, куда не должны попасть элементы красящего вещества. Категорически нельзя задевать тормозные колодки, шланги, части ротора.
  4. Обезжириваем подготовленный для покраски участок. Наносим на деталь слой грунта и даем ему высохнуть.

В результате соблюдения техники предварительных манипуляций, следуя советам профессионалов, подготавливаем покрытие для нанесения лакокрасочного вещества. Качество работы заложено в первичных мероприятиях.

Для начала необходимо снять колесо

Очистка суппорта

Пошаговая сборка электронного сигнализатора поклевки своими руками

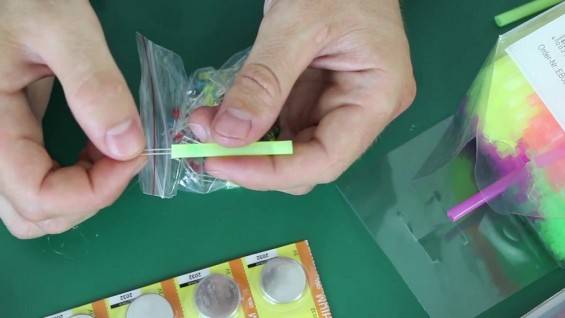

Первым делом выбираем одну трубочку и отрезаем кусок длиной примерно 3–4 см.

Далее берем горячий клей и наполняем им отрезанный кусок трубочки.

Берем светодиод и вставляем в трубочку с клеем так, чтобы ножки лампочки выглядывали приблизительно на полсантиметра. Кладем в сторонку и ждем пока клей остынет.

Далее берем одну батарейку и термоусадочную трубку. Отметим, что трубку нужно выбирать по размере батарейки. Вставляем батарейку в термоусадку и отрезаем приблизительно 2 см.

Вставляем батарейку поглубже, чтобы она оказалась посередине. Далее зажигалкой слегка разогреваем термоусадку так, чтобы получить заготовку наподобие представленной на рисунке ниже.

Вставляем трубочку со светодиодом в термоусадку так, чтобы контакты оказались на контактах батарейки.

Теперь хорошенько разогреваем термоусадку, чтобы она плотно прилегала к трубочке со светодиодом. Во время нагревания необходимо периодически шатать трубку со светодиодом, чтобы она не приклеилась.

Если термоусадка больше не сужается, можно пойти по обратному пути и увеличить диаметр трубки со светодиодом. Делать это можно при помощи горячего клея

Важно, чтобы все контакты, оставшиеся в термоусадке, были максимально герметичными

На свободном конце просто приклеиваем небольшой отрезок трубочки. Светлячок можно будет регулировать, если на этом этапе использовать гофрированную часть трубочки.

В конце приклеиваем на этом куске трубочки заколку.

Электронный сигнализатор поклевки удочки готов. Чтобы им воспользоваться, необходимо просто вставить трубку со светодиодом в соответствующее место и лампочка загорится. Далее при помощи крокодильчика цепляем сигнализатор к кончику удочки, фиксируем его в любом удобном положении и ждем сигнала.

Видеоинструкция по созданию электронного сигнализатора поклевки:

Добавить комментарий Отменить ответ

Итог

Независимо от того, какой тип сигнализации выбран вами для фидерной рыбалки, стоит помнить об основном предназначении вспомогательных приспособлений. Они должны помогать и способствовать удачной тихой охоте и ни в коем случае не становиться дополнительной головной болью.

То есть, если у вас есть проверенный способ, которым вы пользуетесь годами, стоит задуматься о том, а следует ли его кардинально менять на новый?

Эксперименты, дело, конечно, хорошее, но стоит вспомнить пословицу о том, что синица в руках надежнее, чем в небе журавль.
