Легкая походная коптильня из противня: туристский лайфхак

Чертежи и схемы конструкций из холодильника

Перед тем, как приступать к действиям, нужно все продумать и нарисовать подробную схему будущего агрегата, изучить пошаговую инструкцию. Коптильня из холодильника своими руками может быть создана в нескольких вариациях.

Для начала необходимо принять решение, какого типа будет коптильня: горячего или холодного копчения, их конструкции отличаются. Выберите подходящее место на участке, лучше, если будет естественный уклон. Если такого места нет, то уклон создается вручную. Под топку следует сделать углубление в земле.

Подробная схема коптильной установки должна включать все важные составляющие с указанием размеров, так будет проще осуществлять сборку. В зависимости от типа конструкции, материалы и длина дымохода будут отличаться, но обязательны следующие элементы:

• сама камера (корпус холодильника);
• решетки и крепления для расположения мяса и рыбы;
• дымоход и дымоотвод;
• поддон для сбора жидкости и жира;
• топка.

Использование топки не является обязательным условием монтажа коптильни, для образования дыма от щепы подойдет, например, старая электрическая плитка. Удобно использовать такую систему в двухкамерных холодильниках с нижним расположением морозилки. В этой камере располагаем электроплитку, на нее устанавливаем металлическую емкость с толстыми стенками (например, старую сковороду). Такая система подходит для варианта создания коптильни горячего копчения, когда тление щепы происходит внутри основной камеры. Внутреннюю поверхность можно выложить керамогранитной плиткой, дымогенераторная камера будет смотреться симпатично и эстетично.

Как сделать коптильню холодного копчения для рыбы своими руками

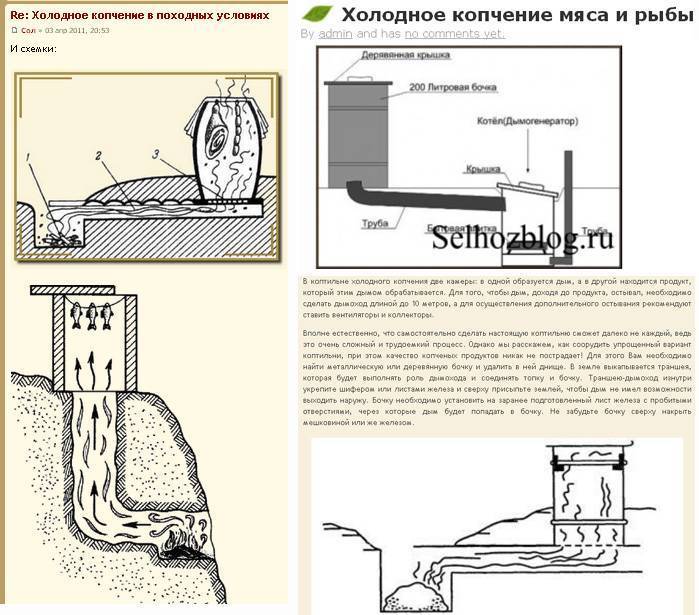

Простейшую конструкцию коптильни холодного копчения сооружают из палок, полиэтиленовой пленки, проволоки и ведра с углями. Прутья 3-4 шт. длиной 1,5-1,7 м вбивают в землю на расстоянии 50 см друг от друга. Натягивают металлический пруток горизонтально, к нему подвешивают рыбу на крюки. Внизу устанавливают ведро с раскаленными углями.

По периметру сооружение плотно заворачивают пленкой и укрепляют кирпичами, чтобы она не развевалась на ветру

Обустройство стационарного шкафа холодного копчения начинают с траншеи. Размеры коптильни для рыбы из металла определяют исходя из количества одновременно обрабатываемой продукции.

Пошаговая инструкция:

1. Длину дымохода обустраивают 2,5-3 м в траншее на глубине 25 см, шириной 50 см. на дно укладывают щебень и песок или облицовывают огнестойким кирпичом. Щели заделывают глиняным раствором.
   Коптильню обустраивают в дальнем недоступном углу участка, чтобы дети и животные не могли обжечься
2. Монтируют топку и шкаф для копчения рыбы. Емкости соединяют между собой трубой.
   В верхней части предусматривают заслонку, регулирующую поток воздуха и вывод дыма
3. В качестве емкости для коптильного шкафа выбирают ведро или кастрюлю, бочку или буржуйку. Внутри располагают металлическую решетку для настила или подвеса рыбы.
   Крюки изготавливают из стальной проволоки сечением 0,3 см

Внимание! Высота камеры коптильни для рыбы равна 0,8-1,2 м. Это обеспечит равномерное распределение теплого дыма

Быстро и просто изготовить коптильню из старого поломанного холодильника. Он уже снабжен полозьями и решетками. Для обустройства следуют инструкции:

1. Холодильник устанавливают по уровню на подготовленную площадку. На землю подкладывают плитку или кирпичи. В нижней части холодильника стенки и днище облицовывают металлическим листом толщиной 0,1-0,2 см, ставят на дно электрическую плиту. На нее помещают металлическую емкость со щепой.
   В стене проделывают отверстие, равное по диаметру сечению электрошнура плиты
2. Над плитой укладывают лист, он будет служить жироприемником. Устанавливают решетки. Рыбу размещают на расстоянии 6 см друг от друга.
   Дверь холодильника снабжена магнитной лентой, она обеспечивает плотное прилегание дверцы к шкафу

Простая коптильня из металлической бочки без дна, устройство и особенности копчения.

Еще один вид коптильни – металлическая бочка без дна. Сначала нужно вырыть в склоне канавку по направлению движения ветра. Как правило, в той или иной местности ветер постоянно дует в одну сторону. Канавка должна иметь отвесные стенки, глубину 20–25 см и длину 7–10 метров. Сверху ее надо закрыть доской или горбылем, а поверх доски насыпать землю или плотно уложить дерн. В результате получится хорошая подземная труба. На ее выходе устанавливают железную бочку без днища.

Низ бочки нужно окопать и землю хорошо утрамбовать. Вместо крышки лучше использовать щит из досок со щелями, через которые будет выходить дым. В таком коптильном отделении затем укрепляют решетку или сетку. С другого конца подземной трубы устраивают топку, где и будут разводить костер. Для этого в земле нужно выкопать яму глубиной 50–60 см и длиной около 1 метра. Перед топкой можно сделать ступеньки, чтобы к ней было удобнее подходить. Края топки надо выровнять с землей под трубой, а сверху накрыть крышкой, металлической или деревянной. Коптильня для холодной обработки мяса готова.

Сушка мяса для похода. Ингредиенты

Взять мясо в поход можно любое: говядину, свинину, баранину, курицу. Главное найти хороший бескостный кусок или сделать его таковым.

На этот раз я взял охлажденный бараний окорок, просто потому, что я люблю баранину больше, да и вообще это более калорийный, на мой взгляд, вид мяса. В данном случае, это нам и нужно, ведь мы не на диете сидим, а наоборот, нуждаемся в повышенной энергетической ценности сушёного мяса для похода.

Времени на приготовление вам понадобится достаточно много – сушка мяса для похода это занятие медитативное, только «горячая стадия» занимает от 5 до 8 часов и целые сутки надо его досушивать. Так что сублимированное мясо в домашних условиях надо делать заранее, за несколько дней до того, как вы отправляетесь в путь.

На всякий случай добавлю, что специи можно подобрать в магазине согласно виду мяса, а можно использовать те, которые есть под рукой, просто посыпав ими мегазаготовку «мясо в поход» на глаз. Имейте в виду, что в готовых магазинных смесях специй типа «Для говядины» содержится соль, так что, если вы будете использовать «самонабранные» пряности, то нужно будет посолить сублимированное мясо чуть больше.

Итак, как сушить мясо для похода?

Полезные статьи:

• Как сушить сухари для похода
• Питание в походе
• Легкая походная коптильня из противня: туристский лайфхак
• Огурцы малосольные в пакете: походный деликатес «на коленке»

Как выбрать коптильню для похода

Для этого надо учитывать несколько критериев:

• необходимо определиться с тем, сколько рыбы вам придется приготовить в походе. Исходя из того, что для приготовления одной порции некрупной рыбы в коптильне требуется от сорока минут до одного часа, можно понять, какого размера коптильня необходима;
• коптильня должна быть изготовлена из материала, устойчивого к действию огня, оптимальным вариантом является нержавеющая сталь толщиной 0,3- 0,5 мм;
• если вы отправляетесь в автомобильное путешествие, то размер и вес коптильни будут иметь не такое значение, как в пешем походе, где важен каждый грамм;
• если коптильня разборная, необходимо оценить, насколько проста она в сборке и можно ли ее будет собрать-разобрать, если металл «поведет» после нагревания на огне.

Как правильно коптить в походе

Процесс копчения в походных условиях аналогичен приготовлению копчёностей дома или на даче:

• использовать щепу только лиственных пород древесины, кроме берёзы;
• следить за температурным режимом и временем обработки;
• соблюдать санитарно- гигиенические правила.

Но есть особенности, связанные с отсутствием вдали от населённых пунктов холодильника и возможности хранить в нем приготовленные продукты. Срок хранения готовых мясных и рыбных изделий при комнатной температуре составляет не более 6 часов, а летом он ещё меньше. Поэтому коптить необходимо то количество, которое будет съедено в ближайшую трапезу и не заготавливать продукты впрок.

Виды коптильни холодного копчения

Конструкции, в которых осуществляют длительную обработку продуктами горения делят на несколько видов. Они отличаются между собой по типу источника нагрева. Именно этот критерий считается важным. Они делятся на:

Обычные. Размеры таких коптилен рассчитывается исходя из потребляемого объема готовой продукции. Например, если планируется готовить большие порции мясных и рыбных блюд, то габариты конструкции могут превышать 100 см х 150 см.

Электрические. В устройстве данного оборудования присутствуют специальные нагревательные элементы, работоспособность которых запускается от действия электрической сети. Как правило, такие изделия отличаются своими миниатюрными размерами. У них присутствует колёсики для мобильности.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

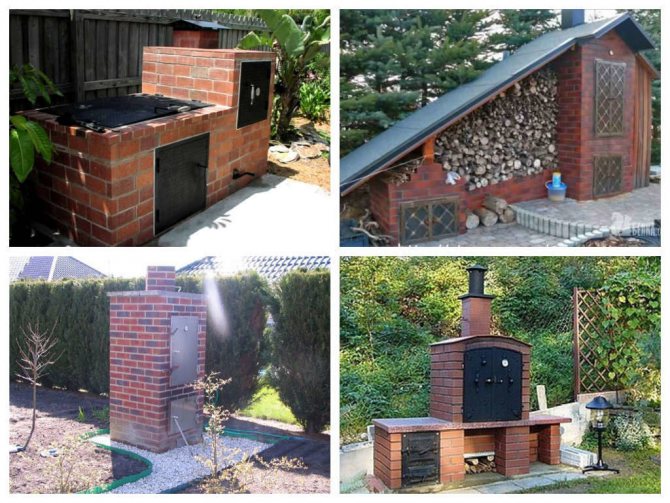

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Популярные статьи Ангелочек своими руками из ниток. ангелок в шаре из нитей

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Простая коптильня из ведра или железного ящика, устройство и особенности копчения.

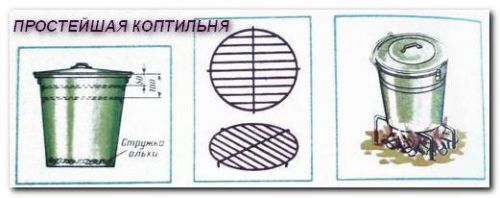

Один из самых простых вариантов коптильни на природе – это неоцинкованное ведро с крышкой. Перед использованием ведро нужно тщательно прокалить. Обязательное условие – крышка должна быть хорошо подогнанной и плотно закрывать ведро. Можно также использовать ящик из нержавеющего металла с крышкой. Внутри такого ящика или ведра нужно разместить решетку на высоте 3–4 см над дном.

Можно сделать несколько таких решеток, размещая их друг над другом, тогда во время копчения решетки можно будет время от времени переставлять сверху вниз. Сырье для розжига в этом случае укладывают на дно. Эта простая коптильня хорошо подойдет для обработки небольших по размеру кусков мяса. Для дымообразования будет достаточно 2–3 горстей стружек или опилок. На решетки нужно выложить подготовленный для копчения продукт, затем ящик или ведро надо плотно накрыть крышкой, оставив небольшие щели для выхода дыма, и установить на угли.

накрыть коптильню сверху куском брезента или другой плотной ткани. Брезент должен находиться на высоте 10 см над продуктами. Для выхода копоти и поступления кислорода, поддерживающего тление углей, нужно оставить небольшую щель.

ПК из подручных средств

Если нет возможности приобрести «фирменные» изделия для копчения, то сделать простейшую коптильню всегда возможно из многих подручных материалов, например – ведра или бельевого бака для кипячения.

Из рисунка видно, что данную простейшую конструкцию ПК можно изготовить с минимумом затрат

Самыми сложными деталями тут являются решетки, которые придется изготовить самостоятельно. Решетки вполне заменимы металлической сеткой. Остальное все ясно из картинки.

Процесс копчения на такой походной самоделке занимает по времени около двух часов, однако качество конечного продукта целиком и полностью удовлетворит каждого. К сожалению, подобные переносные самоделки недолговечны, так как очень быстро прогорают.

Более «живучие» конструкции – это мобильные мангалы, сотворенные на базе автомобильных дисков, которые вполне можно использовать и для процесса копчения. В этом случае в их топку закладываются только опилки, а огонь разводится под самим мангалом.

Использовать подобную переносную конструкцию двойного назначения в походных условиях – весьма выгодно.

Но самым компактным решением для процесса копчения является простая решетка со складными ножками

Правда, в такой простейшей имитации коптильни возможен вариант только горячего копчения.

Естественно, что такая решетка доставит много хлопот. Для ее успешного функционирования желательно вырыть специальную яму или выбрать подходящее безветренное место в овраге. Кроме того, под решеткой требуется разместить булыжники, развести на них костер, а уж потом засыпать раскаленные камни опилками. Безусловно, что это будет просто имитация копчения. Однако многих устраивает и такая вариация коптильни.

Как построить коптильню холодного копчения

Сделать такой аппарат своими руками можно в гараже или домашней мастерской. Изготавливается домашняя коптильня своими руками из подручных материалов, а устанавливаться может на даче или во дворе частного дома.

Ящик для коптильни холодного копчения

Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:

1. удалить внутренние полки;
2. газовой горелкой и стальной щёткой очистить стенки от краски;
3. в верхней части коптильной камеры вырезать отверстие Ø100мм;
4. закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
5. в нижней части боковой стенки просверлить отверстие Ø20мм;
6. приварить к нему кусок водопроводной трубы с резьбой 1/2″;
7. на боковых стенках через каждые 10см приварить уголки 20х20мм;
8. изготовить необходимое количество решёток и разместить их на уголках.

Металлический сейф для коптильной камеры

Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.

Длина трубы для холодного копчения

У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.

В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:

• В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.
• В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30х30см достаточно длины 3-4 метра, при сечении 15х15см длину необходимо увеличить до 5-7 метров.
• В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.

Дымоход для коптильни холодного копчения

Изготовление дымогенератора

Самой сложной частью коптильни холодного копчения является дымогенератор. Сделать его можно из герметично закрывающейся ёмкости небольшого размера, например, огнетушителя.

Пошаговая инструкция по сборке такого аппарата состоит из нескольких пунктов:

1. разрядить огнетушитель;
2. выкрутить клапан;
3. отмыть аппарат от остатков пенообразующей смеси или порошка;
4. на высоте 7см от дна просверлить 4-6 отверстий Ø12мм;
5. в отверстие, оставшееся после удаления клапана, установить эжектор.

Пошаговая инструкция сборки дымогенератора из огнетушителя

Изготовление эжектора

Принцип работы эжектора заключается в прохождении через него потока воздуха, подаваемого компрессором. Этот поток подаёт дым в камеру, а образующееся при этом разрежение в генераторе усиливает тягу и тление опилок и щепы.

Сделать его можно из водопроводного тройника 1/2″:

1. в выходное отверстие закрутить кусок трубы длиной 10см;
2. с обратной стороны вставить деревянную пробку;
3. в центре пробки просверлить отверстие Ø10мм и вставить соответствующую трубку такой длины, чтобы она вошла в трубу 1/2″;
4. к тонкой трубке шлангом подключить компрессор, а толстая через трубу ПВХ присоединяется к коптильне.

На следующем рисунке изображена схема работы эжектора.

Схема работы эжектора котельни холодного копчения

Стационарная коптильня для дачного участка

Это уже не просто функциональный предмет, чтобы что-нибудь закоптить и угостить друзей. Такая коптильня по сути — архитектурное сооружение и элемент украшения вашей дачи. Потребуется квалифицированный печник, потребуются полномасштабные строительные работы, с разработкой чертежей, с подготовкой фундамента, и так далее. Что может получиться в итоге, вы можете видеть на фотографиях.

Понятно, что функционал такой коптильни ограничен только вашей фантазией. Сооружение может быть совмещено с печью, которая будет использоваться для повседневного приготовления пищи. Может быть предусмотрен стационарный мангал. Может быть оборудована сушильная камера для фруктов. И так далее.

Вот прекрасное видео, как мастер делает коптильню для газовой плиты:

Как сделать коптильню холодного копчения из старого холодильника

Коптильня из холодильника своими руками может быть изготовлена в разных вариациях. Главное — соблюдать технологию и выполнять работу качественно, тогда конечный результат вас непременно порадует.

Инструменты и комплектующие, пошаговая инструкция

Холодное копчение протекает при температуре 40°С, поэтому для самодельной коптильни такого типа не требуется тщательная очистка емкости холодильника от пластиковых деталей, полную разборку делать нет необходимости. Сам холодильник будет выступать в роли камеры, а топку следует разместить не ближе, чем на расстоянии трех метров. При этом следует позаботиться о хорошей тяге, дым должен беспрепятственно проникать в коптильную камеру.

Главное – не переусердствовать, сделайте небольшой угол наклона дымохода, ведь для холодного копчения очень важно, чтобы дым наполнял камеру и постепенно уходил через верхний дымоход. Для этого холодильник нужно расположить выше топки, при необходимости можно заглубить топку в земле

Дымогенераторную емкость топки можно сложить из огнеупорного шамотного кирпича или взять любой металлический ящик небольшого размера с толстыми стенками. Позаботьтесь и о том, чтобы в печке было достаточно места для дров или щепы, и было удобно подкладывать топливный материал.

Сам холодильник также нужно подготовить:

1. Вымойте внутреннюю поверхность холодильника.
2. Подберите подходящие по размеру решетки или сделайте их из толстой проволоки.
3. В верхней части холодильника установите крючки или вкручивающиеся кольца для подвеса крупных кусков мяса или рыбы.
4. По желанию можно обшить внутреннюю поверхность холодильника деревянной вагонкой, обшивку следует производить с вентзазором.
5. В нижней и верхней части холодильника выпиливаются отверстия диаметром 10см под дымоход (используйте болгарку либо ножницы по металлу).
6. Необходимо соединить топку с нижним отверстием в холодильнике металлической трубой (место стыка сваривается), если труба закрепилась плотно, можно просто заполнить зазоры жаропрочным герметиком.
7. Небольшой отрезок трубы (0,5-0,8м) устанавливается в верхнее отверстие в холодильнике, этот участок будет трубой для выхода отработанного дыма.

Коптильня холодного копчения своими руками из холодильника готова! Осталось сделать первый проверочный запуск

Во время топки обратите внимание на движение дыма, посмотрите, нет ли зазоров в системе и на сколько хорошая тяга

Коптильня делается за 2-3 часа. В результате получится полезный и просто необходимый агрегат для дачи или загородного дома. Сам процесс копчения идет достаточно долго, из мяса или рыбы может выделяться жидкость и жир, поэтому нужно позаботиться о сливе этой массы в специальную емкость, которую необходимо установить на дне холодильника.

https://youtube.com/watch?v=qOObioL2noo

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.
