Как установить транцевые колеса на лодку, элементарная инструкция

Процедура регистрации

Для получения официального документа соответствия конструкции на самодельный прицеп для лодки ПВХ проходим регистрацию в ГИБДД или других организациях, которые лицензированы на испытание ТС. Подтверждаем соответствие качества изделия в специализированной службе. Организация выполнит необходимые тесты и испытания. При положительном решении будет выдан документ, подтверждающий, что устройство пригодно для эксплуатации. Такой прицеп не разрешается использовать для перевозки людей.

Обязательно сохраняем чертежи лодочных прицепов. По окончании процедуры регистрации вручается номерной знак и документ, подтверждающий прохождение ТО. Прицеп для лодки должен эксплуатироваться только при наличии этих документов. При остановке сотрудником ДПС и отсутствии документов на прицеп будет выписан штраф. Конфискация лодочных прицепов осуществляется в случае отсутствия номерного знака.

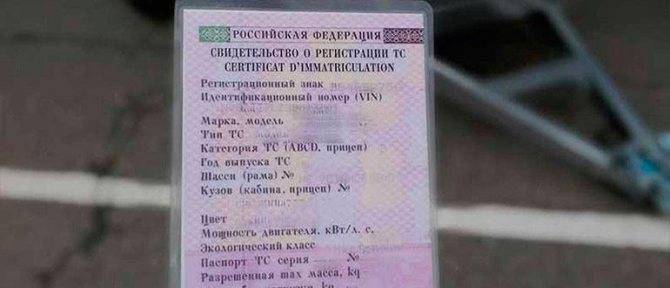

После всех процедур Вы получите свидетельство о регистрации ТС

Регистрация прицепа подразумевает предоставление свидетельства о том, что конструкция безопасна для участников дорожного движения. Из сертифицированных деталей потребуются торсионная ось и сцепное устройство. Сохраняем чеки и сертификаты.

Разновидности транцевых колёс

По способу крепления и особенностям конструкции выделяют четыре типа этих аксессуаров.

1. Полуавтоматические перекидные. За счёт механизма на пружинах способны менять транспортировочное положение на рабочее и наоборот. Когда рыбак или охотник не нуждается в транцевых колёсах, они поднимаются и закрепляются. Положение изделий может быть крайне неудобным, если к транцу приделан эхолот. 2. На шпильках для надувного дна низкого давления (НДНД). Крепление к транцу происходит с участием двух шпилек. Существует рабочее (функциональное) и транспортировочное положения (колёса приподняты). Шпильки монтируются в отверстия. На них нанизываются колёса и закрепляются шплинтами. Переместить изделия в транспортировочное положение не так просто. Потребуется снять шплинты, открепить колёса, перевернуть их, надеть заново и закрепить. 3. Быстросъёмные транцевые колёса. Они имеют единственное положение – функциональное. Легко открепляются и прикрепляются к транцу. Быстросъёмные аксессуары очень удобны. 4. Транцевые колёса на струбцинах. Транцевое колесо состоит из шасси, кронштейна и стойки. В конкретном случае кронштейн заменяется струбциной. Крепление позволяет монтировать и демонтировать изделия за несколько секунд.

Если возникает необходимость демонтировки, просто ослабляют крепёж. Стойка легко отходит от транца. Для установки колёс на струбцине нет нужды в просверленных отверстиях.

Это их главное достоинство.

Выбор транцевых колёс на струбцинах обусловлен наличием у хозяев двух-трёх лодок. Они могут переустанавливать изделия с одного судна на другое.

Читать: Выбираем бензиновый ледобур

Транцевые колеса для лодок ПВХ и их особенности

Лодка ПВХ оснащается типовыми колесами, которые предпочитает хозяин судна и какие лучше подходят. Размер не влияет на устойчивость плавсредства в воде.

Такое название за счет места прикрепления – к транцу. Транец – это задняя часть лодки, выполненная из «морской» фанеры (бакелита). Все изделие прикрепляются к жесткой металлической раме.

Среди особенностей выделяют следующие:

• балки крепления и рама выполняются из нержавеющей стали;
• сама рама состоит из сваренных между собой труб размерами 30х30 мм;
• к раме присоединены кранштейны П-образной формы;
• колеса подбираются под местности будущей эксплуатации: если это грунт, то используют широкие и невысокие, если асфальт – то узкие;
• масса лодки — главный показатель в подборе материалов для изготовления;
• складывание и разборка шасси должны быть простыми и удобными;
• в покрышках применяется камерная технология наполнения воздухом.

Для чего нужны транцевые колеса для лодок ПВХ

Основная функция – удобство перемещения лодки в готовом состоянии по суше до воды и обратно. Один человек теперь справиться с транспортировкой даже самого большого ПВХ-судна. Кроме того, изобретение упрощает вытягивание на сушу из воды.

Если лодка оснащается мотором, то они становятся незаменимым помощниками. Двигатель устанавливается возле машины. До воды плавучее средство легко перемещается.

Чтобы детально выразить удобство технологии свободного перемещения рационально взглянуть на усредненные цифры:

• вес лодки — 50 кг;
• вес двигателя — 35 кг;
• дополнительное топливо в канистре — 25 кг;
• якорь — 10 кг;
• оборудование и средства для рыбалки, весла — 40 кг;
• накапливающаяся при плавании и рыбной ловле вода в лодке – 10 кг.

Таким образом, вес составляет 170 кг. Самостоятельно в одиночку тащить по суше такое снаряжение не представляется возможным. Кроме того, лодку несложно повредить. Водружать на воду, затем ходить за снаряжением тоже утомительно. Куда проще снарядить плавсредство необходимым скарбом возле автомобиля и довезти до воды.

Что представляет собой само устройство

Конструкция банальна. К металлической платформе крепится балка, на конце которой устанавливается ступица. Металлические платформы с помощью четырех болтов монтируются к транцевой доске на одинаковой высоте с шириной шага между собой в 2/3 доски. Перпендикулярно к платформе приварены две пластины с дугообразной внешней стороной и центральными отверстиями. Через них проходит втулка с подшипником.

Втулка проходит насквозь балки на конце. Таким образом, балка крепится к платформе посередине, подниматься и опускаться. В верхней и нижней точке пластины выпилены два углубления.

В них попадает фиксатор балки, расположенный на таком расстоянии от пластины, чтобы при поднимании вверх, он оказывался в углубления. Фиксатор представляет собой перпендикулярный балке штифт. Таким образом, передвижное устройство убирается и крепко фиксируется, становясь выше днища.

Каким критериям должно отвечать изделие

Отвечая перечисленным ниже требованиям, изделие прослужит хозяину на славу:

• металл стоек к коррозии;
• металл крепкий, чтобы выдержать массу лодки при полном снаряжении;
• у колес круглая геометрия, нет трещин и порезов;
• подшипник ступицы при движении работает беззвучно (в противном случае он поврежден, и ступицу заклинивает);
• фиксирующее устройство — крепкий и надёжный механизм. При зафиксированном положении балки не возникает люфта.

Самостоятельное изготовление транспортировочного изделия

Транцевые шасси – это не сложная технология, которая доступна только фабрикам со специализированным техническим оснащением. Легкость механизма в том и заключается, что установить можно и в домашних условиях.

Конструктив шасси представляется в нескольких видах:

• складные шасси;
• колеса-трансформеры;
• поворотные шасси;
• откидная конструкция;
• съемное транспортировочное изделие;
• автоматизированная система.

Первым делом определяемся с материалами и видом колес. Металлы, которые применяют в изделии:

• нержавеющая сталь;
• алюминий или дюралюминий;
• оцинкованный металл.

Из металлов изготавливаются платформы крепления шасси к транцу и балки с крепежом для дисков.

Колеса применяют следующие:

• литые;
• надувные;
• пластмассовые.

Литые отличаются дешевизной, долговечностью, низкими затратами на эксплуатацию и поддержку в рабочем состоянии. Однако в рыхлом грунте и на песке они малоэффективны.

Надувные — накачиваются воздухом. У такого вида повышенная проходимость. Однако велика вероятность получить прокол или порез покрышки.

Пластмассовые шасси применяются при передвижении по твердым поверхностям. Они устойчивые, прочные и эстетически привлекательные. Но на песке и грунте уступают в проходимости даже литым видам.

Стойки делаются прямыми или изогнутыми. Изогнутые выглядят элегантно и компактно убирают шасси, позволяя сэкономить место, если колеса не поворачиваются. Однако прямые надежней, так как давление приходится на всю поверхность балки, а не на угол изгиба.

Процесс изготовления не хитрый. Каждый рыбак на даче или в гараже имеет подручные материалы для изготовления. В 8 из 10 случаев применяется кронштейны (к платформе крепится балка с подвижным механизмом на конце). Старые дачные тележки или детские велосипеды становятся донорами колес.

Перед началом изготовления лучше приготовить чертеж будущей конструкции. Чтобы добиться полезного изделия, некоторые детали потребуется сварить (крепеж к транцу и пластины для крепления балки). В этом вопросе лучше пригласить для изготовления заготовки сварщика, если нет опыта и оборудования для сварки.

В качестве подшипника ещё используется вращающаяся втулка, которая подбирается по размеру ступичного отверстия. Если подшипник в ступице уже установлен, то потребуется сделать на конце два крючка на подобии велосипедного крепления.

Список необходимого материала и инструмента для работы

Для изготовления конструкции потребуются следующие материалы и инструменты:

• труба круглая 20 мм;
• труба круглая 23 мм;
• труба квадратная 25*25*2 — 1,2 м;
• мебельная заглушка 25*25мм – 2 шт.;
• болт м10 – 8 шт.;
• шайбы под болт м10 – 16 шт.;
• гайка м10 – 8 шт.;
• гайка для крепления колес – 4 шт.;
• втулка – 2 шт.;
• болт с гайкой для крепления втулки – 2 шт.;
• шплинты 2 шт.;
• спица для изготовления фиксатора (подойдет электрод);
• колесо с игольчатым подшипником– 2 шт.;
• грунтовка для металла;
• эмаль для металла;
• силиконовый герметик;
• сверло 20 мм;
• сверло 4 мм;
• шлифовальный круг;
• обрезной круг.
• дрель;
• гаечный ключ;
• шлифовальная машина;
• отвертка;
• карандаш или маркер;
• кисточка для нанесения эмали.

Инструкция по изготовлению

Соблюдение требований безопасности и прочности конструкции станет основой долговечности и надежности шасси для лодки ПВХ. С рекомендациями и советами в подобных случаях лучше ознакомиться до начала работы.

Чтобы самостоятельно установить транспортировочную систему выполняются следующие действия:

1. На нижней трети транца с помощью карандаша или маркера размечается будущее место крепления платформы и 4 места для сверления отверстий под болты крепления. При этом соблюдается горизонтальность между двумя сторонами.
2. Высверливается по четыре отверстия с каждой стороны, в соответствие с расстояниями между отверстиями на платформе.
3. В каждое отверстие с внутренней стороны транца устанавливается болт, проходящий через шайбу.4) Диаметр отверстия в транце под болты не превышает 0,5-1мм диаметра болта.
4. На болты одевается платформа. Далее устанавливаются шайбы и закручиваются гайки.
5. К платформе с помощью подвижной втулки прикрепляется балка через подготовленное отверстие на конце и затягивается болтами с двух сторон втулки.
6. Устанавливаются колеса и фиксируются гайками.
7. Накачиваются воздухом, шасси проверяются на эксплуатационные свойства и надежность фиксирующего механизма.

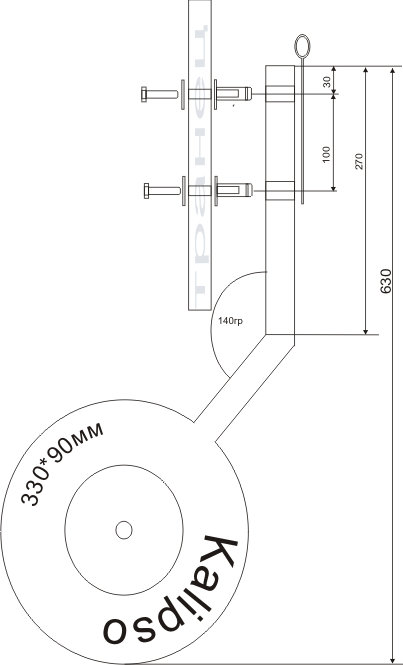

Чертеж:

Пошаговый процесс монтажа

Прежде чем перейти к процессу установки транцевых колес на лодку пвх, нужно будет учесть несколько нюансов.

Требования

• Стойки должны располагаться строго вертикально.
• Край крепежной площадки (тот, что снаружи) желательно располагать от края транца минимум в 5 мм.
• Если на стойках есть изгиб, то в рабочем положении его можно завести как под лодку, так и в противоположную сторону (если позволяет конструкция и это указано в паспорте колес). В первом случае вы уменьшите нагрузку на свои руки, поскольку центр тяжести окажется над колесами, во втором вам будет легче преодолевать препятствия (камни, коряги).
• Между колесом и днищем должно быть расстояние минимум 20 мм, тогда вам не будет мешать налипшая на колеса грязь.
• Колеса должны быть максимально разведены в стороны — именно в таком положении лодка будет более устойчива при перевозке и вы ее не уроните набок. Чтобы не ошибиться, просто разверните стойки к мотору, а колеса к баллонам.
• При складывании колеса не должны задевать баллоны.
• В верхнем положении они не должны мешать повороту лодочного мотора.

Установка транцевых колес на лодку пвх

Начните с прочтения инструкции — несмотря на простоту установки, производители часто делают важные ремарки к своим моделям. Если инструкции не сохранилось, то запросите ее у производителя — это нормальная практика и ее обязательно пришлют.

Из инструментов потребуется:

• угольник;
• карандаш;
• дрель (шуруповерт);
• сверла в зависимости от модели (как правило достаточно: 6 мм, 8 мм или 10,5 мм);
• герметик.

Подготовка и работа:

Лодку необходимо собрать.
Разместить ее на подставках, так, чтобы обеспечить полное вывешивание стоек в нижнее положение и чтобы вам было удобно работать.
Разметить расположение кронштейнов с внешней стороны транца. Для этого потребуется приложить стойку к транцу как можно ближе к баллону, но чтобы колесо не задевало его

Во время разметки обратите внимание на конструктивные особенности вашей лодки. Под сверло не должны попасть важные элементы.
Измерьте расстояние от оси площадки до краев транца по вертикали и горизонтали, сделайте зеркальную разметку с другой стороны, приложите стойку для предварительной проверки.
Во время сверления отверстий соблюдайте перпендикулярность плоскости транца

Чтобы не выломать фанеру на выходе сверла, отверстия сверлятся в 2 этапа. Сначала маленьким сверлом и только затем большим с двух сторон.
После сверления не спешите использовать герметик! Прежде, соберите все «на сухо» и проверьте работоспособность. Не поленитесь и навесьте мотор.
И только после проверки можно собрать крепеж на герметик и закрепить.

Виды транцевых колес

Производители выпускают несколько видов транспортировочных шасси. Вот основные из них.

Трансформер КТ-5

Подобная модель имеет свою специфику установки. Шасси крепится к транцу таким образом, что их можно не снимать при транспортировке лодки в сложенном состоянии. Подобная конструкция имеет дополнительные достоинства, связанные с удобством в перемещении. При перемещении на воде, они не влияют на ее маневренность.

Такая модель шасси позволяет одному человеку, без особых усилий перемещать лодку с места на место.

Основным материалом конструкции является сталь, толщиной 3 мм. В качестве стоек для колес используется профильная труба особой конфигурации. Это позволяет быстро устанавливать приспособление и переводить его из транспортного положения в рабочее.

Кроме этого, колеса имеют пружинный механизм, который позволяет транспортировать лодку по неровной поверхности.

Автоматические КТ-3Н и КТ-3НУ

Основным материалом изготовления подобных устройств является нержавеющая сталь. Предназначаются модели для надувных лодок с жестко закрепленным транцем или для лодок, которые имеют жесткий корпус.

Преимущества автоматической фиксации:

1. Устройство выполнено на высоком техническом уровне.
2. Имеет высокую надежность.
3. Отличается современным дизайном.
4. Может служить оптимальным вариантом при перемещении лодки на дальние расстояния.
5. Простота в эксплуатации.

При производстве автоматических устройств КТ применяется лазерная резка с последующей аргонной сваркой. Как результат – высокая точность, отличное качество и приемлемый внешний вид.

Эти колеса выдерживают плавсредство в снаряженном виде весом до 120 кг.

Складные транцевые колеса

Приспособление монтируется с внешней стороны транца, что позволяет без проблем складывать колеса снизу-вверх. Чтобы изделие зафиксировать, в конструкции применены пружины, которые располагаются внутри стоек и изготовленные из нержавейки. Следует заметить, что и остальные детали складных колес сделаны из нержавеющей стали, что обеспечивает конструкции завидную прочность и устойчивость, как к пресной воде (KS-03), так и к соленой воде (KS-04).

Преимущества подобной модели:

1. Простота при установке, снятии и эксплуатации.
2. Нет необходимости в постоянном снятии и установке шасси.
3. Способ крепления не мешает управлению судном.
4. Существуют варианты упаковки вместе с установленными колесами. Может устанавливаться на любую модель лодки ПВХ. Выдерживает нагрузку до 180 кг.

Поворотно-откидные шасси, для лодок ПВХ

Подобные конструкции ориентированы на транспортировку лодки одним человеком на не большие расстояния. Они устанавливаются с помощью 4-х болтов к транцу, сделанному из фанеры. Имеется возможность регулировки высоты их установки благодаря длине крепежной шпильки.

Для снятия приспособления достаточно отвинтить гайку, которая размещается с боковой части стойки. Колеса рассчитаны на перемещение веса до 140 кг.

Основные детали сделаны из нержавеющей стали, что свидетельствует о прочности изделия.

Транцевые колеса быстросъемные своими руками

Быстросъемные

Идея создания быстросъемных колес основана на особом механизме фланца, который позволяет оперативно отстегнуть стойки или пристегнуть их при необходимости. Самый удобный вариант – пружинный механизм. На первый взгляд может показаться, что изготовить такое устройство своими руками невозможно, но при желании механизм несколько упрощается и становится доступным для конструирования.

Прежде всего, отметим в каждом виде складного узла одну деталь – присутствует подвижный штифт, который и является своеобразной защелкой, удерживающей стойку в креплении (фланце). Подпружиненный подвижный штифт изготавливается по нескольким сценариям. Мы приведем всего лишь один пример.

В стойке просверливается вырез, толщиной равной диаметру штифта и длиной 25 мм. Сам штифт должен иметь длину, равную диаметру трубы, из которого сделана стойка, плюс с каждой стороны он выступает на 5-6 мм. Посередине штифта необходимо сделать канавку. Это место будет спрятано внутри стойки. За канавку будет зацеплена пружина. Второй конец пружины закрепляется в нужном месте стойки винтом, под который предварительно нарезана резьба.

Для изготовления фланца можно использовать П-образный профиль или заготовку из метала толщиной 3 мм. Выемки под штифты – фиксаторы вырезаются болгаркой, а затем обрабатываются механическим способом. Неподвижный фиксатор выполнен в виде шпильки, которая вставляется в отверстие и обваривается по кругу

Важно удалить лишний шлак и выровнять шов так, чтобы выступы штифта свободно входили в выемки фланца

https://youtube.com/watch?v=VY3GMikbBlg

Инструменты и материалы

Инструменты и материалы для изготовления транцевых колёс следует приобрести ещё на подготовительном этапе. Это очень важный процесс, где лучше достать чуть больше элементов «про запас», нежели потом ощутить тяжкие последствия ненадёжно собранной конструкции. Никто не обрадуется потере снастей или богатого улова вследствие поломки шлюпки, скреплённой с колёсами недостаточным количеством болтов.

Набор обязательных инструментов и материалов для установки транцевых колёс на лодку.

• Два колеса размером в диаметре не менее 30 сантиметров, а в обхвате около 5–8 сантиметров.
• Качественная ножовка для резки металла.
• Электрическая дрель и комплект свёрл.
• Отвёртка, плоскогубцы и ключи.
• Гайки, шплинты, болты и шайбы. Лучше подготовить на пару штук больше, про запас.
• Профиль квадратной формы сечением около 2 сантиметров.
• Сопоставимая с диаметром креплений трубка.
• Водостойкий герметик на силиконовой основе.
• Сварочное оборудование.
• Маркер, ручка, карандаш или любой другой пишущий инструмент для нанесения меток.

Предлагаем ознакомиться: Рыбалка на Можайском водохранилище. Спиннинг Быстрый взгляд на список требуемых материалов может несколько напугать, однако, всё не так страшно. Главное, во время работы придерживаться инструкции, быть как можно внимательнее и надёжно скреплять все детали. Финальный результат будет стоить приложенных усилий, ведь самоделка, как ни старайся раскошелиться на качественные болты, будет намного дешевле готового покупного варианта.

Стоит иметь в виду, что для конструкции наилучшим вариантом станут нержавеющие детали. Они незначительно дороже стандартных, однако, характер предстоящей работы и постоянная близость лодки к воде обязывает использовать именно их.

Монтаж колес на транец

Установка транцевых колес на лодку ПВХ доступна в двух вариантах – с предварительным сверлением отверстий и на клей. Осуществить самостоятельную установку несложно. В зависимости от способа установки конструкции на лодку, понадобится выполнение следующих действий:

1. В соответствии с отверстиями на крепежном элементе делаются отметки на транце. Просверливаются сквозные отверстия, которые не более чем на 1 мм больше чем болты, которые будут использованы. Отверстия в раме совмещаются с отверстиями в транце, и конструкция закрепляется при помощи болтов с использованием шайб.
2. Чтобы установить конструкцию без сверления, необходимо воспользоваться клеем. Клеевой состав наносится на поверхность крепежа и плотно прижимается к транцу. После полного высыхания к нему можно крепить раму с колесами.

Важно! Чтобы крепление получилось аккуратным, используйте мебельный винт с потайной гайкой. Он обеспечит надежное сцепление крепежа с транцем и будет смотреться очень эстетично с внутренней стороны лодки.

Особенности установки

Процедура крепления транцевых колес на лодку довольно ответственная, так как в случае халатного отношения может быть поврежден корпус плавсредства. С этой целью пользователь должен руководствоваться инструкцией по эксплуатации колес, в которой детально описана данная процедура. Нюансы могут возникать в зависимости от особенностей шасси.

Общие рекомендации по установке колес на лодку.

• Колеса прикрепляются к плавсредству в ненакачанном состоянии.
• Когда прикладываются элементы шасси, стоит убедиться, что во время монтажа не повредятся косынка, пайолы и остальные детали.
• Размечаются соединения. С этой целью требуется приложить крепежи к транцу, после чего при помощи карандаша отметить границы. Стоит помнить, что в данном случае нужно оставлять зазор ниже транца на 10 сантиметров.
• Сверлятся отверстия. Проводить эту процедуру стоит согласно точкам, что ранее были намечены. Чтобы процесс был более точным, можно использовать угольник.
• Отверстия и детали обрабатываются с помощью герметика. Это мероприятие обеспечивает дополнительную защиту от гниения и попадания влаги. Также герметики способствуют прочности сцепления.
• Монтаж крепежей. Крепежную пластину необходимо закрутить болтами, в которых предварительно установлены шайбы. Затягивание гаек не стоит делать быстро, стоит соблюдать плавность и очередность.
• Установка колес. На крепление нужно монтировать раму под колесо. Следующим шагом будет вставка фиксирующего шасси болта. В последнюю очередь устанавливают колесо и фиксируют его при помощи гайки.

На крепление шасси к плавсредству обычно уходит от 60 до 120 минут. На скорость данной процедуры оказывают влияние навыки мастера и его опыт в данном деле. Для того чтобы транспортировка лодки была максимально простой, лучше использовать транцевые колеса. При желании сэкономить на покупке данного приспособления владелец лодки может изготовить колеса самостоятельно.

При выборе аксессуаров для перемещения плавсредства стоит отдавать предпочтение тем, у которых крепежные элементы изготовлены из нержавейки.

О том, как смастерить транцевые колеса на лодку ПВХ с нуля, смотрите в следующем видео.

Материалы и оборудование

Еще не определившись с чертежами, можно составить примерный перечень материалов и оборудования, которое потребуется для изготовления лодочных колес. Колеса придется купить в готовом виде

Желательно обращать внимание на экземпляры с камерой. Они обеспечат большую устойчивость и плавную транспортировку

Существуют специальные подшипники с усиленным корпусом, но они устанавливаются на лодочных прицепах. Учитывая тот факт, что лодка на транцевых колесах будет перемещаться на малые расстояния, вполне подойдут втулки, а не подшипники.

Стойка колеса выполняется из трубы диаметром 25 мм и толщиной стенки 2,5 мм или металлического профиля 25х25 мм. Предпочтение следует отдать материалам из нержавеющей стали, оцинковки или с антикоррозийным покрытием. Если стойка будет изготавливаться из трубы, то сделать изгиб можно, предварительно разогрев ее горелкой. С профилем такая процедура не получится, так что придется его резать на части, а затем сваривать в нужной геометрии.

Выполнить крепление колеса к стойке не так сложно, как может показаться на первый взгляд. Решений здесь может быть несколько, и у каждого мастера есть поле для экспериментов. В стенках трубы на диаметрально противоположных сторонах необходимо сделать пропилы длиной по 4 см. В них вставляется пластина соответствующей толщины, которая будет выступать от торца трубы на 15 – 20 мм. В местах пропилов пластина приваривается к трубе.

В результате получится платформа для будущей оси колеса, в роли которой выступает обычный болт. Диаметр этого болта зависит от внутреннего диаметра втулки колеса. При использовании профиля подобных изобретений выдумывать не придется. Можно болт приварить к боковой стенке профиля.

Для крепления колеса могут потребоваться шайбы, гайки соответствующего размера или шплинты. О способе крепления написано будет позже. Фланец будет изготовлен из отрезка П-образного профиля. Также потребуются болты или шплинты, с помощью которых стойки будут крепиться к фланцу. Следует помнить и про крепление фланца к транцу и нужно приобрести соответствующую фурнитуру.

Установка транцевых колес на ПВХ лодку своими руками

Современная рыбная ловля не может обходиться без качественного плавсредства. Но чтобы упростить задачу транспортировки лодки из ПВХ, загруженную снастями и амуницией рыбака к конкретному водоему, производители рыболовных принадлежностей предлагают большой ассортимент транцевых колес.

Если есть желание и возможности, колеса для перемещения судна можно изготовить самостоятельно в домашних условиях. Особенно актуально иметь транцевые колеса, когда рыбалка осуществляется в одиночку.

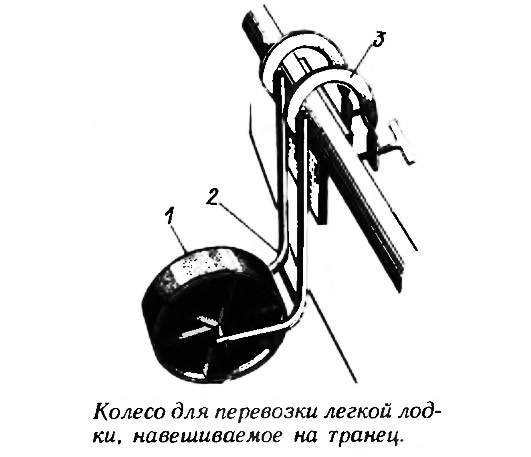

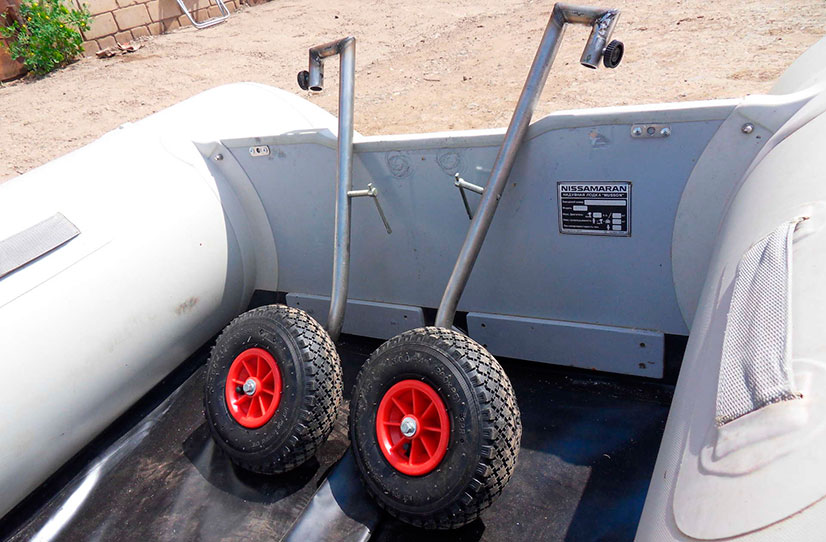

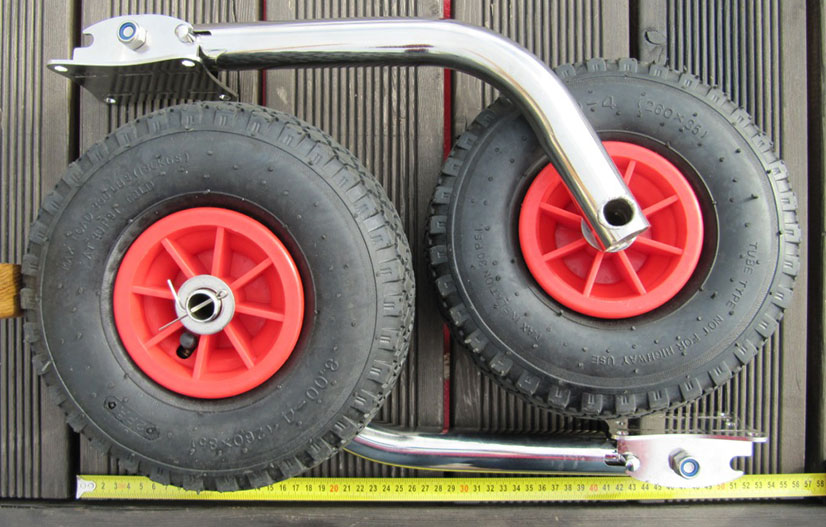

Транцевые колеса для плавсредств из ПВХ представляют собой транспортировочные шасси, для крепления которых используют кронштейны (2 шт.). Именно кронштейны приводят колеса в рабочее состояние (вверх и вниз).

Такой функциональный аксессуар позволяет одному человеку беспрепятственно перемещать по берегу, спускать на воду и выгружать с воды на сушу накаченную лодку. Удобство транцевых колес заключается в отсутствии необходимости снимать их после приводнения плавсредства, достаточно поднять их вверх и можно плыть.

При установке шасси, особое внимание должно уделяться размещению кронштейнов на транце, поскольку от этого будут зависеть ходовые характеристики на берегу, а также поворотная способность мотора при эксплуатации лодки

Полезные рекомендации

Главный и несомненный плюс самодельных транцевых колёс – значительная экономия средств. Ещё одно преимущество – возможность полностью настроить систему под свои нужды, ведь владельцы лодок нестандартных размеров зачастую испытывают сложности во время поисков оптимальных колёс. Решившись сделать всё самостоятельно, от этой проблемы можно запросто избавиться. Достаточно совершить все точные измерения, после чего сконструировать идеальную систему транспортировки не составит труда.

Значительная часть рекомендаций касательно самостоятельного изготовления транцевых колёс неразрывно связана с методами крепления.

• Не стоит пренебрегать карандашными пометками. Это значительно облегчает процесс. К примеру, когда крепление ставится на транец, по отверстиям можно сделать специальные пометки, после чего просверлить отверстия нужного размера.
• Болты разумнее ставить с внутренней части лодки. В таком случае гайки окажутся на лицевой стороне.
• Для крепления транцевых колёс следует использовать шайбы, гайки и болты.
• Важные пометки можно делать при помощи листов из прочных материалов вроде алюминия или текстолита, на которых сверлятся отверстия. После этого лист необходимо приложить на внутренней части транца и отметить все отверстия.
• Также не стоит перегружать лодку лишним грузом. Даже надёжно собранные структуры не всегда справляются — всё-таки это модифицированные резиновые лодки, а не грузовые подъёмники.
• После каждой рыбалки нужно тщательно промывать лодку от застрявшей грязи и водорослей. После высыхания будет нелишним обработать все металлические элементы смазкой.

Предлагаем ознакомиться: Ловля налима осенью на донку: подготовка снасти, выбор времени и места, техника У дальнейшей эксплуатации лодки с транцевыми колёсами есть свои нюансы, о которых также забывать не стоит. Несмотря на относительно крепкий характер конструкции, использовать лодку, как прицеп к легковому автомобилю, нельзя ни в коем случае. Такая затея почти наверняка закончится плачевно, и огромное количество часов, потраченное на создание системы, пропадёт впустую.

Стоит внимательно отнестись к использованию лодки после её длительного хранения в сложенном виде, например, в холодное время года.

В следующем видео вас ждет изготовление транцевых колес своими руками.

Инструкция по изготовлению

Рассмотрим пошаговую инструкцию изготовления самодельной тележки для лодки.

Изготовление рамы

Напомним, что абсолютно все составляющие вашего каркаса (рамы) должны скрепляться только сварочным аппаратом. Для изготовления рамы используют металлические профили (или трубы в зависимости от того, что вы смогли купить). Проделайте в них отверстия, а затем при помощи болтов М12 совместите будущие сцепку и ось. Теперь тщательно проверьте баланс, а также перпендикулярность центр балки к самой оси.

Оснащение рамы

Теперь вам придётся поставить и закрепить телегу на опорную ножку и трос. Вы можете обойтись и без опорной ножки (она же рулевое колесо), но если вы будете перемещать свой прицеп руками, она вам очень пригодится. Нижняя рукоять будет служить для регулировки колеса по высоте, а верхняя – поможет отрегулировать положение относительно трубки. Перед тем как на автомобиле выехать на трассу, поднимите рулевое колесо и зафиксируйте в пазу трубы. Когда вам нужно переместить прицеп руками, при помощи тех же рычажков опустите колесо и поверните в нужном вам направлении.

Следующим шагом возьмите трубу с размерами 40х60 мм и сварите из неё опорный механизм для лебёдки. Для создания опоры крыльев и кильблоков вам следует использовать такой же материал. При помощи металлических полосок (не меньше, чем по 4 мм) нужно будет закрепить килевые ролики. Закреплять их, разумеется, нужно сварочным аппаратом.

Когда вы будете устанавливать кильблочные опоры, не забывайте учесть один нюанс: чтобы не повредить ролик килем лодки, он должен двигаться на оси крайне легко и мягко.

Длину кильблочной опоры рассчитывайте так, чтобы сами колесики находились под элементом продольного набора вашей лодки. Таким образом, дно лодки будет меньше деформироваться. Для того чтобы легко найти нужный угол установки колесиков, быстрее всего будет изготовить из ДВП или ДСП макет дна вашего плавсредства. При помощи этого макета просто подгоните ролики под нужный угол.

Если вы не смогли найти подходящие вам ролики, их можно сделать своими руками. Для этого вам следует подобрать небольшой кусочек из полиуретана, который нужно обработать на станке, либо вручную выточить из него 6 колесиков (2 – под киль, 4 – под бок). Для изготовления самой оси вращения нужны обычные болты М14. В самих колесиках высверлите дырки по диаметру болтов. Теперь возьмите угол на 50 и изготовьте из него более мелкие уголочки, в которых нужно проделать отверстия и скрепить их П-образно. Они послужат креплениями для будущих осей.

Теперь, когда почти все главные составляющие конструкции закреплены, необходимо доработать ещё несколько деталей. Возьмите противокоррозийное покрытие и тщательно нанесите на все участки прицепа. После этого следует подождать время, указанное на упаковке (до полного высыхания), а затем покрасить всю конструкцию. Для этой цели подойдёт самая обычная эмаль. Последним шагом в сборке является прокладка проводов и установки светоэлементов (стоп-фар, поворотников) и, конечно же, специальной балочки для крепежа номера.

При правильной эксплуатации ваш прицеп будет служить не один год, если вы постарались над его конструкцией. На дорогах не стоит забывать, что вы едете с телегой, поэтому старайтесь избегать глубоких ям и резких поворотов, дабы увеличить время жизни прицепа.
