Как сделать коптильню своими руками

Топка, камера и дымоход

Для пожарной безопасности топка устанавливается так, чтобы верхняя плоскость была на уровне земли. Удобно в качестве топки использовать печную духовку, которые устанавливаются в кирпичные стены дымоходов в домах с печным отоплением.

Духовка вкапывается в землю, размер ямки делается с учётом пространства для открывания дверцы. С тыльной стороны духовки, как можно выше, по размеру трубы вырезается отверстие под дымоход.

Нужно обрезать её дно и верхнюю часть, по бокам от середины и выше просверлить отверстия. В них будут вставляться нарезанные по размеру куски толстой проволоки, на которые впоследствии разместятся продукты на крючках.

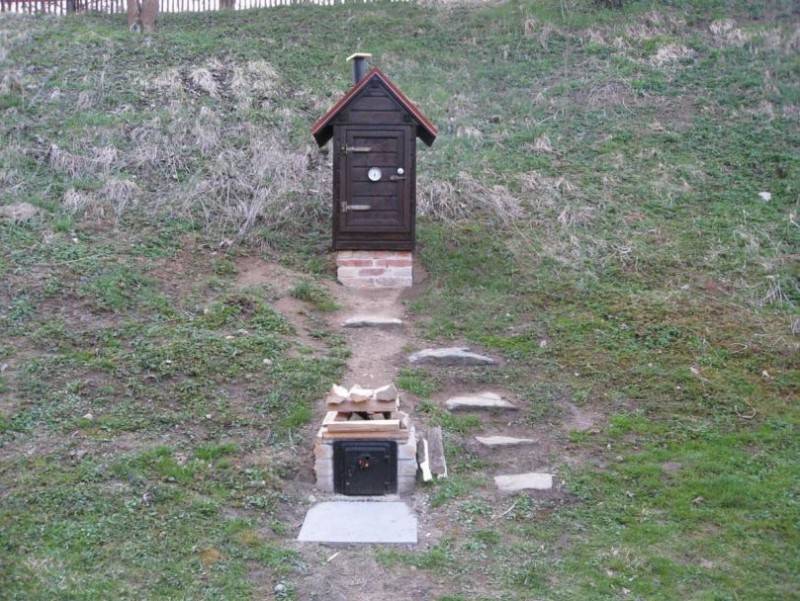

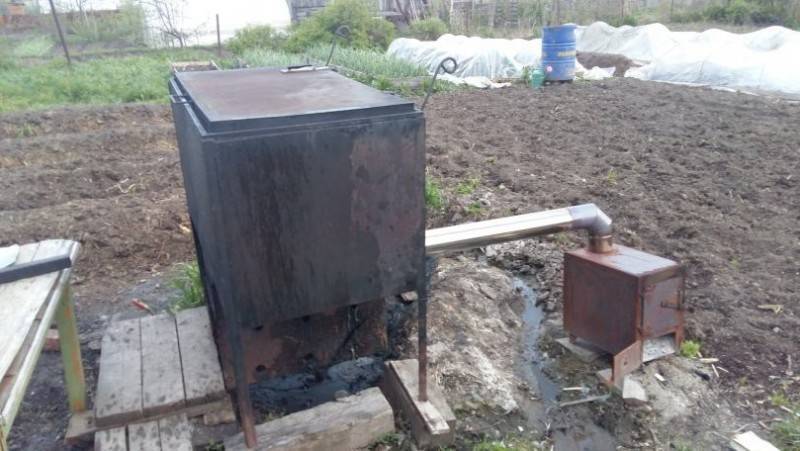

На расстоянии примерно трёх метров от топки размечается место под установку камеры. Для лёгкого фундамента можно выкопать соответствующего размера ямку на глубину полуштыка лопаты и засыпать мелким щебнем.

Постамент под камеру можно выложить из кирпича высотой 4-5 рядов. Некоторые выкладывают всю коптильню из кирпича, но поскольку кирпич впитывает смолистые вещества, этого делать не рекомендуется: впоследствии, при образовании влаги, возможен неприятный запах.

Внутренний квадрат кладки постамента должен быть больше диаметра бочки. Во время кладки установите дымоход — железную трубу сечением не менее 100 мм.

Один её конец должен входить в вырезанное отверстие на духовке, второй — в районе верхних кирпичей постамента.

С помощью раствора зафиксируйте бочку на кирпичном постаменте. Крышка делается по размеру бочки из досок, в которых для выхода дыма сверлятся отверстия диаметром 8-10 мм.

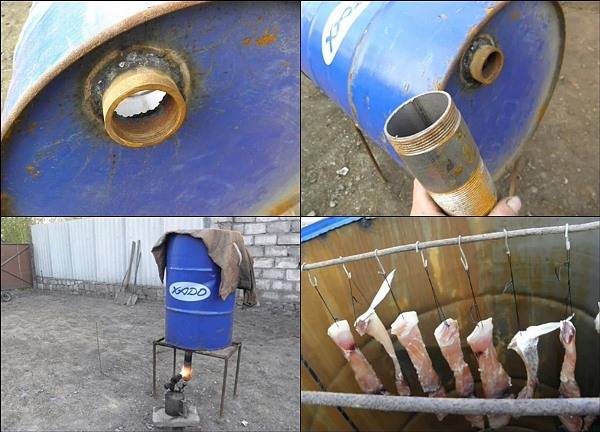

В качестве камеры часто используют деревянные бочки, короба электрощитов, либо изготавливают самостоятельно деревянные шкафы. Очень удобный вариант с дверцей — коптильня из холодильника.

Тонкости устройства

Для того чтобы сделать качественную коптильню дома своими руками, нужно хорошо представлять, как она устроена и принцип ее работы. Пожалуй, основное требование – это герметичность конструкции. Крышку необходимо сделать подвижной, чтобы она легко снималась и надевалась, а из конструкции во время готовки практически не уходил дым.

Перечислим основные элементы самодельной коптильни.

Независимо от того, какая емкость выбрана для основы коптильни, ей потребуется подставка или ножки для устойчивости.

  • Для закрепления продуктов внутри нужна решетка или крюки для подвешивания (для рыбы или мяса).

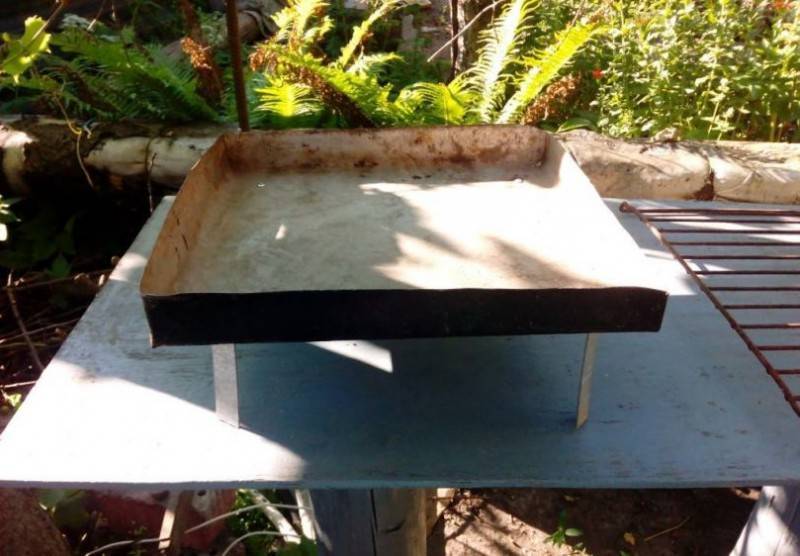

  • Под решеткой необходимо размещение специального поддона, на который должен стекать жир. Иначе он будет капать прямо на дрова и сгорать, а это может пагубно отразиться на качестве продуктов.
  • Для поддержания необходимого температурного режима обязательно наличие термометра. Также при монтаже нужно предусмотреть, чтобы дым обволакивал продукты равномерно со всех сторон.

Условная схема самой простой коптильни изображена ниже.

Перед первым копчением стоит ознакомиться с важной информацией о выборе продуктов и подготовке их к копчению

  • Не стоит забывать, что мясо имеет достаточно мягкую текстуру. Чтобы оно не распадалось в процессе готовки, каждый кусочек следует перевязать шпагатом или использовать специальную сетку. Подобную сетку мы видим при покупке копченого мяса или рыбы.
  • Чтобы облегчить себе очистку поддона, перед началом готовки можно застелить его фольгой. Так жир не будет скапливаться на нем и подгорать. А фольга, в свою очередь, совершенно не помешает процессу копчения и не повлияет на вкус продуктов, т. к. она отлично пропускает тепло. После завершения работы фольга просто снимается и выбрасывается. Поддон остается практически чистым.
  • Для подготовки рыбы к копчению чаще всего ее натирают крупной солью с добавлением пряностей. Жирные сорта рыбы заворачивают пергаментом и помещают на пару часов в крепкий рассол.
  • Спинная часть жирной рыбы (балык) также натираются крупной солью, заворачиваются в марлю, затем вымачиваются в воде, чтобы избавиться от излишков соли. И только после этого можно приступать процессу копчения.
  • Для копчения стоит приобретать исключительно свежую рыбу и подготавливать ее самостоятельно. Есть несколько признаков, заметив которые, от покупки рыбы лучше воздержаться: впавшие глаза, серый цвет жабр, раздутое брюхо, слишком мягкое мясо на спинке. Если при нажатии на тельце рыбы там остается вмятина, это свидетельствует о ее несвежести и такой продукт не получится достаточно вкусным, как бы профессионально его не коптили.
  • Если нужен хороший результат, обязательно учитывать все необходимые факторы. Это качество и свежесть продукта, состав маринада и время маринования, качество и происхождение опилок для розжига.

Чтобы получить максимально сочное и вкусное мясо без какого-либо налета, стоит его завернуть в мокрую марлю перед готовкой. По завершению копчения марля просто убирается, а мясо получается чистое и сочное.

Есть еще несколько универсальных правил, которые помогут начинающему любителю копченостей.

  • Время маринования продукта обратно пропорционально времени его приготовления. Это значит, что чем дольше мясо пролежало в маринаде, тем быстрее оно дойдет до полной готовности.
  • Продукты приготовятся еще быстрее, если их мариновать не в холодильнике, а в помещении с комнатной температурой.
  • Щепки фруктовых деревьев, добавленные к основному топливу, придадут продуктам особенный приятный аромат.
  • Срок службы коптильни напрямую зависит от толщины ее стенок. Логично, что приспособление со стенками в 2 мм и выше прослужит гораздо дольше, чем такое же, но с толщиной в 1 мм.
  • При соблюдении всех норм безопасности копчение в городской квартире может не уступать по качеству копчению на природе. В первом случае обязателен вывод дымохода в форточку.
  • Чтобы не допустить появления горечи в мясе, нужно время от времени открывать камеру и выпускать лишний дым. Это относится к любому виду копчения и любой конструкции коптильни.

Почему-то многие гурманы с копчением ассоциируют только рыбу и мясо. А зря, ведь коптить можно огромное количество продуктов. Например, овощи, фрукты, грибы, орехи и многое другое. Всеми известный и любимый чернослив – это как раз копчено-вяленые сливы. Закоптить также можно картошку, лук, морковку и свеклу. Сочетая их с мясом и вкусной заправкой, можно приготовить необычный и очень вкусный салат. Сделав походный вариант коптильни, можно готовить грибы прямо на природе.

Труба

Основой для такой коптильни станет металлическая труба с диаметром от 30 см и длиной от 50 см. В этом случае коптильню можно сделать как с вертикальной, так и с горизонтальной ориентацией.

Горизонтальная коптильня

Для изготовления горизонтальной коптильни из трубы понадобятся такие материалы и инструменты:

  • Труба с указанными выше параметрами. Материал, из которого она изготовлена, должен быть достаточно толстым – в таком случае коптильня прослужит долго.
  • Лист нержавеющей стали.
  • Металлические уголки. Их суммарная длина должна быть равна четырем длинам коптильни.
  • Металлическая решетка.
  • Поддон для сбора вытапливающегося жира.
  • Болгарка.
  • Отрезной диск для работы по металлу.
  • Сварочный инвертор.
  • Линейка.
  • Мел для разметки.

Длина коптильни должна рассчитываться, исходя из параметров топки, на которую будет установлена коптильня. В качестве топки может выступать мангал, установка из кирпичей.

Коптильня может быть без топки, но в этом случае ко дну камеры нужно приварить ножки. Огонь можно разводить прямо под корпусом коптильни.

Сборка коптильни выглядит таким образом:

  1. Вначале из листа металла вырезают 2 круга. Их диаметр равен сечению корпуса. Один круг приваривают ко дну трубы наглухо. Второй круг будет выполнять функцию дверцы, поэтому его нужно посадить на петлю и приварить к корпусу. К дверце приварить крючок для закрывания и ручку.
  2. Приварить уголки внутри корпуса, они должны располагаться немного ниже центра. Длина уголков с каждой стороны должна быть на 3-4 см короче длины изделия. Функция уголков – направляющие для решетки. Если предусмотрена установка поддона, то нужно приварить уголки и для него.
  3. Внизу приварить уголки для устойчивости конструкции. Они должны быть приварены на 1 см ниже уровня наиболее выступающего участка.
  4. Сварить между собой решетку и поддон.

На дно коптильни кладут щепки, рыбу раскладывают на решетке. Коптильню устанавливают на топку, в ней разводят огонь.

Вертикальный вариант

При вертикальной ориентации эта коптильня может быть только стационарной.

Для изготовления нужны:

  • труба, высота может быть любой, диаметр от 40 см;
  • ручка для крышки;
  • металлические уголки;
  • решетки металлические;
  • металлическая лента с шириной от 5 см;
  • арматура;
  • дымоход металлический с диаметром 10 см;
  • листовой металл.

Собирать коптильню из трубы вертикальной ориентации нужно так:

  1. Один край трубы заварить кругом, вырезанным из листа металла. Круг должен быть достаточно толстым, чтобы не прогорело дно.
  2. Вырезать круг, диаметр которого будет превышать диаметр корпуса на 2-5 мм. По окружности наварить ленту – этот круг будет выполнять функцию крышки коптильни.
  3. Вырезать на крышке отверстие для дымохода, длина которого будет составлять 15-20 см.
  4. В отверстие вварить дымоход.
  5. Приварить к крышке ручку.
  6. Металлические решетки скрепить при помощи арматуры. Ее нужно согнуть в форме буквы П и приварить по глубине коптильни к решеткам с двух сторон. Другую часть арматуры приварить перекрестно. Расстояние между решетками должно составлять 20 см. Образованную конструкцию поместить внутрь корпуса.
  7. Ко дну приварить ножки. Их высота должна составить 20-30 см.

Костер нужно разводить под днищем корпуса.

Как выбрать коптильню холодного копчения

Итак, вы решили не самостоятельно строить коптильню, а купить готовую. Но перед вами открывается широкий выбор, и сам собой возникает вопрос: “А какая лучше?”. Коптильня холодного копчения – это тот товар, при выборе которого не нужно спешить, а следует разобраться в критериях выбора, важных именно для вас.

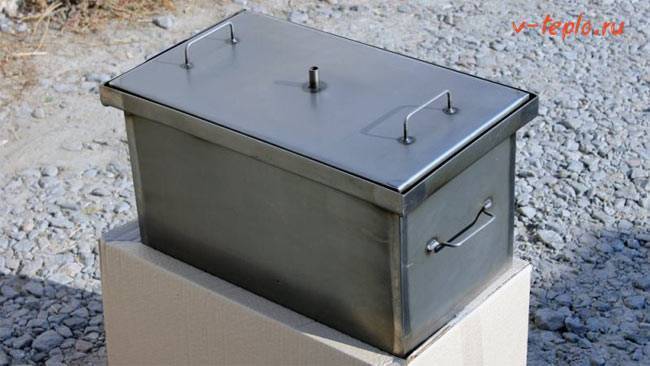

Чаще всего коптильня является закрытым ящиком, имеющим несколько решеток внутри (на которых готовятся продукты) и поддоном (в котором происходит тление топлива). Нужно выбирать коптильню с емким корпусом, так как в нем копчение мяса, рыбы, сала, сыра, овощей или фруктов происходит более равномерно.

Основная задача коптильни – это копчение. Однако, при выборе коптильни холодного копчения, не стоит забывать и о её весе (ящик с толщиной стенки 6 мм и габаритами 500 на 500 на 800 мм, весит примерно 60 кг – подумайте, насколько это вас устраивает).

Выбор коптильни во многом зависит от условий её использования. Если вы решили отправиться на затяжную рыбалку с палатками и там пользоваться коптильней, тогда лучше выбрать коптильню, металл которой равен 0,8 мм. Она легка, удобна, и компактна (40×27×17). Это очень удобно, зачем заниматься транспортировкой тяжестей? Поскольку, люди устраивают такой отдых не часто, то коптильня будет служить вам достаточно долго, пока стенки ящика не прогорят.

Если же вы будете устанавливать коптильню холодного копчения на даче или во дворе, тогда лучше брать более тяжелый и надежный вариант из нержавейки, с толщиной корпуса 2,0 мм.

Если для вас вес не имеет значения, а главное – это долговечность конструкции, то покупайте массивную коптильню холодного копчения из толстой нержавеющей стали. Она прослужит вам десятилетия. Лучше выбирать конструкцию с дополнительными ребрами жесткости, для укрепления корпуса.

Если вы покупаете коптильню, чтобы готовить копченые деликатесы дома, то обязательно покупайте агрегат, содержащий гидрозатвор, в этом случае проблемы отвода дыма будут решены. А если вы решите перевезти коптильню на дачу, то трубочку можно легко заткнуть подручными средствами.

Вариант №2. Коптильня горячего копчения

Проще всего коптильню такого типа сделать из листов металла. Но перед тем, как приступить к работе, следует подготовить все необходимое (перечень приведен ниже).

  1. Пара металлических листов толщиной в 2 миллиметра и габаритами 1565х610 миллиметров.
  2. Тонкие арматурные пруты.
  3. Болгарка.
  4. Метр.
  5. Столярный уголок.
  6. Сварочный аппарат.

После этого можно приступать непосредственно к изготовлению. Алгоритм действий должен быть следующим.

Шаг первый. Вначале первый металлический лист следует разрезать на четыре части

Для получения в результате квадратной коптильни важно, чтобы размеры всех элементов были одинаковыми. Чтобы разрезать лист, используется болгарка с соответствующим диском

Шаг второй. Два листа свариваются между собой при помощи капельной сварки, после чего при помощи столярного уголка следует удостовериться, что плоскости соединены между собой строго под прямым углом. При необходимости их положение корректируется. Затем аналогичным образом свариваются остальные стороны.

Шаг третий. В целях достижения герметичности все внутренние швы нашей конструкции необходимо аккуратно проварить.

Шаг четвертый. Из другого металлического листа вырезается дно будущей коптильни, после чего его следует тщательно приварить к сделанному на предыдущем этапе коробу.

Шаг пятый. После этого можно приступать к изготовлению крышки конструкции

При помощи болгарки следует вырезать четыре полосы листа нержавеющей стали (важно, чтобы размеры этих полос несколько превышали внешние габариты готового короба). Крышка приваривается

Когда все работы будут завершены, должна получиться достаточно глубокая крышка, чтобы ее можно было с легкостью надевать на короб.

Шаг шестой. Изделие почти что готово. Но для полного завершения всех работ к корпусу привариваются железные ручки и пара уровней металлических стержней. Сверху корпуса следует приварить стержни для монтажа поддона, в котором будут скапливаться жиры и соки. Верхние же прутья требуются для того, чтобы размещать крюки с мясом или же рыбой.

Видео – Изготовление коптильни (вариант с горячим копчением)

Все, после этого можно начинать эксплуатацию коптильни. Тепло в данном случае будет обеспечивать электрическая плитка, но чтобы получать большую температуру, желательно разжигать костер.

Обратите внимание! При желании габариты коптильни можно изменять в ту или иную сторону, но главное требование при этом должно соблюдаться – речь идет о полной герметичности камеры для копчения. Также отметим, что для того, чтобы сделать мини коптильню своими руками, вначале следует заняться чертежами будущего изделия

В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов

Также отметим, что для того, чтобы сделать мини коптильню своими руками, вначале следует заняться чертежами будущего изделия. В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов.

Материалы изготовления

Для оборудования самой простой коптильни не потребуется даже специальный резервуар. Все, что нужно – газовая плита, вытяжка над ней, стальная тарелка или банка из-под консервов.

Процедура очень проста: под вытяжку подвешиваются продукты, под них ставится емкость для жира. Далее берется небольшое количество щепы в металлической посуде и помещается на огонь до появления дымка. Затем нужно убавить огонь и следить за тем, чтобы дым шел в вытяжку. Собственно, это и есть весь процесс. Правда, таким способом много продуктов сложно накоптить.

Довольно практичной может быть коптильня, изготовленная из старого холодильника. Смастерить ее довольно просто: нужно избавиться от компрессора, морозилки и всей внутренней облицовки из пластика. В итоге должен остаться только металлический корпус, в котором монтируется коптильная камера и дымоход.

Примерная схема коптильни из корпуса от холодильника выглядит так:

Топливо размещается на месте овощного отделения и разогревается с помощью электроплитки. Доступ воздуха обеспечивается через трубопровод.

У такой конструкции есть недостатки, которые могут повлиять на выбор.

  • Энергопотребление. Для того, чтобы прогревать щепки достаточно сильно, потребуется мощная электрическая плитка. Холодильники производятся из стали с низкой теплопроводимостью.
  • В такой конструкции довольно сложно регулировать объем жара и поддерживать оптимальную температуру.

Еще один вариант использования бытовой техники – оборудование коптильни из старой стиральной машины. В этом случае коптильной камерой будет выступать бак. Проводя подготовительные работы, нужно расширить отверстие из-под вала мотора (из него будет выходить дым) а сливное отверстие оборудовать таким образом, чтобы через него стекал жир.

На выездных пикниках очень пригодится переносная компактная коптильня. Подробная схема для оборудования такой конструкции приведена на рисунке ниже. Ее можно расположить над любым источником дыма. Также можно выкопать очаг с дымоходом, это не займет много времени. Такую конструкцию можно использовать как для холодного, так и для горячего копчения.

Простая схема для оборудования коптильни над мангалом.

Не стоит бояться того, что дым от шашлыка участвует в копчении других продуктов. Это их не только не испортит, но и придаст им особой пикантности. Многие любители копченой рыбы и овощей предпочитают готовить их именно таким способом.

Зачастую стационарные конструкции совмещают мангал с коптильней.

Основной их особенностью можно назвать использование свободного места под мангалом и, собственно, отсутствие мобильности. Работая с такой коптильней, можно не заботиться о том, чтобы прогрев был равномерным, а в коптильную камеру можно ставить практически любую тару.

Решив обзавестись подобной печью, стоит задуматься о материале для ее изготовления. И тут очень важный совет: определенно не стоит весь комплекс делать кирпичным. Дело даже не в дороговизне, а в пористости кирпича. Дым от разных продуктов и влага накапливаются внутри кладки и со временем кирпич начнет гнить. В итоге всего через пару сезонов коптильня может начать излучать сильный неприятный запах.

Поэтому для таких конструкций оптимальным вариантом будет оборудование коптильной камеры из железа. А облицовку кирпичом можно сделать уже в качестве декора. Этот вариант имеет еще один плюс: сваренную из металла камеру для копчения можно перенести при необходимости.

Теоретически соорудить коптильню можно из любых подручных бытовых вещей: старого сейфа, большой кастрюли, ведра или корпуса от мангала. Также имея несколько кусков фанеры и пару поленьев сухого дерева, можно оборудовать пробную коптильню буквально за пару часов. И уже опираясь на результаты первого копчения, можно сделать выводы о том, насколько практичным и интересным будет оборудование настоящей долговечной коптильни.

Виды копчения

Самодельная коптильня должна отвечать некоторым требованиям. Во-первых, окуривание и нагрев должны быть равномерными, иначе испортится вкус готового продукта. Во-вторых, дымок нужен легкий, ведь тяжелый дым выпадет в осадок раньше, чем дойдет до полуфабриката. Прокапчивание требует много времени и задержки дымка

В итоге важно постепенное проникновение. Прежде чем разбираться, как сделать коптильню своими руками, следует определиться с предпочитаемым видом копчения

Холодное

Самые изысканные букеты аромата и вкуса в сочетании с длительностью хранения дает холодное копчение, которое производится при t 30-50°C. Закопченный свиной окорок пролежит в сухом прохладном погребе больше года, сохранив аромат и вкус. Минус холодного способа – это длительность процесса. Для мелкой рыбы потребуется до 6 часов времени, а свиная ляжка будет окуриваться до 3 суток. Конструкция холодного окуривания простое в устройстве. Установка будет уместной на любой даче. Как сделать коптильню холодного копчения, будет рассказано и показано на фото ниже.

Горячее

По аппетитному запаху, вкусу и виду продукты горячего копчения уступают холодным. Производится процедура при t 70-120°C, после чего копчености хранятся на открытом воздухе не больше 36 часов при комнатной температуре. Окуривание длится от 15 минут до 4 часов. Готовить продукт заранее не требуется. В холодильнике блюда быстро перемерзают, из-за чего теряют свой вкус. Как сделать горячую коптильню своими руками, расскажут специалисты в видео в конце статьи.

Полугорячее

По запаху и на вид полугорячий продукт такой же, как и горячего копчения. Производится процедура в холодных или электрических коптилках при t 70°C. Это отличный «скоростной» вариант. Используется, когда нужно для праздничного стола быстро приготовить копченостей из свежих продуктов. Полугорячий способ применяют и промысловики рыболовы-охотники, которые несут добычу после обработки сразу на рынок.

Как сделать своими руками

Коптильню для горячего или холодного копчения можно сделать собственноручно.

Материалы и инструменты

Стационарные коптильни возводят из кирпича, камня, пенобетона, бетонных блоков (пустотелых и полнотелых), дерева, листового металла.

Важно! Основное требование к дымовой камере, топке и дымоходу — огнестойкость. Для изготовления этих элементов нужны негорючие или термостойкие материалы

Трубы для дымохода нужны металлические, а для дымоотвода в коптильнях холодного копчения можно использовать пластиковые и керамические.

Выполнение работ по устройству коптильни невозможно без применения ручных и электрических инструментов. Потребуются:

  • болгарка;
  • шуруповерт;
  • ножницы по металлу (если нет болгарки);
  • отвертки;
  • пассатижи;
  • измерительный инструмент: рулетка, угольник, линейка;
  • строительный пузырьковый уровень;
  • сварочный аппарат (при изготовлении металлических коптилен).

Из дополнительных материалов потребуются саморезы, болты, диск по металлу, сверла. На этапе подготовки к работам по сооружению коптильни проверяют наличие инструментов и закупают требуемые материалы.

Чертеж рыбной коптильни

Проект коптильни включает все элементы, перечисленные в схемах для горячего и холодного копчения. Но перед постройкой прибора выбирают его размеры, местоположение, материал изготовления. Стационарные коптильни желательно размещать на безветренных зонах участка. Мобильные приборы сооружают в любом удобном месте.

От руки рисуют план участка с указанием расстояний до построек и других крупных сооружений. Выбирают наиболее подходящее место для размещения коптильни, отмечают его. При желании можно набросать эскиз, если речь о солидной кирпичной конструкции.

Но в большинстве своем все стационарные дымовые камеры выглядят одинаково: в виде домика типа скворечника. По своему вкусу выбирают вариант устройства крыши (односкатная, двускатная, плоская) и отделочные материалы для стен и кровли.

Фото 2. Пример чертежа коптильни горячего копчения для рыбы, с размерами и пояснениями. Топку внизу можно организовать различными способами.

Изготовление переносной горячей коптильни

Что требуется для сооружения коптильни:

  • два одинаковых металлических бака емкостью 50—60 литров;
  • 4 болта сечением 6—10 мм;
  • металлические заклепки 8—10 шт.;
  • 4—5 металлических пластинок (можно вырезать из нержавейки);
  • 2—3 металлических стержня сечением 4—5 мм, длиной 40—45 см;
  • проволока для изготовления крючков и решеток;
  • металлическая чашка или сковородка;
  • металлическая крышка для бака (можно заменить куском мешковины);
  • 6 кирпичей.

Инструменты для выполнения работ:

  • болгарка с диском по металлу;
  • заклепочник;
  • шуруповерт со сверлом.

Последовательность работ

  1. Изготавливают корпус. У одного из бачков отрезают болгаркой дно. Ставят этот бак поверх второго. С помощью заклепочника, заклепок и металлических пластин, стягивают два изделия в единую конструкцию.
  2. Изготавливают топку. В выбранном месте возводят стенку из 3 кирпичей. Напротив нее, на расстоянии 30—40 см, выстраивают вторую аналогичную.
  3. Изготовление решеток. Нарезают толстую проволоку на равные отрезки, связывают между собой более тонкой проволокой.
  4. Изготавливают поддон из нержавеющей стали. Вырезают прямоугольник нужного размера и загибают его стороны так, чтобы получились бортики.
  5. Высверливают отверстия под прутки. Выставляют их.
  6. Вкручивают болты на уровне установки поддона (5—7 см от дна).
  7. Собирают коптильню: устанавливают внутрь поддон и решетки, баки ставят на кирпичные стенки. Накрывают крышкой или мешковиной.

Советы по изготовлению коптильни и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

  1. Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
  2. Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
  3. При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
  4. Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
  5. Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.
