Крепление эхолота к лодке

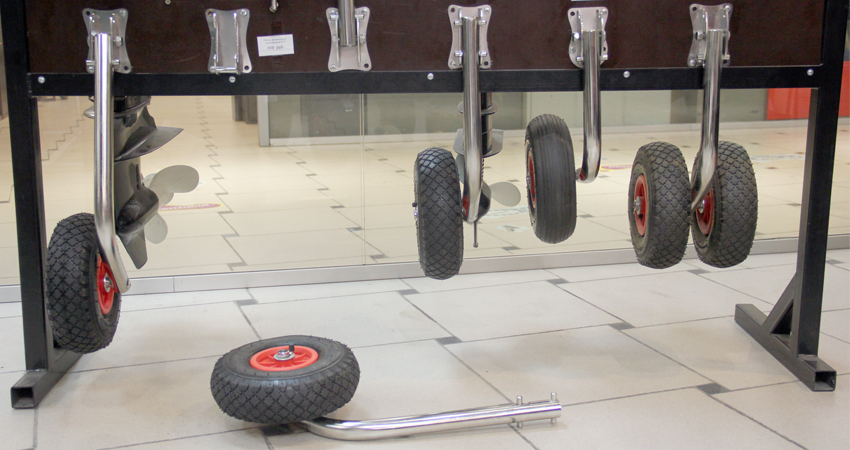

Транцевые колеса для ПВХ лодок – варианты крепления, монтаж

Самым популярным аксессуаром, помогающим доставить ПВХ лодку от места сборки до воды по-прежнему считаются транцевые колеса, которые устанавливаются на жесткий борт надувной лодки. Если вы часто отправляетесь на рыбалку в одиночку, то вам стоит задуматься об установке на вашу ПВХ лодку подобных колес.

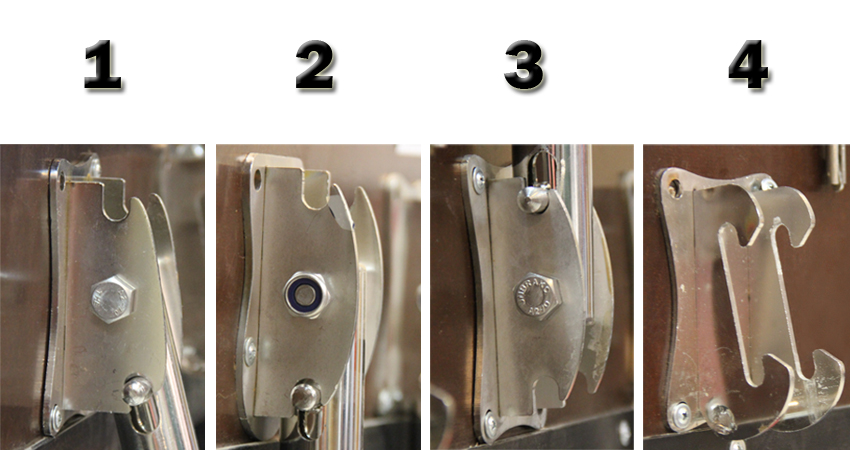

Варианты крепления

Принцип действия транцевых колес основан на том что в зависимости от того передвигается лодка по земле или уже спущена на воду колеса занимают одно из двух возможных положений и фиксируется в нем (фото 1,2,3).

Кстати, для ПВХ лодок с надувным дном, используются изогнутые стойки (фото 1), а для лодок с пайольным дном – прямые (фото 2).

Есть еще один вариант установки транцевых колес на ПВХ лодку – съемный. Для этого специальные крепления устанавливаются на транец, а во время движения лодки по воде, стойка с колесом легко снимается (фото 4).

Все приспособления для крепления колес обычно продаются в комплекте с ними, вам понадобятся только инструменты: дрель, отвертка, герметик и линейка.

Монтаж транцевых колес

Для того чтобы оба колеса были установлены параллельны друг другу с помощью линейки делаем разметки на транце. Далее прикладываем крепление на отмеченную линию, и отмечаем точки, где будем сверлить. Высверливаем отверстия для крепления, заливаем герметиком, вставляем болты в крепление и прикручиваем его к транцу. Установка завершена.

Советы. Чем шире разнесены транцевые колеса, тем удобнее и легче ручная транспортировка лодки. Но прежде чем сверлить отверстия под кронштейны, проверьте, не будут ли колеса задевать баллоны при поднятии в нерабочее положение и мешать повороту мотора при движении. Также, колеса должны быть строго параллельны друг другу – иначе перемещать лодку по суше будет тяжело, а сами колеса быстро выйдут из строя. Ось каждого крепежного отверстия должна быть перпендикулярна плоскости транца, чтобы головки болтов и шайбы прилегали к соединяемым элементам всей поверхностью.

Монтаж эхолота на моторную лодку

В случае с моторной лодкой со стационарным транцем правильная установка датчика еще больше влияет на качество и точность изображения, а также на возможность функционирования при высоких скоростях. Датчик необходимо разместить таким образом, чтобы линия транца условно разделяла его пополам. Крепление осуществляется на специальном кронштейне, который позволяет датчику откидываться назад при появлении препятствия. Для этого нужно в меру сильно затягивать крепежную гайку. Кронштейн датчика должен быть оборудован длинными прорезями для сдвига вверх или вниз. Изначальное же его положение – в средней точке для обеспечения последующих передвижений.

Что касается последствий неправильного монтажа датчика, то они несколько различаются для разных типов приборов. Так, для сонаров (2Д датчиков) главное полная горизонтальность. Ведь наклон вперед или назад искажает изображение и измерение глубины. Наклон вправо или влево не очень критичен. Сканирующие датчики еще боле чувствительны к горизонтальности установки. Датчики же, оснащенные боковыми лучами, требуют установки без боковых наклонов. В противном случае область полезного изображения со стороны наклона сильно уменьшается, сужая обзор.

Монтаж датчика эхолота внутри корпуса лодки

Очень удобным вариантом является крепление датчика к внутренней поверхности днища лодки. Однако он возможен лишь в случае с пластиковыми плавсредствами, так как лишь пластик не препятствует нормальной работе излучателя. Крепление датчика осуществляется посредством приклеивания на эпоксидную смолу. Причем желательно вырезать под него плавучий материал вместе с внутренней оболочкой, чтобы между датчиком и водой была минимальная толщина пластика. При этом данное место также должно обеспечивать максимальную перпендикулярность датчика водной поверхности, как в случае дрейфа, так и при глиссировании. После установки и тестирования датчика полученную для его установки полость лучше всего также залить эпоксидной смолой.

https://www.prospinning.ru/ekholoty/224-ustanovka-ekholota-na-motornykh-sudakh.html https://lowrance-spb.ru/instrukciya-po-ustanovke-totalscan-lowrance https://proboating.ru/articles/howto/eholot/ https://okafish.ru/lodki/eholotr.htm https://winter-fishing.ru/fishing-tackle/tech/ystanovka-eholota/

Установка эхолота на лодку

С каждым днём растёт количество эхолотов у обладателей разнообразных плавсредств. Вместе с ростом продаж растёт и количество вопросов и жалоб на некорректную работу эхолотов, хотя сами эхолоты в этом, как правило, не виноваты. Эхолот может работать некорректно только в двух случаях: если он не исправен и если его датчик (излучатель) неправильно установлен. Третьего не дано. Так как вопрос неисправности решается гарантийными обязательствами, то говорить будем о правильности установки датчика (излучателя) на лодку. Особенно это касается быстроходных лодок с мощными двигателями.

КАВИТАЦИЯ

Кавитация (от лат. cavitas — пустота), образование в жидкости полостей (кавитационных пузырьков, или каверн), заполненных газом, паром или их смесью. Кавитация возникает в результате местного понижения давления в жидкости, которое может происходить либо при увеличении её скорости (гидродинамическая Кавитация), либо при прохождении акустической волны большой интенсивности во время полупериода разрежения (акустическая Кавитация). Перемещаясь с потоком в область с более высоким давлением или во время полупериода сжатия, кавитационный пузырёк захлопывается, излучая при этом ударную волну. Кавитация разрушает поверхность гребных винтов, гидротурбин, акустических излучателей и др.

Главный враг эхолота — это кавитация, возникающая при движении. Обычно датчик (излучатель) эхолота крепится на транце лодки и пузырьки воздуха, движущиеся вдоль поверхности днища, очень сильно рассеивают и поглощают ультразвук, в результате чего эхолот «теряет» дно и «слепнет». У разных моделей эхолотов это выражается по-разному: цифры глубины мигают, цифры пропадают, эхолот показывает несуществующие глубины и т. д. В любом случае это неприятно, а виновата в этом только неправильная установка датчика (излучателя). Если такое случилось с Вами, то попробуйте дотянуться до датчика и ладонью провести по его нижней поверхности. Если прибор заработал, то виноваты те самые крошечные пузырьки воздуха.

Дело в том, что разные корпуса дают разную кавитацию, и панацеи здесь нет, есть только специалист, который хорошо понимает, в каком месте лучше ставить датчик( излучатель). К глубокому сожалению таких специалистов единицы и они не в состоянии помочь всем. Выход, однако, можно найти. Можно датчик крепить таким образом, чтобы его можно было перемещать по высоте, а можно перед тем как крепить датчик намертво создать временное крепление и опытным путём установить, где его лучше закрепить. В любом случае необходимо очень серьёзно отнестись к установке датика, ибо переделывать всегда хуже, чем делать заново.

Как правильно установить эхолот на лодку

Кроме места установки, необходимо следить и за его положением в горизонтальной плоскости, т. к. это тоже влияет, как на бесперебойную работу, так и на достоверность выдаваемой информации.

На этом рисунке показано, как крепится датчик «в идеале», но иногда приходится искать более подходящее место или глубину его погружения.

Датчик должен быть строго горизонтален поверхности воды, но не всегда положение всей лодки будет одинаковым при движении с разной скоростью. Следовательно нужно определить положение лодки на тихом ходу и на глиссере, и устанавливать излучатель, чтобы его положение было наиболее близким к горизонтальному в этих положениях.

Cамое плохое положение датчика, кавитация будет создаваться и самим датчиком. Некорректная работа эхолота — гарантирована.

Установка прибора

Основные монтажные работы по креплению эхолота производятся внутри корпуса. Это наиболее надежная конфигурация установки, но она возможна только в случае если корпус катера однослойный. Монтаж выполняется двумя способами: посредством крепежей и эпоксидного клея. Желательно использовать одновременно два средства, что добавит прочности конструкции. На внутренней стороне корпуса также устанавливается платформа, соответствующая по схеме расположения отверстий основной внешней базе. При необходимости можно вывести и дополнительные коммуникации в нишу конструкции.

Теперь следует ответить на другой вопрос: как установить эхолот на катер, чтобы он допускал минимум помех? К сожалению, заранее просчитать воздействие шумов на сигнал сложно. Однако их уровень можно снизить, если рядом с техникой и в подкорпусной нише исключить прохождение сторонней проводки. Монтаж осуществляется винтами, после того как панель изнутри будет корректно установлена и зафиксирована эпоксидным клеем

Важно подчеркнуть, что силикон в этом случае не применяется, поскольку аналогичные составы тоже негативно сказываются на качестве приема сигналов

Крепление эхолота

Каждый прибор комплектуется системой крепления, помимо этого подобрать крепеж можно под себя, он доступен в продаже отдельно

Но наши люди не привыкли доверять важное дело производителям, поэтому существует несколько вариантов самостоятельного изготовления

Заводской способ

Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:

  • Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
  • Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
  • Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.

Порядок работы:

  • Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
  • Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
  • Кронштейн с помощью специального болта прижимается к струбцине;
  • Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.
  • Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.

Преимущества:

Возможность быстрого монтажа и демонтажа

Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;

Надежность крепления, корректное расположение датчика, простая корректировка.. Недостатки:

Недостатки:

сравнительно высокая цена; жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно. Кронштейн с помощью специального болта прижимается к струбцине

Кронштейн с помощью специального болта прижимается к струбцине

Вариант 1

Намного дешевле изготовить конструкцию самостоятельно. Для этого понадобится:

  • Обычная металлопластиковая труба около метра длиной;
  • Трубка из нержавеющего материала, диаметр которой будет немного больше металлопластиковой;
  • Струбцина. Легко находится в строительных магазинах;
  • Болты с шайбами, резиновые прокладки (можно использовать старые велосипедные камеры), хомуты, шплинт.

Порядок действий:

  • При помощи хомутов и прокладок крепим металлическую трубу длиной около 0,4 метра к струбцине;
  • Вставляем во внутрь металлопластик, нижний конец которого расплющиваем. Сверлим 2 отверстия для крепления датчика с помощью болтов, гаек. Обязательно использование шайб;
  • Трансдьюсер закрепляется, а провод от него пропускается внутри трубы;
  • Струбцина становится на свое место (транец), а длина металлопластиковой трубы выставляется с помощью шплинта и просверленных заранее отверстий;
  • На выступающий вверху конец металлопластика любым удобным способом крепится экран.

Вариант 2

Другой способ крепления датчика раз и навсегда заключается в его вклеивании в корпус. Как это делается:

  • Около киля снимаются все слои на днище вплоть до внешнего;
  • При помощи эпоксидного клея датчик приклеивается к поверхности. Малая толщина резины не способна помешать нормальной работе трансдьюсера;
  • Оставшееся место от выреза заливается тем же составом.

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой, а при хранении в свернутом состоянии вреда датчику нанесено не будет.

Вариант 3

Вынос датчика за пределы плавательного средства. Простая инструкция:

  • скотчем или изолентой трансдьюсер крепится к середине пластиковой бутылки, объемом от 0,5 до литра;
  • провод от датчика теми же средствами закрепляется на горлышке;
  • экран становится на скамейке, к нему подключается провод;
  • в бутылку наливается вода до тех пор, пока не будет достигнута необходимая глубина погружения датчика.

Подойдет для водоемов без течения или заводей.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

  1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
  2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
  3. Приманки на основе феромонов.

Случаи самостоятельной установки

  • — нестандартное плавательное средство китайского производства;
  • — отсутствие транцевой части для инсталляции заводским способом;
  • — несоответствие стандартизированного кронштейна лодочному креплению.

Если отсутствует струбцина, крепёж делается с помощью перфорирующей дрели, болтов и шурупов с гайками. Высверленные в транце отверстия служат для установки фиксаторов. Минус заключается в минимальном количестве настроек под предпочтения рыболова. Самодельное крепление редко имеет конструкцию съемного класса. Вот почему эксперты советуют отказаться от методов инсталляции, в основу которых положены знания частного характера.

Виды держателей и особенности конструкции

Прибор состоит из двух функциональных частей:

  • корпуса с экраном на жидких кристаллах;
  • датчика-излучателя или трансдьюсера.

Чтобы получить адекватные показания и добиться четкого рисунка рельефа дна, следует выполнить несколько условий при креплении датчиков для лодок:

  1. Сигнал, излучаемый трансдьюсером должен быть строго под углом 90 градусов к поверхности воды.
  2. Около трансдьюсера под водой не должно быть пузырьков воздуха.
  3. Должна быть исключена даже незначительная вибрация трансдьюсера.

Рекомендуется использовать один из трех способов закрепления:

  • транцевый;
  • крепление к днищу;
  • выносной способ (самодельный).

Экран прибора не требует особых условий монтажа, и его можно зафиксировать:

  • на подставке (скамейке) в удобном месте;
  • на боковой поверхности;
  • на дне лодки.

Способы монтажа держателей выбираются индивидуально. Среди доступных вариантов кронштейн, специальные муфты с замочками, клей, вакуумная присоска.

Крепление датчика эхолота на транец

Большое количество моделей эхолотов имеют в своём комплекте крепление, которое позволяет фиксировать устройство. Чаще всего такие крепежи предусматривают стационарный монтаж устройства. Однако такой метод может являтся проблемой для людей, которые имеют несколько лодок или используют временно надувные лодки.

Чаще всего крепеж устанавливается на стойку транцевых колес, однако имеются и специальные устройства для лодок, которые не имеют транцевых устройств.

При покупке изделия необходимо уточнять данный момент. Крепления изготавливаются чаще всего из нержавеющей стали, что позволяет устройству служить длительное время, не зависимо от условий эксплуатации.

Отметим! Крепление устанавливается с помощью струбцина, где размещается специальный механизм, с помощью которого происходит регулировка глубины датчика. Крепления подходят для всех типов устройств.

Сиденья для ПВХ лодок — виды, рекомендации по выбору

Чаще всего, в качестве сидений для ПВХ лодок используются жесткие типы – лавки или специальные поворотные и откидные кресла со спинками.

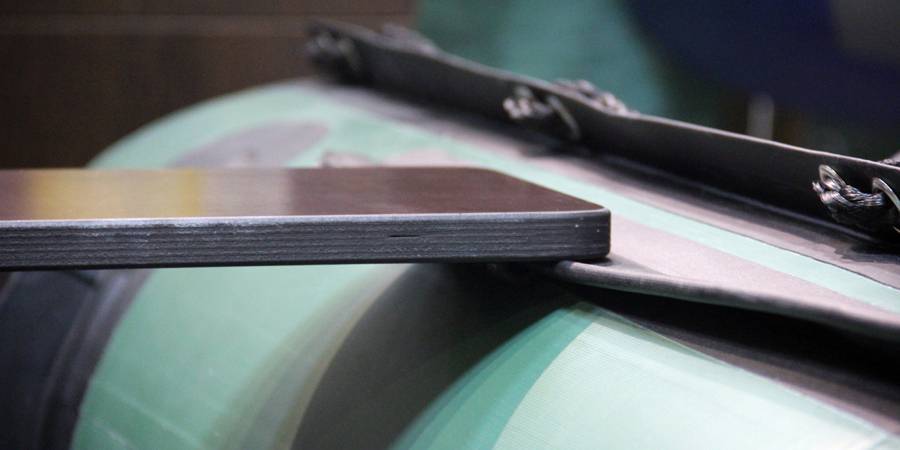

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный – когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный – так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Это дает сидениям возможность передвижения внутри кокпита лодки, пассажиры смогут удобно разместиться, да и груз можно правильно распределить, при установленном лодочном моторе.

Тюнинг сидений для ПВХ-лодок.

Согласитесь не слишком комфортно длительное время сидеть на жестком сиденье, входящим в стандартную комплектацию практически всех лодок. Дискомфорт чаще всего ощущается во время езды, когда лодка идет по волне, и жесткое сидение отдает каждый удар воды о борт. Для того, чтобы избежать дискомфорта, можно использовать один из двух вариантов усовершенствования вашего сидения.

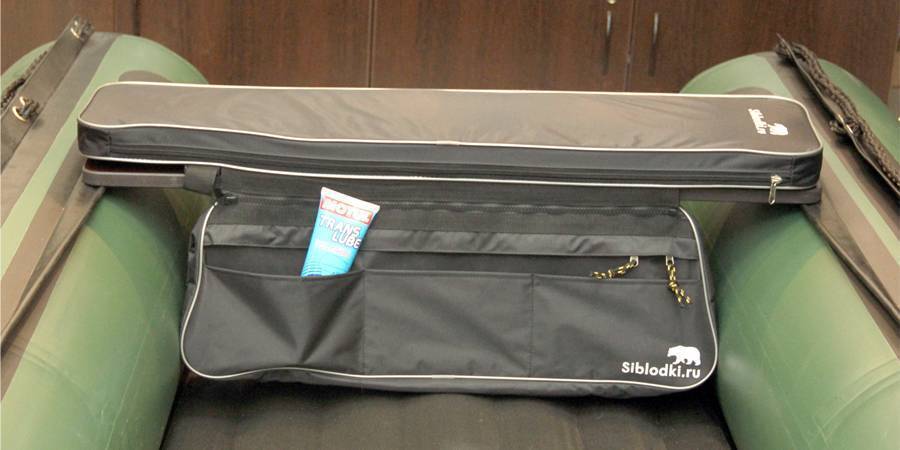

Во-первых, для увеличения комфортности используются специальные накладки на сидения. Они могут быть как простыми мягкими, так и со специальными отсеками для дополнительных снастей. Очень удобно, можно положить с собой в лодку и термос с чаем, и бутылку воды, и быть уверенным, что все это не будет кататься по дну лодки.

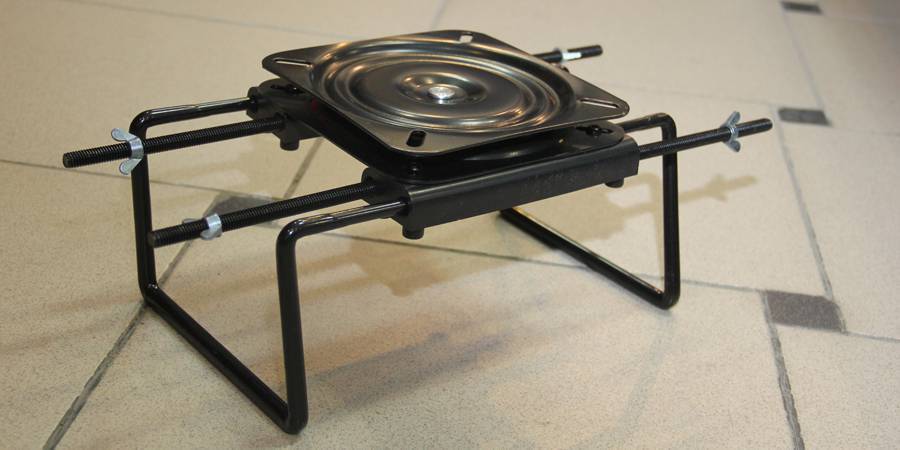

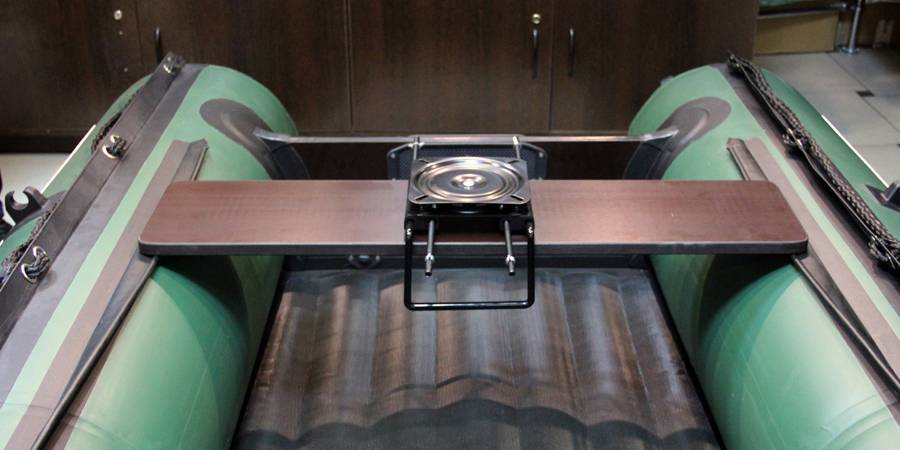

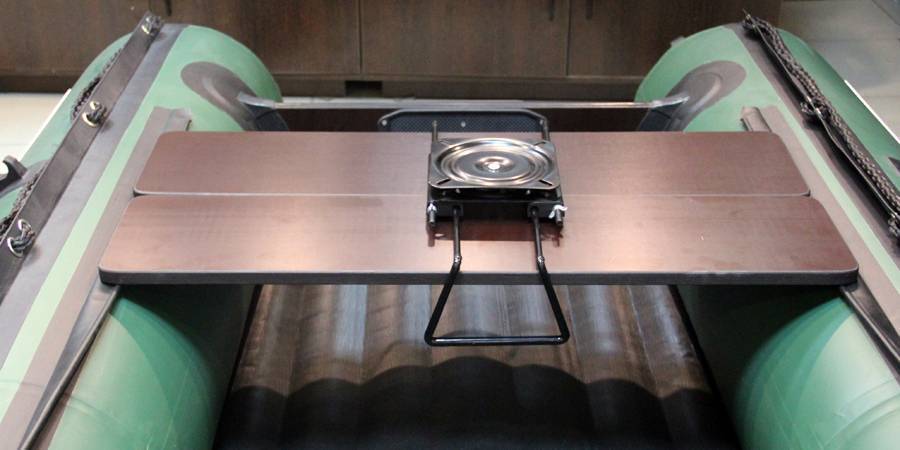

Помимо варианта с накладкой, можно использовать специальные вращающиеся кресла. Устанавливаются они достаточно просто. Для этого берем специальный кронштейн, который благодаря металлическим направляющим, без труда стягивается на сидении.

Что интересно, внутри такого кронштейна есть подшипник, позволяющий беспрепятственно вращаться конструкции вокруг оси.

И сверху на него уже монтируется само кресло.

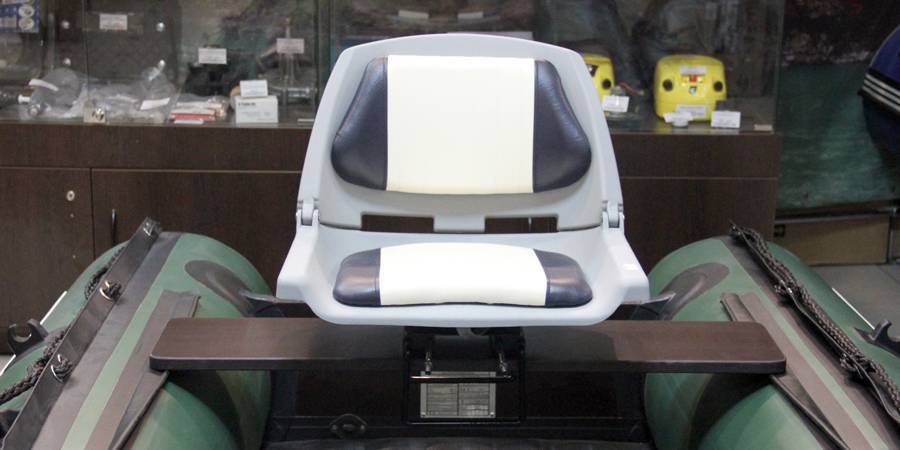

Выбранное для демонстрации сидение снабжено складывающейся спинкой из пластика с мягкими вставками из высококачественного винила. Главное преимущество – оно может быть установлено на большинство моделей ПВХ лодок.

Константин Кожушко, руководитель рыболовного магазина «СибЛодки»:

– Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два. Дело в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

Виды датчиков

Транцевые датчики

Самые популярные датчики, которыми комплектуются большинство продаваемых эхолотов. Стоимость их не велика, но от сюда, можно сказать и вытекают все его недостатки. На транце, как и положено, установлен лодочный мотор. Датчик соответственно крепится рядом с ним, а точнее рядом с гребным винтом, он ведь должен находится в воде. Он располагается чуть ниже корпуса. И вот в таком месте ему приходится работать в очень не простых условиях, постоянное движение, завихрения воды, пузырьки воздуха и т.п. А если лодка выходит на режим глиссирования, то датчик в большинстве своем перестает передавать какие либо данные на эхолот или данные передаются с большими погрешностями или перебоями.

На транец рекомендуется крепить датчики если длина лодки или катера не превышает 8 метров, а лучше и того меньше, исключение составляют короткие, быстроходные катера.

Есть еще и ригельное крепление датчика эхолота на транец. Угол транца по отношению к поверхности воды при это должен быть в пределах от 3 до 16 градусов. Если угол больше, то нужно будет под крепление подкладывать прокладку из пластика или дерева, т.к. датчик для нормальной работы должен быть немного наклонен в сторону движения судна.

В недостатки крепления датчика на транец можно записать еще и то, что его можно повредить при движении (он же выступает за пределы корпуса), он будет постоянно цепляться за траву, мусор, плавающий на воде и за разнообразные подводные препятствия (палки, коряги, бутылки).

Крепление внутри корпуса лодки

Датчик крепится на корпус катера, а точнее на днище и работает сквозь этот самый корпус. Такая установка возможно только на катерах из пластика, металл, дерево или сандвич (с воздушными полостями) не подходят. Т.к. датчик работает через материал корпуса, то тут важна его мощность. Зачастую в таком месте устанавливаются датчики мощностью от 1 до 4 кВт, эффективная глубина эхолокации которых составляет 300-3000 метров. Крепится он эпоксидной или полиэфирной смолой. Знаем случаи когда для крепления использовался пластилин, герметик и даже жвачка, но корректность работы эхолота с такими материала сравнительно не проверялась.

Недостатком такого места крепления является именно место крепления. Датчик работает через корпус, от сюда потери сигнала, снижение чувствительности и глубины сканирования. Обязательно нужно найти место, где стеклопластик плотный, без пузырьков воздуха или каких либо еще дефектов, т.к. все это будет мешать нормально работе эхолота, препятствовать прохождению сигнала.

Врезные датчики

Очень эффективное место для установки. Датчик врезается в днище катера и его работе уже ничего не мешает, ни мотор, ни поверхностный мусор, ни скорость. Формы, размеры и материал изготовления таких датчик разнообразны и каждый сможет подобрать для себя то, что ему нужно.

Главное правильно установить такой датчик. Сигнал от него должен идти строго вертикально вниз

На материал изготовления тоже нужно обратить внимание. Пластиковые датчики не ставят на деревянные корпуса, из-за разбухания дерева есть вероятность раздавить пластиковый корпус датчика, а  бронзовые на алюминий из за электрохимической коррозии. По толщине обшивки и угла ее наклона подбирают высоту корпуса датчика и угол направления излучения сигнала (0, 12, 20 градусов)

По толщине обшивки и угла ее наклона подбирают высоту корпуса датчика и угол направления излучения сигнала (0, 12, 20 градусов).

Врезные, наклонные датчики

Усовершенствованная модель простых врезных датчиков. У наклонных излучатель внутри корпуса жестко не закреплен, а имеет свободный ход на определенный угол, как правило, до 12 градусов. Мощность и эффективность у них такая же как и у обычных врезных. Такой тип предназначен для килевых корпусов катеров. И устанавливать его нужно также, просверлив в днище отверстие. Место лучше выбирать перед килем, рулем или винтом, в общем перед местом, которое создает в воде турбулентность. И опять же не забываем про соответствия материала датчика и корпуса судна.

Не забываем о том, что цена хорошего датчика может составить до половины стоимости самого эхолота.

Еще один вариант крепления датчика эхолота на транец (съемный вариант) с помощью ПВХ трубы от нашего читателя под ником Евген.

https://youtube.com/watch?v=pNpLc1YPVyw

Спасибо за подробную информацию по установке. Все просто, удобно, дешево, надежно и практично. Берем себе на заметку.

Держатели спиннингов в ПВХ лодку

Каждый рыбак во время рыбалки с ПВХ лодки постоянно терзает себя мыслью о том, где и как безопасно перевозить спиннинги во время езды.

Поэтому выбранная модель держателя решит проблему по расположению нескольких удилищ сразу и сэкономит место в лодке.

Одним из самых популярных вариантов такого навесного оборудования в Новосибирске являются универсальные держатели для спиннинга, изготовленные из дерева, с металлическими трубками. Такие держатели обладают рядом преимуществ.

Совместимость. Большинство рукояток современных спиннингов без проблем уместится в «стакане» держателя.

Прочность фиксирования. Спиннинг в заданном положении не выпадет из «стакана».

Универсальность. Подходит для разных моделей лодок, легкое перемещение в другое место на ней.

Монтаж. Быстр и легок.

Использование. Главное преимущество такого держателя – использование, как во время стоянки, так и во время троллинга. Он надежно крепится к баллону лодки ПВХ, и во время движения по воде не болтается и не расшатывается.

Полевые испытания держателя для спиннинга на предмет перекоса конструкции и вылетания снастей при волне.

Эхолот

Эхолот стал незаменимым помощником судоводителей. Созданный как прибор для рыболовов и определения глубины, он позволяет оценивать обстановку под лодкой. В этой статье вкратце коснемся темы пользования эхолотом на скоростных судах и способов монтажа внешнего датчика-излучателя.

Знакомство с эхолотом, или специфика сонара

С появлением недорогих эхолотов ориентироваться на воде стало намного проще. Раньше основным инструментом «маломерщиков» была лоция, зачастую не видевшая руки корректора годами, а посему не учитывающая изменений структуры дна. Сегодня картинкой дна в реальном времени уже никого не удивить.

  • Для рыболовов и любителей дайвинга существуют дорогие структурные сканеры, которые с удивительной точностью показывают цветную картину дна.
  • Путешественникам доступны картплоттеры, совмещающие в себе функции навигатора, эхолота, а также панели приборов контроля двигателей.
  • Владельцам тихоходных яхт помогают вперёдсмотрящие эхолоты. Для скоростных судов в условиях небольших глубин эти приборы не актуальны, так как мало отличаются по функционалу от обычного сонара. Ведь датчик способен «заглядывать» вперёд всего на 2–3 глубины.
  • Наиболее массовый сегмент — недорогие одно- и двухлучевые эхолоты. Они используются рыбаками, туристами, и даже любителями подлёдного лова.

Даже самый простой прибор способен измерять температуру забортной воды, сообщать о падении напряжения бортовой сети, а также информировать звуковым сигналом о резком уменьшении глубины. Индикацию «рыбок» рассматривать не будем, потому что сегодня мы ведём разговор о пользе сонара для судовождения в условиях недостаточной глубины.

Ориентируемся по звуку

Принцип работы эхолота не изменился за последнюю сотню лет. Уменьшились размеры приборов, оптимизировались алгоритмы обработки сигнала. Но по-прежнему приёмопередатчик отправляет высокочастотный сигнал вглубь воды и ждёт, когда он вернётся, отраженный от рельефа дна.

В зависимости от плотности грунта отраженный сигнал ослабевает. Для получения данных о глубине прибор анализирует время возврата сигнала. Структуру дна характеризует ослабление сигнала. Таким образом, на экране эхолота мы видим рельеф дна различного оттенка — от черного (камень) до светло-серого (ил).

Место установки эхолота

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

  • Транец – это наиболее часто используемое место для крепежа на всех типах ПВХ лодок

    Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

  • Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
  • Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

  • Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
  • Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
  • Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

  • Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
  • Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

Установка держателя на лодку

Существует две большие группы держателей для установки прибора на плавсредство из ПВХ: заводские и самодельные. Правильный крепеж обеспечит сохранность оборудования. Заводское приспособление удобно крепится к транцу лодки.

При выборе держателя нужно учитывать особенности плавсредства, например, если оно не оснащено подставкой (скамейкой). В таком случае следует воспользоваться следующими советами установки держателя:

  1. Установить пластиковый держатель на клей. Для этого следует продумать место, где будет расположено крепление, взвесить все за и против, так как сдвинуть его потом не получится. Пластиковый держатель приклеивают на любой баллон резиновой лодки или закрепляют его, но только на жесткой поверхности (подставке). В данном случае следует правильно выбрать клей, чтобы монтаж был надежным и крепление прослужило долго.
  2. Выбирая крепление для эхолота к корме, следует учитывать, что во время движения или при высокой волне эхолот заливает водой.
  3. Надежное соединение прибора с плавучим средством выполняют с помощью замков разных модификаций, которые имеются в продаже. Устройство простое, на его монтаж уходят считанные минуты.
  4. Прибор прикрепляют к сидению с помощью винтов.
  5. Можно корпус эхолота просто держать в руке как телефон, если позволяют размеры экрана.
