Ледобур своими руками: как сделать из бензопилы и стартера?

Электрический ледобур для зимней рыбалки: конструкция, преимущества и недостатки

Как и другие аналоги, электрический ледобур используется в рамках зимней рыбалки для бурения твердой ледяной поверхности. Только вместо ручной силы или бензина, он расходует более дешевую и тихую в сравнении с топливным буром электроэнергию. В России подобные устройства в продаже достать непросто и не в любом регионе возможно, потому многие рыболовы делают электроледобуры для зимней рыбалки своими руками (чертежи и пояснения ниже).

Электрический ледобур состоит из:

электродвигателя;
аккумуляторной батареи;
корпуса с рукоятками;
соединительной муфты и непосредственно бурового шнека;
ножей;
зарядного устройства.

Электробур — необходимый инструмент для активной зимней рыбалки

Преимущества и недостатки применения электроледобуров для зимней рыбалки

Если рассматривать преимущества электрических ледобуров, в сравнении с их бензиновыми и ручными аналогами, прежде всего, стоит упомянуть следующие:

Легкое бурение. Практически полное отсутствие вибрации и необходимости затраты физического труда превращает бурение в часть отдыха.

Бесшумность

Электробур почти не издает лишнего шума, что повышает шансы на успех, особенно при ловле такой осторожной рыбы, как лещ, плотва и другая бель.

Малый вес. Электрический бур обладает незначительным весом в сравнении с бензиновыми аналогами

А потому с таким устройством легче перемещаться по водоему.

Невосприимчивость к низким температурам. Электроледобур способен спокойно работать зимой без дополнительного обслуживания.

Возможность подзарядки от автомобиля. Многие модели электробуров способны заряжаться от аккумулятора.

Быстрая подготовка. Легко привести в рабочее состояние и так же быстро сложить.

Экологически чистое устройство. Не выбрасывает продукты горения в воду и воздух.

Не обошлось и без недостатков, пусть они и немногочисленны.

Дороговизна. Качественный, легкий и производительный электробур дорогое удовольствие, цена на подобные модели может достигать 100.000 рублей, и потому многие предпочитают обходиться кустарными самодельными вариантами или ручным буром.
Ограниченный ресурс работы. Без подзарядки способен пробурить гораздо меньше лунок, чем бензиновый аналог.

Самодельный электробур из электроусилителя руля: видео инструкция

Даже минимальные цены на электроледобуры не всем придутся по вкусу, да купить их не везде и не всегда возможно. Специально для людей, обладающих некоторыми ремесленными навыками и желанием, имеются самодельные варианты, которые можно соорудить из подручных средств.

Элекроусилитель руля – та самая деталь автомобиля, которая обеспечивает ему оптимальную простоту управления. Если машина по тем или иным причинам идет в металлолом, эту деталь можно применить таким интересным образом.

Но даже если подходящей машины нет, в интернете можно найти объявления о продаже подержанных электроусилителей, от 2 до 10 тысяч рублей ценой.

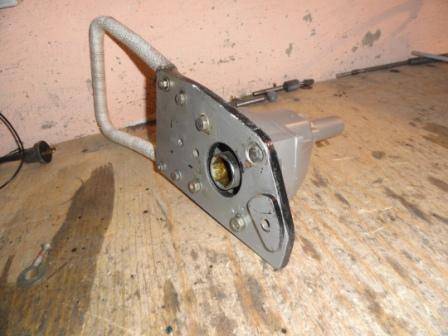

Рыболовный бур из усилителя руля

Переработка электроусилителя в бур трудоемка и не всем по силам, но на выходе получится достаточно легкий и компактный прибор (около 7 кг), адаптированный под руку владельца. Конечно, нелегкий автомобильный аккумулятор к самодельному буру придется носить отдельно, как и приобретать шнеки.

Вариант изготовления электробура для сверления лунок на зимней рыбалке из электроусилителя руля:

Подготовка к самостоятельной сборке бура

Прежде чем начать самостоятельное изготовление оборудования, важно изучить подробные чертежи. Готовая схема должна подсказать изготовителю, как именно устанавливать элементы бура, в какой последовательности это делать, и каких размеров должны быть все используемые комплектующие

Далее нужно приступать к поиску деталей.

Под руками у изготовителя должны быть:

рабочий орган, который можно взять от старого мотобура. Если нет возможности найти готовый наконечник, то его можно сделать из круглой полнотелой металлической трубы;
двигатель от исправной бензопилы;
редуктор – его задача заключается в преобразовании и передаче вращательного усилия от мотора на рабочий орган;
металлическая труба и стяжки – нужны для сборки защитного корпуса.

Из инструментов оператору потребуется сварочный аппарат, дрель, шлифовальная машина и болгарка.

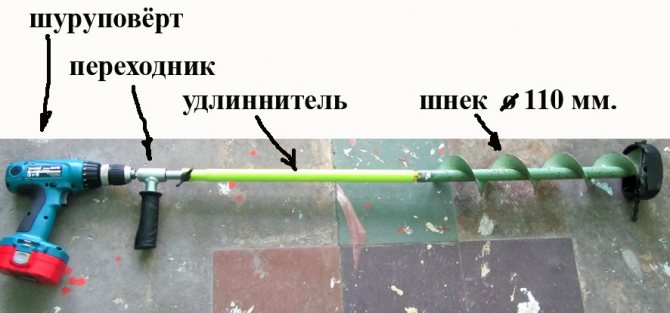

Ледоруб из шуруповерта своими руками

Рыбаки смогли усовершенствовать ледобур, присоединив к нему шуруповерт. Просто они поняли, чего стоит трата драгоценного времени, тем более зимой.

Для изготовления необходимо иметь:

Ледобур Mora (ручной).
Переходник.
Аккумуляторный шуруповерт.

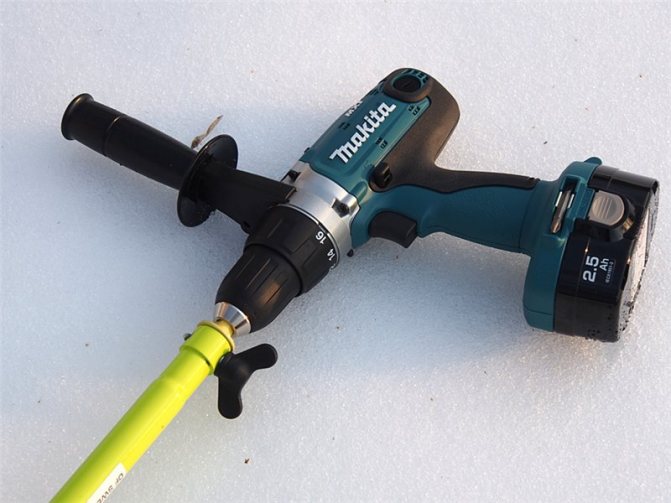

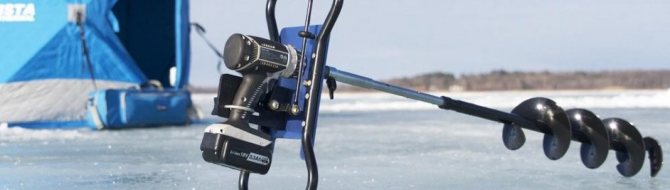

Ледобур с шуруповертом

Как правило, оптимальный размер лунки – это около 10-ти см.

Характеристики шуруповерта для ледобура

Ледобур – это инструмент, который способен облегчить условия зимней рыбалки и сделать ее более комфортной. Чтобы сверление лунок осуществлялось без проблем, необходимо подобрать соответствующий шуруповерт и, соответственно, аккумуляторный.

Характеристики инструмента

Высокая мощность.
Напряжение питания от 18 до 36 V.
Крутящий момент 40/80 Нм.
Емкость батареи 2,5-3 А/ч.

Для элементарной модернизации бура подойдут такие модели, как Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Подойдут так же и отечественные конструкции, типа Торнадо, Барнаул, Тонар.

Как подобрать шуруповерт

Как правило, рыболовы пробивают несколько лунок, а иногда и несколько десятков, так как зимняя рыбалка – это постоянный поиск мест стоянки рыбы. Поэтому, рыбалка превращается в тяжелый изнурительный труд, а это с удовольствием, получаемым от процесса рыбалки, сравнить никак нельзя.

Как подобрать аккумулятор

В основном, применяются два типа источника питания:

Никель – кадмиевый, который хорошо переносит минусовые температуры, но делает инструмент более тяжелым.

Литий-ионный. Источник можно эксплуатировать при температуре -10ºС и при небольшой толщине льда. Несмотря на это, этот источник позволяет просверлить до 60 лунок, диаметром 10-16см. При более низких температурах, аккумулятор можно вытащить из устройства и положить во внутренний карман куртки.
Никель — металлогидридная батарея – практически не используется в шуруповертах.

Желательно всегда брать с собой запасной аккумулятор и держать его в тепле.

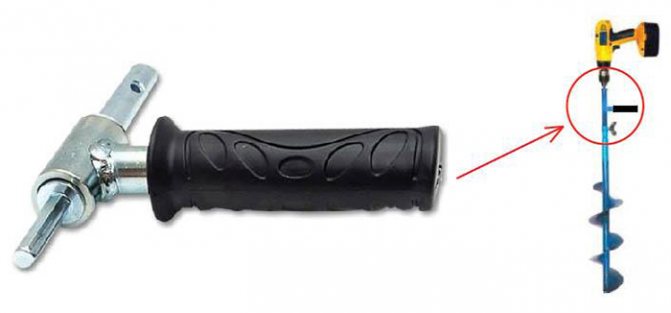

Как делается переходник своими руками

Переходник или адаптер служит для того, чтобы соединить шуруповерт с остальной частью конструкции. Его можно приобрести в магазине, а можно изготовить самостоятельно.

Переходник имеет шестигранную форму и одной стороной зажимается в патроне шуруповерта. При этом, следует учитывать, чтобы соединение было надежным. Зажимается шестигранная часть с помощью специального ключа. Другая сторона переходника соединяется с буром. Для этого, в цилиндрической части нужно просверлить отверстие, после чего берется болт соответствующего размера и закрепляется шнек с переходником.

Не помешает ручка, с помощью которой можно удержать бур, что не позволит ему упасть в воду. Не следует делать шнек большого диаметра, поскольку это увеличивает нагрузку на шуруповерт, что приведет к быстрой разрядке аккумуляторной батареи. Оптимальный диаметр лунки 10-13см, что позволит ловить рыбу средней величины. Адаптер имеет следующие размеры: диаметр цилиндрической части 18мм, хвостовик имеет форму шестигранника, наличие упора обязательно.

Другие переделки ледобуров

Кстати, доработка уже готового ледобура обойдется намного проще, тем более автоматизированный бур станет намного продуктивнее ручного. Особенно это становится актуальным в сильный мороз или при очень толстом льде, когда сверление становится весьма трудоемким процессом. В немалой степени автобур пользуется спросом у любителей лова на жерлицы, поэтому для них изготовление ледобура своими руками – тема нередко принципиальная.

Дела давно минувших дней: как сделать кольцевой ледобур своими руками

Любопытный вид имеет самодельный ледобур для рыбалки, который выполнен на двухрамной конструкции и имеющий на конце нож в виде кольца. Подобные механизмы были распространены в восьмидесятых годах прошлого столетия. Сегодня о них редко вспоминают, а ведь в свое время у них были как ярые поклонники, так и противники, считающие, что просверлить им лунку невозможно. Например, если он не вгрызался в лед, то начинал крутиться вокруг ножа. Местные самоделкины вытачивали ножи из подшипниковых обойм и в ход шли даже тепловозные поршни.

Бытовая техника в помощь рыболову

Как только в продаже появились мощные шуруповерты, смекалистые рыболовы тут же нашли им применение. Соединив шнековую часть бура с этим электроприводом, кулибины тут же получили отличный автоматизированный механизм для бурения, о котором мы рассказывали в статье «Подбираем шуруповерт для ледобура».

Основная проблема, когда встает вопрос: электро ледобуры самодельные как сделать, это изготовление переходника. Кстати, для импортных изделий их можно прикупить в готовом виде в магазине. Если имеется российское изделие, то придется допиливать руками.

В принципе, изготовить ледобур, соединив его с электроприводом, не составляет особых сложностей. Так, для переходника можно использовать шестигранный ключ подходящего диаметра, отпилив его короткую часть. Одним концом он зажимается в шуруповерт, в другой части высверливается отверстие. Этот конец внедряется в трубу хвостовика и стягивается болтом.

Ледобур для зимней рыбалки своими руками из бензопилы

Для изготовления бензобура подойдет любая бензиновая пила. Предпочтение отдается советским моделям, которые удобны в использовании. Главное требование, предъявляемое к движкам, чтобы он легко заводился в любую погоду. Если же имеется в наличии китайский аналог, придется мудрить с адаптером и рукояткой.

В этом случае, изготавливая ледобуры для рыбалки своими руками, придется решать проблему стыковки бензопилы, у которой приличная скорость, и хвостовика шнека. Данную проблему можно решить только установкой редуктора. Одной стороной он фиксируется в основании пилы, с другой в него вставляется шнек.

И напоследок ответим на так часто задаваемый вопрос: ледобур ремонт ручек, которые имеют свойство выходит из строя в самое неподходящее время. Само собой, можно и их изготовить собственноручно, вот только ремкомплекты достаточно легко приобрести в магазине. Так, барнаульская кампания выпускает прекрасные запчасти практически для любых моделей. В комплекте идут не только обе пластиковые рукояти, но также колпачки и фиксаторы, необходимые для быстрой замены.

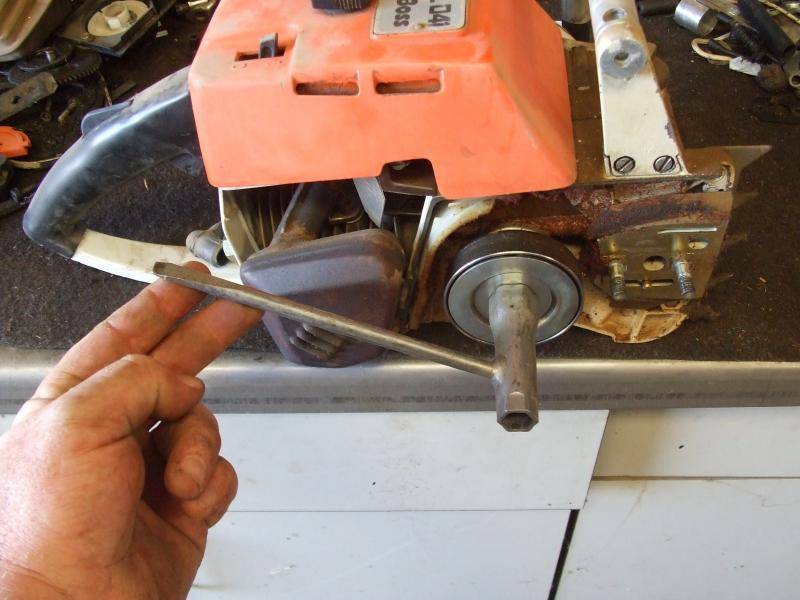

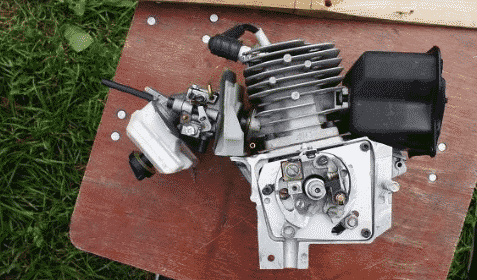

Монтируем двигатель

Перед тем, как закрепить двигатель в сварной рамочной конструкции, надо решить, будет ли он съемным или стационарным. Если у Вас есть планы использовать бензиновый двигатель где-то еще — например, в той же бензопиле, то двигатель должен быстро и просто сниматься. Для временной, но надежной фиксации двигателя можно использовать разные методы — болты с гайками, прижимную рамку, хомуты, скобы и т.д. Если Вы смогли изготовить сварную крепежную раму из металлических труб, то выбрать способ надежного крепления двигателя с возможностью его быстрого демонтажа не станет проблемы. Как и в случае с рамой точных размеров элементов крепления мы дать не можем, все подобные конструкции получаются индивидуальными при некотором внешнем сходстве.

общий вид мотобура

Из общего можно лишь обратить внимание на то, что корпуса бензиновых пил изготавливаются из пластика. Мягкость данного материала усложняет организацию надежной сборно-разборной системы фиксации двигателя и редуктора в раме, учитывая сильную вибрацию изделия в рабочем режиме

Не забудьте удобно разместить узел управления дроссельной заслонкой.

Эксплуатация и уход

Бур может прослужить длительное время, если соблюдать некоторые правила:

Нужно протирать его насухо после использования, даже если он покрыт защитным средством.
Держать устройство в специальном проветриваемом чехле.
В несезонное время нужно законсервировать его ножи и места соединений, можно использовать для этого отработанное масло.
Аккуратно очищать от снега, во избежание повреждения лезвий.
Следить за местами крепления и вовремя их подтягивать.
Подкрашивать поцарапанные места, чтобы не появилась ржа.
Учитывать нагрузку исходя от толщины льда.

Облегчение процесса бурения лунок приводит к комфортному отдыху, при ловле рыбы.

Как сделать ледобур из бензопилы своими руками?

Бур из бензопилы собирается в несколько этапов. К каждому из них нужно отнестись внимательно. В противном случае появится риск быстрой поломки одного из важных элементов устройства.

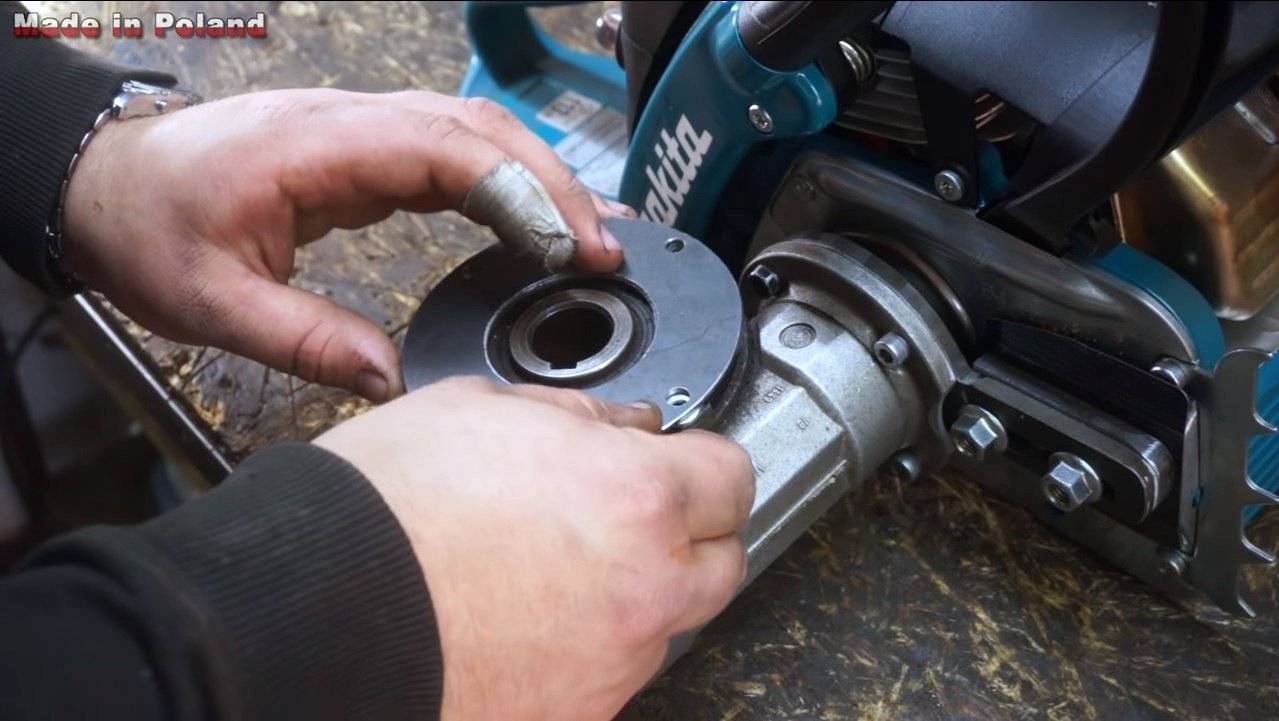

Как выбрать редуктор?

Вначале нужно выбрать редуктор на бензопилу для бура. При покупке элемента следует учесть такие важные факторы, как мощность двигателя бензопилы и размеры бура. Нужно помнить, что моторы большинства бензиновых инструментов обладают высокой мощностью. Если при работе мотобур из бензопилы будет вращаться на слишком высокой скорости, то с ним невозможно будет работать. При этом, если редуктор станет передавать на используемый выходной вал слишком низкое вращательное усилие, то от использования бензинового инструмента будет очень мало пользы. По этим причинам нужно сделать точные расчеты параметров редуктора.

Самостоятельное изготовление корпуса

Насадка на бензопилу для бурения льда должна быть оборудована надежным корпусом. Этот элемент устройства будет защищать все внутренние детали оборудования от механических повреждений, а также попадания внутрь конструкции пыли, мусора и влаги. Для изготовления корпуса нужно использовать металлические трубы, на которых нет следов ржавчины или других дефектов. Трубы потребуется согнуть в форме рамок.

Это делается в следующем порядке:

Для начала от первой трубы потребуется отмерить кусок, длина которого должна быть равна периметру запланированной рамы. Оптимальным будет отрезок, длиной примерно 160 см;
Затем на поверхности подготовленного отрезка потребуется сделать надрезы, глубина которых не должна превышать 1/3 от радиуса используемой трубы. Эти надрезы должны располагаться в местах изгибов отрезка. Чтобы труба легко сгибалась, в каждом месте ее изгиба нужно проделать по 4–6 надрезов на расстоянии 5 мм друг от друга. В случае если во время сгибания трубы не удастся получить ровный прямой угол, то нанесенные надрезы потребуется немного сточить болгаркой;
После сгибания отрезка все соединения и углы останется заварить ручным сварочным аппаратом.

В результате должен получиться корпус с формой четырехугольной равномерной усеченной пирамиды. Внутри него потребуется надежно закрепить двигатель от бензопилы, а также редуктор и другие элементы бура.

Методы установки двигателя для бура

Результатом предыдущих действий стал предварительно снятый двигатель от бензопилы , а также надежный корпус, внутри которого расположен редуктор. Имеющиеся элементы потребуется соединить между собой. Для этого нужно продумать метод их соединения.

Если мотор в будущем будет использоваться исключительно для бурения отверстий, то бур из бензопилы для земли или льда можно сделать в виде цельной конструкции. В этом случае используемый двигатель не будет сниматься, и его крепление будет более надежным.

В случае если мотор иногда будет сниматься для его монтажа обратно на бензопилу, то его крепление потребуется сделать съемным. Этот вариант более практичен в использовании, однако крепление двигателя в этом случае будет менее надежным.

Во время планировки крепления двигателя следует предусмотреть свободный доступ к емкостям для заправки горючим и моторным маслом. Также владелец бура должен иметь доступ к клапану, который нужен для регулировки давления в цилиндре двигателя.

Лучше всего оборудовать бур для рыбалки двигателем от старой бензопилы. Этот мотор можно установить стационарно, и не снимать его на протяжении всего срока эксплуатации бура. Для крепления старого двигателя потребуется рамы. Она должна находиться в верхней части оборудования. При установке мотора на раму потребуется вывести горловину для заливки горючего и масла. В этой же части устройства нужно установить аварийный выключатель. Этот элемент очень важен в случаях, если бур будет использоваться не только для льда, но и для земли. Аварийный выключатель даст возможность отключить оборудование тогда, когда почва оказалась слишком твердой.

Чаще всего для изготовления бура используют моторы от бензопил Урал. Эти ДВС требуют минимальных доработок. Единственный минус заключается в том, что работать с этими двигателями смогут только люди среднего и высокого роста.

Самостоятельное крепление бура

Рабочая насадка самодельного бура должна быть надежно закреплена. Сделать это можно несколькими способами. Первый из них заключается в использовании трубы, на которой крепиться редуктор и используемый бур

Важное преимущество этого метода заключается в том, что при необходимости поврежденный элемент можно будет быстро заменить

В этого метода есть два недостатка. Первый из них заключается в увеличении веса оборудования, а второй – в сложностях при работе из-за вертикальной трубы.

Самостоятельное изготовление ледобура

Материал для изготовления ножей

В условиях массового производства нет возможности использовать сверхпрочные сорта стали. Как в отечественных, так и в зарубежных аналогах используется материал твердостью около 60 ед. по Роквеллу. Эти ножи хороши, если лед без песчаных включений. Лучшим вариантом будет инструментальная сталь, имеющая 70−72 ед. Правда, изготовление и правильная заточка ножей обойдется дорого.

Изготовление с нуля

Самодельный ледобур для зимней рыбалки проще всего изготовить в виде садового бура. В качестве ножей, одновременно выполняющих роль шнека, используют полотно от циркулярной пилы необходимого диаметра. Его распиливают пополам и приваривают к штоку бура под углом, обеспечивающим наилучший рез.

Зубья пилы имеют победитовые наплавки, что предохраняет кромки от поломок при сверлении льда с включениями песка и на границе подводной части. Увеличить производительность поможет применение шуруповерта для ледобура. Увеличенная скорость вращения штока позволит изготавливать лунки даже не совсем острыми ножами.

Пилорама из бензопилы

Пилорама из бензопилы представляет собой инструмент, закрепленный на подвижной муфте, сваренной из стального профиля. Узел должен быть прочным и геометрически ровным, что повысит качество работы и снизит вибрации. В качестве направляющей используется толстостенная труба с гладкой поверхностью или иные приспособления. Доработка пилы заключается в установке модернизированных креплений для цепи, изготовленных из 6-гранного стального прутка. Регулировка толщины спила осуществляется при помощи подвижной стойки.

Конструкция приспособления позволяет развернуть импровизированный станок на месте заготовки древесины. В качестве направляющих применяются боковые поверхности алюминиевой лестницы. Поскольку доработок корпуса пилы не требуется, то она может использоваться как отдельный инструмент, в отличие от снегоуборщика из бензопилы.

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

В их перечень входит:

полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
цельнометаллический редуктор;
2-миллиметровый лист фанеры или листовая сталь;
болты, саморезы и другие крепежи;
цельнометаллическая трубка небольшого диаметра;
1 труба из стали, диаметр которой составляет 15 см;
1 металлическая труба, длина которой составляет 25 см;
шнек из металла;
утеплители из резины для монтажа на рукоятки.

Все металлические детали не должны иметь признаков коррозии, так как они довольно быстро придут в негодность.

В список требуемого для работы оборудования входит:

ключ-головка № 27;
ручная болгарка с диском;
шуруповерт;
электролобзик;
ручная машинка для шлифовки;
электросварочный аппарат.

Некоторые детали для самодельного бура можно сделать только на токарном станке. Если у изготовителя нет опыта в работе с ним, то лучше всего заказать уже готовые запчасти.

Бур – предназначение, виды и особенности эксплуатации

Мотобур – это вид оборудования, предназначенного для проделки отверстий в твердой и глинистой почве, а также во льду. В зависимости от своих конструктивных особенностей и предназначения, буры делятся на:

бытовые – малогабаритные орудия, выделяющиеся сравнительно низкой мощностью и тяговыми характеристиками. Приспособления этого типа хорошо подходят для непродолжительной и нерегулярной эксплуатации. Они потребляют минимум топлива и не требуют регулярного специализированного ухода;
полупрофессиональные – оборудование средней мощности, которое по своим размерам мало чем отличается от бытовых моделей. Главная задача орудий этого типа – регулярная эксплуатация по проделке небольших и средних по диаметру отверстий в рыхлом грунте и во льду с толщиной слоя до 10 см;
профессиональные – приспособления этого типа обладают солидной мощностью и запасом тяги. Они хорошо справляются с проделкой отверстий в твердой почве и во льду, толщиной до 15–18 см.

Самыми мощными на рынке считаются промышленные буры. Эти установки предназначены исключительно для работы по бурению нефтяных и газовых скважин. Для их эксплуатации и обслуживания требуется группа из нескольких опытных сотрудников.

Помимо специализированных фирменных приспособлений на рынке встречаются малогабаритные насадки, которые выделяются простотой в установке и обслуживании. Самая популярная из них – насадка на бензопилу для бурения льда и грунта. Это приспособление позволяет совместить рабочие органы насадки и мощность заводского двигателя садового инструмента. Таким образом пользователь получает возможность беспрепятственно бурить лунки без необходимости покупки специализированного оборудования.

Насадка в виде бура для хозяйственной бензопилы не требует особых навыков от оператора. Все, что нужно – это установить ее вместо режущих органов пилы, заправить инструмент и неподвижно установить его рабочими органами вниз. После этого можно запустить двигатель пилы и начать проделку лунок.

Разновидности и характеристики мотобуров

Для подледного лова используются буры с ручным и моторным приводами. Часто их изготавливают самостоятельно под свой рост и выбирая сторону вращения. Изготовить ледобур своими руками сложно, но возможно. Для этого необходимы навыки работы со сваркой, а также потребуется помощь токаря.

Самостоятельно сделанный бур должен соответствовать следующим характеристикам:

иметь небольшой вес;
быть разборным;
быть выполненным из качественного материала;
иметь привод, соответствующий диаметру шнека.

При изготовлении ледоруба из бензопилы своими руками схему соединения двигателя и шнека выполняют с использованием понижающего редуктора. Чаще всего используют механическую часть тихоходной электрической дрели.

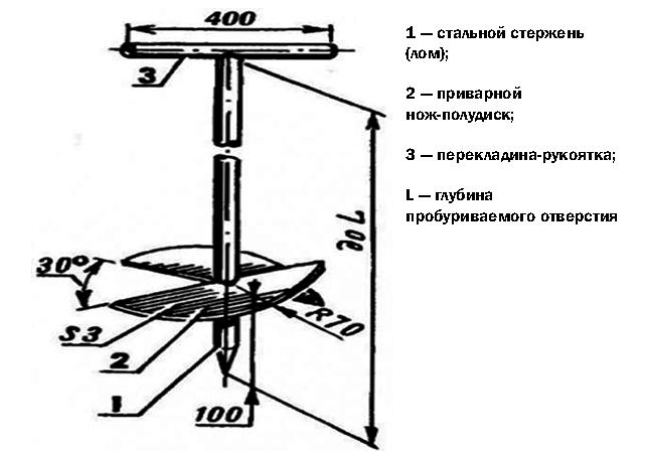

Лопатка

Изготовить самодельный бур-лопатку несложно. Он состоит из коловорота со штырем, в нижней части которого приварен режущий наконечник, выполненный в виде лопатки или ложки. Затачивается только одна сторона в зависимости от направления вращения инструмента. Таким буром для рыбалки зимой можно сверлить лед толщиной до 30 см.

Кольцевой

Сейчас этот вид буров несправедливо забыт и почти не используется. Представляет собой кольцо с наружным диаметром 130 мм и внутренним — 80 мм. Режущая зубчатая кромка выбирает лед только по форме кольца, а внутри остается ледяной цилиндр. Бур центрируется треугольным буртом, который находится на подошве рабочей части. Благодаря эксцентрично расположенной ручке усилие равномерно распределяется на обе руки. При работе не слышно характерного шума, как у других ледобуров.

Недостатком кольцевого бура является отсутствие устройства для удаления ледяной крошки.

Рамочный

Эта простая конструкция представляет собой трубу, в нижней части которой под углом 30° приваривается 2 удерживающих прутка находящихся с противоположных сторон стержня. Нижние части соединяются с трубой пластинами, в которых сделаны отверстия для крепления режущих элементов. Правильная заточка кромок и их расположение должны обеспечить оптимальный угол атаки для равномерного распределения усилий при сверлении лунки.

При подледной ловле рыболовные снасти, в т. ч. и жерлицы, могут оказаться крайне эффективными. Если подготовить достаточное количество лунок, то можно надеяться на хороший улов. Однако рамочным буром, не имеющим устройства для удаления шуги, сделать это будет непросто.

Шнековый

Самый распространенный вид ледобура. Изготовить его самостоятельно под силу не каждому. Для этого необходимы соответствующие навыки. Бур состоит из штока, изготовленного из трубы, к которому приварена лента шнека. Для самоделки потребуется вырезать несколько металлических колец и разогнуть их в виде лопастей. Детали привариваются к штоку и последовательно соединяются между собой сваркой.

Режущую головку можно сделать съемной или приварить ее части к трубе. Количество ножей влияет на скорость сверления, но вместе с тем повышаются прилагаемые усилия. Правильная заточка режущей кромки облегчает процесс сверления.

Шнековая часть ледобура соединяется с коловоротом или механическим приводом с помощью переходника, который упрощает разборку инструмента для транспортировки.

Характеристики

Ледобур состоит из таких деталей:

Рукоять. У электроледобура рукояти располагаются по разные стороны от центральной оси, либо одной верхней, которая находится строго на этой оси, образуя коловорот. Бурение происходит двумя руками, чтобы правильно распределить нагрузку.
Шнек — спираль, которая находится ниже ручки. Она определяет направление движения прибора и извлекает лёд из лунки.
Режущая насадка — часть, которая врезается в лёд, и представляет собой держатель с двумя прямыми ножами.

Важно! Чтобы не повредить ножи электробура при транспортировке, он должен находиться в защитном чехле

Передача крутящего момента: цепь или вал?

Чтобы передать крутящий момент от мотора к редуктору специалисты и практики не рекомендуют применять цепную передачу. Данное решение не очень надежно и небезопасно. Лучше всего для передачи усилия с двигателя на редуктор использовать промежуточный вал. Деталь эта не очень сложная, и если Вам не удастся ее найти, то можно заказать знакомому токарю.

Часто возникает вопрос об использовании гибкого вала. Удобство такой детали очевидно — не нужно точно подгонять расположение двигателя и редуктора, Вы можете разместить их по своему усмотрению. Однако в отличие от жестких металлических деталей любые гибкие изделия имеют пониженную механическую прочность и надежность. В принципе гибкий вал использовать в самодельном буре на бензиновом двигателе можно. Вопрос лишь в том, какой будет скорость вращения и какое максимальное усилие будет приложено к валу. И что случится со все конструкцией, если это усилие будет приложено. В любом случае гибкий вал должен быть отделен от оператора прочным защитным кожухом.

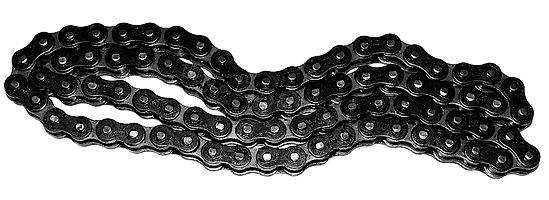

цепь редуктора мотобура

Конструкция будет проще, если гибкий вал должен передать вращение не от двигателя к редуктору, а от редуктора к буру. В этом случае вал можно спрятать в трубе, играющей одновременно роль силового элемента конструкции и защитного кожуха. Скорости вращения при таком варианте ниже. Учитывая гибкость вала, можно при необходимости создать нестандартную конструкцию, где бур и привод не будут соосны.

Изготавливаем самодельный шнек для электробура

Дешевые варианты бурильных шнеков стоят в районе 2-3 тысяч. Впрочем, некоторые рыболовы предпочитают пользоваться самодельными образцами. Заранее стоит понять, что это крайне трудоемкая задача, и многим будет куда проще потратить немного денег, и сэкономить массу усилий. Примерный процесс изготовления приведен далее:

Отрезается трубка длинной около 1 метра и диаметром 15-20 мм. Концы трубки рекомендуется сразу заварить, во избежание попадания влаги внутрь.
На эту трубу наваривается листовой металл в форме стандартного шнека. Приварить лист целиком, как правило, очень затруднительно, и потому наваривают его фрагментами по 10-20 сантиметров. Обычно хватает 5-6 полноценных витков. Стыки тщательно провариваются, после чего зачищаются.
На «острие» ледобура навариваются пластины режущих ножей, изготавливаемые из качественной стали. Впрочем, применять можно любой материал – нужно лишь учитывать, что некачественная сталь быстро износится.
Хвостовик подгоняется под параметры имеющегося переходника.
Все изделие окрашивается, для продления срока его службы.

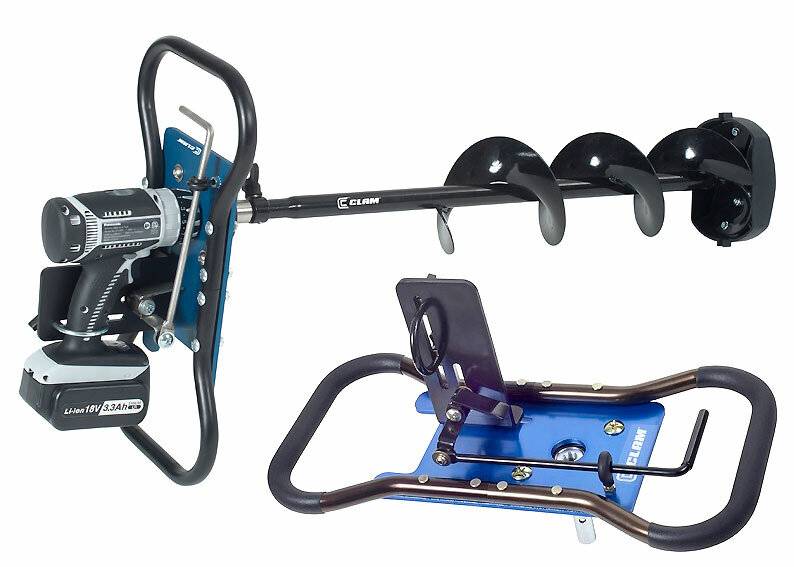

Делаем электроледобур своими руками из набора Ice Auger Kit
