Сборка

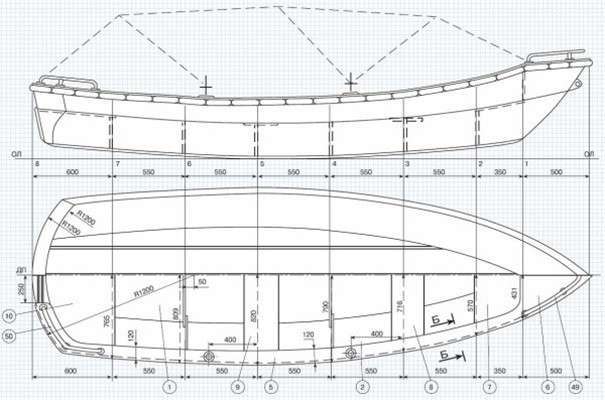

Чертеж в натуральную величину
По сделанным отметкам осуществляется выпиливание необходимых деталей – для этой цели лучше использовать ручной лобзик, так как фанера достаточно тонкая и сделать ровный распил прямых линий электрической пилкой будет сложно;
Сборка корпуса
После того, как основные детали выпилены — можно приступать непосредственно к сборке. В первую очередь собирается нижняя часть лодки — части корпуса стягивается посредством медной проволоки, а чтобы внутренняя часть сохранила свою форму — одновременно вставляются носовые и кормовые поперечины;
Крепление посредством проволоки и крестиков
Зафиксированные части склеиваются посредством эпоксидного клея. Чтобы проклеить швы — необходимо добавить в него опилки, полученные в результате распила фанеры. Таким образом, клей практически не даст усадки и швы получаться ровными. Одновременно вся внутренняя поверхность оклеивается стеклотканью таким образом, чтобы структура ткани была полностью пропитана клеем;
Склеивание швов и пропитка поверхности стеклотканью
- По истечению срока высыхания клея, наружная часть корпуса подвергается обработке – закруглению и шлифовке швов, удалению временных креплений и тд. Затем осуществляется оклейка корпуса стеклотканью снаружи;
- Верхняя палуба собирается из реек, материал и толщина которых — указаны в проекте. В качестве временной фиксации можно использовать клеевой пистолет. После сборки поверхность палубы покрывается стеклотканью и пропитывается смолой. После высыхания внешнего слоя палуба оклеивается стеклотканью изнутри;
Сборка палубы из реек
Перед соединением корпуса и палубы осуществляется монтаж пяточных упоров – чаще всего это осуществляется путем приклеивания деталей к корпусу;
В первую очередь корпус и палуба склеивается изнутри смесью клея и стружки. Затем оклеивается наружная сторона шва – после высыхания клея швы шлифуются, и собирается кокпит, материалом для которого могут послужить остатки фанеры;
Склеивание палубы и корпуса

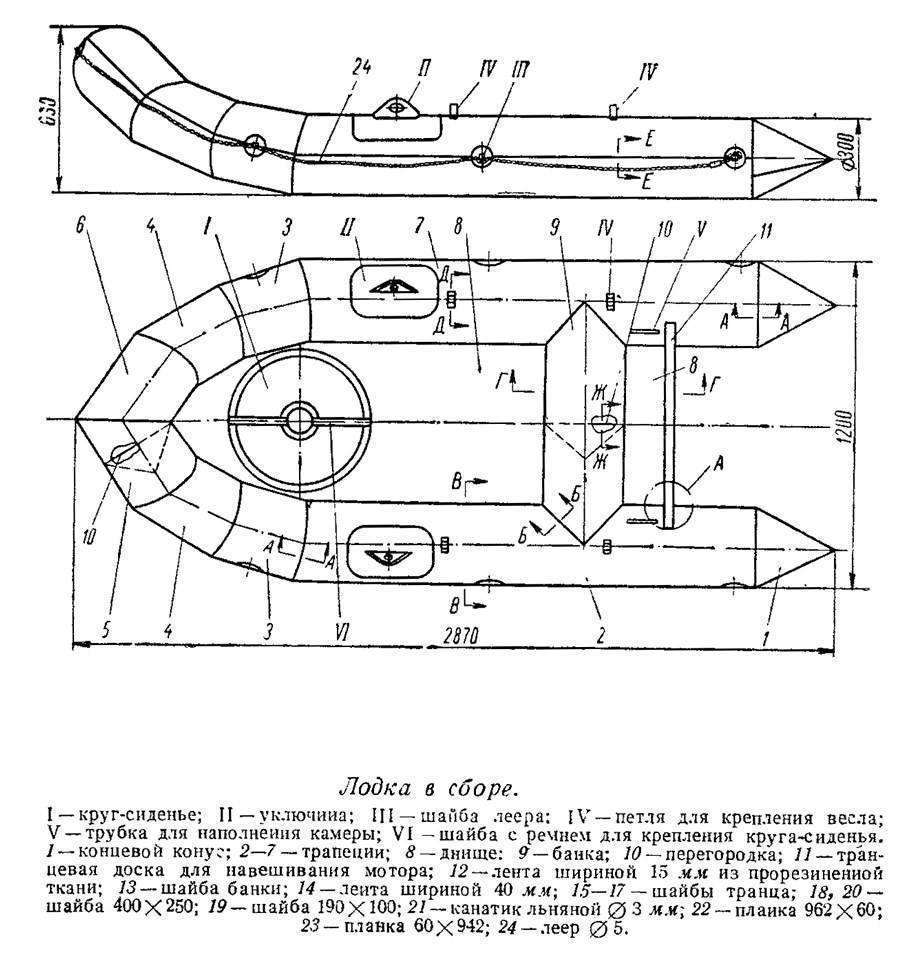

Лодка из ПВХ
Надувные лодки из ПВХ под мотор, пожалуй, наиболее трудные в изготовлении плавсредства. К плюсам последних можно отнести то, что они достаточно легкие, их можно взять в пешие походы, а поместятся они в обычный рюкзак.
А вот минусов у таких лодок достаточно много:
- Непрочные, подверженные проколам: такую лодку довольно просто порвать, зацепившись за куст или острый камень.
- Дорогостоящие: себестоимость изготовления достаточно высокая, так как специальный материал для лодок стоит довольно дорого.
- Нужно обладать определенными навыками: знать хотя бы принципы раскройки материала. Даже если вы найдете готовые выкройки, незнание основных правил закройщиков может привести к порче дорогостоящего материала.
- При склеивании также недопустимы ошибки, так как детали вы уже не всегда сможете отклеить обратно, а, соответственно, это опять же ведет к дополнительным материальным затратам.
Самодельная лодка из фанеры
Как самому сделать лодку для рыбалки из фанеры? Для
работы потребуется точный чертёж и фанера — проклеенный натуральный берёзовый
шпон толщиной приблизительно 5 мм.
С помощью бумажных шаблонов на фанерные листы наносятся
выкройки деталей.- Пилой по дереву или электролобзиком необходимо вырезать
все заготовки. - Склейте транцы со шпангоутами.
Теперь прикрепите к транцу днище и борта, сведя их
спереди друг с другом.- Для крепления деталей обшивки используется шовный
материал (в случае, если лодка изготавливается не из очень толстой фанеры) или
клей. В этом случае необходимо стесать края фанеры под углом.
- Убедитесь в том, что все детали сходятся по размерам. В
противном случае придётся разобрать лодку и исправить недостатки.
Склейка
- Возьмите эпоксидную смолу и аэросил и смешайте компоненты
1:1 при помощи специальной насадки на дрели. - Усиление углов между бортами, днищем и транцами
выполняется деревянными галтелями — небольшими уголками, предназначенными для
жесткости соединения. - Теперь следует наклеить на все внутренние поверхности
швов полоски из стеклопластика или стеклоткани. При этом необходимо тщательно
промазывать все стыки эпоксидно-аэросильной смесью. - Необходимо дождаться, пока клей полностью просохнет, а
после этого следует установить шпангоуты в соответствующие места.
Теперь требуется уложить на днище настил, прикрепить
уключины и сидение.- Если конструкция лодки предполагает кокпит (закрытая
носовая часть), то следует установить крышку, зафиксировав её на бортах и
шпангоутах. - После того как лодка полностью просохнет, переверните и
отшлифуйте её наружную поверхность. После этого требуется проклеить дно
стеклотканью и обработать швы эпоксидным составом.
Перед покраской необходимо обработать наружную поверхность
конструкции пропиткой для древесины, зашпаклевать все щели и обработать
грунтовкой.- Покрасить лодку лучше всего специальной пигментной
смесью, предназначенной для деревянных судов, но можно использовать и любую
обычную краску.
Как делаются самодельные лодки из фанеры?
Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.
Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.
При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.
Инструменты и материалы
Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.
При изготовлении чертежей понадобятся:
- чертежные принадлежности:
- карандаши;
- резинки;
- лекала;
- длинные металлические линейки и большие треугольники;
- рейсшина;
- картон и чертежная бумага;
- клей для бумаги;
- калькулятор;
В процессе постройки будут нужны:
- электрический лобзик;
- молоток;
- топор;
- струбцины (и скорее всего, очень много – как минимум 10 штук);
- кисти, шпатель металлический, шпатели резиновые;
- шуруповерт;
- рубанки ручные или электрорубанок;
- отвертки;
- стамески;
- степлер;
- пилы ручные и электрическая циркулярная пила;
В качестве материалов для изготовления рекомендуется:
- фанера стандартных размеров 1,5м *1,5м;
- доски – сосновые, дубовые:
- ткань для оклейки корпуса;
- шпаклевка для заделывания трещин и стыков листов;
- специальный водонепроницаемый клей;
- олифа натуральная или водоотталкивающая пропитка для дерева;
- краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
- гвозди, шурупы, саморезы;
- металлическая полоса, металл для уключин и креплений;
Параметры будущей лодки
Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:
- общая длинна корпуса от носа до транца 4.5 метра;
- ширина поверху в самом широком месте корпуса – 1,05 метра;
- глубина лодки – 0.4 метра.
Из чего состоит лодка
Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.
Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.
Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.
Полученный таким образом каркас обшивается поверху фанерой.
Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.
Лодки из фанеры под мотор
Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.
Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.
Заключение
На сегодняшний день многие домашние мастера изготавливают фанерные лодки своими руками. И при большом желании вы также сможете сделать собственное плавсредство самостоятельно. Для этого нужен лишь материал и ваша прилежность в работе.
https://youtube.com/watch?v=EGy3qXPU6Ac
В данной статье мы рассмотрели, как построить лодку из фанеры своими руками, используя подручный инструмент. В процессе изготовления, вы можете вносить в конструкцию некоторые коррективы, в зависимости от своих личных предпочтений. В зависимости от назначения и грузоподъемности вами может быть изготовлена совершенно оригинальная конструкция, правильность расчетов которой, вы сможете проверить, изготовив макет, о чем шла речь выше. (см. также Как правильно изготовить мебель из фанеры своими руками)
В представленном видео в этой статье вы найдете дополнительный материал по данной теме.
