Самодельные лодки из фанеры

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

  • чертежные принадлежности:
  • карандаши;
  • резинки;
  • лекала;
  • длинные металлические линейки и большие треугольники;
  • рейсшина;
  • картон и чертежная бумага;
  • клей для бумаги;
  • калькулятор;

В процессе постройки будут нужны:

  • электрический лобзик;
  • молоток;
  • топор;
  • струбцины (и скорее всего, очень много – как минимум 10 штук);
  • кисти, шпатель металлический, шпатели резиновые;
  • шуруповерт;
  • рубанки ручные или электрорубанок;
  • отвертки;
  • стамески;
  • степлер;
  • пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

  • фанера стандартных размеров 1,5м *1,5м;
  • доски – сосновые, дубовые:
  • ткань для оклейки корпуса;
  • шпаклевка для заделывания трещин и стыков листов;
  • специальный водонепроницаемый клей;
  • олифа натуральная или водоотталкивающая пропитка для дерева;
  • краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
  • гвозди, шурупы, саморезы;
  • металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

  1. общая длинна корпуса от носа до транца 4.5 метра;
  2. ширина поверху в самом широком месте корпуса – 1,05 метра;
  3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Это интересно: Разборная лодка Романтика

Окончательное придание влагостойкости

На этом постройка лодки закончена. Осталась внутренняя и наружная отделка, служащая не только для эстетики, но и для того, чтобы лодка не протекала. Обычные деревянные лодки смолят, а вот чем пропитать фанерную лодку – на этот вопрос есть вполне конкретный ответ. Снаружи все швы и весь корпус обрабатываются стеклотканью и клеем, точно так же, как это было проделано при склеивании деталей. Перед этой операцией следует удалить или отрезать торчащую проволоку. Внутри фанерная лодка пропитывается горячей олифой.


При оклейке лодки стеклотканью необходимо тщательно следить, чтобы не было пузырей

Как приклеить транец на лодку ПВХ

Лодки из фанеры под мотор

Лодки под мотор особо не отличаются своими конструкционными соображениями, по сравнению с лодками, предназначенными для движения под веслами или под парусом. Отличие заключается лишь в организации места для крепления двигателя. Как правило, на корме крепится транцевая доска, где и устанавливается лодочный мотор.

Отдельные конструкции маломерных судов оснащают и другими элементами, такими как кокпит, палубные стрингеры, боковые стрингеры и др. Для улучшения устойчивости и непотопляемости, в плавсредствах предусматриваются специальные промежутки, которые заполняются монтажной пеной. Подобный подход позволяет исключить возможность затопления лодки, если она опрокинется.

Материалы для сооружения

Перед тем как приступить к постройке лодки, необходимо подобрать подходящий материал. В данном случае это фанера, но она тоже делится на несколько разновидностей.

Для сооружения лодки наиболее подходящим типом материала будет бакелитовая фанера, толщина листа которой не превышает 4-5 мм. Ее также называют водной или морской. Эта разновидность фанеры отличается высокой прочностью и устойчивостью к влаге.

Рисунок 2. Схема устройства лодки «Дрэскомб» на основе фанеры.

При этом потребуется подобрать клеевую смесь, которая содержит спирторастворимую консистенцию. Поскольку бакелитовая фанера производится исключительно из лиственных деревьев, в качестве материала вам потребуется подобрать продукцию из березы.

Листы материала обязательно должны быть элитного качества или первосортными. Низкокачественная фанера обычно имеет повсеместные изъяны, наличие которых является недопустимым, поскольку это плохо отражается на герметичности и прочности плавательного средства. Размеры фанерных листов необходимо подбирать, основываясь на готовом покрое. Рекомендуется предусматривать только цельные детали, так как это упростит процесс сборки лодки и сэкономит вам много времени.

Стоит обратить внимание, что бакелитовый материал является самым тяжеловесным среди всех разновидностей фанеры. Лист такого материала быстро тонет

Но любая лодка имеет особую конструкцию с учетом водоизмещения, это помогает ей удерживаться на воде. Поэтому грамотная сборка плавательного средства устранит этот недостаток. Главное – соблюдать точность при расчетах.

Стекловолокно

Рисунок 3. Чертеж моторной лодки «Аралия».

Проектируя любое плавательное средство, принято обшивать его специальным защитным слоем ткани на основе стекловолокна. Случай с лодкой из фанеры не является исключением. Стекловолоконная ткань продается в компактно завернутом рулоне, поскольку ее структура имеет достаточно гибкую основу. Материал из стекловолокна, который упаковывается в пачку, чаще всего имеет повсеместную неравномерность и множество сгибов. Это сильно отразится на работе в процессе оклеивания лодочной конструкции.

Выбор клея

Нет необходимости замешивать специальную клеевую смесь, подойдет обычный эпоксидный клей на основе двух компонентов. С его помощью потребуется тщательно проклеить все стыки, а затем нанести на все остальное покрытие корпуса с внешней и внутренней стороны. Клей должен быть хорошего качества, поскольку от этого зависит надежность конструкции. Кроме того, готовый каяк будет иметь привлекательный вид, так как прозрачная консистенция не сильно испортит натуральный цвет бакелитовой фанеры.

Таблица сборки каркаса лодки и обшивка его фанерой.

Помимо такого клея, можно также воспользоваться эпоксидной смолой, имеющей свойство затвердевать. Смола бывает как российского производства, так и импортного. Продукция импортного производства считается самой высококачественной, в ней содержатся специальные добавки, повышающие устойчивость. Вместе с тем импортный товар распространяется в различных видах упаковок, поэтому у вас не будет проблем с покупкой лишнего количества смолы. Единственным недостатком является завышенная стоимость, но стоит учитывать, что для лодки из фанеры нельзя использовать дешевый и некачественный товар.

Российские аналоги эпоксидной смолы с отвердителем продаются в громоздких упаковках объемом 50 кг. При этом меньшая по размеру тара не превышает 250 г, это создает определенные неудобства при покупке. Даже если вам удастся договориться купить нужное количество, качество смолы не будет соответствовать требуемым стандартам при сборке лодки. Эпоксидный клей отечественного производства имеет схожие недостатки, его использование может сильно повлиять на внешность будущего плавательного средства. По этой причине приобретение отечественных аналогов не рекомендуется.

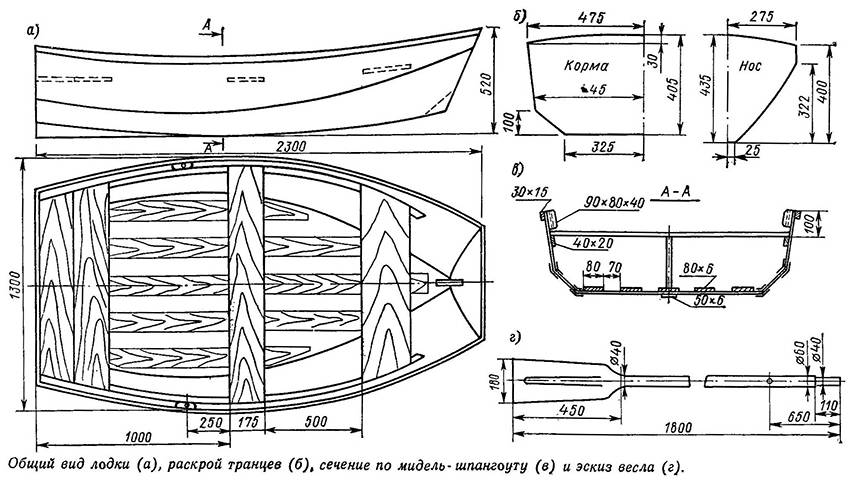

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

  • проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
  • диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
  • вычерчивается вертикальная проекция лодки и проекция вид сверху;
  • по поперечным линиям вычерчиваются планы шпангоутов;
  • проверяется согласованность расположения и масштабы всех элементов.
  • Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
  • Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.

Технология изготовления лодки

Изготовление лодки из фанерных листов является достаточно сложным процессом. Однако если придерживаться рекомендаций и последовательности выполнения работ, сделать такую лодку можно всего за несколько дней. Пошаговое описание процесса изготовления лодки:

Согласно предварительно составленному чертежу необходимо выпилить при помощи лобзика необходимые детали

Крайне важно, чтобы детали получились точно такого же размера, как и на чертежах. В противном случае при сборке возникнет нестыковка и придется заново выпиливать детали

Допустимая погрешность составляет всего 1 мм.
Необходимо склеить детали заднего борта и шпангоутов. Это гарантирует высокий уровень прочности и необходимую толщину конструкции. После склеивания данные элементы станут достаточно тяжелыми, однако на качестве лодки это никак не скажется.
Для соединения транцев и шпангоутов рекомендуется использовать дополнительные закрепляющие элементы, что гарантирует высокий показатель прочности. Для этого лучше всего использовать саморезы. Их длина должна быть такой, чтобы прочно соединить детали, но при этом не пройти насквозь них. Для работы рекомендуется использовать оцинкованные саморезы.
Чтобы упросить и облегчить работы, необходимо изготовить козлы, используя при этом брусья размером 50 на 50 мм
На них будет удобно поместить транец при установке.
После чего необходимо прикрепить днище и бортики к транцу так, чтобы на носу они соединились.
При использовании фанеры небольшой толщины рекомендуется все детали дополнительно обработать клеевым составом, уделяя особое внимание местам стыков деталей.
При строительстве моторной лодки транец следует обязательно проклеить стеклотканью, а также дополнительно укрепить досками из твердых сортов.
По окончанию черновой сборки все элементы необходимо зафиксировать и проклеить. Останется только зашпаклевать неровности, грунтовать и покрасить.

Несмотря на сложность проведения сборки, данный вариант изготовления плавательного средства является наиболее доступным. Однако следует использовать качественную фанеры, которая прослужит долго, и не будет впитывать влагу.

Рейтинги лучших!

Ниже вы ознакомитесь с информацией о лучших моделях лодок в зависимости от следующих критериев:

  • стоимость;
  • модель под мотор;
  • универсальность;
  • безопасность.

Лучшая недорогая модель

Первой в этой номинации стала лодка «Тактика-270». Основные параметры:

  • Длина 2,7 м и ширина 1 м – позволяет нормально разместиться вдвоем.
  • Максимальная рекомендуемая мощность подвесного мотора 3 л.с.
  • Благодаря малому весу – 25 кг – легкая в транспортировке – с ней легко справиться один человек.
  • Стоит недорого –  всего 35000 рублей.

Лучшая модель под мотор

Лучшей лодкой под мотор по праву считают лодку Fishline 570, – модель создана специально для рыбалки. Основные характеристики:

  • 5,7 м длины и 2,2 м ширины обеспечивают устойчивость на воде.
  • Максимальная разрешенная мощность подвесного мотора 115 л.с.
  • Спальные места, освещение, кронштейн для датчиков эхолота позволяют с комфортом наслаждаться ночной рыбалкой 6 человекам.
  • Цена лодки 500000 рублей.

Самая универсальная модель

СПЭВ Блик 40 признана самой универсальной ввиду следующего:

  • Вмещает 5 человек при длине 4 м и ширине 1,4 м.
  • Используется для рыбалки, охоты, отдыха на воде, выходов в открытое море.
  • Производитель рекомендует подвесной мотор мощностью до 30 л.с.
  • Весит лодка 175 кг, грузоподъемность – 400 кг.
  • Средняя стоимость составляет 150000 рублей.

Самая популярная модель

Наибольшей популярностью у любителей рыбачить с лодки пользуется модель «Николь-классик». Ее параметры:

  • Очень быстроходная – развивает скорость 50 км/ч.
  • Вместительная – 6 человек.
  • Длина составляет 6,3 м, а ширина 2,3 м.
  • Купить “Николь-классик” можно за 270000 рублей.

Из-за размеров и мощности двигателя 90-140 л.с., лодку называют “автомобилем на воде”, ведь ее длина составляет 6,3 м, а ширина 2,3 м.

Самая безопасная модель

Самой безопасной признана лодка Тактика-460 DC благодаря блокам плавучести. Лодка оснащена двумя консолями и дистанционным управлением. Ее параметры:

  • Длина – 4,8 м, ширина -1,8 м.
  • Вес – 230 кг.
  • Вместимость лодки- 5 человек.
  • Стоимость 190000 рублей.

На Тактику-460 DC можно установить мотор мощностью 30-60 л.с. Несмотря на относительно небольшие размеры лодка отлично справляется с 60-ти сантиметровыми волнами.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Тестирование

В первую очередь лодку нужно проверить непосредственно на месте изготовления. Для этой процедуры судно вверх дном ставится на скамейку или на несколько табуретов. Затем в течение 10 минут на нее из шланга поливают водой. Чем дольше будет время такого теста, тем достовернее получится результат. Затем судно переворачивают и осматривают на наличие возможных протечек воды. Если такой тест лодка успешно прошла, то следующим этапом будет проверка ее уже непосредственно в водоеме. Для начала это делается на мелководье, глубина должна быть небольшой.

Если после спуска лодки в водоем протечек нет хотя бы в течение 40 минут, можно усложнять задачу

На большей глубине обращаем внимание на скорость плавательного средства и выдерживание различных нагрузок. Моторы с маленькой мощностью (до 5 лошадиных сил) рост нагрузок будут переносить намного хуже, чем более мощные. Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше

В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности

Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше. В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности.

Сборка корпуса лодки

После заготовки необходимых деталей для остова судна, начинается процесс сборки

Все действия должны проводиться аккуратно, обращая внимание на все погрешности, не допуская помарок

При закреплении шпангоута к килю, необходимо провести предварительное крепление, только выполнив проверку правильности выполненных действий, закрепляем детали окончательно.

Жесткость каркаса зависит от качественного скрепления футоксов. Футокс – это основной элемент в шпангоуте. Шпангоут в свою очередь состоит из 3 составляющих:

  • 2 футоксов, располагающихся по бокам и стоящих в вертикальном положении. К ним крепятся борта судна.
  • Флортимберса, находящегося снизу и горизонтально, которая крепится к килю.

Следующим этапом, будет изготовление форштевня. Для него необходима крепкая порода дерева. Самый лучший вариант — это дуб, либо, в крайнем случае, подойдет вяз. Если представится такая возможность, то изготовления форштевня лучше производить из цельной детали, имеющей нужный природный изгиб. В случае, если такой возможности нет, то можно обойтись и сборным, но так теряется крепость изделия. Есть еще вариант, требующий усилий, вырубить топором деталь из куска доски.

Стеклопластик

Прежде чем рассмотреть, как своими руками сделать моторную лодку из стеклопластика, давайте изучим все плюсы и минусы этого материала.

Лодка из стеклопластика может быть как килевая, так и плоскодонка, так как стеклопластик достаточно прочный материал, который не боится песчаного и каменистого дна. Судно из стеклопластика будет ударопрочным, на нем легко можно пройти по мелководью, не боясь, что дно лодки изотрется о камни. Кроме того, этот материал нормально переносит перепады температур, поэтому обычно не возникает проблем с хранением лодки: ее можно оставить на зиму даже в неотапливаемом гараже. Ремонт тоже довольно простой: понадобится лишь эпоксидная смола и стеклоткань. Так как такие лодки не требуют накачки воздухом, то ее и невозможно проколоть или порвать. Эти плавсредства практически непотопляемы.

Основной минус такой лодки в том, что они имеют достаточно большие размеры, поэтому транспортировка судна обычно вызывает затруднения. Как правило, для перевозки требуется прицеп.
