Лодочный мотор из триммера: пошаговая инструкция по переделке

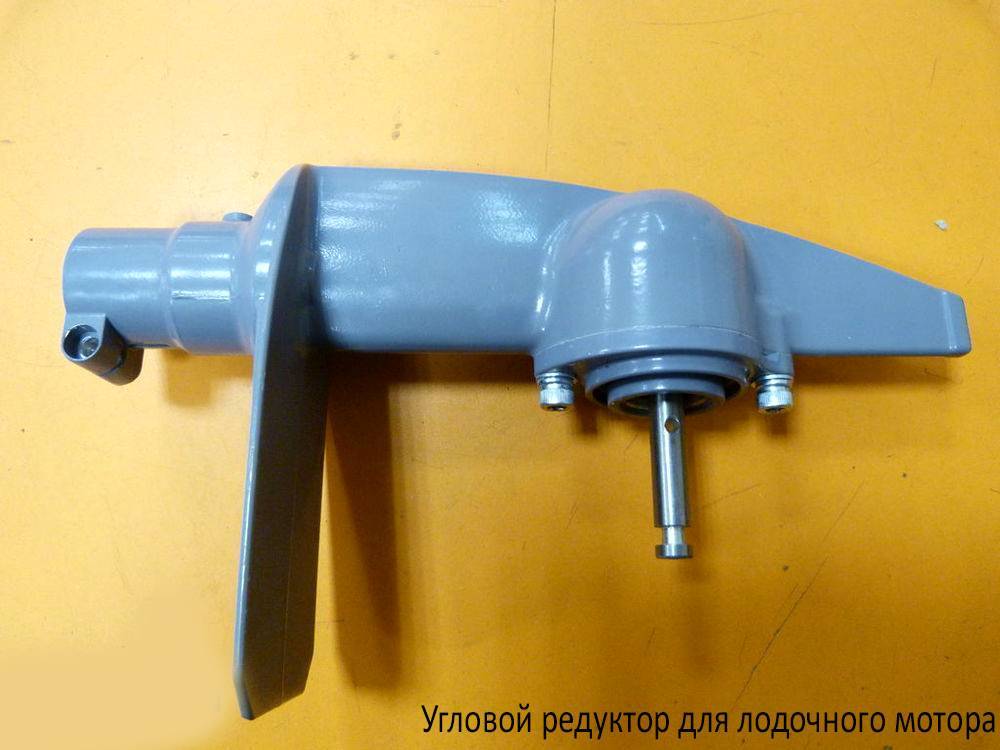

Редуктор и винт

Здесь, как и в случае с мотором на базе бензопилы, придется использовать редуктор от болгарки, однако его нужно немного доработать.

Для начала необходимо его разобрать и заменить вал с шестерней на более длинный, который подойдет под вал триммера. В месте монтажа подшипника рекомендуется добавить сальник, чтобы не допустить попадания воды в редуктор. Сборка детали осуществляется при помощи герметика и уплотнительных резинок. Смазку можно залить прямо внутрь редуктора или смазать непосредственно саму шестерню.

Самодельный винт для лодочного мотора лучше всего изготавливать из дюралевого отрезка с диаметром 2 мм. Длина винта должна быть 100 мм, а его толщина – 30 мм. Здесь нужно учесть такую вещь, как шаг винта, который должен быть 10 мм. Другими словами, если положить изделие на стол, расстояние от крышки стола до пропеллера должно быть 10 мм.

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Насадка для переделки триммера в лодочный мотор — принцип работы

Идея очень легкого навесного мотора для небольших лодок, включая и самые простые – резиновые сегодня интересует многих охотников и рыбаков.

Важно отметить, что стоимость такого мотора является достаточно высокой и обслуживания, впрочем как и детали. В таком случае, многие очень часто стали использовать и мотор триммеры, которые сейчас являются очень популярными и распространенными

В таком случае, многие очень часто стали использовать и мотор триммеры, которые сейчас являются очень популярными и распространенными.

Принцип работы

Триммер имеет более высокую скорость оборотов лопастей, что дает возможность передвигаться по воде с более высокой скоростью, что позволит приступить к рыбной ловле быстрее, чем с мотором. Все видели, как работе триммер – как стрижет газон и обычную траву, но тут, его лопасти вывернуты в другую сторону и при этом, выполняет функцию максимально экономного мотора.

И самое главное – это то, что абсолютно каждый может им управлять – самое главное понять, чем выше к поверхности воды находится сами лопасти, тем быстрее скорость оборотом и тем самым – выше скорость.

А вот если триммер ниже, скорость будет ниже.

Но самым главным недостатком триммером по сравнению с обыкновенными лодочными моторами – это то, что они очень громкие и их не стоит использовать на полную, если не хотите спугнуть рыбу.

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали.

При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера.

Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и задать вопрос консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Преимущества триммеров

Многие естественно спросят, почему именно триммер. Он имеет целый ряд неоспоримых преимуществ:

  • легкий;
  • удобный;
  • экономный;
  • очень мощный;
  • имеет основные элементы управления: стартер, ручка газа;
  • дополняется специально “ногой”, что позволяет регулировать мощность.

Управление мотором и другие конструктивные варианты его создания

Хотя электромотор и готов, однако он пока не способен проводить повороты. Для того чтобы не поворачивать при помощи весел, в конструкцию необходимо внести небольшие доработки. Достаточно приделать к центральной части крепления болт, на который затем надеть трубу. Это даст возможность проводить повороты, путем изменения положения базы и, соответственно, электромотора.

К базе можно приварить еще одну ручку, выведя на нее регулятор, отвечающий за подачу тока на мотор. Целесообразно будет использовать реостат. Однако в таком случае придется немного изменить саму дрель, соединив мотор, размещенный в ее корпусе, с реостатом. Это позволит создать более функциональную конструкцию.

Шуруповерт в качестве мотора

Существует несколько способов, как можно сделать электромоторчик. Вместо дрели допустимо использование шуруповерта. По конструкции он почти не отличается от устройства с дрелью. Отличительной чертой изделия является более низкая стоимость его обслуживания. Так, одного аккумулятора на двенадцать Вольт будет достаточно для шестичасовой работы устройства. Однако придется пожертвовать скоростью движения из-за меньшей мощности.

Электромотор из тримера

Отлично подойдет для этой цели и тример. Процесс создания мотора при использовании данного устройства существенно облегчится. Единственное, что необходимо будет сделать мастеру – укоротить длину устройства и приделать к нему винт. Необходимости в креплении редуктора нет.

Также не нужно дорабатывать управление и систему, отвечающую за питание мотора. Единственная трудность, которая может встретиться на пути – проблема крепления устройства к лодке. В особенности к надувной. Но и она решаема.

В качестве электромотора можно использовать агрегаты, за счет которых работают стеклоомыватели, или же простой электрический мотор. В последнем случае могут возникнуть трудности с питанием, поскольку стандартные моторы работают за счет переменного напряжения в двести двадцать Вольт. Проблема решается установкой инвертора.

Таким образом, владелец плавсредства может создать электромотор для лодки своими руками. Особых умений для этого не нужно. Следует только приобрести необходимые материалы и подготовить некоторые инструменты.

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

  1. В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
  2. В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
  3. 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
  4. В центре изделия нужно просверлить отверстие для крепления на редуктор.
  5. После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Быстрая сборка мотора для лодки с использованием бензопилы

Использование двигателя от бензопилы для изготовления лодочного мотора является весьма эффективным решением. Сначала, на этапе ее разборки, требуется вытащить шину и насос, подающий масло на цепь, рычаг, позволяющий регулировать скорость и бензобак (не подойдет из-за конструкции мотора).

С использованием материала текстолита необходимо изготовить место крепления для основной части двигателя, в которой будет находиться стартер и весь механизм сцепления, к другой части двигателя (такая конструкция позволит сделать работу двигателя наиболее эффективной).

В самую нижнюю часть всей конструкции необходимо вставить путем пресса втулку из стали, которая будет крепиться к дейдвуду. Дейдвуд будет изготовлен из весла для надувной лодки (стоит дешево), которое сделано из дюралюминия. Муфта, отвечающая за сцепление, должна присоединяться через специальный вал к редуктору.

Редуктор можно изготовить из составляющих частей шлифовальной машинки. Заполняется он маслом, используемым для смазки трансмиссии автомобиля. Крепление конструкции все так же осуществляет струбцина или тиски. Руль, осуществляющий маневры, можно сделать из дюралюминиевой трубы (оставшейся части весла).

За ручку газа, как и в случае с триммером может выступать скоростник от велосипеда. Винт, как основная часть мотора, может быть изготовлен так же, как и в случае с триммером, с использованием дюралюминия. При этом расчеты, проводимые для выяснения размеров винта, остаются такими же.

Любителей-рыболовов, пользующихся лодками, безусловно, заинтересует простейший самодельный лодочный подвесной электромотор

, целиком изготовленный своими руками (рис. 1).

Конструкция самодельного лодочного электромотора

достаточно проста и надежна, дешева и доступна в изготовлении. Применение такого подвесного электромотора позволяет легко, без шума производить маневрирование лодкой, не отрываясь от ловли, в частности удерживать лодку в желаемом положении против течения.

Основными элементами установки являются 6- или 12-вольтовая аккумуляторная батарея и соответственно 6- или 12-вольтовый электромотор постоянного тока. Аккумулятор можно использовать от легковой автомашины.

А — форма гребного винта в плане (разметка); Б — устройство сальника и сливной пробки; 1 — вал мотора с резьбой, обратной вращению вала (для отвода воды от сальника); 2 — крышка сальника; 3 — уплотнительное кольцо (резина); 4 — прижимная шайба; 5 — сальник (войлок); 6 — корпус сальника; 7 — промежуточная прижимная шайба; 8 — фланец сливной пробки; 9 — уплотнительное кольцо (резина); 10 — сливная пробка.

Электромотор необходимо вмонтировать в герметический кожух, который можно сварить или спаять из листовой жести. Для этого можно использовать консервную банку подходящих размеров. Выходное отверстие кожуха под вал мотора необходимо снабдить сальником, который бы обеспечил герметичность кожуха. Один из возможных вариантов конструкции сальника показан на рис. 2, Б.

Для слива просочившейся воды необходимо предусмотреть в нижней части кожуха установку сливной пробки с резьбой и уплотняющей шайбой. В верхней части кожуха для соединения с рулевой колонкой приварите переходный патрубок с резьбой.

Изготовление остальных деталей не представляет собой технических трудностей. Рулевая колонка делается из водопроводной трубы диаметром 0,5 дюйма. Согните ее в виде буквы «Г». На одном конце нарежьте резьбу под патрубок кожуха, а на другой наденьте рукоятку из изоляционного материала. Рулевая колонка используется одновременно для прокладки проводки к мотору.

Для прикрепления подвесного электромотора к корме лодки используется металлическая струбцина, к которой приваривается кронштейн рулевой колонки, ограничитель и упор.

Гребной винт самодельного подвесного лодочного электромотора делается из листовой стали или латуни толщиной 1,5 мм.

Для крепления гребного винта на валу мотора используйте втулку с зажимным винтом. Перед окончательной сборкой детали тщательно зачистите шкуркой и покрасьте краской для металла. Такой самодельный подвесной лодочный электромотор (без аккумулятора) очень легок и удобен.

Лодочные моторы на сегодняшний день являются весьма востребованными. Если рассматривать модель средней мощности, то она очень компактна и рассчитана примерно на 5 лошадиных сил. По конструкции большинство модификаций довольно сильно отличаются. В первую очередь это связано с разными типами дейдвудов. Дополнительно следует учитывать, что на параметры устройства влияет используемый коннектор. Сделать самостоятельно лодочный электромотор можно, однако следует более детально ознакомиться с его устройством.

Вопросы и ответы

Почему нельзя сохранить штатный гибкий вал в штанге.

Заменять гибкий вал на стальной штырь приходится по причине большой нагрузки на такую систему передачи крутящего момента. Под нагрузкой гибкий вал из-за скручивания не сможет вращаться равномерно, лодка будет перемещаться рывками. Кроме того, в подобном режиме штатный вал триммера проработает совсем недолго.

Чем заводской винт из магазина лучше самодельного?

Покупной винт имеет выверенную форму, позволяющую добиться максимального КПД всей конструкции. Кроме того, лодочные винты зачастую продаются в комплекте со необходимыми крепежными элементами втулками. Это упрощает переделку триммера в лодочный двигатель, однако требует определенных финансовых вложений.

Можно ли использовать винт большего, чем 100 мм диаметра?

Да, это возможно, причем даже получится добиться большей скорости движения. Однако в этом случае конструкцию придется дооснастить редуктором, поскольку мощности двигателя триммера не хватит для вращения крупного винта. Можно использовать редуктор от триммерной головки. Для его крепления потребуется еще пара струбцин. Чтобы продлить срок службы редуктора, необходимо следить за постоянным наличием смазки в его корпусе.

Самодельный лодочный мотор из дрели

  • Наличие аккумулятора как источника питания.
  • Гребной винт с редуктором приводят плавсредство в движение.
  • Органы управления двигателем представляют собой кнопку реверса и рукоятку управления скоростью вращения.

Но стоит помнить о том, что проникновение влаги на органы управления электродрели чревато неприятностями. Движок заглохнет и судно остановится. Плюсом будет то, что найти запчасти для дрели очень просто.

Еще одним значимым моментом является то, что она не предназначена для работы в постоянном режиме. Это не очень подходит для лодочных двигателей. Поэтому желательно создать запас мощности во избежание перегрева самоделки.

Рекомендуем прочитать: Популярные корейские производители лодочных моторов

  1. Начинать надо от ста пятидесяти ватт и более того.
  2. В данном случае реально выбрать гребной винт с диаметром в сто тридцать миллиметров.
  3. Общий вес судна составляет не больше трехсот килограммов.

Напряжение дрели и шуруповерта может быть различным, как и аккумуляторов к ним. Но емкости последних для управления лодкой недостаточно. Тогда сгодится автомобильный аккумулятор, который выдает двенадцать вольт. С аналогичным напряжением лучше выбрать и дрель.

Конечно, батарея аккумуляторов на любое напряжение спасет ситуацию. Но стоимость такого устройства может обойтись недешево.

Нужные комплектующие детали

Чтобы изготовить для лодок самодельные моторы из дрели, нужно собрать набор приспособлений и инструментов:

Полезная информация
1рейки для крепления движка
2при подвешивании на транец сгодится механическая часть от болгарки
3труба диаметром двадцать миллиметров подойдет для изготовления штанги, а каркас из профиля двадцать на двадцать миллиметров подойдет для установки мотора
4металлический прут для создания вала и листовой металл для винта
5ручные ножницы по жести
6электрическая дрель со сверлами
7углошлифовальная машина с отрезными и заточными дисками
8саморезы при наличии дерева в устройстве

Если нужно оперативно достать гребной винт, то желательно сделать подъемный механизм для управления мотором в вертикальном и горизонтальном положении.

Для создания механизма нужно снабдить струбцины кольцами и провести через них трубку. Такое шарнирное приспособление обеспечивает надежность руля.

Редуктор и гребной винт

Обороты дрели несколько больше тех, что требуются для работы гребного винта. Редуктор отрегулирует разницу.

  1. Верхний редуктор способен снизить обороты с полутора тысяч до трехсот. При таком раскладе самодельный мотор позволит лодке двигаться плавно.
  2. Нижний редуктор важен для горизонтальной постановки винта. Если он берется от болгарки, достаточно зажать его в патроне шуруповерта.

Чтобы сделать пропеллер винта, нужно выделить определенные отрезки на стальном листе. Хватит квадрата двести на двести миллиметров и толщиной в три. Вырезать нержавейку намного труднее, но она предпочтительнее и служит дольше. Также можно взять лопатку от бытового вытяжного вентилятора.

В центре листа нужно проделать отверстия. Они необходимы для посадочного винта. Прорези делают по диагонали, оставляя по центру окружность в тридцать миллиметров.

Лопасти должны быть круглыми и равными. Разворачивать каждую нужно под определенным углом и направлением вращения, чтобы не было колебаний винта.

Правильно собранный электродвигатель будет отбивать струйку воды, но без вибраций. Если что-то пошло не так, конструкцию, сделанную на лодку своими руками, всегда можно довести до ума с помощью большего угла наклона лопастей.

Рекомендуем прочитать: Почему 4-тактные лодочные моторы Тохатсу так востребованы?

Прежде чем сделать мотор для лодки, нужно понимать, как она будет с его помощью передвигаться

Важно учитывать вес судна со всеми вещами, мощность движка, силу тока и рабочее напряжение. Мощность мотора для резиновой лодки или ПВХ должна быть больше мощности нагрузки хотя бы на двадцать процентов. Данное преимущество пригодится при форс-мажорах

Данное преимущество пригодится при форс-мажорах.

Желательно измерить напряжение при нагрузке и во время холостого хода посредством специального прибора.

Какой мощности нужно выбрать мотор для лодки?

В качестве электромотора используем генератор мощностью 2 л. с. Её вполне достаточно для работы лодки с небольшой скоростью 10 км/ч. Мотор получает заряд энергии от двух аккумуляторных батарей.

Модель НКН-45 имеет достаточную емкость, её хватит почти на 4 часа непрерывной работы в усиленном режиме. Этого времени вполне достаточно, что бы найти место для рыбной ловли, наловить рыбы и вернуться домой.

Электромотор работает тихо, не мешает соседним рыбакам своим шумом, не выделяет вредные испарения в атмосферу.

Простота такого механизма объясняется не сложными механическими и электрическими составляющими.

Так как мощность электромотора невелика, то ток поступает к нему с аккумулятора напрямую. При такой низкой мощности не потребуется установка дополнительных регулировочных устройств.

Лодочный мотор из шуруповерта

Шуруповерты лучше всего подходят для изготовления моторов для лодки. Следует выбирать устройство на рабочее напряжение 12 V, чтобы можно было установить аккумулятор от автомобиля, емкостью 45-55 ампер-часов. Дорабатывается устройство элементарно.

Аккумуляторный лодочный мотор на базе шуруповёрта METABO BS 18 LT 5.2 Ач Watch this video on YouTube

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

  1. Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
  2. Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.
  3. Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
  4. Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
  5. Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
  6. Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

Подъемный механизм

Задача подъемного механизма состоит в том, чтобы перемещать мотор в различных плоскостях, как в горизонтальной, так и в вертикальной для того, чтобы не только управлять плавсредством, но и для того, чтобы можно было поднимать двигатель из воды. Самая простая конструкция — это система струбцин, с помощью которых крепится шуруповерт к подъемному механизму. Подъемный механизм должен жестко крепиться к лодке, тем более, если лодка резиновая. На струбцинах должны быть кольца, через которые проходит трубка, а внутри трубки проходит вал из стального прутка подходящего диаметра. Чтобы скольжение было легким, внутри трубки устанавливаются подшипники.

Редуктор и гребной винт

Шуруповерт развивает большие обороты, но для самодельного электромотора для лодки этого не нужно, поэтому нужен редуктор. Редуктор от болгарки — это самый подходящий вариант. Для крепления редуктора, верхняя часть его вала просто зажимается в патроне шуруповерта.

Понадобится так же гребной винт, который лучше сделать из нержавейки, толщиной 2,5-3,0 мм. Не стоит использовать алюминий или пластик.

Порядок действий:

  1. В первую очередь вырезается квадратная заготовка, размерами 30х30 см.
  2. В центре заготовки размечается квадрат, размером 5х5 см и через углы проводятся диагональные линии. По этим линиям нужно до маленького квадрата заготовку разрезать.
  3. 4 полученных лепестка заокругливаются и поворачиваются на угол в 30 градусов.
  4. В центре изделия нужно просверлить отверстие для крепления на редуктор.
  5. После этого, гребной винт устанавливается на свое место и надежно закрепляется.

Гребной винт на шуруповерт 2. Лодочный мотор из шуруповерта Watch this video on YouTube

Лодочный мотор из шуруповерта

Посмотрите на конструкцию самодельного мотора для лодки из шуруповерта на фотографии ниже.

Как видите – собрана она из весьма простых деталей – шпильки, доски, стяжки, единственной малораспростаненной деталью является угловой редуктор для изменения вертикального вращения от шуруповерта в горизонтальное винта.

Посмотрите видео тестирования такого лодочного движетеля.

Скорость, конечно меньше, чем у лодочного мотора из бензотриммера, но, зато эксплуатация электродвигателя обходится на несколько порядков дешевле.

Во первых – можно подключить небольшой 12 Вольтовый аккумулятор от мотоцикла, это даст вам запас энергии на 6-8 часов работы мотора.

Во вторых – стоимость электроэнергии очень низка по сравнению с бензином. Вспомним электромобиль Тесла – ее пробег в 250 километров обходится владельцу в 150 рублей потраченных на зарядку аккумуляторов, а сколько бензина скушает спорткар с теми же скоростными характеристиками?

Для увеличения скорости можно поставить винт с большим шагом.

Для удобства управления – поставить рукоять как у обычного лодочного мотора с ручкой газа, как такое сделать своими руками смотрите на видео ниже.

Как видите — самодельный подвесной лодочный мотор это достаточно простая штука, которую вы можете сделать самостоятельно.

В заключение темы остается лишь добавить то, что при длительной эксплуатации необходимо оборудовать винт защитой и пяткой, последняя поможет сохранить винт при задевании каменистого дна, а защита – не позволит порубить винтом плывущий по поверхности мусор.

Стас комментирует:

Этот триммер переделка быстро навернется так как охлождения у него водяного нет, а только воздушное. Судите сами в скором времени ему карачун.

С фига навернется? Триммер пашет целый день без проблем, выкашивал им 40 гектар (задолбался). А такие переделки по Украине гоняют почем зря — дохнут от износа, но востанавливаются капремонтом с кольцами.

Peter комментирует:

Добрый день. Планирую купить электромотор Haswing Osapian для рыбалки этой модели: https:// Что можете сказать об этой фирме? Может кто-то имел с ними дело, сильно ли они ламаются и надо ли их как-то обслуживать? Спасибо!

Характеристики лодочных моторов

В первую очередь следует обращать внимание на размер и мощность двигателя. Чтобы корма лодки не опускалась под воду, нельзя использовать слишком тяжелые устройства. Просты в обслуживании и имеют легкий вес двухтактные модели

Четырехтактные варианты устанавливают на больших лодках

Просты в обслуживании и имеют легкий вес двухтактные модели. Четырехтактные варианты устанавливают на больших лодках.

Мощность

Двигатель большой мощности может перевернуть лодку во время старта. Чтобы этого не произошло, нужно знать, какой мощностью должно обладать устройство. На лодку размером до 7 м устанавливают мотор 8−9 л. с. Для маленькой лодки длиной 5 м достаточно будет двигателя мощностью до 5 л.с.

Рабочее напряжение

На моторе расположен маховик с магнитами. Маховик состоит из катушки зажигания и сердечника с проводом. Катушка зажигания питается электрическим током, который образуется внутри провода сердечника. Из катушки ток поступает к свечам. Установленная под моховиком катушка генератора вырабатывает напряжение 6−40 В, а рабочее напряжение двигателя должно составлять 12 В. Исправить ситуацию помогает установленный регулятор. Когда обороты двигателя увеличиваются, возникающие скачки напряжения поглощаются аккумулятором.

Редуктор и его влияние на работу

Угловой редуктор для лодочного мотора — это отдельный узел, который работает совместно с электродвигателем. Агрегат легкий и имеет компактные размеры. Но, несмотря на эти данные, он обладает большим КПД и способен выполнить много работы. Крепление редуктора поможет снизить частоту вращения, так как переводит имеющуюся энергию в механическую и передает ее на выходной вал. При этом передача крутящего момента останется высокой.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
