История строительства советского подводного атомохода проекта 941
С задачей разработать проект советского подводного супер-крейсера прекрасно справились конструкторы ЦКБ морской техники «Рубин» — флагмана советской кораблестроительной отрасли. В 1972 году ленинградцами было получено техническое задание на разработку проекта подводной атомной лодки стратегического назначения III поколения. Проектные работы возглавил талантливый советский конструктор С.Н. Ковалев, за плечами которого были уже готовые и успешные проекты. Его детища бороздили моря и океаны, оставаясь надежным щитом Советского государства. С 1973 года, после Решения советского правительства в стенах ЦКБ «Рубин» закипела работа над созданием проекта.
Местом постройки новых судов такого размера стало предприятие «Севмаш». Для постройки новых кораблей на территории верфи были специально возведен новый эллинг громадных размеров. В акватории судостроительного завода для прохода кораблей такого большого водоизмещения были проведены дноуглубительные работы.
Акула на стапеле
Уже через три года на стапелях «Севмаша» была заложена первая головная субмарина проекта 941. Корабль получил заводской индекс ТК-208 (тяжелый крейсер – 208). Всего планировалось построить по данному проекту 7 судов на протяжении последующих 10-15 лет. Следует отметить, что советские конструкторы сумели обогнать своих американских коллег, раньше создав готовый проект нового подводного ракетоносца. Спуск на воду в сентябре 1980 году новой советской субмарины колоссальных размеров стал для американцев настоящим шоком. Первая лодка типа «Огайо» сошла на воду в декабре 1981 года, когда советский ракетоносец вошел в состав действующего флота.
Интересная деталь: из 6 кораблей, построенных по проекту, самый первый оказался долгожителем. Субмарина КТ-208, спущенная на воду в далеком 1981 году продолжает оставаться в строю и сегодня. Теперь это ТПРКСН (тяжелый подводный ракетный крейсер стратегического назначения) «Дмитрий Донской», лодка КТ-208 проекта 941.
Тактико-технические характеристики АПЛ проекта 971 «Щука-Б»
Водоизмещение, т:— надводное ……………………………………………………………….8 140— подводное ……………………………………………………………… 10 500Длина наибольшая, м ……………………………………………………….. 110.3Ширина корпуса наибольшая, м ………………………………………………… 13,6Осадка средняя, м …………………………………………………………… 9,68Архитектурно-конструктивный тип ………………двухкорпусныйГлубина погружения, м:— рабочая……………………………………………………………………. 480— предельная…………………………………………………………………. 600Автономность по запасам провизии, сут…………………………………………….100Экипаж, чел…………………………………………………………………….73Энергетическая установка:Главные механизмы.— тип………………………………………………………………………….АЭУ— ППУ:- марка………………………………………………………..ОК-9ВМ или ОК-650М.01— количество х тип ЯР………………………………………………………..1 х ВВР— тепловая мощность ЯР, МВт……………………………………………………190- ПТУ:— тип………………………………………………………………….блочная — количество х мощность ГТЗА, л. с …………………………………………1 х 50 000— количество х мощность АТГ, кВт…………………………………………….2 х 3 200- количество х тип движителей ……………………………….. 1 х малошумный ВФШРезервные источники энергии и средства движения— количество х мощность ДГ, кВт……………………………………………1 х 800— аккумуляторная установка:— тип АБ…………………………………………………………свинцово-кислотная— количество х тип РСД ……………………………………………..2 х ВПК— привод ВПК х мощность, кВт……………………………………………..ЭД х 300Скорость хода наибольшая, уз:- надводная………………………………………………………………..10— подводная………………………………………………………………..33Вооружение:Ракетное:— тип ракетного комплекса………………………………………………….«Гранат»- тип КРСН………………………………………………………………РК-55— вид старта………………………………………………..подводный, из 533-мм ТА— тип ПЗРК……………………………………………………………. «Стрела-ЗМ»— количество контейнеров для хранения ЗР…………………………………3— боекомплект ЗР……………………………………………………………….18Торпедное.- количество х калибр ТА, мм……………………………………………4 х 650— боезапас (тип) торпед…………………………………..12 (торпеды 65-76 или ПЛУР…………………………………………………………..86Р и 88Р ПАРК «Ветер»)— количество х калибр ТА, мм …………………………………………..4 х 533- боезапас (тип) торпед и ПЛУР….28 (торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПАРК «Водопад», или М5 ПАРК «Шквал»)— система подготовки ТА ………………………………………… «Гринда»Радиоэлектронное:— БИУС ………………………………………………………..«Омнибус»— НК……………………………………………………………..«Симфония»— КСС……………………………………………………………..«Молния-МЦ»— система СС…………………………………………………..«Цунами-БМ»- ГАК……………………………….«Скат-3» (МГК-540)- РЛК……………………………….«Радиан» (МРКП-58) или «Радиан» (МРКП-59)- тк…………………………………МТК-110— перископ ТК…………………«Сигнал-3»— командирский перископ……………….. «Лебедь-11» или «Лебедь-21»
Как “Барс” стал самым красивым кораблем
- Дата закладки: 22 февраля 1985 года.
- Дата подписания приемного акта: 29 декабря 1988 года.
- 6 апреля 1990 года совершил погружение на предельную глубину – 600 м.
Рассказывает Владимир Пастухов, сдаточный механик АПЛ “Барс”, генеральный директор “Севмаша” с 2004 по 2007 год.
Владимир Пастухов и АПЛ “Барс”
Источник изображения: Пресс-служба ПО “Севмаш”
“Звериная” серия кораблей была чем-то новым для корабелов “Севмаша”. Проект “Малахита” разительно отличался от уже привычных проектов конструкторского бюро “Рубин” (там были спроектированы самые большие в мире подлодки проекта 941 “Акула”, а также подводные крейсеры третьего поколения проектов 949 “Гранит”, 949А “Антей” и современные “стратеги” проекта 955 “Борей” – прим. ТАСС).
Первый головной корабль строился на Дальнем Востоке. Поэтому пришлось ехать в далекий Комсомольск-на-Амуре перенимать опыт. Ведь за плечами был опыт сдачи кораблей второго поколения и головного третьего поколения “Гранита”. Северодвинцы не просто успешно справились с освоением нового проекта, но и внесли свои новаторские решения при постройке и испытании лодок. Серия получилась очень удобной и боевой. Все как один – красавцы!
Самым длительным циклом было испытание навигационного комплекса, его надо было начинать в строго определенные сроки и проводить тоже долго. Придумали несколько изменить объем постройки: построить отдельно систему охлаждения и сам навигационный комплекс. В дальнейшем этот тип постройки был применен официально, что позволило все остальные корабли, если посмотреть на сроки всей серии (кроме “Гепарда” – это отдельная песня), выводить из цеха весной. И до конца года корабли успевали пройти испытания и предъявлялись госкомиссии.

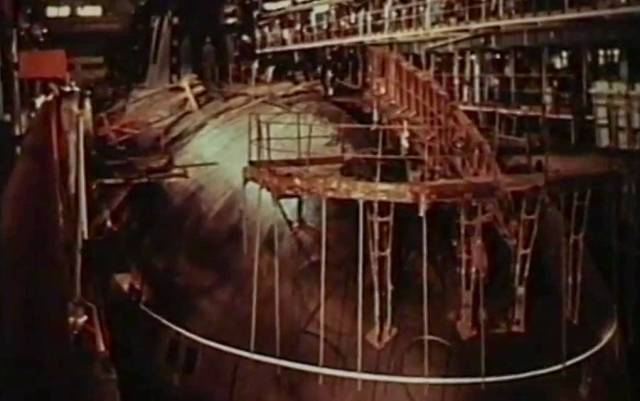

Строительство АПЛ “Барс” в цехе “Севмаша”
Источник изображения: Пресс-служба ПО “Севмаш”
Комплексные испытания у нас прошли без особых приключений. В сентябре начались ходовые испытания. Мне как-то везло с командирами, с личным составом. Народ был служивый и творческий. Испытания корабля – это проверка многих режимов, которые потом, возможно, никогда и не придется применять. Первый большой выход закончился приходом домой, сумели обкатать всю программу, несмотря на сложности. Ну и повезло с погодой. Как сейчас помню: мы заканчивали государственные испытания в начале декабря, на полигоне идут торпедо-ракетные стрельбы, а на море нет льда и полный штиль. Мы отстрелялись в лучшем виде, не потеряв ни одного изделия.
Строительство АПЛ “Барс” в цехе “Севмаша”
Источник изображения: Пресс-служба ПО “Севмаш”
У 971-го проекта многое по энергетической части схоже с “Гранитами”, а по общекорабельной – сильно отличается. Это касается и начинки, и вооружения, и достижений инженерной мысли. На тот момент это был самый современный корабль. Если “Гранит” – это крылатые ракеты, уничтожитель авианосцев, то этот – охотник, все оружие в торпедных аппаратах.
По габаритам он был несколько поменьше, чем “Гранит” и “Акула”. И это позволило нам при творческом подходе проводить некоторые режимы, не переходя на глубокие места. Это тоже экономило время и давало возможность глубокие дифферентовки, например для отстрела торпедных аппаратов по воздуху, проводить прямо у дебаркадера. Это впервые было сделано, у нас был достаточно большой риск.
Удобства для экипажа были сделаны по всем канонам – достаточно кают, а также зона отдыха с птичками, рыбками и кино. Внешне “Барс” отличался в лучшую сторону, потому что больше был похож подлодку. Изящный, красивый, обтекаемый. Если “Акула” производила впечатление как гигантский, страшный корабль, а “Гранит” называли в шутку батоном – такой приплюснутый, то этот – красавец!
К сожалению, “Барс” – единственный, который на сегодняшний момент утилизирован.
Описание конструкции
Лодки проекта 971 выполнены по классической для отечественного кораблестроения двухкорпусной схеме. Прочный корпус атомоходов изготовлен из высокопрочной стали и разделен переборками на шесть отсеков. Он позволяет боевому кораблю погружаться на глубину до 600 метров. Легкий корпус подлодок этого проекта покрыт специальным противорадиолокационным слоем.

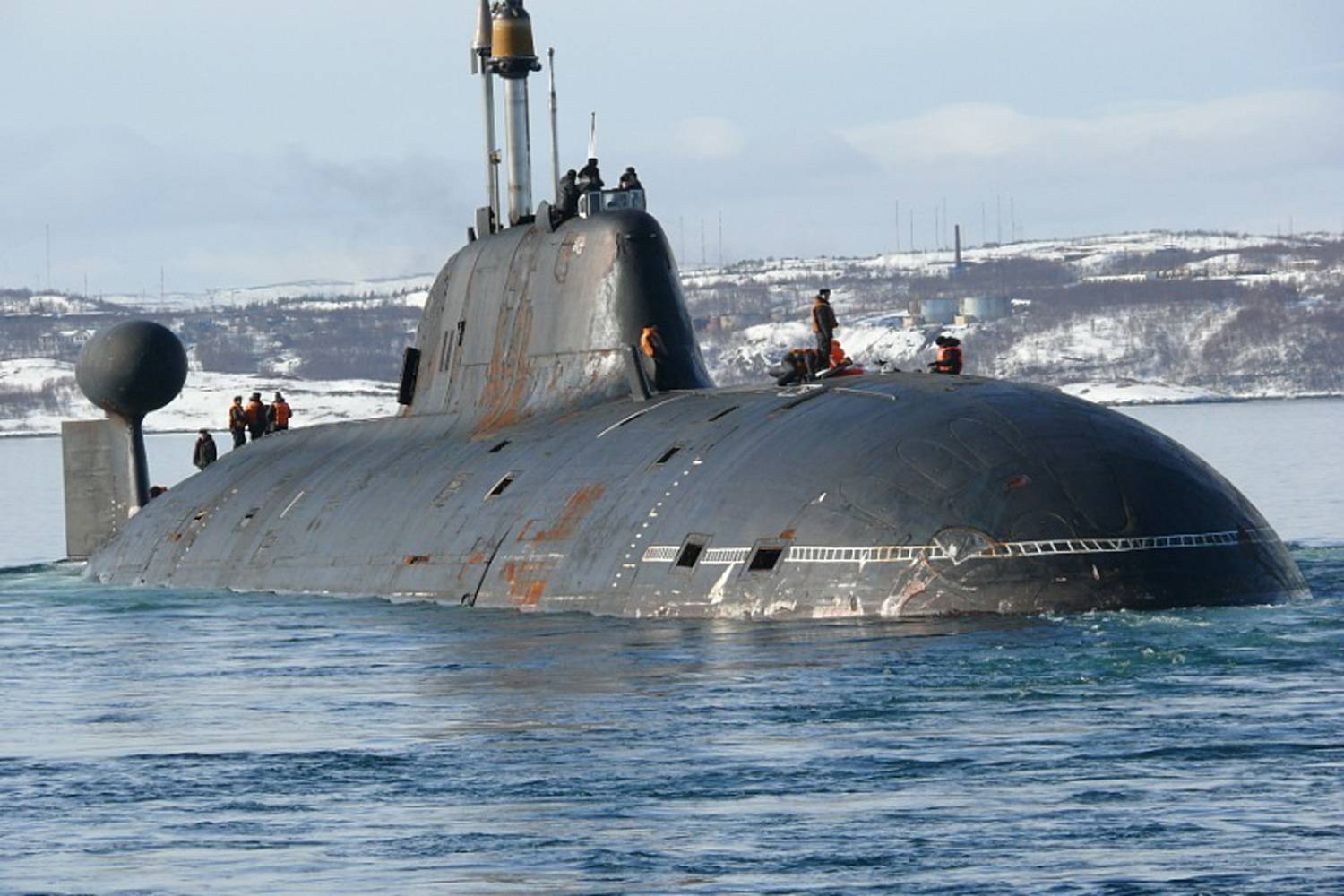

АПЛ проекта 971 имеет вертикальное хвостовое оперение с обтекаемым булем, в котором расположена буксируемая антенна. Также имеются выдвижные носовые горизонтальные рули и два подрулюющих устройства. Хвостовое оперение плавно сопряжено с корпусом, что способствует уменьшению шума во время движения. Корабли этой серии имеют малошумный семилопастный винт с уменьшенной частотой вращения.
Второй отсек разделен на четыре палубы. На первой находится главный пост и аппаратура боевой управляющей системы. Остальные три палубы отведены под жилые, медицинские помещения, также в них расположена часть оборудования общекорабельных систем.
Третий отсек также имеет четыре палубы, здесь находятся механизмы и аппаратура. Включая дизель-генераторную установку, компрессоры, холодильные установки, насосы, часть подъемно-мачтовых устройств.
Четвертый отсек занимает реактор.
Пятый отсек турбинный, в нем находится паротурбинная установка с турбогенераторами и холодильными машинами.
Ограждения выдвижных устройств расположено над вторым и третьим отсеком. Рубка выполнена в виде всплывающей спасательной камеры. Здесь же находится основной вход в субмарину. Благодаря высокой степени автоматизации экипаж подлодок проекта 971 удалось сократить до 73 человек.
Энергетическая установка субмарин этого проекта состоит из водо-водяного реактора ОК-650Б мощностью 190 МВт с четырьмя парогенераторами, а также паровой одновальной паротурбинной установкой ОК-9В. Имеются два турбогенератора переменного тока (по 3200 кВт) и двух дизель-генераторов с запасом топлива на 10 суток хода. В первом отсеке расположены две группы аккумуляторных батарей.
Вооружение подлодок проекта 971 из четырех 533-мм торпедных аппаратов и четырех ТА калибра 650 мм. Субмарины могут вести огонь торпедами, торпедо-ракетами («Водопад», «Шквал», «Ветер»), крылатыми ракетами «Гранат». Боекомплект составляет 40 единиц. Через торпедные аппараты также возможна установка мин.
Также на «Щуках-Б» установлен комплекс обнаружения кораблей противника по кильватерному следу «Тукан». Следует отметить навигационный комплекс «Симфония-У», и систему спутниковой радиосвязи «Молния-МЦ», а также радиолокационный комплекс «Радиан».
Построенные корабли
Сравнительная оценка
Американскими аналогами «Ясеня» являются многоцелевые субмарины классов «Сивулф» и «Вирджиния». Российские и зарубежные эксперты чаще сравнивают «Ясень» с «Сивулфом», не отдавая явного предпочтения одной из лодок. Бесшумность «Ясеня» ожидается сравнимой с «Вирджинией» или «Сивулфом», но «Ясень» предназначен для более широкого круга задач. По функциям «Ясень», частично будет соответствовать также американским подводным лодкам «Огайо», переоборудованным под вооружение крылатыми ракетами.
| «Сивулф» | «Ясень» | «Вирджиния» | «Барракуда» | «Астьют» | |
|---|---|---|---|---|---|
| Годы постройки | 1989 год—2004 год | 1993 год—н.в. | 1999 год—н.в. | 2007 год—н.в. | 2001 год—н.в. |
| Годы службы | 1997 год—н.в. | 2013 год—н.в | 2004 год—н.в. | — | 2010 год—н.в. |
| Построено | 3 | 1 (8 план) | 11 (30 план) | 0 (6 план) | 2 (7 план) |
| Водоизмещение надводное (т) | 7460 | 8600 | 7080 | 4755 | 6500 |
| Водоизмещение подводное (т) | 9130 | 13800 | 7925 | 5300 | 7800 |
| Число ТА / ПУ ракет | 8 / — | 10 / 8(32) | 4 / 12 | 4 / — | 6 / — |
Представители проекта
| Название | Проект | Зав. № | Закладка | Спуск | В строю | Флот | Состояние | Примечения |
|---|---|---|---|---|---|---|---|---|
| К-560 «Северодвинск» | 855 | 160 | 21.12.1993 | 15.06.2010 | 17.06.2014 | КСФ | В строю | |
| К-561 «Казань» | 885М | 161 | 24.07.2009 | 2016 год | 2016 год | н/д | В постройке | По данным на 7.05.2014 готовится к началу электромонтажных работ намеченных на конец 2014 года |
| К-573 «Новосибирск» | 885М | 161 | 26.07.2013 | 2017-2019(прогноз) | н/д | В постройке | На 21.08.2014 успешно проведены гидравлические испытания прочного корпуса | |
| «Красноярск» | 885М | 163 | 27.07.2014 | 2020(прогноз) | н/д | В постройке | ||
| н/д | 885М | н/д | 2015-2016(прогноз) | н/д | — | Принято решение о строительстве. В 50-м цехе Севмаша есть место только для закладки еще 2-х АПЛ, а в 55-м цеху место освободится не раньше 2016 года. |
Гвардейская многоцелевая атомная подводная лодка «Гепард»
строительство
АПЛ «Гепард» покидает док
ходовые испытания подводной лодки «Гепард»
АПЛ «Гепард» на страже рубежей
Атомная подводная лодка «Гепард» (К-335) была заложена 23 сентября 1991 года на судостроительном заводе «Севмаш» в Северодвинске, а спущена на воду 17 сентября 1999 года. Одиннадцатая по счету субмарина класса «Барс» (шифр «Щука-Б») вступила в состав ВМС РФ 4 декабря 2001 года.
Подводный корабль воплотил в себе множество элементов новых технологических решений, поэтому «Гепард» первая подводная лодка нового тысячелетия, хоть и завершила серию АПЛ 971 проекта.
Недаром в международной классификации ее называют «Akula-II». Они настолько отличаются от «предшественниц», что акустические характеристики превышают в три раза. Добиться этого удалось за счет уникальных инженерных решений. Например, на АПЛ применили двухкаскадную амортизацию источников шума, т. е. оборудование размещено на подрессоренных палубных блоках, которые получили название «этажерки». В носовых отсеках размещено минимально необходимое количество работающих механизмов. Кроме того внешний легкий корпус субмарины имеет противоакустическое покрытие. Он выложен идеально подогнанными покрытиями из специальной резины. По имеющимся данным АПЛ «Гепард» по малошумности превосходит американские субмарины класса «Los Angeles», не говоря уже о подводных лодках «Огайо» с ракетами «Трайдент». Более того эксперты высказывают предположения, что «Гепард» по этим показателям сравним с последней подводной лодкой ВМС США «Sea Wolf», таких субмарин четвертого поколения у американцев всего три.
АПЛ «Гепард» может выполнить множество разнообразных задач, поэтому относится к классу многоцелевых подводных лодок ВМФ РФ. Она предназначена как для борьбы с подводными лодками, так и с надводными кораблями противника. Для этой цели у субмарины есть грозное ракетно-торпедное вооружение. Торпедно-ракетный комплекс, включает суммарный боекомплект более 40 единиц средств поражения. Кроме того, субмарина может производить постановки обычных мин.
Боевые походы АПЛ проекта 971 показали, что Советский Союз достиг очень многого в техническом уровне этих кораблей. По свидетельствам командиров подводных лодок этого класса они впервые почувствовали себя на равных с американцами и даже более того.
АПЛ «Гепард» не только новейшая, но и самая засекреченная подводная лодка ВМФ Российской Федерации, хотя на ней есть места, которые ничем не напоминают о том, что люди находятся под водой. В жилых помещениях подводной лодки есть специальные телевизоры, выполненные на особой подпружиненной платформе. Коридоры и каюты жилой палубы больше похожи на интерьеры вагонов купе класса «СВ». После вахты подводники могут отдохнуть в комнате психологической разгрузки. Рядом с ней отделанная сосновыми досками сауна. Внутри вмонтированное искусственное замороженное подсвечивающее окошко, создающее иллюзию зимнего вечера. Рядом – небольшой спортивный зал с современными тренажерами. Борьба с шумом ведется на субмарине «Гепард» постоянно, поэтому во всех помещениях, включая спортзал – даже гири обтянуты футбольными мечами.
АПЛ «Гепард» – это двухкорпусная субмарина с высоким кормовым оперением, в котором установлен обтекатель. В своеобразном буе расположена буксируемая антенна, выдвигающая на расстояние до нескольких сотен метров.
Подводное пространство – самый настоящий гидрокосмос. Это опасная и враждебная среда. Кроме того подводный крейсер не прогулочное судно, поэтому на крайний случай он оснащен всплывающим спасательным модулем – в случае аварии это последняя надежда подводников. В относительно небольшом пространстве модуля может поместиться весь экипаж субмарины.
В настоящее время все многоцелевые атомные подводные лодки проекта 971 находятся в составе Северного флота и Тихоокеанского флота, а атомоход «Гепард» единственная гвардейская подводная лодка в составе 12 эскадры Северного флота ВМФ РФ.
На сегодняшний день строительство АПЛ проекта 971 остановлено, но на предприятии «Севмаш» уже создали многоцелевую подводную лодку следующего – четвертого поколения, серия которых придет на смену субмарин класса «Барс».
Их черные силуэты похожие на древних рептилий и с акульими мощными спинами бесшумно выскальзывают из-за полярных фьордов и уже на просторе исчезают на месяцы в своей родной стихии – в ледяных водах Северного Ледовитого океана. Именно с АПЛ «Гепард» начался отсчет субмарин XXI века. многоцелевая подводная лодка четвертого поколения «Нерпа»
Модификации
971У (Akula II).
Удлиненный на 4 м корпус позволил разместить дополнительную радиоэлектронику, оборудование для активного подавления шума и вибраций от силовой установки. На 2 лодках этой модификации (К-157 «Вепрь» и К-259 «Самара») установлены также новые ядерные реакторы.
971И
. Экспортная версия, на которую устанавливается несекретное радиоэлектронное оснащение. В этой модификации строится «Нерпа» и еще одна — пока безымянная — субмарина для ВМС дружественной Индии.
971 (Akula III).
По этой модификации создана единственная подлодка — К-335 «Гепард», служащая на Северном флоте. Малошумность ее намного превосходит все аналоги и уже полностью соответствует лодкам 4-го поколения. Чтобы представить уровень ее скрытности, стоит рассказать один случай.
В 1996 г. проходили флотские учения НАТО, и корабли альянса как раз завершили операцию по обнаружению условного противника. И в этот момент подала голос российская подлодка: у одного из членов экипажа случился перитонит, и помочь ему корабельные медики не могли. Британский корабль взял его на борт и на вертолете переправил в госпиталь — для матроса все обошлось благополучно. Чего нельзя сказать о флоте НАТО, у которого буквально под носом преспокойно действовала незамеченная подводная лодка.
Силовая установка
Сердцем корабля является реактор мощностью 190 мВт. Имеет в составе четыре парогенератора и одну турбину, средства управления и механизации которой многократно дублированы. Мощность, выдаваемая на вал, составляет 50 000 л. с. Винт – семилопастной, с особым сечением лопастей и уменьшенной скоростью вращения. Максимальная скорость корабля под водой, если переводить в понятные «сухопутным» значения, превышает 60 км/ч! Проще говоря, лодка может двигаться в плотной среде быстрее многих спортивных яхт, не говоря уже о тяжелых боевых кораблях. Все дело в том, что корпуса лодок разрабатывались целым «батальоном» академиков, имеющих многочисленные работы в сфере гидродинамики.
https://youtube.com/watch?v=mkCdjFtSXn8
История создания
Изучив опыт второй мировой войны, Советские адмиралы пришли к выводу, что тактика волчьих стай более не способна обеспечить победу в крупномасштабном конфликте. В случае начала Третьей мировой войны, Советские командиры должны были использовать ударные АПЛ для перехвата вражеских кораблей и подводных ракетоносцев в местах их дислокации, то есть возле океанских портов, удары по которым следовало наносить, как обычным, так и ядерным оружием.
В июле 1976 года, командование ВМФ СССР признало необходимость массового выпуска серии подводных лодок третьего поколения с атомным реактором. Превыше всего, военное руководство ставило задачу снизить шумность передвижения, характерную для подлодок проекта 945 «Барракуда», относящихся ко второму поколению.
Согласно новому замыслу, современная подлодка не отличалась от проекта 945, что позволило избежать стадии эскизного проектирования. Различие между проектами «Щука» и «Барракуда» заключалось в замене материала при изготовлении корпуса.
Для постройки нового подводного крейсера, решено было использовать маломагнитную сталь вместо титана.
Отказ от титана был вызван экономическими соображениями. Во-первых, ощущался значительный дефицит парамагнитного и высокопрочного металла. Во-вторых, его обработка и соединение деталей была высокозатратной и слишком трудоёмкой.
В Советском Союзе были предприятия, специализирующиеся на обработке титана, «Севмаш» и «Красное Сормово», однако они не обладали достаточными мощностями для производства крупной партии подводных лодок в сжатые сроки.
Использование стали в строительстве корпусов подлодок, помогло загрузить новым производством дальневосточные заводы, которые к тому времени нарастили требуемые мощности для выполнения столь серьёзной задачи.
Утверждённый проект 971, от 13 сентября 1977 года, пришлось неожиданно вернуть на доработку. США косвенно скорректировали планы советских военных и инженеров-конструкторов, начав строительство подводных лодок класса «Лос-Анжелес».
На доработку советского проекта ушло два года, и в 1980 году были представлены обновлённые чертежи подлодки «Щука-Б». Первый этап постройки субмарин происходил в Комсомольске-на-Амуре, его верфи имели значительный потенциал для выполнения поставленной задачи.
К началу масштабного производства, Советский Союз приобрёл в Японии партию высокоточных станков у компании «Toshiba». Современное оборудование использовало новейшие технологии для изготовления гребных винтов.
Несмотря на секретность сделки, информация о покупке просочилась в средства массовой информации, что серьёзно разозлило США. Изготовленные на японском оборудовании винты, отличались предельно низким шумом работы, что и было одним из главных качественных параметров технического задания на данную АПЛ.
Подводные лодки типа «Щука-Б» проекта 971 были кодифицированы в НАТО под обозначением «Akula». Со временем, проект несколько раз подвергался модернизации, и модифицированные подлодки получили новое название от западных военных «Improved Akula», что в переводе означает — «Усовершенствованная Акула».
История создания
Главные изменения и переработки подводных лодок типа «Щука» серии Х:
- В очередной раз переработали теоретический чертёж и форму рубки, что подняло скорость надводного хода на 0,5 узлов и улучшило мореходность ;
- Кормовую переборку II отсека сделали ступенчатой, что позволило хранить торпеды с присоединенными боевыми зарядными отделениями (БЗО) ;
- Переделали торпедопогрузочное устройство, чем с одной стороны уменьшили загромождённость отсеков,а с другой уменьшили время погрузки до 12 часов, против 25—30 ранее ;
- Переборки центрального поста усилили до давления 6 кг/см’ ;
- Цистерны главного балласта №3 и 4 приспособили для приёма топлива;
- Передачу электромотора экономического хода изменили с шестерёнчатой на ременную, сделавшую работу передачи бесшумной ;
- Электродвигатели носовых и кормовых горизонтальных рулей перенесли в концевые отсеки, оставив в центральном посту только ручное управление;
- Система продувания главного балласта выхлопными газами дизелей стала штатной;
- Были установлены новые дизеля марки 38К8 мощностью 800 л.с., что позволило поднять надводную скорость до 14,1 — 14,3 узлов ;
- Для борьбы с крутильными колебаниями на линии гребного вала заменили фрикционную муфту гидравлической «БД-800/600», но эффект от этого оказался ограниченным (осталась одна запретная зона) ;
- Система воздуха высокого давления была коренным образом изменена;
- Аварийное продувание главного балласта стало производиться воздухом высокого давления от распределительных колонок. Время всплытия сократилось с 10 до 3 минут, исчезли крены ;
- Установили опреснитель производительностью 40 литров в час ;
- Конструкцию глушителя изменили, уменьшив демаскирующее «парение» ;
- В систему регенерации воздуха добавили кислородную магистраль, что улучшило её работу ;
- Часть лодок оснащалась сетепрорезателями «Краб», отдельные имели итальянские командирские перископы типа OG-492, с электрическим подъёмным устройством винтового типа.
- Работу тросовых лебёдок удалось сделать менее шумной ;
- Ограждение носовых горизонтальных рулей сделали сплошным по всему периметру.
Как удалось снизить уровень шума?
Помимо особых винтов, о которых мы уже неоднократно упоминали, используются особые системы амортизации. Во-первых, все механизмы установлены на специальных «фундаментах». Во-вторых, каждый зональный блок имеет еще одну систему амортизации. Такая схема позволила не только значительно снизить объемы генерируемых подлодкой шумов, но и дополнительно защитить экипаж и технику подлодки от действия ударных волн, образующихся при взрывах глубинных бомб. Так что наш флот, подводные лодки для которого практически всегда являлись основной ударной силой, получил весомый «аргумент» для сдерживания потенциального противника.
Как и все современные субмарины, «Щуки» имеют развитое килевое оперение с выдающимся булем, в котором размещается буксируемая антенна радиолокационного комплекса. Особенность оперения этих лодок в том, что оно сделано как бы единым целым с силовыми элементами основного корпуса. Все это сделано ради того, чтобы максимально минимизировать количество завихрений. Последние могут вывести на след судна гидроакустиков противника. Эти меры дали свои законные плоды: «Щуки» считаются самыми малозаметными подводными судами на сегодняшний день.
