Прицепы для перевозки лодок: универсальные, разборные, самосвальные

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

1. Определиться с наиболее подходящими размерами.
2. Подобрать требуемые материалы и инструменты.
3. Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

1. Длина всей конструкции.
2. Высота бортов.
3. Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

• Длина не более 20 метров.
• Ширина не более 2,2 метров.
• Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

1. Листового металла, рекомендуемая толщина которого составляет 2 мм.
2. Металлическая труба, применяемая при сборке каркаса.
3. Швеллер, толщина которого составляет 12 мм.
4. Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
5. Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
6. Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
7. Фонари автомобильные с указателем поворотов.
8. Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
9. Опорная ножка с механизмом подъема.
10. Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

• Молоток.
• Измерительные приборы с маркером.
• Электроды и наиболее подходящий сварочный аппарат.
• Набор ключей.
• Дрель и сверло.
• Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

1. Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
2. В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
3. При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Инструкция по изготовлению

Для того чтобы не допустить ошибок на момент проведения работы следует изначально разработать проект, который представлен сочетанием чертежей и основной технической информации.

Разновидности прицепов

Существует несколько видов прицепов:

Наличие системы торможения делает передвижение безопасным, а также равномерным

Одноосный – используется для транспортировки плавательных средств с весом около 1,5 т и длиной порядка 6 м. Модели данного вида имеют в своей комплектации сцепные элементы, габаритные и стоп-сигналы, подключаемые к электросети автомобиля.

• Двухосный – более габаритные конструкции, способные перевозить вес около 2,5 т с размером под 8,5 м. За счет двух осей передвижение конструкции становится равномерным, а главное плавным.
• Трехосные – применяются для перевозки катеров с большими габаритами с длиной до 9 м и весом до 3 т. Конструкция очень устойчива, способна плавно перемещаться даже на большой скорости.
• Тормозные – оснащены тормозным накатом, лебедками и транспортабельным колесным ходом. Конструкция весит свыше 750 кг. Наличие системы торможения делает передвижение безопасным, а также равномерным. Колесный ход способствует распределению центра тяжести равномерно по всей конструкции.
• Безтормозные – малогабаритные конструкции с весом менее 750 кг и длиной около 3-5,5 м. Подвеска может использоваться рессорная или резиново-жгутовая.

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

1. Определиться с наиболее подходящими размерами.
2. Подобрать требуемые материалы и инструменты.
3. Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

1. Длина всей конструкции.
2. Высота бортов.
3. Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

• Длина не более 20 метров.
• Ширина не более 2,2 метров.
• Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

1. Листового металла, рекомендуемая толщина которого составляет 2 мм.
2. Металлическая труба, применяемая при сборке каркаса.
3. Швеллер, толщина которого составляет 12 мм.
4. Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
5. Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
6. Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
7. Фонари автомобильные с указателем поворотов.
8. Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
9. Опорная ножка с механизмом подъема.
10. Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

• Молоток.
• Измерительные приборы с маркером.
• Электроды и наиболее подходящий сварочный аппарат.
• Набор ключей.
• Дрель и сверло.
• Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

1. Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
2. В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
3. При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Инструкция по изготовлению

Для того чтобы не допустить ошибок на момент проведения работы следует изначально разработать проект, который представлен сочетанием чертежей и основной технической информации.

Весь непосредственный процесс монтажа можно разделить на несколько этапов:

1. Для начала проводится сбор рамы, соединение отдельных элементов проводится при применении сварки, за счет чего достигается требуемая прочность.
2. Ось, которая требуется для установки колес, крепится к раме при помощи болтового соединения. Это делается для того, чтобы исключить вероятность потери прочности из-за вибрационной нагрузки.
3. Проводится установка крепежного элемента в зоне соединения оси и фаркопа. Мастера рекомендуют использовать исключительно готовые конструкции, так как они обеспечивают требуемый уровень надежности соединения.
4. Следующий этап заключается в монтаже колес. Подобная работа довольно проста в исполнении.

После проведения работы следует провести тестовый проезд трейлера, так как есть вероятность того, что потребуется балансировка. Для того чтобы исключить вероятность опрокидывания лодки на момент ее транспортировки проводится также установка опор.

Фиксаторы могут быть созданы при применении специальной трубы. Финишный этап заключается в зачистке поверхности, нанесении грунта и краски, за счет чего существенно продлевается эксплуатационный срок изделия.

Требования к прицепу

• площадка для размещения лебедки должна иметь возможность вертикальной регулировки для обеспечения подтягивания носа лодки к основанию в транспортном положении;
• бампер, выполняющий роль задней поперечины, должен быть выдвигающимся для удовлетворения требованиям по удалению линии фонарей от крайнего габарита груза;
• покрытие ложементов должно быть скользким в смоченном состояние, и обладать удерживающими свойствами, будучи высохшим;
• стойкость к коррозии в условиях сильно солёной атмосферы – приморские города, погружение в морскую воду в процессе погрузки лодки;
• защита от коррозии элементов электропроводки прицепа – соединительных разъемов, контактных групп в задних и габаритных фонарях.

Преимущества использования прицепа

Применение автоприцепа для транспортировки имеет ряд преимуществ:

1. На устройстве есть специальные крепления, килевые валики, ложементы и боковые ролики, которые позволяют надежно зафиксировать конструкцию.
2. Устройство способно с легкость перевозить тяжести по неровной дороге с ямами и ухабами за счет своей рессорной конструкции.
3. Большой ассортимент с разной конфигурацией и длиной, позволяющий подобрать наиболее оптимальный вариант для перевозки своего плавательного средства.
4. Дорожный просвет точно такой же, как и у легкового автомобиля.
5. Позволяет перевозить лодку в надутом виде, что существенно экономит время, не требуя ее собирать и разбирать.

Преимущества использования прицепа

Применение автоприцепа для транспортировки имеет ряд преимуществ:

1. На устройстве есть специальные крепления, килевые валики, ложементы и боковые ролики, которые позволяют надежно зафиксировать конструкцию.
2. Устройство способно с легкость перевозить тяжести по неровной дороге с ямами и ухабами за счет своей рессорной конструкции.
3. Большой ассортимент с разной конфигурацией и длиной, позволяющий подобрать наиболее оптимальный вариант для перевозки своего плавательного средства.
4. Дорожный просвет точно такой же, как и у легкового автомобиля.
5. Позволяет перевозить лодку в надутом виде, что существенно экономит время, не требуя ее собирать и разбирать.

Главные особенности

Взять за основу можно практически любой кузовной прицеп, причем подойдут даже те, которые несколько десятилетий простояли на одном месте. Поливинилхлоридная лодка не имеет большого веса, но все-таки рекомендуется проверить выбранную конструкцию на предмет запаса прочности. Для этого достаточно загрузить несколько мешков картошки или камней, бросив их в кузов, а затем попытаться проехаться по местности со сложным рельефом. Желательно загрузить прицеп так, чтобы полученный вес немного превышал массу самой лодки.

Итак, у вас есть прицеп, который надо переделать. Начинаем процедуру с разборки кузова. В дальнейшем он уже нам не пригодится, поэтому его остается только выбросить. В стандартной конструкции дышло имеет небольшую длину, поэтому носовая часть лодки может время от времени ударяться о заднюю часть транспортного средства. Чтобы предотвратить такой исход, рекомендуется удлинить его примерно на один метр и предусмотреть возможность разборки. Для повышения прочности используйте «косынки» из трубы сортаментом 40х40 миллиметров. В итоге у вас должно получиться что-то типа прицепа, проиллюстрированного ниже.

Чтобы предотвратить появление повреждений в процессе транспортировки лодки, рекомендуется использовать ложементики из доски толщиной четыре сантиметра. Меньшую доску использовать не рекомендуется, потому что так вы увеличиваете шансы на то, что в один неподходящий момент она треснет.

Также стоит отметить, что переоборудование может включать в себя установку дополнительных задних габаритов. Некоторые мастера принимают решение поставить фонари от автомобиля УАЗ. Защитить лодку от постоянного попадания грязи на ее поверхность помогут крылья. В стандартной комплектации прицепа они отсутствуют, придется приобретать отдельно. Практика показывает, что одним из наиболее оптимальных решений является оформление покупки крыльев от Оки. Среднестатистическая стоимость варьируется в пределах 350-400 рублей за комплект.

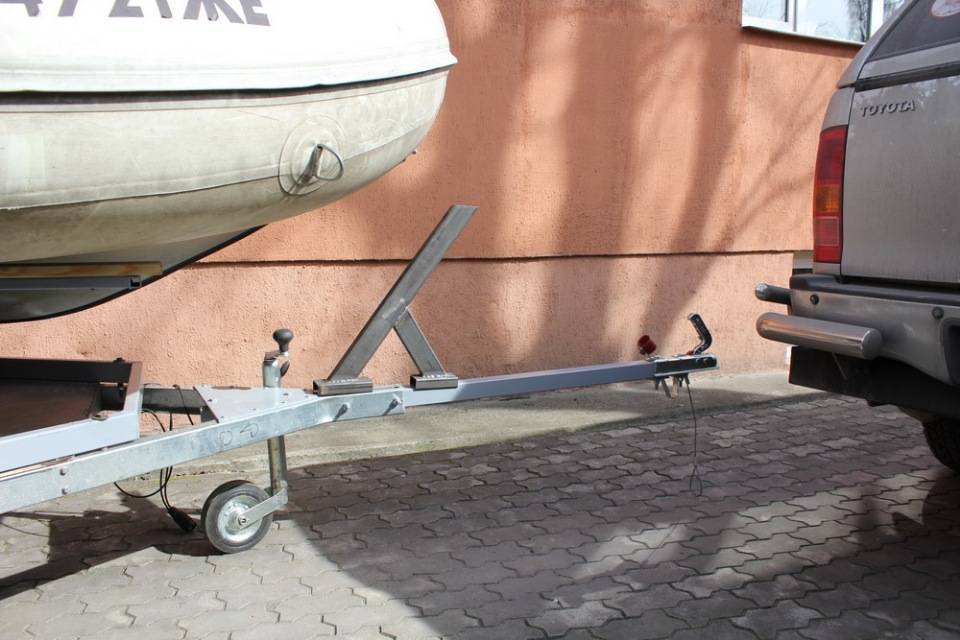

Под ногу надо сделать небольшой упор. В этом поможет упомянутая выше профильная труба размером 40х40 миллиметров. Резину следует приклепать с помощью вытяжных клепок. Согласно отзывам владельцев, которые уже проводили доработку своими руками, такое решение является очень удачным. Предотвратить возможное подкидывание ног силового агрегата лодки позволяет стяжная лента. На фото ниже ее хорошо видно.

Некоторые мастера принимают решение обустраивать крепления лодки посредством стяжных лент. Но лучше всего использовать полуторасантиметровый транец, вырезать фанеру и защитить ее горячей олифой, прикрепить все это дело двумя рымгайками, добавить два талрепа и пару-тройку звеньев цепи. В итоге автоприцеп сможет максимально надежно зафиксировать лодку.

Такая модернизация способствует максимально прочной ее фиксации на прицепе, обеспечивает надежность и безопасность перевозки в целом.

Toyota RAV4 2003, 127 л. с. — тюнинг

Toyota RAV4, 2004

Комментарии 34

Здравствуйте, Руслан! Прекрасная работа, у вас руки золотые и мозги заточены правильно. Руслан, написал вам личное сообщение, буду признателен за ответ на него. Удачи вам в творчестве!

Добрый день, какой ширины стяжки (25,35,50) и как держат?

Добрый вечер.Вот и у меня был такой прицеп, пока не развалился.После чего купил рессоры москвичевские и сделал на рессорах.Единственное в чем загвозка, не могу определиться сколько листов оставить.Как сейчас 6 шт или убрать и оставить 2шт.Перевозить планирую лодку ПВХ плюс шмурдяк.В общей сложности кг 150.Может кто посоветует.Спасибо.

Можете скинуть чертеж на почту smirnov110483@gmail.com

Подскажите, какой винт стоит на вашей yamaha15?

Байкал ни с чем не спутать!))) прицеп зачетный!

Классный отчет! Купил такой же по случаю, лодка ПВХ 3м. Можно и мне схему/размеры удлинения дышла? lovmp@mail.ru

Привет, если не сложно скинь пожалуйста (можно на электронку) схему по удлинению дышла если конечно она у тебя есть

Молодец! Все качественно сделал!

Отлично сделано! Кстати сзади максимально до 2-х метров груз может свешиваться — только знак светоотражающий нужен

Светоотражающие треугольники лежат ждут когда я их установлю, но руки никак не доходят.

Добрый день, уважаемые автовладельцы! Прошу прощения за вопрос не по теме, но может у кого остался кузов ненужный после переделки, готов купить за умеренную цену! Готов приобрести, а то мой совсем сгнил! Прицеп цепляю к квадроциклу.

Привет! Зачётно всё продумано на 100%.Вот гайцы та и не докопались не дочего, потомучто не дочего доматываться, всё эдиальное просто.У меня такойже прицеп усиленный немного.Поменяна передняя загнутая труба, старая погнулась после перевозки кирпича (на которой маятники крепятся).Сейчас стоит стенка 6мм, загнута на трубогибе.Аммортизаторы переделаны самодельные.Пружины от мотоцикла ИЖ(это единственное что подошло более менее по диаметру, чтобы не цыпляло за кузов, места мало) и то пришлось рёбра жёскости на кузове загнуть.Аммортизаторы передние от москвича 2140.Внизу аммортизатора приварена шайба с проточкой под пружину, а в верху металический пыльник ( перевёрнутый стакан).Амортизатор внутри пружины.И сверху гайка всё это дело стягивает.И на штоке амортизатора поставил резиновый отбойник.Всё равно пружины оказались хоть и мощнее родных но всё равно слабенькие.Но килограм 400 берёт смело хоть и просидает почти до отбойников.Возил один раз картошку.Из Тульской области в Ленинградскую.Грубо 900км.Выдержал.Засыпана была почти по бортаКузов:дно усиленно приваркой трёх труб снизу.Ступицы тоже переделаны.Выточены на токарном под москвичёвские конические передние подшипники.Ну само собой и маятники переделаны из более толстой трубы и выточен новый вал под подшипники.Родное осталось:Кузов, Половина рамы (задняя часть и номер заводской), ну и резина с дисками.Я вобщето хотел просто поблагодарить автора статьи за умную идею.КАК ОН СДЕЛАЛ САМОСВАЛ ПРИЦЕП.Причём без единой прихватки сваркой.Я давно хотел сделать самосвальный прицеп.А тут всё так просто.Кому интересно могу сфоткать и скинуть самодельные узлы.Удачи на дорогах!

Спасибо за отзыв.Сбрось пожалуйста фотки своего аммортизатора. Тоже стоит проблема его замены, но пока не знаю на что. Пружины я у себя заменил на ураловские, замени и ты. У ураловских пружин виток толще. Если не трудно накидай эскиз доработки ступицы.Зимой планирую этим заняться.

Как у меня москвичёвские не советую делать ступицы.Проблема найти подшипники.Советую повторить передние жигулёвские классические ступицы.Обшее фото прицепа(уже переделанного) можеш посматреть в моём фото.А остальные фото амортизатора я сфоткаю в гараже, выкину, но придётся подождать.Когда я буду в гараже неизвестно.

Отличный вариан доработки прицепа данной модели! Мне очень понравился. Конструкцию удлинения дышла 100% буду использовать такую, но кузов прицепа оставлю! Если есть чертижи буду очень благодарен! Спасибо за отчет!

Отлично получилось! Сейчас такой же собираюсь переделывать, не осталось размеров со схемой случайно?

Процесс регистрации лодочного прицепа в ГИБДД

Иметь свою собственную лодку очень круто, ведь всегда есть возможность выплыть на воду для приятного время провождения.

Не менее прекрасно быть владельцем специального прицепа для лодки. С помощью прицепа можно транспортировать лодку непосредственно к водоему.

На сегодняшний момент заводские прицепы стоят приличных денег и не у всех есть возможность их приобретения.

Поэтому, далее в статье будет изложен план изготовления собственноручного прицепа, приведены дельные советы и рекомендации.

Забегая наперед следует сказать, что свое будущее «детище» необходимо зарегистрировать в ГИБДД дабы не нарушать закон.

Кроме этого нужно отчетливо понимать, что будущий прицеп должен быть надежным и безопасным.

Эти требования необходимы для предотвращения создания экстренных ситуаций на дороге.

Перед разработкой прицепа необходимо подготовить проект, так называемые чертежи будущего транспортного средства.

Нужно строго придерживаться габаритов, от которых зависит успех регистрации.

Предельная высота для прицепа с лодкой — 3,8 м., ширина — 2,2 м. Не стоит нарушать эти размеры для прицепов лодок ПВХ.

Перед обращением в ГИБДД нужно обратиться в специальную организацию. Это делается для подтверждения качества конечного «продукта».

То есть данная организация проведет ряд тестов и испытания, которые подтвердят безопасность и пригодность вашего прицепа.

Перед испытаниями, члены компетентной организации запросят у владельца прицепа чертежи, по которым был выполнен проект.

Также и потребуется сам прицеп

Следует обратить внимание на точность всех указанных размеров на чертежах, это немаловажно

После одобрения соответствующей организацией в ГИБДД владелец прицепа получает номерной знак и талон (документ, подтверждающий прохождение технического осмотра). Все выданные документы должны перевозиться с собою в обязательном порядке.

Если же не придерживаться этого правила, можно получить штрафные санкции со стороны работников ГИБДД.

При отсутствии номерного знака, натруженного прицепа можно с легкостью лишиться.

Где взять чертеж

Чтобы сделать прицеп для лодки ПВХ своими руками, нужно подобрать подходящий чертеж. В сети интернет можно встретить множество чертежей, поэтому каждый рыболов сможет подобрать наиболее подходящий для себя вариант. В некоторых случаях необходимо подогнать размеры под себя.

Ниже представлены чертежи прицепов, которые чаще всего используют рыболовы.

Чертеж прицепа для лодки. Первый вариант.

Чертеж прицепа для лодки. Второй вариант.

Приступая к изготовлению самоделки, важно обдумать столь важные детали, как:

• кто будет заниматься свариванием металла и, как будет выполняться этот процесс;
• где можно найти раскроить и разрезать металл;
• у кого можно арендовать токарный станок, чтобы при необходимости заняться стачиванием болтов и т. д.

В ходе работы мастеру понадобятся различные материалы по типу колес, оси, ступицы.

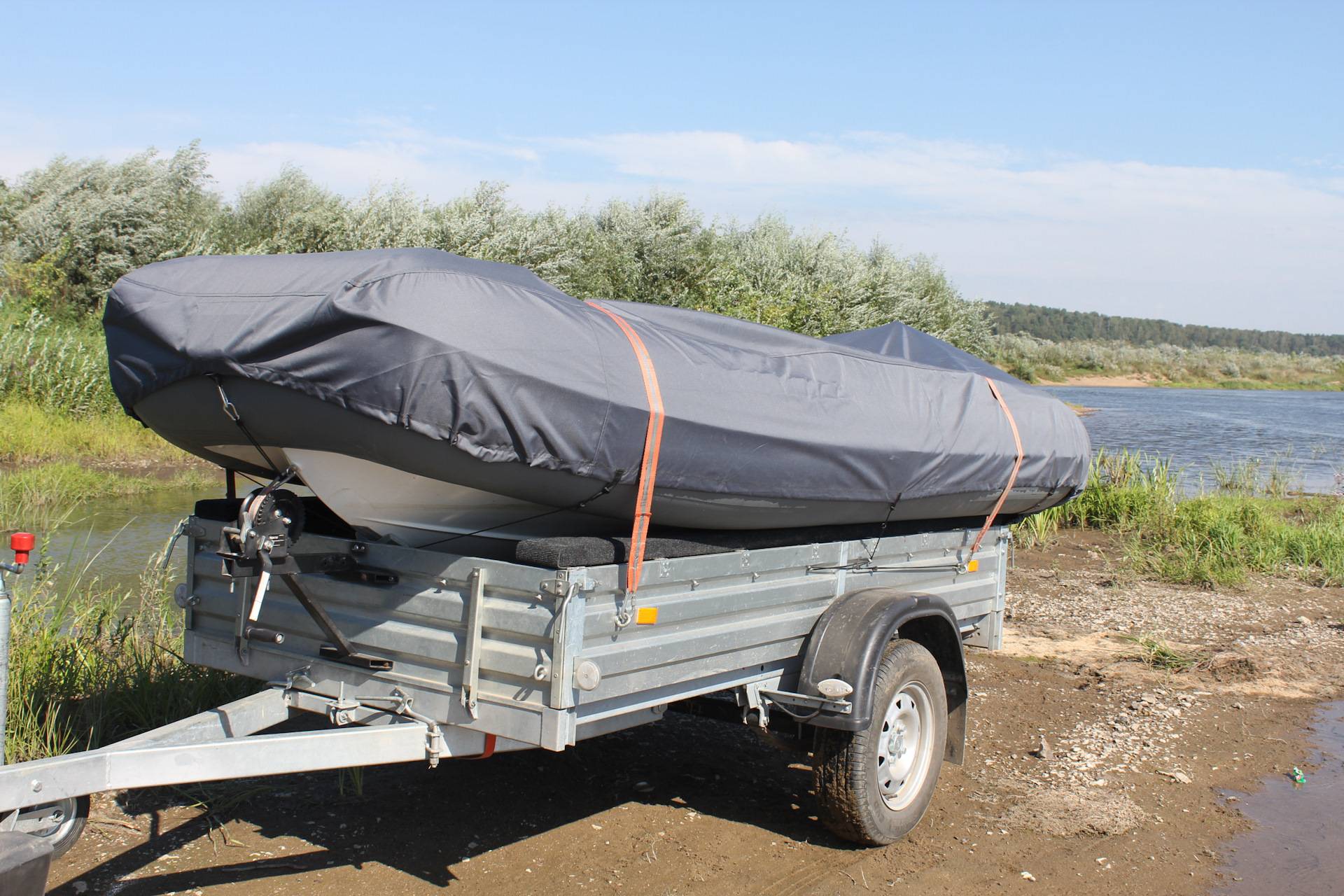

Надувная лодка и «лодочный» прицеп

Прицепы с роликами при перевозке лодки из ПВХ отпадают сами собой по вполне понятным причинам. Остаются прицепы с ложементами (или сланями, как иногда их называют). Естественно, что лодку на прицепе с ложементами можно перевозить только в положении «килем вниз». Но даже в этом случае лодку, особенно больших размеров (4,5 м и более), не стоит в некоторых случаях затаскивать на прицеп с помощью лебедки — есть риск испортить ткань днища, так как большинство подобных прицепов «грешат» острыми торцами балок. Если прицеп имеет загибы ложементов, то в этом случае задача немного упрощается, правда, все зависит от конкретной конструкции лодки и прицепа.

Если на лодке имеется усиление в виде полос ПВХ, проходящих вдоль баллонов в местах стыка днища и бортовых баллонов, то вытащить лодку из воды можно, воспользовавшись лебедкой, если, конечно, ложементы не погружены в воду.

Для того чтобы лодка прожила как можно дольше, прицеп стоит подготовить к ее перевозке. Опыт показывает, что правильное расположение ложементов относительно киля поможет сохранить лодку при долгих перевозках по неровным дорогам. Ложементы должны находиться в таком положении, чтобы большая часть бортовых баллонов опиралась на них. При этом транец лодки не должен выступать за кромки ложементов, особенно если лодка транспортируется вместе с мотором.

При транспортировке лодки с установленным на транце мотором его надо прочно крепить в раме прицепа либо фирменной штангой-фиксатором, либо каким-нибудь самодельным устройством, которое не позволит ему «болтаться» вместе с транцем. Для этого достаточно сделать простейший упор из фанеры или доски, который одним краем будет упираться в раму прицепа, разумеется, с фиксацией, а другой — фиксировать «ногу» мотора.

Если позволяют средства и есть навыки, то можно изготовить специальные, большой площади и длины, накладки на ложементы — свеобразные кильблоки. Это поможет хотя бы немного уменьшить давление на лодку в местах соприкосновения с ложементами и устранить возможность перетирания ПВХ-ткани во время движения.

На прицепе с ложементами лодку также надо хорошо закреплять и во время перевозки периодически проверять крепление

Это важно, так как при перепадах температуры воздуха давление в баллонах изменяется достаточно быстро, и крепеж будет ослабевать

Полезно лодку закрыть транспортировочным тентом, который, конечно, следует прочно закрепить. Его наличие позволит перевозить в лодке легкие, но объемные грузы, разумеется, если они также будут как-то закреплены.

Два слова о самом прицепе. Для перевозки надувной лодки надо приобретать прицеп с достаточно мягкой подвеской. То есть, если прицеп рессорный, то рессоры должны быть длинными и «мягкими», если подвеска основана на резиновых жгутах, то стоит посмотреть, насколько она мягко работает.

Если же подвеска жесткая, прицеп будет скакать по всем выбоинам, что создаст не только сложности с управлением, но и самой лодке достанется, как говорится, на орехи. Исправность амортизаторов, если они предусмотрены конструкцией, и их жесткость также имеет смысл проверять регулярно.

На самом деле перевозка надувной лодки на лодочном прицепе может кому-то показаться нонсенсом, в этом случае проще использовать, к примеру, РИБ. И на волнах он ведет себя спокойнее, и в обслуживании немного проще. Но каждый делает свой выбор сам, поэтому и появился этот краткий материал, содержащий практические советы, тем более что в современных экономических условиях многим не по средствам покупка дорогой лодки из стеклопластика.

И. Лагутин, «КиЯ», 2009 г.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Необходимые материалы и инструменты

Для того чтобы изготовить лодочный прицеп самостоятельно, вам придётся закупить некоторые материалы. Помимо основного списка, вам понадобится ещё торсионная ось и сцепное устройство. Будет лучше, если вы купите их уже в готовом виде с сертификатами. Они очень сложны в изготовлении, поэтому лучше доверить их изготовление профессионалам.

Основной список составляющих, необходимых для работы:

• металлический профиль (толщина 4 мм, размеры 60х40 мм) или металлическая труба (толщина 3.5 мм, размеры 80х40 мм);
• швеллер №12;
• металлический лист (толщина 2 мм);
• опорная ножка;
• крылья;
• колеса (по количеству осей);
• проводка;
• светоэлементы (фары);
• лебёдка;
• полиуретан либо готовые кильблоки;
• хорошая краска и противокоррозийное покрытие.

Перед началом изготовления не забудьте, что вам понадобится сварочный аппарат, набор инструментов по металлу, а лучше — специальный станок для работы с металлом. Если у вас или ваших знакомых такого оборудования нет, то придётся вызывать мастера для этих работ, что существенно увеличит цену работ. В зависимости от уровня специалиста цена может увеличиваться до двух раз.

Во время процесса покупки материалов помните о том, что не стоит выбирать толстостенные трубки и толстые швеллеры. Они будут сильно увеличивать массу пустой тележки, что даст ещё большую нагрузку на двигатель вашего автомобиля, следовательно, расход топлива тоже увеличится. Лучшим решением будет выбор лёгких, но качественных и прочных материалов.

А также не следует забывать о качестве материалов. Хоть прицеп «своими руками» и призван сэкономить ваши средства, но если вы хотите долго использовать его без каких-либо проблем и вреда для своей лодки — покупайте хорошие материалы. Чем выше качество, тем дольше вы будете радоваться своей самоделке.

Регистрация прицепа

Прицеп для лодки ПВХ регистрируют в ГИБДД. В случаях, когда конструкцию используют для транспортировки не только лодки, но и катера, стоит учитывать, что масса прицепа с плавсредством не должна превышать 700 кг. В противном случае потребуется дополнительная водительская категория. Конструкцию нужно будет показать инспектору.

Для прохождения регистрации водителю потребуется позаботиться о предоставлении следующих документов:

• паспорта;
• ПТС;
• договора купли-продажи автоприцепа (если он был приобретен, а не изготовлен своими руками);
• квитанции об оплате государственной пошлины за выдачу свидетельства о регистрации;
• заявления;
• транзитных номеров.

Водителям категории В нет необходимости оформлять ОСАГО.

Самодельные конструкции для транспортировки плавсредств регистрируют в ГИБДД в обязательном порядке. В противном случае инспектор имеет право забрать прицеп на штрафстоянку.

Планируя передвижение по плохой дороге, рекомендуется надежно зафиксировать плавсредство

Преимущества собственноручной сборки

К основным преимуществам собственноручной сборки прицепа стоит отнести наличие возможности сооружения конструкции для любого вида лодки/габаритов. В то время как в магазинах можно приобрести модели, предназначенные для плавсредств среднестатистического тоннажа.

Конечно, можно оформить заказ и на другое, более подходящее передвижное устройство, но вот цена будет там слишком высокой. Вряд ли какой рыболов захочет выделить из семейного бюджета внушительную сумму. Поэтому экономия денежных средств это второе преимущество собственноручной сборки.

Преимущества самодельных прицепов: идеально подходят для конкретной лодки, обладают всем необходимым функционалом.

Обзор легковых прицепов для перевозки резиновых надувных лодок ПВХ: цены, описание

1. Время, которое требуется, чтобы лодку накачать. Вы не считали, сколько часов отдыха теряется на подготовку? А после рыбалки её нужно ещё сдуть, и перед этим желательно просушить и очистить от ила.
2. Непрочность материала. Конечно, требуется некоторое усилие, чтобы повредить ПВХ, но случаи пробоин нередки, особенно если вы используете навесной мотор, а на пути притаилась невидимая глазу коряга. Сегодня существуют очень прочные материалы для надувных образцов, они используются в военной промышленности. Но стоимость такой «непробиваемой» лодочки будет сравнима с ценой небольшой яхты.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Итог

Собрать прицеп легко, он увеличит потенциал автомобиля. Вы перевезете грузы, багажник и салон автомобиля не повредятся. Автовладельцы устанавливают на прицеп систему торможения, монтируется освещение. Их установку доверьте мастерам, для этого обратитесь в центр сервисного обслуживания.

• Далее Вода в бензобаке: причины появления, удаление, профилактика
• Назад Как сделать багажник на рейлинги своими руками?

• 7 Авг, 2019

• 6 Авг, 2019

• 5 Авг, 2019

• Кроссоверы Hyundai / Новости

  5 Авг, 2019

• 3 Авг, 2019

• Законодетельство / Налоги и штрафы

  2 Авг, 2019

• 13 Апр, 2019

• 12 Мар, 2019

• 17 Фев, 2019

• 11 Апр, 2019

• 27 Июл, 2017

Популярные кроссоверы

Кроссоверы Acura Кроссоверы Audi Кроссоверы BMW Кроссоверы Cadillac Кроссоверы Chevrolet Кроссоверы Chery Кроссоверы Citroen Кроссоверы Dodge Кроссоверы Ford Кроссоверы Honda Кроссоверы Infiniti Кроссоверы Jeep Кроссоверы Hyundai Кроссоверы Kia Кроссоверы Lexus Кроссоверы Lada Кроссоверы Land Rover Кроссоверы Mazda Кроссоверы Mercedes Кроссоверы Mini Кроссоверы Mitsubishi Кроссоверы Nissan Кроссоверы Porshe Кроссоверы Peugeot Кроссоверы Opel Кроссоверы Renault Кроссоверы Ssang Yong Кроссоверы Skoda Кроссоверы Subaru Кроссоверы Suzuki Кроссоверы Toyota Кроссоверы Volkswagen Кроссоверы Volvo
