Прицеп для лодки своими руками - как сделать прицеп для транспортировки лодки: размеры и чертеж

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Как соединить прицеп с автомобилем

Вам необходимо будет приобрести сцепное устройство для легкового прицепа

Собирая сцепную часть, обращайте внимание на длину. Чем она короче, тем проще управлять прицепом

Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м

Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м.

Не делайте сцепную часть короткой, ведь прицеп будет реагировать даже на небольшой поворот колес, это станет причиной падения груза.

Прицепное устройство делайте из трубы квадратной формы. Возьмите сварочный аппарат, сварите три трубы. Середину места соединения располагайте по прицепной оси. Приварите к узлу металлический уголок, так конструкция станет еще надежнее.

После приступайте к установке страховочного троса. Если его нет, то используйте вместо него цепь. Длину подбирайте таким образом, чтобы при движении цепь не касалась дороги.

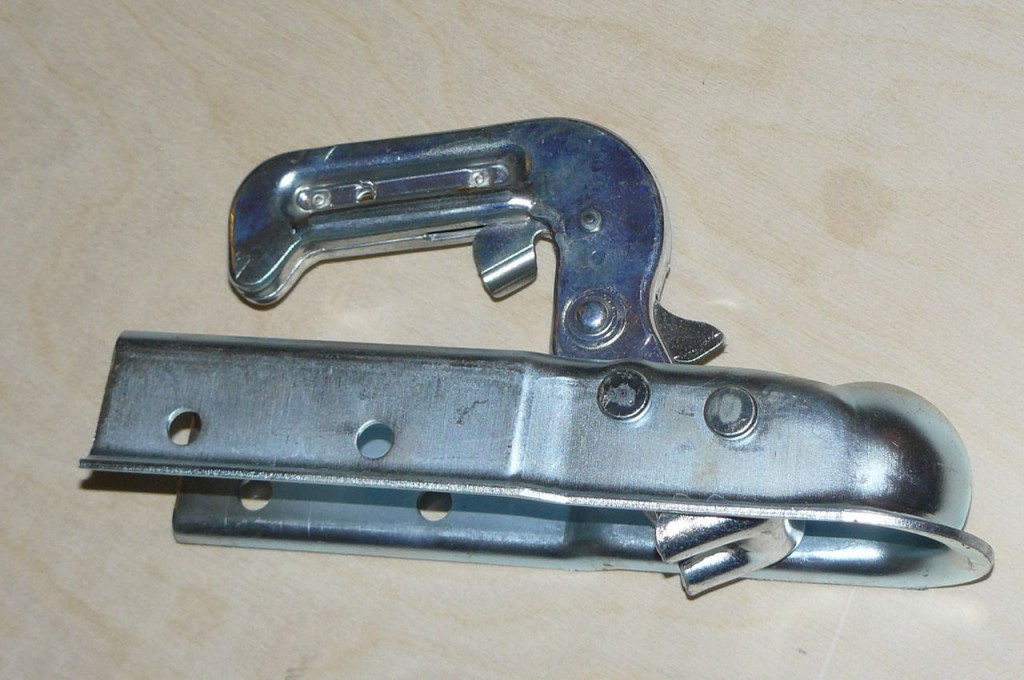

Установите муфту соединения, для крепления используйте болты или сварку. Сварка считается надежным способом крепления.

Собираетесь делать крепление с помощью болтов? Устанавливайте не больше двух. Если сделаете больше, то сверление дыр в местах крепления ослабит раму.

Конструкция

Разнообразие моделей лодок не может не диктовать условий для различных приспособлений, тем не менее, можно, не вдаваясь в подробности, определить единый принцип устройства, которое имеет тележка для лодки. Это касается и приспособлений, сделанных своими руками. Количество осей тележки зависит от длины перевозимой лодки. Для небольших надувных моделей достаточно одной оси, представляющей собой балку. Многие самодельные конструкции подразумевают жесткое крепление балки к раме тележки, однако если учитывать неровности дорог, а зачастую лодку приходится переводить по бездорожью, то необходимость установки полноценной подвески является серьезной задачей для разработчика.

На раме тележки монтируются ложементы. Это продольные направляющие, позволяющие установить и надежно закрепить плавсредство. Устойчивость лодки во время движения автомобиля считается основным критерием. При несоблюдении этого условия между поверхностью материала и элементами конструкции возникает трение, в процессе которого ПВХ можно повредить.

Прицепное устройство позволяет соединить тележку с автомобилем. Способ крепления установлен согласно принятым нормативам, поэтому отступать от этих нормативов нельзя. Любое прицепное устройство должно быть соединено со штатным фаркопом, которым оснащен автомобиль. Производители знают об этом, так что замки считаются универсальными. То есть, какой бы прицеп вы ни купили, его можно эксплуатировать с вашим авто, если последний оснащен фаркопом. Более того, если самодельное устройство подлежит сцепке другим способом, то будут серьезные проблемы с ГИБДД и, прежде всего, с регистрацией прицепа.

Отдельным пунктом рассматриваются дополнительные аксессуары. Без них транспортировка лодки возможна, однако этот процесс может не удовлетворять требованиям безопасности. Что отличает лодочный прицеп от обычной телеги? Прежде всего, шасси. Подвижная часть должна не просто обеспечивать движение устройства, но и сделать это движение безопасным. Не стоит забывать, что, помимо вас, на дороге присутствуют и другие участники. При самостоятельном конструировании тележки желательно использовать уже готовый узел, например, взять балку от автомобиля. При регистрации предстоит процедура проведения испытания, поэтому данное решение будет самым оптимальным.

Подкильный ролик – еще одно устройство, способное существенно упростить процедуру погрузки или разгрузки судна. Трение качения намного ниже трения скольжения, поэтому такие ролики устанавливают на ложементы в случае плоскодонной лодки или монтируют посредине, если плавсредсво имеет выраженный киль.

Тележка для лодки, буксируемая автомобилем, в обязательном порядке должна быть оснащена задними фонарями. В них присутствуют габаритные огни и стоп-сигналы. Здесь также возможно решение при конструировании своими руками. Подойдут фонари от любого автомобиля. Желательно, чтобы они имели собственный корпус, так как электрическая часть фонаря должна быть защищена от влаги.

Теперь клюет только у меня!

Эту щуку поймал с помощью активатора клева. Раньше никогда таких не ловил, теперь же каждый раз привожу с рыбалки трофейные экземпляры! Настало время и вам гарантировать свой улов.

С проблемой выбора подходящей для транспортировки лодки тележки сталкивается практически каждый владелец плавательного средства. Несмотря на то, что ряд производителей готов представить на рынке разнообразные модели, потенциальные покупатели проводят уйму времени на тематических форумах, чтобы пополнить свой багаж знаний в данной области.

Действительно, чем больше альтернативных решений, тем сложнее сделать правильный выбор. Между тем, на процедуру приобретения влияют несколько определяющих факторов. Первым делом, определимся с кругом потребителей, ведь транспортировка тяжелых судов, яхт и вместительных катеров нас мало интересует.

Среднестатистический читатель является, как правило, охотником, рыбаком или простым любителем активного отдыха на природе, и в его арсенале имеется либо легкая надувная резиновая лодка, лодка ПВХ или дюралевая лодка «Казанка». На первый взгляд может показаться, что на покупке тележки следует сэкономить. Есть несколько объективных фактов, доказывающих обратное.

Лодку в компактном виде можно перевозить в автомобиле. Однако следует помнить, что для этого придется потратить пару часов времени на ее подготовку или упаковку. И это при условии, что у владельца есть электрический компрессор, так как постоянно накачивать баллоны ручным насосом вряд ли кому захочется.
Даже самое легкое плавсредство имеет массу 50-60 кг. Но сюда следует добавить массу мотора, дополнительного оборудования, снастей и топлива. Не в каждой машине есть такой вместительный багажник, а нести на себе всю эту амуницию просто нереально. Тележка же позволит удобно переместить лодку не небольшое расстояние.
Перевозка лодок на крыше автомобиля – распространенный вариант транспортировки, однако одному вручную погрузить и выгрузить лодку весьма проблематично.

Использование тележки считается самым оптимальным вариантом, причем мы пока не уточняем, какое именно прицепное устройство имеется в виду.

Читать также: Liqui moly hochleistungs getriebeoil 75w 90

Процесс сборки лодочного прицепа

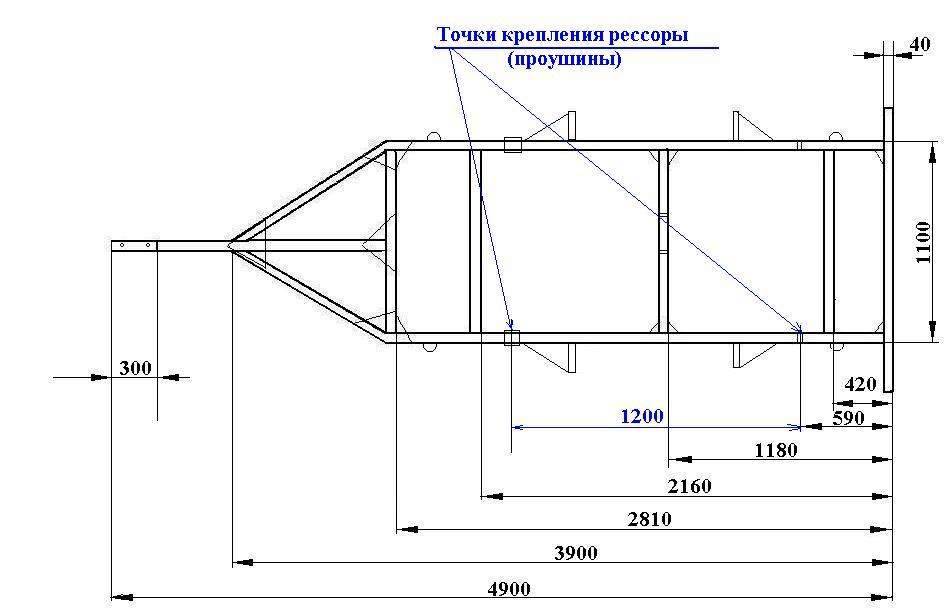

Чертеж лодочного прицепа

В начале статьи забыли сказать, что перед разработкой чертежей не забывайте о размерах вашей лодки. Делайте прицеп именно под свою лодку, опираясь на её габариты. Для прочности конструкции следует использовать сварочный метод, никаких заклепок. Чтобы перестраховаться, на стыках дополнительно приваривают косынки. После заготавливаем отверстия под болты М12 и выполняем соединение оси с сцепкой.

Перед началом её сборки, нужно выполнить следующее: проверить балансировку рамы, а также строгое соотношение оси прицепа к балке, расположенной по центру. Как правило, это делается одним старым проверенным способом. На оси выполняется монтаж колес и провидится пару тестовых заездов, предварительно соединив прицепное устройство к машине. Автомобиль с прицепом должен ехать ровно, без заносов.

После выполняется монтаж стояночной ножки и специального страховочного троса. Многие ещё приделывают «рулевое» колесо. С его помощью можно просто перекачивать прицеп, не затрачивая много усилий. Для производства опоры под лебедку понадобится труба 60×40×2.

Она также пригодится во время разработки опоры для крыльев и кильблоков. Для осуществления крепежа килевых роликов используют металлические полосы, толщина которых около 4 мм. Эти же полосы нарезают и сваривают. Перед окончательным монтажом роликов, нужно проверить легкость их хода. Они ни в коем случае не должны вращаться туго.

Ролики для прицепа лодки можно купить или же сделать самому. Для их заготовки понадобится полиуретан. На токарном станке изготовляют два килевых и боковые, в количестве 4-х штук. Осей для колесиков служат обычные болты М14.

Соответственно предварительно проделывают дыры в колесиках под эти болты. Форма держателей колесиков должна быть П-образной. После проверки всех сварных швов и крепежей, прицеп нужно обработать вещество от коррозии. Как только прицеп высохнет, его красят.

Кто не желает тратить время и силы, может переплатить и приобрести заводской прицеп. Изготовление и продажа прицепов для лодок осуществляется по всей России. Например, прицепы для лодок в Самаре имеют стоимость от 36 тыс. рублей.

Сейчас существует большое количество магазинов, в которых продаются прицепы для лодок. Тем более, что стоимость каждой может варьировать в различных пределах. Но если вы желаете сэкономить как можно больше средств, можно подобрать конструкцию от неизвестного производителя, либо сделать его своими руками.

На рынке присутствует множество изделий, характеризующихся высоким показателем прочности. Но делая самостоятельно, вы однозначно будете уверены в долговечности и качестве конструкции, так как сможете использовать трубы самые плотные, из высокопрочной стали.

Для соединения рекомендуем использовать современные технологии сварки.

Создавать прицеп с нуля самостоятельно может быть невыгодно:

Неправильный расчет приведет к трудностям в процессе использования судна.
Не сможете зарегистрировать в соответствующих органах, соответственно и использовать его у вас не получится.

Если решили браться за дело самостоятельно, рекомендуем тщательно изучить виды прицепов и какие подходят для определенных моделей лодок.

Например, если лодка из ПВХ или пластика, тогда подойдет стандартная бортовая модель прицепа. Для корпусных транспортных средств потребуется прицеп с большим кузовом.

Какие вообще бывают прицепы

Существует 2 типа приспособлений для перевозки ПВХ лодки:

Грузовые прицепы — это бытовые устройства, на которые можно закрепить средство и транспортировать его до места рыбалки. Недостатком таких конструкций является то, что для подъема лодки на прицеп нужны грузчики. Возникнут трудности при выгрузке средства. Вначале нужно будет переложить его на берег и только потом перенести в реку.
Прицепы для перевозки лодок — специальные конструкции, которые оснащены ложементами, представляющими собой две продольные трубы, которые используют для транспортировки катеров и лодок. С такого прицепа средство может сойти прямо в реку.

Лодочные конструкции бывают двух видов:

С плоским дном для перевозки плоских лодок.
С рамой — для транспортировки любых типов лодок, которые имеют киль. Такие прицепные конструкции могут менять размеры в зависимости от величины средства.

Рамные устройства бывают одноосными или двуосными:

Одноосные изделия дешевле, но на них труднее перевозить плавсредства, при поворотах таких транспортных средств могут возникнуть проблемы. Имея такой прицеп, необходимо в точности подбирать размер лодки.
Двуосный прицеп дороже, он лучше сбалансирован, более маневренный, обладает хорошей проходимостью. Грузоподъемность таких средств больше. На них можно перевозить плавсредства с мотором.

Лодочный прицеп своими руками

Самодельные лодочные прицепы используются наряду с промышленными образцами. Не смотря на большой выбор прицепов, люди часто прибегают к постройке лодочных прицепов своими руками. И дело здесь не всегда в цене. Человеку свойственно усовершенствовать свои приспособления, а модернизация заводского лодочного прицепа ведет все к той же перерегистрации в ГИБДД. К тому же, форма лодочного прицепа не всегда идеально соответствует форме Вашей лодки, что затрудняет ее погрузку и выгрузку.Самодельные лодочные прицепы распространены на территории нашей необъятной Родины еще и потому, что есть масса мест, где есть необходимость транспортировать свою лодку к водоему не по дорогам общего пользования и многие, попросту, не регистрируют свой самодельный лодочный прицеп. Изготовление лодочного прицепа своими руками требует некоторых теоретических знаний. Этот раздел сайта создан для того, чтобы помочь разобраться с тонкостями самостоятельной постройки лодочных прицепов. Кроме того, здесь представлены некоторые изобретения, которые Вы не встретите в серийных образцах. Приглашаем Вас посмотреть наработки других людей, которые самостоятельно сделали сами себе лодочный прицеп.

Колеса для лодки

Необходимость в колесах для лодки возникает у водномоторников когда требуется переместить судно по берегу на небольшие расстояния. Наибольшее распространение колеса приобрели среди пользователей моторных ПВХ надувных лодок. Приобретение специального лодочного прицепа для такого судна зачастую не обосновано, а переместить лодку одному человеку от места сборки к воде затруднительно. Существует масса вариантов способов крепления колес на лодку. У каждого из них есть свои преимущества и недостатки.

Чертеж лодочного прицепа №8

В рамках данной статьи рассматривается чертеж лодочного прицепа с плавающим креплением роликовых механизмов. Данная разработка позволяет загружать на прицеп лодки с разной конфигурацией днища.

ОСТ на лодочные прицепы

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети.

Чертеж лодочного прицепа №7

На рассматриваемых чертежах лодочного прицепа показывается вариант установки лестницы для захода на переднюю палубу лодки, находящейся на прицепе.

Чертеж лодочного прицепа №6

В статье рассматривается чертеж автоматического фиксатора для лодочного прицепа. При погрузке лодки на прицеп, приведенное устройство помогает зафиксировать лодку, удерживая ее за кольцо на форштевне.

Чертеж лодочного прицепа №5

В данной статье представлен чертеж лодочного прицепа с откидным водилом. Как правило, лодочные прицепы длинее лодок, которые на них перевозят, и, зачастую, случается так, что при хранении лодки в гараже, сама лодка вмещается по длине в гараж, а прицеп — нет.

Чертеж лодочного прицепа №4

На данном чертеже лодочного прицепа рассматривается вариант самостоятельного изготовления лодочного прицепа с регулируемой длиной под лодки различных размерений.

Чертеж лодочного прицепа №3

Чертежы лодочного прицепа в этой статье показывают механизм распределения веса лодки по раме прицепа. Кроме того обеспечивается возможность жесткой поддержки лодки любой конфигурации корпуса.

Чертеж лодочного прицепа №2

Приведенный чертеж лодочного прицепа показывает основную схему прицепа, построенного своими руками. Данный лодочный прицеп изготовлен из стальной трубы квадратного сечения.

Чертеж лодочного прицепа №1

Данный чертеж лодочного прицепа выполнен под изготовление прицепа для лодки своими руками. Размеры на чертеже указаны в дюймах. Для перевода в сантиметры необходимо умножить указанный на чертеже лодочного прицепа размер на 2,54. Данный чертеж лодочного прицепа представляет собой упрощенную конструкцию.

Технология сборки лодочного прицепа своими руками

Процесс сборки следует выполнять после проверки балансировки рамы, проверки центровки оси прицепного устройства по отношению к балке. Центровка влияет на устойчивость прицепа и свободное движение в дороге, без заносов. Чтобы изготовить самодельные лодочные прицепы требуется иметь необходимые инструменты и материалы:

металлическую профильную трубу 60×40, профиль 40×20 или 25мм.;
колёсная ось или рама с колёсами;
металл листовой;
швеллер до 12мм.;
готовые брызговики;
провода, поворотные фонари, отражатели;
ручную лебёдку;
опорную ножку (при необходимости);
пластик, защитные опорные блоки;
покрасочные средства.

Весь процесс сборки делится на этапы:

Производится сварка сплошным сварочным швом каркаса рамы, всей несущей конструкции и при угловых стыках применяются для жёсткости конструкции « косынки» в виде металлических пластин;
Производится установка колёсной оси и крепление с помощью болтовых соединений строго перпендикулярно несущей балке, можно при необходимости регулировать креплением точность балансировки и оси колёс;
Устанавливаются и проверяются колеса, свободный ход. Проверятся параллельность линии колёс;
Производится установка готового механизма фаркопа к раме прицепного устройства;
Закрепляется сварным сплошным швом стойка лебёдки, позволяющая перемещать лодку по каркасу прицепа. Ролик подгоняется под свободный ход лодки и нужный угол скольжения;
Устанавливаются и закрепляются сваркой сплошным швом стойки кильблоков, а так же ложементы. Предварительно выровняв, чтоб колёса равномерно распределяли и не давили одной стороной на обшивку лодки;
При необходимости, в случае ручного перемещения автоприцепа с лодкой монтируют рулевое колесо, позволяющее в ручном режиме выполнять поворот прицепного устройства в нужном направлении;
Производится установка опор с помощью сварки для опорной ножки прицепного устройства, для страховочного троса, для лебёди, для крыльев;
После сварки всех металлических соединений и креплений выполняется окраска наружных частей конструкции, предварительно зачистив сварочные швы и обезжирив корпус от коррозии и нанеся грунтовку;
Крылья устанавливаются на опоры с помощью болтовых креплений и проверяется надёжность крепления и свободный ход колёс;
В заключении устанавливается электропроводка, фонари, отражатели.

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

Определиться с наиболее подходящими размерами.
Подобрать требуемые материалы и инструменты.
Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

Длина всей конструкции.
Высота бортов.
Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

Длина не более 20 метров.
Ширина не более 2,2 метров.
Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

Листового металла, рекомендуемая толщина которого составляет 2 мм.
Металлическая труба, применяемая при сборке каркаса.
Швеллер, толщина которого составляет 12 мм.
Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
Фонари автомобильные с указателем поворотов.
Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
Опорная ножка с механизмом подъема.
Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

Молоток.
Измерительные приборы с маркером.
Электроды и наиболее подходящий сварочный аппарат.
Набор ключей.
Дрель и сверло.
Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Инструкция по изготовлению

Для того чтобы не допустить ошибок на момент проведения работы следует изначально разработать проект, который представлен сочетанием чертежей и основной технической информации.

Весь непосредственный процесс монтажа можно разделить на несколько этапов:

Для начала проводится сбор рамы, соединение отдельных элементов проводится при применении сварки, за счет чего достигается требуемая прочность.
Ось, которая требуется для установки колес, крепится к раме при помощи болтового соединения. Это делается для того, чтобы исключить вероятность потери прочности из-за вибрационной нагрузки.
Проводится установка крепежного элемента в зоне соединения оси и фаркопа. Мастера рекомендуют использовать исключительно готовые конструкции, так как они обеспечивают требуемый уровень надежности соединения.
Следующий этап заключается в монтаже колес. Подобная работа довольно проста в исполнении.

После проведения работы следует провести тестовый проезд трейлера, так как есть вероятность того, что потребуется балансировка. Для того чтобы исключить вероятность опрокидывания лодки на момент ее транспортировки проводится также установка опор.

Фиксаторы могут быть созданы при применении специальной трубы. Финишный этап заключается в зачистке поверхности, нанесении грунта и краски, за счет чего существенно продлевается эксплуатационный срок изделия.

О характеристиках и возможности изготовления прицепа под лодку

Иногда, сделать самостоятельно прицеп для лодки своими руками из имеющихся строительных и запасных частей считается единственным решением в сложившейся ситуации. Но прежде, чем приступить к выполнению такой задачи следует изучить все характеристики, чертежи и технологии.

Выполненная конструкция считается передвижным транспортным средством, на которое распространяется действие законов и постановлений ГИБДД, правила дорожного движения и должна быть безопасной при передвижении в составе с авто тягачом.

При решении вопросов, как сделать прицеп для лодки, следует:

Подготовить проект, чертежи лодочных прицепов в соответствии с требуемыми габаритными параметрами: высота не более 3,8 м с лодкой, ширина в пределах 2,2 м, длиной вместе с тягачом до 20 м;
Перед получением регистрации прицеп должен пройти освидетельствование безопасности и технической пригодности в специальной аттестационной организации. Требуется согласовать проект лодочный прицеп своими руками и чертежи с материалами для получения после изготовления заключения в виде свидетельства о пригодности к использованию;
После получения свидетельства о пригодности, пройти регистрацию в (ГИБДД) с получением технического талона и гос. номеров;
Для изготовления прицепа для лодки рекомендуется использовать сертифицируемую торсионную ось, а так же заводское сцепное устройство.

Лодки, выполненные по каркасному типу, отличаются от надувных по разным характеристикам. Последние имеют небольшие размеры и не высокую стоимость и целесообразно использовать перевозку такой лодки в самодельном прицепе. Такой прицеп можно будет подогнать по размерам под имеющуюся лодку.

При разработке необходимо учесть следующие параметры:

Нагрузка на прицеп большей частью распределяется на ось прицепа и немного на переднюю часть. При таком положении прицеп не будет задран к верху и можно безопасно транспортировать груз;
Вес должен быть сосредоточен по центру оси прицепа для равномерного распределения нагрузки на шаровых и ступицах;
Следует предусмотреть устройство съёмных упоров, направляющих, что обеспечит универсальность использования прицепа;
При монтаже прицепа применять надёжные элементы, обеспечивающие безопасность готовой конструкции.
