Рулевая консоль для лодки — обзор лучших моделей и советы по установке для разных видов лодок (100 фото и видео)

Какой консоли стоит отдать предпочтение?

Рулевая консоль предназначается для изменения направления движения плавсредства. Кроме этого, здесь могут располагаться приборы различного назначения, в том числе и приборы контроля работы мотора.

Все элементы крепятся на специальном шасси, к которому подведены все детали управления мотором. Здесь так же можно установить тахометр, вольтметр и триммер, контролирующий угол наклона подвесного мотора. Мало того, многие владельцы подобных конструкций устанавливают на них навигаторы и эхолоты. Можно встретить различные конструкции дистанционного управления в зависимости от конструкционных особенностей лодок ПВХ. Поскольку лодки отличаются габаритами, то и консоли имеют различные размеры.

Для выбора подходящего варианта нужно руководствоваться некоторыми рекомендациями:

Назначение маломерного судна:

• для рыбалки или охоты;
• для туризма.

Интенсивность эксплуатации и дальность передвижения.

Приобретая консоль, следует детально изучить ее технические характеристики. Например:

• в чем достоинство данной модели;
• ее материал изготовления;
• его габаритные размеры и технические возможности.

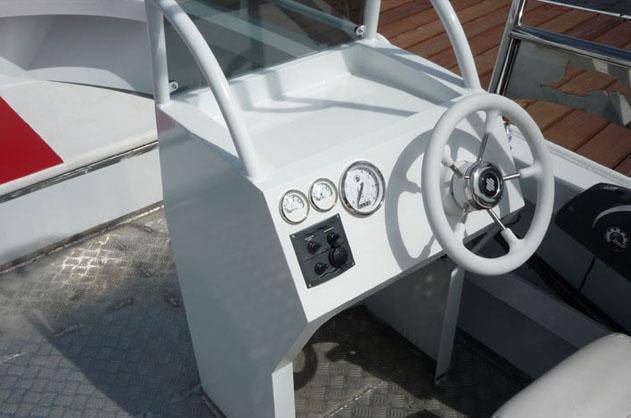

Обычная рулевая консоль

Обычное дистанционное управление для судов из ПВХ предусматривает такие устройства, как:

• рулевые тросики;
• удлинители румпеля;
• редуктор штурвала;
• реверсной машинки с газом.

Монтаж устройства дистанционного управления мотором осуществляют перед спуском моторной лодки на воду.

Как правило, в комплект дистанционного управления входит:

Подвесной мотор для лодки, способный управляться дистанционно.

Элементы управления работой двигателя, такие как:

• широкая или узкая рулевая консоль со всеми крепежными элементами;
• редуктор, подобранный под конкретный тип мотора и штурвала;
• штурвал;
• трос;
• тяга;
• элемент крепления тяги.

Как правило, основным устройством считается редуктор, который трансформирует вращательные движения штурвала в поступательные движения управляющего троса.

Существует 2 вида редукторов:

• для подвесных лодочных моторов, имеющих мощность до 55 л.с., с одинарной передачей;
• для двигателей мощнее 60-ти л.с., работающие по планетарному принципу.

Практически все конструкции имеют панель, изготовленную из водостойкой фанеры, пластика или из нержавейки. Гораздо реже можно встретить другие варианты исполнения.

Мини консоль для лодки ПВХ

Консоль не большого размера, в отличие от классической консоли, отлично подходит для установки на надувные лодки не больших габаритов.

К достоинствам мини конструкции следует отнести:

• Ее можно устанавливать на конструкции плавсредств любого размера.
• Не большой вес и легкость в монтаже.
• Крепится консоль к баллонам лодки посредством специальных переходников, которые имеются в комплекте мини консоли.
• Имеется возможность установки 2-3 дополнительных элементов, таких, как эхолот, тахометр и навигатор.

В мини конструкции используются стандартные редуктора:

• Редуктор G08, T67.
• Редуктор Т-71 FC, а также другие подобные редуктора.

Следует отметить, что выпускаются мини консоли и с левосторонним управлением.

Габариты мини консоли: длина – 750 мм, ширина – 920 мм и высота – 720 мм. Изготавливается устройство из белого или серого стеклопластика и имеет вес до 4-х килограммов. Стоит подобная конструкция от 7-ми до 12-ти тыс. рублей.

Рекомендуется устанавливать такой элемент, как рейлинг, который поможет уберечь конструкцию от поломки при наличии волнений на воде. Кроме этого, на этот элемент можно установить фары или другое оборудование, необходимое при эксплуатации.

Рулевая мини-консоль для лодки ПВХ

Основным отличием мини-консоли от стандартной являются её габариты. Она также подходит для малогабаритных плавательных средств, а основное её достоинство – малый размер. Такая консоль не занимает на плавсредстве лишнего места.Достоинства такой модели:

• консоль можно установить на различные лодки из ПВХ;
• небольшие размеры и вес, простота установки;
• устанавливается на баллон с помощью прикреплённых на него специальных переходников.

Характеристики и цены

• Размеры консоли: 480-490*510-520*430-460;
• Вес: 2,6-3 кг;
• Габариты упаковки: 525 * 540 * 470;
• Объём – 0,140 м2;
• Вес консоли в упаковке = 3,8-4,5 кг.

Цена такой консоли: от 7500 до 11750 рублей.

История возникновения

Впервые козинаки появились в Грузии. Там их делали из смеси меда и грецкого дробленого ореха. Козинаки из семечек подсолнуха появились гораздо позднее. В Грузии делали козинаки без сахара, сахарного сиропа и других добавок.

Готовили их так: мед кипятили, добавляли в него дробленый грецкий орех в большом количестве, разливали эту смесь и оставляли ее сушиться на солнце. По истечении нескольких дней сладости были готовы.

Позднее эту сладость стали делать из смеси мёда и подсолнечных семян, таковыми их стали делать на Украине. В других местностях также стали делать козинаки из других компонентов, например, козинак из кунжута обязан своим появлением Турции.

И всё же стоит заметить, что настоящий козинак делается без сахара. Именно таковым его делали в Грузии, Армении и других странах Востока. Там считалось, что козинаки — это признак достатка и богатства, поэтому эту сладость можно было встретить на разных празднествах, торжествах и свадьбах.

Топ лучших моделей

В рейтинг лучших систем рулевого управления входят:

• узкая и широкая консоль;
• стойка из нержавеющей стали;
• консоль, дополненная с сиденьем;
• компактная рулевая стойка, закрепляющаяся на баллонах;
• консоль «Спорт» с защитным стеклом;
• конструкция для надувных лодок из поливинилхлорида и моделей с жесткой структурой (РИБ).

Консоль палубная узкая производится из стеклопластика, отличается компактными габаритами, бюджетной стоимостью, прочностью. Изделие подходит для небольших плавсредств из ПВХ. В длину модель достигает 80 см, в высоту — 115 см, в ширину — 50 см. Конструкция снабжена ветровым стеклом. Доступен монтаж защитного поручня.

Рулевая консоль широкая со стеклом и палубным креплением производится из стеклопластика, оснащена защитным поручнем. Модель предназначена для плавсредств средних габаритов, оснащенных подвесными двигателями. В длину консоль достигает 0,9 см, в ширину — 0,6 м, в высоту — 1,1 м.

Стойка рулевая из нержавеющей стали «Компакт» является прочной, износостойкой конструкцией, предназначенной для дистанционного регулирования судна из ПВХ. Модель сконструирована из труб диаметром 20−25 мм. Изделие подходит для эксплуатации с редукторами G12, G10, T67. Правая сторона стойки отведена под машинку реверса и газа. В упаковку включены крепежные элементы (гайки, хомуты, трос).

Стойка для рулевого управления, сконструированная для крепления к 2 баллонам плавсредств из поливинилхлорида, выполнена из нержавеющей стали. Конструкция предназначена для работы с разными моделями редукторов. На стойке фиксируется контролер газа и реверса. На судне изделие закрепляется с помощью рыма, который фиксируется на конструкции. В комплект входят крепежные элементы и водостойкий клей.

Для компактных лодок оптимально использовать стойку, которая крепится на 1 баллон. Устройство эргономично, позволяет экономить пространство плавсредства. Модель универсальна, т.к. подходит для разных редукторов и регуляторов мощности двигателя. Комплект включает крепежные элементы (винты, трос). Модель отличается доступной ценой, небольшой массой, долговечностью.

Консоль из пластика, дополненная посадочным местом для водителя, компактна, эргономична, устойчива. Конструкция закрепляется на правом борте судна. В длину консоль достигает 0,5−0,6 м, в ширину — 0,6−0,65 м, высота составляет 0,48−0,56 м. Конструкция оснащена сиденьем высотой до 44−48 см, которое крепится к транцевой опоре, установленной на каркасе судна. Вес изделия составляет 5 кг. В комплект входят крепления, трос, инструкция.

Консоль-мини «Спорт» изготовлена из стеклопластика и дополнена защитным стеклом. Конструкция устойчива, надежна, рекомендована для плавсредств длиной более 390 см. Вес изделия составляет около 5,5 кг. Крепление опор осуществляется к баллону судна с помощью рымов и винтов. В длину консоль достигает 64 см, в ширину — 80 см, высота составляет 67 см.

Габариты консоли позволяют закреплять и использовать навигационные системы, эхолот, датчики, устройства контроля скорости. Конструкция предназначена для лодок с баллонами, в диаметре достигающими 42−60 см. Изделие укомплектовано ветровым стеклом, рымом, гайками, винтами для крепления на судне. Консоль подходит для разных моделей механических редукторов.

Комплекс для дистанционного управления лодок с мотором YAMAHA 9.9 отличается полной комплектацией. Конструкция долговечна, прочна, универсальна, т.к. предназначена также для управления навесными двигателями на 15 л.с. со схожими техническими характеристиками.

В комплект входят консоль из прозрачного пластика, редуктор Т-67, штурвал диаметром 325 мм, 2 троса марки М-58 длинной 3−6 м. Конструкция оснащена датчиками, переключателем ступеней передач (B-47 либо В-49), переходниками, реверсом и дроссельной заслонкой, рулевым рычагом, комплектом фитингов, гаек.

Как было раньше?

Поплавки из «бревен»

Какой рулевой консоли стоит отдать предпочтение

При оборудовании судна рулевым управлением учитываются:

• назначение плавсредства (рыбная ловля, отдых, охота, путешествия);
• длительность поездок, планируемые расстояния;
• влагостойкость материалов;
• габариты изделий.

Размеры консоли должны совпадать с габаритами судна и физическим параметрами водителя. Способ крепления изделия должен соответствовать модели плавсредства (учитывается конструкция кокпита).

Необходимо предусмотреть порядок снятия элемента для разборных лодок. Монолитные консоли подходят крупногабаритным неразборным плавсредствам. Специалисты рекомендуют приобретать консоли с небольшим весом для предотвращения чрезмерного расходования топлива.

Конструкции должны быть прочными, с надежными креплениями для безопасной эксплуатации. Разборные изделия должны легко собираться и складываться.

Какую рулевую консоль для лодки ПВХ купить?

Приспособление, которое выполняет функцию для изменения направления движения маломерного судна (лодки), а так же катеров дистанционно ─ рулевая консоль. На ней есть возможность установки приборов контроля, необходимые для управления работой двигателя.

Все нужное оборудование крепится на оригинальном шасси, к нему подводятся все системы управления мотором. Здесь могут располагаться: вольтметр и тахометр, а также триметр (прибор показывающий величину наклона подвесного мотора). Владельцы размещают на ней навигатор и эхолот. Существуют разные вариации дистанционного управления, которые подбираются по конструкционным особенностям  маломерных судов из ПВХ.

Выбирая нужный вариант, рекомендуется обратить внимание на следующие вопросы, это:

1. Вариант применения судна:

• рыболовство и охота;
• долговременные путешествия или водный отдых.

2. Как часто владельцем используется плавательное средство и какая протяженность маршрутов.

Перед покупкой надо изучить всю информацию о предлагаемых консолях, а именно:

• их виды, в чем отличие и преимущества;
• какой материал применяется в ее изготовлении;
• параметры рулевого изделия, его размеры.

На нее можно навесить дополнительные бардачки для нужных вещей, есть и быстро снимающиеся варианты дистанционного управления.

Обычная рулевая консоль

Обычное дистанционное управление для судов из ПВХ предусматривает устройства, это:

• удлинители румпеля;
• редуктор штурвала;
• рулевые тросики;
• реверсной машинки с газом.

Установку управления движением дистанционно владелец плавательного средства делает после приведения его в рабочий режим, непосредственно перед спуском на воду.

В обычное дистанционное управление входит:

1. Мотор лодки (ПЛМ), который может работать дистанционно.
2. Система управления движением, а именно:

• консоль рулевая (широкая или узкая), с наличием мест крепления штурвала и машинки реверса хода с газом;
• редуктор, он имеет много видов исполнений, подбирается под конкретную модель мотора и штурвала;
• штурвал;
• трос, который измеряется в футах;
• тяга;
• кронштейн для крепления тяги.

Редукторы делятся на два вида, это:

• для подвесных моторов до 55 лошадиных сил, у которых одинарная передача;
• для моторов от 60 лошадиных сил и выше, они изготавливаются планетарного вида.

Обычно панель дистанционного управления изготавливается из водостойкой фанеры или стеклопластика, а также из нержавейки (трубный вариант). Реже можно увидеть модели из других материалов.

Мини консоль для лодки ПВХ

Консоль мини отличается от обычной панели дистанционного управления, своими размерами, ее хорошо устанавливать на плавательные средства с небольшими габаритами.

Преимущества рулевой «мини», это:

• предусматривается установка на любой вид и размер судов из ПВХ;
• легкость в установке, вес управляющей движением конструкции;
• ставится конструкция на баллон лодки при помощи специальных переходников (наклеиваемые рымы), которые поставляются в комплекте с мини консолью;
• есть возможность установить дополнительно 2-3 прибора (навигатор, эхолот, вольтметр или тахометр).

Мини консоль использует в управлении стандартные редукторы, это:

• редуктор G08, T67;
• редуктор T-71FC, и другие аналогичные редуктора.

Мини панель дистанционного управления выпускается и с левосторонним применением машинки реверса и газа. Размеры «мини»: 750*920*720* миллиметров (длина, ширина, высота). Изготавливают изделие: стеклопластик, цвета: белый, серый. Весит консоль мини около 4 килограмм, стоимость от 7 тысяч рублей до 12 тысяч рублей.

Съемная рулевая консоль для лодки ПВХ

Съемная консоль мини для лодки ПВХ может устанавливаться как на левый баллон судна из ПВХ, так и на правый баллон, но чаще судоводители ставят правостороннюю модель изделия. Габариты съемной модели, это: 510*530*510 миллиметров (длина, ширина, высота), весом до 3 килограмм. Установка и снятие ее занимает несколько минут.

Съемная консоль из стеклопластика имеет характеристики:

• вес до 3 килограмм, легкость монтажа, компактность в транспортировке, нет увеличения расхода топлива из-за веса;
• рекомендуется для установки на маломерных плавательных надувных средствах, занимает мало места в кокпите;
• хорошо держит механические воздействия, не играет в процессе движения.

Рулевая консоль для лодки своими руками

Самодельное ДУ лодочным мотором. Консоль.

Watch this video on YouTube

Некоторые владельцы надувных лодок прибегают к самостоятельному изготовлению рулевой консоли. Это связано с тем, что заводские конструкции не соответствуют в полной мере желаемому комфорту при ее эксплуатации. Если укомплектовать плавсредство по желанию покупателя, то цена изделия может увеличиться в 2 раза.

Подобную конструкцию можно сделать самому, если учесть некоторые моменты:

• На рулевой консоли должен находиться руль (штурвал).
• Необходимо наличие таких приборов, как тахометр, вольтметр и эхолот.
• Обязательно присутствие сигнальных фонарей и звукового сигнала.

Ширина конструкции должна составлять 45 см. В ее основании устанавливается аккумулятор. Ноги управляющего плавсредством должны помещаться внутри конструкции. В связи с этим, все элементы конструкции не должны иметь острых краев. Основным материалом является водостойкая фанера, толщиной 12 мм.

Технология изготовления:

• Все элементы конструкции выпиливаются отдельно и собираются с помощью уголков для мебели.
• Все торцы деталей и соединения промазываются эпоксидным клеем.
• На лицевой панели следует предусмотреть место под редуктор.
• На панель выводятся все приборы и переключатели, а также трос аварийной остановки мотора.
• После всех подготовительных операций, конструкция шлифуется, покрывается стеклотканью и грунтуется.
• После этого, вся конструкция покрывается специальной водоотталкивающей краской.
• Конструкция крепится к пайолу лодки с помощью 5-ти надежных шурупов (винтов).

В дистанционное управление мотором входят следующие детали:

• Редуктор.
• Штурвал (руль).
• Машинка реверс-газ.
• Приборы контроля работы ПЛМ.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЛОДКОЙ ПВХ

Watch this video on YouTube

Перед изготовлением консоли необходимо приобрести все элементы и подгонять консоль именно под эти детали.

Как правило, габариты консоли зависят от габаритов лодки, что считается основным фактором комфорта. Второй фактор не менее важный и упирается в финансовые возможности владельца лодки ПВХ. От этого фактора зависит, насколько комфортно и эстетично можно усовершенствовать плавсредство, чтобы на нем можно было путешествовать с большим удовольствием.

21.04.2017

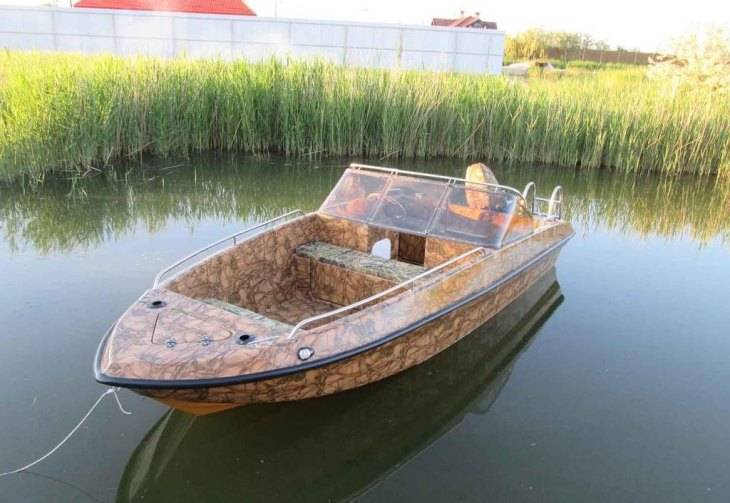

Преимущества лодок из пластика

Привлекательный внешний вид. При рассмотрении фото пластиковых лодок взор притягивает разнообразие цветов и обширный выбор моделей на любой вкус. Благодаря особым качествам используемого вещества, изделиям можно придать различные формы и любые изгибы.

Непотопляемость. Двухслойный корпус с воздушной прослойкой и герметичные отсеки обеспечивают конструкции непотопляемость, а пассажирам – безопасность. Даже в перевернутом состоянии она будет удерживаться на плаву и выдержит нескольких человек.

Аксессуары. Композитное судно можно легко укомплектовать подвесным мотором, якорем, дополнительными сиденьями, тентом.

Устойчивость днища к повреждениям. Пластик не поддается влиянию агрессивной среды. Ему не страшны коррозия и гниение.

Подводная часть плавательного средства не обрастает водорослями, ракушками, и прочими нежелательными подводными отложениями благодаря специальному защитному составу, который наносится на поверхность.

Удобная транспортировка. Достаточно легковесные суда несложно спустить в водоем и поднять на берег. Они удобны для перевоза легковым автомобилем даже без использования прицепа.

Простота хранения. Хранение в межнавигационный период не потребует специального укрытия. Судно можно оставить на берегу, предварительно убедившись в отсутствии воды на дне.

Установка рулевой консоли для лодки ПВХ

Установка конструкции дистанционного управления движением судна не составляет труда, но некоторые моменты необходимо прояснить, это:

• желательно устанавливать ее на середине лодки (берется длина плавательного средства, и делим пополам), это размещение уравновешивает реактивную силу гребного винта;
• всегда при установке учитывайте мощность ПЛМ;
• применяйте редуктор к двигателю соответствующей мощности: Т67 для мотора 60 лошадиных сил;
• для этой пары рекомендуется трос Т-09 ил М58;
• в этом случае диаметр штурвала не должен быть больше 400 миллиметров.

Если подвесной мотор в диапазоне 60-110 «лошадей», специалисты рекомендуют применить редуктор Т71. Он не нуждается в специфической наладке, изготовлен из сплава алюминия и дюраля, прочный к механическим воздействиям.

Редуктор Т85 устанавливается на рулевой конструкции, мотор которых до 160 «лошадей», параметры:

• ход 220 миллиметров;
• штурвал делает три оборота до блокировки;
• передает усилие до 350 килограмм;
• допустимый min. изгиб троса 200 миллиметров, трос М66.

Лучшие виды рулевой консоли для лодок ПВХ

По мнению покупателей, для надувных лодок наиболее подходят следующие виды систем дистанционного управления:

Палубная консоль, узкая

• Габаритные размеры: 80*50*115 ( длина, ширина, высота);
• Материал изготовления: стеклопластик;
• Цвет: белый, серый.

Достоинства: малые габариты и масса, средняя стоимость.

Недостатки: не самый прочный материал изготовления.

Модель с палубным креплением и стеклом, широкая

• Габаритные размеры: 90*60*110 ( длина, ширина, высота );
• Материал изготовления: стеклопластик;
• Цвет: белый, серый;
• Стекло ветрового щитка;
• Защитный поручень.

Достоинства: ветровой щиток и поручень создают более комфортные условия эксплуатации судна.

Недостатки: некоторая сложность в транспортировке.

Рулевая консоль из нержавейки, КОМПАКТ

Изготавливается из нержавеющей трубы диаметром 2,5 см. Селектор реверса и газа устанавливается только справа по ходу движения.

Достоинства: простота, легкость, малые габариты и вес, прочность материала изготовления, быстрая установка – съем.

Недостатки: открытость узлов установленных деталей.

Рулевая консоль малая

Изготавливается из нержавеющей стали. На лодку устанавливается на две стороны одновременно с помощью гнезд, приклеивающихся к баллонам лодки. Клей идет в комплекте.

Достоинства: простота, легкость, малые габариты и вес, прочность материала изготовления, быстрая установка – съем, небольшая цена, экономит свободное пространство на судне.

Недостатки: открытость узлов установленных деталей.

Рулевая мини-консоль

• Стойка монтируется как слева, так и справа по ходу движения плавсредства.
• Габаритные размеры: 53*54*47 ( длина, ширина, высота);
• Материал изготовления: стеклопластик;
• Цвет: белый, серый.

Достоинства: малый вес – 2,8 кг; хороший дизайн, хорошая эргономичность.

Недостатки: высокая стоимость.

Пластиковая модель с сиденьем

• Устанавливается только с правой стороны.
• Габаритные размеры: 65*48*56;
• Высота сиденья: 44-48 см;
• Вес: 65 кг.

Достоинства: отличный дизайн, большая приборная панель, удобство управления.

Недостатки: высокая цена, большой вес.

При покупке систем дистанционного управления следует тщательно проверить комплектность и прочитать руководство по сборке и эксплуатации..

Тканевая основа

Факторов, влияющих на качество тканевой основы, существует великое множество, но оптимально совместить их влияние довольно сложно. Традиционно учитываются два главных параметра, а именно тип нити и плотность полотна.

Большинство тканей изготавливаются из синтетического волокна, основой которого выступают полиэстер или же полиамид (нейлон).

Эти материалы отличаются хорошей прочностью, имеют доступную цену и стойки к процессам гниения. Полиэстеровой ткани характерна высокая жёсткость, ткань из полиамида же отличается гибкостью и большим сопротивлением возможному разрыву.
