Лодочный электромотор своими руками

Как сделать простейший двигатель внутреннего сгорания?

Устройство ДВС изучается в школе старшеклассниками. Поэтому даже подросток сможет сделать простейший двигатель внутреннего сгорания своими руками. Для его изготовления нужно взять:

  • Проволоку.
  • Лист картона.
  • Клей.
  • Моторчик.
  • Несколько шестерен.
  • Батарейку 9V.

Порядок изготовления:

  1. Сначала из картона следует вырезать круг, который будет играть роль коленчатого вала.
  2. Далее из картона для изготовления шатуна нужно вырезать прямоугольник размером 15х8 см, сложить его вдвое и затем — еще на 90˚. На его концах делаются отверстия.
  3. Далее из картонного листа изготовляется поршень с отверстиями для поршневых пальцев.
  4. Размер поршневых пальцев должен соответствовать размеру отверстия в поршне.
  5. Поршень закрепляется пальцем на шатуне, а его проволокой нужно прикрепить к коленвалу.
  6. В соответствии с размером поршня следует свернуть из картона цилиндр, а в соответствии с размером коленчатого вала — коробочку для самого коленвала.
  1. Далее следует взять шестерёнки и моторчик и собрать механизм вращения коленчатого вала таким образом, чтобы моторчик мог проворачивать коленчатый вал с поршнем и шатуном.
  2. Механизм вращения крепится к коленчатому валу, и он помещается в изготовленную коробочку. При этом вращающий механизм следует прикрепить к стенке коробочки.
  3. Далее в цилиндре размещается поршень и цилиндр склеивается с коробочкой.
  4. Теперь с помощью двух проводов (+ и —) моторчик соединяется с батарейкой, в результате чего поршень приходит в движение.

Как сделать маленький двигатель внутреннего сгорания из подручных средств?

Из следующего примера вы узнаете, как можно сделать двигатель внутреннего сгорания в домашней мастерской, не используя при этом станки и сложное оборудование.

  1. Для создания данного приспособления следует взять плунжерную пару, которую можно извлечь из топливного насоса трактора.
  1. Для изготовления цилиндра от плунжерной втулки была отрезана с помощью машинки утолщенная часть шлефа. Далее требуется прорезать отверстия для выхлопного и перепускного окон, а сверху припаять 2 гайки М6 для свечей зажигания. Поршень же вырезается из плунжера.
  1. Для изготовления картера используется жесть. Также к нему нужно припаять подшипники. Чтобы создать дополнительную прочность, следует взять ткань, пропитать её эпоксидной смолой и покрыть ею картер.
  1. Коленвал собран из толстой шайбы с двумя отверстиями. Одно отверстие, в которое нужно запрессовать вал, сделано в центре шайбы. Во второе отверстие, расположенное с краю, запрессовывается шпилька с одетым на неё шатуном.
  2. Катушка зажигания собирается по следующей схеме:
  1. Также можно использовать катушку от автомобиля или мотоцикла. Схема её подключения выглядит следующим образом:
  1. Свечу зажигания также можно изготовить самостоятельно, сделав для этого сквозное отверстие в болте М6. Для изготовления изолятора можно использовать стеклянную трубочку из-под термометра и приклеить её с помощью эпоксидной смолы. Трубочка также обёрнута в бумагу, пропитанную эпоксидной смолой.

Детали на двигателе расположены согласно следующему чертежу:

Схема впускного клапана:

Схема карбюратора:

Схематический вид самого карбюратора:

Как работает этот ДВС, можно посмотреть в следующем видео:

Элементы фидерной оснастки для ужения белого амура

Как ловить белого амура на фидер? Во-первых, нужно четко понимать, что деликатные и тонкие снасти на белого амура не производят впечатления. Он их рвет. Поэтому рыбаки используют мощные и грубоватые оснастки. Удилище применяется хеви или экстрахеви, с медленным строем. То есть, палка достаточно дубовая, но зато хорошо и далеко стреляет. Катушка – мощная с объемом шпули от 5000 до 7000. Желательно с байтраннером. Берите карповую и не ошибетесь.

На катушку наматывается леска диаметром 0,35 мм. Можно использовать и плетню. Главное, чтобы она при выматывании не делала узлов.

Отдельно стоит сказать о фидерной оснастке. Белый амур на фидер в местах его высокой концентрации клюет с той же регулярностью, что карп и лещ. Лучше использовать простейший монтаж – патерностер. Вяжется он на основной леске, чтобы минимизировать вероятность обрывов. Нюанс заключается в том, что в саму кормушку вставляется кусочек пенопласта в виде шайбы или квадрата (в зависимости от формы кормушки). Такая кормушка будет всплывать и корм будет вымываться по всему горизонту. Такая хитрость часто привлекает амура и провоцирует его на уверенные поклевки. В этой детали и есть основное достоинство фидера.

Используют и традиционные кормушки без пенопласта. Просто всегда нужно иметь в голове несколько вариантов, и использовать их на рыбалке. Не работает один, используем второй, третий и т.д.

Как ловить белого амура на фидер без подсака? Это возможно только в том случае, если берег очень пологий. В других случаях обрыв вам обеспечен. Поэтому лучше использовать подсаку с длинной ручкой и большой головой.

Ловля белого амура ведется с использованием поводков длиной от 20 см до 80 см. Такой разброс получается из-за использования пенопласта. Если на крючок насадить пенопластовый шарик, то он подымет насадку на расстояние, равное длине поводка. Она будет парить в толще воды и амур рано или поздно наткнется не на нее и захочет оценить вкус.

Мотор, сделанный с использованием триммера

Прежде чем начать делать самодельный мотор для лодки необходимо определиться с выбором основы, из которой будет взят двигатель и прочие важные для сборки детали. В данном случае будет использоваться триммер. Помимо этого варианта существует еще множество, в которых используется все, даже обыкновенный шуруповерт.

Однако газонокосилка выигрывает по многим параметрам, а конструкция ее двигателя наиболее близка к конструкции покупного лодочного мотора. Это доказывают чертежи, которые многие мастера сравнивали, перед тем как делать выбор, что брать за основу самодельного двигателя для лодки. И так рассмотрим:

  •  Двигатель, который сэкономит огромное количество топлива (так как газонокосилка часто используется). Более того, он может быть четырехтактным, как и на обычных моторных лодках. Однако это бывает очень редко и в основном он двухтактный
  •  Во всех ручных бензиновых косилках используется пластиковый и полупрозрачный бак, позволяющий постоянно следить за количеством топлива в нем
  •  Внутренняя часть конструкции предрасполагает к тому, что ее можно легко переделать под лодочный мотор, не сильно напрягаясь

Основной сложностью при переделке триммера является то, что двигатель косилки не всегда сможет осилить передвижения по воде. Связано это, прежде всего с разной технологией работы каждого из двигателей.

На бензиновой косилке он имеет большое количество оборотов из-за малого крутящего момента. Для лодочного же нужна абсолютно противоположное. Однако это легко исправляется. Но для этого обязательно необходимы инструменты (они имеются у каждого) и чертежи.

Основной перечень инструментов необходимых для работ:

  •  Сам триммер – основа будущего мотора лодки. Так как чаще всего самодельный мотор делается для резиновой лодки, имеющий небольшой вес и размер, мощность триммера может быть небольшой – около 0,8 кВт. Даже такая небольшая мощность сможет обеспечить среднюю человеческую скорость 5-7 км в час. Однако если мотор делается для более тяжелой и массивной лодки, следует выбирать косилки с более высокой мощностью
  • Материал, который идеально подойдет для изготовления винта (это можно сделать в домашних условиях), чаще всего им выступает дюралюминий толщиной около 2 мм
  • Тиски или любой другой инструмент, позволяющий закреплять объекты (в данном случае мотор на лодку)
  • Аппарат для сварки металла (любой, но лучше полуавтоматический)

Как увеличить улов рыбы?

Сегодня существует множество способов для того, чтобы увеличить улов. Один из интересных вариантов – активатор клева . Он привлекает рыбу с дальних расстояний и стимулирует ее аппетит с помощью феромонов, входящих в состав и влияющих на поведение особей. Феромоны – это природные биологически активные вещества, которые выделяют живые организмы, в том числе и рыбы.

Действительно ли это все работает? Как не купить кота в мешке? Читайте подробности в нашем обзоре.

Внимание, только СЕГОДНЯ!

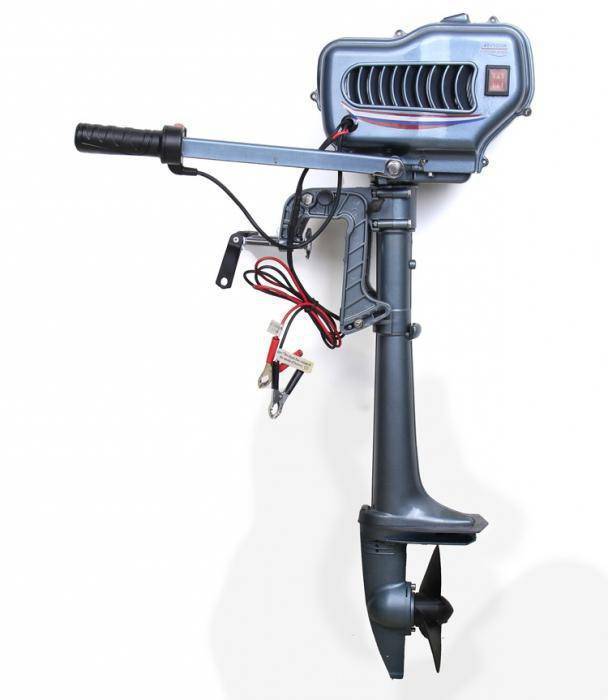

Отечественной промышленностью уже выпускается подвесной электромотор с питанием от автомобильного аккумулятора – «Снеток», предназначенный для использования на закрытых водоемах, но самодеятельные конструкторы продолжают разработки собственных двигателей. Причем по некоторым техническим и потребительским качествам эти моторы превосходят промышленный образец – они, как правило, легче, имеют встроенный редуктор (что увеличивает к. п. д. гребного винта), являются многоцелевыми: вместо гребного винта можно установить центробежный водяной насос или патрон от электродрели.

Предлагаем вниманию читателей описание подвесных электромоторов свердловчан Г. П. Карташева и Е. Г. Французова.

Принцип действия ДВС

На сегодняшний день существуют разные виды двигателей, но для моделизма чаще всего используются:

  • Поршневые двигатели дизельного типа.
  • Двигатели, зажигаемые путём накала или искры.

Дизельные двигатели отличаются от искровых или калильных тем, что в первых возгорание горючего происходит при сильном сжатии газа в процессе движения поршня в цилиндре. А последние два типа двигателей требуют для возгорания уже сжатой смеси дополнительной энергии, для чего необходимо заранее нагреть калильную свечу или произвести искровой разряд.

Поршневые двигатели могут быть только двухтактными. Двигатели, которые зажигаются путём накала или искры, бывают и двухтактные, и четырехтактные.

Двухтактные двигатели осуществляют любой рабочий процесс в два такта, выполняемые за 1 оборот коленвала.

В первом такте осуществляется «всасывание-сжатие»: когда коленчатый вал вращается, поршень перемещается снизу вверх. В процессе его движения топливная смесь всасывается через золотник в картер, и в то же время в цилиндре сжимается предыдущая порция горючего.

Перед тем как завершается первый такт, в цилиндре воспламеняется горючая смесь, в результате чего значительно увеличивается давление в камере сгорания, которое способствует движению поршня вверх и вниз.

Во втором такте — «рабочем ходе-продувке» сгорающее топливо расширяется, что способствует развитию механической мощности, а свежая порция топлива, засосанная в цилиндр во время первого такта, сжимается.

После того, как поршень проходит около половины пути вниз, газы, образованные во время сгорания топлива, выталкиваются из цилиндра через специально открывающееся окно. А после того, как открывается перепускное окно, сжатое в картере горючее поступает в цилиндр, и тем самым вытесняет из него оставшиеся отработанные газы, то есть, происходит продувка.

Водометный двигатель для лодки ПВХ

Сборка самодельного мотора для лодки ПВХ ничуть не сложнее, чем для других типов лодок, а наоборот, несколько проще. Это связано с тем, что для этого подойдут любые подвесные моторы, мощностью от 15-ти до 20-ти лошадей. К тому же, приобрести подобные лодочные моторы не проблематично, а надежность их довольно высокая

Следует обратить внимание и на широкий ассортимент подобной продукции, что позволяет выбрать подходящий вариант

При этом, следует уделить внимание моделям с наименьшим весом, что особенно важно. В связи с этим, следует отдать предпочтение импортным образцам, хотя подобные лодочные моторы выпускаются и отечественным производителем. При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные

К тому же, они отличаются более бесшумной и экономной работой

При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные. К тому же, они отличаются более бесшумной и экономной работой.

Для постройки водометного двигателя для лодки ПВХ следует приобрести такие составляющие:

  • Подвесной лодочный мотор.
  • Специальный редуктор.
  • Специальный фланец.
  • Ступицу.
  • Сварочный аппарат.
  • Развертку водосборника.
  • Чертеж двигателя.
  • Штуцеры.
  • Водостойкий клей.

Технология превращения обычного лодочного мотора в водометный двигатель такая же, как и при изготовлении водомета для обычной лодки.

Водомет на пвх


Watch this video on YouTube

Подготовительные процедуры

Это очень важный этап в создании водомета для лодки ПВХ, поскольку от правильных действий будут зависеть его эксплуатационные возможности. При этом, нужно учесть такой момент, как наличие специального инструмента, а также наличие материалов, отвечающим заявленным техническим характеристикам.

Как правило, подобные работы не считаются особо трудными и с ними может справиться практически любой владелец лодки, если проявит желание.

Процесс изготовления

Как правило, входная часть патрубка должна быть в 1,5 раза больше по диаметру, чем сам водовод. При переходе очень мелких участков, глубиной 0,1-0,15 метра, возможны редкие толчки, что указывает на недостаточное количество воды, поступающее в водомет. Именно в этот момент он может забиться. Это связано с тем, что на особо мелких участках патрубок может захватить ил или песок, с наличием других предметов. Чтобы этого не случилось, необходимо предусмотреть входной фильтр.

Чтобы конструкция нормально работала, желательно ее изготовить по чертежам. Найти их не составит большого труда, тем более при наличии Интернета. Хотя возможны варианты с недоработанными чертежами. То есть возможны такие чертежи, по которым водометы не изготавливались и их работоспособность не проверялась. Подобные работы требуют специального инструмента и специальных навыков работы с материалами и инструментами.

Водомет для лодки ПВХ работает в обычном переходном режиме, способном вывести лодку на глиссирование, при скорости 13-17 км/час. Коэффициент полезного действия (КПД) подобных конструкций составляет не меньше 50%, что вполне приемлемо и чем не может похвастаться классический тип лодочного мотора.

Защита двигателя

Чтобы сделать защиту лодочного мотора своими руками необходимо из 3-миллиметровой дюралевой полоски на деревянной круглой чурке (диаметр немного больше винта, а ширина – 12 см) выгнуть кольцо, загибая края таким образом, чтобы они при прижимании к антикавплите удерживали насадку как можно параллельнее винтовой оси.

Далее, просверливается плита под болты и крепится насадка в форме кольца, внутри располагают винт. Шайбами-подкладками под болты осуществляется регулировка установки насадки.

Завершающая сборка

Для того чтобы можно было произвести запуск, осталось только лишь все собрать в правильном порядке. Возьмите намотанную катушку и убедитесь что концы находятся на одной линии, сделать это можно с помощью линейки.

Если все в порядке, то можно установить катушку в колечки булавок и немного стукнуть по катушке для придания вращения.

Постарайтесь сделать плавный пуск электродвигателя, в противном случае можно погнуть проволоку и тогда вращаться наш самодельный моторчик не будет.

Если вы все правильно изготовили, то она будет долгое время вращаться, а именно до тех пор, пока не разрядится батарейка. Все, наш простейший электродвигатель готов!

Из чего состоит самодельный мотор

Самодельный лодочный мотор может быть изготовлен из разнообразных материалов

При этом важно знать, как он именно устроен. Отличным помощником в изучении его конструкции является старый механизм

Стандартный лодочный мотор состоит из:

  1. двигателя;
  2. коромысла;
  3. струбцина;
  4. фиксаторов;
  5. специальной головки.

Каждый из перечисленных элементов мотора выполняет свою роль. Так, струбцина закрепляет мотор на борту, а коромысло принимает участие в работе клапанов мотора. Ниже представлены варианты изготовления разных лодочных моторов в домашних условиях.

Любые электромоторы, изготовленные дома или на производстве, работают за счет электрического двигателя. При создании домашнего лодочного мотора своими руками, двигателем можно выбрать двигатель шуроповерта или аккумуляторной дрели.

Изготовление двигателя из шуруповерта

Хорошие самодельные моторы для лодок получаются на основе аккумуляторных шуруповертов. Оптимально выглядит применение прибора, у которого напряжение батареи составляет 12В. К такому электромотору можно будет подключить автомобильный аккумулятор с емкостью 45-55 А*ч. Доработка будет состоять из нескольких этапов.

Подъемный механизм

Гребной винт электромотора для лодки, сделанной своими руками, должен перемещаться не только в горизонтальной плоскости, но иметь определенный предел погружения и подниматься полностью из воды. Самой простой конструкцией будет система струбцин, к которой монтируется двигатель. Она жестко крепится к транцу при помощи стальной рамки и пластины. Струбцины оснащаются кольцами, через которые пройдет трубка. Внутри будет проходить вал из стальной проволоки или прутка. Для обеспечения легкого скольжения внутри трубки запрессовываются подходящие по габаритным размерам подшипники.

Редуктор и гребной винт

Шуруповерт способен развивать большие обороты, что требуется при сверлении. Самодельный электромотор для лодки не нуждается в таких больших оборотах, поэтому для их уменьшения устанавливается редуктор. Наиболее подходящим вариантом становится присоединение редуктора от болгарки. В патроне шуруповерта достаточно зажать верхнюю часть вала, чтобы обеспечить надежное соединение.

Роль гребного винта может сыграть крыльчатка от автомобильной помпы или кулера компьютера. Но такой электродвигатель, сделанный своими руками, не сможет обеспечить лодке необходимую скорость. Сделать пропеллер можно из куска нержавейки толщиной 2,5-3,0 мм.

  1. Для начала необходимо вырезать квадратную заготовку размером 30х30 см.
  2. В центре размечается квадрат с длиной стороны в 5 см. Через углы проводятся диагональные линии. По ним будет проходить пропил до маленького квадрата.
  3. Каждый лепесток следует округлить и повернуть вдоль оси на 30 градусов.
  4. В центральной части делается отверстие для крепления к редуктору.
  5. Остается все надежно соединить и испытать полученный лодочный электромотор своими руками.

Мотор из триммера

Самодельные лодочные моторы из триммера собираются довольно просто. В первую очередь специалисты советуют снять ручку. Заменить ее необходимо на шток

Далее важно сделать поддон для двигателя. В данном случае можно использовать даже чугунную плиту

Двигатель на нее необходимо крепить очень аккуратно. Топливный насос для системы можно использовать обычный. Однако распределительный вал целесообразнее подбирать прочный, в противном случае больших нагрузок он не выдержит. Дейдвуд в данном случае крепится только после фиксации верхней шестерни.

При желании на лодочные моторы (самодельные) можно установить термостат. Струбцина монтируется после закрепления дейдвуда. Чтобы редуктор двигателя не болтался, многие специалисты советуют использовать специальную резиновую прокладку. Винты у модели необходимо закрепить на вертикальном вале.

Как собрать двигатель самостоятельно

Самоделки пользуются огромным спросом на любом форуме электриков, поэтому давайте рассмотрим, как можно собрать дома магнитный двигатель-генератор. Приспособление, которое мы предлагаем сконструировать, состоит из 3 соединенных между собой валов, они скреплены таким образом, что вал в центре повернут прямо к двум боковым. К середине центрального вала прикреплен диск из люцита диаметров четыре дюйма, толщиной в половину дюйма. Внешние валы также оснащены дисками диаметром два дюйма. На них расположены небольшие магниты, восемь штук на большом диске и по четыре на маленьких.


Фото – Магнитный двигатель на подвеске

Ось, на которых расположены отдельные магниты, находится в параллельной валам плоскости. Они установлены таким образом, что концы проходят возле колес с проблеском в минуту. Если эти колеса двигать рукой, то концы магнитной оси будут синхронизироваться. Для ускорения рекомендуется установить алюминиевый брусок в основание системы так, чтобы его конец немного касался магнитных деталей. После таких манипуляций, конструкция должна начать вращаться со скоростью пол оборота в одну секунду.

Приводы установлены специальным образом, при помощи которого валы вращаются аналогично друг другу. Естественно, если воздействовать на систему сторонним предметом, к примеру, пальцем, то она остановится. Этот вечный магнитный двигатель изобрел Бауман, но ему не удалось получить патент, т.к. на тот момент устройство отнесли к разряду непатентуемых ВД.

Для разработки современного варианта такого двигателя многое сделали Черняев и Емельянчиков.


Фото – Принцип работы магнита

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

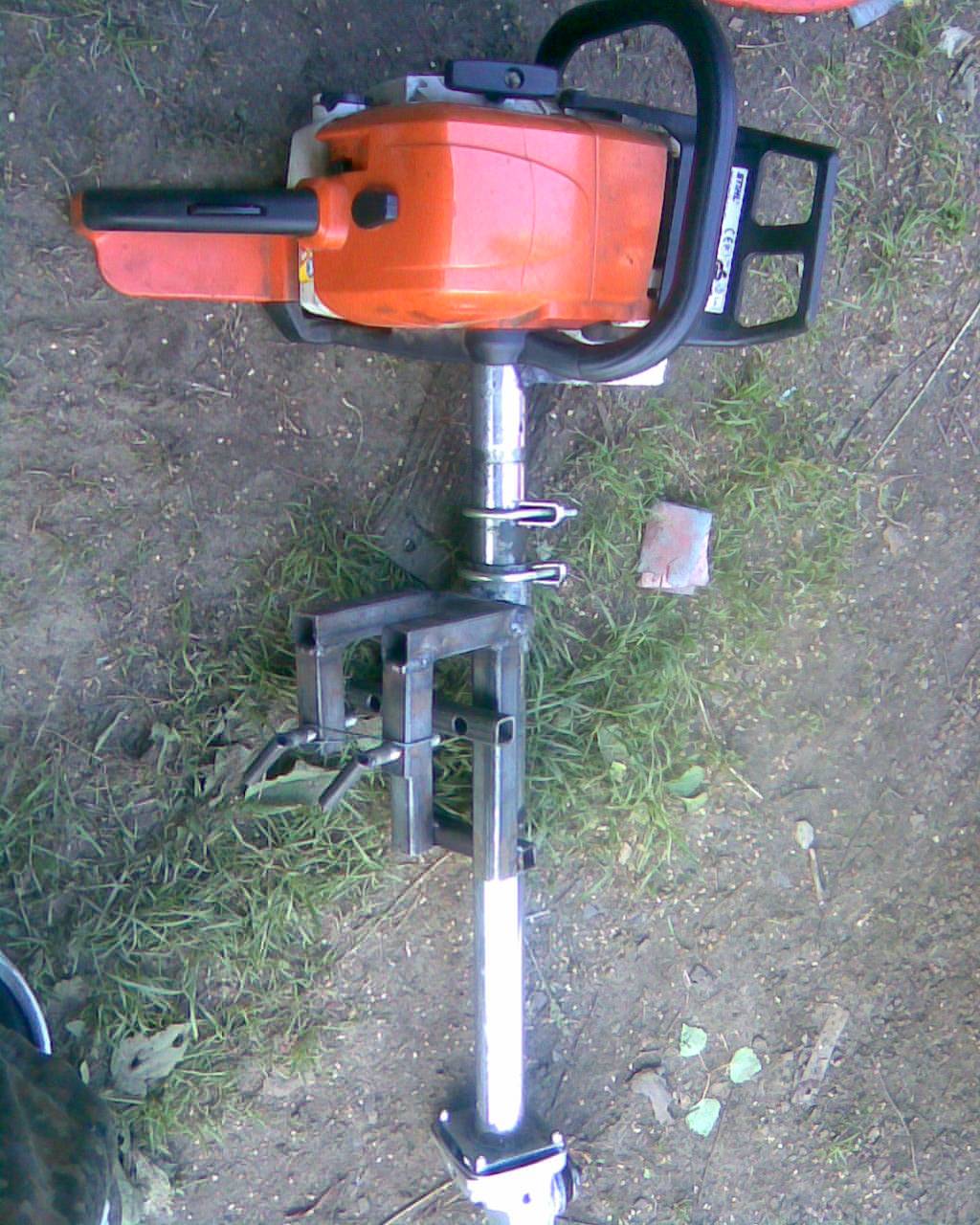

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

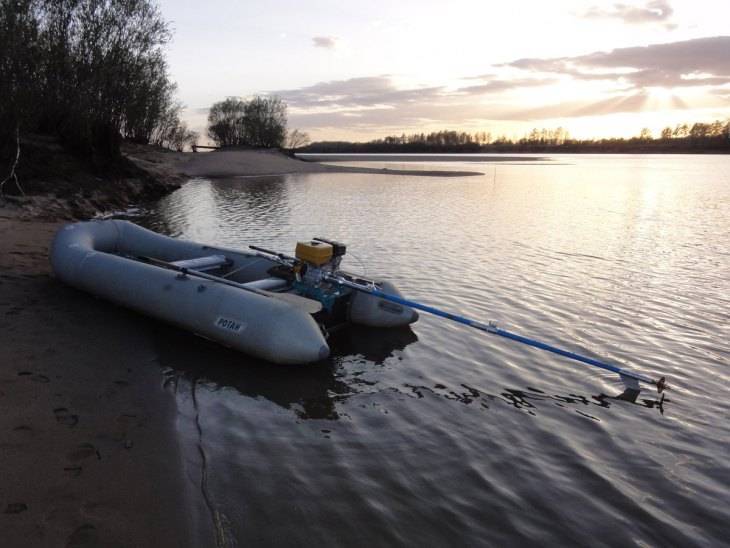

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Заключение

Если внимательно вникнуть в тему, то сделать своими руками водомет для лодки – это не проблема, что и делают многие владельцы плавсредств. Опыт показывает, что при наличии всех необходимых деталей и инструментов, собрать работающий водометный двигатель возможно за 2-3 часа.

Естественно, что многие занимаются изготовлением не от хорошей жизни, так как приходится постоянно, на чем-то экономить. Чтобы купить готовый водометный двигатель и установить его на свою лодку, то придется выложить большую сумму денег. Но это еще не факт, что он будет работать эффективно и надежно, тем более, если это модель отечественного производителя.

Применение водомета позволяет экономить средства и бензин, поскольку он эффективнее обычного лодочного мотора. Кроме этого, водометный движитель более безопасный в любом случае, как для окружающих, так и для эксплуатирующих ее.
