Как сделать коптильню горячего копчения своими руками

Изготовление

Существует два варианта горизонтальных коптилен: переносные и стационарные.

Первый вид – компактный прибор, который можно брать с собой при выезде на природу.

Второй вариант – массивен, имеет большие габариты и изготовляется под мангал.

Коль у нас идет речь о владельцах загородных участков остановимся на втором варианте – как изготовить лучшую коптильню горячего копчения туннельного типа.

Перед началом работы необходимо подготовить следующие материалы:

• мангал;
• топку (выкопать в земле или выложить из кирпичей);
• петли, ручки и уголки;
• трубу;
• решетку и поддон;
• ножницы по металлу и сварочный аппарат;
• металлический лист.

Подготовив все необходимое, можно приступать к сборке.

Заключительные соображения

При постройке домашней коптильни отталкивайтесь от ваших нужд. Если вы планируете готовить часто и много, выбирайте вариант подороже и побольше, на него уйдёт много времени, но зато вы получите уникальное сооружение, которое нельзя купить в магазинах. Домашний вариант устройства намного практичнее, чем готовое приспособление.

Не забывайте, что при строительстве необходим определённый навык, иначе у вас возникнет множество трудностей и незапланированных затрат, так как придётся часто менять повреждённый материал.

Но при правильном подходе к работе вы сможете избежать неисправностей и сэкономите на цене материала, при этом сохранив его качество.

Виды устройств

Размеры коптилен для горячего копчения находятся в широком диапазоне: начиная от небольших, которые можно взять с собой, заканчивая крупными моделями.

Выбор материала также обширен – от кирпича, оставшегося после стройки, до найденного на огороде ведра. Работать устройство может от просто рассыпанной щепы или опилок, а также от специального устройства – дымогенератора. Нагревание происходит от костра, но, в принципе, можно приспособить даже газовый или же электрический нагреватель.

В зависимости от устройства коптильня может применяться на даче, во дворе перед домом или даже в обычной квартире. Вне зависимости от выбора, любой аппарат прост в изготовлении. Если необходимо, всегда можно сделать чертежи. Коптилку горячего копчения своими руками может сделать каждый – это не сложно, необходимо лишь желание.

Пошаговая инструкция изготовления коптильни

Было решено сделать конструкцию из полосы металла. Предварительно она была очищена от ржавчины.

Иллюстрация	Описание действия
	Высота короба будет 280 мм, длина — 520 мм, а ширина — 310 мм. Толщина металла — 1,5-2 мм

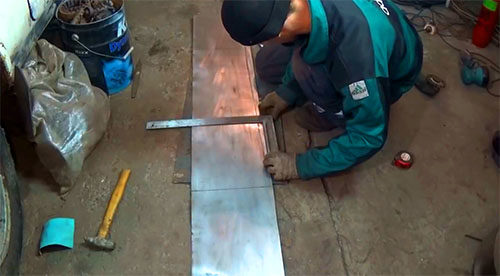

	Размечаем металл в соответствии с размерами конструкции
	Проверяемся при помощи металлического угольника

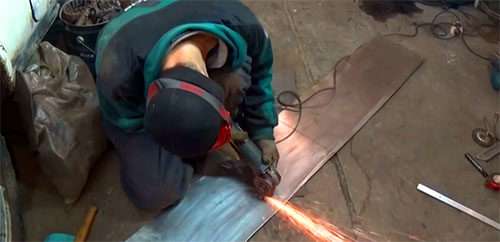

	При помощи турбинки и диска по намеченным линиям делаем неглубокие пропилы
	По сделанным пропилам сгибаем полосу металла

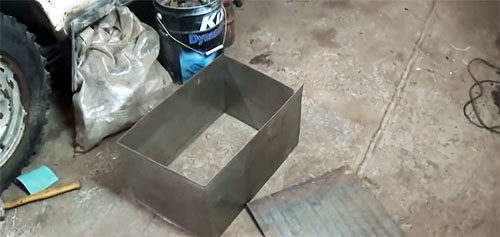

	Получаем вот такой короб

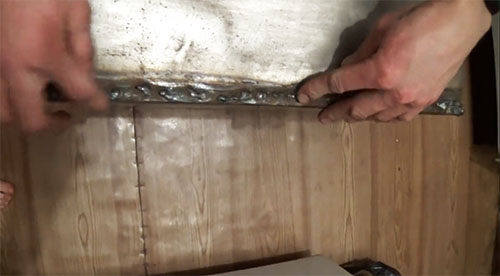

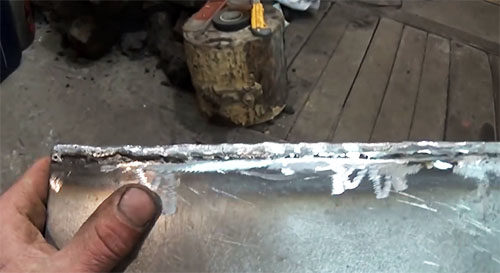

	Место соединения провариваем

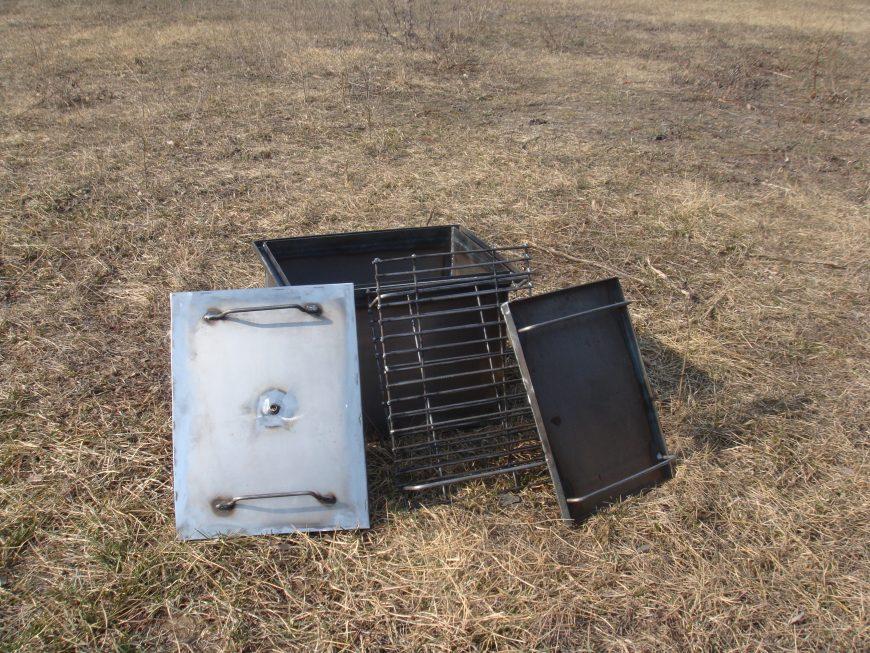

	Также вырезаем три куска металла. Два — 540×333 мм (для днища и жиросборника). Один кусок – размером чуть побольше (подбираем опытным путём) для крышки
	Из листов металла для днища и жиросборника делаем поддоны с бортиками по 10 мм. Дно коптильни провариваем снаружи
	В верхней части устройства по периметру привариваем металлический уголок. Так мы создаём жёлоб гидрозатвора

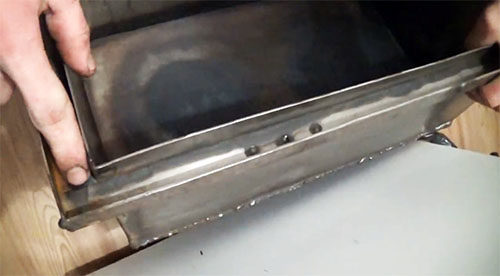

	Ставим в конструкцию жиросборник, к которому снизу приварены 4 отрезка металлического уголка, играющие роль ножек, и подставки под решётку, сделанные из электродов диаметром 6 мм
	На фото можно увидеть нижнюю решётку из электродов
	Таким же образом делается и верхняя решётка для продуктов
	Крышка коптильни сделана с небольшим изгибом, чтобы конденсат стекал в гидрозатвор. Также в неё вварен патрубок для отвода дыма

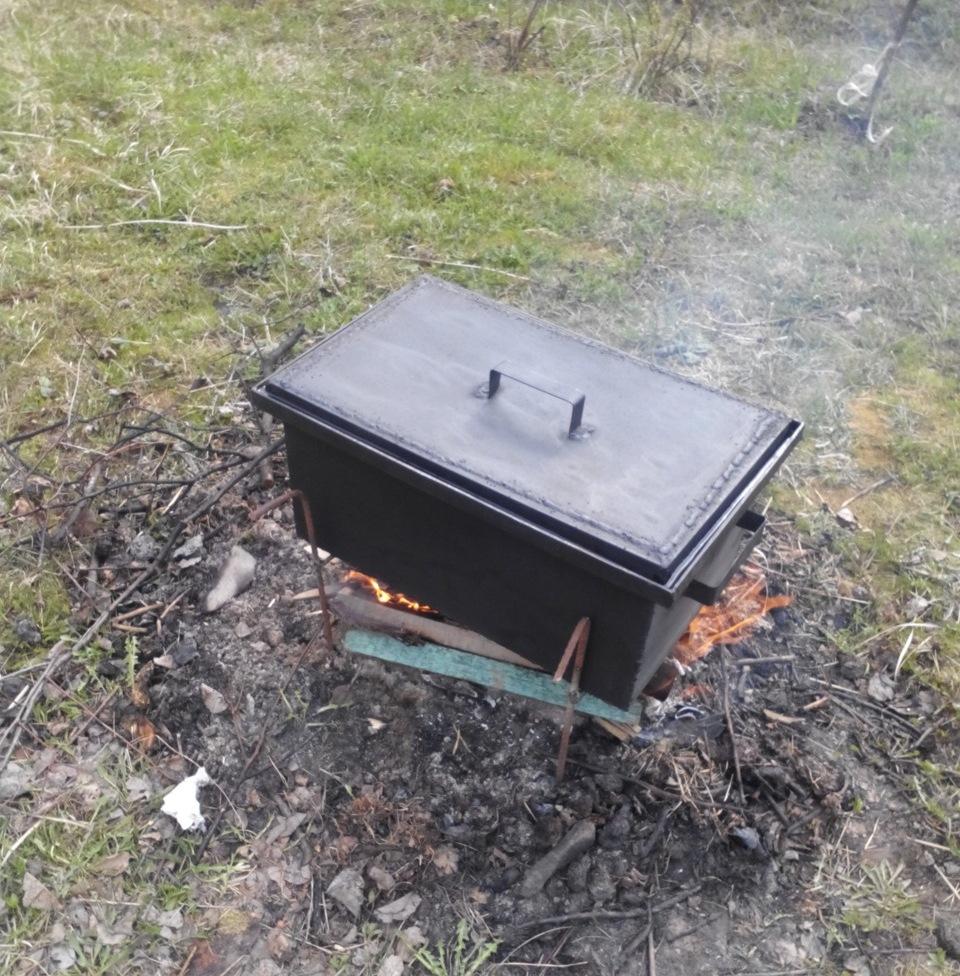

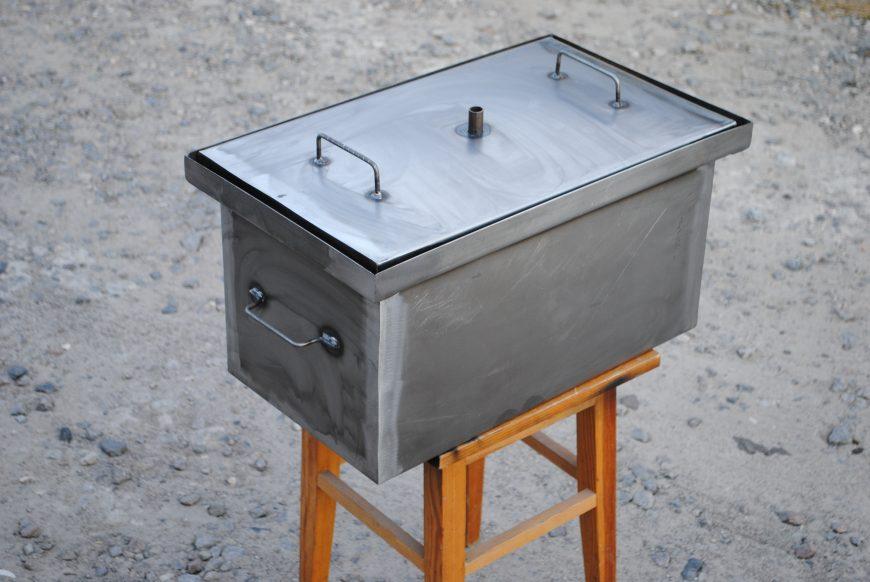

	В результате, получилась вот такая коптильня, которой можно пользоваться как в квартире, так и на природе

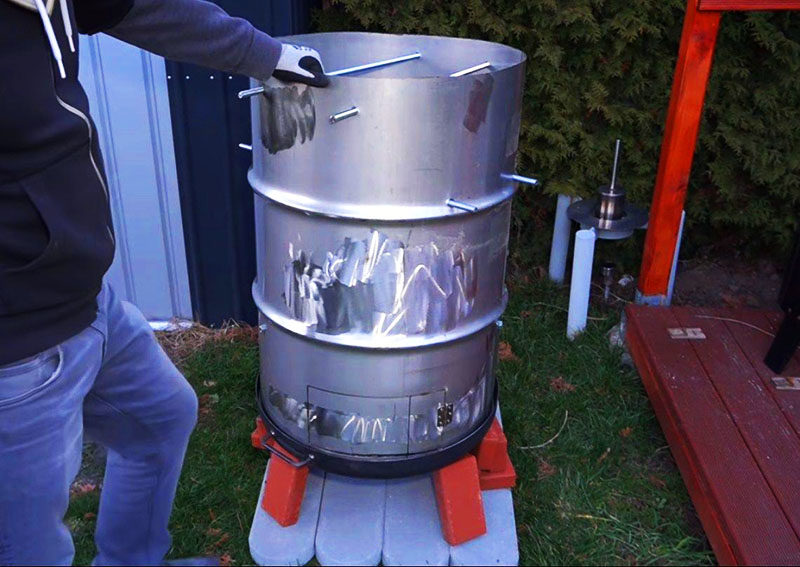

Бочка в качестве коптильни

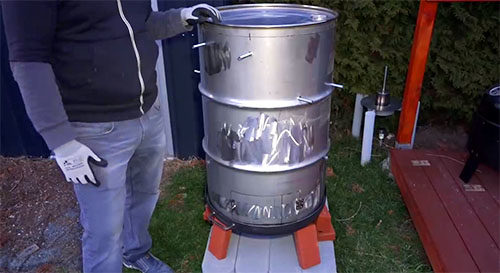

Более простой вариант АГК — коптильня из металлической бочки. Конечно, такая конструкция не столь компактна, как предыдущий вариант, но зато она более вместительная и отлично подойдёт для дачного участка.

ФОТО: usamodelkina.ruНа изготовление такой коптильни понадобиться 2-3 часа свободного времени

Материалы, инструменты и чертежи

Итак, чтобы сделать своими руками АГК нам понадобится:

• металлическая ёмкость объёмом 200 л;
• болгарка;
• электродрель;
• дверная петля;
• металлический прут;
• готовый металлический поддон;
• кирпич или тротуарная плитка.

ФОТО: media2.24aul.ruСтарая металлическая бочка найдётся в любом хозяйстве

Для изготовления можно взять старую или новую ёмкость объёмом 200 л

Иллюстрация	Описание действия
	Берём металлическую бочку (при необходимости, зачищаем её)
	Вырезаем дно по внутренней стороне обода. Получившийся круг будет служить защитой опилок от жира
	Также обрезаем верх по контуру, отступив от края 50-70 мм

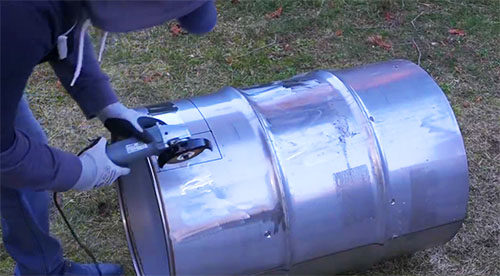

	В нижней части, размечаем дверцу поддувала и вырезаем её при помощи турбинки
	Дверцу крепим к корпусу коптильни при помощи саморезов и петли
	Далее, отступив от дна треть высоты бочки, размечаем и просверливаем 3 отверстия диаметром 8-10 мм
	В отверстия вставляем болты и закрепляем их гайками. Это будут упоры для жиросборника
	В центре жиросборника сверлим отверстие, вставляем болт и фиксируем гайкой. Вставляем круг внутрь корпуса коптильни
	Размечаем в верхней части корпуса 8 отверстий и нарезаем 4 прута нужной длины

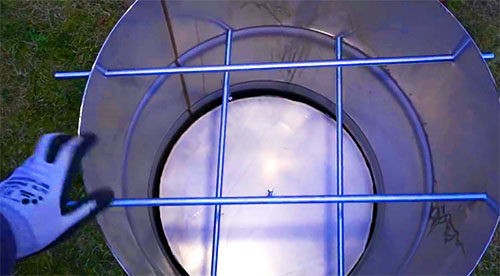

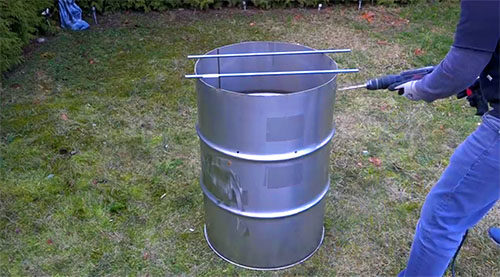

	Вставляем прутья в отверстия, как показано на фото. На них будут размещены крючки для подвешивания обрабатываемых продуктов

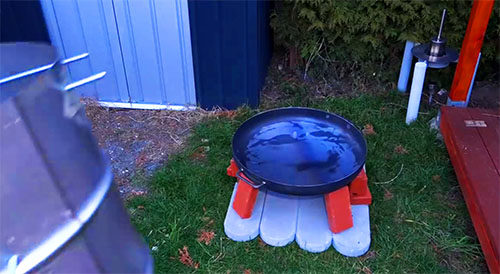

	Чтобы не копать яму для дров, выкладываем площадку из кирпича или тротуарной плитки. Устанавливаем готовый казан подходящего размера (можно сделать поддон самостоятельно или, как в нашем случае, купить)
	Устанавливаем коптильню на поддон и приступаем к копчению сала, птицы, мяса и т.д.

Более подробную инструкцию можно посмотреть на видео:

Watch this video on YouTube

Преимущества домашней коптилки

Сейчас речь не о гастрономических вкусовых качествах приготовляемых блюд. Готовить можно рыбу, дичь, птицу, мясо, овощи, ягоды. Универсальность – не единственное достоинство домашнего коптильного короба или стационарной установки.

Перечень преимуществ включает:

1. Себестоимость. Цена разнится в соответствии с потребностями кулинара. Если нет необходимости готовить на большую семью или компанию, подойдет портативная модель. Ее стоимость минимальна. В любом случае покупать обойдется дороже.
2. Быстрота приготовления. Здесь все определяет выбор продуктов. Естественно, если взять тушу поросенка или теленка, то коптиться она будет целый день. Но небольшая рыбка, кусочки сала, окорочка, циплята готовятся максимум за полчаса с учетом розжига.
3. Удобство. Немного «набив руку», вы сможете отвлечься от готовки, и уделять время друзьям, собравшимся за столом. Процесс готовки пройдет без личного участия, и качество продуктов от этого не пострадает. Мыть коптилку также несложно.
4. Быстрота монтажа. Большинство из перечисленных выше модификаций изготавливаются за пару часов. Поэтому, если пикник назначен назавтра, сегодня еще не поздно взяться за инструмент и сделать коптильню своими руками вместе с решетками.

Кстати, копчение – отличный способ заготовить продукты. Консервировать не придется, тем более, не нужно использовать консерванты. Окуривание убивает микробы и бактерии, а результат – еда, которая не портится долгое время. Причем помимо перечисленных продуктов можно готовить колбасу. Приготовьте фарш, начините, закоптите. Теперь она будет лежать в холодильнике сколько угодно. Но с учетом аппетитного запаха и отличного вкуса, долго все таки она храниться не будет.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости. Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче

Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

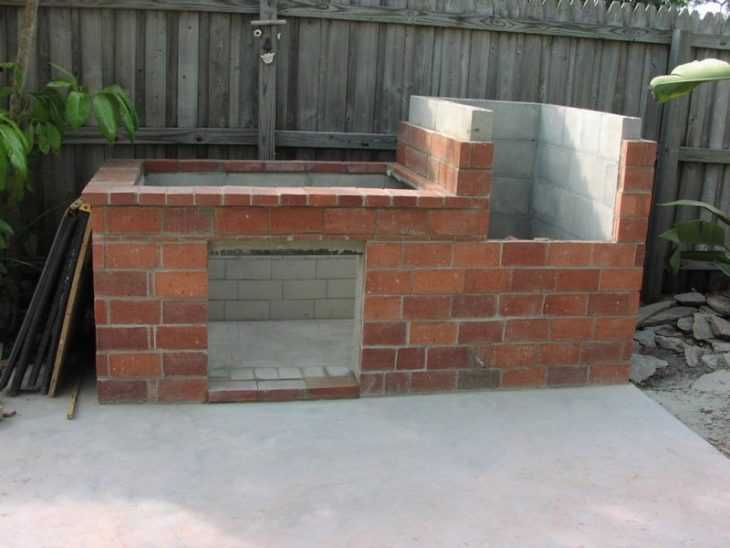

Капитальная коптильня из кирпича

Для основательного обустройства установки в частном доме строится коптильня из кирпича, размещение и размеры которой владелец участка подбирает исходя из собственных пожеланий.

Однако кроме времени и усилий придется потратить также материальные средства, но внешний вид, работоспособность и удобство эксплуатации окупят вложения с лихвой.

Инструкция по монтажу:

• из углубления под фундамент отводим линию с прокладкой трубы для дымохода на дистанцию полтора метра до камеры сжигания;
• обустраиваем бетонный фундамент в глубину на 40 сантиметров;
• строим кирпичную топку, проверяем ее герметичность, присоединяем к трубе;
• обкладываем стены кирпичом;
• для постройки необходимо изготовить крышку.

Производство коптильни собственными силами достижимая цель для мужчин, которые любят копчености и не готовы за них переплачивать.

Времени на создание такого агрегата потребуется не много, период эксплуатации достаточно велик, а полученное удовольствие от собственноручно приготовленной еды, покроет ваши усилия сто крат.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

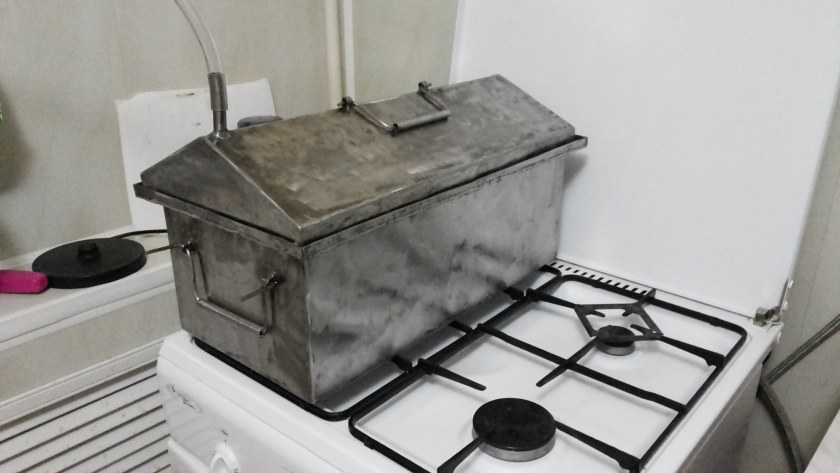

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Первое горячее копчение в коптильне своими руками

Здесь вроде все понятно. Но лучше разобрать все же данный процесс, чтобы первый блин не пошел комом. Кстати, у нас он таки комом и пошел, поскольку огонь быстро разгорелся и наше сало горячего копчения в коптильне сделалось копченным сухариком. А 90% продукта смешалось с пеплом. Поэтому следите за процессом, хотя бы первые несколько раз. И так, первая эксплуатация походной коптильни:

1. Заполните конструкцию древесными опилками или стружками слоем до 7 см.
2. Крупные, плотные продукты разместите на нижних держателях, помельче на верхних.
3. Закройте коптильню крышкой и положите на нее гнет.
4. Установите конструкцию на очаг горения (угли), в качестве подставки используйте камни. Для удобства коптильню можно оборудовать регулируемыми ножками.
5. Через 30-60 минут продукты можно доставать.

Вначале копчения температура должна быть низкой. За этот период продукты пропитываются дымом и обезвоживаются. Далее, чтобы обработать их от бактерий, температуру повышают, усиливая огонь.

Следите, чтобы внутри коптильни было достаточно дыма. Для проверки необходимо периодически открывать крышку коптильни, но стараться, чтобы чистый воздух не воспламенил коптильную смесь (иначе продукты могут подгореть).

Коптильня горячего вида обработки

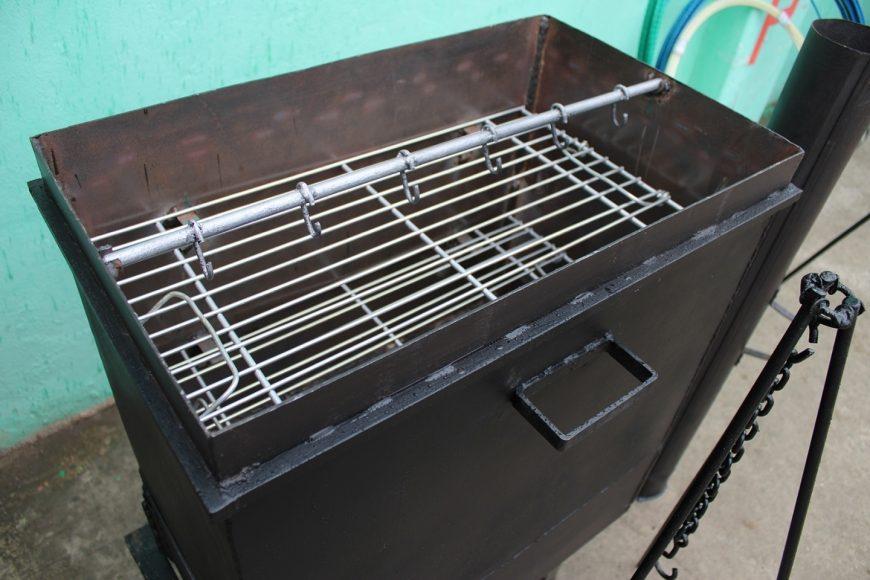

Один из распространенных вариантов — изделие из металлических деталей. Чертежи коптилки горячего копчения своими руками помогут собрать аккуратное и удобное устройство. Для успешной работы подойдет металл 2 мм толщиной, болгарка, аппарат для сварки, металлические прутки в качестве арматуры и измерительные инструменты. Далее нужно следовать инструкции:

• Из четырех металлических частей нужного размера сварить короб.
• Тщательно проварить швы изнутри, затем присоединить дно.
• Для изготовления крышки потребуются четыре полосы металла чуть превышающие размер короба. Они привариваются по периметру к листу для крышки, чтобы эта часть конструкции плотно надевалась.
• На последнем этапе нужно вставить внутри стержни для емкости сбора жира и решетчатые полочки для мясных кусков.

Чертежи помогут выбрать удобные размеры, а более точные ответы на вопрос, как сварить коптильню горячего копчения своими руками, помогут видео- и фотопримеры.

Виды коптилен горячего копчения

Для копчения горячим способом существуют следующие виды коптилен:

• из нержавейки;
• из холодильника;
• из ведра;
• из кирпича;
• из бочки;
• с гидрозатвором;
• из газового баллона;
• мангал с коптильней.

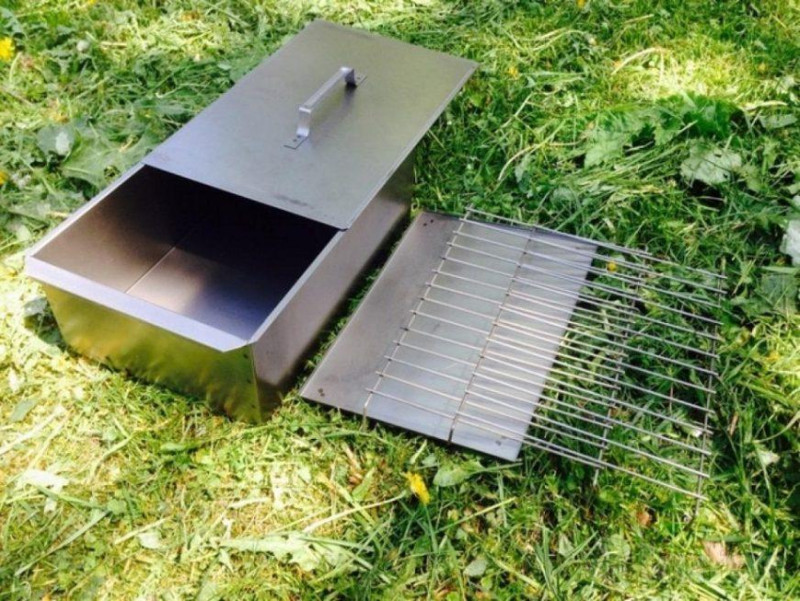

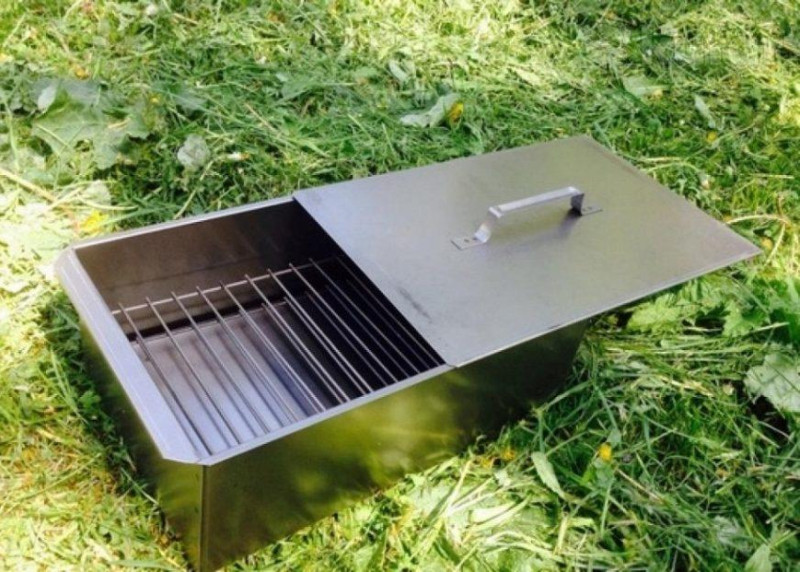

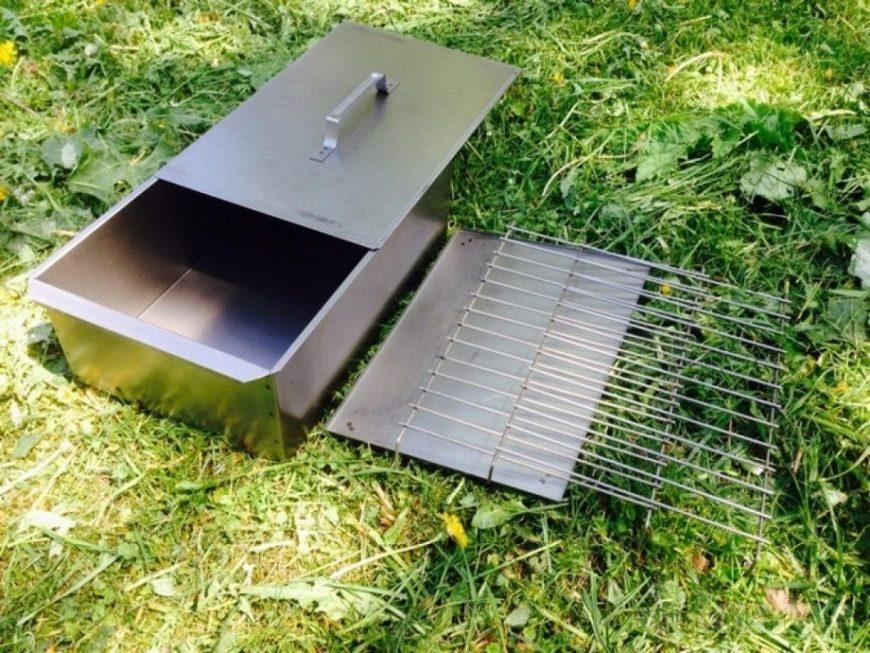

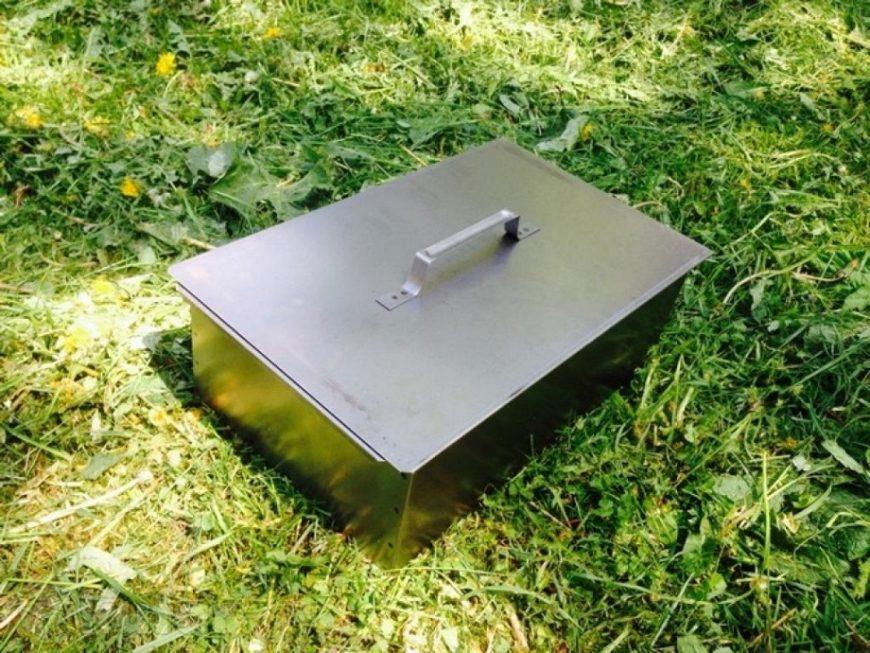

Из нержавейки

Для ее изготовления используют листы из нержавеющей стали. Их сваривают в виде чемодана. Внутри приваривают два – три уголка с каждой стороны для укладки на них решеток. Снизу такой чемодан остается открытым, а сверху нужно сделать крышку, которая закроет устройство герметически. На решетки укладывается мясо или рыба, коптильня закрывается крышкой и ставится на огонь.

Коптильня из нержавеющей стали

Из холодильника

У кого на участке есть старый холодильник. Может сделать из него коптилку для горячего копчения. Для этого убираются все внутренности и приваривается три пары уголков – две сверху и одну снизу. Две верхние нужны для укладки на них решеток, а нижняя – для глубоко поддона, в который будет собираться жир в процессе работы. В верхней части холодильника необходимо проделать небольшое отверстие для выхода дыма. Внизу холодильника нужно установить электрическую плиту, а сверху нее поддон с опилками. Включив плиту, опилки начнут тлеть и выделять много дыма, который превратить сырой продукт в копченый. Для того. Чтобы закоптить мясо в таком устройстве, достаточно 2 часов.

Коптильня сделанная из холодильника

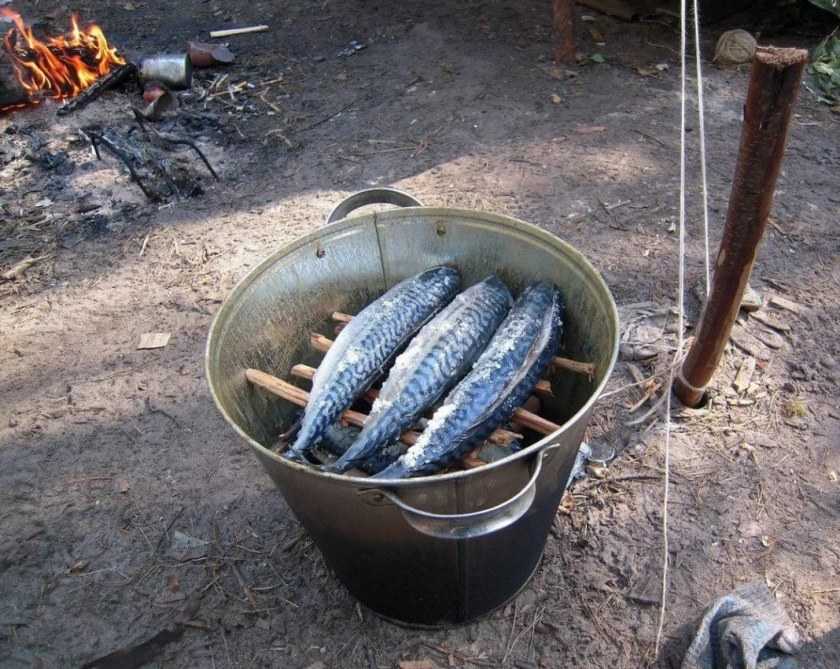

Из ведра

Коптильня для горячего копчения – самый простой тип приспособления для копчения продуктов. Устройство ее очень простое – берется ведро из нержавеющей стали, на его дно укладываются опилки или стружки слоем 2-3 см. В средней и в верхней части ведра укладывают решетки с сырым продуктом. Сверху ведро закрывается крышкой и ставиться на огонь. Коптить в ведре достаточно 15 минут, а потом можно пробовать готовую продукцию, но сначала конструкцию необходимо охладить во избежания ожогов.

Коптильня из ведра

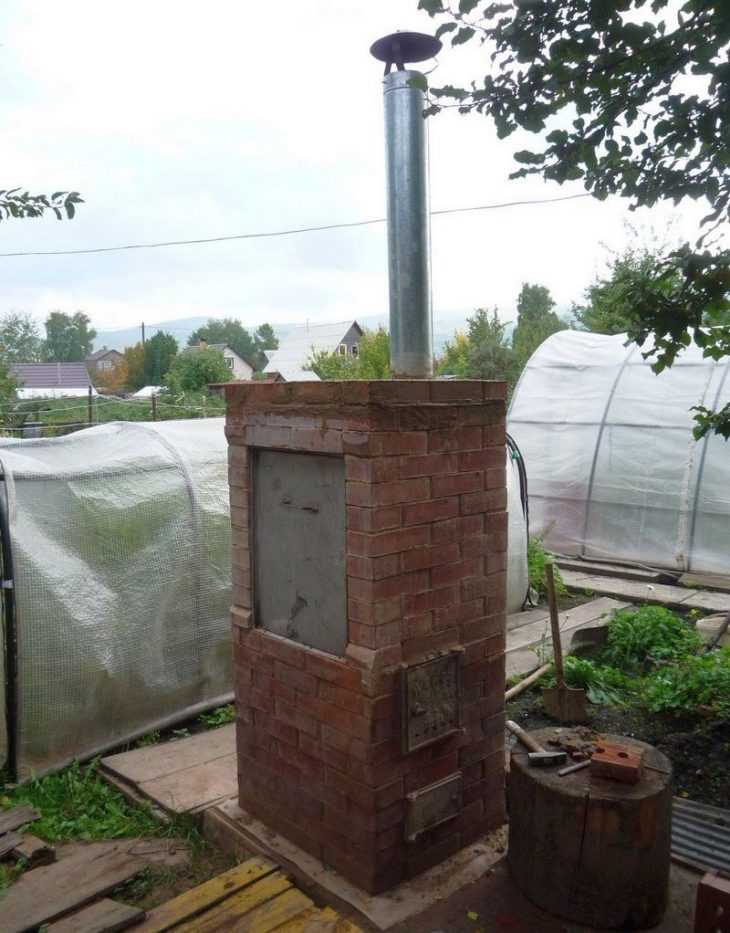

Из кирпича

Коптильня горячего копчения из кирпича относится к коптильням стационарным. Возводиться она в любом месте вашего участка. Основное требование для изготовления коптильни горячего копчения своими руками — рассчитать длину рукава для поступления дыма в средину конструкции. Для разжигания такой коптильни можно приспособить печку-буржуйку.

Коптильня из кирпича

Из бочки

Коптильня горячего копчения – самый простой вид агрегатов для копчения рыбы и мяса. Из бочки следует удалить дно и верхнюю часть, установить на двух уровнях решетку и внизу поддон для жира. Бочку необходимо ставят непосредственно на огонь можно коптить горячим способом.

Коптильня из металлической бочки

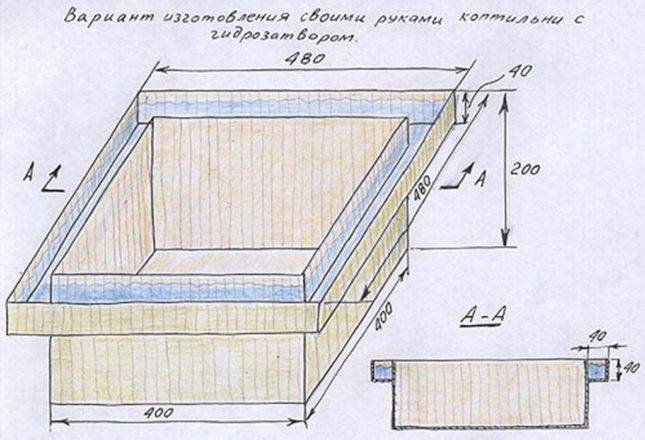

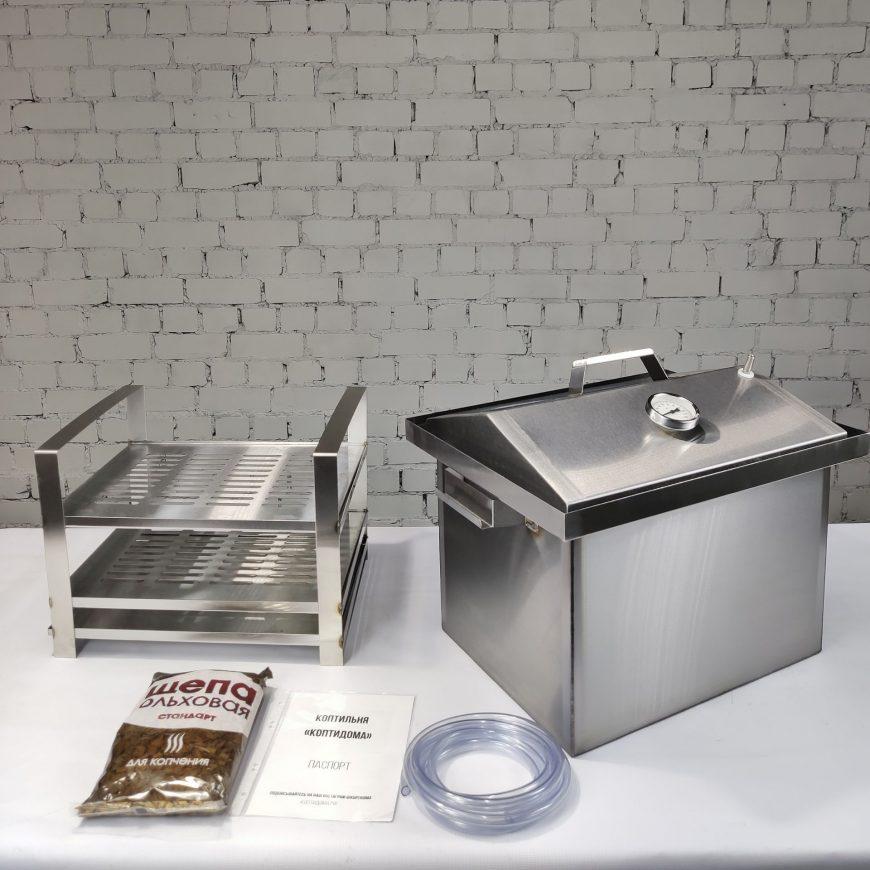

С гидрозатвором

Коптильню с гидрозатвором можно приобрести в магазине или изготовить из подручных материалов своими руками. С помощью такой установки коптить продукты можно даже на собственной кухне: гидрозатвор наполняется водой, которая препятствует выходу дыма в помещение. Размеры такого устройства, как правило, не очень большие.

Из газового баллона

Коптильня горячего копчения своими руками из газового баллона требует немного сноровки и соблюдения правил безопасности при работе с газовыми устройствами.

Коптильня из газового баллона

Предварительные работы:

• выпуск газа;
• удаление газолина;
• наполнение водой для промывки;
• удаление вентиля

исполняются вне дома (на любом пустыре). Убедившись в полном отсутствии газа внутри баллона, его можно привести домой и продолжить устройство агрегата. Первым делом вырезается дверь и к ней привариваются петли. Затем следует убрать половину днища и соединить его трубой с топкой. К верней части (где располагался вентиль) приваривается труба для выхода дыма. Внутри баллона ставится решетка для укладки на нее сырых продуктов.

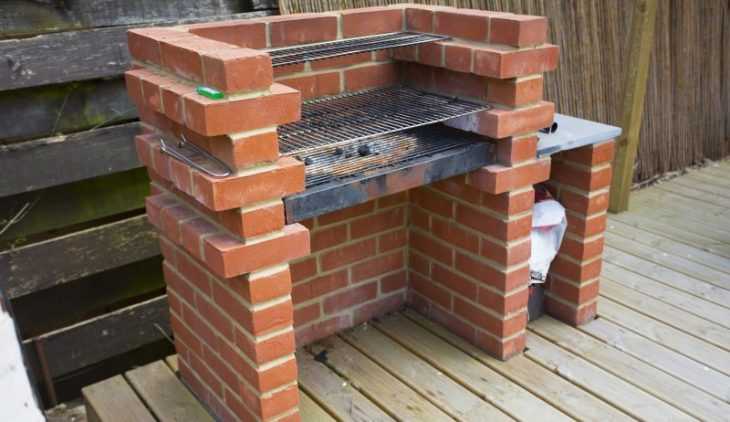

Мангал с коптильней

Это вид коптильни можно отнести к стационарным, если строить из кирпича. Для этого следует тщательно изучить чертеж и строить, придерживаясь все главных параметров. А можно к имеющемуся в доме железному мангалу пристроить бочку, сделать в ней дверь и установить две-три решетки для сырых продуктов. Размеры бочки зависят полностью от размеров мангала. В таком мангале можно одновременно коптить и готовить что-нибудь вкусненькое.

Постройка коптильни на дачном участке

А теперь перейдем к самому главному: разберемся, как и из чего можно сделать коптильню своими руками. Для постройки понадобится минимум навыков и подборка самых простых материалов и инструментов, которые доступны каждому будущему владельцу коптильной печи.

Из чего можно, используемые материалы

Многие опытные владельцы дач используют металлические бочки для изготовления. Некоторые владельцы, в свою очередь, могут приспособить под аппарат для копчения бесхозный электрический считок со стенками из металла. Но более продвинутые умельцы изготавливают корпуса коптилен по собственным чертежам, используя собственные задумки и разработки.

Тем не менее самым ходовым материалом для производства является металл в форме листа с толщиной не более 5 мм. Лист пластичен и легко обрабатывается электродуговой сваркой, что позволяет создание разнообразных форм и конструкций.

В данной статье будут рассмотрены два варианта готовых коптилен из металла.

Коптильня горячего вида обработки

Один из распространенных вариантов — изделие из металлических деталей. Чертежи коптилки горячего копчения своими руками помогут собрать аккуратное и удобное устройство. Для успешной работы подойдет металл 2 мм толщиной, болгарка, аппарат для сварки, металлические прутки в качестве арматуры и измерительные инструменты. Далее нужно следовать инструкции:

• Из четырех металлических частей нужного размера сварить короб.
• Тщательно проварить швы изнутри, затем присоединить дно.
• Для изготовления крышки потребуются четыре полосы металла чуть превышающие размер короба. Они привариваются по периметру к листу для крышки, чтобы эта часть конструкции плотно надевалась.
• На последнем этапе нужно вставить внутри стержни для емкости сбора жира и решетчатые полочки для мясных кусков.

Чертежи помогут выбрать удобные размеры, а более точные ответы на вопрос, как сварить коптильню горячего копчения своими руками, помогут видео- и фотопримеры.

Как сделать коптилку горячего копчения

Очень много людей любит мясо горячего копчения. Кроме того, что сам процесс приготовления блюд довольно интересен, получается множество самых вкусных блюд. Разумеется, для того чтобы приготовить вкусное блюдо, нужно обладать определенными кулинарными навыками. Однако это уже другой вопрос. Сегодня мы рассмотрим, как изготовить самостоятельно коптильню для горячего копчения.

Итак, из чего же состоит коптильня? Само собой, коптилка должна иметь камеру, в которой будет располагаться мясо для копчения. Также должна быть камера сгорания, где будет гореть топливо. Чаще всего, коптильня имеет совмещенную камеру сгорания и место для продуктов. А теперь, рассмотрим, как изготавливать самостоятельно простые коптильни своими руками.

Коптильня горячего копчения из кастрюли

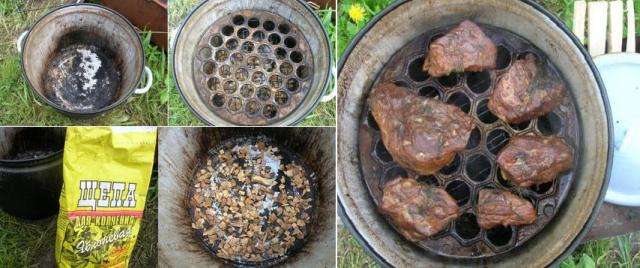

Можно взять обычную эмалированную коптильню из кастрюли. На дно кастрюли насыпается щепа. Посередине кастрюли устанавливается сетка, на которой будет лежать мясо для копчения. Если сетки нет, то можно взять пельменницу, которая уже не используется.

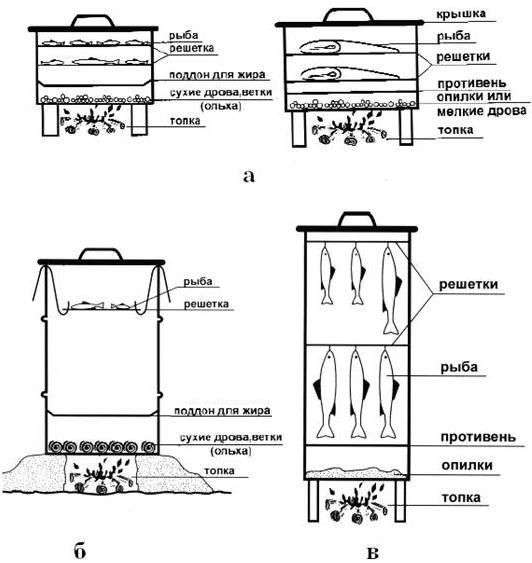

Схема коптильни горячего копчения

Собственно говоря, и все. Примитивная коптильня готова. Если все будет выполнено правильно, то на такой коптильне получится очень вкусное мясо.

Это самый простой вариант, на основе которых выполняются и другие коптилки своими руками, в том числе и холодного копчения.

Видео: коптильня из кастрюли своими руками

А сейчас расскажем, как сделать усовершенствованную коптильню. Здесь уже будет специальный противень, на котором будет собираться жир. Внешне противень напоминает крышку, которая расположена с боку. Коптилка с противнем имеет преимущество: здесь можно коптить более жирное мясо. В процессе копчения жир может попадать на угли, что мешает нормальному тлению.

Как только появляется противень, то сразу же отпадает проблема с нормальным тлением углей.

Похоже, что для создания коптильни горячего типа нет ничего сложного. Как правило, представленные варианты используются у туристов при походе. Но нужно рассказать и про те домашние коптильни, которые могут быть стационарными на дачном участке. Однако принцип действия домашней стационарной коптильни мало чем отличается от предыдущих коптилен.

Те коптилки, которые используются дома, могут быть по размерам больше. Это объясняется тем, что их не нужно переносить с места на место. Самым распространенным вариантом коптильной камеры является изделие, которое создается из двух бочек. Стоит отметить, что для создания подобной конструкции нужно владеть навыками сварки и обработки железа. Для того чтобы создать коптильню из бочек, нужно найти собственно бочки и разрезать их правильно болгаркой. Соединив крышку и основную часть, можно получить нормальную коптильню.

Видео горячей коптилки из двух бочек

Если на участке есть место, то можно построить коптильню из кирпича. Это уже считается профессиональной коптильней. Данную постройку можно соорудить у себя на даче. Кроме того, нужно отметить, что каменная коптильня своими руками позволит дольше удерживать жар. Топка уже будет расположена отдельно от жаровни.

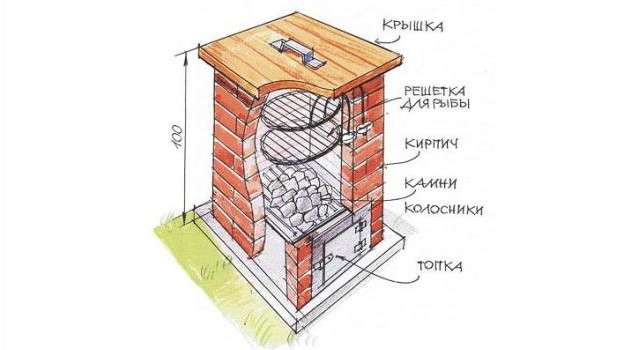

Схема постройки из кирпича

Итак, чтобы создать коптильню горячего типа, нужно проявить не только фантазию, но и определенные навыки.

Для значительного расширения своего рациона качественными продуктами можно обзавестись небольшой котельной (как портативной, так и стационарной). Но до того, как приступать непосредственно к работе, необходимо объективно оценить свои возможности, подготовить необходимые материалы, только в таком случае мини коптильня своими руками будет изготовлена качественно и быстро.

Существует масса способов создания коптильни, мы же расскажем вам только о самых доступных из них.
