Изготовление электронных сигнализаторов поклевки своими руками

Датчик уровня воды

В этом случае будет удобнее вариант схемы, показанный на рис. 2. Она является классическим генератором, который начинает работать только в случае, когда нет воды между электродами (вода закорачивает цепь конденсатора и срывает генерацию). В показанной на рисунке схеме нагрузка (электронасос, нагреватель или др.) будет включена при отсутствии воды в зоне контроля.

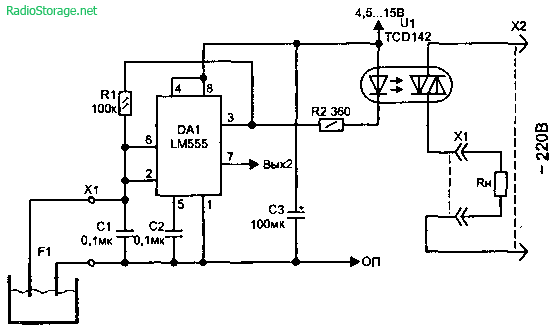

Рис. 2. Датчик воды на основе автогенератора.

Иногда бывает необходимо обеспечить гистерезис не только по срабатыванию исполнительного устройства, но и по уровню воды, например, при автоматическом управлении включением погружного насоса, применяемого для полива растений.
