Изготовление транцевых колес своими руками
Размер конструкции должен соответствовать размеру лодки. Основная задача – сделать так, чтобы шасси не мешало маневренности плавсредства.

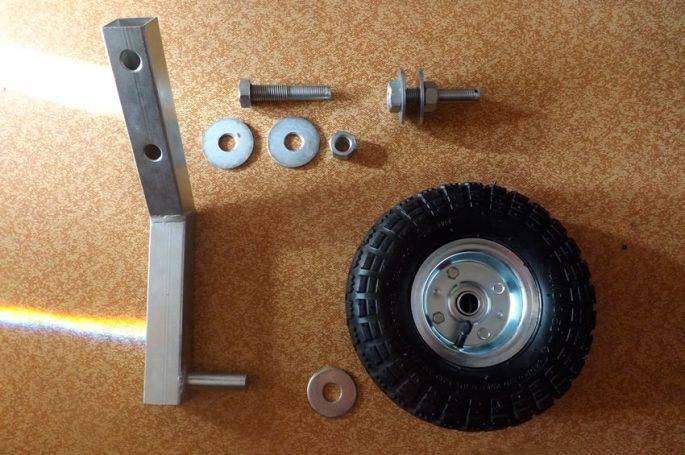

Для изготовления необходимо заготовить такие материалы и инструменты:
- Пару колес, диаметром 350 мм и шириной 60-80 мм.
- Профильную трубу, сечением 25х25 мм из нержавейки.
- Трубу подходящей толщины для монтажа колес.
- Крепежные элементы: гайки, болты, шайбы и т.д.
- Ножовку по металлу, электродрель, болгарку, гаечные ключи, плоскогубцы и т.д.
Этапы изготовления:
Определяется место установки на транец квадратного профиля (чтобы не мешал работе двигателя).
Отмеряют расстояние вниз, обращая внимание на то, что колеса должны быть установлены, чуть ниже нижнего края транца, взяв за основу радиус колес и добавив 5 см. Это самое оптимальное расположение колес, которое не повлияет на ходовые возможности плавсредства.
Кронштейн, где устанавливаются колеса, может быть изготовлен как под прямым углом, так и под другим углом
Кронштейн под прямым углом наиболее предпочтительней, поскольку его монтаж занимает минимум времени. К тому же, этот элемент способен выдержать большие нагрузки.
Второй вариант, более технологичный, но и более оптимальный, так как колеса размещаются под днищем лодки и не мешают работе лодочного мотора.
Для этого отпиливается от профиля 4 отрезка нужной длины и с помощью сварки они крепятся к нижней части профиля. В трубках следует просверлить по сквозному отверстию, чтобы можно было зафиксировать кольца. Кроме этого, к внутренней части кольца трубки приваривается гайка необходимого диаметра, чтобы изделие не прижималось к крепежу.
С внешней стороны лучше установить пластиковые или резиновые пробки, чтобы внутрь не попадала вода.
В верхней части следует просверлить 2 сквозных отверстия, которые предусмотрены для монтажа шасси к транцу.
Две части крепления свариваются вместе. Угол между ними может быть 35-45 градусов, в противном случае концы подгоняются.
После этого, как произведены все подготовительные работы, шасси устанавливаются на трубки и зажимаются гайками с шайбами. Итак, приспособление готово к эксплуатации. Если нужно, то конструкцию можно покрасить. Если материал нержавейка, то в этом нет необходимости.
Инструменты и материалы
Инструменты и материалы для изготовления транцевых колёс следует приобрести ещё на подготовительном этапе. Это очень важный процесс, где лучше достать чуть больше элементов «про запас», нежели потом ощутить тяжкие последствия ненадёжно собранной конструкции. Никто не обрадуется потере снастей или богатого улова вследствие поломки шлюпки, скреплённой с колёсами недостаточным количеством болтов.
Набор обязательных инструментов и материалов для установки транцевых колёс на лодку.
- Два колеса размером в диаметре не менее 30 сантиметров, а в обхвате около 5–8 сантиметров.
- Качественная ножовка для резки металла.
- Электрическая дрель и комплект свёрл.
- Отвёртка, плоскогубцы и ключи.
- Гайки, шплинты, болты и шайбы. Лучше подготовить на пару штук больше, про запас.
- Профиль квадратной формы сечением около 2 сантиметров.
- Сопоставимая с диаметром креплений трубка.
- Водостойкий герметик на силиконовой основе.
- Сварочное оборудование.
- Маркер, ручка, карандаш или любой другой пишущий инструмент для нанесения меток.
Предлагаем ознакомиться: Рыбалка на Можайском водохранилище. Спиннинг Быстрый взгляд на список требуемых материалов может несколько напугать, однако, всё не так страшно. Главное, во время работы придерживаться инструкции, быть как можно внимательнее и надёжно скреплять все детали. Финальный результат будет стоить приложенных усилий, ведь самоделка, как ни старайся раскошелиться на качественные болты, будет намного дешевле готового покупного варианта.
Стоит иметь в виду, что для конструкции наилучшим вариантом станут нержавеющие детали. Они незначительно дороже стандартных, однако, характер предстоящей работы и постоянная близость лодки к воде обязывает использовать именно их.
Пошаговая инструкция
Первым делом нужно отпилить четыре отреза от профиля. Размеры нужно выбирать исходя из спроектированного чертежа.
Взять сварочный аппарат и приделать к нижним частям трубки, а на них в будущем будут насажены кольца.
Посмотрите еще здесь!
Камера для рыбалки: рейтинг лучших моделей и советы по постройке самодельного устройства (135 фото + видео)
Тюнинг лодки своими руками — варианты модификаций, направления тюнинга и усовершенствования серийных ПВХ лодок (130 фото и видео)
Снасти для рыбалки своими руками: изготовление оснастки, уловистые модели и практические советы мастеров (105 фото и видео)
В трубках проделать сквозные дырки, а уже там надо будет приделать кольца. К внутреннему нужно приварить гайку. Внешний конец трубы лучше прикрыть пробкой, чтобы исключить возможность попадания воды внутрь.
Взяв дрель надо проделать две дырки в верхних частях, а уже через них будет происходить крепление колес.
Нюансы проведения работ
Если вы задумались о том, как сделать транцевые колеса для лодки ПВХ, то при выполнении вышеописанных работ необходимо следить за тем, чтобы колеса оказались под транцем. Это верно при использовании системы фиксации колес под определенным углом. Описанную процедуру нужно повторить и со вторым колесом, только после этого можно считать, что работа завершена. Мастер может устанавливать навесной транец на резиновую лодку, чтобы с комфортом катить ее по берегу, грязи, камням и песку.
Самодельные транцевые колеса для лодки ПВХ, чертежи которых вы сможете с легкостью составить самостоятельно, изготавливаются достаточно просто. С этим будет способен справиться любой рыбок. Однако перед этим вы должны убедиться в том, что у вас есть навыки работы с железом, инструментами и древесиной. В результате окажется, что стоимость новых колес в 3 раза ниже по сравнению с теми, что можно приобрести в специализированном магазине.
Виды
Транспортировочные шасси выпускаются в следующих разновидностях:
Трансформеры КТ-5
Данная модель имеет затворную конструкцию, где шасси крепятся параллельно транцу лодки в сложенном положении, что позволяет упаковать надувное плавсредство без снятия шасси.
Такая конструкция весьма выгодна для пользователя: удобная, компактная, в походном положении шасси размещаются за транцем и не мешают управлению судном.
За счет своей функциональности, конструкция КТ-5 обеспечивает комфортное перемещение лодки одним человеком, где нет необходимости обращаться за посторонней помощью.
В качестве материала для основы, монтирующейся на транец судна, применяется сталь с толщиной 3 мм. Для стойки колеса используют профильную трубу с системой пазов, которые способствуют быстрой установки, снятию или изменению положения шасси из рабочего состояния в походное.
Колеса этой разновидности оснащены автоматическим пружинным механизмом, что позволяет перемещать лодку по неровным поверхностям (не образуют люфтов, дребезжания).
Автоматические (КТ-3Н, КТ-3НУ)
Такая модель изготавливается из нержавеющей стали, оснащена системой автоматической фиксации, применяется для надувных плавсредств со стационарным транцем, либо для лодок небольших размеров с жестким корпусом.
Преимущества:
- Высокое качество материала, сборки.
- Надежность.
- Отличный дизайн.
- Оптимальное решение для перемещения судна на дальние дистанции.
- Удобство при эксплуатации (легко и просто приводятся в эксплуатационное положение, также и собираются).
В процессе производства автоматических колес серии КТ используют лазерную порезку, а швы свариваются аргонной сваркой, в результате достигается высокая точность и оригинальный внешний вид.
Такая конструкция способна выдерживать снаряженную лодку с весом 120 кг.
Складные
Изделие устанавливается на внешнюю сторону транца, что позволяет беспрепятственно складывать шасси и вниз и вверх. Для фиксации изделия используются пружины, расположенные внутри стойки, изготовленной из нержавеющей стали.
Не только стойки, но и остальные детали производятся из нержавейки и наделены сверхпрочностью, устойчивы к пресной (изделие KS-03) и к морской (изделие KS-04) воде.
Преимущества:
Легко снимаются и складываются
Нет необходимости каждый раз монтировать и демонтировать изделие
Ручной способ крепления, не мешают управлению судном
Есть вариант упаковки спущенной лодки вместе с колесами, применяется для любых видов надувной лодки из ПВХ, максимальная нагрузка на колеса составляет 180 кг.
Поворотно-откидные
Модель применяется для перемещения надувной лодки одним человеком на ближние расстояния.
Монтируются к фанерному стационарному транцу с помощью 4 болтов. Благодаря поворотному устройству, регулируется положение и вверх и вниз за счет крепежной шпильки.
Чтобы демонтировать аксессуар, достаточно снять гайку, находящуюся на стойке сбоку. Для накачивания камер подходит любой автомобильный насос. Максимальная грузоподъемность шасси составляет 140 кг.
Все детали изготовлены из прочной нержавеющей стали, а диски – из пластика высшего класса.
Как сделать колеса своими руками
Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.
На струбцинах
Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:
Транцевые колеса (на струбцинах)
- От профильной трубы отрезают 2 заготовки под стойки шасси.
- К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
- В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
- Перпендикулярно пропилу сверлят два отверстия.
- Вставляют рамку в пропил на торце трубы.
- Через отверстия маркером или керном делают отметки на рамке струбцины.
- По отметкам на рамке сверлят два отверстия.
- C прижимного винта струбцины снимают плоскую площадку.
- Выкручивают прижимной винт из струбцины.
- Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
- По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
- Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
- Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
- На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
- На губке рамки также крепят площадку с резиновой накладкой.
- Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
- Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

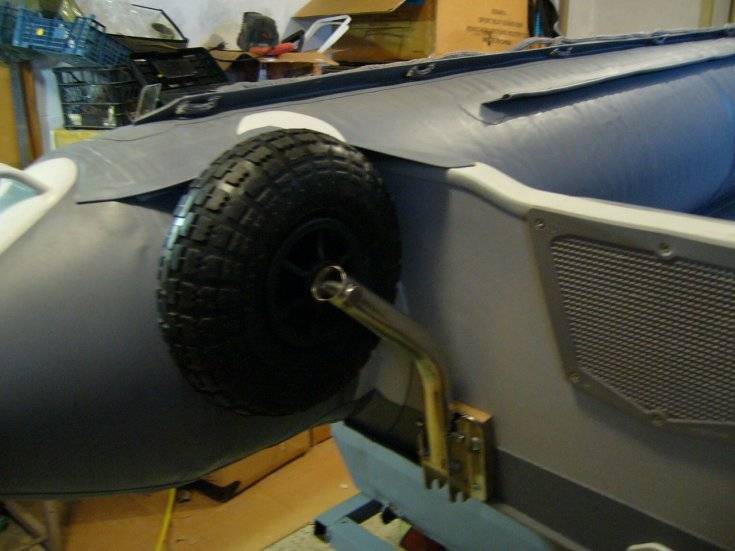

Перекидные
Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.
Транцевые колеса (перекидные)
Крепления для такой конструкции делают следующим образом:
- Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
- В углах основания сверлят четыре отверстия.
- Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
- Пластины приваривают к основанию на расстоянии 30 мм.
- Стойку вставляют между пластинами.
- Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.
Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.
Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

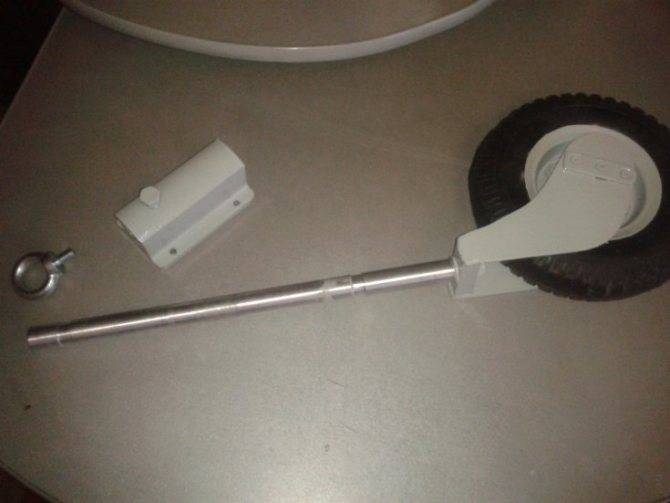

Быстросъемные
Процесс сборки таких транцевых колес состоит из следующих манипуляций:
- Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
- При помощи трубогиба заготовки под стойки изгибают под углом 45.
- К концу каждой из заготовок приваривают отрезки из круглого профиля.
- На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
- Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
- В просверленном отверстии нарезают резьбу М8.
- В резьбу вкручивают винт с потайной головкой.
- Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
- Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
- Штифт вставляют в овальный паз в верхней части стойки.
- Второй конец пружины фиксируют в проточке штифта.
- Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
- По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
- Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
- В каждой пластине делают два паза с межосевым расстоянием 75 мм.
- Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.
Транцевые колеса (быстросъемные)
Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.
