Транцевые колеса для лодки ПВХ своими руками: как установить, видео, особенности

Преимущества и недостатки

Изготовление своими руками транцевых колес для ПВХ-лодок является увлекательнейшим процессом. Эту работу следует произвести по ряду причин. Представленная конструкция дает рыбаку массу преимуществ.

Помимо дополнительного удобства в процессе эксплуатации плавательного средства, увеличивается список дополнительных возможностей лодки. Также она приобретает целый перечень новых качеств. При этом сами колеса не требуют много места.

Перемещение лодки больше не будет занимать много времени. Эта процедура будет проводиться быстро и с минимальными усилиями. При этом следует отметить, что использование колес абсолютно не влияет на управляемость лодки. При этом можно продлить срок эксплуатации самого транспортного средства.

Единственным недостатком выступает высокая стоимость конструкции. При самостоятельном монтаже это является несущественным.

Основные требования

Приобрести готовые транцевые колёса для перевозки нетрудно – зачастую их можно найти в обычном рыболовном магазине. Главное неудобство в этом случае представляет неоправданно высокая стоимость. Транцевые колёса для лодок из ПВХ с НДНД, которые будут использованы только для транспортировки агрегата до водоёма и обратно, обойдутся рыбаку кругленькую сумму от 5000 рублей.

В связи с дороговизной этих незаменимых для быстрой транспортировки деталей, многие рыбаки заинтересованы в том, как собственноручно изготовить самодельные колёса на резиновую шлюпку.

Нужно понимать, что при самостоятельном изготовлении колёс во избежание обрушения конструкции необходимо соблюдать определённые требования.

Ось транцевых колёс должна быть установлена максимально приближенно к центру тяжести.
Для уменьшения усилий, которые будут прикладываться во время перевозки, стоит установить изгиб стойки по направлению к носу шлюпки, а не наоборот.
Между нижней частью лодки и краем колёс в обязательном порядке требуется оставить зазор, который не должен быть менее двух сантиметров. Это позволяет избежать засорения деталей грязью и облегчает процесс чистки.
При выборе материалов стоит учитывать условия дальнейшей эксплуатации. Это подразумевает учёт уровня влажности в местности, регулярное воздействие влаги, а также серьёзные перепады температур. Как правило, предпочтение отдаётся нержавеющей стали, алюминию, оцинкованному железу или обычному прокату.
Чем больше будет расстояние между колёсами, тем устойчивее будет общая конструкция лодки.
Транцевые колёса следует устанавливать в строго вертикальном положении.
Стойка колеса не должна быть обращена по направлению к мотору – её следует ставить лицевой стороной к баллону.

Не стоит забывать, что все материалы и крепёжные детали должны быть изготовлены из нержавеющей стали. Конечно, допускается и использование элементов из обычного металла, однако, в таком случае придётся потратиться на водостойкий лак или краску.

Способы крепления

Возможно несколько вариантов крепления. При этом, следует придерживаться некоторых рекомендаций, таких как:

Крепление помещается на транец и по отверстиям делаются отметки карандашом. После этого, строго по центру сверлятся отверстия нужного диаметра.
Следующие действия аналогичные, но отверстия сверлятся на листе из прочного материала, такого как текстолит, алюминий или дюралюминий. Этот лист прикладывается к внутренней стороне транца и с помощью карандаша метятся отверстия, как и в предыдущем случае.
Болты лучше устанавливать с внутренней стороны лодки, чтобы гайки оказались снаружи.
Колеса крепятся с помощью болтов, гаек и шайб.

Некоторые рекомендации:

Для удобства транспортировки желательно использовать транцевые колеса.
Готовое изделие стоит больших (сравнительно) денег, поэтому, наилучший вариант – это сделать шасси самостоятельно. Во-первых, это недорого, а во-вторых, это интересно.
Все крепежные элементы и детали приспособления должны быть сделаны из нержавейки. Но это идеальный вариант. Если такой возможности нет, то можно изготовить и из обычного металла, но тогда придется тщательно покрыть конструкцию краской или водостойким лаком.
Устанавливать транцевые колеса следует очень внимательно, чтобы не повредить саму лодку. Ведь это очень дорогостоящая вещь, которую потом придется ремонтировать.

01.09.2017

Что учитывать при покупке

Покупателю нужно знать:

Нельзя перегружать лодку свыше допустимой грузоподъёмности

Для каких целей ему нужна лодка: для рыбалки, охоты, дайвинга, для отдыха, водного туризма.
Количество предполагаемых пассажиров.

Габариты или кокпит (внутреннее пространство судна) важно подбирать с учётом в сторону увеличения. Указанные в паспорте данные могут оказаться недостаточными для задуманного покупателем количества пассажиров и груза.

Вес важен для тех, кто собирается переносить лодку вручную или транспортными средствами

Учитывать дополнительно вес тента, настила на днище, дополнительными сиденьями и другого сопутствующего груза.

Цена зависит не только от материальных возможностей покупателя, но и от нужной модели. Стоит определиться, нужны ли покупателю те или иные детали сопутствующей комплектации. Лодки BARK при высоких качественных достоинствах имеют умеренную цену.

Вид водоёма: озеро, море, река, быстрая река с препятствиями.

Лодки бывают гребные (вёсельные), моторные с вёслами и моторные без вёсел.

Типы рыбалки, с удочкой, подводная охота.

Где будет храниться лодка, в каком виде.

Материалы для изготовления

От правильного выбора материала для самостоятельного изготовления транцевых колес, напрямую зависит их прочность и собственно долговечность их службы. Конструкция изготавливается из «нержавейки» и состоит в основном из жесткого остова или каркаса, к которому уже крепятся шасси.

Колеса, в зависимости от габаритов и грузоподъемности, характеризуются разным диаметром, шириной и непосредственно материалом.

Выбирая материал для основных элементов транцевых шасси необходимо учитывать свойства почвы, по которой в основном будет возиться шлюпка.

Таким образом, если почва в основном песчаная, лучше всего остановить выбор на широких ободах и диаметрах, а для чернозема стоит подобрать узкие колеса небольшого диаметра.

Грамотный подход к выбору материала и конструкции, обеспечит устойчивость лодки и сделает ее прочным и надежным плавсредством для рыбалки.

Ни в коем случае не стоит применять для такой конструкции, материалы, которые подвержены коррозии и ржавчине, так как конструкции будут практически все время находиться в воде.

Наиболее подходящим материалом для выполнения шасси считается пенополиуретан.

Если такие шасси будут приобретены в специализированном магазине, стоит уделить отдельное внимание элементам крепления, которые должны идти в комплекте с транцевыми колесами. Также покупные шасси, в основном предлагаются на рынке со специальным чехлом для перевозки и транспортировки

Немаловажным фактором выбора или разработки транцевых конструкций для изготовления своими руками – это «max» уровень нагрузки, которую они могут выдержать в рабочем состоянии.

Конструкция транцевых колес включает в себя стойки, которые предпочтительней выбирать прямые, так как они имеют минимальный процент деформации и реже приходят в негодность.

Очень важно чтобы они по виду и строению подходили к определенной модели, в противном случае они могут быстро сломаться или изогнуться, в самый неподходящий момент.

Предназначение колес

Перед тем как начать изготовление транцевых колес своими руками (чертежи и инструкции доступны на многих рыболовных форумах), необходимо разобраться с основными характеристиками и предназначением аксессуара. Сделать такую конструкцию из подручных средств совсем несложно даже начинающему рыболову.

Наличие транцевых колес на лодке — обязательное условие для продуктивной одиночной рыбалки. По сути, они представляют собой небольшое шасси, зафиксированное на плавательном средстве посредством двух кронштейнов. Именно эти кронштейны запускают колеса в рабочее состояние, осуществляя движение вверх и вниз.

С помощью хороших перевозочных элементов можно без особых сложностей возить лодку по берегу, опускать на воду, а также поднимать из водоема на сушу. По завершении приводнения лодки не приходится снимать колеса: они просто поднимаются вверх. При установке транцевых колес на лодку ПВХ необходимо внимательно смотреть на способ размещения кронштейнов. Именно от него зависят ходовые качества на берегу и поворотные характеристики двигателя при перемещении по воде.

Магазинные модели обладают разной шириной и размерами. В большинстве случаев рыболовы приобретают колеса со средним размером, которые позволяют комфортно перемещать лодку по песчаному пляжу или плотному грунту. Соединительные элементы изготовляются из прочных влагоустойчивых материалов.

При отсутствии желания заниматься изготовлением колес вручную можно найти хороший вариант в специализированной торговой точке. Во-первых, такой подход позволит сэкономить ценное время, а во-вторых, в продаже доступны самые различные модели с любыми характеристиками.

Виды

Транспортировочные шасси выпускаются в следующих разновидностях:

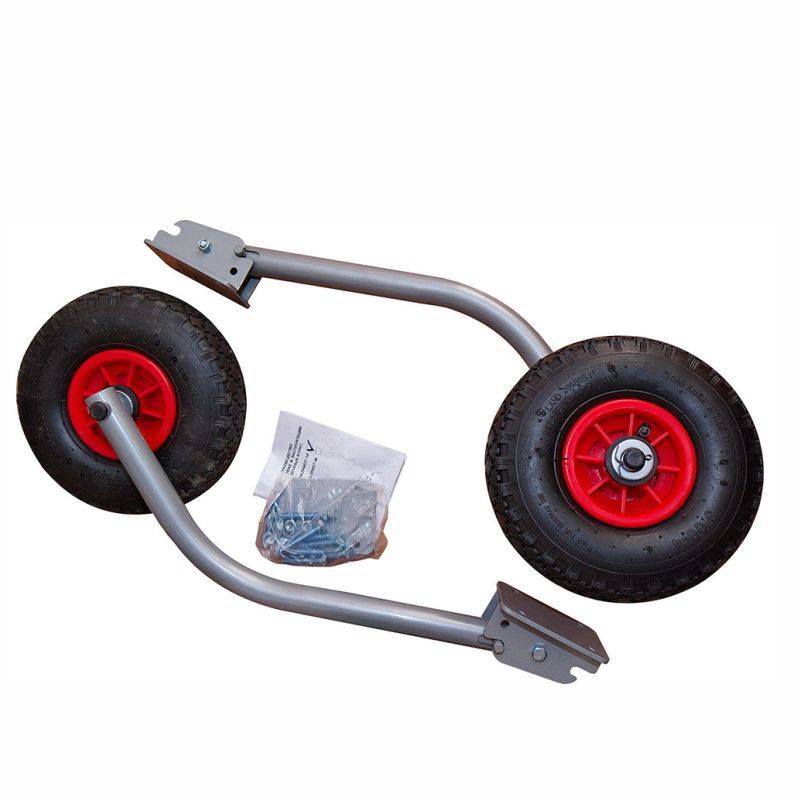

Трансформеры КТ-5

Данная модель имеет затворную конструкцию, где шасси крепятся параллельно транцу лодки в сложенном положении, что позволяет упаковать надувное плавсредство без снятия шасси.

Такая конструкция весьма выгодна для пользователя: удобная, компактная, в походном положении шасси размещаются за транцем и не мешают управлению судном.

За счет своей функциональности, конструкция КТ-5 обеспечивает комфортное перемещение лодки одним человеком, где нет необходимости обращаться за посторонней помощью.

В качестве материала для основы, монтирующейся на транец судна, применяется сталь с толщиной 3 мм. Для стойки колеса используют профильную трубу с системой пазов, которые способствуют быстрой установки, снятию или изменению положения шасси из рабочего состояния в походное.

Колеса этой разновидности оснащены автоматическим пружинным механизмом, что позволяет перемещать лодку по неровным поверхностям (не образуют люфтов, дребезжания).

Автоматические (КТ-3Н, КТ-3НУ)

Такая модель изготавливается из нержавеющей стали, оснащена системой автоматической фиксации, применяется для надувных плавсредств со стационарным транцем, либо для лодок небольших размеров с жестким корпусом.

Преимущества:

Высокое качество материала, сборки. Надежность.Отличный дизайн.Оптимальное решениедля перемещения судна на дальние дистанции. Удобство при эксплуатации(легко и просто приводятся в эксплуатационное положение, также и собираются).

В процессе производства автоматических колес серии КТ используют лазерную порезку, а швы свариваются аргонной сваркой, в результате достигается высокая точность и оригинальный внешний вид.

Такая конструкция способна выдерживать снаряженную лодку с весом 120 кг.

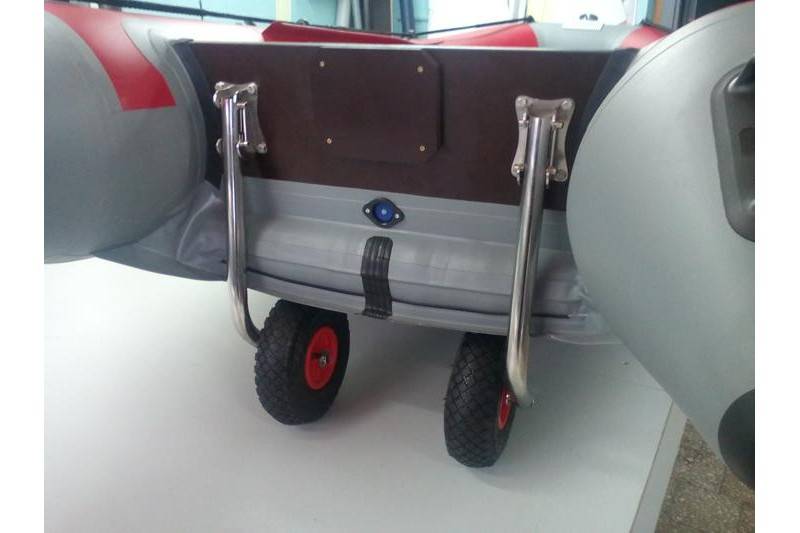

Складные

Изделие устанавливается на внешнюю сторону транца, что позволяет беспрепятственно складывать шасси и вниз и вверх. Для фиксации изделия используются пружины, расположенные внутри стойки, изготовленной из нержавеющей стали.

Читайте: Выбор удочки для рыбалки – руководство для начинающих

Не только стойки, но и остальные детали производятся из нержавейки и наделены сверхпрочностью, устойчивы к пресной (изделие KS-03) и к морской (изделие KS-04) воде.

Преимущества:

Легко снимаются и складываются

Нет необходимости каждый раз монтировать и демонтировать изделие

Ручной способ крепления,не мешают управлению судном

Есть вариант упаковки спущенной лодки вместе с колесами, применяется для любых видов надувной лодки из ПВХ, максимальная нагрузка на колеса составляет 180 кг.

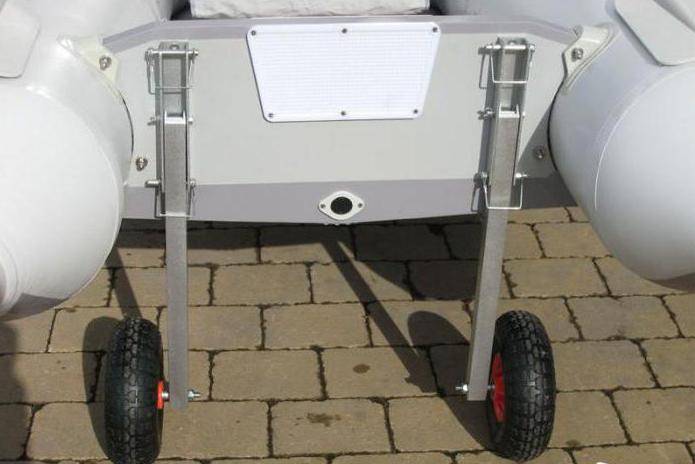

Поворотно-откидные

Модель применяется для перемещения надувной лодки одним человеком на ближние расстояния.

Монтируются к фанерному стационарному транцу с помощью 4 болтов. Благодаря поворотному устройству, регулируется положение и вверх и вниз за счет крепежной шпильки.

Чтобы демонтировать аксессуар, достаточно снять гайку, находящуюся на стойке сбоку. Для накачивания камер подходит любой автомобильный насос. Максимальная грузоподъемность шасси составляет 140 кг.

Все детали изготовлены из прочной нержавеющей стали, а диски – из пластика высшего класса.

Функции транцевых колес

Основная задача наличия транцевых колес сводится к:

Упрощению процесса доставки лодки с суши на воду.
Мобильности ПВХ лодки, особенно на суше.

Если лодка снабжена мотором, то переместить ее одному человеку достаточно сложно. Не столько тяжело, сколько неудобно из-за существенных габаритов. Задача сильно упрощается, если рыбачить приходится вдвоем. Если такой возможности нет, то помощниками будут транцевые колеса.

Их наличие делает процесс рыбалки особенно интересным и эффективным. С помощью лодки имеются все шансы ловить рыбу в таких местах, к которым с берега не удастся добраться. Как правило, рыбалка с лодкой – это всегда результативная рыбалка и, как результат – отличное настроение.

Название колес происходит от места их крепления – коим является транец. Транец – это жесткая часть надувной лодки, где крепится мотор. Благодаря наличию транцевых колес, один человек, без посторонней помощи, сможет перемещать лодку ПВХ без особых усилий вдоль берега, а также опускать ее в воду и вытаскивать из воды.

Главная задача – это правильно и надежно закрепить приспособление, чтобы оно не подвело в процессе рыбалки.

Еще один вариант крепления

Изготавливая транцевые колеса для лодок ПВХ своими руками, можно установить их по другой методике. Многие владельцы представленных плавательных средств предпочитают крепить колеса под днищем лодки. В этом случае исключается вероятность, что шасси повредят мотор. Это более технологичный вариант.

Для такого способа крепежа потребуется разрезать квадратный профиль на 4 отрезка. Длина зависит от габаритов лодки. Конструкция приваривается к днищу. В трубах высверливаются сквозные отверстия. Это позволит зафиксировать кольца. Внутри таких стоек следует приварить гайки. Это исключит вероятность плотного прилегания к крепежу.

Чтобы внутрь не попала вода, систему защищают при помощи резиновых пробок. В верхней части стоек также просверливают отверстия. Это позволит прикрепить колеса к транцу. Обе части конструкции сваривают между собой. Затем можно установить шасси. Их поджимают гайками.

Рассмотрев то, как создать транцевые колеса для лодок ПВХ своими руками, всю работу можно будет произвести самостоятельно.

Написать нам:

inbox@34fish.ru

Действия перед установкой транцевых колес на лодку ПВХ.

Перед началом установки ранцевых колес необходимо изучить инструкцию по установке транцевых колес на лодку. После изучения инструкции необходимо заранее приготовить необходимые инструменты и материалы:

уровень;
электродрель со сверлами по дереву диаметром 4 мм и 10 мм (диаметр необходимый для отверстий под крепежные элементы);
отвертку и ключи для крепежных элементов;
силиконовый герметик;
карандаш, маркер.

Установку транцевых колес необходимо проводить на лодку в накаченном виде. Если лодка пайольная, то пайолы можно не собирать, а накачать только все отсеки кроме киля. Инструкция по установке транцевых колес на лодку ПВХ.

Накаченную лодку устанавливают на подставки высотой в 40-50 см, позволяющие при монтаже колес свободно проходить последним между нижней кромкой транца и поверхностью, на которой работаете (земля, пол).

Варианты крепления стойки колес к транцу зависят от конструкции стоек и механизма крепления к транцу. Наиболее удобными при эксплуатации и массовыми являются откидные съемные транцевые колеса, которые крепятся к транцу с помощью специального кронштейна. Стойка крепится к кронштейну с помощью болта, играющего роль оси, вокруг которой стойка откидывается наверх или устанавливается в рабочем положении.

Изготовление

Решившись сделать своими руками транцевые колёса, будет нелишним заранее составить краткий план действий. Также потребуется подготовить все чертежи транспортного средства, где будут указаны размеры используемых элементов. Правильно собранная и скреплённая лодка сможет выдержать вес до 150 килограммов.

Следующие руководства ориентированы на создание транспортного средства, которое будет использовано для перемещения одним человеком на расстояние до километра. Для установки используются 4 болта, которые крепятся к транцу из фанеры. В дальнейшем допустимо изменение высоты установленного крепления при помощи специальной шпильки, для чего будет достаточно отвинтить гайку боковой стороны структуры.

Изготовить колёса без сверления транца можно по следующему плану.

Выбор оптимального места для установки квадратного профиля. Необходимо добиться того, чтобы установленная конструкция не мешала работе двигателя.
Требуется измерить радиус колёс и добавить 5 сантиметров. Это расстояние от края транца, на котором будут установлены колёса. Считается, что полученный таким образом показатель оптимален для самоходных конструкций.
Кронштейн будет предпочтительнее ставить под прямым углом. Это обеспечит крепость устройства, которому станет под силу выдержать значительные нагрузки.

Стоит иметь в виду, что главное различие между предоставленными двумя способами в том, что при следовании указаниям второго метода колеса располагаются под днищем лодки. Это сделать немного сложнее, однако, при использовании схемы подобного рода ничего не будет мешать работе лодочного двигателя.

План изготовления колёс с использованием сверла и сварочного оборудования.

Требуется выпилить 4 отрезка необходимой для конструкции длины от подготовленного заранее профиля. Далее, необходимо прикрепить полученные элементы к нижней области профиля.
Для закрепления колец в трубках нужно просверлить несколько сквозных отверстий. Внутрь трубки также приваривается заранее подготовленная по размеру гайка. Это нужно, чтобы между крепежом и конструкцией осталось некоторое расстояние.
Для изоляции внутренней части системы от возможного попадания влаги с наружной стороны крепятся резиновые или пластмассовые быстросъёмные пробки.
На передней носовой части требуется просверлить несколько отверстий, которые понадобятся для монтажа шасси к транцу.
Далее, оба элемента крепления требуется сварить вместе под углом около 45 градусов. При необходимости края нужно подогнать.
После проведения всех вышеперечисленных действий шасси требуется закрепить трубками при помощи гаек и шайб.

По завершении всех вышеперечисленных действий лодка с транцевыми быстросъёмными колёсами будет готова к эксплуатации. При желании можно провести дополнительные косметические действия, например, покрасить аппарат или приобрести для него специальные наклейки.

Преимущества самодельных колес

Сегодня в продаже представлены различные быстросъемные, откидные колеса на ПВХ-лодку, а также прочие разновидности конструкций. Они изготовлены из материалов, не подверженных коррозии. Если же колеса сделаны из металла, поверхность обязательно обработана специальными составами. Наличие дефектов на материале свидетельствует о низком качестве изделия.

Стоимость покупных конструкций для транспортировки лодки может достигать 10 тыс. руб. Не каждый рыбак может выделить из семейного бюджета подобную сумму средств на приобретение колес. Самодельные конструкции стоят около 2 тыс. руб.

Такие колеса оптимально подойдут для ПВХ-лодки. При их создании можно учесть конфигурацию, особенности плавательного средства. В этом случае можно создать устойчивую, прочную конструкцию. Она прослужит много лет своему владельцу. Колеса можно приобрести в специализированных магазинах. А вот сделать раму, опоры можно самостоятельно.

Этапы изготовления транцевых колес

Размечаем место крепления кронштейна на транце. От внутренней части баллона к центру транца на расстоянии 85-90 мм наносим вертикальную линию. От точки пересечения этой вертикальной линии с нижней кромкой транца отмеряем не менее 5 мм (желательно 10-15 мм минимум) и проводим горизонтальную линию в сторону центра транца.
Собираем кронштейн и стойку колес вместе. Прикладываем собранную конструкцию к размеченным линиям. Если разметка с левой стороны, то прикладываем левое колесо, если с правой стороны – правое колесо. Кромки кронштейна должны располагаться на размеченных линиях. Удерживая одной рукой кронштейн проверяем, не задевает ли колесо кромку транца (зазор должен быть не менее 20 мм) и баллон с внутренней стороны.
Если параметры минимальных зазоров не выдерживаются, то перемещаем кронштейн в горизонтальном или вертикальном положении до выполнения требуемых параметров. Если требуемые минимальные зазоры выполняются, то фиксируем положение кронштейна и отмечаем точки под крепления к транцу.
Размеченные точки для отверстий под крепежные элементы сначала просверливаем сверлом меньшего диаметра, а затем сверлом равного по диаметру болта. При рассверливании отверстия сверлом большего диаметра желательно не доходить до конца несколько миллиметров, а рассверлить отверстие с обратной стороны. Это позволит избежать сколов на транце при выходе сверла.
После рассверловки промазываем отверстия силиконовым герметиком для предотвращения попадания влаги внутрь транца во избежание преждевременного гниения. Также промазываем герметиком болты и внутреннюю сторону шайб.
Производим крепление кронштейнов (предварительно отсоединив их от стоек).
Устанавливаем снова стойки на кронштейны и проверяем работоспособность колес в разных положениях.

Первым делом необходимо определить место крепления колес, необходимо замерить так что бы колеса не мешались во время поворота лодочного мотора

Производим замер вниз, обращая внимание на то что между верхом колеса и низом транца должен быть зазор 3-5 см. Это самое расположение при котором колеса не будут мешаться во время движения лодки

Для изготовления самой стойки на которой будет закреплено колесо, нам понадобится 4 отрезка профильной трубы. Четыре отрезка понадобятся для того чтобы изготовить стойку с наклоном 45%, при таком изготовление колеса будут заходить под транец, но можно сделать и прямую стойку из одного отрезка трубы.

Итак, свариваем между собой два отрезка трубы с необходимым на углом. Предварительно можно просверлить два отверстия в профиле для дальнейшего крепежа к транцу

В края трубы можно вставить пластиковые заглушки что бы вовнутрь не попадала вода.

С внешней стороны лучше установить пластиковые или резиновые пробки, чтобы внутрь не попадала вода.

После того как ваша конструкция готова можно начать эксплуатацию, не забудьте покрасить все металлические части что бы предохранить шасси от коррозии.

Преимущества самодельных колес

Вывод

Исходя из всего вышесказанного становится ясно, что колеса для резиновой лодки своими руками делаются достаточно просто. С этим справится каждый человек, не имеющий определенных навыков.

Также в интернете полно чертежей, поэтому даже самый неопытный пользователь интернета найдет себе подходящий рисунок и инструкцию. Желаем Удачи!

Посмотрите еще здесь!
