Виды строительных лесов и их особенности

Строительные леса – незаменимое оборудование, которое необходимо при проведении фасадных и многих других типов работ. Современные конструкции уже практически полностью вытеснили деревянные леса, которые ранее использовались на стройплощадках, а по окончанию проведения всех работ разбирались и утилизировались. Сегодня это надежные конструкции многоразового использования, обеспечивающие максимальную надежность и удобство. Они легко устанавливаются, а после завершения всех необходимых работ собираются и компактно складываются, чтобы их можно было легко транспортировать и хранить.

В настоящее время строительные леса можно не только купить, но и взять в аренду. Аренда строительных лесов в Санкт-Петербурге будет выгодна в первую очередь тем, кто не планирует использовать эти конструкции постоянно. Современные компании, сдающие в аренду строительные леса, готовы предложить клиентам на выбор конструкции разных типов, а также посоветовать, какие леса будут наиболее подходящими в конкретном случае.

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.

Клиновые

Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.

Рамные

Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

Штыревые

Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.

Хомутовые

Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Трубчатые

Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно купить у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники. Адреса заводов представлены на страницах нашего каталога.

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры.

Как выбрать подходящий вид лесов?

Выбор оптимальной конструкции зависит от высоты здания, площади, на которой проводятся работы, конфигурации фасада, наличия площадок для установки, требуемой грузоподъемности.

Рекомендации по выбору оборудования для конкретных строительных задач:

  • Облицовочные и кладочные работы на сравнительно небольшой высоте — подходят рамные модели.
  • Ремонтно-строительные мероприятия на значительной высоте — штыревые, клиновые или хомутовые.
  • Для фасадов сложной конфигурации, арок и куполов — хомутовые конструкции.

При выборе конструкций следует учитывать их стоимость. Для экономии финансов при выполнении разнородных работ рекомендуется предварительно распланировать порядок осуществления мероприятий и скомбинировать несколько конструктивных видов.

Порядок сборки и установки строительных лесов

Технологический процесс монтажа лесов всех типов состоит из сборки первого, второго, третьего и последующих ярусов и закрепления их на фасаде здания. Подробнее этот процесс будет рассмотрен ниже.

Осуществляя монтаж строительных лесов, следует учитывать ряд важных моментов:

  • На время монтажа электрические провода, расположенные на расстоянии менее 5 метров от конструкции, следует обесточить или убрать в деревянные или пластиковые короба. Не допускается соприкосновение элементов строительных лесов с электропроводами.
  • Сборку вспомогательной конструкции необходимо осуществлять в строгом соответствии с паспортом строительных лесов.
  • Монтаж, как правило, начинают с угла здания или сооружения, вдоль которого планируется их установка.
  • Под башмаки (подпятники) или винтовые опоры лесов устанавливают специальные подкладки из досок, толщина которых должна быть не менее 4-5 см.
  • Если конфигурация стен не позволяет установить леса с опорой башмаков на землю, то леса монтируются на опорные устройства на высоте.

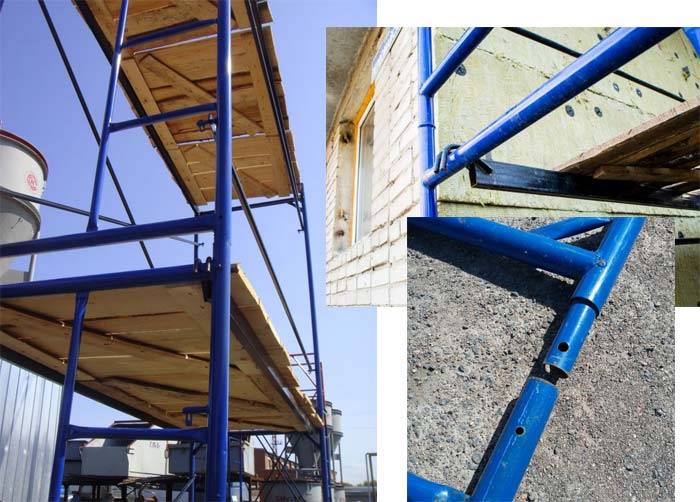

  • Вертикальные элементы конструкции соединяются между собой по принципу «труба в трубу».
  • Способ соединения горизонтальных и диагональных связей лесов зависит от их типа: для рамных лесов – при помощи флажковых замков; для хомутовых – с использованием специальных хомутов; для клиновых лесов используются специальные клинья.
  • Вертикальность конструкции следует контролировать при помощи отвеса после установки каждого яруса.
  • Леса закрепляются на стене при помощи анкеров или заводских металлических пробок. Для их установки в стене здания через каждые четыре метра в шахматном порядке бурятся отверстия, глубина и диаметр которых должны соответствовать выбранным анкерам.
  • При укладке настилов нужно контролировать зазор между досками – не более 5 мм; выступы досок – не более 3 мм и перекрытие стыками настила опор – не более 200 мм.
  • Для защиты от электрических разрядов леса обязательно оснащаются заземлением и молниеприемником.
  • На рабочем и предохранительном ярусах лесов необходимо установить защитные ограждения.

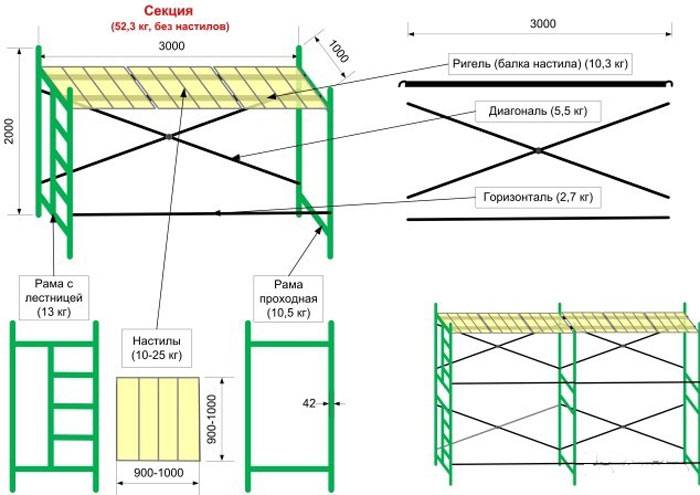

Типоразмеры лесов рамного типа

Рамные строительные леса производятся в соответствии с техническими нормами и требованиями ГОСТ 27321-87, который систематизирует требования, относящиеся ко всем видам приставных строительных конструкций вертикального типа. В данном стандарте содержатся указания по конструктивному оформлению всех крепёжных узлов и соединений, а также требования по материалам. В дополнение к ГОСТу производители разрабатывают и собственные ТУ, которые касаются досок для настила, а также требований к сварным и ограждающим элементам.

Рациональный выбор рассматриваемых конструкций определяется высотой сооружения, сложностью производимых работ, а также расчётным значениям эксплуатационных нагрузок. Следует отметить, что рамные леса используют при работах на прямых фасадах, которые не имеют выступов, изгибов и т. п.

При выборе следует обратить внимание на технические характеристики труб (наличие антикоррозионного или упрочняющего покрытия, и способ получения – холоднокатаные трубы предпочтительнее горячекатаных или тянутых, поскольку лучше сопротивляются изгибающим и растягивающим напряжениям).

Маркировка лесов рамного типа включает в себя буквенную аббревиатуру ЛРСП (либо ЛСПР), что означает (с перестановками отдельных слов) «леса стоечные приставные рамные». После чего следует число. Оно может обозначать предельную осевую нагрузку на леса в килограммах (и тогда будет трёхзначным: например, ЛРСП-200 допускает нагрузку не более 200 кг), а может указывать и предельную высоту фасада, к которому может присоединяться конструкция (в частности, леса ЛРСП-60 рассчитаны на высоту в 60 метров).

Несмотря на различия в наименованиях, все размеры и типы рамных лесов отличаются стандартным расстоянием между отдельными стойками (оно составляет 950 мм), что часто позволяет монтировать конструкции из элементов разных производителей.

Остальные технические характеристики лесов линейки ЛРСП составляют:

  • Допустимые нагрузки на раму, кг – до 200 кг (при наличии усиливающих ригелей нагрузка может быть увеличена вдвое, о чём сообщается в инструкции изготовителя);
  • Вертикальный размер каждого яруса, мм – 2000;
  • Длина каждого отдельного модуля, мм – 3000(под индивидуальный заказ возможно изготовление модулей длиной 2000 мм);
  • Ширина каждой секции, мм – 1000;
  • Предельная нагрузка на раму до начала её необратимой деформации, кг – 600.

Основным отличием в конструкции рамных лесов являются размеры (диаметр и толщина стенок) трубчатых элементов. Например, на изготовление лесов ЛРСП-30 идёт труба 30×1,5, для ЛРСП-40 – труба 42×1,5 и т. д. Исходя из габаритов опорной части, минимальная высота установки лесов составляет 2 метра.
