Чем отличается прицеп для катера или лодки от обычного прицепа
Всем известно, что русский народ не обделен смекалкой и умелыми руками. Так что, когда заходит речь о перевозке лодки с мотором на прицепе, то сразу находятся «советчики», ратующие за более «простое» решение вопроса.
Например, некоторые предлагают закрепить малогабаритное судно на крышу авто, и не тратиться на покупку лодочного прицепа. Да, возможно, лодку вы так и довезете до водоема без повреждений, только вот последующее восстановление геометрии кузова легковых автомобилей довольно недешевая процедура автосервиса. Так что уже после первой поездки повторять такой способ транспортировки судовладелец не захочет, и отправится в магазин, чтобы купить прицеп для лодки.
Но и тут найдутся люди, которые скажут: «Русские так легко не сдаются!», после чего начнут мастерить прицеп для катера своими руками и из подручных средств. Благо, на их взгляд, конструкция проста: сварить рамочный каркас и поместить его на колеса. Однако, на самом деле в строении лодочных прицепов есть масса нюансов, отличающих их даже от стандартных автоприцепов. Например, только для того, чтобы лодка на прицепе была надежно зафиксирована, используется ряд приспособлений:
- Ложементы;
- Стропы;
- Рымы;
- Подножки;
- Фиксаторы и др.
Причем эти устройства не только надежно удерживают судно, но и позволяют правильно установить центр тяжести, чтобы нагрузка распределялась равномерно по всей конструкции. Кроме того, каркас прицепа должен идеально подгоняться под габариты лодки или катера. В идеале корпус плавсредства не должен выступать за края прицепа, но допускается выход за задние габаритные огни не более чем на 30 см.
Грузоподъемность – еще одна важнейшая характеристика прицепа для лодки. Его конструкция должна быть настолько прочной, чтобы выдерживать массу судна с запасом (для оборудования, экипировки, транспортировочного чехла и т.п.). В зависимости от тяжести перевозимого груза встречаются одноосевые конструкции, прицепы с системой две оси и даже специальные трехосные транспортные средства, предназначенные для перевозки крупногабаритных яхт и катеров.
Так что при конструировании лодочных прицепов учитываются все особенности, начиная от веса и габаритов, и заканчивая такими мелочами, как антикоррозионное покрытие, наличие лебедки и способ крепления лодки на прицепе. Да, самостоятельно можно провести все расчеты, грамотно спроектировать конструкцию, изготовить ее и зарегистрировать самодельный лодочный прицеп в ГИБДД. Но этот процесс отнимет много времени, поэтому большинство судовладельцев все же предпочтут приобрести заводское оборудование. Поэтому далее поговорим о том, как правильно выбрать прицеп для лодок и катеров, и чем модели отличаются друг от друга.
Напоследок о прицепах
Поскольку мы говорим про надувную лодку, использовать при ее транспортировке автоприцепы с жесткой подвеской не стоит. Выбирайте более мягкие варианты.
При высокой жесткости подвески на каждой выбоине и ямке прицеп будет скакать, а вместе с ним и ваше ПВХ плавсредство. Ничего хорошего от этого не будет никому из присутствующих.
На этом все. Модернизация бортового прицепа действительно является достойной альтернативой покупки отдельного лодочного транспортного средства. Вы согласны?
(2 оценок, среднее: 3,00 из 5)
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!
Пивные закуски в Бельгии
Излюбленными закусками к пиву у большинства бельгийцев являются моллюски, копченые мясные изделия и соленые виды твердого сыра. В этом государстве производится около 600 сортов пивного напитка, некоторые из них имеют ярко выраженный аромат фруктов. Такое пиво можно употреблять даже со сладкими десертами и различными видами пирожных.
Мулеса-фритес – национальный деликатес, содержит моллюски и картофель фри. Морепродукты подают вареными, а картофель – на отдельном блюде. Сначала следует съесть моллюски, после них останется соус, который отлично подходит к картофелю.
Главные особенности
Взять за основу можно практически любой кузовной прицеп, причем подойдут даже те, которые несколько десятилетий простояли на одном месте. Поливинилхлоридная лодка не имеет большого веса, но все-таки рекомендуется проверить выбранную конструкцию на предмет запаса прочности. Для этого достаточно загрузить несколько мешков картошки или камней, бросив их в кузов, а затем попытаться проехаться по местности со сложным рельефом. Желательно загрузить прицеп так, чтобы полученный вес немного превышал массу самой лодки.
Итак, у вас есть прицеп, который надо переделать. Начинаем процедуру с разборки кузова. В дальнейшем он уже нам не пригодится, поэтому его остается только выбросить. В стандартной конструкции дышло имеет небольшую длину, поэтому носовая часть лодки может время от времени ударяться о заднюю часть транспортного средства. Чтобы предотвратить такой исход, рекомендуется удлинить его примерно на один метр и предусмотреть возможность разборки. Для повышения прочности используйте «косынки» из трубы сортаментом 40х40 миллиметров. В итоге у вас должно получиться что-то типа прицепа, проиллюстрированного ниже.
Чтобы предотвратить появление повреждений в процессе транспортировки лодки, рекомендуется использовать ложементики из доски толщиной четыре сантиметра. Меньшую доску использовать не рекомендуется, потому что так вы увеличиваете шансы на то, что в один неподходящий момент она треснет.
Также стоит отметить, что переоборудование может включать в себя установку дополнительных задних габаритов. Некоторые мастера принимают решение поставить фонари от автомобиля УАЗ. Защитить лодку от постоянного попадания грязи на ее поверхность помогут крылья. В стандартной комплектации прицепа они отсутствуют, придется приобретать отдельно. Практика показывает, что одним из наиболее оптимальных решений является оформление покупки крыльев от Оки. Среднестатистическая стоимость варьируется в пределах 350-400 рублей за комплект.
Под ногу надо сделать небольшой упор. В этом поможет упомянутая выше профильная труба размером 40х40 миллиметров. Резину следует приклепать с помощью вытяжных клепок. Согласно отзывам владельцев, которые уже проводили доработку своими руками, такое решение является очень удачным. Предотвратить возможное подкидывание ног силового агрегата лодки позволяет стяжная лента. На фото ниже ее хорошо видно.
Некоторые мастера принимают решение обустраивать крепления лодки посредством стяжных лент. Но лучше всего использовать полуторасантиметровый транец, вырезать фанеру и защитить ее горячей олифой, прикрепить все это дело двумя рымгайками, добавить два талрепа и пару-тройку звеньев цепи. В итоге автоприцеп сможет максимально надежно зафиксировать лодку.
Такая модернизация способствует максимально прочной ее фиксации на прицепе, обеспечивает надежность и безопасность перевозки в целом.
Подлежит ли регистрации прицеп в ГИБДД
Часто судовладельцы меняют акваторию. Переезжают вместе с лодками, возить которые приходится на крыше или специальном лодочном автоприцепе. Второй вариант удачнее: в лодку можно погрузить оборудование, весла, запас горючего и транспортировать на прицепе.
Конструкция предусматривает погрузку плавсредства лебедками, перевозку и даже спуск на воду. Прицеп, хоть и специфический лодочный, относится к наземным средствам самоходного передвижения, поэтому регистрацией занимается ГИБДД (ГАИ).
Порядок аналогичен обычным грузовым прицепным устройствам, попадает под действие Постановления правительства РФ от 2005 г. № 679.
Для постановки на учет необходимо предъявить:
- удостоверение личности судовладельца;
- ПТС (паспорт транспортного средства) прицепного устройства;
- товарный чек, акт приема и передачи, подтверждающие законное приобретение механизма;
- справки о получении в дар или наследовании.
Автоприцепы могут быть покупными или сконструированными собственными руками. Во втором случае техника считается результатом индивидуального творчества, должна пройти освидетельствование на безопасность в испытательной лаборатории, осмотр на СТО. Необходимо сначала получить техпаспорт на самоделку, а потом зарегистрировать ее в ГИБДД.

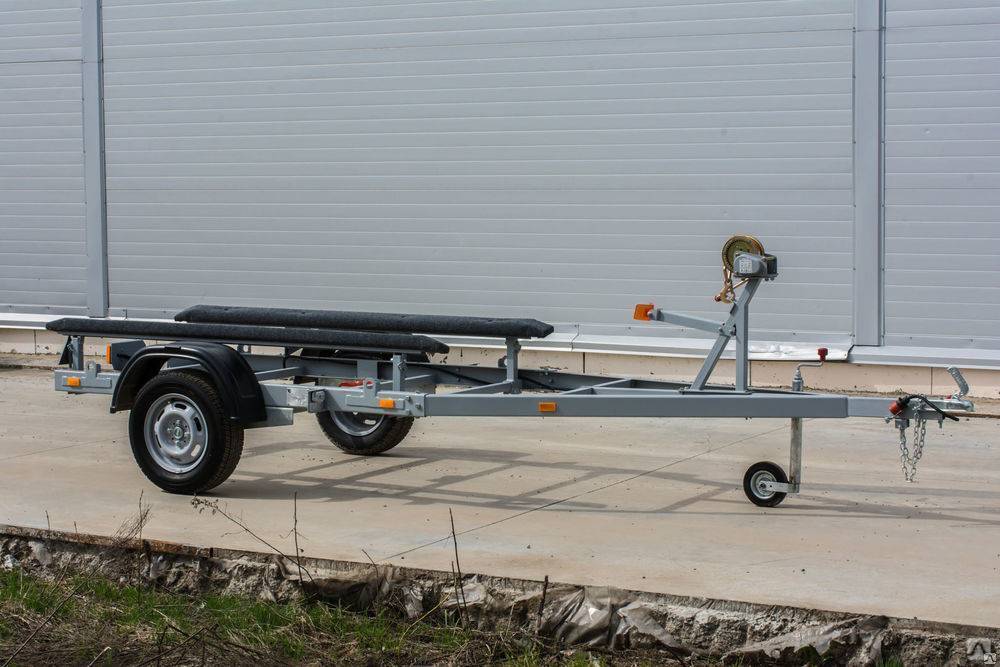

Лодочный прицеп
Как правильно выбрать прицеп на катер
Для того, чтобы ваша покупка оказалась удачной, следует обратить внимание на следующие характеристики лодочных прицепов
- Соответствие габаритов. Прицеп должен максимально подгоняться под параметры конкретного судна, чтобы шло правильное распределение нагрузки на ось и колеса. При этом желательно, чтобы был небольшой «запас». Так, прицеп для катера 8 метров в длину должен быть не менее 8, 5 м, и выдерживать вес равный массе судна с мотором, оборудованием и принадлежностями для рыбалки или водных прогулок.
- Гибкая настройка. Для надежной фиксации и безопасной перевозки необходима тщательная регулировка креплений и несущих элементов. Поэтому, чем больше возможностей регулировать расстояние, углы наклона и высоту деталей, тем лучше прицеп.
- Наличие лебедки.Приспособление для спуска лодки с прицепа и обратного подъема помогает быстро и безопасно справиться с погрузкой/разгрузкой трейлера.
- Съемная светотехника. Этот параметр также связан со спуском катера на воду. Дело в том, что для этого прицепу необходимо заехать в водоем, а от воздействия воды фонари могут испортиться, хотя производители и ставят на проводку повышенную защиту. Поэтому гораздо лучше, когда можно вовсе избежать контакта задних фонарей с водой.
- Антикоррозионная защита. Важный фактор, помогающий избежать вредного разъедающего или окисляющего воздействия воды на корпус трейлера.
- Дополнительные компоненты. Большинство производителей помимо базовой поставки предлагают модифицированные версии прицепов. В таком случае заказчик сам выбирает установку дополнительного оборудования. Например, прицеп для яхты 9 метров или прицеп для катера 10 метров нелишним будет оснастить запасным колесом, выдвижными кронштейнами для задних фонарей, креплениями под чехол и килевыми роликами под ложементы.
Также немаловажно ознакомиться с отзывами о производителях и стоимостью трейлеров. Популярные модели лодочных прицепов российского производства мы уже назвали, теперь немного поговорим о ценах на этот транспорт
Необходимые материалы и инструменты
Для того чтобы изготовить лодочный прицеп самостоятельно, вам придётся закупить некоторые материалы. Помимо основного списка, вам понадобится ещё торсионная ось и сцепное устройство. Будет лучше, если вы купите их уже в готовом виде с сертификатами. Они очень сложны в изготовлении, поэтому лучше доверить их изготовление профессионалам.
Основной список составляющих, необходимых для работы:
- металлический профиль (толщина 4 мм, размеры 60х40 мм) или металлическая труба (толщина 3.5 мм, размеры 80х40 мм);
- швеллер №12;
- металлический лист (толщина 2 мм);
- опорная ножка;
- крылья;
- колеса (по количеству осей);
- проводка;
- светоэлементы (фары);
- лебёдка;
- полиуретан либо готовые кильблоки;
- хорошая краска и противокоррозийное покрытие.
Перед началом изготовления не забудьте, что вам понадобится сварочный аппарат, набор инструментов по металлу, а лучше — специальный станок для работы с металлом. Если у вас или ваших знакомых такого оборудования нет, то придётся вызывать мастера для этих работ, что существенно увеличит цену работ. В зависимости от уровня специалиста цена может увеличиваться до двух раз.
Во время процесса покупки материалов помните о том, что не стоит выбирать толстостенные трубки и толстые швеллеры. Они будут сильно увеличивать массу пустой тележки, что даст ещё большую нагрузку на двигатель вашего автомобиля, следовательно, расход топлива тоже увеличится. Лучшим решением будет выбор лёгких, но качественных и прочных материалов.
А также не следует забывать о качестве материалов. Хоть прицеп «своими руками» и призван сэкономить ваши средства, но если вы хотите долго использовать его без каких-либо проблем и вреда для своей лодки — покупайте хорошие материалы. Чем выше качество, тем дольше вы будете радоваться своей самоделке.
Как перевозить надувную лодку в багажнике внутреннем и на крыше автомобиля
Поскольку способ позволяет сэкономить на покупке прицепа, найдется довольно рисковых экспериментаторов, готовых использовать багажник, обычный и верхний.
Последний из вариантов не назвать безопасным, к тому же он гарантирует сложность погрузочно-разгрузочных работ, предполагает доработку машины. Человеку среднего роста довольно проблематично одному погрузить свой водный транспорт на крышу высокого авто.
В крайнем случае, из плавсредства можно спустить воздух и компактно свернуть, чтобы погрузить во внутренний багажник, надув снова по прибытии. Проблематично последнее по ряду параметров: трудоемка процедура спускания со скаткой и накачки воздуха, негативно сказывается на состоянии лодки, снижая срок эксплуатации.
В багажнике сложно найти необходимое место и обезопасить от травмирующих соприкосновений с прочим багажом, элементами корпуса и т.д. Крышевой багажник рекомендуется в экспедиционном варианте, новый или подержанный, он предохранит машину от царапин, потертостей.
Сборка лодочного прицепа

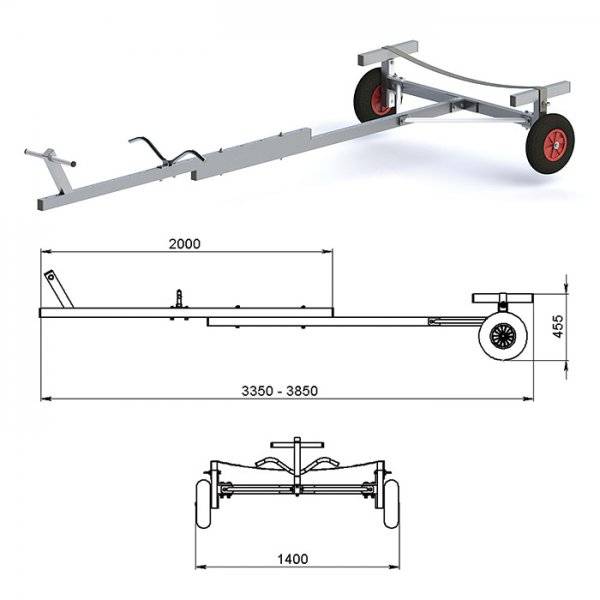

Стоит упомянуть, что чертежи лодочных прицепов должны содержать четкие размеры, которые будут подходить для вашего индивидуального случая.
Старайтесь сделать такую конструкцию, которая будет подходить именно для вас, так как в дальнейшем могут возникнуть проблемы с фиксацией лодки. Тщательно измерьте габариты катера или лодки, и только тогда приступайте к работам.
Как советуют специалисты, все элементы лодочного прицепа своими руками должны соединяться с помощью сварки. Можно использовать и болты, но только не заклепки. Для большей надежности на стыки конструкции необходимо приварить дополнительные косынки.
Далее нужно просверлить отверстия под болты М12, и выполнить соединение сцепки с осью
Непосредственно перед сборкой тщательно проверьте, как сбалансирована рама, а также обратите внимание на привальное соотношение конструкции оси к балке
Советуется такую процедуру выполнять старым, проверенным методом: установите колеса, присоедините самодельный лодочный прицеп к авто и проведите тест драйв, проще говоря тестовый заезд.
Во время движения удостоверьтесь, что прицепное устройство идет ровно и не отклоняется в какую-либо из сторон. Автомобиль должен ехать ровно, а руль при этом не должно вести в сторону.
Если все в порядке, и никаких проблем не обнаружено необходимо установить стояночную ножку, а также страховочный трос для надежности. Некоторые устанавливают еще и «рулевое колесо», которое позволяет с легкостью перекачивать тележку с места на место, но это не обязательно.
Для монтажа лебедки лодочного прицепа вам нужна труба 60×40×2, которая также понадобится и для опоры кильблоков и крыльев. Затем возьмите металлические полосы 4 мм и скрепите килевые ролики.
Такие полосы можно изготовить самостоятельно просто предварительно их вырезав и сварив. Когда ролики будут установлены проверьте легкость их хода. Они должны вращаться максимально свободно.
Для самодельного прицепа для лодок можно использовать заводские ролики, или сделать их собственноручно с помощью полиуретана. Это можно сделать на токарном стенке, выточив два боковых и два килевых ролика.
В качестве осей для колесиков можно использовать болты М14 предварительно сделав в колесиках дыры под соответствующие болты. Учтите, что держатель для роликов должен быть выполнен в П-образной форме.
После того, как конструкция автоприцепа для перевозки лодки сделана, нужно тщательно проверить качество швов и остальных крепежей, после чего обработать их антикоррозийным средством и окрасить.
Самые продаваемые модели
1. Модель: МЗСА 81771А.101-05
«Народный» лодочный автоприцеп. Рекомендуется!
Компактная лёгкая модель. Хорошо подходит для небольших моторных лодок и гидроциклов. Прицеп прекрасно зарекомендовал себя на российских дорогах разного уровня благоустройства. Устойчивое положение плавсредства достигается за счёт подвижной рамы. Съёмное дышло делает модель удобной для хранения, а сборка не отнимает много времени. Прицеп покрыт антикоррозийной краской нового поколения. Имеет съёмный блок габаритных огней и ручную лебёдку.
Характеристики:
- максимальная длина лодки 3 м;
- грузоподъёмность 585 кг;
- одноосный (два колеса).
Цена: 41 800 рублей.
Разборная конструкция прицепа делает его удобным для хранения.
Съёмная конструкция сигнальных огней предохраняет от повреждения в воде. Главное – не забудьте их на берегу!
Крепёжные элементы могут регулироваться, передвигаясь по раме.
2. Модель: МЗСА 81771C.103-05
Автоприцеп для транспортировки моторных лодок и небольших катеров
Автоприцеп, прекрасно зарекомендовавший себя при длительном регулярном использовании. Роликовые крепления облегчают спуск на воду и погрузку обратно. Лёгкая каркасная конструкция является одновременно и прочной, не подвержена перекосам, выдерживает приличный вес без ущерба для геометрии плавсредства. Съёмное дышло удобно для минимизации пространства во время хранения прицепа.
Характеристики:
- максимальная длина лодки 3,9 м;
- грузоподъёмность 575 кг;
- одноосный (два колеса).
Цена: 45 500 рублей.
Роликовая основа облегчает погрузку\разгрузку водного транспорта. Вы можете спустить катер на воду в одиночку!
Рессорная система обеспечивает плавность хода и снижает нагрузку на ходовую часть автомобиля.
Блоки габаритных огней снимаются очень просто: достаточно повернуть рычаг фиксатора.
3. Модель: 8213 B5
Лодочный прицеп для удлинённых моторных лодок
Эта модель оборудована самосвальной системой, что является несомненным подспорьем при спуске на воду. Съёмный фартук обеспечивает сохранность задних огней автоприцепа. Покрытие антикоррозийными порошковыми эмалями оберегает металлические части при погружении в воду и при хранении под открытым небом. Прицеп хорошо ведёт себя на грунтовой дороге за счёт рессорной подвески. Она же предохраняет плавсредство от ударов на кочках и выбоинах. Дышло раздвижное.
Характеристики:
- максимальная длина лодки 5 м;
- грузоподъёмность 540 кг;
- одноосный (два колеса).
Цена: 47 000 рублей.
Самосвальная система незаменима для спуска на воду в условиях сложной конфигурации береговой линии.
Регулируемый носовой упор позволяет настраивать оптимальную конфигурацию именно под вашу лодку.
В комплекте идёт опорное колесо и ручная лебёдка.
4. Модель: 8213 А7
Лодочный прицеп серии «Водник»
Линейка курганских автоприцепов с гордостью представляет модель для габаритных моторных лодок и катеров. Преимущества модели: самосвальная система и съёмный задний фартук с комплектом габаритных огней. Антикоррозийное покрытие, характерное для автоприцепов этой серии, надёжно защищает металлические части во время эксплуатации.
Характеристики:
- максимальная длина лодки 5,5 м;
- грузоподъёмность 530 кг;
- одноосный (два колеса).
Цена: 49 900 рублей.
Увеличенная модель оснащена регулируемой рамой, позволяющей отцентровать вес катера
Самосвальная система – хороший помощник при спуске на воду.
Правильная установка и крепёж катера – залог долгого срока службы вашего водного транспорта и лодочного прицепа.
5. Модель: ЛАВ-81014
Лодочный прицеп для транспортировки моторных лодок и катеров
Прицеп приспособлен для передвижения по всем видам дорог, включая аварийные покрытия. Зависимая рессорная подвеска в лучшем виде оберегает вашу лодку от повреждений на ухабах. Подвижные ролики плотно держат киль и облегчают спуск плавсредства на воду.
Характеристики:
- максимальная длина лодки 5,65 м;
- грузоподъёмность 506 кг;
- одноосный (два колеса).
Цена: 52 000 рублей.
Раздвижное дышло позволяет регулировать длину прицепа
Уникальное в своём роде приспособление – качалка.
Альтернатива самосвальной системы. Оборудована роликами для облегчения ручного труда.
Прицеп позволяет перевозить крупные катера.
Крепление лодки
Пошаговая инструкция:
- ослабьте хомуты, сдерживающие дышло;
- поднимите корпус прицепа вверх и закрепите его в таком положении при помощи ножки;
- поднимите двигатель лодки вверх (если он есть), чтобы он не воткнулся в землю;
- подтяните плавсредство до половины длины полозьев;
- присоедините лебёдку к дышлу, и опустите стапели;
- лебёдкой затяните и поднимите лодку на ложементы;
- поднимите стапели;
- аккуратно натягивайте все хомуты до нужного уровня, а затем опустите движок вниз;
- закрепите переднюю часть плавсредства на дышле (используйте стяжку);
- прикрепите хомутами лодку к прицепу, пропуская их через баллоны.
Штраф за отсутствие регистрации
При вождении с прицепом, который не находится на учете в ГИБДД, предусмотрена административная ответственность. Если водитель был впервые задержан с нарушением, по закону он обязан оплатить от 500 до 800 рублей.
При повторной эксплуатации незарегистрированного прицепа размер материальных санкций составит около 5 тысяч рублей или конфискацией прав на 1-3 месяца. Оштрафовать водителя могут также в том случае, если ТС оформлено неправильно. В данной ситуации оплачивают 1.5-2 тысячи рублей.
Согласно действующим законам, водители имеют право управлять ТС только после предварительной регистрации в ГИБДД. Это касается и прицепов, которые используют для транспортировки грузов, лодок. Порядок постановки таких средств на учет не отличается от обычных легковых автомобилей. В случае отсутствия госрегистрации или других нарушений собственник прицепного устройства будет вынужден оплачивать штраф.
Выбор автоприцепа
При осуществлении выбора устройства по перевозке лодки из ПВХ следует остановить свое внимание на моделях производителей с хорошей проверенной репутацией. Кроме этого не стоит забывать о мощности, а также функциональных способностях собственного автомобиля
Совет! В технической документации вашего авто прописан максимальный вес, который допустим для прицепа.
Критерии выбора автоприцепа:
Рама – это несущая часть, поэтому она должна выносить большую нагрузку
Обратите внимание, чтобы базовый металл конструкции не был слишком тонким, поскольку из-за постоянной тряски все крепежные элементы расшатаются, а со временем и вовсе повылезают. Устройство должно иметь антикоррозийное покрытие (оцинковано или окрашено).
Колеса
Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге. Если идентичных колес нет, тогда используйте для конструкции покрышки без камер.
Совет! Для перевозки лодок с большим весом следует покупать колеса с грузовой маркировкой.
Автономная система торможения – это обязательный атрибут для устройств с весом свыше 750 кг.
Элементы световой сигнализации. Автоприцеп должен быть оборудован стоп-сигналами, фонарем, подсвечивающим номерной знак, и поворотниками.
Лебедка – специальное устройство, которое позволяет вытащить из воды и погрузить лодку. Тщательно осмотрите носовой упор, прикрепленный к дышлу. Когда сварочные швы очень заметны, то о качестве речи быть не может. Проверьте механизм и проследите, чтобы трос и ремни не терлись об ближайшие элементы и об ПВХ. При ручном механизме у ручки должен быть свободный ход.
Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге
Лодочные прицепы
Если вы заядлый рыбак, либо вы часто используете лодку по иному назначению, есть смысл приобрести специальное прицепное транспортное средство для машины.
Такие конструкции адаптированы под определенные задачи, имеют специальные системы крепления и дополнительное оборудование.
Тут есть два основных момента. Во-первых, прицеп точно предназначен для транспортировки водного транспорта, а потому здесь с завода есть все необходимое. Никакой переделки и доработки делать не нужно.
Но есть и во-вторых. Такие ТС ограничены практически только возможностью перевозить лодки. Для других целей их применять не получится.
