Особенности самостоятельного изготовления киля для лодки ПВХ

Мягкое сиденье

Как известно, стоять в лодке неудобно. Придётся позаботиться об удобном сидении для многочасовой ловли рыбы. В магазинах предлагаются надувные сиденья, использовать которые нравится далеко не всем. Выйти из положения довольно просто.

Для этого вида тюнинга понадобятся две сосновых доски длиной, например, 45 сантиметров (предварительно нужно уточнить расстояние между баллонами!) и шириной 15 сантиметров, форточная фурнитура (2 шт.) – чтобы сиденье складывалось при необходимости, и достаточно широкие автомобильные ремни безопасности.

  • Доски соединяются между собой фурнитурой для форточек.
  • Ремни безопасности прикрепляются с двух сторон сиденья шурупами.
  • Регулируется сиденье непосредственно на лодке. Ремни проходят через днище!
  • На сиденье накладывается поролон желаемой толщины. Чехол шьётся из плащёвки или брезента. Для застёжки подойдёт обыкновенная молния (или липучки).

Вот что должно получиться:

Основное достоинство такого сиденья – дешевизна по сравнению с магазинными моделями и возможность свободно перемещать его в лодке.

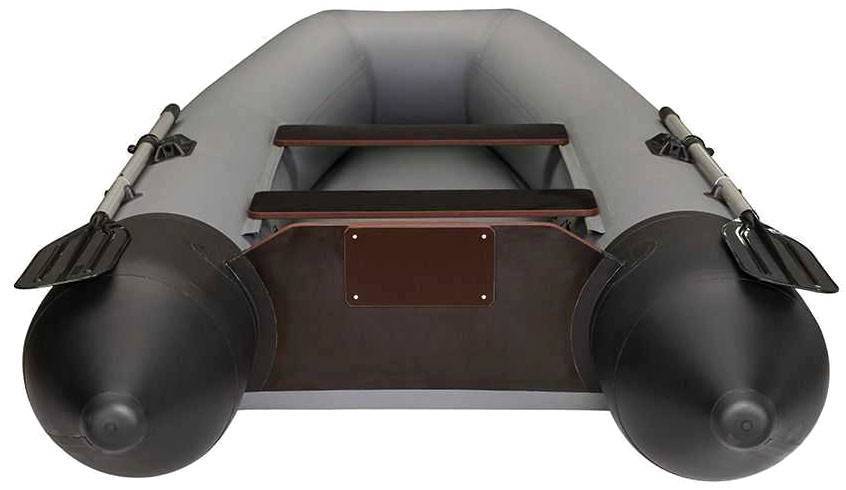

Транец

Ценители скоростного передвижения по воде приобретают надувную лодку с возможностью установки электрического или бензинового мотора. Для последнего варианта широко распространены модели со стационарным транцем.

Распространенные причины пришедшего в негодность лодочного транца:

  • Попадание воды;
  • Отслойка ПВХ материала;
  • Непрочность клеевого скрепления;
  • Жесткие условия использования;
  • Нарушение эксплуатационных рекомендаций.

Для замены или ремонта стационарного транца понадобится:

  • Лист бакелитовой фанеры для транцевой вставки и нового транца толщиной, которая указана в характеристиках лодки у производителя;
  • Отрезок ПВХ ткани с плотностью не ниже 650 грамм на квадратный метр;
  • Водоотталкивающая пропитка;
  • Полиуретановый однокомпонентый клей;
  • Крепеж для транцевой вставки;
  • Строительный фен;
  • Электролобзик;
  • Простой карандаш.

Ремонт транца производится в следующей последовательности:

  1. Нагрейте с помощью строительного фена при 210 градусов по цельсию ПВХ материал у транца.
  2. Аккуратно выньте транец вниз, давлением в сторону дна.
  3. Переверните лодку вверх дном и нагрейте строительным феном резиновые швы между транцем и баллоном, не затрагивая аналогичный смежный лодочный шов баллона.
  4. Воспользуйтесь старым транцем как шаблоном для изготовления нового.
  5. Очертите контур транца, вставки на фанерной заготовке и вырежьте электролобзиком.
  6. Пропитайте водоотталкивающей эмульсией.
  7. Примерьте транец к лодке.
  8. Вырежьте из ПВХ ткани шаблон транца и приклейте его с двух сторон.
  9. Торцы транца проклейте поливинилхлоридной или поликарбонатной материей.
  10. Зафиксируйте вставку к транцу на крепеж.
  11. Поместите готовый транец в лодку так, чтобы транцевая вставка оказалась сверху.
  12. Заготовьте куски ПВХ ткани и проклейте транец в местах стыковки с дном и баллонами с помощью полиуретанового клея.

Новый транец своими руками готов к активному сплаву под мотором!

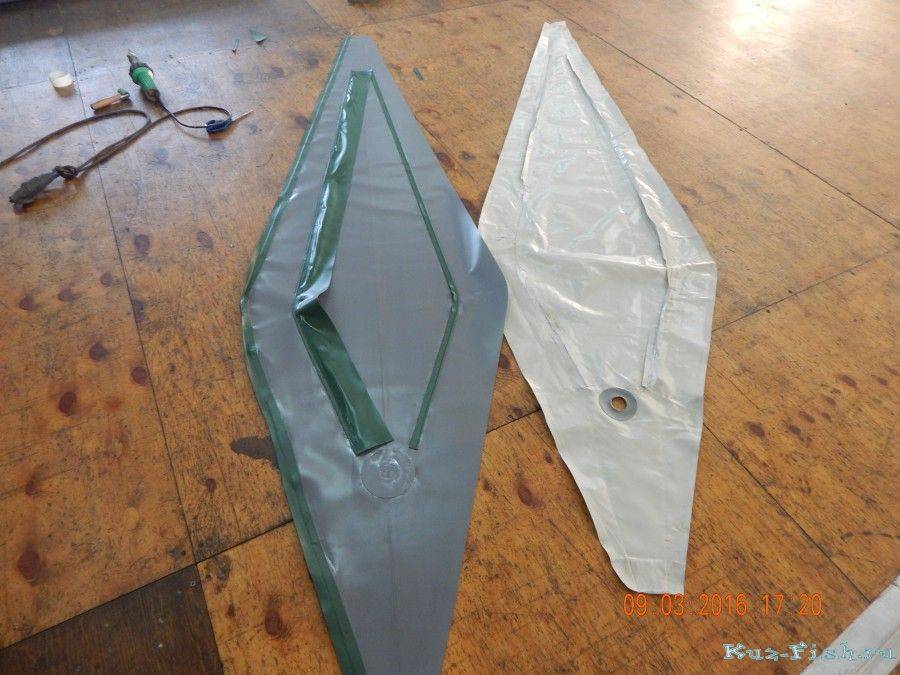

Плюсы и минусы киля для лодки ПВХ

Существует большое количество разногласий между любителями рыбной ловли, по поводу нужен ли на самом деле киль для надувной лодки.

Данный вид устройства имеет следующие преимущества:

  • плавательное средство имеет улучшенные плавательные качества и позволяет удерживать лодку в одном положении даже при больших волнах;
  • при передвижении на большой скорости лодка не перекидывается и мягче переносит удары волн;
  • при поворотах на скорости рыбак не ощущает никаких смещений в сторону;
  • рыбак не ощущает вибрации от течения.

Несмотря на все имеющиеся преимущества, следует выделить недостатки применения такого дополнительного устройства:

  • использование изделия повышает общий вес лодки, а также снижает рабочую площадь;
  • необходимо дополнительные затраты на приобретение изделия или его самостоятельное изготовление;
  • рекомендовано использовать только для моторных плавающих средств;
  • во время сборки лодки затрачивается большее время.

Технические требования

Киль необходим, чтобы безопасно плавать на большие расстояния особенно в том случае, если в лодке предусматривается определенный груз, например, пойманная рыба. Если лодка большая (более 3 м в длину), то лучше всего сделать надувной киль, который поможет управлять средством даже при большой скорости.

Но устанавливать его нужно в соответствии с техническими требованиями:

  • использование возможно при наличии мотора, мощность которого может варьироваться от 5 до 30 л. с.;
  • надувной киль на лодке из ПВХ требует твердого настила палубной поверхности, обеспечивающего упор – только благодаря этому достигается устойчивость судна;
  • киль должен быть размещен внутри лодки, а его основной и торцевые швы надежно загерметизированы (для этого труба ополаскивается раствором горчицы).

Если для усовершенствования заводского киля требуется его усиление за счет наклеивания привального бруса в виде поливинилхлоридной ленты, то самодельное изделие для судна без этой детали придется сначала изготовить по выкройкам, затем собрать и надежно закрепить к лодке. При использовании клапана эта деталь стравливает воздух и помогает легко балансировать на воде без тряски, раскачиваний и риска боковых смещений.

Процесс производства

Чтобы изготовить обычную лодку из ПНД труб большого диаметра или иных видов труб, необходимо:

  1. изготовить каркас лодки;
  2. обшить каркас из труб любым водонепроницаемым материалом;
  3. смастерить своими руками из труб и пластика или приобрести весла.
  • изготовить и установить киль для лодки, облегчающий процесс управления;
  • смастерить тележку для перевозки плавсредства. Тележка для лодки из труб изготавливается в соответствии с ее габаритными размерами.

Средство для транспортировки

Сборка каркаса

Чтобы изготовить каркас из канализационных труб, на первой стадии потребуется разработать чертеж будущей конструкции. Принципиального значения форма и размеры не имеют, поэтому могут быть определены пользователем самостоятельно, опираясь на уровень комфорта при использовании.

Лодка может быть оснащена одним или несколькими сиденьями. Для придания конструкции дополнительной прочности и устойчивость дно целесообразнее оснастить жестким основанием, например, деревянным настилом, крепление которого производится при помощи хомутов (стяжек).

При сборке каркаса можно использовать:

  • метод сварки, отличающийся большим запасом прочности и герметичности;
  • клейкую ленту. Наименее прочная конструкция, отличающаяся быстротой изготовления.

Основание для лодки

После полной сборки каркаса можно приступать к установке сидений. Кресло в лодку из труб ПВХ также можно изготовить самостоятельно. Чаще всего используются:

  • сиденья от стульев;
  • деревянные доски;
  • металлические пластины.

Обшивка

Для обшивки каркаса можно использовать:

  • брезент. Материал отличается большей прочностью и долговечностью, но вместе с этим и большей стоимостью;
  • прозрачную полиэтиленовую пленку. Материал менее прочен, то готовая лодка выглядит оригинальней.

Для крепления выбранного обшивочного материала используются:

  • клейкая лента;
  • пластиковые зажимы;
  • пластиковые кольца.

Лодка, готовая к использованию

Можно соорудить и иные конструкции самодельных лодок, в основе которых будут находиться трубы. Все зависит от выдумки строителя и его умения работать с данными материалами.

Зачем нужен?

Приспособление выполняет несколько функций, которые одновременно являются преимуществами детали:

  • днище с килем помогает удерживать лодку на воде и улучшает ее скольжение за счет скорости водного напора;
  • обеспечивается стабильность движения при большой скорости;
  • судно становится мобильным – при поворотах встречные потоки его не раскачивают, а использование лодки становится безопасным для человека.

Также достоинствами киля из пластика являются следующие показатели:

  • его невосприимчивость к воздействию солнца, воды;
  • отсутствие токсичных выделений.

Имеются и недостатки:

  • баллон не всегда приходится по центру судна, из-за чего устойчивость может меняться;
  • есть необходимость в подкачке ослабевшего кильсона, чтобы не морщилась ткань днища (при этом лодка «зарывается» в воду);
  • при надувном киле на волнах требуется постоянно управлять при помощи руля;
  • кроме того, лодка с килем занимает больше места и тяжелее по весу.

В целом модернизация рыболовного средства нужна в том случае, когда необходимо улучшить некоторые параметры и сделать лодку удобной в применении. Однако ее отдельные элементы могут иметь высокую стоимость, поэтому приобретать их не выгодно.

Общая характеристика

Рулевое управление на лодки «Прогресс», «Казанка» и прочие популярные модели может быть выполнено в двух вариациях. К первой категории относится ручная (румпельная) система. Также возможно устанавливать дистанционное управление плавательным средством.

Ручное управление чаще всего устанавливается на спасательные и спортивные лодки как штатная система. При этом лодка может выполнять сложное маневрирование, частые повороты. Это надежная конструкция, которая сегодня применяется на рыбацких и спецлодках.

Дистанционное управление подходит для плавсредств, длина которых превышает 3,5 м. Это предоставляет капитану возможность хорошо обозревать местность, находясь у рулевого колеса. Если человек, управляющий лодкой, находится на румпеле, ему будет видно меньшую акваторию вокруг. Это повышает безопасность. Чаще всего владельцы моторных лодок сегодня выбирают дистанционные системы. Они надежные и комфортные в применении.

Уключины

Уключина – это фурнитура для бортового крепления весла. В случае, когда этот механизм повредился или пришел в негодность, встает вопрос о ее ремонте или замене.

Для ремонта понадобится:

  • Крестовая отвертка;
  • Обезжириватель;
  • Кисточка;
  • Клей.

Ремонт уключины на ПВХ лодке включает:

  • Замена уключины в сборе;
  • Ремонт пальца штока уключины;
  • Замена штока уключины (держателя весла).

Замена уключины

Поменять уключину рекомендуется следующим способом:

  1. Аккуратно снять старую уключину.
  2. Удалить остатки клея и обезжирить.
  3. Нанести клей на уключину и на ПВХ борт.
  4. Выдержать клей 10 минут для лучшей сцепки.
  5. Плотно прижать уключину к борту.

Замена пальца или штока уключины

Рекомендации по ремонту пальца, штока уключины:

  • С помощью крестовой отвертки вынуть два самореза, фиксирующих палец.
  • Аккуратно выдавить палец из штока.
  • Произвести замену крепления и зафиксировать на саморезах.

Клей

В производстве лодок ПВХ используется полиуретановый клей, который изначально применялся в обувной промышленности. Лодочные ЗИПы обычно комплектуются клеями без отвердителя. Они неплохо склеивают, но до определенного нагревания заплатки солнцем. Некоторые производители кладут в ЗИП два тюбика, в одном клей – смола, в другом специальный отвердитель, такой ремкомплект наиболее качественный. Но в любом случае ремкомплект создан для того, чтобы в случае чего, можно было поставить временную заплатку и спокойно продолжить рыбалку. Для качественного домашнего ремонта желателен двухкомпонентный клей. Причем самый долговечный и самый качественный клей, у которого высокая температура склеивания. Как правило, порядка семидесяти градусов.
Существуют и холодные клеи, у них температура склеивания составляет 21 градус, и такие клеи в большинстве случаев используются на промышленных производствах, дабы увеличить производительность труда. То есть, чем меньше времени уходит на нагрев, тем быстрее собирается шов, а чем быстрее собирается шов, тем быстрее делается сама лодка. Гарантийный срок таких пэвэхашек год-два, и они его отхаживают, а вот после шести – семи лет «холодный» клей становится термически неустойчивым, и при сильном нагревании солнечными лучами начинает «плыть». Перестает работать отвердитель, и сам клей превращается в смолу без отвердителя, соответственно, начинают расходиться швы.

Ремонтируя лодку на водоеме, тоже неплохо прогреть заплатки. При этом нужно знать, что греть заплатки нужно не со стороны клея. Открытый огонь, при прогревании со стороны клея, способствует образованию на нем пленки, существенно ухудшающей качество склейки. Можно прогревать материал походной железной кружкой с находящейся в ней кипятком, причем главное, чтобы хорошо прогрелся хотя бы один слой материала. Кстати, так называемый «секундный» клей использовать не рекомендуется, так как он не удаляется с поверхности ПВХ, причем никак. Латка на полиуретановом клее снимается в обратном порядке – греем и снимаем. Если латка была на «секундном» клее, то ее придется только вырезать. К слову, в промышленном производстве место заплатки предварительно оклеивают малярной лентой или изолентой, чтобы клей не выходил за границы латки. В принципе, клей и так можно намазать, на качество это не сильно влияет. Но полиуретановый клей имеет свойство желтеть на солнце, что впоследствии может испортить вид шва.

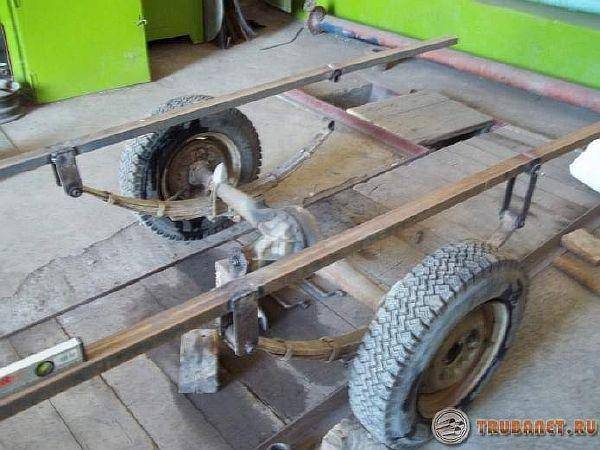

Тележка

В отличие от лодки, на создание которой придется потратить немного времени, тележка для лодки из ПВХ труб делается быстро. Она предназначается для транспортировки лодки из ПВХ труб с двигателем и прилегающим грузом.


Наличие тележки существенно облегчает перевозки лодки. Имея тележку, смонтированную своими руками, при перевозке можно обойтись без посторонней помощи и напряжения.

На предоставленных фото и видео – роликах есть возможность увидеть различные варианты этих механизмов. Рассмотрев их можно выбрать наиболее подходящий вариант для постройки своими руками.

Видео

Размеры тележки зависят от габаритов лодки. И рассчитывая их, нужно иметь в виду, что ширина тележки должна быть такой, чтобы плавательное средство удобно на ней размещалось.

Для создания такой конструкции своими руками необходимо подготовить трубу объемом на 32 мм. Специалисты рекомендуют остановить свой выбор на изделиях, армированных стекловолокном.

Также следует запастись соответствующими креплениями для патрубков (муфтами и крестовинами). Еще понадобиться пара колес и стальной прут.

Вначале делают ось из трубок со вставленным стальным прутом. На него вставляют колеса и фиксируют их скобами. Далее из трубок выполняется рама, которая на подпорках размещается над осью.

Еще некоторые детали

Теперь, как сделать лодку из труб пвх, ясно. Данная работа потребует много терпения, займет не маленький отрезок времени, но в конечном результате можно получить огромное удовольствие от такого дополнения к отдыху на водных просторах, как отличная лодка, сделанная своими руками.

Для удобства плавания понадобятся весла. Их тоже не трудно сделать своими руками. Для этого отлично подойдет не толстая ПВХ труба.

Эти полоски крепят к пластиковым трубкам саморезами. Саморезы подтягивать очень плотно не советуют, потому, что акрил может лопнуть. А нижнюю часть весла рекомендуют немного закруглить.

Смотреть видео Для большей устойчивости изделия на его боковых частях можно приделать выносные опоры. В их роли могут выступать два больших пластиковых бутыля на выносных планках.

В таком дополнении есть плюсы, это, например, образование свободного места для хранения улова или любых других мелочей. Но, есть в таком решении и свои минусы, на таких плавательных сооружениях немного труднее грести из-за нехватки места.

Тент

Настоящий рыбак не бросает рыбалку ни в зимнее время, ни в плохую погоду. На рыбной ловле в летний период от палящих лучей солнца и от проливного дождя на плаву может защитить тент. С такой защитой речная прогулка не будет безнадежно испорчена.

Купить такой тент – удовольствие не из дешевых, поэтому многие рыбаки оснащают свои «субмарины» тентами, который производят своими руками.

Самая простая конструкция – это тент, который крепят на каркас, закрепленный на стойках. Все это можно сделать из ПВХ труб.

Работа выполняется так: на каркас в конце закрепляется брезент или ткань ПВХ. ПВХ трубы являются легким материалом, который не станет общий вес.

При этом они достаточно прочные, и каркас не сломается при случайном зацеплении с нависшими над водой ветками или кустарниками.

Конструкция тента из ПВХ трубок, проделанного своими руками, может быть очень разной, здесь все зависит от размеров и формы изделия, и от личных предпочтений.

Лодка из труб ПВХ своими руками станет неповторимой, если ее дополнительно украсить

Многие этому моменту уделяют особенное внимание, например, расписывают акриловыми красками, обшивают окрашенными листами фанеры и другое

Видео

https://www.youtube.com/watch?v=cr0kfsdfLYU После таких мероприятий сконструированное своими руками творение точно будет неповторимым и запоминающимся. Вся конструкция не потребует большого количества финансов, ведь магазинные аналоги стоят куда дороже.

Немного терпения усидчивости, потраченные в процессе конструирования, принесут огромное удовольствие от отдыха на речке.
