Как сделать абордажный крюк (кошка или пистолет из арматурного прутка)

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
   • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
   • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.

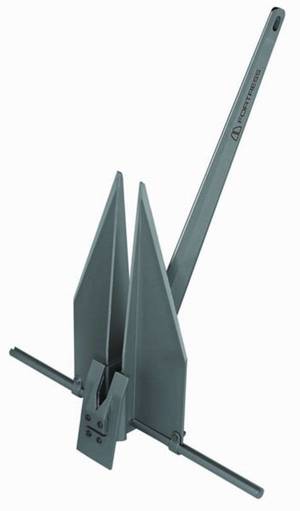

   • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
   • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
   • Курбатовский. Рекомендуется для комплектации надувных лодок.
   • Разборной . Рекомендован для надувных лодок.
   • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.

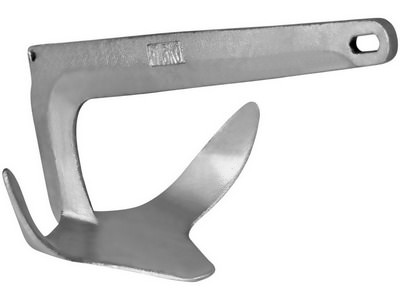

   • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
   • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
   • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

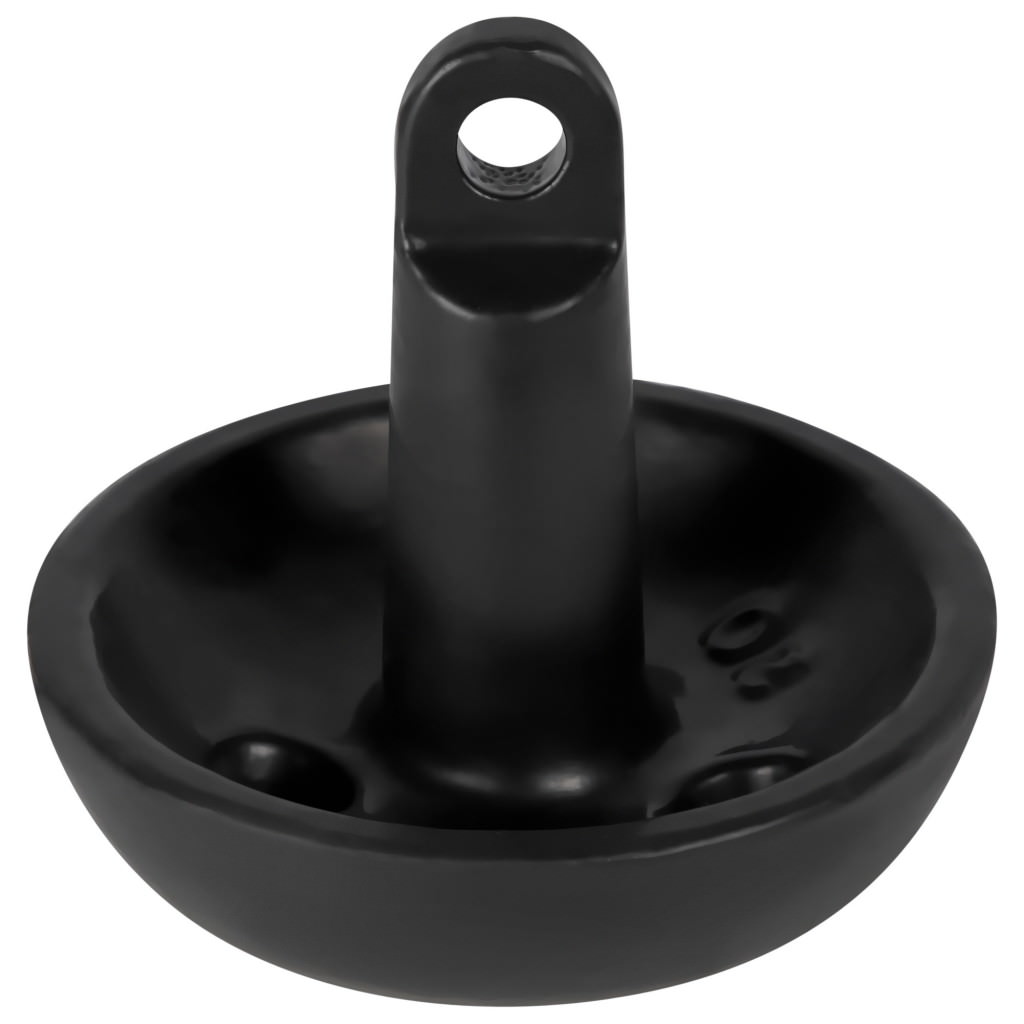

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

• Камень с отверстием для крепления каната
• Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
• Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Система Курбатова и пирамидальный якорь

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с. Конструкция представляет собой раздвоенный хомут из крепкой проволоки и одной лапы с наклоном в 45º. Удлиненный шток гарантирует проникновение лапы в грунтовое дно независимо от угла падения. Такое изделие обладает компактностью и небольшим весом. Для изготовления понадобятся следующие материалы:

• стальная проволока диаметром 7-8 мм;
• лист стали толщиной 3 мм;
• прут из стали диаметром 13-15 мм.

Имея чертежи и сварной аппарат, сделать подобную конструкцию своими руками несложно:

• проволоку изгибают в форме веретена, к верхней части которого приваривают планку;
• шайбы и планку для фиксации лапы в раскрытом положении приваривают к штоку;
• полосу металла приваривают к концам веретена, соединяя их между собой.

Система Курбатова отлично подходит для лодок ПВХ длиной до 5 м. Вес ее составляет 2-3 кг, поэтому при рыбалке на водоемах с заметным течением следует предусмотреть возможность крепления дополнительного груза массой 4-5 кг. Желательно изготовить брезентовые чехлы для утяжелителя и самого якоря, чтобы не повредить материал резиновой лодки.

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с

Некоторые советы по использованию якорей

Сделать якорь своими руками – это несложно. Намного сложнее научиться его эксплуатировать. Если этого не сделать, то потерять его не составит большого труда, а изготавливать якорь для каждой рыбалки – это очень накладно

Поэтому, важно знать, как порыбачить так, чтобы не потерять якорь

Как не утопить якорь

Каждый водоем характеризуется своим типом дна, который может быть разным на различных участках одного и того же водоема. Поэтому, трудно определить на твердом или илистом дне находится приспособление, если не попытаться его изучить. К сожалению, большинство рыболовов этого не делают. Чтобы не оставить якорь на дне водоема, нужно проделать следующее:

• закрепить якорь к тренду;
• обеспечить его буйком;
• вытаскивать с помощью буйрепа.

Сколько нужно иметь якорей

Как правило, для нормального функционирования лодки ПВХ, достаточно одного якоря, тем более, при условии правильной эксплуатации. Главное, чтобы конструкция отличалась надежностью, а погодные условия благоприятствовали процессу рыбной ловли. Несмотря на это, лучше перестраховаться и брать с собой еще один якорь, как говорится, на всякий «пожарный» случай

При этом, очень важно учитывать характер дна водоема. Иногда приходится перемещаться от одного водоема к другому, где дно может быть совсем другим

Поэтому, лучше иметь два якоря: один должен предназначаться для твердого дна, а другой для илистого.

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
  • полоски10…15 см х2 см, 4 шт.;
  • полоски 4…5 см х 2 см, 4 шт., края закруглить.
  • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
  • лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

Материалы:

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

Технология:

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

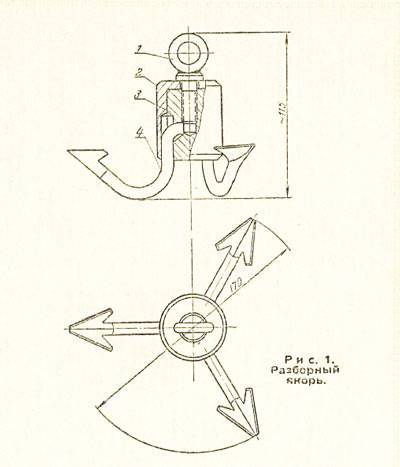

Разборной якорь своими руками

Материалы:

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

Есть несколько видов якорей, которые пользуются наибольшей популярностью у рыбаков:

• Модель якоря Холла.
• Всем известный якорь-кошка.
• Нашумевший якорь-Курбатова.
• Якорь напоминающий по форме грибок.
• Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

Простая модель разборного якоря

Для того, чтобы сделать такой якорь для лодки ПВХ своими руками вам потребуются некоторые детали:

• Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
• Гайка и втулка;
• Два меньших отрезка металла и два больших;
• Два металлических кольца;
• Свинец – около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

1. Необходимо закрепить втулку на конце трубы.
2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
3. Всю конструкцию необходимо зафиксировать с помощью гайки.
4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

Перечень необходимых деталей выглядит следующим образом:

• Стальной прут;
• Проволока из стали;
• Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

1. Согните из стальной проволоки фигуру похожую на веретено.
2. Приварите остальные детали к полученной конструкции.
3. Якорь будет удерживаться на дне за счет веса отрезков металла.

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

Разновидности самодельных якорей

Рыбачить на большой воде без якоря не получится, так как сильный ветер или течение может понести лодку. Существует несколько вариантов исполнения подобной оснастки водного транспортного средства. Рассмотрим подробности каждой конструкции.

Простой разборный якорь

Для того чтобы сберечь свободное место при транспортировке надувной лодки можно создать разборную конструкцию. К особенностям создания подобного устройства можно отнести:

Небольшая трубка из нержавеющей стали, диаметр которой 25 миллиметров, и длина 270 мм

Следует уделять внимание трубе с большей толщиной стенок, так как она станет основой конструкции. Следующим шагом можно назвать приваривание на конце выбранной трубы втулку, диаметр который также 25 мм и есть резьба М12

Для того чтобы якорь цеплялся за дно следует провести приваривание лап, которые изготавливают из полосок нержавеющей стали толщиной 4 мм, длиной 260 мм и шириной 40 мм. Края стальных полосок следует обработать при помощи наждачной бумаги. Лапы надеваются на шток, после чего проводится их фиксация при помощи гайки М12

Этот момент определяет возможность разбора конструкции. На гайку наваривается кольцо, с другой стороны трубы также создается кольцо для канат.

Результатом проведенной работы станет конструкция, которая имеет вес около 1,6 кг. Для того чтобы существенно повысить устойчивость лодки во время шторма можно в шок залить около 2-х кг металла.

Курбатовский якорь

Также довольно большой популярностью пользуется Курбатовский якорь. Для его изготовления понадобится следующее:

• листовой металл, толщина которого должна быть не менее 3 мм;
• проволока из стали, диаметр которой должен быть не менее 8 мм;
• кусок металлического прута длиной около 12 сантиметров.

Конструкция будет неразборной и иметь раздвоенное веретено и одну лапу. Вес составит примерно 2 кг, чего во многих случаях достаточно для стабилизации лодки во время ветра или сильного течения.

Всю работу можно разделить на следующие этапы:

1. Сначала нужно сделать веретено из проволоки. При этом к верхней части конструкции приваривается планка.
2. Следующим шагом является привязывание фиксирующей планки к штоку. Именно этот момент определяет то, что лапа будет после опускания на дно якоря разворачиваться. Этот момент позволяет обеспечить стабилизацию лодки на воде.
3. К концам веретена у штока приваривается полоска металла. Это делается для того, чтобы поддерживать созданные лапы в рабочем положении.

Следует довольно много внимания уделить качеству сварного шва.

При погружении якорь может довольно сильно удариться о дно, что может привести к повреждению конструкции. Сварные швы восприимчивы к ударным нагрузкам.

Якорь Кошка

Существует достаточно много различных моделей лодок, при изготовлении которых используется ПВХ. Для лодки из ПВХ длиной 3-4 метра отличным выбором становится якорь-кошка. Довольно часто проводится изготовление разборного варианта. Изменить положение лап можно при помощи муфты, которая может скользить по созданному веретену и стопорится в определенном положении.

Как поймать больше рыбы?

1. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
2. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

К другим особенностям конструкции можно отнести:

• для предотвращения обрыва лап их закрепляют на штоке при помощи шплинтов;
• при необходимости освобождения конструкции на момент ее застревания проводится срезание шплинтов;
• шарнирное крепление лап внизу конструкции позволяет существенно повысить ее компактность.

Рассматриваемая конструкция имеет относительно небольшой вес, что определяет возможность ее использования только в безветренной погоде. Если сильное течение или ветер, то приходится существенно утяжелять прибор.

Модель пирамидальной формы

При изготовлении якоря пирамидальной формы следует использовать твердый свинец. Изготовить рассматриваемую форму можно при использовании листового металла, который сваривается между собой. Для существенного укрепления конструкции проводится наваривание проволоки по периметру. После этого созданную форму закапывают в приготовленную яму в земле и заливают свинцом.

Плавкость свинца определяет то, что сделать его пластичным можно самостоятельно при использовании обычного оборудования. До того момента, пока свинец не остыл, проводится ставка проволочной проушины. Свинец можно собрать из старых аккумуляторов.

Предназначение

Безопасность людей, находящихся в лодке, необходимо обеспечивать любыми доступными средствами. Этого невозможно достичь без якоря. Особенно такое средство актуально во время зимнего сезона, когда падение в воду может быть не только неприятным, но и опасным.

Якорь выполняет ряд важнейших функций:

стабилизирует положение судна;
обеспечивает возможность сделать короткую или длительную остановку, что особенно важно во время рыбалки;
помогает пришвартоваться, ведь легкие надувные лодки довольно проблематичны в этом плане.

Функции могут немного разниться в зависимости от типа конструкции.

Конструкции складной кошки

Среди опытных рыбаков получили распространение несколько вариантов якоря-кошки, упрощающее его хранение:

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

Как изготовить якорь своими руками

Одним из наиболее распространенных и универсальных якорей, которые к тому же довольно просто изготовить самостоятельно, является якорь-кошка.

Для его изготовления понадобиться:

• металлический прут ил труба, длиной от 200 мм. — до 300 мм. и диаметром 25 мм. — 30 мм.
• небольшой кусок полой трубы, диаметров — 40 — 50 мм.
• монтажные кольца — 3 штуки.
• металлически листы — толщина 4-6 мм.

1. Из металлических листов вырезать:
   • Четыре полоски прямоугольной формы (размеры: ДхШ) — 50х20 мм.
   • Четыре полоски с закругленными краями (размеры: ДхШ) — 50х20 мм.
   • Восемь полосок с закругленными краями только с одной стороны и просвероить в них отверстия для крепления рук (ДхШ) — 80х20 мм (диаметр отверстий — 5-7 мм.).
   • Четыре треугольника (лапы якоря).
2. К основной трубе необходимо приварить монтажные кольца (сверху и снизу).
3. Приварить к нижней части основы четыре полоски с закругленными концами (4 из 8).
4. Оставшиеся полоски приварить к второй трубе. Она должна свободно перемещаться по первой.
5. Просверлить отверстие в средних и длинных полосках — во-первых — по краям — а во-вторых, только с одной стороны.
6. Приварить треугольники к данным полоскам (к сужающимся сторонам). В средней части этих полосок, сделать небольшие надрезы и согнуть. После этого, сварить в данном месте. Таким образом, рогам придается изогнутая форма. Прикрепить сделанные рога, с помощью металлических прутков к нижним «ушам». Таким же способом прикрепить четырех сантиметровые полоски к ушам, расположенным на куске трубы и после чего надеть ее на основную трубу. Просверлить в рогах отверстия так, чтобы можно было соединить их прутками с отверстиями в других концах четырехсантиметровых полосок.

Конструкция якоря

В настоящее время существует около десятка известных и проверенных конструкций якоря:

Самым распространенным является якорь-кошка, который чаще всего устанавливается на лодках ПВХ. Данная модель якоря весит от 2 до 10 килограмм. Чаще всего для малогабаритных лодок обычно создают складные якоря. Преимуществами данного якоря являются небольшой вес, компактность, малые габариты. Существуем два вида якорей-кошек, отличающихся способом фиксации лап.

В первом случае лапы выпрямляются прямо с помощью специальной поворотной муфты, во втором случае механизм фиксации лап схож с зонтом, то есть лапы выдвигаются от центра. Большим недостатком данного якоря является низкое сцепление с илистым или каменистым дном.

Вторым по популярности является якорь Денфорта, напоминающий плуг. Данную модель нельзя очень легкой и малогабаритной, но зато она имеет большую силу сцепления с грунтом и камнем. С помощью своих плоских лопаточек якорь буквально закапывает себя в дно на довольно внушаемую глубину, затем встречает плотный грунт и останавливается вместе с лодкой. Якорь Денфорта, имеющий массу примерно 2 кг, может выдержать лодку с массой до 80 кг. Явным преимуществом данного якоря является легкость в снятии подводного зацепа.

Также весьма известным является речной грибовидный якорь, который своей формой напоминает гриб. Весит такая модель примерно 3-10 кг. Отлично ведет себя на каменистом дне, имеет небольшие размеры и весьма компактен.

Еще одним видом якорей является якорь Брюса, который имеет форму огромного крюка, на конце которого в разные стороны торчат две лопатки. При забрасывании зарывается с помощью лопаток в грунт и фиксирует судно.

Существует также вильчатый якорь, который своей формой напоминает двойную вилку, между двумя концами которой располагается лапка. Таким образом, при забрасывании лапа зарывается в грунт и фиксируется в нем, а вилка дает еще большее сцепление. Недостатком является то, что устройство достаточно сложно вытащить обратно.

На лодках ПВХ часто редко, но применяется якорь Нортилла, имеющий форму звезды с четырьмя концами, на двух концах звезды, находящихся параллельно установлены лапки, с помощью которых якорь зарывается в грунт, а две дополнительные балки, торчащие в разные стороны, только усиливают сцепление. Минусы данной модели – это большой вес и габариты, высокая цена, сложно вытащить наружу.

Адмиралтейский якорь обычно применяется на больших кораблях, но бывают и случаи использования на лодках ПВХ. Он включает в себя веретено, транц, два рога, шток, скобу и рым. Самый главный плюс такого якоря – это универсальность. Его  можно использовать на водоемах, имеющих абсолютно любой вид дна. Также он отличается большим коэффициентом удерживающей силы, а также весьма простой конструкцией. Основными недостатками такого вида якоря являются: большие размеры и вес, высокая цена, сложность в эксплуатации.

Также существует еще одна разновидность якорей – якорь Портера, который очень похож на адмиралтейский, отличающийся лишь в способе крепления лап, которые крепятся перпендикулярно к штоку с помощью болтовых соединений. Благодаря этому, якорь может совершать колебания из стороны в сторону. Важным преимуществом данной модели является то, что при погружении в воду, одна лапа цепляется за грунт, а вторая за веретено, поэтому обеспечивается большая удерживающая сила, а вероятность, что якорный трос зацепится за торчащую лапу практически минимальна.

Виды якорей для ПВХ лодок

Какими бывают самодельные якоря?

На данный момент применяются различные модели самодельных якорей для пвх лодок наиболее востребованными можно выделить такие разновидности:

• Курбатова якорь.
• Грибовидной конструкции.
• Классический «адмиралтейский»
• Разработка Дэнфорта.
• Так называемый «якорь-кошка».

Грибовидный — или как их ещё называют, зонтообразные якоря начали применять в середине 19 века с целью надёжного и длительного крепления различных плавательных средств.

Широкое применение нашёл в районах с большим уровнем приливно-отливных течений или сильных ветров. При большей массе демонстрирует отличные удерживающие показатели.

Коэффициент удержания варьируется от шести то десяти в зависимости от массы.

Принадлежит к типу безрогих якорей. Материалом для изготовления служит чугун или железобетон в случае для больших конструкций.

Нижняя часть изготовляется с выемкой для лучшего засасывания.

Предусматривается изготовление воздухоотводящих каналов для улучшения показателей. Минимальный вес данного вида якоря для надувной лодки должен быть не менее 4 килограммов.

Адмиралтейский – существование подобных якоре отмечается ещё до нашей эры. Своим названием данная конструкция обязана испытаниям Британского Адмиралтейства в 1980 году.

Классическая конструкция представляет собой стальной кованый якорь со скобой и деревянным штоком.

Основным плюсом является надёжное и крепкое удержание. Но, не смотря на этот факт, существует и масса минусов.

Этот якорь отличается высокой громоздкостью и представляет немалую угрозу для самого судна и проходящих мимо судов. В случае применения в районах с изменяющимся ветром или течение часто происходит разрыв цепи.

Якорь Дэнфорта – схожий по принципу работы с якорем Холла, при этом отличается от него конструктивным исполнением, гораздо более сближенные лапы и наличие штока у тренда, предотвращает падение якоря на бок при соприкосновении с грунтом, выступая как стабилизатор.

Наибольшую популярность у рыболовов приобрели:

• Якорь-кошка.
• Модель Курбатова.

Неоспоримыми преимуществами использования первой модели можно назвать универсальность использования на любом типе грунтового покрытия.

Единственный недостаток — сравнительно малый вес что в свою очередь затрудняет использование при сильных порывах ветра. Для увеличения надёжности применяются дополнительные утяжелители.

Определённые недостатки имеются и у якоря Курбатова. В случае применения на каменистых типах грунта потребуется дополнительное укрепление конструкции.
