Корабельные якоря. Якорь Матросова: особенности конструкции

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

  • Модель якоря Холла.
  • Всем известный якорь-кошка.
  • Нашумевший якорь-Курбатова.
  • Якорь напоминающий по форме грибок.
  • Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

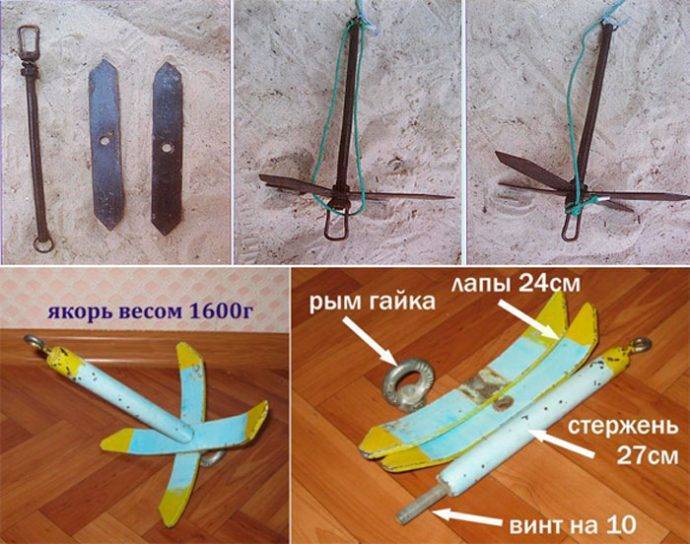

Простая модель разборного якоря

  • Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
  • Гайка и втулка;
  • Два меньших отрезка металла и два больших;
  • Два металлических кольца;
  • Свинец – около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

  1. Необходимо закрепить втулку на конце трубы.
  2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
  3. Всю конструкцию необходимо зафиксировать с помощью гайки.
  4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

  • Стальной прут;
  • Проволока из стали;
  • Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

  1. Согните из стальной проволоки фигуру похожую на веретено.
  2. Приварите остальные детали к полученной конструкции.
  3. Якорь будет удерживаться на дне за счет веса отрезков металла.

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

Смола

Развитие якорей

В средние века изготовляли только железные якоря у которых были деревянные штоки. Смотря на изображения на миниатюрах старинных рукописей, монетах, печатях и картинах, можно с уверенно сказать, что практически до XVIII в. форма якорей совершенно не менялась. Происходили лишь мелкие изменения в технике их изготовления. В XIV в. появляется четырехрогий якорь, который, однако, для больших судов был не очень пригоден. Такие якоря использовали в основном на галерах.

Веретено делали из нескольких железных стержней (или полос) которые сваривали вместе. По стандарту на сердцевину веретена шло четыре стержня, к которым добавляли более тонкие для достижения необходимой толщины.

После ковки сечение веретена приобретало почти прямоугольную форму с закругленными краями. Верх веретена, равный 1/16 его длины, имел квадратное сечение. Эта часть – шейма – служила для закрепления штока, поэтому на ней с двух сторон имелись выступы – заплечики – или орехи, на которых лежал шток.

В шейме было отверстие – ухо , через которое пропускали рым. Лапы у якоря имели форму равнобедренного треугольника: боковые стороны были приблизительно на 1/3 длиннее основания Шток делали из двух дубовых брусков, которые надевали на шейму и скрепляли четырьмя или шестью железными бугелями, поставленными на брусья в горячем состоянии.

Существовали якоря с изогнутыми рогами, которые применяли в основном на торговых судах, но наиболее распространенными были якоря с прямыми рогами. Они находились на вооружении военных-судов вплоть до 1820 г.

Позднее от них отказались вследствие частых аварий судов, возникавших при их использовании. К началу XIX в. относятся первые исследования, которые привели к значительным изменениям в конструкции традиционных якорей. Важнейшими из них были появление подвижного штока, затем поворотных рогов, отказ от штока.

Кроме того, стали применять стальное литье для изготовления якорей. В 1830 г. лейтенант английского военно-морского флота Роджер после многолетних исследований и опытов предложил новую конструкцию якоря, который стали называть его именем. Якорь Роджера, который применяли до последнего времени, можно отличить от других по наличию железного штока с квадратным отверстием посредине. Этим отверстием шток надевали на шейму веретена и затем шплинтовали.

Для того чтобы снять шток, необходимо было удалить рым, поэтому позднее его заменили скобой. Шток мог быть и деревянным.

Дрейф шлюпки с плавучим якорем

Если судно не может доплыть до берега, войти в бухту или же выбрать место, удобное для причаливания, а также не в состоянии посредством руля держаться на ветру, то следует прибегнуть к использованию плавучего якоря. Приспособление позволит сократить дрейф.

На большой глубине устройство дает возможность поставить судно вразрез волне. Якорь при этом находится на носу судна, в воде происходит его наполнение. Затем натягивается канат, который тормозит движение шлюпки, поворачивая ее носом навстречу ветру.

Длина каната должна составлять не меньше пяти длин маломерного судна. Трос выпускают в ослабленном состоянии. Он должен быть не короче каната для якоря.

Чтобы ослабить удар волн о судно и предотвратить заливание, применяют специальные масла. Наибольшей эффективностью обладают масла животного происхождения. Растекаясь по водной глади, они создают пленку, мешающую образованию гребней и гасящую энергию волн.

Минеральные масла обладают более низкой функциональностью. На маломерных суднах их применять не советуется.

Как сделать якорь для ПВХ лодки своими руками

Так как покупка якоря требует определенных затрат, часто бывает, что рыбаки используют любые подручные средства металлические обломки, связки камней, бутылки наполненные песком в качестве тормоза. Такие способы, малоэффективны, иногда имеют острые края, могут порезать материал лодки, громоздки, занимают полезное пространства. Сделать удобный якорь самому достаточно просто и не займет много времени.

Наиболее популярно среди рыбаков разборное устройство-кошка. Подобный якорь имеет легкую конструкцию, которую при сильно ветренной погоде можно дополнительно утяжелять. Инструмент хорошо показал себя для закрепления положения плавсредств из ПВХ средней длины.

Для изготовления нужно приготовить следующие материалы: металлическую трубка длиной 25 см, диаметром 25−35 мм, пара монтажных колец, лист метала около 5 мм толщины для изготовления 2 полос со сторонами 4 см на 26 см, гайка и втулка.

С двух концов длинной трубы привариваем монтажные кольца для веревок. В трубку закрепляем втулку. Фиксируем полоски с помощью гайки. Трубку можно залить свинцом для придания дополнительного веса. Нижнее кольцо и дополнительная веревка послужат, чтобы вытянуть устройство из дна.

Складная кошка имеет подобный внешний вид. Но благодаря подвижной муфте, шарнирному креплению каждого крючка может складываться. Это делает якорь более компактным. Но требует больше времени на изготовление.

Похожие главы из других книг:

Типы виз
Большинство стран пускает россиян на свою территорию только при наличии специального разрешения – визы. Она обычно представляет собой штамп или наклейку в паспорте. И только иногда встречаются визы, которые дают на отдельном листе бумаги, или чисто электронные

Квадратные типы
Из формы Геркулеса Фарнезского происходят два типа: Марс и Земля.Марс и Земля характеризуются физической мощью их костной и мускульной систем. Тело их, будто высеченное топором, можно схематизировать с помощью квадрата. Голова тоже четырехугольная.

Овальные типы
Из формы дискобола, метателя диска, происходят три овальных типа – Меркурий, Солнце и Венера.В то время как господствующей чертой квадратных типов была мощь мускульной системы, а господствующей психологической чертой – мужская энергия, главная физическая

Дегенеративные типы
Хочу сразу предупредить читателя не понимать слово «дегенеративный», т. е. вырожденный, в самом трагичном его смысле. Люди, которых мы причисляем к этой категории, не являются чудовищами ни по телу, ни по душе. Маленькая лунарианка, представленная

44. ТИПЫ ЛИДЕРСТВА
Выделяют два полярных типа лидерства – инструментальный и эмоциональный.Инструментальный (деловой) лидер – это член группы, который берет на себя инициативу в решении проблемной ситуации в соответствии с групповыми целями и обладает соответствующими

Типы мотивации
Самомотивация делится на два типа – мотивация «К» и мотивация «От». Первый тип («К») – это мотивация на что-то хорошее: буду больше зарабатывать и куплю себе новую машину.Кажется, все просто, но беда в том, что положительной мотивацией умеют

§ 176. Типы предложения
1. В вариантах Я предлагаю открыть собрание (двусоставное предложение) – Предлагаю открыть собрание (односоставное предложение) второй отмечается как более разговорный (см. § 167, п. 2). Например: Утопаю в грязи… в подлости своей утопаю… (Горький). С

3.2. Классификация и основные технические данные якорей
По назначению якоря подразделяются на становые и вспомогательные.Становые якоря предназначены для удержания корабля на месте. Корабли снабжаются двумя становыми якорями; катера водоизмещением до 35 т –

3.5. Стопоры для якорных цепей и якорей
Для крепления якорной цепи во время стоянки корабля на якоре и временного задержания якорной цепи при работе с нею устанавливаются стационарные и переносные стопоры.Стационарные стопоры применяются для временного задержания

1.1. Типы сигнализаций
Рынок электронного оборудования охранно-пожарной сигнализации предлагает широкий выбор устройств, позволяющих построить систему и осуществить монтаж сигнализации загородного дома или квартиры любого уровня сложностиПо типу оповещения системы

4.3.3. Типы мошенничества
В соответствии с общепринятой классификацией существуют следующие типы мошенничества:1) использование неполученных карт;2) использование поддельных карт;3) проведение транзакций с использованием реквизитов карт;4) использование украденных или

ТИПЫ ВСПЫШЕК
Ручная вспышка отличается от других тем, что она включается, работает, а также позволяет установить все параметры по воле фотографа. Вы вручную выставляете необходимые значения диафрагмы в зависимости от расстояния до снимаемого объекта и других условий

Разновидности самодельных якорей

Рыбачить на большой воде без якоря не получится, так как сильный ветер или течение может понести лодку. Существует несколько вариантов исполнения подобной оснастки водного транспортного средства. Рассмотрим подробности каждой конструкции.

Простой разборный якорь

Для того чтобы сберечь свободное место при транспортировке надувной лодки можно создать разборную конструкцию. К особенностям создания подобного устройства можно отнести:

Небольшая трубка из нержавеющей стали, диаметр которой 25 миллиметров, и длина 270 мм

Следует уделять внимание трубе с большей толщиной стенок, так как она станет основой конструкции.
Следующим шагом можно назвать приваривание на конце выбранной трубы втулку, диаметр который также 25 мм и есть резьба М12.
Для того чтобы якорь цеплялся за дно следует провести приваривание лап, которые изготавливают из полосок нержавеющей стали толщиной 4 мм, длиной 260 мм и шириной 40 мм. Края стальных полосок следует обработать при помощи наждачной бумаги.
Лапы надеваются на шток, после чего проводится их фиксация при помощи гайки М12

Этот момент определяет возможность разбора конструкции. На гайку наваривается кольцо, с другой стороны трубы также создается кольцо для канат.

Результатом проведенной работы станет конструкция, которая имеет вес около 1,6 кг. Для того чтобы существенно повысить устойчивость лодки во время шторма можно в шок залить около 2-х кг металла.

Курбатовский якорь

Также довольно большой популярностью пользуется Курбатовский якорь. Для его изготовления понадобится следующее:

  • листовой металл, толщина которого должна быть не менее 3 мм;
  • проволока из стали, диаметр которой должен быть не менее 8 мм;
  • кусок металлического прута длиной около 12 сантиметров.

Конструкция будет неразборной и иметь раздвоенное веретено и одну лапу. Вес составит примерно 2 кг, чего во многих случаях достаточно для стабилизации лодки во время ветра или сильного течения.

Всю работу можно разделить на следующие этапы:

  1. Сначала нужно сделать веретено из проволоки. При этом к верхней части конструкции приваривается планка.
  2. Следующим шагом является привязывание фиксирующей планки к штоку. Именно этот момент определяет то, что лапа будет после опускания на дно якоря разворачиваться. Этот момент позволяет обеспечить стабилизацию лодки на воде.
  3. К концам веретена у штока приваривается полоска металла. Это делается для того, чтобы поддерживать созданные лапы в рабочем положении.

Следует довольно много внимания уделить качеству сварного шва.

При погружении якорь может довольно сильно удариться о дно, что может привести к повреждению конструкции. Сварные швы восприимчивы к ударным нагрузкам.

Якорь Кошка

Существует достаточно много различных моделей лодок, при изготовлении которых используется ПВХ. Для лодки из ПВХ длиной 3-4 метра отличным выбором становится якорь-кошка. Довольно часто проводится изготовление разборного варианта. Изменить положение лап можно при помощи муфты, которая может скользить по созданному веретену и стопорится в определенном положении.

Как поймать больше рыбы?

  1. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
  2. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

К другим особенностям конструкции можно отнести:

  • для предотвращения обрыва лап их закрепляют на штоке при помощи шплинтов;
  • при необходимости освобождения конструкции на момент ее застревания проводится срезание шплинтов;
  • шарнирное крепление лап внизу конструкции позволяет существенно повысить ее компактность.

Рассматриваемая конструкция имеет относительно небольшой вес, что определяет возможность ее использования только в безветренной погоде. Если сильное течение или ветер, то приходится существенно утяжелять прибор.

Модель пирамидальной формы

При изготовлении якоря пирамидальной формы следует использовать твердый свинец. Изготовить рассматриваемую форму можно при использовании листового металла, который сваривается между собой. Для существенного укрепления конструкции проводится наваривание проволоки по периметру. После этого созданную форму закапывают в приготовленную яму в земле и заливают свинцом.

Плавкость свинца определяет то, что сделать его пластичным можно самостоятельно при использовании обычного оборудования. До того момента, пока свинец не остыл, проводится ставка проволочной проушины. Свинец можно собрать из старых аккумуляторов.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

  1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
    • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
    • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
    • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
    • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
    • Курбатовский. Рекомендуется для комплектации надувных лодок.
    • Разборной . Рекомендован для надувных лодок.
    • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
    • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
    • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
    • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

  • Камень с отверстием для крепления каната
  • Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
  • Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

  1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
  2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
  3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Основные характеристики якорей

Чтобы якорь смог удерживать лодку при любых условиях, следует брать во внимание все факторы:

определиться с максимальной высотой волн;
рассчитать максимальное усилие ветра;
взять во внимание характер дна лодки;
правильно подобрать трос для якоря.

Особое внимание следует уделить качеству троса, поскольку он будет подвергаться большим усилиям. Чем больше вес лодки, тем на большие усилия должен быть рассчитан трос

Для якорей применяются два вида канатов:

  • искусственные. Они имеют длительный срок службы, так как не поддаются гниению;
  • натуральные. Мало применяются из-за малой устойчивости против влаги.

Как правило, трудно подобрать якорь на все случаи жизни, особенно в магазине.

Чтобы самодельный якорь выполнял свои функции в полной мере, следует провести ряд наблюдений:

  • ознакомиться с погодными условиями места рыбалки;
  • определиться с конструкцией;
  • заняться подготовкой необходимых материалов;
  • поинтересоваться у опытных рыболовов на предмет более удачной конструкции.

Если придерживаться следующих рекомендаций, то якорь будет полностью соответствовать своим характеристикам:

  • удерживать лодку на одном месте;
  • легко сниматься с дна водоема;
  • иметь небольшой вес;
  • иметь компактные размеры и не занимать много места;
  • быть устойчивым к коррозии;
  • хорошо работать на конкретном водоеме.

Обзор популярного софта

Из множества программ, предназначенных для проектирования каркасных домов, следует отметить несколько наиболее популярных продуктов. По большому счету они универсальны и имеют схожий набор базовых функций, но в каждой есть свои особенности. Из них пользователю предстоит сделать выбор самому – каждый сможет найти наиболее подходящую программу под себя, вне зависимости от опыта в проектировании.

ArCon

Это первая платная программа в нашем обзоре. Она представляет собой целый комплекс, способный создавать готовые проекты домов. ArCon обладает широкими возможностями визуализации, и даже позволяет прогуляться по созданному дому. Вы сможете разработать свой дизайн – для этого имеются все необходимые средства.

Полезное: Проекты каркасных бань и советы по выбору оптимального варианта для дома и дачи

Софт обладает интуитивно понятным интерфейсом и встроенной справкой, не требует долгого обучения. Предоставляет возможность планировать помещения внутри дома. Также сгодится и для дизайна – вы сможете регулировать освещение, настраивать цветовые палитры.

Как и многие платные программы, имеет базу из встроенных готовых решений, способных помочь с проектированием собственного дома. Для сохранения чертежей поддерживается формат dwg, а открыть ArCon способен почти любой формат чертежа.

WoodEngine

Программа отлично подойдет для проектирования каркасных домов, так как оснащена инструментами для проектирования из дерева. Справляется как с двух-, так и с трехмерными моделями.

WoodEngine выдает огромное количество информации по создаваемому проекту – все спецификации, деталировки и рабочие чертежи будут у вас перед глазами. Автоматизирует создание конструкции стен и архитектурных элементов, производит расчет материалов прямо во время проектировки. Детали и узлы не придется вычерчивать вручную.

Весьма популярна среди многих строительных компаний. Имеет набор встроенных шаблонов для проектирования. Является детищем компании Autodesk.

Дом-3D

Простейшая программа от российских разработчиков, распространяющаяся бесплатно. Подходит для первоначального проектирования, когда пользователю требуется лишь сделать набросок будущего строения.

Может быть полезна, если вы решите изменить планировку комнаты и захотите представить, как она будет выглядеть. В функционал софта входят возможности изменения фасадов объектов и дизайн стен. Все выполняется быстро и не вызывает проблем в освоении.

CyberMotion 3D-Designer

Платная программа с частично бесплатными возможностями. Оснащена многими полезными инструментами для проектирования каркасного дома. Умеет создавать объемное изображение после создания двумерного чертежа. Отлично подходит для дизайна помещений. Есть встроенная система справки, помогающая сориентироваться в возможностях ПО даже новичку.

Стоит отметить, что этот софт может создавать трехмерные модели с анимацией. Для этого необходимо отрисовать чертеж в трех проекциях, а дальше программа сделает все сама. Подходит не только для создания проектов домов, но и для работы с трехмерной анимацией в целом. С ее помощью можно спланировать расположение мебели и продумать дизайн интерьера комнаты.

Home Plan Pro

Одна из лучших программ для создания чертежей. Подходит для строительного проектирования, весьма отзывчива и не вызывает затруднений в освоении. Производитель позаботился о новичках в проектировании – разобраться с инструментами не составит сложностей. ПО представлено на русском языке.

Подходит для профессиональных проектировщиков и архитекторов. За счет отсутствия возможности работать с 3D-моделями, довольно нетребовательна к системе. Работает в различных системах измерения и имеет весьма доступный интерфейс.

Поддерживает все популярные графические форматы данных. Чертежи качественно выглядят на печати, все размеры соответствуют заданным.

Sema

С ее помощью можно выполнять самые разные по сложности задачи. Хорошо подходит для работы с деревянными конструкциями, в частности для проектирования каркасных домов. Активно используется профессионалами, но в то же время может быть легко изучена новичками. Отзывчивый и полностью русскоязычный интерфейс.

Программа работает с 2D и 3D моделями, обработка выполняется одинаково быстро. На экран можно вывести подробную информацию о разрезах, планах и видах всех деталей. Визуализация моделей очень наглядна, все формы и цвета выглядят реалистично.

Полезное: План каркасного дома

Отличительными особенностями является возможность работы со сложными элементами, такими как различные конструкции кровли и мансарды. Для каждого элемента чертежа предлагается выбрать наиболее оптимальное решение.

На печать выводятся чертежи, соответствующие всем стандартам ГОСТ. Программа интегрирована с Microsoft Office и не вызывает проблем с читаемостью различных форматов данных.

SketchUp

Один из самых популярных программных проектов, созданный компанией Google. Полностью бесплатна и с широким функционалом. Есть возможность менять текстуру объектов и даже создавать окружение дома в виде кустов и деревьев.

Софт умеет подсчитывать материалы, используемые для строительства, и выводит всю необходимую информацию в простом и удобном виде. Богатый выбор декораций, возможность без труда выбрать и расставить мебель по своему вкусу.

ПО отличается некоторыми уникальными особенностями, среди которых возможность быстро редактировать объекты посредством вытягивания мышкой. Также все настройки изменяются непосредственно в процессе проектирования – в программе отсутствуют предустановки.

Дополнительные элементы можно бесплатно скачивать из интернета с сайта разработчика. Поддерживаются слои для более удобного редактирования отдельных объектов.

Total 3d Home Deluxe

Мощная профессиональная программа, умеющая рисовать фотореалистичный интерьер для будущего дома. Трехмерные модели получаются особенно детализированными, что помогает наиболее подробно представить будущий интерьер.

Хорошо подойдет при планировании помещений, ремонта или реставрации. Активно используется дизайнерами. Распространяется с тридцатидневным бесплатным периодом использования.

ПО создает подробный отчет о всех затратах на создаваемый проект. Это отлично помогает сопоставить желания с возможностями. Имеется встроенная библиотека объектов, из которых можно составить интерьер по своему вкусу.

Xilinx PlanAhead

Одна из лучших программ для архитекторов. Довольно сложна в освоении, подходит продвинутым пользователям, имеющим опыт работы в аналогичных программах. Значительно экономит время за счет огромного потенциала в проектировании. С ее помощью можно выполнить подсчет наиболее эффективного расхода стройматериалов, продумать проектное решение для любых задач.

Среди особенностей стоит отметить то, что программа позволяет вносить изменения в каждый отдельный элемент конструкции, оставляя весь проект неизменным. Продукт является платным, купить его можно на сайте производителя.

Valtec

Относится к категории программ для расчета характеристик дома. Предназначена для проектирования систем отопления. ПО распространяется бесплатно.

Выполняет точные расчеты теплопотерь для всех известных материалов, настраивается под климат конкретной местности. Может выполнить гидравлические измерения, например, определить мощность циркуляционного насоса.

Существует множество калькуляторов для проектирования, предназначенных для любых нужд. Они способны рассчитывать балки, строительные материалы, проверять их на прочность, подсчитывать расход краски, давая возможность определиться с наиболее выгодным вариантом непосредственно перед закупкой.

Якорь Холла

В 1988 году англичанином Холлом был запатентован якорь, названный его именем. Этот якорь тоже считается флотским ветераном, только бесштоковым. Конструкция состоит из веретена и двух лап, отлитых вместе с коробкой.

Лапы в этой конструкции необычны: имеют плоскую форму, качаются и могут поворачиваться на оси.

Коробка и лапы утяжелены приливами с утолщениями в виде лопаток. Их задача – поворачивать лапы, заставляя их уходить в грунт на глубину, которая может в 4 раза превышать длину самих лап

Это особенно важно, если грунт слабый и необходимо сильно заглубиться, чтобы достичь прочного основания

Неоспоримыми плюсами якоря Холла считаются достаточно большая держащая сила, быстрая отдача (его можно отдавать на ходу, причём, такой способ отдачи даже помогает максимально заглубить лапы) и удобная уборка в клюз.

На мелководье он не опасен для других судов, так как лапы плашмя лежат на грунте, запутывание якорной цепи или каната вокруг лап исключено.

К минусам конструкции относят ненадежность крепления якоря на разнородном по составу грунте при возникновении вращающего момента или во время стоянки на открытом рейде при изменении направления ветра или сильном течении, когда якорь начинает ползти рывками. В этом случае при сильном рывке якорь выскакивает из грунта, а затем вновь углубляется благодаря лопатам, которые успевают нагрести бугор из грунта. Это объясняется слишком большим расстоянием между лапами. Кроме того, шарнирную коробку может заклинивать, когда в неё набирается песок или мелкая галька.

При втягивании в клюз при уборке якоря лапы не всегда могут самостоятельно принять необходимое положение из-за не очень удачного расположения центра тяжести.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
