Что такое фрикцион на катушке

Мультовые тормоза

Тормоз, он везде тормоз!

Ну, вот мы плавно и подошли к основному вопросу сегодняшнего дня. Вступление получилось длинным, но оно поможет разобраться с основными вопросами обзора.

Я для интереса посчитал количество тормозных систем, присутствующих в мультипликаторных катушках. Результат меня сначала удивил — от 4 до 6-ти. Не многовато ли для такого небольшого приспособления как мульт? Оказывается, в самый раз.
И вот что я насчитал:

• Осевой тормоз;
• Фрикционный тормоз;
• Стопор обратного хода (тоже считается тормозной системой);
• Центробежный тормоз;
• Магнитный тормоз;
• Система DC (Digital Control);
• Кликер.

Давайте рассмотрим каждую из перечисленных систем поподробнее.

Классификация

Передний фрикционный механизм находится на шпуле. Такую конструкцию покупают в основном для спиннинга. Передний фрикцион имеет такие достоинства:

• прочность и надежность тормозного узла;
• длительный срок эксплуатации;
• катушка меньше весит;
• возможность более качественной регулировки;
• сбалансированность снаряжения.

1. Так как тормоз устанавливается на запасной шпуле, то стоимость снастей увеличивается.
2. При выуживании хищной рыбы трудно подстраивать тормоз на спиннинге.
3. Сложность замены шпули.
4. В конструкцию может попасть мусор.

После завершения рыболовного сезона засорившийся тормоз нужно тщательно очистить. Для очистки используют специальную рыболовную смазку.

Задний фрикционный узел находится в задней части катушки, за главным ее узлом. Заднее расположение фрикциона характерно для катушек матчевого рыбного лова. На спиннинг устанавливают редко, только на дешевых моделях китайского производства.

Достоинства катушки с задним фрикционом:

• удобная регулировка нагрузки при выуживании рыбы, так как лишних деталей нет;
• запасная шпуля снижается в цене;
• такая конструкция может применяться с тяжелыми приманками;
• при обрыве лески потери рыбы минимальные.

Недостатки: катушка становится тяжелее, что утяжеляет весь комплект снастей.

Задний фрикционный тормоз не обладает тонкой чувствительностью. Имеются в продаже такие конструкции катушек, в которых передний и задний тормоза объединены между собой. Это системы с бейтраннером. Бывают устройства, в которых совмещено заднее расположение главного и дополнительного тормозов. При этом механизм настраивается грубо, на максимальную нагрузку, а бейтраннер ослабляется. Таким образом, при рывках тяжелой рыбы, когда передний тормоз не срабатывает, задний фрикцион гасит рывки рыбы и не допускает разрыва лески.

Бейтраннеры применяют при такой ловле, когда можно оставить катушку с включенным тормозом и быть спокойным, что тяжелая рыба не утянет снасти в реку.

Лучшие марки фрикционных систем производятся японскими компаниями. Они постоянно выпускают инновационные модели и повышают качество изделий, усовершенствуя их конструкцию. Фрикционный тормоз сделает ловлю эффективной и быстрой, удилища, катушки для болонской удочки и другие снасти должны соответствовать типу тормозного узла.

Физико-химический тюнинг

Он предполагает реализацию процедур по закалке и упрочнению особо требовательных металлических компонентов АКПП в разных средах. Для этого отдельные детали подвергают воздействию высоких температур, держат в расплавах или растворах химических соединений (органика и неорганика) с последующей процедурой охлаждения по особой методике. Это достаточно дорогой и эффективный способ улучшения коробки «автомат».

Плюсы: прочность деталей и компонентов (их металлических поверхностей) серьезно возрастает.

Минусы: нужны специальные высокотехнологические условия реализации. Кустарно такую работу не провести.

Причины выхода из строя фрикционов

По мнению автоэкспертов, уже через 100-150 км. автовладелец начнет замечать неисправности в работе фрикционов. На это может указывать задержка, резкие рывки, что наблюдается во время переключения АКПП. Чтобы диагностировать фрикционный износ нужно залазить в коробку передач, что вызывает некие сложности.

Среди основных причин нарушения работы фрикционов выделяют следующие:

• Загрязнённое масло. Обычно производители рекомендуют осуществлять замену своего масла каждые 60 тыс. км. пробега. После этого около 50% свойств масла теряются, и тогда оно начинает пригорать, в нём появляется загрязнения, что в результате затрудняет прохождение масла по каналам гидроблока и насоса. А из-за падения давления диски начинают гореть, вот почему в данной поломке водитель чувствует запах горелого. При игнорировании смены масла, у машины на 80-100 тыс. км. пробега возникают такие проблемы.
• Недостаточный масляной уровень или загрязнён масляной фильтр. Это приводит к таким же проблемам, как при предыдущей причине.
• Вода попала в масло. При данной ситуации наблюдается быстрое разрушение мягких фрикционных накладок, речь идёт о тех, которые изготовлены из прессованной бумаги. К примеру, такая проблема может быть у утопленных автомобилей.
• Забился радиатор. Нарушается циркуляция масла, которое приобретает густую консистенцию. Результатом проблемы станет полный отказ АКПП.

Также список можно дополнить длительной пробуксовкой, динамической ездой и т. д.

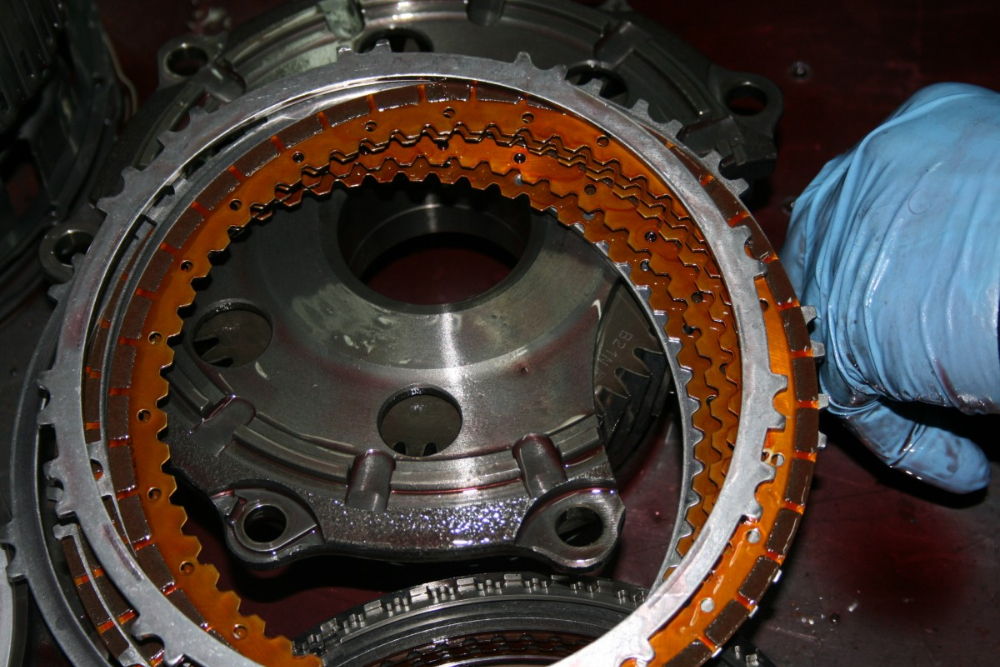

Фрикционы в нормальном состоянии

Основные признаки неисправности фрикционов

В процессе эксплуатации автомобиля часто возникают тревожные симптомы, по которым определяются дефекты отдельных узлов и деталей. При поломке и износе фрикционных дисков появляются следующие признаки:

1. Трансмиссионное масло приобретает темный оттенок и характерный запах гари.
2. Снижение уровня смазочного материала в картере АКПП (ниже минимальной отметки на замерном щупе или контрольной пробке).
3. Машина продолжает движение при переводе селектора АКПП в нейтральный режим N.
4. Затруднения при переключении передач.
5. Отказ режима заднего хода.
6. При переходе на другую скорость машина дергается и пинается.
7. Возникновение характерного металлического шума на холостых оборотах.
8. Автомобиль движется только при непрогретом масле в АКПП, пока оно густое и вязкое (на холодную). Горячее масло обладает меньшей вязкостью, толкатель не может полноценно сжать изношенные диски.

При возникновении одного или нескольких симптомов рекомендуется проверить работу механизма сцепления. В современных автомобилях проверка фрикционов осуществляется при подключении к бортовому компьютеру через специальные диагностические разъемы.

Укладка лески на шпулю

Укладка лески в БК осуществляется лесоукладывателем, вращающимся вокруг шпули и механизмом подачи шпули, преобразующим вращательное движение рукояти в возвратно – поступательное движение шпули.

Полный цикл движения шпули “вперед – назад” соответствует двум оборотам рукояти, при котором в первую половину цикла (“вперед”) леска укладывается по спирали в одну сторону, а во вторую (“назад”) – следующий слой спирали ложиться крест на крест по верх первого, в противоположном направлении. В безынерционных катушках чаще всего используются два типа механизма подачи шпули. Это механизм с червячной или кривошипно – шатунной передачей:1. червячная передача называемая “бесконечным винтом” – кинематическая точность червячной пары способствует более равномерной подаче шпули, тем самым повышая качество намотки лески.

2. кривошипно – шатунная передача с использованием кулисы называемая “локомотивной” – некоторые особенности механизма, не всегда позволяют добиться нужного качества укладки лески.

Вращательное движение лесоукладывателя и возвратно – поступательное движение шпули, согласованы между собой механизмом катушки. Единицей согласования служит шаг подачи шпули – длина ее перемещения за один полный оборот ротора (виток), часто называемая “шагом укладки лески”. Шаг укладки влияет на расстояние между соседними витками слоя намотки, а следовательно и на ее плотность и форму.

Постоянный на протяжении всего цикла “вперед – назад” шаг подачи, обеспечивает прямую – цилиндрическую укладку лески. Изменение шага во время цикла подачи, позволяет получить форму (фигуру) намотки лески отличную от прямой.На рисунке изображены три типа формы укладки лески на цилиндрическую шпулю:

• стандартная цилиндрическая, она же – прямая укладка,
• укладка прямым конусом,
• укладка обратным конусом.

-прямая (цилиндрическая уклада)  – имеет постоянный шаг укладки, позволяет получить прямой профиль (форму) намотки, не исключающий самопроизвольный сход лески, факт не мешающий катушке с данным типом укладки считаться самой распространенной и универсальной, с которой можно получить все три типа формы намотки, используя шпули разной конфигурации. Не стоит путать конфигурацию шпули с типом укладки лески, в одном случае – геометрическая форма шпули, в другом –  форма укладываемой на нее лески.

-укладка прямым конусом – имеет шаг укладки увеличивающийся по направлению к бортику шпули, позволяет получить конусный профиль намотки лески. Обеспечивает самый дальний заброс, при этом увеличивается вероятность самопроизвольного схода лески.

-укладка обратным конусом – имеет шаг уменьшающийся по направлению к бортику, позволяет получить обратно-конусный профиль намотки лески. Полностью исключает самопроизвольный сход лески, но при этом сокращается дальность заброса приманки.

Во избежание схода “бород”, необходимо не доматывать леску до края бортика, оставляя 1.5 – 2.0 мм

Важное требование к безынерционной катушке, независимо от типа укладки и механизма подачи, это качество намотки лески – она должна ложится равномерно по всей поверхности шпули, исключая волнообразные неровности, бугры и провалы

Как разобрать и собрать

В первый раз при разборе абсолютно любого устройства важно запомнить, как снимались все детали. Их необходимо раскладывать в том порядке, в каком они были демонтированы, причём класть их необходимо слева направо

Это правило позволит не запутаться при сборке и собрать всё правильно. Второй способ правильно все собрать – фотографировать каждое действие, но нам он кажется более трудоемким и не таким наглядным.

В том случае если катушка не очищается таким составом, тогда можно воспользоваться промышленным метанолом или бензином. Для того чтобы удалить грязь в местах, куда трудно попасть, можно использовать ватную палочку

Важно, что очистка устройства облегчит его разборку

Если разбор был для обслуживания механизма, находящегося в рабочем состоянии, то тогда его достаточно почистить не доставая. В том случае, если он не работает, то тогда его детали необходимо извлечь. В ручке и роторе стоят подшипники, их количество варьируется, у каждой марки свое число. Как правило, механизм располагается в правой части катушки и легко достается без применения каких-либо инструментов.

Собираем катушку, начиная от последних действий, с проверкой порядка установки всех деталей.

Но агрессивная среда – грязь, песок, вода – делают свое дело, и любая, даже самая дорогая катушка, начинает «шипеть», скрипеть и подавать другие «болезни». Если их не устранить своевременно – катушка прикажет долго жить. Кроме того, под корпус даже дорогих моделей как безынерционных, так и мультипликаторных катушек производитель очень часто кладет недостаточное количество смазки, в результате чего механизм катушки работает прктически «по сухому».

Поэтому своевременное обслуживание – залог долгих лет уверенной работы любой катушки. Однако перед тем, как качественно обслужить катушку, ее следует разобрать. В принципе, разборка безынерционной катушки с задним фрикционом не является архисложной процедурой, но определенные нюансы в ней есть. Как же правильно разобрать и почистить безынерционную катушку?

Прежде всего, следует снять шпулю катушки. Под ней видим стопор, зафиксированный на штоке. Его необходимо открутить для того, чтобы снять ротор. Весь механизм ротора и детали механизма заднего хода тщательно вычищаются от выработки и старой смазки, почерневшей от времени.

После того, как элементы катушки очищены от старой смазки, следует обильно смазать все механические элементы новой смазкой. Не следует давать излишнее количество смазки, лучше от этого катушка работать не станет. После смазки собираем катушку в обратном порядке.

Кроме того, особое внимание следует уделить механизму лесоукладывателя. Ролик лесоукладывателя подвержен попаданию мусора и заклиниванию

Из-за этого он останавливается в одном положении, перестает вращаться и вмиг пропиливается леской. Поэтому следует открутить гайку, фиксирующую механизм лесоукладывателя и тщательно промыть и смазать втулку или подшипник,на котором установлен сам ролик.

Помимо загрязнения механизма катушки во время рыбалки, происходит большое количество повреждений и поломок безынерционных катушек во время транспортировки. Чтобы этого не произошло, следует использовать всевозможные чехлы для катушек

В нашем магазине представлен большой ассортимент всевозможных чехлов и сумок для катушек, и если вопрос целости вашей «мясорубки» важен, рекомендуем обратить внимание на следующие модели:

В этом видео мы покажем вам как разобрать, собрать и обслужить китайскую катушку с задним фрикционом. Мы расскажем какие части катушки смазать и как собрать обратно все разобранные детали.

Вступление — 00:00 Что понадобится? — 01:35 Разбираем катушку — 01:58 Важный нюанс — 03:43 Разбираем катушку — 04:07 Как собрать-разобрать фрикцион — 07:22 Разбираем катушку — 07:47 Смазываем детали — 11:00 Собираем катушку — 12:46

Видео КАК РАЗОБРАТЬ, СОБРАТЬ И ОБСЛУЖИТЬ КАТУШКУ | Катушка с задним фрикционом канала Подсекай
