Чертежи байдарки. Байдарка своими руками – фото и чертежи

Особенности снасти

Рыболовная косынка устроена просто: это сеть, которая имеет в разложенном состоянии имеет треугольную форму , что обеспечивается металлическим прутом в основе треугольника. Он не только играет роль грузила, погружая снасть на дно, но и удерживает полотно сети в расправленном состоянии. Этот момент позволяет использовать косынку, в том числе и для подледной ловли в зимнее время.

Необходимые материалы

Для того чтобы провести работы, вам понадобится определенный набор комплектующих. Чтобы рассчитать их количество, нужно иметь под рукой чертежи байдарки из фанеры – своими руками сделать их сложно без наличия знаний в этой сфере, лучше купить готовый проект. Многие компании продают схемы с выкройками в натуральную величину, что очень удобно при работе и экономит очень много времени и сил.

Что касается материалов, то нужно следующее:

Фанера
Необходимо 3 листа размером 2440х1220 мм и толщиной 4 мм. Для работы подойдет только продукция высшего сорта без сучков и других изъянов. В идеале лучше использовать специальную морскую фанеру, она продается далеко не везде, но подходит для создания судов лучше всего, поэтому высокая цена не должна быть препятствием, лучше взять именно этот вариант
Стеклоткань
Необходим материал плотностью 130 гр/м2, он продается в рулонах разной длины. В среднем уходит от 15 до 20 погонных метров

Важно, чтобы стеклоткань была качественной, без изъянов и повреждений на поверхности
Эпоксидная смола
Для укрепления конструкции, повышения ее прочности и защиты от влаги используется эпоксидная смола, ее надо примерно 10 кг. Естественно, нужен и отвердитель, его количество зависит от пропорции, в которой смешиваются компоненты

Нужно всегда брать отвердитель с небольшим запасом, так как чаще всего его уходит на 10-15% больше нормы
Лак
В продаже есть специальные яхтные лаки, которые отлично противостоят как пресной, так и соленой воде и сохраняют свои свойства на протяжении длительного периода времени. Также не забудьте о приобретении растворителя, иногда лак нуждается в разбавлении, а также необходимо мыть руки и инструмент после окончания работ

Требования к самодельным моделям

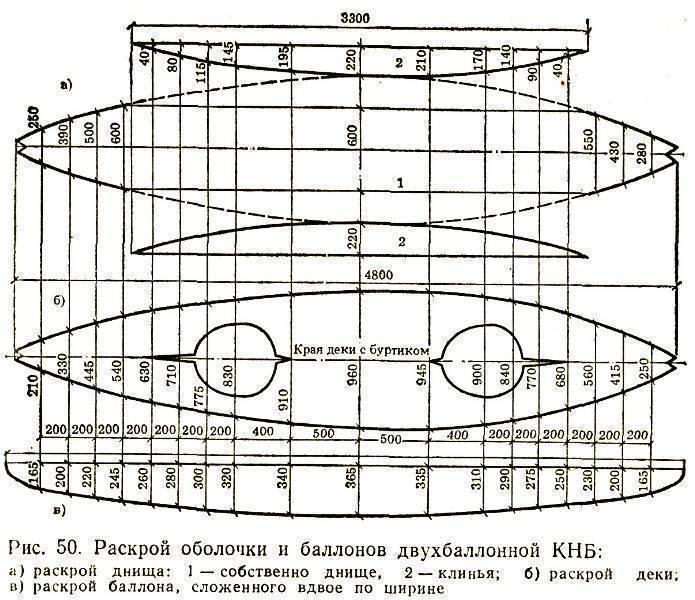

Чтобы осуществить постройку байдарки своими руками, следует для начала иметь под рукой ее чертежи. На них очень подробно, с указанием размеров, должны быть отображены различные элементы будущего транспортного средства:

  • привальные брусья;
  • кильсонные секции;
  • форштевни;
  • штевни;
  • шпангоуты;
  • фальшборты;
  • стрингера;
  • мидельвейс;
  • оболочка.

Возможные проблемы и нюансы

  • Изготовление лодки своими руками потребует помещения с достаточной площадью – можно использовать гараж, сарай.
  • Не стоит экономить на количестве эпоксидки – для получения прочного покрытия желательно обработать всю поверхность лодки за один раз. Поэтому покупать нужно с запасом, не меньше 10 кг – некоторые руководства указывают меньшее количество, но в результате может не хватить.
  • По технологии стеклоткань должна иметь плотность не менее 130, но это минимальная величина. Меньше 130 – это уже потеря прочности и надежности. Поэтому лучше брать большую, например, 200.
  • На ткани не должно быть заломов и загибов — поверхность должна быть ровной. Только в этом случае создание эпоксидного покрытия пройдет без проблем и с хорошим результатом.
  • Могут возникнуть сложности с фанерой – для байдарки типа «каяк» понадобятся габаритные листы фанеры, которые сложно найти. Не все магазины торгуют ими из-за сложности транспортировки. Поэтому придется сопоставлять размеры деталей для байдарки своими руками на чертежах с фанерой, которая есть в продаже, либо быть готовым к поиску материалов с нужными параметрами.

Сборка байдарки (каяка)

Перед тем как приступить к раскрою деталей будущей лодки, необходимо подготовить фанеру. Стандартные размеры 1 листа обычно составляют 1,5 на 1,5 метра, а для изготовления каяка необходимы полосы длиной 2,8 и шириной 0,75 метра. Их можно приобрести либо сразу у производителя, что обычно бывает совсем непросто, либо изготовить самостоятельно.

Для изготовления бортов листовую фанеру раскраивают на полосы по 0.75 метра. Для стыковки при помощи шлифовальной машинки снимают угловую фаску, точно подгоняя соседние листы. Из полос собирают один лист длиной 3,6 – 3,8 метра и проклеивают стыки эпоксидной смолой. Поверх шва для придания ему жесткости укладывается промазанная эпоксидной смолой стекловолоконная лента. Места стыков можно зафиксировать строительными скобами, а для качества склейки они прижимаются тяжелым грузом и оставляются до полного высыхания клея.

Пока происходит склейка материалов для борта можно продолжить распил фанеры на остальные детали корпуса будущей лодки. Нам понадобятся:

  • 4 перегородки для разделения внутреннего пространства корпуса, которые придадут жесткость конструкции и не позволят затонуть при получении пробоины;
  • заготовка для палубы;
  • 4 заготовки для соединения палубы и бортов.

Придаем лодке форму и проклеиваем

После того как листы фанеры склеены, при помощи лобзика им придается необходимая форма. Затем заготовки бортов слаживаются рядом и начинают соединяться при помощи вязальной проволоки. Предварительно в месте соединения необходимо проделать отверстия дрелью. Соединять конструкцию необходимо от середины.

Форму будущей лодки придадут вырезанные заранее 4 переборки. Затем шов проклеивается при помощи стеклоткани и эпоксидной смолы с обеих сторон. Когда корпус полностью высох на нем крепиться палуба и 4 боковые заготовки, которые обеспечивают герметичность каяка. Затем в палубе при помощи лобзика делается посадочное отверстие, которое дополнительно обклеивается стеклотканью.

После того как конструкция полностью высохла, ее проклеивают снаружи стеклотканью с эпоксидной смолой и после полного высыхания обрабатывается водостойким лаком.

Для того чтобы в каяке было удобно сидеть в корпусе под отверстием для посадки крепится лист фанеры, который и будет выполнять роль сидения.

Вот и всё! Сделать байдарку своими руками подсилу практически любому человеку, умеющему пользоваться стандартным набором инструментов. В конце предлагаем небольшое наглядное видео о том, как можно построить каяк из фанеры.

Втрой вариант байдарки

Чертежи это байдарки отличаются от предыдущей.

Первым делом также нужно выпилить все детали. Облегчив себе труд, изначально стягиваем все детали хомутами и смазываем швы эпоксидной смолой.

Чтобы избежать протекания эпоксидной смолы, вместо стекловолокна применим скотч.

Когда смола остынет скотч отклеиваем, также убираем хомуты. Швы снаружи тоже нужно замазать эпоксидной смолой.

Для изготовления этой модели байдарки хватило двух листов фанеры. Испытания байдарки показали, что такая байдарка более устойчива чем первая модель и ей легче управлять.

Как видите нет ничего невозможного, стоить только захотеть и байдарка сделанная своими руками это не мечта, а вполне доступная реальность.

Путешествие

Антон: Мы два раза выплывали из Петербурга. В первый раз оказалось, что у нас протекают лючки, от этого отсеки затапливает. В итоге я плыл на каяке, который стоял носом кверху, как «Титаник», только наоборот. В Зеленогорске пришлось сойти, вернуться назад. Еще неделю мы что-то доклеивали.

Сергей: Во второй раз мы вышли из Кронштадта и пошли по берегу Финского залива до Выборга. Там нас на машине забрала моя мама, мы переехали границу, добрались до Котки и также пошли вдоль берега.

Границу пришлось пересекать на машине: на каяках это сделать просто невозможно. Их нужно регистрировать, необходимы специальные права и рация на морское судно, там много всяких правил, мы решили не заморачиваться. На полпути я сломал весло, но у нас было запасное.

Придаем лодке форму и проклеиваем

Смолой с наполнителем производится забивка швов изнутри лодки и проклейка.

Проект предусматривает соединение на ус, однако можно сделать и встык, но это приведёт к утолщению шва.

Сборка палубных реек в оригинале предусматривает использование кедровых пород дерева. Так как данный материал найти практически невозможно, поэтому можно использовать оставшуюся фанеру после распила деталей.

Для временного крепления можно использовать клеевой пистолет.

После всех вышеперечисленных операций можно приступать к оклейке стеклотканью снаружи и изнутри. Когда оклейка окончена и клей застыл, приступаем к монтажу пяточных упоров.

Сделать их можно используя мебельные винты, а к корпусу приклеить.

Для выравнивания швов можно воспользоваться обычной полиэтиленовой плёнкой, они получаются очень гладкими и не требуют дополнительной шлифовки. Для разглаживания не требуются никакие инструменты можно руками.

Испытания

Итак, сборка закончена, можно приступить к испытаниям.

Транспортировку можно осуществлять на самодельном багажнике вследствие малого веса каяка. Лодка на воде показала отличные характеристики управляемости, скорости, и грузоподъемности, прекрасно держится на плаву при нагрузке 120 килограмм.

Сравнение с эталоном

Внешний вид:

  • При сравнении фабричной модели и самодельной в глаза бросается метод нанесения лака.
  • Вес отличается на 5 килограмм вследствие использования разных видов фанеры. В оригинале масса составляет 16 килограмм.
  • Палуба всё-таки выглядит несколько аляповатой, за счёт использования разных видов реек.
  • Использование непрозрачного отвердителя существенно влияет на конечный цвет дерева.

https://youtube.com/watch?v=0M11ODhPLHs

Ошибки и неудачи

По сравнению со строительством лодки из фанеры данная модель является довольно трудоёмким и затратным по времени. Есть резон приобрести максимум зарубежных материалов, несмотря на стоимость.

Повышенная плотность стекловолокна привела к существенному увеличению конечного изделия, присутствует процент дефектов за счёт неправильной укладки стеклоткани.

Использование непрозрачного отвердителя привело к искажению цвета фанеры, если посмотреть под определённым углом, видна структура стекловолокна.

Использование фанерных реек значительно удешевило строительство, но внесло существенное искажение внешнего вида.

Смола и отвердитель постоянно образовывают пузырьки, от которых сложно избавится.

Несмотря на все сложности, и недостаток качественных материалов, приличную лодку можно построить без существенных капиталовложений и минимальных затрат времени.

Как сделать аксессуары?

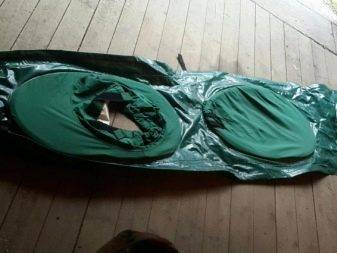

Теперь рассмотрим, как сделать некоторые аксессуары для байдарки. Например, если требуется сделать фартук – незаменимый элемент в каких-то сложных походах, то его можно создать по размерам кокпита. По внешнему периметру фартука вшиваем шнур с 2 упругими центрами – отрезками резиновой трубки, которые позволяют ткани очень плотно прилегать к фальшборту. По краю внутреннего отверстия фартука следует вшить легкий обруч, который может быть сделан из пластика или дюрали. На него натягивается «юбка» гребца либо нижняя кромка «эскимосской» курточки, снабженная резинкой.

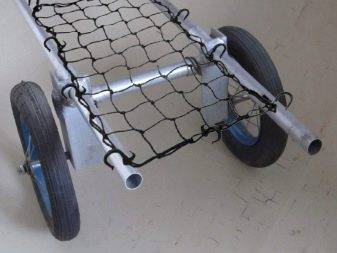

Еще один важный аксессуар, который точно может пригодиться – тележка для перевозки байдарки. Сделать ее можно из старой раскладушки. Тогда ее длина будет 135 сантиметров, ширина – 40, а колея – 45 сантиметров. Самым сложным будет подбор колес. Для этого можно будет взять колеса от детского велосипеда.

На оси тележки ставится рама, выполненная из трубок раскладушки. В задней части трубы загнуты вверх и образуют площадку, которая отлично держит тележку. Ее габариты могут варьироваться в зависимости от различных факторов.

Итак, 2 продольные и 3 поперечные трубки раскладушки в определенных местах согласно выбранной ширины, а ножки кровати должны быть срезаны по заклепкам. Трубки поперечного типа можно состыковать на сердечниках деревянного типа при помощи шурупов. Ось тележки должна быть скреплена с продольными трубами пластинами в виде треугольника. Это позволяет разобраться тележку, если нужно, и уложить внутрь самой байдарки.

О том, как сделать байдарку из фанеры своими руками, смотрите в следующем видео.
