Эхолот Fisherman 200 — описание, стоимость, установка, отзывы рыбаков

Бюджетные устройства

Эхолот «Фишерман 750 ДУО» позволяет значительно увеличить качество и количество улова. Высококонтрастный монохромный монитор с диагональю 4,5 дюйма отображает все подробности и нюансы подводного мира. Возможность увеличения, высокое разрешение и отличное качество экрана позволят рассмотреть мельчайшие детали. А благодаря большим цифрам обозначения температуры и глубины обеспечивается легкость считывания данных при любом освещении и с разного расстояния. Для ночной ловли встроена яркая светодиодная подсветка.

Датчик двулучевой. Он крепится на транец и выдает достоверную информацию с глубины до 700 метров. Влагозащищенный прочный корпус устройства позволяет устанавливать его на лодке в любом удобном месте.

Определить наличие рыбы на высокой скорости и в бурной воде позволяет качественный фильтр помех, а встроенный датчик температуры транслирует информацию о поверхностном слое.

Параметры:

  • максимальная глубина – 350 м;
  • рабочая частота – 200/50 кГц;
  • тип экрана – высококонтрастный, монохромный;
  • питание – 12 В;
  • диагональ экрана – 4.5;
  • разрешение экрана – 320 х 240 точек.

⛵ Старайтесь держать ровный курс лодки.

Ремонт видеокамер Marcum

Распространенная ошибка, как профессионалов, так и начинающих — «уход с головой» в экран, не замечая окружающего мира. И как следствие, бесконтрольный курс лодки. И сумбурное понимание того, что под водой. Особенно это правило актуально при использовании эхолотов нового поколения с технологией сканирования. По аналогии правильное изучение акватории с помощью эхолота будет похоже на работу комбайна. Ровными проходами в одну — другую сторону, с шагом в ширину луча, без пропусков и топтаний на месте. Если эхолот снабжен GPS, то правильность своих проходов можно отследить на экране по оставшемуся треку (следу) — еще один аргумент в пользу его приобретения. Если картплоттера нет, а просто эхолот — можно посмотреть на кильватерный след. Если что-то появилось на экране — это значит, что оно осталось за кормой пару секунд назад (время излучения и приёма импульса и его обработка приблизительно 1.5-3 секунды) и по следу можно примерно предположить, где конкретно это было. Для совмещенных эхолот-картплоттеров Humminbird последних поколений можно просто навести курсор прямо на эхолоте на найденный объект и встроенный GPS точно вычислит, где он был. И даст возможность сразу поставить путевую точку в этом месте на странице «Карта». Должна быть в пределах, не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения визуального понимания — это скорость быстрого человеческого шага. Такая, казалось бы, простая задача может усложниться под влиянием сильного ветра или течения. Двигаясь против значительного ветра или течения, будет создаваться иллюзия достаточной скорости за счет хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или течению, захочется прибавить газу. Для правильного решения наших задач (качественной, правдивой картинки) скорость 5-6 км/ч должна быть относительно ДНА, а не воды по ощущениям. В таких ситуациях, показатель скорости на GPS очень поможет. Это один из важных аргументов в пользу приобретения эхолота — картплоттера. Также скорость движения лодки сказывается на виде дуг рыбы на дисплее. Экспериментируйте со скоростью вашей лодки, чтобы найти лучшую, для хорошего отображения дуг рыбы. Обычно медленная скорость троллинга работает лучше всего.

Где купить и сколько стоит эхолот?

Fisherman 200 можно приобретать не только в рыболовных магазинах, также их допускается:

  • заказывать на специализированных сайтах, главное, надежных и проверенных;
  • покупать «с рук» у других рыболовов.

Важно: многие люди продают свои эхолоты с целью добавить денежные средства и приобрести более современные модели.  Покупать такие приборы у третьих лиц значительно дешевле, однако рекомендуется это делать только у знакомых или друзей, чтоб не нарваться на мошенников. По стоимости модели Fisherman 200 идут от 3900 до 4300 рублей. По стоимости модели Fisherman 200 идут от 3900 до 4300 рублей

По стоимости модели Fisherman 200 идут от 3900 до 4300 рублей.

Интересный момент: самые дешевые эхолоты продаются в крупных городах, где конкуренция среди специализированных магазинов значительно высока, а следовательно большое количество всевозможных предложений.

Самые лучшие эхолоты для рыбалки с лодки

1. GARMIN STRIKER PLUS 5CV выбор редакции

Рейтинг 9.4

Цена: 2990 руб.6229 руб.

Garmin Striker Plus 5CV – это обновленный эхолот, в который добавлены функция составления карт и функция Quick Draw. В нем есть 3 ключевых функции, которые очень важны на рыбалке с лодки – стандартный эхолот, нижнее сканирование и карты.

Преимущества

  • цена;
  • GPS;
  • цветной экран;
  • все что нужно на рыбалке: традиционный сонар, Clear Vision, флэшер, разделение частот, создание карт, Quick Draw;
  • одновременное отображение всех двух-трех главных функций эхолота (при желании);
  • удобная навигация и меню;
  • подходит для зимней рыбалки.

Недостатки

  • не портативный;
  • нет соединения с телефоном.

Редакция.

2. Lowrance HOOK-4x Mid/High

Рейтинг 7.9

Цена: 20500 руб.

Модель Lowrance HOOK-4x Mid/High завоевала популярность среди рыболовов благодаря сочетанию функциональности с отличной ценой. Использование производителем технологий CHIRP Sonar и DownScan Imaging дает ясную и полную картину происходящего под плавательным средством.

Благодаря выведению данных на четкий (480х272 пикселя) цветной экран с диагональю 4,3 дюйма на фоне повышенной производительности устройства с достаточно высокой чувствительностью, отличным определением объектов и низкой степенью шумов, позволяет быстро и просто обнаружить места концентрации подводных обитателей.

Глубина сканирования эхолота составляет 305 метров, 91 метр в режиме DownScan. Угол охвата до 60 градусов, есть звуковое оповещение, класс влагозащиты IPX7. Укомплектован эхолот универсальным креплением, длина кабеля 6 м.

Преимущества

  • отличное качество изображения;
  • высокая скорость подачи информации;
  • точность выявления рыбы на глубине;
  • возможность просмотра записей в истории;
  • способность датчика сканировать в нескольких диапазонах;
  • высокая производительность;
  • удобный интерфейс;
  • простое и понятное меню;
  • компактные размеры;
  • небольшой вес;
  • возможность открывать несколько окон на мониторе одновременно.

Недостатки

  • нет слота для SD-карт;
  • отсутствует GPS и поддержка карт;
  • довольно высокая цена.

2. Rivotek Fisher 20 Dual

Рейтинг 7.5

Цена: 5790 руб.

Этот сонар подходит и для летней, и для зимней рыбной ловли. Его прочный, качественный корпус способен противостоять неблагоприятным факторам окружающей среды. Эхолот смело можно использовать в суровых условиях, он нормально функционирует при показателях температуры от -20 до +70 градусов. Чтобы прибор исправно работал, достаточно 4 батареек типа ААА.

Установленный на эхолоте производителем мощный процессор позволяет обследовать водоем и в стационарном положении, и во время передвижения плавательного средства. У прибора есть дисплей с диагональю 2,4 дюйма, разрешение 128 х 96 пикселей, частота 200/83 KHz. Рабочая глубина устройства достигает 70 м. Трансдьюсер идет в комплекте. Этот компактных размеров эхолот полностью соответствует соотношению цены и качества, подходит для рыбалки с ПВХ лодки.

Преимущества

  • универсальное использование;
  • портативность;
  • функциональность;
  • удобство при эксплуатации;
  • водонепроницаемость корпуса;
  • бюджетность;
  • переносное расположение корпуса;
  • угол второго луча составляет 60 градусов.

Недостатки

  • черно-белый монитор;
  • нет сигнала о малом заряде;
  • отсутствие держателя.

3. Lowrance HOOK2 4x

Рейтинг 7.3

Цена: 12720 руб.

Эхолот фирмы Лоуренс хорошо себя зарекомендовал при ловле рыбы с плавательного средства. Благодаря простому и удобному меню даже начинающим спиннингистам и поплавочникам будет легко разобраться, как его установить и настроить «под себя».

Автоматический режим позволяет получать данные о рельефе дна, скоплении рыбы в толще воды. Прибор способен выводить новую информацию на монитор об обстановке под водой даже при смене условий во время движения лодки, и все это за счет автоматических настроек. Эхолот имеет 4-дюймовый монитор SolarMax, исправно работающий в любую погоду.

Широкий луч датчика отличается возможностью охватывать двойной объем водоема, выявляя быстро и качественно наиболее перспективные зоны. Оптимизированная клавиатура позволяет включить необходимую функцию на приборе одним прикосновением, она удобная в использовании и достаточно функциональная. Установить эхолот на лодке можно либо путем врезки в корпус, либо посредством быстросъемного крепления.

Преимущества

  • простота при эксплуатации;
  • четкость картинки;
  • автонастройка эхолота;
  • широкоугольный датчик;
  • портативность;
  • функциональность;
  • удобное и понятное меню.

Недостатки

  • экран на креплении не может вращаться;
  • неудобно вписывать названия контрольных точек;
  • требуются дополнительные ручные настройки даже в автоматическом режиме.

Эхолот для рыбалки с берега JJ-Connect Fisherman Wireless 2. Обзор.

Обзор про беспроводной эхолот JJ-Connect Fisherman Wireless 2, основная особенность которого заключается в возможности работы с берега.

Четыре года назад зацепила меня своим описанием игрушка, под названием JJ-Connect Fisherman Wireless 2 – эхолот для рыбалки с берега. Поэтому, когда наткнувшись на него вживую в одном из рыболовных магазинов, практически без раздумий приобрел его.

Для чего я его хотел использовать? Ну конечно же по его прямому назначению:)

А вот и он сам:

В комплекте шел сам JJ-Connect Fisherman Wireless 2, беспроводной датчик-излучатель в виде зеленого кораблика, крепкий шнурок для переноски на шее или на руке и инструкция на русском языке о том, как пользоваться этим прибором.

Его технические характеристики: — Имеет один луч на 90 градусов. — Работает на расстоянии кораблик-эхолот в районе 30 метров. — Имеет небольшой черно-белый дисплей, где то 5 на 4 см, с подсветкой. — Водонепроницаемый. — Высота, ширина, толщина (см) – 12х8х3 — Вес составляет около 200 грамм. — Сам эхолот питается 4-мя батарейками ААА, датчик – одной таблеткой 2032 CR.

Функционал очень простой и понятный, и, считаю, что достойный. Из основного — отображает температуры воды и воздуха; показывает структуру дна и расстояние до рыбки, при этом издает сигнал при ее обнаружении. Из второстепенного (для меня) – может увеличивать изображение, определяет размер рыбы, сигнализирует о мели и тд

Сделан эхолот для рыбалки с берега достаточно хорошо. Крепкий пластик. Бока прорезиненные. С тыльной стороны имеется выдвижная подставка для установки на ровную поверхность.

Разберем функционал кнопок. 1. Кнопка “Меню”. Включает-выключает гаджет. При помощи клавиш влево/вправо дает возможность поработать в режиме симулятора рыбалки или выбрать обычную работу эхолота. Нажав несколько раз на данную клавишу можно установить и другие настройки, такие как: Ед. глубины. Глубина может показываться как в метрах, так и футах Ед.температуры. Можно выбрать показ температуры воды как в градусах Цельсия или Фаренгейта. Сигн. глубины. Можно установить ту глубину, при достижении которой JJ-Connect Fisherman Wireless 2 подаст звуковой сигнал. Скор.обновл. Увеличивает или уменьшает скорость обновления данных на дисплее. От 1 до 4 (4 – максимальное шустрое обновление). 2. Кнопка “Диап. глубины”. Позволяет выбрать диапазон глубины. Как вручную из прелустановленных (2,4,9,18,36,73 метра), так и позволяет прибору самому определить глубину (режим Авто). 3. Кнопка “Сигн. рыбы”. Кнопка позволяет выбрать – будет ли эхолот выдавать звуковой сигнал при обнаружении рыбы. 4. Кнопка “Увелич”. Выбрав параметр “Да” увеличивается область рядом с дном, которая не отображается при обычной работе с эхолотом. 5. Кнопка “Подсв”. Управляет включением и выключением подсветки. 6. Кнопка “Знач.рыбы”. Показывать вам рыбку или нет? 7. Кнопка “Чувствит”. Управляет чувствительностью приборчика.

Так что все просто, как вы видите.

Дисплейчик при работе может отображать линию поверхности воды, верхнее и нижнее значение глубины при увеличении и текущую глубину, показывает рельеф дна и рыбку, которую он обнаружит, при этом указав глубину. Ну и в качестве допов – индикатор зарядки батареек, температуру воды и индикатор выставленной чувствительности.

Свой первый тест я устроил береговому эхолоту JJ-Connect Fisherman Wireless 2 на знакомом мне водоеме. Там, где я знал и глубину и структуру дна. Приборчик не подвел и показал мне приблизительно те данные, о которых я знал ранее. Так что тест он прошел на твердую четверку и я стал брать его в незнакомые места, уже присматриваясь к его показаниям.

На рыбалке использую его двумя разными способами. 1. Статический. Просто забрасываю кораблик в определенное место, как правило, рядом с поплавком, и наблюдаю за его показаниями. Жду сигнала о появлении рыбки:) Этот метод интересен при абсолютно стоячей воде ( что редко бывает), так как эхолот начинает прибиваться к поплавку, путаясь с его леской, что, согласитесь, неудобно.

2. Активный. Забрасываю датчик и медленно крутя катушку привожу его к берегу, при этом наблюдая за всеми изменениями на пути. Этот вариант основной – определил место лова и убрал его, чтобы он не мешался.

Что мне в нем нравится:

Что не совсем:

Небольшое видео:

Последнее время, я все реже его беру с собой. Основная причина в том, что как правило, у меня есть время на рыбалку. Поэтому у меня есть время на изучение водоема своими силами и знаниями. Так что даже хотел его продать. Но вырученные от продажи деньги не сильно значительны. И наверняка так получится, что у меня новое место и при этом время на рыбалку на нем крайне ограниченно. Поэтому JJ-Connect Fisherman Wireless 2 еще послужит мне помощником:)

Инструкция к эхолоту Fish Finder для рыбалки TL88

Эхолот Fish Finder для рыбалки TL88 станет надежным помощником рыбаку во время поиска хорошего рыбного места на водоеме. Звуковой и визуальный сигналы сообщают о наличии и примерном количестве рыбы в месте работы эхолота.

Fish Finder можно установить на корме лодки или оставить в свободном плавании, что в значительной степени расширяет варианты рыбной ловли.

Характеристики:

  • Материал: пластик;
  • Цвет: черный, оранжевый;
  • Измерение глубины: от 60 см до 1000 см;
  • Длина кабеля: 7.6 м;
  • Угол луча датчика эхолота: 45 градусов;
  • Дисплей: контрастный со светодиодной подсветкой;
  • Питание: 4 батарейки ААА (в комплект не входят);
  • Регулируемая чувствительность эхолокации;
  • Влагозащита: 4 уровень (не боится брызг и неглубоких погружений);
  • Рабочие температуры: от -20С до +70C;
  • Размеры: 120 мм * 30 мм;
  • Масса: 173 г.

Начало работы:

  • Распакуйте устройство;
  • Установите в отсек для батареек 4 батарейки класса ААА (в комплект не входят);
  • Нажмите кнопку ВКЛ\ВЫКЛ (в виде значка питания) — эхолот войдет в рабочий режим через одну секунду;
  • Чтобы выключить устройство удерживайте кнопку ВКЛ\ВЫКЛ в течение трех секунд;
  • Чтобы войти в режим настройки устройства нажмите и удерживайте кнопку ВКЛ\ВЫКЛ в течение пяти секунд. Эхолот должен быть включен.

Установка функций:

Зажмите кнопку SETUP в течение 3 секунд. Последовательно нажимайте после этого кнопку SETUP для перехода между функциями, которые нужно изменить. Изменение и запоминание новых значение происходит нажатием кнопки ENTER.

Определение наличия рыбы:

  • Включите эхолот, и поместите датчик в воду. Индикатор покажет глубину в пределах 60 — 1000 см;
  • При обнаружении рыбы прибор подаст звуковой сигнал и отобразит на дисплее иконку рыбки. Изображение меняется каждые пять секунд. Для определения глубины плавания рыбы используйте индикатор глубины в правой части экрана. Одно деление — 10 метров.

Особенности работы устройства:

  • Устройство отображает дно в виде иконок. Чем больше иконка, тем больше перепад рельефа дна;
  • Иконки рыбок перемещаются по экрану, но это не отображает действительного перемещения рыбы под водой;
  • Эхолот показывает три вида водорослей. Чем больше на дне водорослей, тем больше соответствующая иконка;
  • Датчик эхолота можно опускать в лунку во время зимней рыбалки;
  • Можно прикладывать датчик к расчищенному льду водоема, предварительно полив лед водой, чтобы датчик к нему примерз;
  • Рекомендуется погружать датчик в пакет с водой перед прикладыванием его ко льду.

Нужна помощь по эхолоту JJ-Connect Fisherman 220 Duo Ice Edition! (Просматривает: 1)

ribak7507

спасибо.хорошо если все получится и это поможет

———- Сообщение добавлено в 14:59 ———- Предыдущее сообщение размещено в 14:40 ———-

ribak7507

Где конкретно была засада? (будет полезно знать будущим владельцам этого чудо-эхолота).

———- Сообщение добавлено в 15:15 ———- Предыдущее сообщение размещено в 15:14 ———-

Поздравляю! Где конкретно была засада? (будет полезно знать будущим владельцам этого чудо-эхолота).

ribak7507

ribak7507

может кому пригодится.у моего фишермена 220 надолмился провод у зимнего датчика в районе разъема,датчик перестал работать.(запасных датчиков в продаже так и не нашел даже на заказ)самое простое решение пришло почти сразу :срезал разъем с летнего датчика с запасом провода и распаялся к проводу от зимнего.(все по цветам+»земля»)(некоторые советуют распаяться сразу на плату,но это полный бред)можно конечно использовать летний датчик(разница в длине провода и в непонятном пластиковом чехле)но лишние 5 метров провода таскать сами понимаете не хочется

———- Сообщение добавлено в 22:11 ———- Предыдущее сообщение размещено в 22:05 ———-

Источник

Фишерман 200

Модель, с которой началось если не триумфальное шествие бренда, то, по крайней мере, его признание у рыболовов. Несмотря на то что технически данное устройство незначительно отличалось от 160-й модели, оно сразу пришлось многим по нраву.

Комплект поставки Fisherman 200, включающий датчик для подлёдного сканирования

Причина популярности состояла в том, что самые главные функции эхолота были существенно улучшены:

  • оптимизирован алгоритм определения рельефа дна;
  • добавлена возможность детализации его структуры;
  • усовершенствован алгоритм определения положения рыбы;
  • улучшен дизайн и упрощена работа с меню.

При этом аппаратная часть устройства практически не претерпела изменений: в нём использовался такой же по принципу работы, но более мощный трансдьюсер (частота 350 КГц, угол обзора 45°, датчик поплавкового типа), позволяющий проводить сканирование на глубине до 75 м.

Немаловажную роль сыграло и то, что прибор стал ещё более экономичным – при использовании 4-х батареек ААА он может работать непрерывно до 38 часов.

На заметку! «Зимняя» версия прибора снабжается дополнительным датчиком; его глубина сканирования составляет 30 м.

Технические характеристики

Fisherman 200 по статистическим данным признается одним из самых популярных и надежных устройств для поиска рыбы, в том числе в зимнее время года.

По своим техническим характеристикам он отличается:

Частотой сигнала 200 на 83 кГц.

Важно: такая частота позволяет молниеносно реагировать на малейшие изменения, которые происходят в толще воды, а главное, своевременно и максимально подробно показывать рыболову всю картину со дна реки или озера. Сканированием идет сразу с помощью двух лучей. Сканированием идет сразу с помощью двух лучей

Сканированием идет сразу с помощью двух лучей.

Важный момент: двухлучевые сканирования более точные, любые ошибки или неточности сведены к минимуму.

  • Сканирование первым лучей осуществляется под углом 20 градусом, а вторым под углом 60 градусов.
  • Работа прибора идет от батареек.

Примечание: требуется четыре батарейки (мощность 6В).

Устройство может быть в работе 36 часов.

Важно: 36 часов он способен работать беспрерывно, только при условии, что вставлены новые батарейки

Преимущества и недостатки

Fisherman 200 имеет различные преимущества и недостатки.

Опытные рыболовы, а также новички в этом деле среди плюсов называют:

  • Надежный корпус, который не трескается даже при сильных падениях.
  • Долгий срок службы.
  • Есть защита от влаги.
  • Имеется особая подсветка для ночной ловли.
  • Можно регулировать звуковые оповещения по своему усмотрению.
  • Устройство своевременно оповестит человека, если вблизи мелководные участки или коряги.
  • Невысокая стоимость, особенно в сравнении с эхолотами других моделей.
  • Возможность использовать прибор для ночной и дневной ловли, а также в любой сезон.
  • Довольно экономный режим работы, батарейки не требуется постоянно менять.

Интересный момент: если Fisherman 200 грамотно эксплуатировать, то такая модель не выйдет из строя десятилетия.

К первостепенным минусам относятся:

Необходимость всегда контролировать, чтоб были вовремя заменены старые батарейки на новые.

Эхолот для зимней рыбалки JJ Connect Fisherman 220 Duo Ice Edition

Что собой представляет эхолот «JJ-Connect Fisherman 220 Ice Edition mark II»

Эхолот «JJ-Connect Fisherman 220 Duo Ice Edition mark II» — это одна из недорогих, но высокоэффективных моделей, хорошо подходящих для зимней и летней рыбалки. Отличительной особенностью аппарата является двухчастотный датчик, благодаря которому на экране высвечивается рельеф, рыба и четкая структура дна, отображающая даже его незначительные детали.

  • play
  • pause

/ Update Required To play the media you will need to either update your browser to a recent version or update your Flash plugin.

Видеодемонстрация эхолота «JJ-Connect Fisherman 220 Ice Edition mark II»

Морозостойкий датчик в комплекте делает эхолот подходящим для зимней и подледной рыбалки

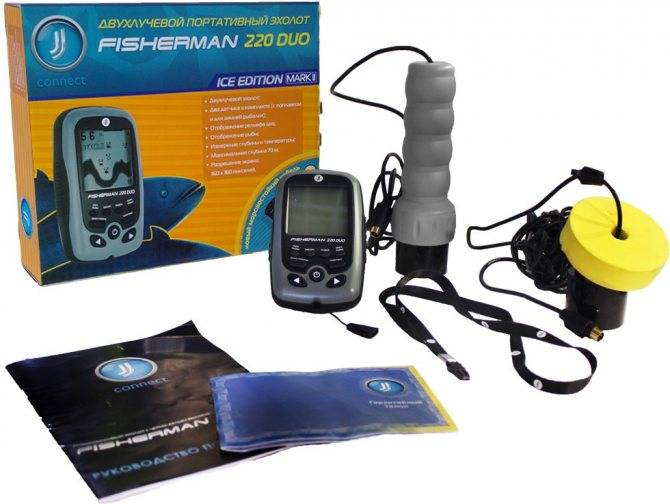

Расширенная комплектация эхолота «JJ-Connect Fisherman 220 Ice Edition mark II» включает в себя дополнительный датчик для зимней рыбалки. Зимний датчик имеет морозостойкий силиконовый провод, не трескающийся даже при очень низкой температуре. Теперь Вы можете с успехом применять эхолот как на летнем водоеме, так и во время подледной рыбалки! Глубина эхолокации при использовании датчика при зимней рыбалке составляет около 30 метров (зависит от толщины льда).


Эхолот «JJ-Connect Fisherman 220 Ice Edition mark II» комплектуется сразу двумя датчиками — обычным и морозостойким, для зимней рыбалки (нажмите на изображение, чтобы увеличить)

Современные датчики позволяют получить полную информацию о водоёме

Эхолот JJ-Connect Fisherman 220 Ice Edition mark II отличается от других моделей линейки отображением на дисплее не только рельефа дна и наличия рыбы, но также и детальным представлением структуры дна.

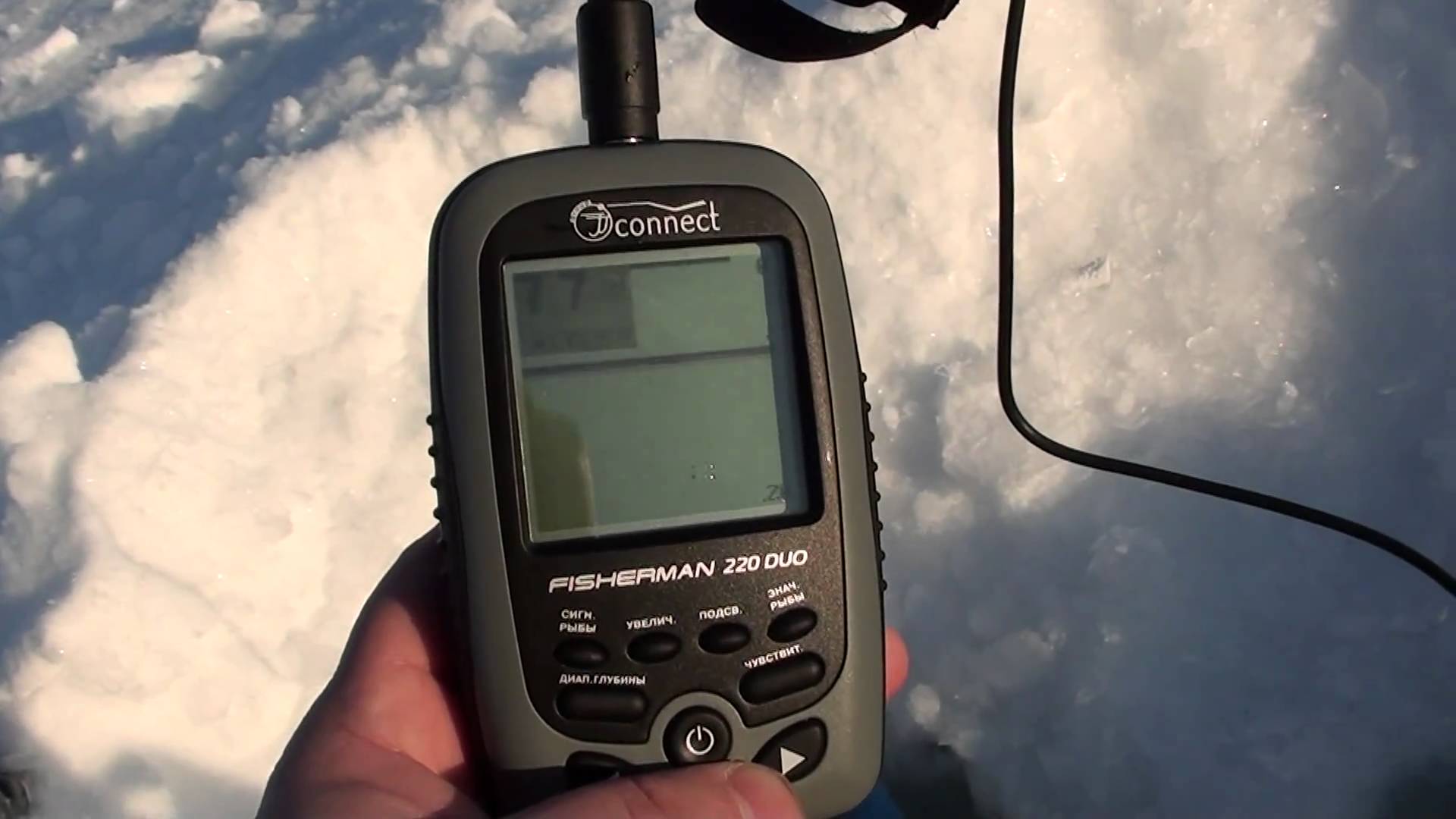

На ЖК-экране эхолота «JJ-Connect Fisherman 220 Ice Edition mark II» отображается исчерпывающая информация о водоеме и обитающей в нем рыбе

Кроме того, эхолот JJ-Connect Fisherman 220 Ice Edition mark II обладает возможностью отображения температуры воды. Увеличенная глубина эхолокации позволяет использовать эхолот на достаточно крупных водоемах.


Эхолот «JJ-Connect Fisherman 220 Ice Edition mark II» снабжен подсвечивающимся дисплеем, который обеспечивает легкое считывание данных при любых условиях

Эргономичный корпус прибора водозащищен (стандарт IPX4). Качественный высококонтрастный ЖК-дисплей с разрешением 128 х 128 пикс. обеспечивает четкое и разборчивое изображение. Меню прибора и вся документация полностью русифицированы. Питание осуществляется от 4 батарей ААА.


Благодаря специальным «ребрам» на корпусе эхолот «JJ-Connect Fisherman 220 Ice Edition mark II» не выскальзывает из рук (нажмите на изображение, чтобы увеличить)

Технические характеристики:

Тип излучателя2 луча (83/200 кГц)
Максимальная глубина сканирования основным датчиком73 м
Максимальная глубина сканирования «зимним» датчиком30 м
Угол обзора луча45°
Экранчерно-белый FSTN LCD, с подсветкой, 128×128 пикс. (4,8х4,8 см)
Измерение температурыесть
Отображение структуры днаесть
Определение расстояния до рыбыесть
Питание6 В, от 4-х батареек или аккумуляторов типа «ААА»
Размеры12х7,5х3,1 см
Корпусвлагозащищенный, класс IPX4
Рабочая температураот -20 до +50 °C

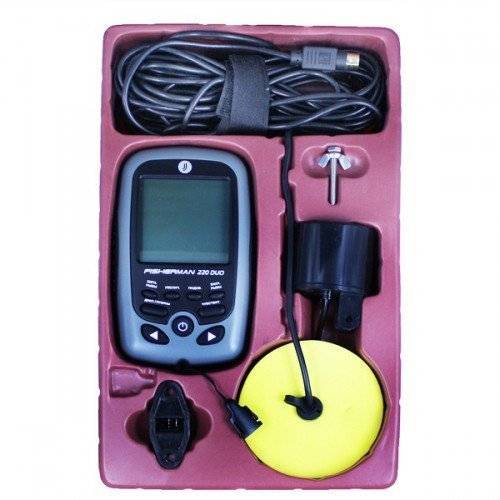

Эхолот «JJ-Connect Fisherman 220 Ice Edition mark II» поставляется в специальной коробке с ложементами (нажмите на изображение, чтобы увеличить)

Комплект поставки:

  • Эхолот «JJ-Connect Fisherman 220 Ice Edition mark II».
  • Датчик-излучатель с поплавком.
  • Дополнительный датчик для зимней рыбалки.
  • Основание крепления.
  • Винт и гайка крепления.
  • Шнурок на шею для переноски эхолота.
  • Руководство пользователя на русском языке.
  • Упаковка.


Упаковочная коробка эхолота «JJ-Connect Fisherman 220 Ice Edition mark II» и ее содержимое (нажмите на изображение, чтобы увеличить)

Как работает эхолот JJ-Connect Fisherman 220 Duo

Информационный источник эхолота JJ-Connect Fisherman 220 Duo – два луча локационной системы. Отправная точка лучей – лучевой датчик. При подаче команды с приборной панели механизма лучи направляются от датчика в водное пространство под ним. Если по ходу движения луча встречается препятствие (дно, рыба, предметы искусственного происхождения), то луч возвращается к датчику. По скорости и времени движения луча рассчитывается расстояние до объекта, ставшего препятствием.

Информация, полученная от всех перемещения двух лучей, собирается и обрабатывается системой. После обработки данных система формирует данные о состоянии водной толщи. Такая итоговая информация в понятном пользователю виде выводится на экран. Это графическое схематическое изображения подводной акватории и несколько числовых данных: глубина, температура, например.

Установка эхолота

Как ловить больше рыбы?

Каждый ярый рыбак несомненно имеет свои секреты успешной рыбалки. Я и сам за время осознанного рыболовства нашел не мало способов, как улучшить клев. Делюсь своим ТОПом:

  1. Активатор клева. Стимулирует сильный аппетит у рыбы, привлекая ее даже в холодной воде. Всему виной феромоны, входящие в его состав. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
  2. Правильный подбор снасти. Читайте соответствующие руководства по конкретному типу снасти на страницах моего сайта.
  3. Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте. Установка эхолота проводится в два этапа:

  • установка датчика;
  • установка головного монитора.

Самым распространённым местом крепления датчика является транец лодки. Но к установке необходимо подойти со всей ответственностью. Пузырьки воздуха, которые могут появляться и двигаться в воде под днищем лодки (кавитация), могут сильно рассеивать и поглощать ультразвук, что ведет к «слепоте» эхолота.

Датчик должен быть установлен строго горизонтально к поверхности воды, но не всегда положение корпуса лодки остается неизменным. На это влияет скорость движения лодки.

Отметим! Исходя из этих данных, определяется положение корпуса лодки при движении тихим ходом и при скольжении. И только после этого положение датчика должно быть максимально приближенным к горизонтальному положению при вышеуказанных методах движения.

Также важным фактором является глубина установки датчика. Если его сильно углубить в воду, то он сам будет создавать помехи движению.

Датчик на транец можно установить при помощи специальных креплений, которые можно приобрести в магазине или сделать самому.

Нередки случаи установки датчика изнутри лодки с пластиковым корпусом.

Главный монитор устанавливается на имеющуюся скамью, боковую внутреннюю поверхность или днище лодки. Для его крепления могут понадобиться кронштейны, присоски либо эпоксидный клей.

Примечание! При установке главного монитора необходимо обеспечить пространство вокруг экрана для обеспечения его манёвренности и лёгкого доступа к нему, а также не стоит забывать и о проводе.

Принцип работы эхолотов

Принцип работы у всех выпускаемые компанией эхолотов Fisherman одинаковый. Погруженный в воду датчик непрерывно отправляет и принимает сигналы на ультразвуковой частоте. Волны легко распространяются в жидкой среде, но отражаются от любых твердых объектов. Эхолот по времени задержки сигнала вычисляет расстояние между датчиком и твердым объектом, преобразует информацию в графическое изображение и выводит на монитор в виде понятной рыболову картинки. Кроме информации о водных объектах эхолоты Fisherman показывают наличие рыбы под килем лодки, температуру воды и твердость грунта дна водоема.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
