Эхолот пиранья (Humminbird PiranhaMAX 220)

Нumminbird Piranhamax 180

Эхолот Нumminbird Piranhamax 180 отличается несколько большей мощностью по сравнению с младшей Рiranhamax 160 моделью. Датчик трехлучевой, максимальная мощность устройства уже 1600 Вт, что обеспечивает глубину сканирования около 240 метров в условиях пресной воды. Информация выводится на 4-дюймовый черно-белый экран с разрешением 240*160 пикселей.

Аппарат определяет структуру дна (при необходимости в настройках также есть режим, в котором дно отображается просто в виде черной линии, без учета особенностей структуры), а также наличие, размеры и глубины, на которых находится рыба. Имеет встроенный датчик температуры.


Существует несколько режимов отображения дна и возможность увеличения изображения.

ПОДГОТОВКА И УСТАНОВКА КОМПЛЕКТНОСТЬ КОМПЛЕКТНОСТЬПрежде, ч…

  • Изображение
  • Текст

Компания Баджер т.

WWW

.BADGER.RU

2

ПОДГОТОВКА И УСТАНОВКА

КОМПЛЕКТНОСТЬ

КОМПЛЕКТНОСТЬ

Прежде, чем приступить к установке эхолота рыбоискателя 350 TX, просим убедиться, что в коробке имеются в наличии: * эхолот рыбоискатель 350 TX * излучатель с кабелем длиной 6 м и крепежом * крепежная система и крепежные изделия * силовой кабель длиной 2 м * набор документации

Если чего либо в комплектности не хватает, следует немедленно обратиться в нашу Службу Поддержки Пользователей.

ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

Компания Humminbird может предложить своим клиентам широкий перечень дополнительных устройств, которые могут работать совместно с 350TX. Все эти приспособления и устройства сделаны на тех же высоких принципах и с соблюдение высших стандартов, на них распространяются типовые годичные гарантийные обязательства компании Humminbird. Каталог дополнительных устройств и приспособлений, приложенный к настоящему Руководству, содержит не только обширный список, но и включает инструкцию по размещению заказа. Заказать все изделия Humminbird можно у дилера Humminbird или прямо с завода, контактный телефон которого указан в разделе “Техническая поддержка” настоящего Руководства.

УСТАНОВКА

Эхолот рыбоискатель 350TX состоит из двух основных узлов экранного блока и излучателя.

Экранный блок включает электронные схемы управления излучением и приёмом ультразвуковых волн, а также экран и кнопки управления. Экранный блок следует устанавливать в таком месте, где удобно будет видеть показания на экране и управлять работой эхолота без затруднений. Экранный блок управления крепится при помощи устройства, позволяющего быстро подключать и снимать его. В крепежном устройстве экранный блок управления можно поворачивать под разными углами, что обеспечивает хорошую обзорность экрана.

Излучатель преобразует электрическую энергию, получаемую от передатчика, в механические импульсы, иначе называемые звуковыми волнами. Кроме того, излучатель принимает отраженные звуковые волны и преобразует их обратно в электрические сигналы, которые изображаются на экране эхолота. Излучатель доложен всегда контактировать с водой, причем воды в месте установки эхолота не должна бурлить или завихряться. Чаще всего место для установки излучателя

Как работает эхолот

Эхолот Humminbird PiranhaMAX 175x состоит из двух функциональных составных частей. Это датчик и блок обработки и вывода в пользовательском виде информации. Принцип работы этой связки следующий:

• Сигнал к началу зондирования водной акватории исходит от цифроаналитического блока и передаётся на датчик. После этого с датчика эхолота Humminbird 175x в водную толщу направляется ультразвуковой исследовательский луч.

• Системе заведомо известка скорость движения луча и направление движения. Когда зондирующий луч доходит до поверхности какого-либо объекта, он отправляется обратно к системе. Так данные получаются от каждого луча и по каждой точке поверхности того или иного объекта.

• Посредством заложенного в системе программного кода цифровой блок обрабатывает собранные каждым лучом данные. Так строится общая картина состояния водной толщи, донной толщи. И, конечно же, так определяется факт наличия или отсутствия рыбы и её размер по шкале малая — средняя — большая.

• На информационный дисплей данные выводятся в графическом виде. Графические данные дополняются некоторыми числовыми характеристиками.

Описанный процесс — это принципиальная схема, которая лежит в основе работы любых эхолотов. В том числе, и гидроэхолокационных систем модели Humminbird PiranhaMAX 175.

Humminbird 141CX Fishfinder

  • Глубина эхолокации: 182 м
  • Чувствительность: 200 кГц
  • Количество лучей: 1
  • Дисплей: 320х240
  • Цена: 210 $

Особенности и преимущества: Humminbird 141CX Fishfinder – новая однолучевая модель, имеющая цветной дисплей высокого разрешения. Имеет в своем арсенале много полезных функций, а именно:

  1. Настройку на соленую и пресную воду, что позволяет анализировать данные самым лучшим образом. Соответственно подходит для морской рыбалки.
  2. Прибор имеет русифицированное меню, максимальная глубина использования 182 метра. Эхолот «умеет» отрисовывать пройденный путь, фиксировать и отображать пройденные позиции, имеет встроенную функцию паузы для «заморозки» экранной картинки.
  3. Для того чтобы иметь возможность рассматривать рельеф дна более подробно, в 141CX присутствует функция 8-кратного zoom-а.
  4. Технология «Sonar Echo Enhancement Technology», имеющаяся «на борту» данного прибора, дает возможность рыболову «увидеть» рыбу размером всего лишь около 7 сантиметров и распознать крючок с приманкой на глубине до двенадцати метров.
  5. Подсветка и крупный шрифт меню эхолота, позволяет пользователю работать с ним даже в ночное время суток.

Боковое сканирование и отображение силуэтов рыбы

Безусловно, самое первое перимущество Humminbird Helix 12 и, вообще структурников, – это боковой обзор. Для начала хочу объяснить отображение бокового сканера. Лучше всего это объясняет картинка от Humminbird.

Картинка бокового скана Хеликс 12 выглядит несколько иначе, но суть всех отображений SI одна: “дорога” посередине – это вода, структуры по бокам – это дно, справа и слева соответственно. Отображаемый на экране рельеф максимально точно изображен на 3D схеме рядом. Вприниципе, эхолот позволяет увидеть дно, именно, с точностью этого 3D изображения.

Как рассказывают, в одном из своих роликов, уважаемые мною братья Щербаковы, принцип работы структурника очень похож на ситуацию, когда ты едешь по асфальтированной дороге через поле: посмотрел вправо – ручеек течет, несколько деревьев вдоль его берега, посмотрел влево – ложбинки, ямки заросшие травою, на бугорочке, в тени куста, сидят птицы. И действительно, примерно так, и с боковым обзором эхолота.

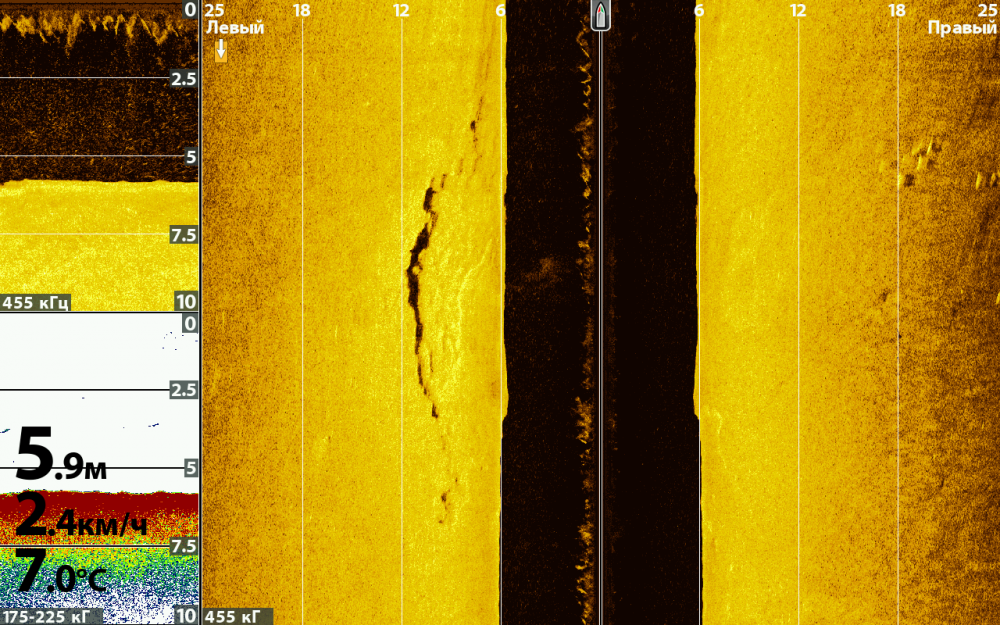

Так выглядит картинка Helix 12

В этом случае, на экране выставлено три отображения: SI, DI и Sonar. Пропорции размеров экрана те, которые мы посчитали оптимальными. Режим бокового сканирования, как основной, нижнее сканирование и режим сонара, как дополнительные. Если мы посмотрим на картинку SI, то мы можем видеть следующее:

линия посередине, режущая экран пополам – ход нашего плавсредства. Темная дорога – это толща воды. Теперь представьте, что дно, которое имеет желтый цвет, лежит в другой плоскости. Так, словно бы лист формата а4 согнули пополам, создав угол 90 градусов, где одна плоскость показывет нам толщу воды, а другая дно. На дно, при этом, мы смотрим сверху вниз. Луч датчика боковго сканирования выставлен на 25 метров, о чем свидетельствует разделительная шкала сверху экрана – 6, 12, 18 и 25 метров. Датчик бокового сканирования выставлен на частоту 455 кГ, которую мы считаем оптимальной. Частота сканирования отображена в нижнем левом углу экрана, каждого из трех режимов сканирования. В левом нижнем углу общего экрана отображается глубина ( 5,9 м ), скорость движения ( 2,4 км/ч ) и температура воды ( 7,0 С ).

По левую сторону, между отметками 6 и 12 метров мы видим аномалии дна, по правую сторону, за отметкой 18 метров мы видим некоторое скопление продольных силуэтов – два из них более “худые” и прогонистые, три другие – пошире. Не всегда, но большинстве случаев, подобные силуэты я определяю, как силуэты хищников ( судак, щука ) и в конкретном случае, не самых маленьких. Учитывая, что картинка с обского водохранилища, с того места, где на этот промежуток времени ходят стаи судака, – я предполагаю, что силуэты принадлежат именно этой рыбе.

Непонятное отображение по левую сторону, чуть ниже нулевой отметки, на протяжении всего хода плавсредства – это завихрения от работы мотора.

Эхолот Humminbird Fishfinder 541х — новая двухлучевая бюджетная модель в серии 500!

Все эхолоты серии Fishfinder имеют меню на русском языке, а также обладают функциями Whiteline, Bottom Black, Structure ID, сигнализацией обнаружения рыбы и достижения заданной глубины, имеют встроенный датчик температуры поверхности воды и возможность подключения датчика скорости.Добавлена технология SwitchFire:

  • Режим очистки сигнала (CLEAR) «просеивает» толщу воды. После этого на экране эхолота отображаются только обнаруженные объекты и рыба. Режим очень полезен для рыбной ловли в бурной воде и на мелководье (до 3-х метров глубины). Сокращает количество нежелательных помех на экране эхолота.
  • Режим Максимального отображения (MAX) позволяет увидеть мельчайшие объекты на дне, растительность, термоклины, рыбу, даже подводные течения. Невероятная детализация изображения позволяет следить за наживкой или крючками для оптимального использования приманки.
  • Добавлена возможность управления лучами (выключать и включать нужные лучи) и одновременного раздельного просмотра их на экране эхолота.

* Эхолоты серии 500 не позволяют подключить GPS-навигатор или беспроводные датчики SmartCast.

Основные особенности:

  • Двухлучевой трансдьюсер DualBeam 20° и 60° на частотах 200 кГц и 83 кГц
  • Технология DualBeam PLUS
  • Технология Fish ID+: рыба в узком луче отображается заполненым символом, в широком луче — пустым
  • Улучшенная система распознавания эха (Sonar Echo Enhancement) позволяет видеть наживку и крючок, минимальные размеры цели 65 мм
  • Real Time Sonar (частота обновления данных от датчика — 40 раз в секунду)
  • Встроенный датчик температуры воды
  • Возможность подключения дополнительного датчика скорости
  • Легкосъёмное крепление с возможностью наклона и поворота экрана
  • Меню на русском языке
  • Технологии отображения дна: Inverse Grayscale, Whiteline, Bottom Black, Structure ID
  • Водонепроницаемый, ударопрочный, плавающий корпус
  • Крупные шрифты для удобства чтения
  • Подсветка экрана для ночной рыбалки
  • Ведение TripLog’а с отображением пройденного расстояния, потраченного времени и средней скорости (при подключённом датчике скорости)
  • Микродинамический трансдьюсер для скорости до 120 км/ч
  • Автоматическая или ручная регулировка верхнего и нижнего диапазонов
  • Сигнализация глубины (Depth Alarm)
  • Сигнализация рыбы (Fish Alarm)
  • Сигнализация уровня заряда батарей (Battery Alarm)
  • Быстрая регулировка увеличения (Zoom) — уровни увеличения 2x, 4x, 6x и 8x
  • Настраиваемая скорость перемещения изображения на экране
  • Запоминание настроек в памяти эхолота

Характеристики:

  • Диагональ экрана: 5″
  • Количество лучей: 2
  • Размер экрана (В х Ш), мм: 90 x 90
  • Разрешение экрана (В x Ш), пикс.: 240 x 240
  • Тип экрана: FSTN
  • Цвета/уровни серого: 12-ть оттенков серого
  • Стандартный сонар: DualBeam PLUS
  • Охват сонара: 20° и 60°
  • Частота сонара, кГц: 200 / 83
  • Разделение целей, см: 6,35
  • Мощность излучения, Вт: 300(средняя)/2400 (пиковая)
  • Максимальная глубина, м: 450
  • Скорость: с датчиком TS-W
  • Подсветка
  • Водонепроницаемость
  • Стандартный датчик: XNT-9-20-T
  • GPS-модуль: нет
  • Стандартное крепление датчика: транец
  • Крепление дисплея: быстросъёмное
  • Потребляемый ток, мА (без подсветки): 220
  • Питание, В (постоянного тока): 10 — 20
  • Габариты (Ш х В х Г), мм: 185 x 175 x 100

Неполадки и способы их устранения, Числовые ошибки

  • Изображение
  • Текст

него и вокруг на лед, повторяя действия до тех пор, пока датчик свободно невыйдет.! Нельзя ударять датчик, чтобы отделить его ото льда, иначе он повредится.

Если оборудованное таким образом место не позволит обнаружить рыбу,

смените место и повторите описанные действия до обнаружения идеального

места. Если же лунка изготовлена и рыбалка идет, но рыба исчезла, следуетиспользовать метод горизонтального сканирования (процедура описана в разделеГоризонтальное сканирование).Замечание: во время изготовления новой лунки создается много шума, который

нарушает покой рыб в непосредственной близости от места работ и тем самымраспугивает рыб. Спустя некоторое время рыба успокаивается и может вернутьсяк месту корма.Неполадки и способы их устранения.

1. Не следует открывать корпус карманного эхолота, пытаться самостоятельно

обслуживать или ремонтировать его. Следует отправить эхолот для обслуживания

в сервис центр. 2. Не следует вводить в разъем штекера посторонние предметы и допускатьпопадания влаги — это может стать причиной повреждения эхолота.3. Не следует прикладывать работающий датчик к ушной раковине — мощные

ультразвуковые сигналы могут повредить слух.

4. Не следует эксплуатировать эхолот в грозу и при вспышках молний. 5. Чтобы извлечь штекер из разъема на тыльной стороне эхолота, нужно пальцами

ухватить за пластмассовую часть штекера и потянуть, но ни в коем случае — нетянуть за кабель, поскольку кабель может порваться, и датчик будет поврежден.6. Хотя корпус эхолота способен защитить его от влаги, не допускайте попадания

на него брызг. Если на поверхность эхолота попала вода, достаточно простопротереть ее.7. Штекер должен быть всегда сухим, ни в коем случае нельзя его смачивать,

потому что возможно образование ржавчины и коррозии, что способно повредитьразъем. 8. Не следует использовать больше двух эхолотов одновременно в зоне радиусомдо 30 метров, поскольку сигналы эхолотов могут создавать помехи работе другдруга.9. Обязательно сохраняйте все упаковочные материалы для последующего

использования.

10.

На нашем сайте в Интернете (www.jj-connect.ru)можно оперативнопознакомиться со всеми изменениями и дополнениями в характеристиках икомплектации эхолота.Числовые ошибки

Отметки глубины: иногда на экране видно, что глубина одного и того же самого

места меняется. Причиной этого явления могут быть эхо-сигналы от подводной

скалы, от сильной волны, от крупной рыбины или косяка рыб. Нужно просто

принять к сведению наименее меняющееся значение и использовать его.

Оптовые продажи тел. www.jj-connect.ru

Множество точек: Если на экране появляется множество точек, причиной можетбыть сильно грязная вода, множество мелкой рыбешки или пузырьки воздуха10

Комментарии

Выделить → Я нашёл инструкцию для своего спорта и отдыха здесь! #manualza

Кликнуть →

Плохо, когда инструкция по ремонту ноутбука хранится в самом ноутбуке.

Мануалза!manualza.ru

Как настроить прибор

Рассмотрим, как настроить эхолот Humminbird.

  • Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
  • Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
  • Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
  • Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.

Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.

Как работают эхолоты

В этом блоге главное внимание уделяется изображениям, которые вы видите на экране, без технических подробностей о работе эхолота (которые изложены на странице «Как работают эхолоты»). Но есть пара технических моментов, которые следует знать и помнить. Во-первых, сканирование выполняется сканирующим лучом

Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°

Во-первых, сканирование выполняется сканирующим лучом. Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°

При толковании отображаемых эхолотом данных важно знать, каким именно лучом выполняется сканирование (широким или узким). В моделях Deeper PRO и PRO+ есть широкий и узкий сканирующие лучи (55° и 15°), в модели Deeper START — средний/широкий луч (40°). Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается

Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых. Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким. 2. Непрерывное перемещение изображения не значит, что эхолот движется

Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается. Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых

Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким. 2. Непрерывное перемещение изображения не значит, что эхолот движется.

Типы эхолотов

Сейчас представлен достаточно большой выбор разных типов эхолотов. Например:

Береговые эхолоты

Среди остальных эхолотов, выбирать береговые картплоттеры немного легче. Они снабжены минимальным количеством необходимых и полезных функций. Особенностью таких эхолотов является тот факт, что они крепятся за удилище или за запястье. Такие приборы являются более дешевым вариантом, поэтому приобрести их может любой желающий рыболов.

Беспроводные эхолоты

Это оборудование, которое имеет достаточно универсальные функции, поэтому при правильном подходе их можно использовать практически для всех видов рыбалки. Однако помните, что при выборе беспроводного эхолоте, следует руководствоваться личными предпочтениями.

Гидролокаторы с беспроводными сканерами включают беспроводной датчик и портативный приемник. Как и береговые эхолоты, так и беспроводные эхолоты крепятся и на запястье, и непосредственно на удилище.

Зимние эхолоты

Как правило, эхолоты для зимней рыбалки бывают самыми разными. Особенностью подобных гидролокаторов заключается в наличии специальных зимних датчиков. Зимние эхолоты помогут рыболовам с легкостью найти место поклевки желаемой рыбы.

Эхолоты для зимней рыбалки работают довольно-таки просто. Прежде всего, они отображают основные события, которые происходят в воде прямо под тонким слоем льда.

Стоит отметить, что такие гидролокаторы также занимаются поиском водных объектов и передачей информации об их месторасположении.

Для качественной рыбалки нужно учитывать все важные моменты при выборе зимнего гидролокатора, которые включают:

  • Мощный передатчик;
  • Достаточно чувствительные приемники;
  • Небольшой экран, который обладает высоким расширением;
  • Эффективные излучатели;

Именно от этих характеристик и зависит информативность передаваемых данных и изображений.

Существуют специальные эхолоты и для летней рыбалки. Они обладают практическими всеми теми же функциями, что и зимние эхолоты.
Однако они совершенно не предназначены к низким температурам, поэтому их не рекомендуется использовать в холодную погоду.

Лодочные эхолоты

Гидролокаторы предназначены для лодок и оцениваются немного дороже, чем береговые эхолоты. Это объясняется тем, что здесь представлен более удобный и мощный функционал. На данный момент, лодочные эхолоты считаются наиболее востребованными среди рыболовов.

Состоят такие гидролокаторы из нескольких частей: экран, передатчик, приемник, излучатель, процессор. Не стоит забывать и о количестве лучей, от которых зависит не только качество самого изображения, но и полнота всей передаваемой картины.

При выборе личного эхолота следует помнить, что не все они являются универсальными, поэтому некоторые подходят только для определенных целей

Эхолот-картплоттер Humminbird HELIX 10 SI GPS

Новый прибор Humminbird HELIX 10 SI GPS оснащен супер ярким со светодиодной подсветкой 10,1″ дисплеем высокой четкости с регулируемыми цветами. Широкий экран обеспечивает яркое, кристально чистое изображение для удобного просмотра при резком солнечном свете, а так же делает видимым с любого места на судне. Встроенные слоты для карт памяти позволяют пользователям загружать карты, скачивать снимки экрана, переносить путевые точки, выполнять обновления программного обеспечения с помощью съемных носителей.

Особенности:

— удобный механизм фиксации кабелей для быстрого подключения прибора; — карданное крепление для регулировки угла наклона; — инновационный сонар, позволяющий использовать датчик 360 для детального просмотра дна вокруг лодки; — доступно пять режимов работы прибора на частотах 200/83/455/800/50 кГц для выбора нужного варианта в различных условиях воды на глубине до 915 метров.

Switchfire — Простое нажатие кнопки и рыболовы получают возможность переходить к одному из двух режимов отображения картинки, которые настраиваются для выбора лучших условий рыбалки. Технология позволяет добавлять или удалять детали, вести контроль глубины и температуры. Скорость судна также четко отображается. Изображение на экране получается в привычном двухмерном или цветовом виде.

Down Imaging — Использование звуковых волн высокой частоты, передаваемых и возвращаемых специальными локаторами. Технология обеспечивает невероятно подробный трехмерный вид деятельности и местности в глубинах воды позади вашего судна. Современная технология позволяет рыболовам увидеть рыбу, находящуюся в воде, другие объекты и прочую структуру дна. Прибор обеспечивается четкими изображениями на глубине до 110 метров, не зависимо от прозрачности воды.

Side Imaging — Ультратонкие звуковые волны сканируют до 75 метров в любом направлении судна на глубину до 45 метров, что дает полный просмотр на 180 градусов из стороны в сторону местности ниже поверхности воды. Функции обработки изображений позволяют также большее увеличение областей, используя кнопки масштабирования. Найдите популярные местоположения, скрытие объекты и просто отметьте место с помощью функции GPS.

AutoChart Feature — Прибор Humminbird HELIX 10 SI GPS включает в себя AutoChart, который обеспечивает красочную, живую контурную карту, меняющуюся в то время, как вы перемещаетесь по воде. AutoChart также совместим с LakeMaster и Navionics картами.

Humminbird разработал прибор HELIX 10 SI GPS для функционирования как в пресной, так и соленой воде.

Специалисты нашей Лаборатории с удовольствием проконсультируют вас по вопросам установки и использования картплоттеров или ответят на ваши вопросы в разделе товара «Комментарии» или на нашем Форуме.

Инструкцию по эксплуатации на русском языке вы всегда сможете скачать в разделе «Документы» на страничке товара.

ЭХОЛОТ HUMMINBIRD PIRANHA MAX 220

В ПОДАРОК: Аккумуляторная батарея.

   Эхолот от компании Humminbird с улучшенным разрешением экрана по сравнению с PiranhaMAX 15. Эхолот Humminbird PiranhaMAX 220 – это самая совершенная модель серии. Этот эхолот обладает двухлучевым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.

   Эхолоты Humminbird PiranhaMAX 220 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса).

   Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.

   PiranhaMAX – это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.

Основные особенности эхолота Humminbird PiranhaMAX 220:

  • Высокое разрешение 240 x 160 пикселя (ВxГ)
  • 8 градаций серого цвета обеспечивают чёткую картинку дна, рыбы и подводных объектов
  • Двулучевой трансдьюсер (20° и 60°, 200 и 83 кГц) с охватом большей территории и лучшим определением дна
  • Рыба в узком луче отображается заполненым символом, в широком луче – пустым
  • Простое управление всеми настройками эхолота
  • Датчик температуры встроен в основной датчик
  • Максимальная глубина 270 метров, мощность 200 Вт (средняя), 1600 Вт (пиковая)
  • Компактные размеры

Дополнительные особенности эхолота Humminbird PiranhaMAX 220:

  • Меню на русском языке
  • Технология Fish ID+ с отображением глубины рыбы
  • Трехуровневая подсветка для ночной рыбалки
  • Крупные цифры для лёгкого чтения данных
  • Высококонтрастный режим отображения: Чёрное дно
  • Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm)
  • Регулировка увеличения (Zoom), чувствительности (Sensitivity), диапазона глубины (Depth Range), вида дна (Bottom View) и скорости перемещения экрана (Chart Speed)
  • Запоминание настроек в памяти эхолота
  • Легкосъёмное крепление
  • Микродинамический трансдьюсер для больших скоростей
  • Водонепроницаемый, ударопрочный корпус

Комплектация Humminbird PiranhaMAX 220:

  • Эхолот PiranhaMax 220;
  • Двухлучевой стандартный датчик (длина кабеля 6м);
  • Крепление датчика на транец;
  • Кабель для подключения питания (длина кабеля 2м);
  • Инструкция на английском языке;
  • Инструкция на русском языке.

Характеристики эхолота Humminbird PiranhaMAX 220:

  • Максимальная глубина: м 270
  • Размер экрана (ВxГ): мм 80 x 57 (диагональ 4”)
  • Разрешение экрана (ВxГ): пикс. 240 x 160
  • Тип экрана 8 градаций серого: высококонтрастный FSTN ЖК
  • Мощность излучения, Вт 200 (средняя): 1600 (пиковая)
  • Рабочая частота, кГц: 200 и 83
  • Покрытие датчика: 20° и 60° @ -10db
  • Вид трансдьюсера: XNT-9-20-T, крепление на транец или внутри корпуса лодки
  • Напряжение питания, В: 10-20, постоянный ток
  • Крепление: Быстросъёмное крепление, обеспечивается поворот и наклон экрана
  • Габариты (ШxВxГ), мм: 110 x 155 x 80 (с креплением)

Технические характеристики

Максимальная рабочая глубина, м

180

Максимальная дальность просмотра водной толщи вперед по курсу, м

Нет

Тип экрана

Монохромный жидкокристаллический дисплей с 4-мя градациями серого цвета

Размер экрана, мм

86х64

Разрешение экрана, пикселей

240х160

Размер прибора (ВхШхГ), мм

155х111х83

Вес прибора, г.

260

Количество лучей (рабочая частота)

2 луча (83/200 кГц)

Угол излучения датчика, градусов

20° и 60°

Направление сканирования

Вниз

Режим увеличения ZOOM

Есть

Режим “захвата дна” BOTTOM LOCK

Есть

Определение рыбы, типоразмеров

Есть (3 размера рыбы)

Измерение температуры воды

Датчик в комплекте

Измерение скорости судна

Нет

NMEA вход/выход для подключения внешних устройств (GPS, радар и др.)

Нет

Напряжение питания, Вольт (количество и тип батарей)

10-20

Диапазон рабочих температур, град. Цельсий

-15…70

Комплектация

Двухлучевой стандартный датчик (длина кабеля 6м); Крепление датчика на транец; Кабель для подключения питания (длина кабеля 2м); Инструкция на английском языке; Инструкция на русском языке.

Потребляемая мощность, Вт

10

Гарантия: 1 год.

Также Вы можете ознакомиться с устройством эхолотов, их принципом работы и критериями выбора:В помощь новичкам по эхолотамСтатьи по эхолотам

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
