Как сделать гидрокрыло на лодочный мотор своими руками

Монтаж гидрокрыла

Уже упоминалось, что процесс установки этого современного лодочного агрегата не является чересчур сложным и затратным по времени и силам. Считается, что гидрокрыло сможет установить даже начинающий водномоторник. Хотя при этом от него все равно требуются определенные опыт и знания в области конструкции лодочного мотора. Для этого лучше всего самостоятельно или с помощью специалиста изучить схему лодочного мотора. Или сделать это при помощи разбора данного агрегата, чтобы воочию понять, что происходит внутри него.

В этом разделе приведены полезные советы для тех, кто планирует заниматься установкой гидрокрыла на свой лодочный мотор:

во-первых, вам обязательно нужно понимать, как именно выглядит специальная плита, к которой и будет прикрепляться то или иное гидрокрыло. Чаще всего эта плита носит название антикавитационного приспособления. Для этого самостоятельно изучите свои технические агрегаты; очень многие опытные лодочники для крепления гидрокрыла пользуются специальными техническими средствами. Например, такой системой, как SportClip. О ней уже упоминалось в материале немного выше; может быть и альтернативный вариант такой системы. Например, вы можете просверлить ваши отверстия под болты. Хотя, на самом деле, такой путь крепления может довольно легко нанести повреждения вашей пластине

Вот почему лучше всего остановить все же свое внимание на методе, который использует специальное крепление. Таким образом, ваш мотор и гидрокрыло не будут повреждены; перед процессом начала работ с установкой гидрокрыла, стоит обязательно обезжирить все поверхности ваших конструкций. Также протрите свои детали от посторонней пыли, удалите излишнюю смазку с ваших изделий

После этого дождитесь, когда все детали окончательно высохнут, и приступите к основным действиям, связанным с установкой гидрокрыла на лодочный мотор; затем можно будет начинать приклеивание специфических технических прокладок. Для наилучшего исхода данного процесса, стоит заниматься креплением в помещении, в котором температура воздуха будет выше 18 градусов. Также можно заняться креплением на улице в теплую и сухую погоду. Все это будет способствовать более плотному и основательному приклеиванию этих прокладок, а также к повышению качества вашего склеивания; далее стоит заняться установкой верхней пластины вашего лодочного мотора. После этого происходит монтаж нижней части вашей конструкции. Затем все скрепляется четырьмя надежными болтами. Болты нужно будет достаточно хорошо и тщательно затягивать, вращая их по часовой стрелке. При использовании болтов также часто применяются резиновые шайбы, которые подходят к ним; говоря в общем, стоит отметить, что гидрокрыло имеет наилучшие функции только для моторов от 6 до 50 лошадиных сил. А в целом установка лодочного крыла – это весьма важная и нужная модификация практически для любого лодочного мотора

Также протрите свои детали от посторонней пыли, удалите излишнюю смазку с ваших изделий. После этого дождитесь, когда все детали окончательно высохнут, и приступите к основным действиям, связанным с установкой гидрокрыла на лодочный мотор; затем можно будет начинать приклеивание специфических технических прокладок. Для наилучшего исхода данного процесса, стоит заниматься креплением в помещении, в котором температура воздуха будет выше 18 градусов. Также можно заняться креплением на улице в теплую и сухую погоду. Все это будет способствовать более плотному и основательному приклеиванию этих прокладок, а также к повышению качества вашего склеивания; далее стоит заняться установкой верхней пластины вашего лодочного мотора. После этого происходит монтаж нижней части вашей конструкции. Затем все скрепляется четырьмя надежными болтами. Болты нужно будет достаточно хорошо и тщательно затягивать, вращая их по часовой стрелке. При использовании болтов также часто применяются резиновые шайбы, которые подходят к ним; говоря в общем, стоит отметить, что гидрокрыло имеет наилучшие функции только для моторов от 6 до 50 лошадиных сил. А в целом установка лодочного крыла – это весьма важная и нужная модификация практически для любого лодочного мотора.

Кавитация и защита от нее

Кавитацией называют процесс образования в потоке жидкости пузырьков, содержащих состоящий из этой же жидкости пар, с последующим их схлопыванием, которое сопровождается образованием ударной волны. Такое явление в случае с плавательными средствами возникает на гребных винтах, где вследствие увеличения скорости жидкости происходит локальное понижение давления, что и является условием для возникновения кавитации.

Антикавитационная плита это важный компонент защиты гребного винта и всего двигателя от вредоносного воздействия газовых пузырьков. Они наносят урон материалу, с которым соприкасаются двумя путями – с одной стороны это действие горячего газа, с другой же стороны повреждения наносятся образующейся в момент схлопывания пузырька ударной волной.

В случае, если гребной винт погружается в воду неглубоко (что характерно для надувных лодок, а также небольших катеров), он может захватывать воздух с поверхности, следствием чего будет возникновение кавитации. Антикавитационная плита препятствует этому процессу.

Принцип действия

Подводные крылья – это устройства, входящие в конструкцию корпуса корабля, выполненные в виде крыльев (отсюда и название). Их основным назначением является уменьшение силы трения и сопротивления воды, корпусу корабля, а также уменьшение осадки судна. Принцип действия подводных крыльев, аналогичен крыльям летательных аппаратов. При больших скоростях, за счет изгиба крыла, корабль поднимается над водой. Погруженными остаются лишь крылья и двигатели. Оптимальная сила выталкивания судна зависит от его скорости. Так как плотность воды больше плотности воздуха в 800 раз, то и площадь крыла, как и скорость корабля, при той же силе выталкивания, что и у самолета, будет меньше в 800 раз.

Подобные суда способны перемещаться по воде в двух режимах:

  • В режиме обычного корабля. Каждый тип судна на подводных крыльях имеет расчетную скорость, при которой выталкивающая сила поднимает корпус корабля над водой (аналогично взлетной скорости самолета). До достижения этой скорости, судно погружено в воду, в соответствии с законом Архимеда. При этом сильно увеличивается осадка, так как крылья увеличивают ее. Для решения этой проблемы, применяются складные крылья и поднимающиеся винты.
  • В режиме судна на подводных крыльях. Достигая скорости выталкивая, корабль поднимается над водой, за счет уменьшения силы трения, скорость резко возрастает, а осадка становиться минимальной.

Существуют два основных типа подводных крыльев:

Крыло частично погруженное в воду. При увеличении площади соприкосновения с водой подобных крыльев, увеличивается и создаваемая ими выталкивающая сила. Благодаря этому свойству, судно более устойчиво при возникновении волн. Для улучшения плавности движения корабля при сильном волнении, частично погруженные крылья можно оснастить закрылками с автоматическим управлением.

Полностью погруженное (U-образно) крыло. Управление выталкивающей силой при полном погружении крыла в воду, осуществляется путем изменения угла атаки (поворот крыла целиком) или отклонением закрылок, которые расположены на неподвижном крыле, вдоль задней кромки. Регулирование положения судна над водой,  обеспечивается системой автоматического управления. Компьютер управления, отслеживает положение судна и автоматически осуществляет его балансировку.

Система управления должна обладать очень высоким коэффициентом надежности, так как при ее отказе, судно с U-образным крылом может перевернуться.

Подводные крылья могут располагаться по-разному, как относительно друг друга, так и относительно корпуса судна.

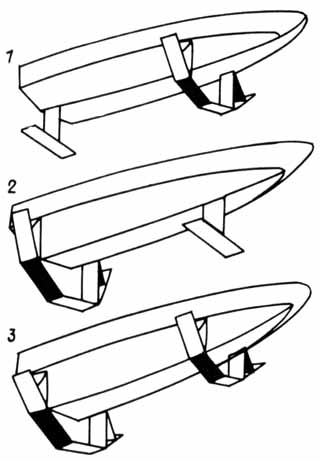

Всего существует три типа, применяемых в практике, компоновок подводных крыльев:

  1. Расположение крыла аналогично авиационному (самолетная компоновка). При таком положении, крыло больших размеров (главное), расположено перед метацентром корабля, а крыло меньших размеров (второстепенное), находится позади центра тяжести. Крылья такого типа применяются на малых судах, с небольшой осадкой.
  2. Расположение крыла по схеме – «утка». Такая конструкция предполагает размещение меньшего крыла перед основным (напоминая по форме утку). Применяются аналогично «авиационным».
  3. Тандемная схема. Тандемные крылья равнозначны между собой и расположены спереди и сзади метацентра судна, на одинаковом от него расстоянии. Подобная схема используется в конструкции крупных, мореходных судах на подводных крыльях.

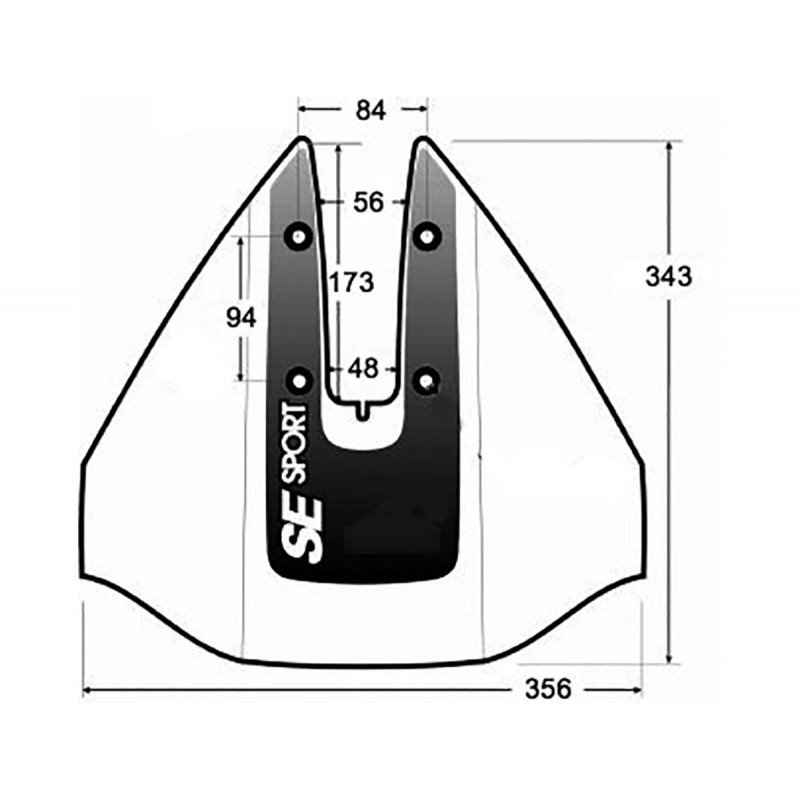

Как устанавливается

Крепление гидрокрыла в большинстве случаев осуществляется на антикавитационной плите. На некоторых подвесных двигателях предусмотрено штатное место для монтажа. При установке монокрыла, проекция винта должна располагаться на самом широком месте конструкции. Не рекомендуется устанавливать крепеж с выступающими головками.

Конструкция может крепиться к плите как болтами, так и надеваться на нее с последующей фиксацией крепежными элементами. Для получения наибольшего эффекта, гидрокрыло должно быть продолжением днища лодки. Глубина его расположения регулируется высотой установки двигателя на транце. При нахождении на малой глубине будет срыв потока и захват воздуха из-под днища лодки или крыло не будет выполнять свои функции при слишком большом заглублении. В процессе поворота двигателя оно не должно касаться корпуса лодки.

Как сделать своими руками

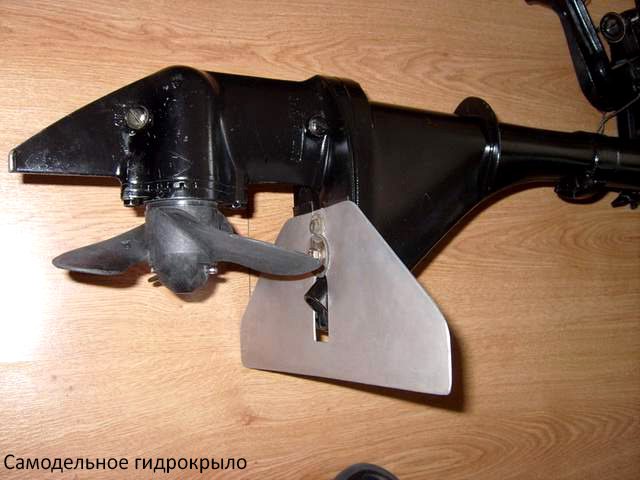

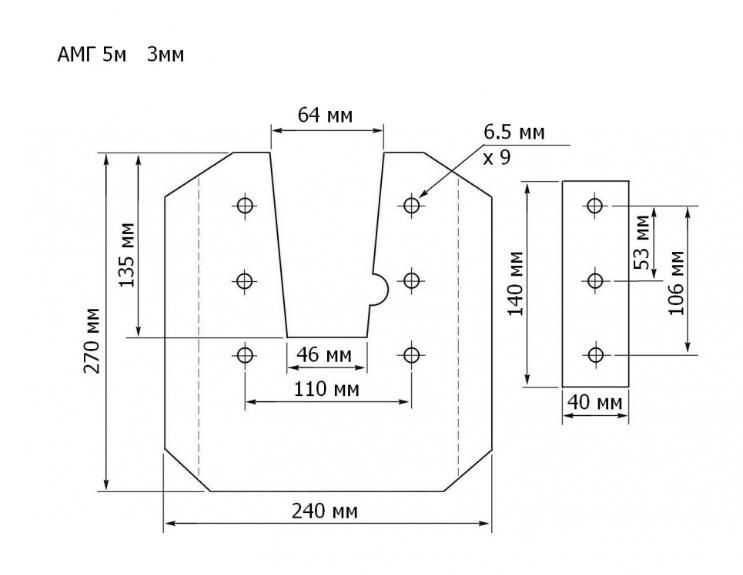

Многие владельцы лодок с маломощными моторами предпочитают самостоятельно изготавливать гидрокрылья. Для таких работ не требуются специальные знания. Нужно иметь небольшой опыт работы со слесарным инструментом. В качестве материала широко используются листовая нержавеющая сталь либо дюраль толщиной 3−5 мм.

Изготовленная пластина должна иметь острый угол входа в поток, а задний срез не должен сильно выступать за обтекатель винта. Некоторые любители изготавливают по несколько крыльев разных форм и размеров, а потом подбирают самое эффективное. Крепятся самодельные гидрофойлы к нижней поверхности антикавитационной плиты с помощью винтов без выступающих головок.

Блиц-советы

Советы по установке:

  1. При установке гидрокрыла шайбы и болты нужно затягивать достаточно крепко.
  2. В комплекте должны быть специальные накладные резиновые прокладки, которые необходимо приклеивать только при температуре 180 градусов и выше.
  3. При монтаже девайса поверхности необходимо тщательно очистить от жира и пыли.
  4. Устанавливать девайс можно двумя способами:

    • используя специальные крепления, которые входят в комплект;
  5. при помощи дрели просверлить отверстия.

Другие советы:

Для того чтобы изготовить гидрокрыло можно использовать обычную лопату (пластмассовую или стальную).

При выборе изделия в специализированном магазине обратите внимание на поверхность. Желательно чтобы на поверхности были небольшие бороздки.

Для маломощных винтов отлично подойдет классическое крыло

Тогда как для винтов средней и максимальной мощности подойдет монокрыло.

Чаще всего покупают в специализированных магазинах данное изделие владельцы двигателей мощностью 8-12 л. с.

Гидрокрыло неэффективно, если мощность мотора более 50 л. с. или менее 6 л. с.

Установка гидрокрыла позволяет исправить такие недостатки: лодка при разгоне задирает нос;
различные проблемы при переходе в режим глиссирования.

Источник

Пять важных моментов, от которых зависит скорость лодки

1. Установка лодочного мотора на транец лодки . Все знают, что лодочный мотор должен находиться точно посередине транца, а вот регулировке лодочного мотора относительно нижней точки транца обычно не придают значения, хотя этот фактор очень важен, для глиссирующих лодок. Только при правильной установке мотора по высоте достигается максимальная скорость и экономичность.

Антикавитационная плита лодочного мотора должна располагаться на уровне от 0 до 25 мм ниже днища лодки, как правило, нужное заглубление подбирается экспериментальным путём, и зависит от килеватости лодки. При недостаточном заглублении гребной винт будет хватать воздух, в результате чего будет возникать кавитация, при большом заглублении возникает излишнее сопротивление подводной части ноги лодочного мотора.

2. Регулировка угла наклона лодочного мотора (дифферента).

Необходимый угол наклона лодочного мотора относительно транца лодки определяется положением антикавитационной плиты в режиме глиссирования. Антикавитационная плита должна быть параллельна водной поверхности, или параллельно днищу лодки.

При слишком маленьком углу установки мотора, лодка будет поднимать корму, и опускать нос, при сильно большом лодка начнёт дельфинировать это может привести к потере управления и перевороту. Регулировка угла наклона лодочного мотора осуществляется путём перестановки регулировочного штыря в соответствующее отверстие, такую регулировку проводят на заглушенном двигателе.

3. Подбор шага гребного винта.

Основные характеристики гребного винта это диаметр, шаг, увод лопасти. На заводе при комплектации лодочного мотора, чтобы добиться большей универсальности применения лодочного мотора, как правило, ставят винт с меньшим шагом (грузовой). Установив, мотор с таким винтом на надувную моторную лодку из ПВХ мы получаем низкую скорость и превышение паспортных оборотов двигателя, что негативно сказывается на его работоспособности и сроке службы. Встречается и противоположное явление, когда газ открыт не полностью 3/4, а скорость уже не растёт и большее открытие ручки газа приводит только к увеличению расхода топлива. Оба этих случая возникают из-за неправильно подобранного винта. Наша главная задача подобрать такой винт, что бы на данной лодке при Вашей загрузке, лодочный мотор мог работать во всём диапазоне оборотов, в результате мы получим максимальную скорость и экономичность.

Для решения этой задачи нам просто необходим тахометр и GPS навигатор . При движении лодки на штатном винте замеряем две величины скорость и обороты двигателя. Если скорость моторной лодки не повышается, а обороты двигателя не достигли максимальных, значит, нам нужно шаг винта уменьшить, если ситуация обратная растёт скорость и растут обороты выходя за рекомендованные заводом изготовителем для данного мотора, тогда нужно шаг винта увеличить. Увеличение шага винта при том же диаметре на 1 дюйм снижает обороты двигателя примерно на 200 об/мин, и наоборот уменьшение шага винта повышает обороты двигателя. Также и диаметр гребного винта влияет на обороты двигателя, но это уже более сложный путь и используют его больше в спорте.

4. Распределение веса в лодке.

В надувных лодках оснащённых моторами малой мощности 4-6 л.с. выход на глиссирование возможен, только если соблюдать определённые правила распределения груза. Поскольку мощность лодочного мотора буквально граничит с возможностью перейти из водоизмещенного режима в глиссирующий от шкипера требуются определённые навыки, ведь скорость глиссирующей лодки в полтора раза выше, при меньшем потреблении топлива.

Рассмотрим самую распространённую ситуацию, когда Вы сидите на задней банке, максимально сдвинувшись к транцу. Лодка приподнимает нос и пытается выйти на глиссирование, но что-то ей мешает, не хватает буквально пол лошадиной силы. Так чего же нам на самом деле не хватает? Ответ прост, во время выхода на глиссирование под днищем лодки собирается воздух на языке водомоторников «бревно» если шкипер пересядет вперёд к центру лодки то поможет лодке через него перевалить, и сразу почувствует прибавку в скорости при тех же оборотах двигателя. Такое перемещение шкипера поможет поднять скорость лодки даже на моторе мощностью 2.5 л.с. с 7-8 км/ч до 12-13км/ч правда это будет не полноценный выход на глиссирование, а так называемый переходный режим.

Не бойтесь экспериментировать, возьмите с собой GPS навигатор и найдите в лодке такое положение при котором лодка будет идти с максимальной скоростью, для мотора мощностью 4л.с. скорость 20 км/ч вполне достижимая величина.

Общие сведения

Антикавитационные крылья для подвесных моторов можно было встретить в Индийском океане, в Центральной Европе на различных водоёмах, на Балтике, на Великих озёрах, в Индийском океане, в общем, везде, где есть открытая вода. На первый взгляд, эта модификация кажется странной, однако, разобравшись, всё становится до предельного просто.Многие любители моторных лодок, особенно надувных, порой задумываются об улучшении своего транспортного средства. Бывают ситуации, когда видишь похожее плавсредство с подобным мотором, но она быстрее выходит на глиссирование, причём с хорошим управлением, да и по воде она идёт проще. Вот тогда хозяин лодки и начинает думать, что же не так с его транспортом, и в чём такая разница при практически аналогичных характеристиках двигателя.

А дело вовсе не в лодке, а специальном оборудовании – гидрокрыле. Такие крылья бывают двух видов: монокрыло и стандартное гидрокрыло.

Как должен крепиться подвесной мотор?

При установке движка на лодку учтите, как он должен располагаться:

  1. Размещать антикавитационную плиту стоит на 0-5 см ниже лодочного днища.
  2. Уровень установки движка зависит от назначения лодки и её корпуса, поэтому чётко выполняйте рекомендации, которые дают производители лодок, для этого читайте техническую документацию.
  3. Глубина расположения антикавитационной детали — от 10 см по отношению к водной поверхности. Иначе будет мало воды, которая поступает через насос в охладительную систему, что приводит к перегреву ПЛМ.
  4. Если на лодку оказывается максимальная нагрузка, полностью опустите движок и прекратите его работу. По окончанию выясните, где находится выпускное отверстие холостого хода. Приемлемое значение — от 15 см относительно водного уровня.

Если двигатель закреплён правильно, лодочный нос не будет задираться или глубоко погружаться.

Последствия неправильного крепления

Благодаря правильной установке ПЛМ ваше судно покажет на что способно, а сам мотор будет долго и хорошо работать. Если же отнестись к процессу крепежа и регулировки движка безответственно, придётся столкнуться со следующими последствиями:

  1. Будет сложно (а иногда даже невозможно) управлять судном.
  2. Судно начнёт кидать в разные стороны в ходе поворотов, разгона и т.п.
  3. Лодка может опрокинуться и принять положение кверху килем.
  4. Будет зачерпываться вода, что может привести к затоплению.
  5. Неправильно установленный мотор может загореться.

Никто не хочет столкнуться даже с одной из этих проблем, поэтому к крепежу ПЛМ нужно отнестись со всей ответственностью.

Значение гидрокрыла

Что такое гидрокрыло и какие преимуществ оно может дать при установке на мотор? Давайте рассмотрим несколько вариантов:

Возьмите за правило, на каждой рыбалке, первым делом начинайте.

  1. Часто, особенно в поворотах, вы замечаете «прохваты» воздуха. Винт завоздушивается, мотор ревет, а лодка не едет. И вроде бы мотор установлен по инструкции и с винтом все в порядке. Что же делать? Попробуйте установить гидрокрыло. Этим самым вы увеличите площадь антикавитационной плиты, а плита эта служит именно для того, чтобы блокировать подхват воздуха винтом с поверхности потока. Очень часто это решает проблему завоздушивания винта.
  2. Другой случай. Лодка долго выходит в глиссирующий режим. При том, это актуально как при использовании легких моторов с недобором мощности, так и тяжёлых, и мощных, но смещающих деферент лодке к корме. Получаем такую картину — на старте нос лодки поднимается вверх, корма проседает, мотор в попытке набрать обороты, ревет и гребет воду винтами. Однако вектор тяги мотора в этом случае направлен уже не параллельно поверхности воды, а под углом вверх. И нужного ускорения мы не получаем.

На больших лодках для устранения такой проблемы используются трансовые плиты. Они словно закрылки самолета изменяют баланс сил, действующих на лодку, и буквально «выкладывают» её на поверхность воды. Позволяя при этом существенно сократить время выхода в глиссирующий, а затем и в крейсерские режимы.

Гидрокрыло будет работать совершенно подобным образом. Изменяя угол «откидки» мотора, вы легко сможете управлять деферентом лодки в разных режимах. Вы почувствуете это сразу же, насколько сильно измениться реакция лодки на использование трима.

Основным минусом гидрокрыльев можно назвать снижение максимальной скорости приблизительно на 3-5%. Но это вполне нормальная плата за полученные выгоды.

Как уже было сказано, недостатков у данного девайса немного. Поэтому рассмотрим сначала все преимущества:

  1. Разобрать лопату. Нам потребуется только металлическая часть совковой лопаты.
  2. При помощи специального инструмента необходимо измерить так называемую ногу силового агрегата.
  3. Используя дрель нужно сделать несколько отверстий. Такое отверстие необходимо для того, чтобы прикрепить металлическое полотно к антикавитационной плите силового агрегата. Потом нужно сделать большое отверстие для бороздки и места крепления к рукоятке.
  4. Далее нужно закруглить острые углы. Для этого нужно использовать болгарку (специальная насадка для резьбы).
  5. Далее нужно удалить углы с одной стороны полотна. Также можно эти углы размять при помощи обычного молотка.
  6. После этого при помощи болгарки нужно другую сторону полотна (там, где стальное полотно будет крепиться к так называемой винтовой части) обрезать под углом 30 градусов.

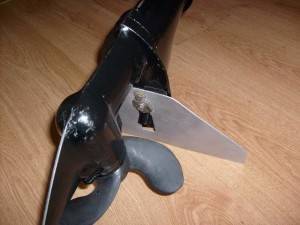

  1. Примеряем крылья.
  2. Размечаем отверстия (все помним, чем дырка отличается от отверстия).
  3. Разметив четыре отверстия берем дрель и аккуратно сверлим (если в школе по труду было не ниже 3, то все должно получиться).
  4. Ставим крылья на кавитационную плиту и крепим с помощью предлагающихся болтов и гаек (ключ шестигранник найдётся у любого, наверное).

Easterner C88062 и C88061

Это одни из самых недорогих моделей. На сегодняшний день цена не превышает 1 тыс. рублей. Для тех, кто хочет поэкспериментировать с установкой это весьма неплохой вариант.

Конструкция моделей напоминает крыло самолета. На верхней поверхности старшей модели расположены насечки. Задача которых стабилизировать поток воды, чтобы он не размазывался, а шел в определенном направлении. Это необходимо для улучшения гидродинамических свойств.

На младшей модели расположены такие же насечки и так называемый концевик, задача которого — стабилизация потока.

Назначение гидрокрыла

Для начала разберемся для чего оно все же нужно. Это дополнительное приспособление – своего рода элемент тюнинга вашей лодки.

Без него конечно можно обойтись, но с ним, прогулка по воде станет гораздо более приятной, за счет:

  1. Гораздо более быстрого перехода на глиссировку. В целом это время уменьшается примерно на 15%. Конечно же, этот эффект несравним с тем, что дают транцевые плиты, но все же это довольно неплохая прибавка.
  2. В режиме глиссеровки движение становится более равномерным, без рывков. Наверняка каждому из владельцев лодки приходилось на максимальной скорости нестись по коротким волнам, при этом замечая, что звук мотора периодически меняется, становится таким, как если бы его вытащили из воды. Установленное гидрокрыло предотвращает такой прорыв воздуха к винту, а значит, не будет резкого снижения и повышения скорости наподхвате.
  3. При большом ускорении нос лодки будет подниматься под меньшим углом.
  4. Значительно увеличивается курсовая устойчивость за счет увеличения поверхностной площади антикавитационной плиты.
  5. При повороте судно будет давать меньший вынос корпуса за радиус поворота. Установка данного приспособления уменьшит крен и позволит сделать «спортивный» разворот.
  6. Снижается потребление топлива.

Для лодочных подвесных моторов в основном производят два типа гидрокрыла:

  • Монокрыло — цельная пластина.
  • Стандартное — представляет собой две отдельные пластины.

Помимо этого их также разделяют по мощности двигателя, к которому они будут крепиться. Для моторов:

  • До 25 л. с.
  • 25 — 30 л. с.
  • От 30 до 50 л. с.
  • Более 50 л. с.

Из новинок следует выделить крыло для троллинга. Устройство представляет собой по форме лопатку, складывающуюся вниз по направлению к винту, что создает дополнительное сопротивление и снижает скорость судна. Так как крепление гиброкрыла производится в задней части лодки, это никоим образом не помешает грести веслами, если в этом возникнет необходимость.

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

Недостатками всех указанных типов оборудования является:

Понижение максимальной скорости движения в пределах примерно 5–7 км/час. Если подвесной мотор запутается в водорослях, его очистка займет больше времени. Особенно эта проблема актуальна для тех, кто часто выходит на мелкую воду. Разнообразные водоросли и трава легко наматываются на винтовую часть, а гидрокрыло частично перекрывает к нему доступ. Для двигателей низкой мощности так же как и для сверхсильных эффект от установки гидрокрыла может быть минимальным или отсутствовать вовсе

Поэтому важно заранее удостовериться в возможности и необходимости его покупки
